Что такое элеваторный узел системы отопления – принцип работы, преимущества и недостатки

Принцип работы элеватора

Элеваторный узел представляет собой достаточно объемную емкость, чем-то похожую на горшок. Но это не сам элеватор, хотя его так и называют. Это целый узел, в состав которого также входят:

• Грязеуловители — ведь вода из трубы поступает не совсем чистая.
• Сетчато-магнитные фильтры — узел должен обеспечить определенную чистоту теплоносителя, чтобы не забивались батареи и трубы.

Очистившись, горячая вода поступает через сопло в камеру смешения. Здесь она движется с большой скоростью, в результате чего подсасывается вода из обратного контура, который присоединен к камере смешения сбоку. Процесс подсасывания, или инжекции, происходит самопроизвольно. Теперь понятно, что изменяя диаметр сопла, можно регулировать и объем подаваемого теплоносителя, и его температуру на выходе из элеватора.

Как вы понимаете, для системы отопления элеватор — это насос и смеситель одновременно

И что важно — никакой электроэнергии

Есть еще один момент, на который специалисты обращают внимание — это соотношение напора внутри подающего трубопровода и сопротивление элеватора. Этот показатель должен быть равен 7:1

Только такое соотношение обеспечивает эффективность работы всей системы.

Но это еще не все, что касается эффективности

Обратите внимание на тот факт, что давление внутри системы — а это подающий контур и обратный — должно быть одинаковым. Допустимо, если в обратке оно будет немного меньше

Но если разница существенна, например, в подающем трубопроводе 5,0 кгс/см2, а в обратке ниже 4,3 кгс/см2, это означает, что трубопроводная система и отопительные приборы забиты грязью.

Возможна и другая причина — при проведении капитального ремонта были изменены диаметры труб в меньшую сторону. То есть, подрядчик таким образом сэкономил.

Можно ли регулировать температуру теплоносителя? Можно, и для этого лучше использовать регулируемый элеватор водоструйного типа.

В конструкции такого прибора установлено сопло, диаметр которого можно изменять. Иногда диапазон регулировки, и это относится больше к зарубежным аналогам, достаточно большой, что не так уж и необходимо. Отечественные элеваторы имеют сдвиг диапазона меньше, но, как показала практика, этого достаточно на все случаи жизни.

Правда, регулируемые элеваторы редко устанавливают в жилых зданиях. Намного эффективнее их монтаж в общественных или производственных помещениях. С их помощью можно сэкономить расходы на отопление до 25% только за счет того, что они позволяют снижать температуру в ночное время, а также в выходные и праздничные дни.

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

Температуры и расход воды, показанные на фиг. 5, типичны для испарительного конденсатора, подаваемого в систему охлаждения или кондиционирования воздуха при заданной расчетной температуре влажного колба с аммиаком или галогенуглеводородным хладагентом. Эти условия приводят к экономичному выбору испарительного конденсатора. Однако более низкая температура конденсации и более низкий расход энергии компрессора могут быть получены с большим конденсатором при такой же температуре влажного термометра.

Испарительный конденсатор обладает рядом важных преимуществ по сравнению с другими системами конденсации. Испарительный конденсатор объединяет градирню, поверхность конденсатора, циркуляционный насос и водопровод в одном собранном оборудовании. Первоначальная экономия затрат. . Испарительные конденсаторы требуют только около 50% площади плана установки с воздушным охлаждением сопоставимого размера.

• dr – искомый диаметр, см;
• Gпр – приведенное количество смешанной воды, т/ч.

В свою очередь, приведенный расход вычисляется таким образом:

Рекомендации по эксплуатации и установке испарительного конденсатора

Существует несколько методов защиты, которые можно использовать. Один из способов заключается в использовании вспомогательного отстойника с циркуляционным насосом распылительной воды, расположенным в отапливаемом помещении. На рисунке 6 показана типичная компоновка испарительного конденсатора с дистанционным отстойником.

Принцип работы устройства

Вся вода в конденсаторном бассейне сливается с внутренним отстойником всякий раз, когда рециркуляционный насос не работает. Внутренний дистанционный отстойник должен иметь размеры, чтобы обеспечить рабочую всасывающую головку для насоса и объем выброса выше этого рабочего уровня, чтобы удерживать всю воду, которая будет сливаться, когда насос выключится. Это включает воду в суспензии в конденсаторе и воду в бассейне конденсатора во время нормальной работы, а также в трубопроводах между конденсатором и отстойником.

В этой формуле:

• τсм – температура смеси, идущей на отопление, °С;
• τ20 – температура остывшего теплоносителя в обратке, °С;
• h2 – сопротивление отопительной системы, м. вод. ст.;
• Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

Видео: не простой коллекторный узел

Рециркуляционные водяные насосы для удаленных отстойников должны быть выбраны для требуемого потока на общей головке, которая включает вертикальный подъем, трение трубы плюс заданное давление, требуемое на впускном коллекторе системы распределения воды. Балансирующий клапан всегда должен устанавливаться в нагнетательной линии из насоса, чтобы обеспечить регулирование потока в конденсатор.

Иногда из-за расположения конденсатора или ограниченного пространства приложение удаленного отстойника может быть непрактичным. В таких случаях электрические электронагреватели или паровые катушки могут быть установлены в бассейне конденсатора для предотвращения замерзания при низких температурах окружающей среды, когда конденсатор полностью холост. Кроме того, линия всасывания насоса, насоса и выхлопная труба насоса должны быть проложены с помощью нагревательной ленты и изолированы.

• dr – диаметр смесительной камеры, см;
• Gпр – приведенный расход смешанной воды, т/ч;
• u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:

В этой формуле:

• τ1 – температура перегретого теплоносителя на входе в элеватор;
• τсм, τ20 – то же, что и в предыдущих формулах.

Опираясь на полученные результаты, осуществляется подбор агрегата по двум основным характеристикам. Стандартные размеры элеваторов обозначены номерами от 1 до 7, принимать надо тот, что ближе всего к расчетным параметрам.

Где поставить пункт обогрева квартиры?

Сделать пункт нагрева теплоносителя можно только в особом помещении. Есть определенные требования к бойлерной:

1. Площадь от 4 кв. м. Дверь в пункт должна иметь ширину от 0,8 м.
2. Наличие окна, которое смотрит на улицу.
3. В отдельных случаях наличие принудительной вентиляции.
4. Крепление котла к негорючей поверхности стены. В противном случае необходимо обеспечить надежную прослойку из негорючего материала.
5. Расстояние между бойлером и другим газовым и отопительным оборудованием должно быть не менее 0,3 м.

Соблюдение этих простых требований СНиП позволит избежать проблем с постановкой системы на учет. Поквартирный учет подачи тепла вам будет уже не важен.

Принцип работы

Для того, чтобы регулировать работу данного элемента теплосистемы, требуется корректно подобрать сопло оптимальных размеров.

Сделать это могут лишь профессионалы.

Специалисты, которые имеют опыт работы с системами отопления.

Поэтому неквалифицированному человеку, лучше не браться за подобное дело.

Именно, сопло регулирует поток теплоносителя, выходящего из узла.

В последнее время, стали появляться более современные варианты сопел, которые не нужно подбирать, а достаточно, правильно отрегулировать при помощи электропривода.

Поэтому такой вид элеваторного узла даёт возможность не только охлаждать воду, но и контролировать температуру, которую получает теплоноситель перед попаданием в саму систему отопления.

Такой модернизированный элеватор, максимально удобен, и всё более надёжен, он применяется шире со временем.

Ведь до этого существовала серьёзная проблема с обеспечением надёжности агрегатов с регулируемым соплом.

Выбор материала деталей элеватора ЭТА-П

При выборе материала для той или иной детали учитывают характер и величину нагрузки, действующей на деталь, способ изготовления, требования к износостойкости, условии ее эксплуатации и т.д

Особое внимание обращается на обеспечение статической и усталостной прочности, так как сроки службы деталей колеблются от 10 до 25 лет. Для изготовления элеваторов применяют углеродистые качественные конструкционные стали марок 30, 35, 40, 45, 40Х и 40ХН

Их используют в нормализованном состоянии для изготовления деталей, испытывающих сравнительно небольшие напряжения, а после закалки и высокого отпуска — для изготовления более нагруженных деталей

Стали марок 30 и 35 подвергают нормализации с температурой 880 — 900°С; закалку проводят в воде с температурой 860 — 880°С и отпуск при 550 — 660°С. Детали из сталей марок 40 и 45 подвергают нормализации при температуре 860 — 880°С или закалке в воде с температурой 840-860°С с последующим отпуском; температура отпуска назначается в зависимости от требуемых механических свойств

Их используют в нормализованном состоянии для изготовления деталей, испытывающих сравнительно небольшие напряжения, а после закалки и высокого отпуска — для изготовления более нагруженных деталей. Стали марок 30 и 35 подвергают нормализации с температурой 880 — 900°С; закалку проводят в воде с температурой 860 — 880°С и отпуск при 550 — 660°С. Детали из сталей марок 40 и 45 подвергают нормализации при температуре 860 — 880°С или закалке в воде с температурой 840-860°С с последующим отпуском; температура отпуска назначается в зависимости от требуемых механических свойств.

Что такое элеваторный узел?

Элеваторный узел. Нажмите на фото для увеличения.

Самый простой способ узнать, что представляет собой элеваторный узел – это спуститься в подвал любого многоэтажного дома. Среди различных деталей системы отопления можно будет увидеть и элеватор системы.

Существует 2 трубопровода, с помощью которых производится подача тепла в дом – подающий и обратный. По первому трубопроводу поступает горячая вода в дом. А с помощью второго трубопровода в котельную попадает уже холодная вода из системы. Тепловая камера осуществляет подачу горячей воды в подвал здания. На входе обязательно должна быть установлена запорная арматура (это может быть как простая задвижка, так и шаровые стальные краны).

Схема элеваторного узла (или же схема теплового узла) очень проста: подающий теплопровод, обратный теплопровод, задвижки, водомер, грязевики, термометры и манометры, сам элеватор и нагревательные приборы.

Температура теплоносителя определяет его дальнейшую работу. Существует 3 основных уровня тепла:

• 150/70оС;
• 130/70оС;
• 95/70оС (или 90/70оС).

Выбор уровня тепла зависит от места проживания. Например, для Москвы достаточно будет установить подачу 130 градусов, а обратную подачу 70 градусов. А для Иркутска уже понадобится график 150/70оС. От установленного режима зависит число максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха на улице, котельная может работать и при температурах 70/54оС. Это делается для того, чтобы помещения не перегревались, и в них было комфортно находиться. Тепловые сети и котельные в таком случае будут работать по максимуму. Стоит отметить, что наиболее высокая производительность котельных агрегатов получается именно при максимальной нагрузке.

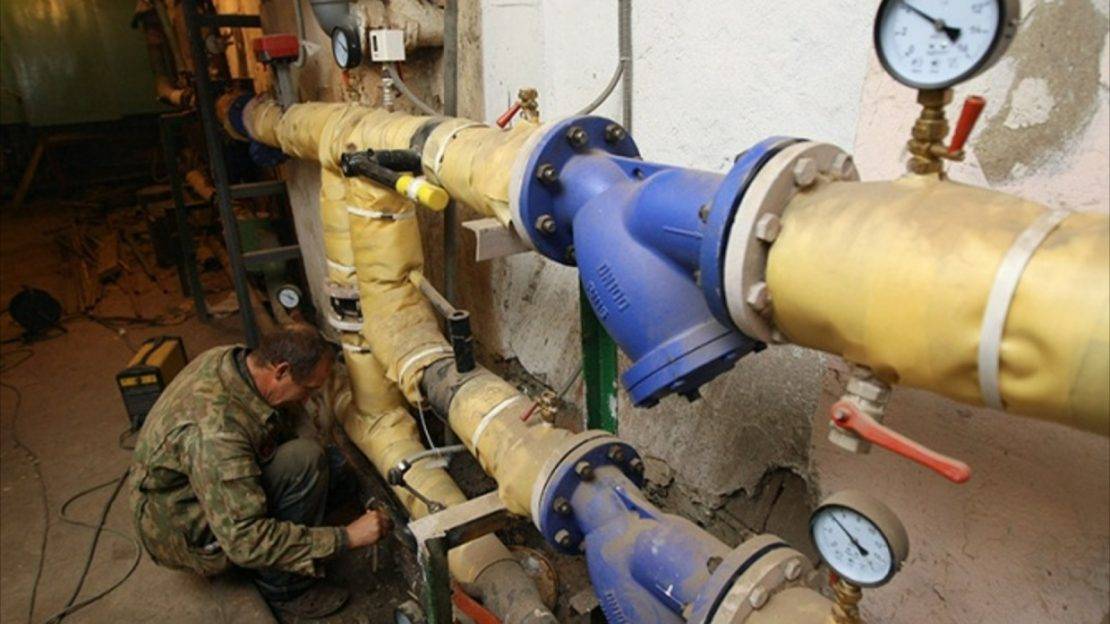

Узел в подвале многоквартирного дома. Нажмите на фото для увеличения.

Если температура теплоносителя 95 или 90 градусов, то нужно только распределить тепло по всей системе отопления. Например, можно воспользоваться коллектором с балансировочными кранами.

Если же температура выходит за пределы 95 градусов, то нагрев нужно делать меньшим, поскольку нельзя запускать такую воду в отопительную систему. Именно в этом и заключается основная функция элеваторного узла.

Распространенные поломки и методы их устранения

Несмотря на простоту конструкции, элеватор может выйти из строя. Поломки возникают по разным причинам, но чаще всего к этому приводят загрязнения, выход из строя арматуры и регуляторов, сбившиеся настройки, неправильный диаметр сопла или засорившиеся грязевики.

В зависимости от поломки существуют разные способы ремонта элеватора:

Если причиной неисправности стало засорившееся сопло, то его нужно снять и прочистить.
Если диаметр сопла изменился из-за коррозии или размывания водой, то деталь заменяют новой

При выборе нового сопла важно точно подобрать его диаметр. Иначе это вызовет разбалансировку системы и сильный перегрев радиаторов отопления на первом этаже дома на фоне уменьшения теплоотдачи приборов на последних этажах.
Когда засоряются грязевики, об этом можно догадаться по увеличенной разнице давления на подающем и обратном трубопроводе

Чтобы контролировать давление до фильтров и после них, устанавливаются манометры. Для устранения засора открывают спускной кран на самом грязевике. Он расположен в нижней части устройства. Если эти действия не приведут к желаемому результату, то придется разбирать грязевик и прочищать его составляющие детали по отдельности.

О поломках элеваторного узла можно догадаться по значительному перепаду температуры в трубопроводе до прибора и после него. Если разница температур не превышает 5°С, то причина поломки кроется в засорении устройства или изменении сечения сопла. Если разница превышает 5 градусов, то нужно провести диагностику узла для выявления неисправной детали и ее замены. Для ремонта элеватора, его диагностики или полной замены приглашают мастера с необходимыми инструментами и навыками проведения подобных работ.

Общая информация

Тепловой пункт расположен у входа теплотрассы в помещение. Основная его задача заключается в изменении рабочих параметров жидкости-теплоносителя, а если быть точным — в снижении температуры и давления воды перед ее попаданием в радиатор или конвектор. Такой процесс необходим не только для повышения безопасности жильцов и предотвращения возможного обжигания при контакте с батареей, но и для увеличения эксплуатационных сроков всего оборудования. Функция незаменима в тех случаях, если в здании имеются полипропиленовые или металлопластиковые трубы.

В соответствующей документации указаны регламентированные режимы работы подобных узлов. Они указывают на верхний и нижний порог температур, до которых может прогреваться теплоноситель. Также согласно современным стандартам на каждом узле должен присутствовать датчик тепла, определяющий текущие показатели жидкости, с которой работает теплоузел.

Схема, принцип работы и устройство теплового оборудования могут зависеть от нескольких особенностей, включая проект, который создавался с учетом индивидуальных требований заказчиков. Среди существующих типов тепловых узлов, особым спросом пользуются модели на основе элеватора. Такая схема характеризуется особой простотой и доступностью, но с ее помощью нельзя менять температуру жидкости в трубах, что доставляет потребителю массу неудобств. Главная проблема — чрезмерный расход тепловых ресурсов при временных оттепелях во время отопления.

В системе тепловых узлов на основе элеватора может присутствовать редуктор пониженного давления, который расположен непосредственно перед элеватором. Сам элеватор осуществляет подмешивание остывшей жидкости из обратной трубы к прогретому теплоносителю, достигшему подающего контура.

Применение элеваторного узла системы отопления

Это интересно: Крепление профнастила на крыше саморезами

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

• 1- подающий (подводит горячую воду к дому);
• 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

• 95(90)/70 0С;
• 130/70 0С;
• 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

• Работает в качестве циркуляционного насоса;
• Выполняет функцию смешивания;

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

• Отсутствует возможность регулирования температуры воды на выходе;
• Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
• Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

• Струйный элеватор;
• Сопло;
• Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.
