Чем хорош энергонезависимый газовый котел отопления – виды, особенности, правила установки

Особенности и принцип работы обогревательных энергонезависимых приборов

Энергонезависимый настенный газовый котел отличается компактными размерами и малым весом. Он используется для обогрева помещений небольшой площади (до 100 кв. м). Это могут быть квартиры, маленькие частные дома. Напольный аналог отличается внушительным весом, а потому может располагаться только на полу и в специально отведенной для него котельной. Напольный котел также отличается повышенной мощностью и предназначается для обогрева строений площадью от 100 кв. м.

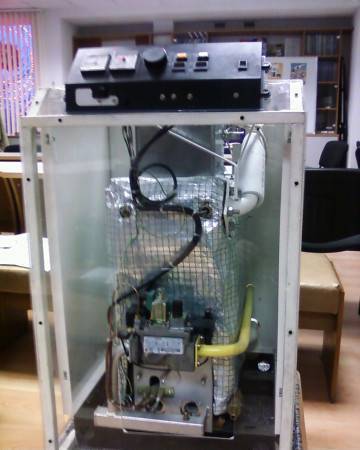

Строение камеры горения энергонезависимого котла на газу.

Горелка котла

. Прибор оборудован двумя типами газовых горелок. Первая из них поджигается либо при помощи спичей, либо за счет срабатывания пьезорозжига. Запальная горелка поджигает основную, которая передает тепло от горения газа теплообменнику. Основная газовая горелка работает до тех пор, пока температура теплоносителя в системе отопления не достигнет максимально возможного значения. В этот момент срабатывает предохранитель, который блокирует поступление газа к горелке, пламя гаснет.

В этот момент запальная горелка не прекращает функционировать. Как только вода в контуре системы отопления остывает, предохранитель открывает клапан и подача газа к основной горелке возобновляется. Последняя разжигается от запального устройства. Как результат – котел поднимает температуру теплоносителя в контуре отопления до заданного значения.

Сама газовая горелка.

Система вентиляции

. Энергонезависимые котлы отопления не комплектуются встроенными вентиляторами для принудительного удаления продуктов горения газа. Следовательно, используя подобное оборудование для отопления дома, нужно побеспокоиться о надлежащем отводе угарного газа за счет хорошей естественной циркуляции. Для этого газовые котлы энергонезависимые напольные оснащаются высокими . Разность давления на входе и выходе высокого дымохода обеспечит хорошую тягу, следовательно, и скорый вывод продуктов горения газа из газовой горелки.

Что касается настенных приборов, то они могут комплектоваться как обычными дымоходами, так и коаксиальными. Последние позволяют брать воздух для реакции горения снаружи помещения. Однако предполагает принудительную циркуляцию воздуха, а энергонезависимое оборудование не оснащается вентилятором. Что в данном случае делают? Нужно просто уменьшить длину коаксиального дымохода. Это обеспечит хорошую естественную циркуляцию воздуха. Но нельзя забывать, что через короткий дымоход сильный ветер на улице может просто задуть пламя горелки. Именно потому коаксиальная труба для котла с открытым типом камеры – это скорее исключение, чем правило.

Предохранительный клапан контролирует давление в контуре.

Автоматика котельного оборудования.

Настенные и напольные энергонезависимые газовые котлы отопления современной сборки оснащаются следующими системами безопасности:

• механизм контроля тяги;
• термоэлемент контроля наличия пламени;
• предохранительный клапан;
• автоматический клапан и термометр в системе.

Датчик тяги оснащается пластиной. Оборудование размещается в начале дымохода котла. Как только температура пластины достигает +65°C, что свидетельствует об отсутствии тяги, сигнал передается газовому клапану. Он прекращает подачу газа к газовой горелке, последняя затухает.

Энергонезависимые газовые котлы отопления оснащаются предохранительным клапаном. Он следит за постоянством давления в системе. Как только давление в трубах отопления достигает критических 3 бара, клапан открывается и через него происходит сброс излишков теплоносителя.

Система контроля пламени представлена термопарой или мультитермопарой. Устройство располагается над запальником таким образом, чтобы оно всегда находилось в пламени газовой горелки. В результате нагрева термопары образуется электрический ток. Его напряжение составляет 0,75 В. Этого достаточно для того, чтобы поддерживать клапан, подающий газ, в открытом состоянии. Если пламя пропадает или уменьшается длина термопары (электрода), прекращает вырабатываться и электрический ток. Напряжение в системе падает, клапан закрывается. Как результат – затухает и газовая горелка.

Система термометр плюс автоматический клапан подачи энергоносителя предотвращают перегрев теплоносителя в системе. Термометр измеряет температуру теплоносителя на выходе из котла. Как только она достигает верхнего, критического предела, передается сигнал клапану, он перекрывает подачу газа, котел прекращает работу. Как только температура теплоносителя опускается до нижнего предела, газоподающий клапан опять открывается и газовая горелка возобновляет свою работу.

2 место. Настенные котлы

Настенные газовые котлы считают удобными устройствами, которые имеют компактные размеры. Благодаря этому имеется возможность устанавливать котел в удобном для себя месте, к примеру, в кухне или же в прихожей.

Настенные котлы производятся с камерой сгорания открытого или закрытого типа. В агрегатах открытого типа имеется атмосферная горелка, работающая за счет кислорода. Поэтому, устанавливая данный тип котла необходимо обеспечить вентиляцию.

В котлах, имеющих закрытую камеру сгорания, устанавливается модуляционная горелка, в которой автоматически предварительно смешивается газ с воздухом.

Примеры моделей настенных газовых котлов:

Baxi Luna 3

Настенный котел Baxi Luna 3 давно известен на рынке газовых котлов. Установки отличаются своей простотой в обслуживании, а также являются достаточно надежными в эксплуатации. Данная модель котла производится в Италии.

Стоимость котлов считается средней среди аналогичных настенных агрегатов. Модель Luna 3 считается одной из самых популярных у данной фирмы.

Материал гидравлических блоков изготовлен из латуни. Медный теплообменник достаточно большой по размеру, и защищен покрытием из силикона алюминия. Отличительная особенность этих котлов заключается в том, что в одноконтурной версии встроен трехходовой клапан, обеспечивающий простое подключение бойлера.

Эти котлы адаптированы к отечественным условиям. Если произойдет падение входного давления, работа котла продолжится, обеспечивая при этом не меньше 50 % из заявленной мощности.Еще одной особенностью этого котла является возможность управлять им через интернет.

Vaillant EcoTEC

Котёл предназначен для приготовления горячей воды, а также системы отопления. Дизайн котла современный, а панель управления на русском языке, что обеспечивает удобную и понятную работу.

С помощью возможности, заключающийся в изменении мощности в большом диапазоне, Vaillant EcoTEC обеспечивает температуру горячей воды на комфортном уровне, даже при слабом давлении в водопроводной сети. Шумоизоляция котла гарантирует его тихую работу. Теплообменный аппарат отличается высокой эффективностью, изготовлен из нержавеющей стали. Пластинчатый теплообменник также изготовлен из нержавеющей стали, который предназначен для экономичного приготовления горячей воды. В аппарате имеется скоростной теплообменник, предназначенный для передачи тепла от греющего контура к нагреваемому.

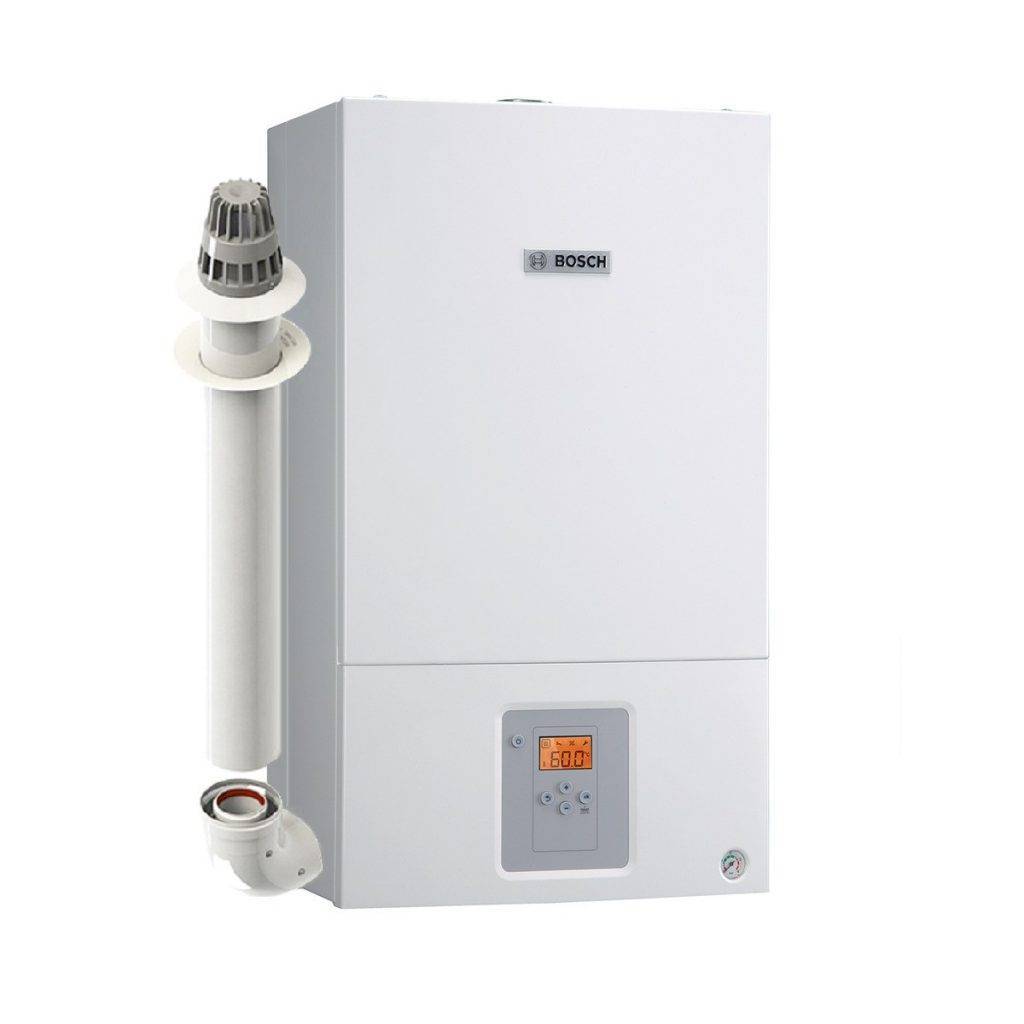

Bosch Gaz 6000

Модель Gaz 6000 является компактным настенный котлом, производимым в двух странах — в Турции и в России. Стоимость котла достаточно доступная. Именно эта модель является самой маленькой среди всех котлов фирмы Bosch.

Крышка котла выполняет две функции: во-первых, обеспечивает теплоизоляцию камеры сгорания, а во вторых, снижает уровень шума, исходящего от котла. До этого в данной фирме выпускались котлы с двумя защитными крышками. Но несмотря на наличие лишь одной крышки, работа котла остается достаточно тихой, Размещать Bosch Gaz 6000 можно даже на открытой кухне.

Моделирующие турбина данной модели подстраивается под работу газовой арматуры, а также под размер дымохода. Данное решение до этого применялась в кондиционных котлах или же в более дорогих моделях.

За счет упрощения конструкции удалось установить новый вид моделирующий турбины, позволяющий значительно уменьшить расход газа и обеспечить более правильную работу.

Данная модель выделяется своей компактностью простотой, а также недорогой по стоимости отопительный аппарат.

Напольные одноконтурные газовые котлы и их особенности

Конструкция напольных одноконтурных газовых котлов отличается экономичностью и простотой.

Они способны выполнять единственную базовую функцию — нагревают теплоноситель для отопительной системы. Никаких дополнительных задач эти агрегаты не выполняют, поэтому набор узлов и деталей агрегата ограничен — в работе участвуют только самые необходимые элементы.

Кроме того, напольный способ монтажа позволяет использовать прочные и мощные узлы, обладающие увеличенным весом и возможностями.

Это делает конструкцию более мощной, способной развивать высокую производительность.

Большинство моделей оснащены массивными теплообменниками, обладающими высокой способностью к теплоотдаче и вмещающие увеличенный объем жидкости. Ограничений по весу или габаритам у напольных котлов нет, поэтому мощность может составлять 100 и более кВт.

Многие агрегаты могут соединяться в каскад (обычно до 4 единиц), создавая тепловую станцию большой мощности.

Еще одной особенностью одноконтурных напольных котлов является возможность подключения внешнего накопительного бойлера.

Такая связка позволяет получить не только обогрев дома, но и стабильную подачу горячей воды.

Большинство специалистов считают такой вариант более предпочтительным, чем использование двухконтурного котла, так как режим подачи ГВС из бойлера ровный, без скачков температуры или пауз.

Модели котлов

Для примера стоит рассмотреть несколько моделей котлов, которые популярны благодаря своей функциональности и удобству.

Газовый котел Viadrus G36 (BM)

Газовый котел Viadrus G36 (BM)

Эта модель выпускается различной мощности. Чтобы определиться, какой из них подходит под конкретную систему отопления, нужно ознакомиться с техническими характеристиками.

Модель	Мощность мин/ макс кВт	Расход топлива мин/ макс. куб.м./ч.	Объем теплоносителя	Размер котла (ширина, глубина, высота) мм	Вес котла кг	Диаметр дымохода мм
G36 17	12/17	1,39/ 1,98	9,2	485/ 733/ 935	100	110
G36 26	18/26	2,07/ 2,95	11,4	485/ 733/ 935	130	124
G36 34	27/34	3,14/ 3,92	13,6	570/ 733/ 935	148	160
G36 41	41/35	4,04/ 4,73	15,8	740/ 773/ 935	175	170
G36 49	42/49	4,84/ 5,61	18,0	740/ 773/ 935	201	180

• Viadrus G36 — это именно тот котел, который не зависит от снабжения здания электричеством. В нем установлена атмосферная стальная горелка.
• Для бесперебойного функционирования газового клапана в котел встроен термоэлемент, и он способен создавать нужное количество электроэнергии. Также прибор имеет датчик, защищающий от тягового опрокидывания.
• Этот вид котлов адаптирован для местных условий и отлично работает, нагревая теплоноситель от 45 градусов и выше.
• Если к данной модели котлов необходимо подключить насос для увеличения давления теплоносителя, но вы опасаетесь перебоев в электроснабжении, можно иметь дома дополнительно бесперебойные источники питания.
• Для котлов Viadrus G36 хорошо подойдет коаксиальный дымоход, если нет возможности устроить традиционный для газовых котлов.
• Положительным качеством этого агрегата можно считать возможность подключение к нему бойлер косвенного нагрева.
• Выбирая котел, нужно остановиться на варианте, мощность которого на 15 процентов больше требуемой.

Газовый котел Protherm Медведь TLO

Газовый котел Protherm Медведь TLO

 Еще один предлагаемый вариант энергонезависимых котлов — Protherm Медведь TLO. Его характеристики также заслуживают внимания.

Модель	Мощность mах.кВт	Расход топлива куб.м./ч.	Рабочая t. max.	Объем теплоносителя, л	Размер (ширина, глубина, высота), мм	Вес, кг	Диаметр дымохода, мм
Медведь 20 TLO	18	1,9	85	10,5	420/ 671/ 880	92	130
Медведь 30 TLO	27	3,0	85	14,0	505/ 671/ 880	130	124
Медведь 40 TLO	35	4,0	85	18,0	590/ 671/ 880	140	160

К положительным характеристикам этих котлов также можно отнести следующие качества:

• работают в системах с открытым движением теплоносителя;
• имеют пьезорозжиг;
• камера сгорания открытая;
• теплообменник изготовлен из чугуна;
• КПД составляет 87—92%;
• горелка, изготовленная из нержавейки;
• мощность регулируется одноступенчато;
• имеет зимне-летний режим ;
• автоматическое управление осуществляется с помощью микропроцессора;
• дымоходная тяга контролируется;
• теплообменник, изготовленный из чугуна, защищен от появления конденсата;
• защита от перегревания;
• контроль за интенсивностью пламени;
• постоянный контроль температуры и давления теплоносителя;
• функционирует на сжиженном или магистральном газе;
• охладительный контур не позволяет нагреться теплоносителю выше 100—110 градусов.

Благодаря всем этим качествам, эксплуатация котла не затруднительна даже новичку. Достаточно компактный размер при высокой эффективности работы, а также аккуратный дизайн тоже немаловажны, особенно в том случае, если котел устанавливается на кухне или ванной комнате.

Что такое напольные энергонезависимые газовые котлы?

В отличие от всех других разновидностей, энергонезависимые котлы не нуждаются в подключении к сети электропитания. Вся их работа происходит про помощи механических узлов и деталей.

В этом отношении энергонезависимые котлы напоминают простые газовые плиты — от владельца требуется только зажечь газ и настроить нужную температуру. Напольный способ установки позволяет использовать массивные и тяжелые детали, узлы.

Например, большинство подобных моделей оснащено чугунными теплообменниками. Это позволяет увеличить их мощность, получить максимум производительности.

Отсутствие электропитания определяет некоторые особенности конструкции агрегатов:

• камера сгорания только атмосферного типа;
• отсутствует циркуляционный насос, что выдвигает особые требования к сборке системы радиаторов (обязательно надо обеспечить уклон для получения естественной циркуляции);
• автоматического розжига котла нет, если пламя на горелке сорвало сильным порывом ветра или сквозняком, Надо вновь зажечь его вручную.

Энергонезависимые газовые котлы высоко ценятся в условиях отдаленных населенных пунктов или дачных поселков России. Нередкие случаи отключения электричества способны оставить дом без обогрева, если используется котел зависимого типа.

Для независимых устройств отключение не играет никакой роли, обогрев дома продолжается в обычном режиме.

В то же время в конструкции присутствуют механические датчики, прекращающие подачу газа при исчезновении пламени, блокирующие работу котла при перегреве и т.п.

Обзор моделей

Protherm Medved TLO

Напольные одноконтурные аппараты с открытой топкой. Полностью энергонезависимы. Мощностной диапазон — 18–45 кВт. Технические характеристики и особенности конструкции «Протерм Медведь» 20 TLO:

• мощность — 18 кВт;
• температура отопления (мин/макс) — 45–85 °С;
• размеры (ВхШхГ) — 880x420x671 мм
• вес — 92 кг;
• максимальный расход газа — 1,9 м³/ч;
• обогревает площадь до 135 м²;
• пьезорозжиг;
• чугунный теплообменник с защитой от конденсата;
• одноступенчатая регулировка мощности;
• режимы «Зима» и «Лето»;
• возможен переход на сжиженный газ;
• автоматическое микропроцессорное управление;
• КПД — 90 %.

Есть встроенный бойлер для подогрева воды. Надежная система безопасности: есть защита от падения давления газа, от перегрева воды и от угасания пламени. Компактен, имеет стильный дизайн, будет хорошо смотреться на кухне. Ориентировочная стоимость — 55 000 рублей.

Baxi SLIM EF

Двухконтурная напольная версия от бренда «Бакси». Отличается стильным дизайном — серый корпус и черная регулировочная панель. Горелка — атмосферная. В устройстве нагревателя имеется термопара высокой чувствительности, которая оперативно прекращает подачу газа при угасании пламени. Подключаются к системам с естественной циркуляцией теплоносителя. Их максимальная мощность — 61 кВт. Ориентировочная цена — 45 000 рублей. Для примера — BAXI SLIM EF 1.22:

• мощность — 22 кВт;
• максимальная температура — 95 °С;
• габариты (ВхШхГ) — 850x400x595 мм;
• вес — 101 кг;
• максимальное расходование топлива — 2,64 м³/ч;
• площадь отопления — 176 м².

Protherm «Гепард» 23 MOV

Настенные версии, работающие без подключения к электросетям, представлены на рынке гораздо скромнее. «Гепард» 23 MOV от бренда «Протерм» имеет два контура. При весе 31 кг он легко закрепляется на стене. Тяга — естественная, удаление дыма — через обычный дымоход. Примерная стоимость — 33 000 рублей. Характеристики и особенности конструкции:

• 23,3 кВт;
• расход газа максимальный — 2,73 м³/ч;
• КПД — 90,3 %;
• отапливает площадь до 230 м²;
• первичный теплообменник — монотермический;
• стальной теплообменник пластинчатого типа для ГВС;
• переход на сжиженный газ.

Viadrus G36

Продукция чешского производителя. Поставлена стальная атмосферная горелка. Чтобы газовый клапан бесперебойно функционировал, имеется встроенный термоэлемент, способный создавать электроэнергию в нужном количестве. Также имеется датчик, предотвращающий опрокидывание тяги. Адаптирован под местные условия. Можно подключить насос, чтобы увеличить давление теплоносителя, а если есть опасность перебоев в электроснабжении, подключается бесперебойный источник питания. Также можно подключать бойлер косвенного нагрева. Цена — около 52 000 рублей. Характеристики Viadrus G36 BM 3:

• 17 кВт;
• нагрев — 45–85 °С;
• один контур;
• КПД – 92 %;
• обогрев — 128 м²;
• максимальное расходование газа — 1,98 м³/ч;
• масса — 100 кг;
• размеры — 935x485x733 мм.

Правила по установке газового котла

Устанавливать газовый котел независимый от электричества лучше в отдельных помещениях с хорошей системой вентиляции, а также обеспечивать приток воздуха туда. Так как из-за открытой камеры сгорания воздух постоянно «съедается» котлом. Продукты горения выводятся через дымоход.

Рис. 3 Расположение котла в доме

При установке настенного независимого газового котла монтируется коаксиальный дымоход, конструкция которого называется «труба в трубе». Коаксиальный дымоход подходит не для всех устройств и нужна рекомендация специалиста.

При надобности можно установить циркуляционный насос. Монтируют его через байпас. Возле него рекомендуется ставить краны: 1 на входе и 1 на выходе. Отдельно ставится кран на основную магистраль, который нужно перекрывать при работе насоса. При наличии таких кранов при надобности можно провести ремонт насоса, не сливая воду с системы. А перед насосом рекомендуется установить фильтр.

Есть определенные условия, которые нужно обязательно поддерживать:

• в котельной должна быть обязательно плюсовая температура;
• противопожарная безопасность. Стены в котельной должны быть оснащены не возгорающим материалом. Как правило, используются асбестовые или металлические листы.
• Первый запуск котла после установки должен проходить под присмотром специалиста.

Специалист должен также проконтролировать правильность установки дымохода. Необходимо чтобы он соответствовал мощности газового котла без электричества и нормам, которые устанавливают компетентные организации. Лучше чтобы для каждого отопительного прибора была отдельная труба. По стандарту дымоход должен быть прямым, если невозможно его сделать таким, то не должно быть больше 3 поворотов.

Длинна дымохода, должна составлять около 5 метров. Выбирать и устанавливать отопительный агрегат нужно в соответствии с давлением в газопроводе обычно оно составляет 1,270 МПа. В документации, которая прикладывается к прибору (паспорт), всегда указаны допустимые границы этого показателя. Иногда показатели давления газа в зимнее время снижаются. Зная такую особенность региона нужно соответственно делать выбор устройства без доступа к электроэнергии.

https://youtube.com/watch?v=whyv3CUO1mc

Может ли газовый котел работать без электричества? Такой вопрос часто возникает у владельцев частных домов, которым постоянно приходится сталкиваться со значительными счетами, касающимися оплаты электроэнергии, ведь помимо бытовых приборов и световых источников, за электрический котел порой приходится платить не так мало, как хотелось бы. Поэтому, целесообразно ознакомится с особенностями работы такой установки как газовый энергонезависимый котел.

Как сделать обычный газовый котел энергонезависимым

Большинство обычных котлов работают только при условии постоянного подключения к электропитанию. Даже кратковременное отключение от электросети вызывает полное прекращение работы всей отопительной системы.

Перерывы в работе электросетей происходят, как правило, на непродолжительный срок – от нескольких минут до нескольких дней.

Обеспечить в этот период бесперебойную работу обычного газового котла можно одним из двух предложенных способов:

• с помощью бензиновых или дизельных электрогенераторов.
• с помощью источников бесперебойного питания (ИБП) с аккумуляторными батареями.

Каждый из этих способов имеет свои достоинства и недостатки. Давайте рассмотрим их по отдельности.

Вариант 1: бензиновые и дизельные генераторы

Газовый генератор

Такие генераторы давно и с успехом применяются для обеспечения автономным электропитанием различных объектов, в том числе жилых домов при авариях в электросетях. Они способны обеспечить работу любых электроприборов в доме, в том числе и газовых котлов.

Дизельные и газовые генераторы подключаются непосредственно к домашней электросети.

Основные преимущества:

• полная автономность в работе;
• достаточная мощность электропитания;
• возможность длительной работы по электроснабжению дома.

Недостатки:

• достаточно большой расход топлива при длительной работе;
• необходимость периодического пополнения заправочного бака топливом;
• генераторы требуют специального помещения с мощной вентиляцией для удаления выхлопных газов.

Вариант 2: источники бесперебойного питания

ИБП для котла

Эти устройства хорошо защищают от скачков напряжения в электросети.

ИБМ состоит из электронного стабилизатора и подключенных к нему одной или нескольких аккумуляторных батарей (АКБ). Газовый котел подключается к электросети через ИБП, при этом происходит подача питания на сам котел и зарядка аккумуляторов. При отключении основной электросети ИБП автоматически переключает питание котла в автономный режим.

Преимущества:

• мгновенное автоматическое включение аварийного электропитания;
• простой монтаж и компактные размеры;
• минимальные расходы при эксплуатации.

Недостатки:

• небольшой срок работы в автономном режиме (до нескольких часов), зависящий от емкости АКБ;
• небольшая мощность, для увеличения которой требуются дополнительные аккумуляторы.

Выбирайте модель ИБП, которая предусматривает возможность подключения внешних дополнительных аккумуляторных батарей.

Положительные и отрицательные стороны энергонезависимых установок

Газовые котлы: классификация видов PARADIZZA

Перед тем как решиться на покупку описываемого оборудования, нелишним будет познакомиться с его преимуществами и недостатками:

1. Самое главное преимущество — отсутствие зависимости от электричества. Там, где оно подается с большими перебоями, описываемые котлы помогают решить довольно сложные бытовые проблемы.
2. Практически все модели, которыми представлены одноконтурные и двухконтурные напольные котлы отопления. обладают достаточной мощностью. Ее может хватить и на подключение водяных радиаторов, и на систему теплого пола, и на нагрев бойлера либо обеспечение необходимого объема ГВС проточным способом.
3. Ознакомившись с требованиями монтажа, вы легко подберете компактные напольные варианты с большим количеством полезных опций и функций.
4. Газовые установки имеют высокий коэффициент полезного действия — до 92%. Использовать их можно, не опасаясь за безопасность и здоровье своих близких. Дело в том, что каждая современная модель укомплектована датчиком тяги и датчиком, который контролирует давление газа. В случае его критического падения подача перекрывается в автоматическом режиме. Поэтому возникновение опасных ситуаций в этом плане исключено.
5. Энергонезависимые напольные котлы на порядок дешевле аналогичных энергозависимых моделей. Низкая стоимость иногда является решающим фактором формирования спроса и предложения.

Недостатков у описываемых котлов отопления немного. Практически все они связаны с необходимостью строгого соблюдения правил монтажа системы отопления с естественной циркуляцией теплоносителя. Все это было детально описано выше.

Важно правильно выбрать и установить дымоход, а также обеспечить качественную вентиляцию помещения, где будут располагаться описываемые установки. Использовать напольные газовые котлы можно только там, где давление газа в подающей магистрали не падает ниже 5 атмосфер

Виды энергонезависимых котлов

Одноконтурные и двухконтурные

Проходя через нагревающий элемент, температура воды повышается. Таким образом и устроен одноконтурный котёл (контур – траектория, по которой двигается вода). Двухконтурный котёл работает по схожему принципу, за исключением того, что нагретая вода проходит через систему датчиков, которые замеряют температуру и отправляют информацию на контрольную панель.

Если температура превышает норму – напор газа понижается, чтобы сбалансировать её. Если показатели температуры окажутся критическими, система отключит котёл на некоторое время, чтобы избежать перегрева, после чего включит снова.

Напольные и настенные

Определённые системы слишком тяжёлые или габаритные для размещения на стенах, поэтому установить их можно только на полу.

Ещё одна из причин – портативный насос, который может вибрировать, тем самым ослабляя место контакта со стеной. Как правило, такую конфигурацию имеют только крупные котлы для масштабных предприятий и складских помещений.
