Как подключить радиатор отопления – способы и варианты

Условия эффективной теплоотдачи батарей

Двухтрубная система отопления

Правильный выбор отопительных приборов обеспечивает экономию энергоносителей. Среди множества предложений на рынке они отличаются:

  • формой;
  • материалом;
  • уровнем теплоотдачи;
  • типом подключения.

Для каждого помещения, в котором устанавливается система отопления, будет отличаться количество радиаторов. Это зависит от следующих параметров:

  • обогреваемого объема;
  • площади комнаты;
  • утепления стен;
  • тепловой мощности радиатора;
  • наличия оконных проемов;
  • температуры воздуха на улице в холодную пору года;
  • наличию смежных комнат и чердака.

Для обеспечения максимальной отдачи тепла между нагревательным прибором и стеной рекомендуется установка специальной теплоотражающей пленки. При монтаже радиаторов необходимо придерживаться таких правил:

  • батареи нужно разместить на одном уровне;
  • ребра радиатора требуется расположить в строго вертикальном положении;
  • центр отопительного оборудования должен совпадать с центром окна;
  • длина радиатора должна составлять не менее 75% длины проема.

При выполнении работ по установке системы отопления нужно учитывать тип материала, из которого сделаны коммуникации. Например, подключение пластиковых труб к чугунным батареям может принести много хлопот и испортить систему отопления.

Применение полипропиленовых труб в отопительной системе

Полипропиленовые трубы отопления

Наиболее популярным материалом для коммуникаций теплоносителя является полипропилен. Трубы из этого материала обеспечивают максимальное сопротивление к воздействию агрессивной среды.

На их внутренней части не образуется налет, а в системе не оседают твердые частицы. Монтаж полипропиленовых труб производится с помощью специального оборудования. В случае их использования можно быть уверенным в том, что обвязка радиатора отопления предотвратит просачивание теплоносителя.

Преимуществом полипропиленовых труб является возможность создания отопительного контура любой конфигурации. Однако в этом случае нужно учитывать, что чем длиннее и сложнее трубопровод, тем выше потери тепла.

Соединение труб может выполняться при помощи пайки и с использованием фитингов (специальные детали для фиксации). Этот способ менее надежен, чем пайка, потому что не исключает возможность протекания коммуникаций.

Современные полипропиленовые трубы имеют длительный срок эксплуатации (до 40 лет). Они легко выдерживают внутреннее давление, а воздействие нагретого носителя тепла не вызывает деформацию.

При монтаже пластиковых коммуникаций существуют некоторые ограничения. Их нельзя применять вблизи котла, а труба подвода газа к нагревательному прибору должна иметь жесткое соединение.

При монтаже нельзя использовать паклю, ленты, резиновые прокладки. Эти предостережения связаны с соблюдением правил техники безопасности. Перед включением системы нужно тщательно проверить все соединения.

Особенность котла – основного элемента системы – учитывается при монтаже и выборе типа коммуникаций для обогрева помещений. Для увеличения эффекта от его эксплуатации применяются разные виды дополнительных элементов, в том числе циркуляционный насос, расширительный бак и устройство для регулировки давления.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

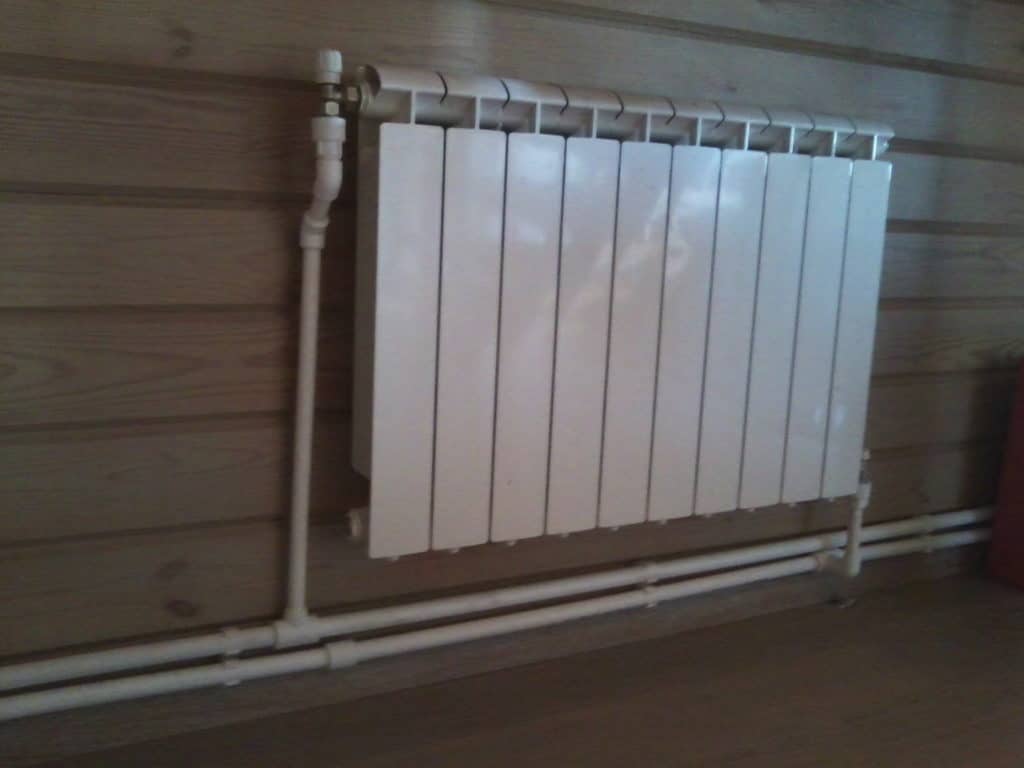

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Что такое диагональное подключение радиатора

Как понятно из названия, оно предполагает расположение входа и выхода прибора отопления с разных боков. Чаще всего подача присоединяется с одной стороны вверху, обратка – с другой внизу. Так вся поверхность батареи, панели прогревается максимально равномерно. Можно поменять местами вход и выход, однако это приведёт к падению мощности, теплоотдачи. Второе название разводки – перекрёстная. От нижней она отличается на порядок лучшей производительностью, так как донное подключение радиатора не предполагает столь полного охвата всех секций. По сравнению с боковой она также находится в выигрышной позиции, задействуя всю площадь прибора даже значительной длины.

Наибольшую популярность схема получила в сфере организации индивидуальных систем в частных домах, где зачастую используется самотёчная схема циркуляции теплоносителя. Именно при её реализации диагональное подключение к системе радиаторов отопления проявляет себя максимально полно. Это тип разводки действует на основе естественного физического закона, по которому горячая вода, обладающая большим объёмом, вытесняет холодную. В комплексах с принудительной циркуляцией этот принцип не работает, так как интенсивность, направление движения теплоносителя определяет насос. Из-за этого перекрёстная схема не слишком распространена в квартирах, где давление создаётся искусственно.

Способы подключения радиаторов

Помимо схемы отопления важно правильно подобрать способ подсоединения батарей к отопительному контуру. Различают следующие варианты подключения:

  • боковое. Оно востребовано в квартирах многоэтажных домов, где развязка труб сооружается вертикально. При боковом подключении верхний патрубок батареи соединяется с трубопроводом, по которому подается нагретый теплоноситель, а нижний — с обратным. Если сделать наоборот, то КПД прибора отопления уменьшается на 7%. Боковое подключение применяется для батарей, у которых количество секций не превышает 12-15;
  • диагональное. При таком подключении прямой трубопровод соединяется с верхним патрубком радиатора, а обратный — с нижним патрубком, находящимся на противоположной стороне. Диагональный способ отличается максимальной эффективностью, поскольку обеспечивает равномерный прогрев отопительного прибора и теплоотдачу по всей его поверхности. Он может использоваться для подключения приборов отопления с большим количеством секций. Однако такой вариант усложняет монтаж и дальнейшее обслуживание. Поэтому вместо 14-16 секционных громоздких конструкций целесообразно использовать 2 радиатора, которые состоят из 7-8 секций.

Наименее востребованным является нижнее подключение, которое обычно используется при монтаже однотрубной схемы, где происходит последовательное соединение радиаторов. Чтобы избежать потерь по теплоотдаче, в удаленных от котла батареях увеличивают количество секций или используют циркуляционный насос. При выборе второго способа решения проблемы неравномерного прогрева следует учитывать, что система становится энергозависимой.

Основные способы подключения

Независимо от вида материала (чугун, сталь, алюминий, биметалл) и типа используемой системы обогрева (с естественной или принудительной циркуляцией, однотрубной или двухтрубной), существует несколько основных схем их подключения. Каждая из этих схем имеет свои особенности и может применяться в зависимости от конкретных условий.

Типы подключения радиаторов отопления:

  1. диагональное;
  2. боковое;
  3. нижнее.

Рассмотрим более подробно их особенности, преимущества и недостатки.

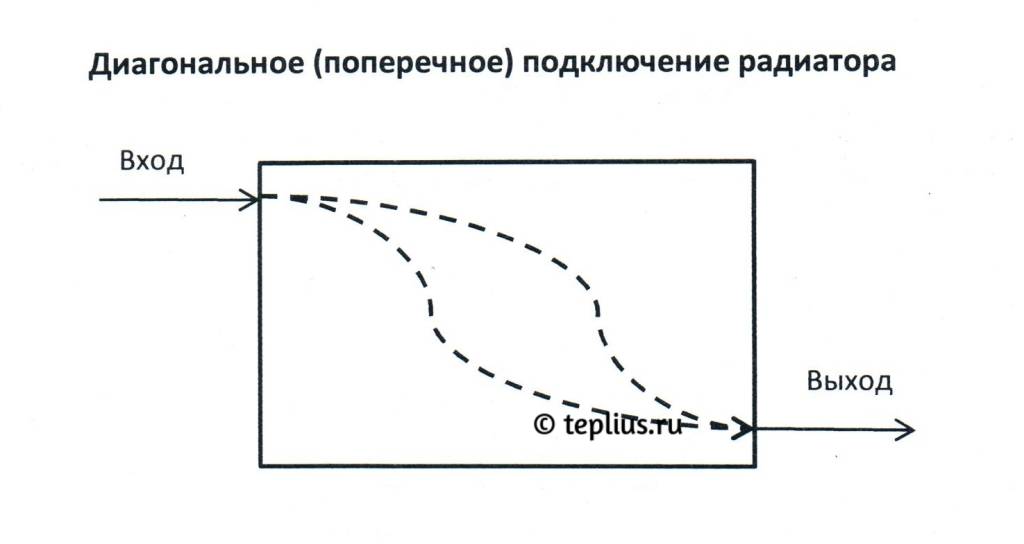

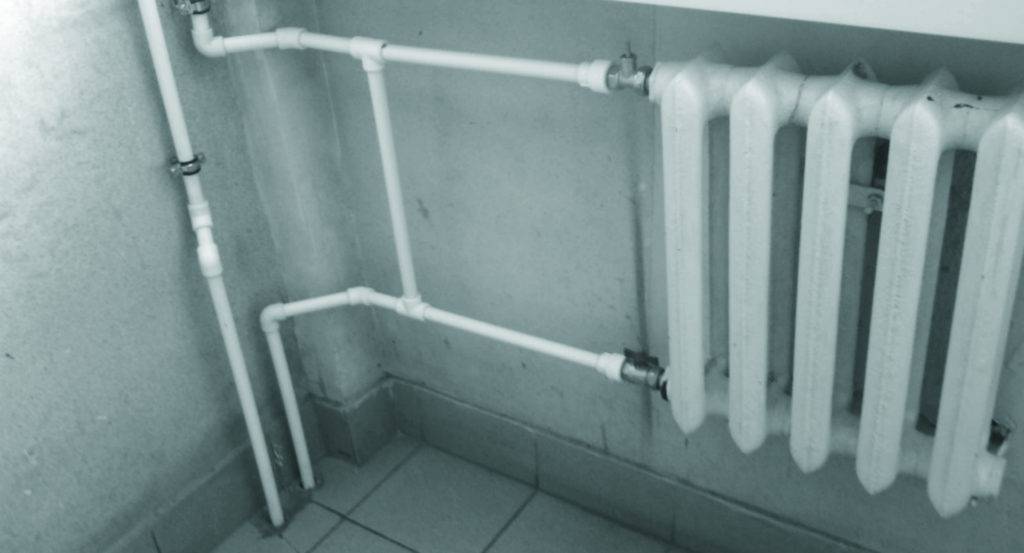

Диагональное (поперечное)

При диагональной схеме подающая труба подключается к одному из верхних патрубков радиатора, а отводящая труба – к одному из нижних, расположенных с противоположной стороны прибора. В результате поступающий нагретый теплоноситель равномерно распределяется по всему объему внутренней поверхности радиатора, обеспечивая максимальную теплоотдачу.

При этом теплопотери не превышают 2%.

Фото диагональной схемы подключения

Считается, что такая схема обеспечивает наиболее эффективную работу батареи. Номинальная мощность устройства, указанная производителем в паспорте изделия, привязывается именно к диагональному типу подключения.

Наиболее востребована такая схема при большом количестве секций радиатора (больше 10-12), что обеспечивает равномерный прогрев всей площади прибора.

К недостаткам относится:

  • дополнительный расход труб;
  • сложность и неудобство монтажа;
  • неэстетичный внешний вид.

В многоэтажных домах эта схема практически не используется.

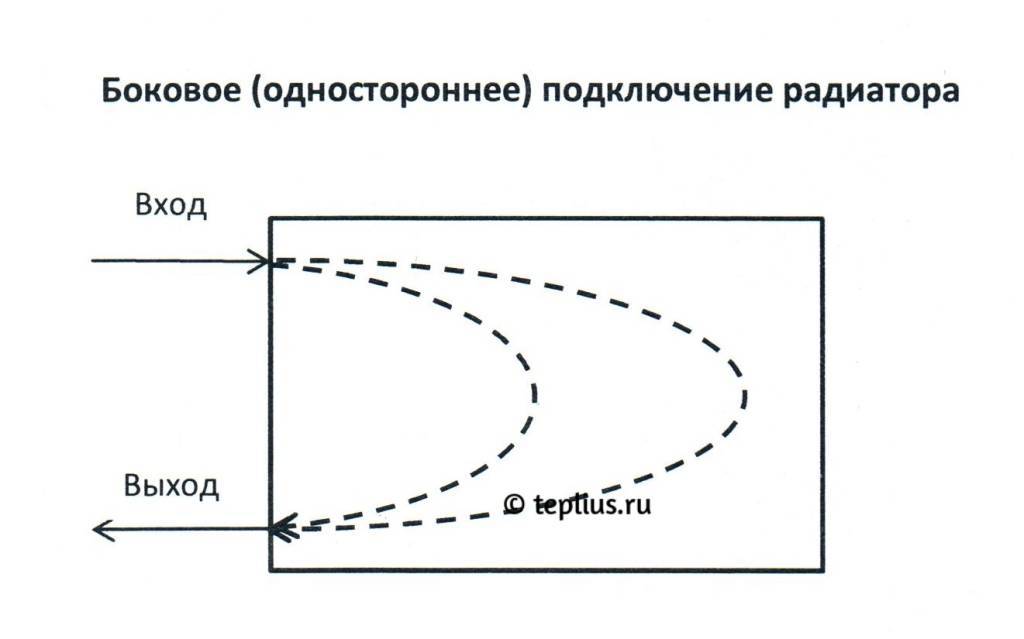

Боковое (одностороннее)

Подающая труба подсоединяется к верхнему патрубку прибора, а отводящая труба – к нижнему патрубку на той же стороне, т.е. обе трубы подключаются к одной из крайних секций радиатора.

Это обеспечивает достаточно эффективный и равномерный нагрев всех секций при небольших тепловых потерях (до 2-5%).

Боковая схема подключения является самой распространенной, в том числе в многоэтажных домах с центральной системой отопления, за счет минимального расхода материалов и удобства монтажа при достаточно высокой теплоотдаче приборов.

Наибольший эффект достигается при подключении батарей с 10-15 секциями, а также в многоквартирных жилых домах с параллельным подключением обогревателей.

При увеличении количества секций тепловая эффективность резко снижается за счет неравномерного прогрева другой стороны радиатора.

Боковое подключение батареи

В процессе однотрубного подключения в схему обычно включается дополнительный элемент – перемычка (байпас) в виде отрезка трубы меньшего диаметра, чем подающая и отводящая труба. Он устанавливается между этими трубами в непосредственной близости от радиатора.

Байпас регулирует подачу теплоносителя и обеспечивает возможность отключения прибора, если произошла поломка (засорение, течь и пр.) без прекращения работоспособности всей системы отопления.

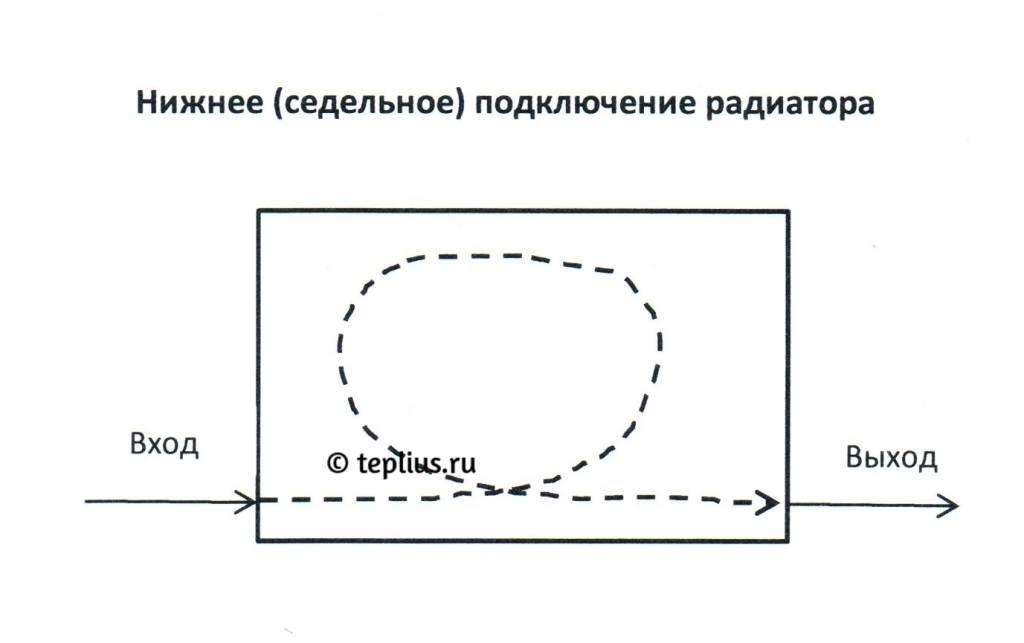

Нижнее (седельное или вертикальное)

Нижнюю схему подключения радиаторов отопления называют «ленинградкой.

Поводящая труба присоединится к одному из нижних патрубков, а отводящая труба – ко второму нижнему патрубку с противоположной стороны.

При таком варианте подключения верхняя и нижняя часть прибора может прогреваться неравномерно, а теплопотери могут составить до 15%. Однако это чаще характерно для систем в многоквартирных домах с большим числом приборов отопления и большой длиной труб. Для автономных систем частных домов такие теплопотери практически не заметны.

Седельная схема

Наиболее часто седельная схема используется для частных одноэтажных домов, когда трубы проложены под полом или спрятаны внутри него.

Это позволяет значительно улучшить внешний дизайн радиатора, сделав трубы практически незаметными.

Отдельной разновидностью нижней схемы является вертикальное подключение, которое применяется для отдельных видов отопительных приборов особой конструкции (панельные стальные и алюминиевые радиаторы с нижней подводкой).

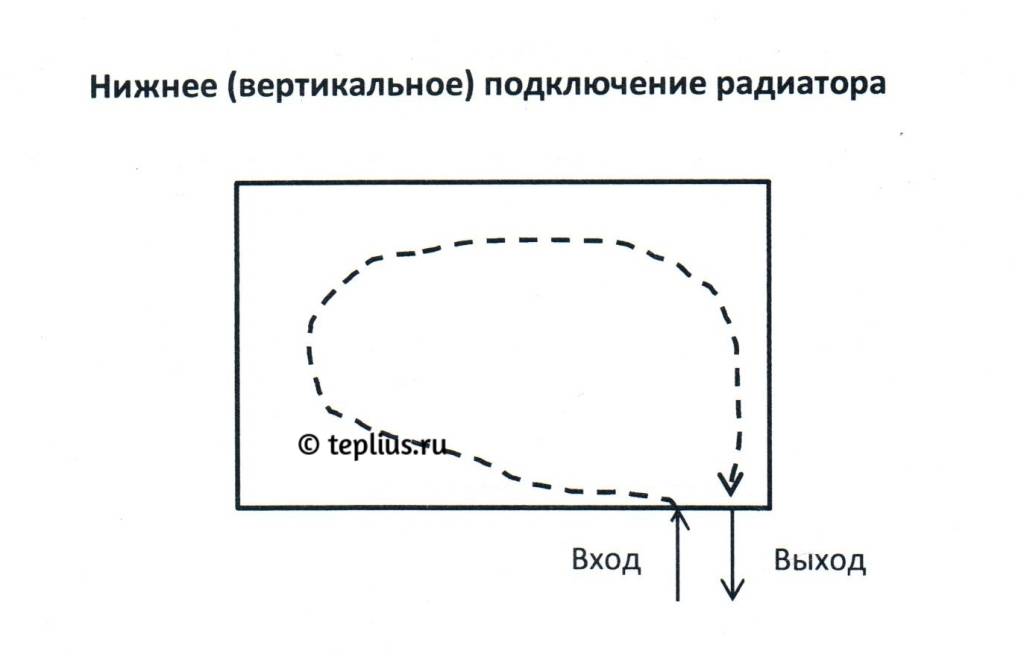

Вертикальная схема для радиаторов с нижней подводкой

У таких радиаторов патрубки подключения подводящей и отводящей труб располагаются рядом в нижней части прибора. Для соединения используется специальный запорно-присоединительный узел.

  • Преимущества: экономия материалов и улучшенный дизайн за счет незаметности подключаемых трубопроводов.
  • Недостатки: неравномерный прогрев и снижение эффективности теплоотдачи.

Удаление воздуха из радиаторов

При заполнении системы в верхнем, неиспользованном для подключения, углу батареи скапливается воздух, который необходимо удалить. Для этого нужно под предварительно установленным краном Маевского разместить емкость для жидкости и открыть это устройство.

Дождавшись, когда выходящая струя будет ровной, без разбрызгивания и пузырьков воздуха кран следует закрыть. После этого перейти к следующей по цепи батарее и совершить те же действия.

Начинать требуется от радиатора расположенного первым на трубе подачи. Закончив обход пройдите по второму кругу, проверьте весь ли воздух удален. При необходимости продублируйте весь процесс несколько раз.

Теперь, зная, как лучше подключить радиаторы отопления в квартире или доме и внимательно отнесясь к выполнению каждого этапа работ несложно обеспечить желаемые тепло и уют в жилище.

Если у Вас нет достаточного опыта строительных работ, не хватает инструмента или уверенности в своих силах — лучше доверьте столь ответственную задачу профессионалам.

Какой материал выбрать для подключения батарей?


Полная схема отопительной системы

Сегодня в 90% случаев для подключения радиаторов используют металлопластиковые трубы. Сгоны к приборам прикрепляются сваркой по металлу, а потом монтаж разводки осуществляется методом пайки. В результате получается очень прочное и надежное соединение, которое смотрится весьма эстетично.

Для большей безопасности сразу устанавливается вся необходимая запорная аппаратура

Вместо шаровых кранов специалисты рекомендуют обратить внимание на краны с термостатическими головками. Они позволят в автоматическом режиме осуществлять всю необходимую регулировку

При покупке современных радиаторов не нужно задумываться о выборе комплекта для грамотного подключения. В комплектацию уже входят и кронштейны, и радиаторные футорки, и воздухоотводчик, и краны американки, несколько соединителей, тройники, колена и хомуты. Поэтому выполнить качественное подключение с учетом приведенных рекомендаций будет очень просто.

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

  1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
  2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Общие правила установки радиаторов

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

  • Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
  • Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
  • Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

  • Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
  • Размещение в открытой нише — до 7%.
  • Частично закрывая решеткой — до 15%.
  • Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

  • направление в интерьере;
  • сочетание оттенков;
  • освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Как рассчитать, какой радиатор нужен для конкретного помещения?

Все достаточно просто.

  • Поначалу рассчитывается то количество тепловой энергии, которое необходимо для прогрева помещения в зависимости от его объема, и для компенсации возможных тепловых потерь. Причем, учитывается довольно внушительный список разносторонних критериев.
  • Затем производится корректировка полученного значения в зависимости от планируемой схемы врезки радиатора и особенностей его расположения на стене.
  • Итоговое значение покажет, какой мощности необходим радиатор для полноценного обогрева конкретной комнаты. Если приобретается разборная модель, то можно заодно просчитать и количество необходимых секций.
