Какие бывают газовые горелки для котлов отопления – виды, различия, правила использования

Какие виды горелок бывают по мощности

По мощности горелки бывают максимальной, минимальной и номинальной мощности. Разберемся в видах оборудования детальнее.

Максимальная тепловая мощность достигается при длительной работе горелки с большим расходом газа и без отрыва пламени.

Минимальная тепловая мощность возникает при устойчивой работе горелки при наименьших расходах газа без проскока пламени.

Номинальная тепловая мощность горелки соответствует режиму работы с номинальным расходом газа, то есть расходу, обеспечивающему наибольший КПД при наибольшей полноте сжигания газа. В паспортах горелок указывают номинальную тепловую мощность. Максимальная тепловая мощность горелки должна превышать номинальную не более чем на 20 %. Если номинальная тепловая мощность горелки по паспорту 10000 кДж/ч, то максимальная должна быть 12000 кДж/ч.

Другие виды горелок

Среди других видов горелок можно назвать диффузно-кинетические и комбинированные. Диффузно-кинетические – это промежуточный вариант основных видов, принцип работы которого состоит в том, что воздух для сгорания топлива в камеру поступает лишь отчасти, а уже после добавляется в огонь. Обычно такие системы используются при отоплении промышленных помещений.

Диффузно-кинетическая газовая горелка

Комбинированные горелки обеспечивают использование газа, мазута или солярки. В одном блоке – функции горения газового или другого вида топлива. Такая система подойдет для тех, у кого нет подключения к магистрали, а самодельное газовое отопление такого типа только предвидится. Также можно использовать комбинированные горелки с целью экономии разного рода топлива.

Общая классификация газовых горелок по типу горючего

Загородные дома не всегда можно обеспечить природным газом, подаваемым от общей магистрали. Поэтому предусмотрена вариативность горелок в плане использования разного типа горючего. Если топливо поступает от газовой магистрали, скорее всего применяют пропан-бутановые газовые горелки для котлов отопления.

Магистральный газ-метан – наиболее доступное природное топливо для котлов. Однако сейчас нет большой выгоды в цене на сжиженное голубое топливо (пропанобутановую смесь). Общее отопление, обеспечивающееся магистральным трубопроводом, тоже обходится недешево.

Котлы на газу, работающие на разных видах топливных смесей, имеют примерно одинаковую конструкцию. Есть небольшая разница в стоимости, но она тоже несущественна (под сжиженное топливо оборудование обойдется дороже). Сами горелки немного отличаются, имея разные форсунки под жидкое топливо и голубой газ.

Если природный газ к дому не подведен, применяют пропан-бутановые газовые горелки

Пропановые горелки требуют настройки на данный вид топлива с установкой жиклера. При горении огоньки пламени отдают желтоватым цветом, в дымоходе больше скапливается копоти. Жиклер отвечает за нормализацию давления.

Современные горелки работают в большом температурном диапазоне – от -50 до +50 °С. Часть оборудования можно приспособить под другие виды энергоносителей:

  • отработанное масло;
  • солярку;
  • мазут;
  • керосин;
  • пропанобутановую основу;
  • арктическое дизельное топливо.

Современные приспособления зачастую имеют в комплекте оба вида форсунок или универсальное оборудование под топливные разновидности, благодаря чему легко перенастраиваются.

Самодельные газовые горелки чаще всего используются в твердотопливных котлах

Безопаснее приобрести простое газовое оборудование, приспособленное под газ в баллонах. Самодельное оснащение хоть и более доступное, но небезопасное! Обычно осуществляют «переделки» на основе старых агрегатов.

Турбированные виды газовых горелок и их конструктивные отличия

Среди современного газового оборудования многие специалисты отдают предпочтение горелкам закрытого типа для турбированных котлов. Они самодостаточны в конструктивном плане, предполагают наличие компактного дымохода, который можно отвести даже в общую вентиляцию при автономном отоплении.

Отопительный агрегат со специальной камерой сжигания закрытого типа кислород получает извне – по специальной трубе подачи (коаксиальному дымоходу). Примерно таким же путем наружу выводятся продукты сгорания. Отопительное оборудование управляется посредством достаточно мощного вентилятора на автоматическом управлении.

Вентиляторные газовые горелки имеют и недостаток – это цена, обусловленная сложной конструкцией изделия

Такое приспособление стоит гораздо дороже, чем атмосферное отопительное оборудование. Однако за дополнительную плату покупатель получает ряд преимуществ, включая автономную работу в жилом помещении. Данное устройство, благодаря автоматическому управлению, отличается высоким уровнем безопасности,.

У турбированного оборудования самый высокий КПД и гибкая температурная схема

Топливо сгорает практически полностью, что важно для экологических показателей. Отмечаются и недостатки, включая конструктивную сложность, вызывающую затруднения при монтаже и ремонте

Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах

Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения

Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах. Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения.

Самодельные агрегаты

Некоторые умельцы делают атмосферные горелки для котлов собственными руками (под котлы, работающие на твёрдом топливе). Следует предупредить, что это небезопасно. Да и присоединить подобную конструкцию к магистрали газа никто не даст. Очень часто такие «поделки» делаются на основе каких-нибудь отработавших собственный век агрегатов работающих на газе. Не забывайте, что рукодельная атмосферная горелка для отапливания собственного дома – далеко не очень хороший вариант. Целесообразней купить Самый аскетический газовый энергонезависимый котел и перевести его на газ в баллонах.

Комбинированные версии

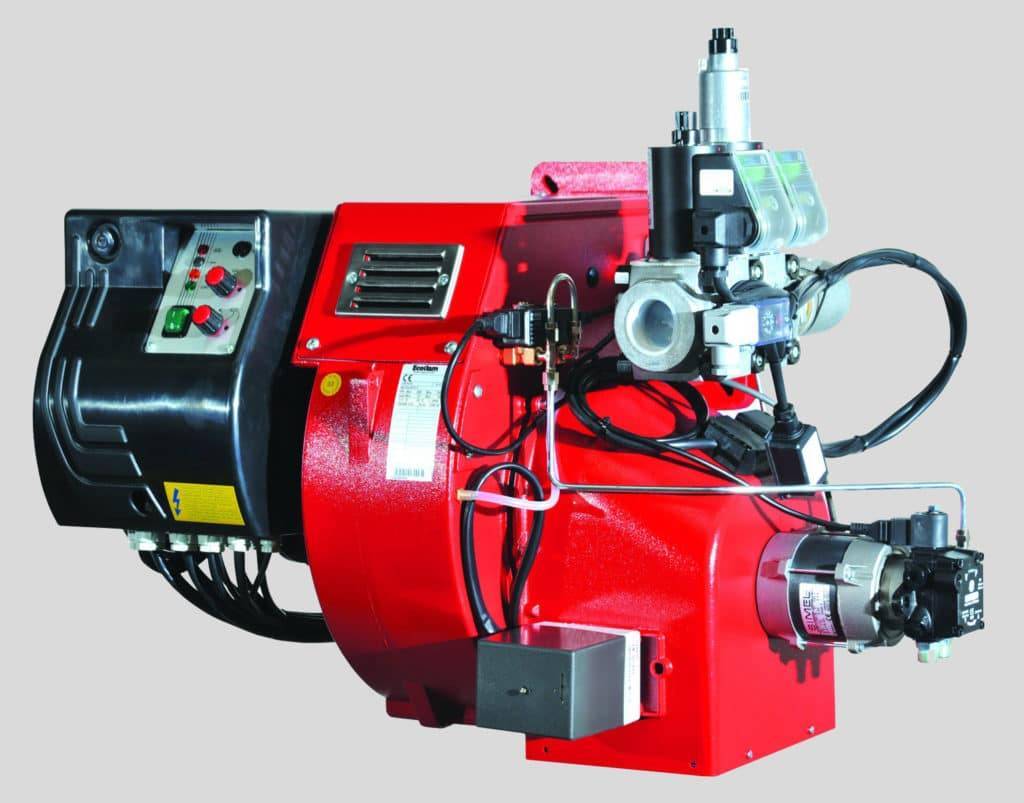

Комбинированная горелка

При использовании модулированной горелки горючим может служить и газ, и мазут, и солярка. При данных условиях не нужны какие-либо технические изменения оборудования.

В один блок внедрены опции для горения разного топлива. Такое достоинство актуально для хозяев, пока не имеющих магистрального газа. Также эта опция полезна для экономных трат топлива.

Эти отопительные горелки имеют тотальную автоматизацию для контроля над режимом сжигания, силой огня и другими действиями котла. Благодаря интеллектуальной автоматике минимизируется участие пользователя в контроле над газовой техникой.

Правда у этих горелок есть весомые недочёты, заметно снижающие их популярность:

  1. очень сложное устройство;
  2. низкий КПД;
  3. весьма сложная операция перенастройки аппарата при смене горючего. Здесь должен работать профессионал из газовой службы;
  4. колоссальные цены.

Как уже было замечено, горелки могут отличаться по методу управления огнём.

Выбор горелок для разных типов и моделей котлов

  • Горелка «Очаг». Она представляет собой устройство пневмомеханического типа, имеющее авторежим работы. Оно выключается самостоятельно, если:
    1. огонь погас;
    2. прекратилась подача газа;
    3. отсутствует необходимая тяга.

Эта модель имеет контроллер газового давления. Это дает возможность добиться равного горения огня, даже если в механизме происходят какие-либо неполадки. Такие решения отличаются легкостью в обслуживании из-за того, что в конвективной части не происходит скопление сажи.

  • Еще одной горелкой, о которой хочется сказать, будет модель «Куппер». Этот вариант универсален и подойдет для комбинированных котлов, конструкций, работающих на твердом топливе, от Kiturami или моделей российского производства бренда «Конорд». Преимуществом этой горелки также будет возможность ее монтажа без осуществления слесарных или сварочных работ.
  • Еще одно довольно популярное решение – горелка для ДКВр. Такое блочное устройство используется там, где есть принудительная воздухоподача. Используется такое решение для паровых котлов промышленного назначения и имеющих соответствующую мощность. КПД у них составляет около 94-95 процентов. Подобная конструкция работает либо в диффузионном, либо в надувном варианте. Чтобы повысить ее эффективность часто используют мощные итальянские вентиляторы.

Самодельные агрегаты

Есть умельцы, которые переделывают отопительные системы своими руками. В интернете можно найти даже необходимые схемы изменения устройств газовых горелок, их установки и регулировки.

Обычно на изготовление отопительных систем в качестве материала используется металл. Топка из чугуна была бы куда более надежной. Тем не менее в домашних условиях использовать его не представляется возможным.

Отличным вариантом ручной работы является заказ системы у специалистов. Они смогут изготовить устройство в соответствии со всеми пожеланиями заказчика. Однако не исключена вероятность наличия в котлах дефектов, которые могут проявиться спустя некоторое время.

Для чего нужны самодельные отопительные агрегаты? Дело в том, что отмеченные варианты отличаются более низкой стоимостью. Их делают в основном из-за желания хорошо сэкономить. В то же время указанные варианты уступают своим фабричным аналогам в эффективности.

Изготавливаются обычно только твердотопливные и электрические агрегаты. Мастерить газовый, а также дизельный котел крайне опасно. Кроме того их установка в доме строго запрещена.

По принципу работы самодельное изделие ничем не отличается от покупного варианта. В нем будет сгорать горючее и нагреваться теплоноситель заполненный водой.

К основному недостатку данного агрегата можно отнести отсутствие гарантии. Заводское оборудование будет работать и выполнять свои функции. Даже если покупатель наткнется на брак, он сможет поменять продукт на другой.

В качестве горючего в агрегатах, сделанных своими руками, лучше использовать пеллеты, дрова, уголь. Эти материалы менее опасны, чем газ. На основе последнего делать отопительные устройства нельзя.

Простые твердотопливные агрегаты являются самыми популярными и распространенными самодельными устройствами. Они просты, а их конструкция во многом схожа с обычной печью. Кроме того, они отличаются универсальностью.

Как и обычная печь, данные системы способны функционировать на любом твердом топливе. Главное, чтобы горело.

Основные части газового котла.

Эффективность самодельного оборудования существенно ниже заводского. На нее оказывают влияние многие факторы.

Среди них:

  • теплоизоляция;
  • полнота сгорания;
  • правильность выводов.

КПД агрегата напрямую зависит от температуры сгорания. Чем она выше, тем ниже эффективность. В качественных системах температура в топке поддерживается на уровне 120–150°С. Более высокие ее значения снижают сохранность труб. Это в свою очередь существенно сокращает долговечность агрегата.

При изготовлении отопительных котлов с горелкой лучше максимально обезопасить себя от возможных последствий ее работы. Поэтому следует рассмотреть отдельную покупку автоматической газовой горелки, которая будет установлена в атмосферной или дутьевой котельне.

Своими руками можно изготовить и электрические отопительные агрегаты. Их конструкция может быть различной. Все зависит от запросов человека. Самым простым вариантом является установка ТЭНа прямо в систему отопления. В таком случае отпадает необходимость в изготовлении котла.

Труба с нагревателем должна иметь достаточно большой диаметр. Она должна легко сниматься для проведения ремонта и чистки.

Отдельного внимания заслуживают системы без нагревателя. Его роль выполняет сама вода. Через нее пропускается ток, и за счет движения ионов воды происходит нагрев. Сама жидкость должна содержать соль.

Изготовить подобное устройство крайне тяжело. Электрический ток проходит непосредственно через теплоноситель, поэтому всю систему необходимо надежно изолировать.

Одной из опасностей данного устройства является электрический пробой. По сути, то же, что и короткое замыкание. Также в системе может скапливаться газ. В результате эффективность отопления снизится.

Из всего вышесказанного, лучшим вариантом является твердотопливный агрегат. Собрать его корпус можно из жаростойкой стали. Она отличается повышенной прочностью, меньшей изнашиваемостью и высокой стойкостью к термическим воздействиям.

Тем не менее жаростойкая сталь стоит дорого и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

Важно понимать, что без должного опыта и навыков, лучше не мастерить отопительную систему собственноручно. Безопасность должна быть на первом месте

Достаточно допустить даже одну неточность, и это может привести к плачевным последствиям.

Турбированная горелка

В этом случае кислород в камеру сгорания поступает с помощью вентиляторов, которые предусматриваются конструкцией котла. Такие отопительные агрегаты обладают более высоким по сравнению с атмосферными моделями КПД. Естественно, они потребляют значительно меньше топлива, что отражается на кошельке владельца. Нередко турбированные (вентиляторные) горелки не входят в базовую комплектацию котла, и их приходится покупать самостоятельно.

Несмотря на экономичность, такие газовые модули для котлов отличаются высоким уровнем шума, издаваемого вентилятором, энергозависимостью (установка котла в местах нестабильной подачи электроэнергии крайне нежелательна), а также более высокой стоимостью.

Монтаж газовой горелки в отопительную печь

Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.

Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.

Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.

Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.

Сам процесс установки не сложный и производиться в следующей последовательности:

  1. Снимают дверцу топки.
  2. Размещают в топочном пространстве горелку.
  3. Щиток укрепляют в рамке дверцы.
  4. Подключают автоматику согласно инструкции производителя.

В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.


Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника

Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.


Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ. Подключение автоматики, размещение пульта и термобаллона

Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.

Запуская отопление, следует сначала выбрать минимальную тепловую мощность, разогревая печь непрерывно и понемногу или, если нет регулировки мощности, циклически, включая и выключая горелку

Особенно это важно для кирпичной печи — сильный непрерывный нагрев остывшего кирпича может привести к его растрескиванию

Обслуживание

Неважно, какого типа горелка установлена на вашем газовом котле: заводская или самодельная

Специалисты обращают внимание, что с небольшой периодичностью ее необходимо чистить. Некоторые советуют проводить продувку, но учтите, что эти приборы предназначены для работы на природном газе с давлением не выше 0,15 бара на выходе

И если для продувки использовать компрессор, которые нагнетает воздух до 6-10 бар, то есть большая вероятность, что можно просто горелку вывести из строя. Поэтому будьте предельно внимательными.

Оптимальный вариант – газовую горелку промыть и высушить. Но в любом случае ее придется снимать, по-другому хорошо ее очистить, просто не получится.

И последнее

Неважно, какого типа горелку вы используете в газовом котле для отопления, важно правильно ее настроить или задать параметры настройки. Именно от этого будет зависеть качество создаваемой воздушно-газовой смеси, ее точные пропорции

А, соответственно, и эффективность сгорания самого топлива.

Прочие различия

Рассмотрим разделение газовых горелок по типу розжига. Самый простой вариант – с горящим запальником (фитилем). При срабатывании автоматики, фитиль поджигает газ и котел начинает греть теплоноситель. Минусов здесь два – повышенное потребление газа и низкая безопасность (запальник может потухнуть). Первичный розжиг осуществляется спичками или с помощью пьезоэлемента, дающего искру.

Природный газ из магистрали дает ровное горение, не образуя излишней копоти на стенках дымоходной трубы.

Электронный розжиг горелки предусматривает наличие в газовом котле высоковольтного преобразователя. Энергия берется от батареек или электрической сети. Первый вариант применяется в энергонезависимых котлах, в которых отсутствует электронная автоматика. Второй вариант актуален для сложных агрегатов с электроникой на борту. Вместе с таким розжигом часто ставятся модули ионизационного контроля наличия пламени.

Также существует дележка по виду используемого топлива. Природный газ, поставляемый из магистрали, более чистый, он подается с оптимальным давлением (случаи скачков давления в обе стороны мы не рассматриваем). Пламя в котле получается чистым, без копоти. Оборудование подключается к сети без переделок. Существуют горелки, умеющие работать на пропане – для этого нужна настройка системы и установка жиклера. Пламя от горения пропана отдает желтым цветом, наблюдается повышенное отложение копоти на дымоходе.

Жиклеры позволяют нормализовать давление пропана до приемлемого значения – они поставляются в комплекте или приобретаются отдельно.

Советы по выбору

Правильный выбор газогорелочного устройства может рассматриваться совместно с правильным выбором котлоагрегата. Все заводские отопители бытового назначения комплектуются такими устройствами, которые в максимальной степени подходят для данной конструкции.

Тем не менее, нужно разбираться в маркировке газовых горелок для котлов, чтобы понимать, какой процесс нагрева она может обеспечить.

Существуют и более сложные модификации, например, горелка для котла КЧМ — оснащается тремя форсунками. Наиболее часто применяется при переходе котлов с твердого на природный/сжиженный газ.

«Купер» – горелочный аппарат комбинированного типа, работающий на разнообразных видах топлива и имеет простой вариант монтажа.

Из всего вышесказанного можно сделать одно очень важное заключение — горелка для газовых котлов считается “сердцем” любого агрегата. Ее не возможно рассматривать отдельно или заменять на другие модификации самостоятельно, поскольку котлы и горелки — одно конструктивное целое

Использование самодельной горелки в заводских котлах не допускается. Собственнику котла нужно разбираться в принципах работы горелочного устройства, чтобы обеспечить максимальную и продолжительную работоспособность оборудования.

Рекомендация выбора котла на газе и дровах

На выбор комбинированных котлов отопления под дрова и газ, влияют технические параметры отапливаемого здания, необходимость в автоматизации процесса горения

Обращают внимание на наличие или отсутствие дополнительных функций в устройстве

Главными критериями выбора являются:

  • Производительность – одного киловатта мощности достаточно для обогрева 10 м² здания. Котел подбирают в соответствии с необходимостью в тепловых затратах здания. Для помещения в 100 м², потребуется установить 10 кВт модель, для 200 м² — 20 кВт и т.д.
  • Наличие контура горячего водоснабжения – выбрать универсальный котёл с ГВС несколько сложнее. Во время работы, определенное количество мощности будет затрачено для подогрева бытовой воды. Поэтому, расчет необходимой мощности двухконтурных котлов осуществляют с учетом запаса в тепловой энергии в 15-20%. Для типового здания в 100 м², минимальная мощность отопительного оборудования составит 12 кВт.
  • Встроенный ТЭН – наличие электрического нагревателя, существенно увеличивает функциональность котла. Автоматическое переключение на нагрев ТЭНом, происходит благодаря установленному чувствительному контроллеру.В настройках большинства моделей присутствует режим, позволяющий поддерживать минимальный нагрев теплоносителя (+5-10°С) и тратить минимальное количество электроэнергии, что удобно, если требуется оставить здание на некоторое время зимой, без полноценного обогрева.
  • Особенности конструкции – как уже отмечалось, многотопливные котлы могут иметь одну универсальную камеру сгорания, предназначенную для попеременного использования газа и дров, либо отдельные топки, под каждый вид топлива. Второй вариант предпочтителен по причине того, что перевод котла с дров на газ осуществляется в автоматическом режиме.

При подключении котла к магистральному газу, потребуется сделать проект и получить все необходимые разрешения на ввод в эксплуатацию. Правила установки такие же, как и для любого другого газового оборудования.

Основные производители древесно-газовых котлов

Еще одним немаловажным аспектом, влияющим на выбор битопливного котла, является страна изготовитель и торговая марка отопительного агрегата. Качественное оборудование изготавливается в ЕС, России и Украине:

  • Украинские и российские комбинированные котлы – полностью адаптированы под реалии отечественной эксплуатации, нечувствительны к качеству топлива, перепадам напряжения в сети. Отопительные котлы на дровах и газе, российского производства, выпускают несколько ведущих производителей: Куппер ПРО (компания Теплодар), Zota MIX, Каракан (новосибирский концерн «СТЭН»), PARTNЁR (новосибирский производитель КОСТЁР), СТС (украинский производитель «Стальные Твердотопливные Системы).
  • Европейские комбинированные котлы – продукцию на рынке отопительного оборудования предлагает более десятка различных компаний. Неизменным спросом пользуются следующие марки: Wirbel (австрийско-немецкая компания с одноименным названием), Jaspi (финский концерн, специализирующийся на производстве твердотопливных котлов).

Что касается качества сборки и надежности, европейские агрегаты несколько обгоняют отечественные аналоги. В российских котлах явно заметны недоработки, особенно, что касается автоматизации устройства и работы в режиме газогенерации.

Качество российского оборудования постоянно улучшается, учитываются пожелания покупателей. Со временем можно ожидать выпуска конкурентно способной продукции.

Сколько стоит оборудование на газе и дровах

Ценовая политика зависит от месторасположения завода изготовителя и известности бренда. Многотопливный котел PARTNЁR, российского производителя, обойдётся в 22 -24 тыс. руб, в зависимости от мощности и комплектации.

Финский аналог Jaspi стоит от 120 до 150 тыс. руб. Существенная разница. Правда потребитель, за эти деньги, получает практически полностью автономную станцию с накопительной емкостью и автоматикой, полностью контролирующей процесс горения. В случае российского котла, все процессы придется регулировать вручную.

Самостоятельная переделка газового котла под дрова, нередко обходится в приблизительную стоимость обычного многотопливного агрегата отечественного производства.

Газовая горелка своими руками

Итак, рассмотрим, как делаются газовые горелки для котлов отопления своими руками. Самодельную газовую горелку для твердотопливного котла можно собрать на базе вентиля от кислородного баллона, например, ВК-74. Его выходной патрубок следует оснастить самодельным штуцером, который посредством резинотканевого шланга можно будет подключить к редуктору.

На входном патрубке, предназначенном для ввинчивания в баллон, нужно установить колпачок с отверстием для подключения жиклера. Последний может быть позаимствован у газовой плиты или паяльной лампы.

К колпачку необходимо приварить сопло – отрезок стальной трубы длиной 100 мм, толщина стенки которой составляет 2 мм.

Между колпачком и соплом должен остаться зазор в 15 мм, через который будет осуществляться забор воздуха, поэтому сначала к колпачку нужно приварить три отрезка толстой проволоки, а уже к ним – трубу-сопло.

Поджигается самодельная горелка в три приема:

  1. Открываем кран на магистрали газоснабжения или на баллоне (в случае использования сжиженного газа).
  2. Подносим к соплу спичку, зажигалку или горящий фитиль из бумаги.
  3. Открываем вентиль.

Мощность данного устройства можно регулировать, закрывая или приоткрывая вентиль. Наиболее горячей является зелено-голубая часть пламени.

Настройка сопла состоит в том, чтобы расположить факел в его центре. Для этого несколько подгибают держатели из проволоки.

Если горелка нужна для работы, к ее соплу следует приварить наконечник, изогнутый под углом 45 градусов.

Основой для самодельной газовой горелки может выступать и стальной баллонный вентиль. На его патрубок навинчивают заглушку с проделанным в ней отверстием под жиклер. В данном случае «донором» жиклера служит паяльная лампа, сопло которой имеет диаметр 0,8 мм. Сопло самой горелки должно иметь диаметр 30 мм. Меняя его длину при помощи насадок, можно регулировать величину факела. Роль регулятора может играть вентиль.

Вентиляторные горелки

Газовые горелки вентиляторного типа функционируют по несколько иному принципу: кислород в данном случае подается принудительно, а его объемы достаточно точно контролируются. В большинстве случаев они используются в котлах с закрытыми камерами сгорания, работающими с наддувом. В подобных моделях топливо смешивается с кислородом уже на выходе.

Используются вентиляторные горелки (их еще называют наддувными) в том котельном оборудовании, где имеет место высокий уровень автоматизации, а участие в процессе человека практически полностью исключается.

Также стоит отметить, что такие устройства обычно характеризуются блочным исполнением. В таких случаях имеется газовый мультиблок, который состоит из:

  1. газового фильтра;
  2. регулятора давления;
  3. реле, которое необходимо для отключения прибора в случае снижения давления и принудительного розжига в случае его возобновления;
  4. регулятора расхода топлива;
  5. редуктора.

Обратите внимание! Более современные мультиблоки включают в себя еще реле, которое контролирует работу вентилятора. Если электрический двигатель останавливается, то реле отключает горелку

Такие горелки газовые для котлов энергозависимы, поэтому их рекомендуется дополнительно укомплектовывать источником постоянного питания. Настраивать горелку в котле не нужно, поскольку здесь есть сервопривод, который контролирует положение воздушной заслонки (она необходима для регулировки количества кислорода, идущего на горение).

Вентиляторные

В таких устройствах воздух нагнетается вентилятором в том количестве, которое потребуется. Благодаря принудительной подаче кислорода удается выиграть в следующем:

  1. Мощность ничем не ограничена – с помощью вентилятора любое количество газового топлива можно обеспечить достаточным для полного сгорания объемом воздуха.
  2. Камеру сгорания можно сделать закрытой, то есть изолированной от помещения котельной. Воздух в такую камеру поступает извне – по специальному воздухопроводу. Соответственно, исключается опасность попадания дымовых газов в дом из-за обратной тяги, а требования к приточной вентиляции котельной снижаются. В котле с атмосферной горелкой устройство закрытой камеры было бы невозможно, так как сила естественной тяги не смогла бы преодолеть аэродинамическое сопротивление воздуховода и доставить к горелке достаточное количество воздуха. Следует подчеркнуть, что для функционирования котла с закрытой камерой устанавливать отдельный воздуховод не нужно: применяются т.н. коаксиальные дымоходы, представляющие собой трубу в трубе. Дымовые газы отводятся по внутренней трубе, а свежий воздух подводится по цилиндрическому каналу между стенками труб — внутренней и наружной.
  3. Устройства с принудительной подачей воздуха «умеют» производить самонастройку, благодаря чему участие пользователя сводится к минимуму.


Наддувная газовая горелка

Вентиляторные горелки стоят дороже атмосферных и более шумны в работе. Кроме того, они не могут работать без электричества, поэтому их приходится оснащать источниками бесперебойного питания.

Существует еще один тип горелок — диффузионно-кинетические. Такие устройства обычно можно видеть в мощных обогревателях промышленного уровня. Они сочетают в себе принципы атмосферной и наддувной горелок.

Если вам необходимо обогреть подсобку или дачу, необязательно покупать отопительный прибор. Можно изготовить простой обогреватель своими руками, сэкономив приличную сумму.

О характеристиках и типах комбинированных котлов читайте тут.

А здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/gazovyj-konord-otzyvy.html вы можете ознакомиться с отзывами людей об использовании котлов газовых Конорд.

Классификация по способу подачи воздуха

Подача, объем и качество смешения воздуха с газом является основой эффективной работы устройства, а от этого будет зависеть, может ли оно выйти на свои нормативные показатели по тепловой мощности и КПД.

По способу подачи воздуха устройства группируются:

  • бездутьевые — воздушные массы поступает к устью горелки за счет разрежения в топочной камере;
  • инжекционные, в них воздушные потоки втягиваются к устью горелки для котлов отопления, струей газа;
  • дутьевые, топочный воздух поступает в топку с использованием центробежного вентилятора.

Низкотемпературная

В котлах с открытыми топками монтируют устройства атмосферного типа. Принцип их функционирования довольно прост. Газ под давлением в магистрали поступает к запальнику через эжекторное устройство, тем самым затягивая воздух из топочной.

Розжиг производится малым объемом низкотемпературного пламени от фитиля запальника. Такой вариант используется для маломощных бытовых отопителей. Они обладают низким стоимостным показателем, простой эксплуатацией и работают с малым уровнем шумности.

Инжекционная горелка для котла

Это конструкции газовых горелок имеют повышенные показатели тепловой мощности. Эффективность их работы связана с тем, что еще до поступления газа в камеру, он обогащается кислородом из воздуха.

Получение рабочей смеси осуществляется в несколько стадий. По данному принципу работает жидкотопливная кровельная горелка.

Сгорает подобная смесь в виде малогабаритных факелов, поэтому они еще именуются микрофакельными. В топке, все время функционирует запальник либо пилотная форсунка. В сравнении с дутьевыми вариантами, такая модель, потребляет газа до 20% больше.

Дутьевая

В закрытых топках воздух подается дутьевыми вентиляторами. Такие горелочные варианты не являются универсальными, а рассчитываются под конкретный котел, например, как газовая горелка ГГС.

Для собственника индивидуального отопления — это огромное преимущество, потому что такое устройство идет с базовой комплектацией котла и его не нужно специально устанавливать и настраивать.

Горелочный блок оборудован такими узлами:

  • фильтр очистки газа;
  • регулятор по давлению газа;
  • регулятор по расходу газа;
  • газовый редуктор;
  • первичные датчики;
  • электрореле для автоматического отключения/включения горелочного устройства по результатам настройки котла;
  • электрореле вентилятора, останавливает подачу газа при отключении двигателя дутьевого устройства.

Такая система энергозависима, поэтому специалисты рекомендуют при ее работе устанавливать резервное электропитание в виде бесперебойника.

Что представляет собой данное устройство?

Газовая горелка для котла – это конструкция, предназначенная для смешивания газа и кислорода с целью получения максимального количества тепловой энергии в результате сгорания топлива. После смешивания горючее подается на выходные отверстия. Именно здесь происходит возгорание от электричества или от пьезоэлемента.

Обычно горелка предназначена для работы на конкретном виде топлива, однако в последнее время передовые производители все чаще комплектуют котлы универсальным оборудованием, которое при переходе с одного вида топлива на другое не требует переналадки техники.

Исходя из того, каким образом в камеру сгорания подается воздух, выделяют такие виды устройств, как:

  • • Диффузно-кинетические конструкции;
  • • Атмосферные горелки;
  • • Турбированные конструкции.

Как известно, пользователь может выбирать интенсивность нагрева теплоносителя в системе с помощью системы регулирования пламени. По этому принципу горелочные модули делятся на 1-, 2-ступенчатые, плавно регулируемые 2-ступенчатые конструкции, а также модулируемые агрегаты.

Не секрет, что газовая горелка для котла является элементом повышенной опасности. Именно поэтому ее конструкция должна соответствовать некоторым установленным требованиям. В первую очередь она должна обеспечивать стабильное горение и быстрое воспламенение смеси топлива и кислорода. Помимо этого, горелка ни в коем случае не должна издавать излишнего шума в процессе работы, а также нежелательные вибрации. Замена вышедшего из строя элемента должна производиться легко.

Каждый тип газовой горелки для котла имеет свои плюсы и минусы. Чтобы у вас была возможность выбрать именно ту технику, которая соответствует вашим потребностям, рассмотрим подробно каждый из существующих ныне типов горелок.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
