Геотермальные тепловые насосы для отопления, как своими руками сделать установку, особенности применение воздушной и тепловой энергии

Геотермальное отопление: цена

Ниже мы привели усредненные цены на оборудование и монтажные работы по обустройству такой системы в доме. условия: площадь отапливаемого помещения примерно 200 метров квадратных, тепловая мощность насоса – 15 киловатт. Цены в рублях.

Тепловой компрессор – около 260000.
Буфер – 45000.
Емкость косвенного нагрева – 50000.
Циркуляционный насос – 10000.
Трубопровод, фитинги и прочее вспомогательное оборудование – 25000.
Электропроводка, утеплители – 10000.

Добавьте ко всему этому стоимость установки – минимум 60000. Получается, что все оборудование с земляными работами и монтажом котельной обойдутся в среднем в 480000 рублей.

Насколько перспективен геотермальный обогрев?

Системы отопления данного типа не очень популярны среди населения ввиду высокой себестоимости. Цены, которые мы привели выше – это лишь минимум. В целом же если устанавливать такую систему под ключ, то стоимость ее может резко возрасти до одного миллиона рублей! 1/3 этой суммы, как известно, занимает тепловой компрессор.

И тут хотелось бы в качестве примера привести западноевропейские страны. В них, если кто не знает, если владелец участка оборудовал себе геотермальное отопление дома, то есть, самовосстанавливающееся, то правительство обязано компенсировать ему определенную часть потраченных средств.

Вместе с тем, такая система способна окупиться всего за пять лет. Кроме того, она не требует при работе вмешательства человека, ввиду полной автономности, так что это не только экономно, но еще и предельно удобно, особенно по сравнению с другими способами отопления.

Особенности монтажа таких систем

Вне всяких сомнений, едва ли найдется желающий бурить полуторакилометровую скважину для того, чтобы отопить частный дом. Но если вы проживаете в местности, где горячая вода буквально бурлит из-под земли и это не имеет никакого отношения к коммунальным службам, то можете оборудовать на участке геотермальное отопление без каких-либо особых затрат. То есть, не очень больших.

Этап 1. Для начала необходимо определить, где именно и на какой глубине находятся подземные горячие воды.

Этап 2. Затем необходимо пробурить скважину соответствующей глубины, а лучше сразу двух. Одна из них будет предназначаться для того, чтобы снабжать жилье горячей водой, а вторая – чтобы отводить в почву уже остывшую воду.

Этап 3. Последний этап – монтаж теплового насоса и его дальнейшая настройка. Более того, нужно установить трубопровод в соответствии с приведенными в данной статье схемами.

Отопительное оборудование, которые устанавливаются в сам дом, будет вполне традиционным. Как уже говорилось, это может быть либо теплый пол, либо самые обычные радиаторы.

Обратите внимание! Всем известно, что в геотермальных источниках вода едва ли является чистой и дистиллированной. В ней могут присутствовать соли и прочие механические примеси, из-за чего подавать ее напрямую в отопительные магистрали нельзя

Более того, в некоторых источниках содержится уж слишком горячая вода, способная попросту разрушить трубопроводы. Дабы избежать всех этих неприятностей, геотермальная вода используется для подогрева воды в системе, то есть, вода в данном случае нагревают другую вода, а последняя попадает в отопительные приборы. Это еще называют непрямым способом обогрева. Он хорош тем, что позволяет не только отопить помещение, то и принять горячий душ – в большинстве источников количества воды более чем достаточно для этого.

Эффективность такой системы очень быстро перекроет все расходы на ее установку. А если учесть, что она еще и полностью безопасна в экологическом плане, да и источник тепла все время самовосполняется, то вывод напрашивается один: геотермальное отопления дома рекомендуется всем, у кого на участке есть доступ к горячей воде.

Варианты геотермальных установок

Как уже было сказано выше, теплонасосы могут получать энергию из воздушной среды, грунта и водоемов. Они различаются по типу используемого теплоносителя как на внутреннем, так и наружном контурах. В зависимости от функций и используемых элементов, установки делят на несколько видов:

Система типа «вода-вода», использующая энергию тепла водных ресурсов. Принцип работы основан на способности воды сохранять довольно высокую температуру в нижних слоях. Трубы с теплоносителем оснащают грузом для погружения в воду. Если рядом с участком отсутствует водоем, используют потенциал грунтовых вод. Основными преимуществами таких установок являются низкие затраты на обустройство, невысокие теплопотери, отсутствие необходимости в использовании мощных насосных станций.
Система «земля-вода», отбирающая тепло грунта с помощью тепловых коллекторов и зондов. Это лучший способ создать автономное отопление в загородном доме, независимо от расположения объекта. В состав установки входит теплообменный аппарат, который размещают ниже уровня промерзания грунта, а также сам тепловой насос. Последний использует обратный цикл Карно (функционирует как холодильная установка, только наоборот, то есть выделяет тепло). Системы этого типа используют два теплоносителя: антифриз (или рассол), получающий тепло из грунта, и фреон, циркулирующий в контуре, который соединен с отопительными радиаторами. Количество теплоты, вырабатываемой такой системой, в 4 раза превышает количество электрической энергии, затрачиваемой на ее выработку. Одним из недостатков системы является то, что земельные участки с обустроенными коммуникациями уже непригодны для сельскохозяйственных нужд.
Система «воздух-вода» использует воздушную среду (самый доступный и возобновляемый источник). Главное преимущество состоит в том, что такие системы просты в монтаже и обслуживании. К недостаткам относят чувствительность к внешним температурным режимам. Наибольшая эффективность достигается при температуре воздуха -15°C. При сильных температурных колебаниях существенно снижается эффективность работы установки.

Выбор типа системы зависит от особенностей отапливаемого объекта, места его расположения, средней температуры окружающей среды на протяжении года и в определенные сезоны.

Как работает геотермальное отопление?

Данный вид отопления у нас пока считается новинкой, но ведь ничего сверхнеобычного в нем нет.

Это просто новый способ применения старого доброго теплового насоса, который имеется в каждом холодильнике.

Родным братом системы геотермального отопления можно считать кондиционер, работающий в режиме «зима». Ведь это устройство греет воздух вовсе не с помощью ТЭНов, как думают некоторые.

Кондиционер, так сказать, перекачивает тепло, добываемое им из промозглого осеннего воздуха снаружи помещения. Ту же задачу выполняет тепловой насос в геотермальной установке, только в качестве источника тепла используется грунт или вода с температурой +5 — +7 градусов.

Как же получается, что ледяная на ощупь среда выступает в роли источника тепла? Это становится возможным благодаря замечательной способности газов нагреваться при сжатии и остывать при расширении.

Если порции газа дать нагреться от одной среды, а затем перенести в другую и там сжать, он станет еще более горячим и будет отдавать тепловую энергию этой второй среде, даже если она имеет более высокую температуру, чем первая. Теперь снова вернем газ к первоначальному давлению, одновременно перенеся его в первую среду.

Геотермальное отопления — принцип работы

Его температура упадет ниже первоначальной, ведь часть внутренней энергии была отдана в виде тепла на этапе сжатия. Следовательно, газ снова начнет нагреваться от первой среды.

Повторяя операцию снова и снова, мы будем «перекачивать» тепло из одной среды в другую в противоположном естественному теплообмену направлении. Этот процесс называется «циклом Карно» и именно на нем основан принцип работы теплового насоса в системе геотермального отопления.

Виды коллектора грунт вода

Коллектор грунтового теплового насоса может быть двух видов (рис. 2):

Вертикальный;
Горизонтальный.

Рис. 2 Виды коллекторов для грунтовых насосов: вертикальный и горизонтальный Вертикальный коллектор – это длинный трубопровод, опущенный в скважину длина, которой составляет от 40 до 150 м. Этот вид теплообменника лучше горизонтальных тем, что на такой глубине температура больше. Если скважина очень глубокая то теплообменник оснащается еще защитной обсадной трубой, а если глубина сравнительно не большая, то это не обязательно. Но значительным недостатком такого способа размещения коллектора является высокая стоимость такой скважины.

Конечно, специалисты рекомендуют бурить скважину глубже. Но если техника или почва не позволяют, то можно сделать несколько скважин. Например, можно сделать одну скважину глубиной 80 м, а можно 4 скважины по 20 м. Главное чтобы суммарный результат получился достаточным для отопления дома. Может быть каменистая почва, с которой достаточно тяжело работать, в ней можно пробурить скважины не более 15-20 метров.

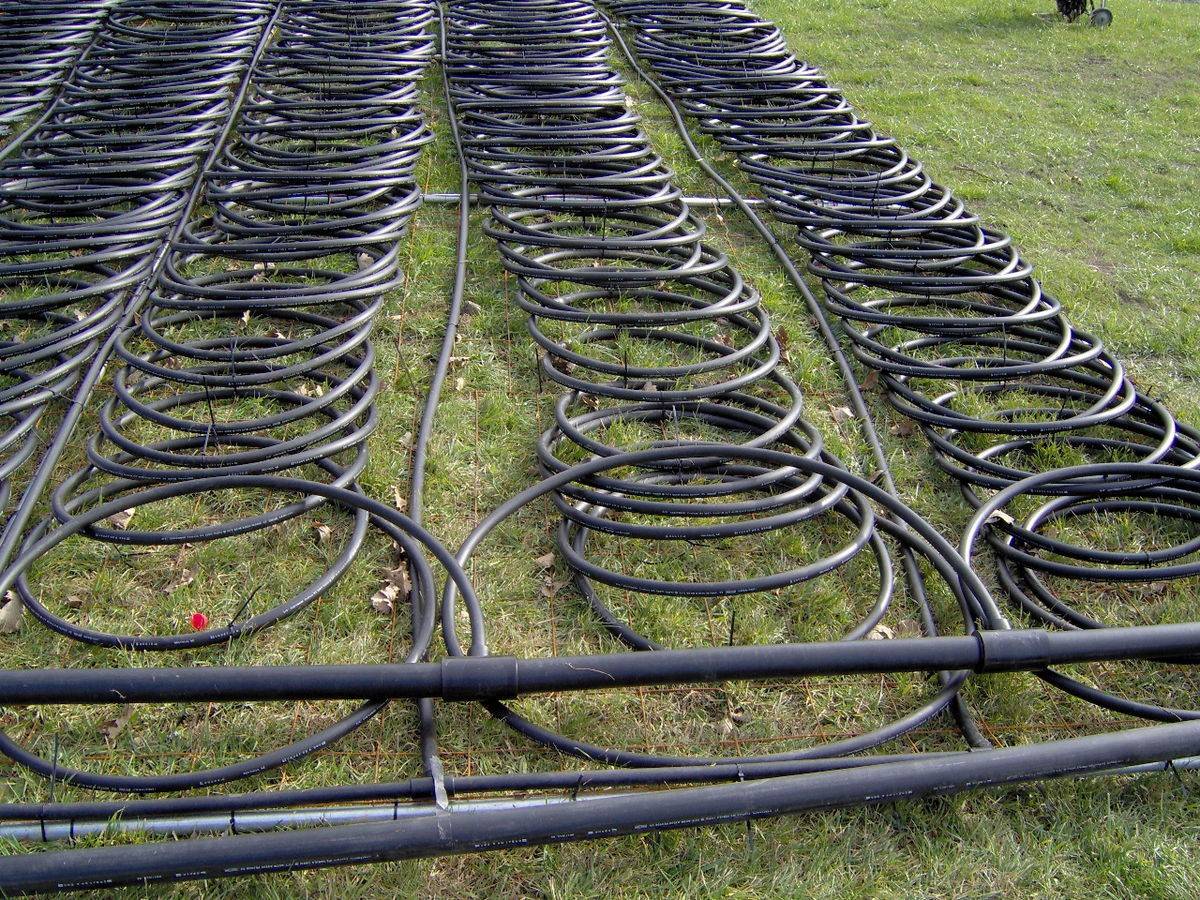

Горизонтальный коллектор (рис. 3) – этот вид грунтового коллектора для насоса грунт вода выглядит как трубопровод, который выложен в горизонтальном положении на определенную глубину, под слоем земли. Этот коллектор легко устанавливается.

Рис. 3 Внешний контур насоса грунт-вода

Площадь, на которую устанавливается коллектор земляного теплового насоса достаточно большая в отличие от вертикального варианта, на который нужен небольшой кусочек земли. Как правило, горизонтальный теплообменник занимает от 25 до 50 м2, а может и больше, смотря какая отапливаемая площадь. Негативным фактором этого варианта является то, что территория с этим коллектором может использоваться только под газон.

Зависимо от различных обстоятельств теплообменник может укладываться зигзагом, петлями, змейкой и т.д

Очень важно, какая теплопроводность у грунта, в который устанавливается теплообменник. Это зависит от качества земли, например, если почва влажная, то теплопроводность больше, а если почва песчаная, то теплопроводность маленькая

Если есть много петель в теплообменнике, то в комплектации обязательно должен быть циркуляционный насос.

Основные виды систем геотермального отопления для дома

Если с основными принципами работы геотермального отопления загородного дома разобрались, стоит рассмотреть не менее важный вопрос и выяснить, какие бывают виды систем. Они отличаются исключительно по типу теплообменника, использование каждого из которых зависит от многих факторов. В зависимости от особенностей участка и характеристик той или иной местности могут использовать три типа теплообменников:

Горизонтальный теплообменник. Устройство системы отопления на основе горизонтального теплообменника предполагает наличие большого земельного участка, не задействованного под огород и сад. К примеру, чтобы отопить дом, площадью 200 кв.м., надо задействовать земельный участок площадью не менее 600 кв.м. В этом случае трубы укладываются в специально подготовленные траншеи, выкопанные несколько ниже уровня промерзания грунта. Эта глубина различна и зависит от особенностей конкретного региона.

Вертикальный теплообменник. Использование данного типа теплообменников позволяет сэкономить место, его можно оборудовать, не повредив ландшафт местности. Для того чтобы углубить специальные геотермические зонды необходимо использование специального бурильного оборудования, что требует большого вложения средств. Глубина скважины, в которую помещается зонд, может достигать 100-150 метров, а ее диаметр составляет всего 100-150 мм.
Теплообменник, размещаемый в воде. Устройство теплообменника данного типа является самым экономным вариантом, однако воспользоваться такой системой могут только владельцы домов, расположенных рядом с водоемом, расстояние до которого не превышает 100 метров. В этом случае можно с наименьшими затратами организовать геотермальное отопление частного дома, используя тепловую энергию воды. Трубы теплообменника, при этом, укладываются на дно водоема, глубина которого составляет минимум 2,5-3 метра, притом, что его площадь должна быть не менее 200 кв.м.

Прежде чем приступить к монтажным работам не достаточно знать принцип работы геотермального отопления, важно сопоставить свои финансовые возможности и взвесить все за и против, учитывая особенности местности и характеристики земельного участка. Если возле вашего дома находится водоем, удовлетворяющий всем перечисленным требованиям, то вам несказанно повезло, ведь в этом случае организовать отопление дома можно самостоятельно, и для этого вам даже не потребуется разрешения контролирующих органов

Что касается остальных типов конструкции, то, в случае с использованием горизонтального теплообменника, вам необходимо иметь много свободной земли, а если вы решили смонтировать вертикальный теплообменник, надо иметь достаточный запас средств, необходимых на выполнение дорогостоящих бурильных работ

Источники тепла и способы доставки энергии

Источником тепла для теплового насоса может являться любой ресурс, который не уходит в отрицательную температуру даже зимой.

Но даже низкопотенциальные источники можно эффективно использовать. Для этого придется делать длинный контур сбора энергии. Это один из самых заметных минусов такой системы – занимает большую площадь вокруг дома. К этому прилагаются большие затраты на специальное оборудование и наружный контур сбора тепла.

Вода

В холодное время года вода под ледяной коркой имеет положительную температуру. Для перемещения тепловой энергии к насосу используют полимерные трубы, по которым течет антифриз или соляной раствор, то есть любая незамерзающая жидкость.

Грунт

Грунт ниже зоны, до которой промерзает земля, всегда положительной температуры. Отопление с помощью грунта делится на вариант с горизонтальным коллектором и вертикальным.

Горизонтальные геотермальные контура

Для системы горизонтальных геотермальных контуров необходимо как минимум 200 м² площади. Первым делом нужно снять промерзающий слой грунта около 1,5 м (зависит от местности). Глубже летнее тепло уже не проникает, поэтому копать дальше не имеет смысла.

Вертикальные зонды

Вертикальные зонды более эффективны, поэтому их потребуется меньшее количество. Они опускаются на глубину ниже 20 м к стабильной температуре выше 10oC (зависит от местности и вида почвы) с помощью скважин.

Кластерное бурение

Если места на предыдущие коллекторы не хватает, то используют технологию кластерного бурения. Достаточно участка размером 4 м², так как скважины расходятся в стороны уже под землей. На нем снимают верхнюю часть почвы и строят колодец, в который направлены зондовые трубы.

Режимы работы теплового насоса

Моновалентный режим – тепловой насос является единственным источником тепла. Его отопительной мощности хватает для полного обеспечения здания теплом. Этот режим наиболее целесообразен для грунтовых тепловых насосов.
Моноэнергетический режим – тепловой насос также является основным источником тепла, а в пиковые нагрузки теплоноситель подогревается за счет установленного внутри электрического нагревателя. В результате КПД насоса снижается, так как увеличивается потребление электроэнергии для работы электронагревателя
Бивалентный режим – насос работает в паре с другим источником тепла, чаще всего с газовым котлом. Такой режим наиболее предпочтителен (с экономической и практической точки зрения).

Преимущества и недостатки геотермальных отопительных насосов

Следует начать с отрицательных сторон:

Высокие требования к нормативным параметрам прилегающих территорий. Станцию нельзя установить в любой точке, сначала требуется проведение геологической разведки, определение целесообразности использования оборудования.
Высокая цена. Разовые вложения превышают возможности многих хозяев. Есть вариант воспользоваться государственной помощью, но она выдается только определенной группе льготников.
Перемены положения контура в первый год использования. Трубы проседают, снижается скорость циркуляции пропиленгликоля, что приводит к уменьшению показателей теплоотдачи, СОР.

Достоинства оборудования:

Экономичность. Не требуется запасаться твердым топливом, подводить газовую магистраль. Потребление электроэнергии минимальное. Затраты могут окупиться уже через 5 лет.
Функциональность. Вся система работает на обогрев зимой и кондиционирование летом. Это удобно и не придется обустраивать еще одну систему.
Длительный срок службы. Сам насос работает 100 лет, но некоторые узловые детали меняются раз в 30-50 лет, что намного реже, чем любое другое оборудование.

Следует знать, что в европейских странах геотермальные насосы применяются для получения тепла не только для жилых домов, но и производственных, промышленных предприятий. Экономическая выгода становится более явной, если учесть длительность срока службы, а также минимальные расходы на обслуживание и ремонт системы – последнее практически исключено, так как все узлы надежно заглублены в грунт или воду и не подвергаются механическим воздействиям.

Как рассчитать мощность ГН?

При максимальной нагрузке система тепловых насосов выдает температуру теплоносителя +65 С. Но это самые высокие параметры, а оптимальными считаются показатели в пределах +45 С…+50 С, этого достаточно для подключения к системам низкотемпературного типа, например, к теплым полам.

Чтобы рассчитать коэффициент мощности и др

характеристики, следует принимать во внимание особенности эксплуатации оборудования:

Мощность. Для 1 м2 потребуется тепловая отдача в 0,7 кВт. Для отопления дома размером в 200 м2 нужна установка, производительность которой не ниже 14 кВт.
Чтобы рассчитать, сколько труб нужно для геотермального контура, берутся факторы влажности, типа грунта, заглубление уровня промерзания (средний показатель). В среднем для выработки 1 кВт теплоэнергии нужно 40-60 м водяного контура, заглубленного в грунт.
Затраты электроэнергии будут выше, если СОР маленький и наоборот – чем выше показатель СОР, тем меньше затраты электричества. Циркуляция теплоносителя осуществляется за счет принудительного перемещения в первичном водяном контуре, а также требуется нагнетание давления фреона в модуле компрессора, поэтому показатели СОР должны быть максимально высокими.

Сомневаясь в выборе того или иного типа установки, необходимо посоветоваться со специалистом. Учитывая приведенные параметры, мастер поможет подобрать оборудование, которое будет отвечать всем требованиям заказчика.

Геотермальное отопление: разбираем принцип работы

Принцип работы такого вида отопления достаточно прост и заключается в свойстве земли не промерзать даже при достаточно низких температурах. Например, при температуре воздуха около минус пятнадцати земля промерзнет всего до пяти-семи градусов. А теперь давайте ответим на вопрос, можно ли вполне успешно вытягивать из этого свойства земли пользу и отапливать дом с помощью такого ресурса? Ответ очевиден: конечно же, да! Так почему бы и не сделать это? Дело в том, что все не так уж и просто. Для того чтобы установить такое отопление, нужно решить связанные с этим небольшие проблемы, которые перечислены ниже.

Геотермальное отопление монтаж

Чтобы достать из земли максимум тепла, нужно аккумулировать эту самую энергию тепла и сконцентрировать ее на обогревании дома, а это стоит некоторых усилий.
Нужно поддерживать температуру проводника. Нагретый стояк должен проводить тепло в жидкостях, которая будет проходить в центральной системе отопления.
Если же этот проводник остыл, его температуру нужно незамедлительно восстановить путем нагрева. Чтобы решить данную неурядицу были изобретены специальные геотермальные тепловые насосы, которые помогают справиться с поставленной задачей. Данное устройство помогает извлечь необходимое для нормального отопления дома количество тепла, которое может быть использовано для самых разных нужд. Кстати, такие насосы способны справляться с достаточно большими объемами работы. Возможности конструкции напрямую зависят от ее расположения в доме.

Если раньше такое явление, как отопление дома с помощь тепловой энергии земли можно было встретить исключительно за пределами нашей страны, то сегодня такие устройства – не чудо и не редкость.

Схема работы тепловых конструкций

При этом обратите внимание, что устанавливаются они не только на территории южных, теплых частей, как вы могли подумать. На территории Северных регионов это даже более частое явление. Давайте разберем более подробно, какая же схема работы у конструкций

Давным-давно у людей возник вопрос, почему же при испарении с какой-либо поверхности определенных жидкостей, затем поверхность охлаждается, и почему же при этом забирается энергия. Как только ответ на данный вопрос был дан, возникла мысль, почему бы не запустить этот механизм в обратном порядке, то есть почему бы вместо ледяного, не получить теплый воздух. В пример можно привести работу современных систем кондиционирования: многие из них могут не только охлаждать, но и нагревать воздух. Единственным минусом таких устройств является их ограниченность в функционировании при маленьких температурах. В определенной температуре они просто не могут работать. В отличие от них, геотермальное отопление загородного дома полностью лишено такого недостатка, хотя принцип работы у них и у вышеупомянутого устройства примерно одинаковый

Давайте разберем более подробно, какая же схема работы у конструкций. Давным-давно у людей возник вопрос, почему же при испарении с какой-либо поверхности определенных жидкостей, затем поверхность охлаждается, и почему же при этом забирается энергия. Как только ответ на данный вопрос был дан, возникла мысль, почему бы не запустить этот механизм в обратном порядке, то есть почему бы вместо ледяного, не получить теплый воздух. В пример можно привести работу современных систем кондиционирования: многие из них могут не только охлаждать, но и нагревать воздух. Единственным минусом таких устройств является их ограниченность в функционировании при маленьких температурах. В определенной температуре они просто не могут работать. В отличие от них, геотермальное отопление загородного дома полностью лишено такого недостатка, хотя принцип работы у них и у вышеупомянутого устройства примерно одинаковый.

Геотермальное отопление загородного дома

Монтаж теплообменника

Актуальными типами установки являются такие варианты:

вертикальный, когда нужно бурить несколько скважин;
горизонтальный, где выкапывают траншеи ниже глубины промерзания;
подводный, когда укладка проводится по дну ближайшего водоема.

Это интересно: Разбираемся вместе — что эффективнее однотрубная или двухтрубная система отопления?

Составные части системы грунтового насоса

Как показано на рис. 1, система грунтового насоса состоит из трех базовых компонентов: основной блок, внутренняя система воздуховодов и наружная система трубопроводов (при закрытой системе) либо скважина / водоем (при открытой системе). Грунтовые насосы могут иметь различия в конструктивной системе. В комбинированных моделях вентилятор, компрессор, теплообменник и конденсаторные трубопроводы размещаются в одном блоке оборудования. Другие модификации спроектированы в конфигурации «сплит-систем» (отдельных блоков), позволяющих встраивать их в имеющиеся системы отопления.

Рис. 1 – Основные элементы системы грунтового теплового насоса

Коэффициент трансформации

Коэффициент трансформации (эффективности) — это соотношение выработанной помпой тепла с учетом затраченного электричества (то есть КПД термонасоса). У разных видов насосов этот коэффициент отличается:

В случае водяного оборудования коэффициент равняется 5 независимо от сезона. Это обозначает, что во время потребления 1 кВт/ч электричества система выдает 5 кВт/ч тепловой энергии.
У грунтовых помп коэффициент меньше — 4,1−4,5.
Самый низкий коэффициент у воздушных насосов, причем эффективность значительно зависит от температуры воздуха. Так при 0C размер коэффициента равняется примерно 3,6, а при -17C он не более 1,6.

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы

основная часть должна располагаться под землей или на дне водоема;
в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов

Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.
Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.
Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.
Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Принцип работы и устройство геотермального отопления

воздух – вода
земля – вода
вода – воздух
вода – вода
земля – воздух
вода – вода
воздух – воздух

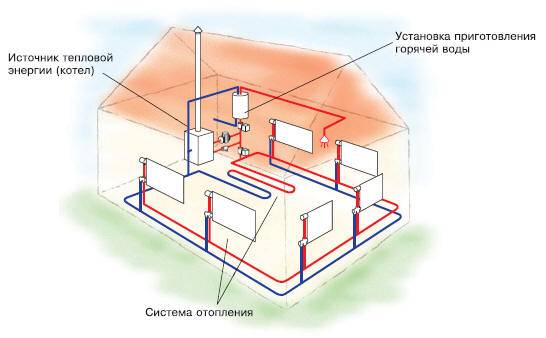

внутреннего контура , который расположен в доме. Он (они) сделан как и при обычном отоплении и состоит из труб и радиаторов. В схему могут быть добавлены теплые полы.
внешнего контура , который имеет больший масштаб чем внутренний, хотя его размеры можно увидеть только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз.
ключевым элементом, который связывает внешний и внутренний контур является тепловой насос , который занимает место приблизительно как стиральная машина или котел отопления.Он состоит из:-испарителя , основная функция которого – превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора.-компрессора , основная функция которого – повышение давления и температуры паров, образующихся в результате кипения хладагента. В компрессоре пары хладагента подвергаются действию давления и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора.-конденсатора , основная функция которого – отдаче тепловой энергии внутреннему контуру отопительной системы. Серийные образцы, изготавливаемые промышленными предприятиями, оснащаются пластинчатыми теплообменниками. Основным материалом для таких конденсаторов служит легированная сталь или медь.Для самостоятельного изготовления теплообменника подойдет медная трубка диаметром полдюйма. Толщина стенок труб, используемых для изготовления теплообменника, должна быть не менее 1 мм. При этом змеевик рассчитыается по формуле МТ/0,8 РТ, где МТ – мощность тепловой энергии, которая выдает система; 0,8 – коэффициент теплопроводности при взаимодействии воды с материалом змеевика; РТ – разница температур воды на входе и на выходе. —терморегулирующий, или иначе дроссельный, клапан устанавливается в начале той части гидравлического контура, где циркулирующая среда высокого давления преобразуется в среду с низким давлением. Точнее дроссель в паре с компрессором делят контур теплового насоса на две части: одну с высокими параметрами давления, другую – с низкими.При прохождении через расширительный дроссельный вентиль циркулирующая по замкнутому контуру жидкость частично испаряется, вследствие чего давление вместе с температурой падают. Затем поступает в теплообменник, сообщающийся с окружающей средой. Там захватывает энергию среды и переносит ее обратно в систему. Т.е. с помощью дроссельного клапана происходит регулирование потока хладагента в сторону испарителя. При выборе клапана нужно учитывать параметры системы. Клапан должен соответствовать этим параметрам.

Незамерзающая жидкость нагревается на глубине, под землей до температуры, к примеру, 5–7ºС и поступает в тело теплового насоса.
Внутри агрегата стоит теплообменник и нагретая жидкость, проходя через него, отдает тепло второму контуру, после чего уходит под землю за новой «порцией тепла».
Фреон, который испаряется во втором конуре попадает в компрессор и при сжатии его температура доходит до 100ºС, чего вполне хватает чтобы разогреть жидкость во внутреннем контуре.
Разогретый фреон поступает в расширительный экран, где давление и температура нормализуются и все начинается снова.

Дата: 25 сентября 2021

Заключение

Перед домовладельцем, который оценивает возможности обустройства разных систем отопления, стоит непростая задача расчета мощностей и технических ресурсов, которые потребуются в процессе эксплуатации. Сам принцип геотермального отопления ставит целью минимизацию расходов на содержание и обслуживание инфраструктуры при поддержке высоких параметров теплоснабжения. Но на практике добиться значительных результатов непросто. Для этого нужен продуманный и качественно составленный проект с детальными расчетами, но самое главное – это базовое наличие оптимальных по характеристикам условий эксплуатации геотермального оборудования.
