Как изготовить тепловой насос для отопления дома своими руками

Алгоритм изготовления своими руками

Правила изготовления агрегата:

  • Определитесь с источником, от которого будет работать контур отопления. В областях с суровым климатом советуют использовать источники, расположенные под землей, в регионах с теплым климатом энергию можно получать из воздуха.
  • Выполните расчет мощности агрегата. Она зависит от качества утепления дома. Если здание не обшито утеплителем, то рекомендуемая мощность прибора — 70 Вт/м 2 . Только такой агрегат создаст комфортный микроклимат внутри здания. Для домов, утепленных современным материалом, подойдет мощность в 45 Вт/м 2 . В здании, утепленном по специальной технологии, не используется мощный агрегат. Рекомендуют брать мощность в 25 Вт/м 2 . Если мощность увеличить, то внутри помещения будет слишком высокая температура.
  • Подготовьте основное и дополнительное оборудование.
  • Выполните монтаж узлов и сборку системы. После этого подключите ее к источнику.

В ремонте тоже пригодится:

  • Дома сферы из пенопласта
  • Телевизор самсунг не включается индикатор горит красным
  • Устройство регулятора холостого хода

Достоинства и недостатки устройства, особенности эксплуатации

Несомненно, тепловой насос вода-вода является высокоэффективным устройством, которое обладает внушительным количеством достоинств. К ним относят:

Высокая эффективность при небольших затратах электроэнергии. В среднем, количество создаваемой теплососом энергии превышает затраты электроэнергии в 3-4 раза.

Схема подключения

  • Абсолютная независимость от углеродного энергоносителя, который стоит не так уж и дешево.
  • Подобная тепловая система не требует регулярного контроля и обслуживания.
  • Теплонасос вода-вода способен в теплое время года эффективно охлаждать помещения в доме, избавляя тем самым от необходимости приобретать охлаждающие устройства вроде кондиционера.
  • Система способна работать не только с искусственно созданными скважинами, но и с природными водоемами.

Но помимо достоинств, в системе наблюдаются и свои «прорехи». Например, сложные конструктивные особенности системы означают довольно сложный монтаж. Также теоретически возможной проблемой может стать иссякание источника воды, если используются грунтовые воды.

Кроме того, довольно-таки часто использование природного водоема становится невозможным, если он располагается на расстоянии более чем 100 м. В этом случае погружение первичного контура теплонасоса в воду абсолютно бессмысленно.

Совет

Следует принять во внимание тот факт, что тепловой насос способен прогреть теплоноситель до 65 градусов (не более), поэтому подобное тепловое устройство целесообразно использовать лишь в достаточно теплых регионах или в домах, где дополнительно вмонтированы теплые полы и другие устройства обогрева

Для того чтобы устройство функционировало максимально возможный срок, важно соблюдать несколько правил в процессе его эксплуатации. Во-первых, при утечке фреон вызывает у человека удушье, поэтому в качестве меры безопасности в помещении, где будет расположен насос, необходимо установить вытяжную вентиляцию

Во-вторых, в качестве дополнительно источника электроэнергии должен быть предусмотрен электрогенератор на случай отключения стационарного электричества. В-третьих, перед установкой оборудования необходимо позаботиться о достаточно прочном напольном покрытии (в некоторых случаях требуется дополнительный фундамент), поскольку конструкция в целом отличается не только внушительными габаритами, но и немалым весом.

Технология изготовления теплового насоса

Обустройство геотермального отопления – процедура сложная, но за несколько недель ее можно выполнить. Для этого потребуется купить специальное оборудование и инструменты, но затраты на них все равно будут меньшими, чем 300 тысяч.

Этап 1. Выбор источника энергии

Об особенностях различных источников энергии речь пойдет в конце статьи. Главное, что нужно уяснить – все они должны находиться под землей. Потребуется бурение скважины или рытье траншеи на глубину, где перманентная температура в зимнее время не опускается ниже +5ᵒС. Есть и другие варианты (водоемы, к примеру), но принцип работы у каждого из них один.

Этап 2. Проведение расчетов

Требуемая мощность будет зависеть лишь от качества термоизоляции дома:

  • для некачественно утепленного дома потребуется минимум 70 Вт/м²;
  • для домов, отделанных современным утеплителем – 45 Вт/м²;
  • для домов, которые утеплены с применением специальных технологий – всего 25 Вт/м².

При необходимости улучшается термоизоляция.

Этап 3. Необходимое оборудование

Все, что потребуется при создании теплового насоса , продается в специализированн ых магазинах. Сюда можно отнести:

  • компрессор;
  • терморегулирующи й клапан;
  • конденсатор;
  • испаритель.

Помимо того, потребуется дополнительное оборудование, такое как:

  • L-образные кронштейны;
  • герметичный бак из «нержавейки»;
  • болгарка;
  • алюминиевые рейки;
  • медные трубы разных диаметров, 3 шт.;
  • пластиковый бак на 90 л;
  • металлопластиков ые трубы.

Этап 4. Монтаж оборудования

Шаг 1. Компрессор должен быть бесшумным. Оптимальный вариант – использование компрессора от импортного кондиционера. Посредством L-образных кронштейнов длиной в 30 см он устанавливается на стене.

Шаг 2. Конденсатором послужит герметичный бак из «нержавейки» объемом минимум в 120 л. Бак разрезают на две части и помещают в него медный змеевик, в котором будет циркулировать антифриз. После этого резервуар сваривается обратно и в нем проделывается необходимое количество технических отверстий (обязательно резьбовых).

Шаг 3. В роли теплообменника выступает большая медная труба. Она наматывается на бак, а концы витков фиксируются рейками. Для вывода этих концов используются сантехнические переходы.

Шаг 4. Испаритель не будет подвергаться воздействию высоких температур, поэтому его можно сделать из обычной пластиковой бочки емкостью в 90-100 л. Испаритель также оборудуется медным змеевиком и крепится к стене L-образными кронштейнами. Для слива и подводки используются простые металлопластиков ые трубы.

Шаг 5. После сборки покупается терморегулирующи й клапан. Делать это раньше нежелательно, т. к. клапан должен быть совместимым с конструкцией.

Шаг 6. Для сварки готовых комплектующих и закачки фреона необходимо пригласить специалиста, ведь делать это самостоятельно минимум небезопасно. Кроме того, свежий опытный взгляд на самодельный насос может быть полезным.

Этап 5. Сборка

После сборки остается подсоединить систему к заборному устройству. Особенности этой процедуры напрямую зависят от выбранной схемы геотермального отопления.

Такая схема может быть горизонтальной и вертикальной.

При вертикальном расположении коллектор представляет собой систему труб. Он помещается ниже уровня промерзания грунта – обычно это 1,5-2 м, но конкретная цифра зависит от климатических особенностей региона. Снимается верхний слой почвы, устанавливаются трубы, производится обратная засыпка.

Насосы горизонтального типа устанавливают в траншеях, при этом трубы размещают опять же ниже глубины промерзания.

Как можно судить из названия, насос получает тепло непосредственно из воздуха, поэтому земляные работы в данном случае не требуются. Необходимо лишь выбрать место для монтажа коллектора – на крыше здания или где-нибудь неподалеку – и подключить к отопительной магистрали.

При сборке коллектора используются ПНД-трубы, а саму процедуру монтажа проводят на суше. Затем коллектор наполняется жидкостью и помещается в ближайший водоем, при этом трубы должны размещаться в максимальной близости от центра.

Такой способ отопления позволяет существенно сэкономить на монтажных работах. Суть подобной схемы в следующем: мощность насоса определяется минимальным возможным температурным показателем, но подобный минимум стоит на улице недолго, следовательно, большую часть времени система использует свой потенциал лишь частично.

В таких случаях устанавливают тепловой насос меньшей мощности, чем того требуют климатические условия, но параллельно с ним подключают небольшой электрокотел. Выходит, что при сильных морозах можно дополнительно «подтапливать» дом. По карману это особо не ударит, зато позволит сэкономить на строительстве насоса.

Способы размещения наружного контура

Существует несколько вариантов размещения наружного контура:

  1. В грунте горизонтально: трубы укладываются «змейкой» с шагом около 1 м на глубине, превышающей глубину промерзания грунта. Длина контура определяется из расчета 20 – 30 Вт потребной тепловой мощности на 1 м.п. Устройство такого контура не потребует специальных навыков, но под него придется отвести довольно большой участок.
  2. В грунте вертикально: трубы наружного контура помещают в скважины глубиной до 200 м. В этом случае с 1-го м.п. удается получить уже 50 Вт тепла. Построить вертикальный контур самостоятельно невозможно, придется приглашать бурильщиков. Но у него есть и преимущество: уходя вглубь, вы сэкономите изрядную часть собственной территории.
  3. В водоеме: при наличии водоема – самый предпочтительный вариант, так как отпадает необходимость производства земляных работ. Трубы контура укладывают на дне спиралью и прижимают грузом. Производительность по теплу – около 30-40 Вт/м.п.
  4. На воздухе: в этом случае, как уже говорилось, наружный контур вовсе отсутствует. Испаритель необходимо закрепить на улице, установив рядом с ним вентилятор.

Движение рабочей среды в наружном контуре обеспечивается циркуляционным насосом.

Виды тепловых насосов

Это оборудование классифицируется по двум показателям: принципу работы и методу забора тепла. По принципу работы различаются два вида:

  1. парокомпрессионный тепловой насос — для работы требуется электроэнергия;
  2. абсорбционный — работает на тепловой энергии.

По методу забора тепла все установки делятся на три вида:

  1. геотермальные тепловые насосы — забирают тепловую энергию из земли или воды;
  2. воздушный тепловой насос — забирает тепловую энергию из воздуха;
  3. на утилизированном тепле — используют тепло из вентиляции (можно устанавливать в промышленности, где в процессе производства образуется избыток тепла).

В частных домах можно использовать оборудование 3-х видов:

  1. земля-вода;
  2. воздух-воздух;
  3. вода-вода.

Тепловой насос грунт вода забирает тепло земли, накопленное от солнца. На глубине 5-7 метров температура имеет одинаковое значение практически круглый год. Теплообменник забирает тепло и передает хладагенту. В зависимости от геологии и площади участка можно использовать горизонтальный или вертикальный коллектор. Горизонтальный укладывается под верхний слой грунта, для вертикального необходимы скважины глубиной 50-150 метров.

Тепловой насос воздух воздух забирает тепло из наружного воздуха и передает воздуху, используемому для отопления. В этом случае нет необходимости использовать воду в качестве теплоносителя. Но этот вид оборудование можно использовать только в южных регионах. Насос вода вода забирает тепло из озера, реки или скважины. По конструкции он практически не отличается от устройства грунт-вода, но более эффективен (температура воды выше).Видео: отзыв владельца

Вертикальная установка

Вертикальное тип используется в местах, где горизонтальное невозможно. Для установки бурят несколько скважин, в которые устанавливают внешний контур. Скважины бурят из одной точки, немного отклоняя угол от вертикали, так получается больше тепла.

Вода греется при путешествии через глубины земли, поступает в испаритель, преобразуется в пар. Воздух сжимается компрессором и резко выбрасывает энергию в конденсаторе.

Выделившееся тепло нагревает внутренний контур, обогревающий помещение, а жидкость отправляется на новый круг по трубам.

В земле бурят скважины, прокладывают трубы. Создав внешний контур, строители устанавливают насос, затем прокладывают внутренний контур.

Внимание! Бурение требует аренды специальной установки, что увеличивает затраты на строительство. Необходимо пробурить от 50 до 200 метров вглубь земли, в зависимости от местности

Преимущество заключается в возможности не нарушать ландшафт обустроенного участка

Преимущество заключается в возможности не нарушать ландшафт обустроенного участка.

Недостатки: для циркуляции требуется больше электроэнергии, чем для горизонтальной системы; использование парных скважин для поступления и сброса воды обратно недостаточно эффективно.

Насколько выгодно использование теплового насоса?

Теоретически у любого человека есть большой выбор источников энергии. Помимо природного газа, электричества, угля, это еще и ветер, солнце, разница температур земли и воздуха, земли и воды.

На практике выбор ограничен, т.к. все упирается в стоимость оборудования и его обслуживания, а также стабильность работы и сроки окупаемости установок.

Каждый из источников энергии имеет как достоинства, так и серьезные недостатки, ограничивающие его использование.

Галерея изображений Фото из Сжигание дерева – самый первый способ получения тепла. Достоинство этого источника энергии заключается в его доступности и эффективности. Недостатков гораздо больше: приходится тратить много сил на поддержание тепла, в окружающую среду попадают токсичные продукты горения, а вырубка лесов уже давно стала серьезной экологической проблемой

Газ – дешевое топливо. Обогрев зданий с помощью газовых котлов – самый выгодный вариант. Однако далеко не в каждой местности есть возможность подключиться к магистрали централизованного газоснабжения. Еще один минус: с каждым годом стоимость энергоресурсов растет

Альтернатива подключения к газовой трубе – установка газгольдера. Бытовые приборы (отопительный котел, водонагреватель, плита для приготовления пищи) работают на сжиженном газе. Это хорошее решение для дома, если нет другой возможности обеспечить дом газом. Недостаток – дороговизна оборудования, его монтажа и обслуживания

Электричество считается идеальным источником энергии – относительно безопасным, чистым, простым в использовании. Однако обогревать дом с помощью электроэнергии – дорогое удовольствие, поэтому ее используют для дополнительных или альтернативных отопительных систем

Преимущества котлов на жидком топливе – безопасность, высокий КПД, длительный срок эксплуатации, автономность работы. Для их установки не требуется разрешение и согласование документов с соответствующими инстанциями. Недостаток один, но существенный – высокая стоимость жидкого топлива для котла

Существует множество видов тепловых насосов, и каждый из них имеет собственные достоинства и недостатки. К плюсам относят экологичность, экономичность, безопасность, долговечность и бесперебойность работы оборудования, а минус – дороговизна. Единственный способ удешевить отопление – сделать теплонасос своими руками

Солнце – прекрасный источник электроэнергии. Он экологически безопасен, неисчерпаем, а солнечные батареи требуют минимального обслуживания. Однако такое оборудование не отличается ни высоким КПД, ни стабильностью работы. К тому же оно занимает большую площадь

Главные достоинства энергии ветра – возобновляемость, неисчерпаемость, экологичность. Ветрогенераторы часто устанавливают в местностях, где нет возможности подключиться к централизованным сетям подачи электроэнергии или газа. Для стабилизации работы ветряки нередко используют в сочетании с солнечными панелями. Недостатки – серьезные начальные вложения, шум при вращении лопастей

Дрова как источник тепловой энергии

Отопление с помощью природного газа

Установка газгольдера на участке

Электрические котлы отопления

Жидкотопливные отопительные котлы

Грунтовый тепловой насос

Солнечные батареи в качестве источника энергии

Использование ветрогенераторов для получения энергии

Установка отопительной системы с теплонасосом – это выгодно с точки зрения удобства эксплуатации. Во время работы оборудования нет шума, посторонних запахов, не требуется установка дымоходов или других вспомогательных конструкций. Система энергозависима, но для работы теплового насоса нужно минимальное количество электричества.

Теплонасос – хорошая альтернатива привычным отопительным системам. Чтобы сократить начальные расходы на оборудование, можно его собрать своими руками

Сами тепловые установки чрезвычайно экономичны и не требуют особых затрат на обслуживание, но их первоначальная стоимость очень высока.

Далеко не каждый владелец дома или дачи может позволить себе покупку такого дорогого оборудования. Если собрать его самостоятельно и использовать детали от старого холодильника, можно существенно сэкономить.

Тепловые насосы промышленного производства дороги. Считается, что их установка окупается в среднем за 5-7 лет работы, однако этот срок зависит от начальной цены конструкции и может быть гораздо большим

Самодельные установки обходятся буквально в копейки, а их использование позволяет заметно экономить.

Единственный нюанс: производительность самоделок невысока, и они не могут быть полноценной заменой традиционным системам отопления. Поэтому их часто используют как дополнительные или альтернативные варианты отопления.

Разновидности тепловых насосов для отопления дома: расчет

Классифицируют ТН по разным показателям.

Классификация тепловых насосов

Компрессионные ТН используют механический или электроэнергетический источник, для запуска абсорбционного насоса прибегают к помощи электричества и топлива.

Грунт-вода

Максимальный эффект приносит тепловой насос грунт-вода.  Достаточно опустить устройство на глубину пяти метров от верхней части грунта, как можно достичь такого уровня, где температура практически не меняется, она мало зависит от погодных условий, что и используют, сооружая грунтовой теплообменник своими руками. Вблизи жилой постройки копают траншею, в которую помещается тепловая труба из полиэтилена, заполненная «незамерзайкой» (используют антифриз). Коллекторные концы подключают к тепловому насосу, находящемуся в доме. Тепловая трубка своими руками значительно сэкономит средства. Принцип работы одинаков для всех ТН.

Вода-вода: цена за качество

Тепловой насос вода-вода своими руками потребляет тепловую энергию воды – из близлежащего водоема (озеро, пруд и др.) или из специально пробуренной скважины. Отдаленность водоема не должна превышать ста метров, т.к. более удаленное расположение потребует вкладывать средства на прокладку «лишних» труб к нему. Обязательное условие такого устройства – глубина коллектора должна быть такова, чтобы вода не замерзала в сильные морозы. Такие конструкции аналогичны ТН «грунт-вода», но для их запуска потребуются дополнительные траты на утяжеление и погружение в воду полиэтиленовых труб.

В идеальном варианте для такой конструкции нужны две скважины, участвующие в для заборе и сбросе воды. Забранная жидкость проходит очистку, перед тем как попадет в теплообменники. Незначительный запас воды в водоеме станет ограничителем по использованию такого принципа работы теплонасоса. Местом для погружения внешнего контура могут быть и проточные водные источники, и канализационное септическое устройство. Тепловые насосы для отопления должны быть изготовлены очень качественно.

Воздух-воздух

Потребление «дармового» источника тепла – атмосферного воздуха — положено в основу такого агрегата как тепловой насос воздух-воздух своими руками.  Любая среда (если температура не ниже абсолютного нуля (- 273°)) обладает тепловыми энергетическими запасами. Извлечение ее –задача теплового насоса.

Теплоэнергия забирается с помощью радиатора больших размеров, установленного на улице. Он монтируется на земле или на наружной стороне дома и снабжается вентилятором (для обдува и нагнетания воздуха). Тепловой насос из кондиционера своими руками – отличный вариант для конструкции такого типа.

Тепловой насос Воздух-Воздух с использованием кондикционера

Существуют и «готовые системы» — промышленные кондиционеры, способные и обогревать, и охлаждать. Воздушный насос своими руками зависит напрямую от внешней температуры, эффективность заметно снижается при понижении показателей градусника до минус пятнадцати градусов.

Воздух-вода

Не слишком эффективное устройство в плане того, что есть зависимость от внешних погодных условий. Но в то же время есть преимущество – не нужно сооружать глубокие скважины и удалять ненужный грунт. Тепловой насос воздух-вода своими руками позволяет осуществить повторное использование тепла, выходящего из нагретого помещения в водном, газовом, дымовом виде и т.п.

Как работает тепловой геоагрегат?

Алгоритм работы геотермального теплового насоса построен на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю. Земля здесь играет роль радиатора летом и является активным источником тепла в зимний сезон.

Разница температур грунта помогает повысить общую эффективность системы и способствует снижению фактических эксплуатационных расходов.

В основе действия геотермального теплового насоса лежит такое явление, как тепловая инерция. Температура земли на глубине от 6 метров и ниже почти точно соответствует среднегодовой температуре воздуха в регионе и очень слабо изменяется в течение всего календарного года

На практике в трубопровод, размещенный в грунте, поступает действующий теплоноситель и нагревается там на несколько градусов. Потом состав переходит в теплообменный узел (или испаритель) и перебрасывает накопленную тепловую энергию на внутренний системный контур.

Принцип работы геотермальных установок схож с функционированием холодильных систем. Именно поэтому некоторые виды теплонасосов в летнее время успешно применяют в качестве кондиционеров и с их помощью охлаждают воздух в жилых помещениях

Хладагент, работающий во внешнем контуре, прогревается в испарителе, преобразуется в газ и попадает в компрессор. Там он сжимается под влиянием высокого давления и становится еще горячее.

Раскаленный газ переходит в конденсационное устройство и отдает тепловую энергию рабочему теплоносителю внутренней системы, отвечающей за отопление дома. По окончании процесса хладагент, лишившийся тепла, возвращается в начальную точку в жидком состоянии.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

  • герметичная тара из нержавейки объёмом 120 литров;
  • емкость из пластика объёмом 90 литров;
  • три трубы из меди разного диаметра;
  • трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

  • «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
  • «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
  • «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Изготовление испарителя и конденсатора

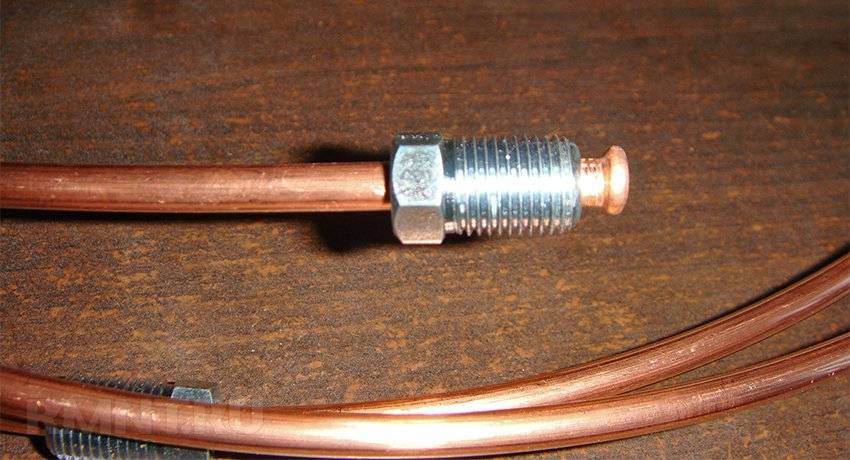

Можно купить уже готовые теплообменники как для испарителя (под низкое давление), так и для конденсатора (с давлением до 25 бар). Но дешевле их изготовить из медной трубки для кондиционеров (которая предназначена именно для работы с хладагентами при высоком давлении) и подручных емкостей.

Важно! Сантехническая медная труба не такая «чистая» и гибкая. Ее хуже паять и вальцевать при монтаже.

Рассчитывают площадь поверхности теплообменника, которая прямо пропорциональна мощности тепловыделения и обратно пропорциональна разнице температур теплоносителей на входе и выходе каждого подключаемого контура (грунтового и системы отопления).

Зная диаметр трубы и площадь поверхности, определяют длину каждого змеевика для испарителя и конденсатора.

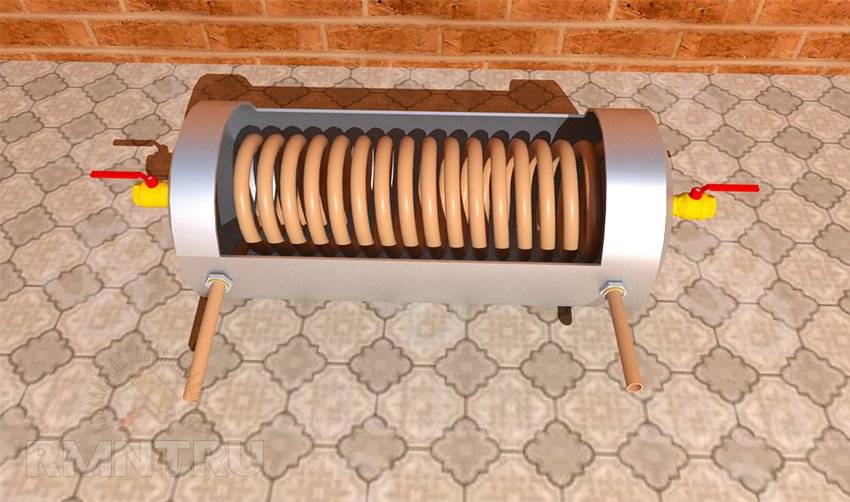

Емкость для конденсатора лучше сделать из нержавейки (температура входящих паров фреона может быть довольно высокая):

  • взять готовый бак подходящей емкости (чтобы поместилась спираль из медной трубки);
  • разместить в нем змеевик (вход вверху, выход внизу);
  • вывести концы медной трубки для подключения к компрессору и ТРВ (пайкой или фланцем);
  • сделать в баке врезку переходников для подключения труб системы отопления;
  • заварить крышку.

Испаритель работает на более низких температурах, поэтому для него можно взять более дешевую пластиковую емкость, в которую врезают переходники для подключения к грунтовому контуру. Он также отличается от конденсатора расположением змеевика теплообменника — вход (жидкая фаза фреона от ТРВ) снизу, выход на компрессор сверху.

Тепловой насос «воздух-вода» для дома

Особенностью систем «воздух-вода» является сильная зависимость температур теплоносителя в системе отопления от температуры источника — наружного воздуха. Эффективность подобного оборудования постоянно изменяется как в сезонном отношении, так и в погодных условиях. В этом проявляется существенное отличие аэротермальных систем от геотермальных комплексов, чья работа стабильна в течение всего срока службы и не зависит от внешних условий.

Кроме того, тепловые насосы типа «воздух-вода» способны как обогревать, так и охлаждать воздух в помещениях, что делает их востребованными в регионах с относительно холодными зимами и жарким летом. В целом, использование подобных систем наиболее эффективно в относительно теплых районах, а для северных областей требуется дополнительные средства обогрева (обычно используются электронагреватели).

Как работают тепловые насосы воздух-вода?

В основе работы теплового насоса типа «воздух-вода» положен принцип Карно. Говоря более понятным языком, используется конструкция фреонового холодильника. Хладагент (фреон) циркулирует в замкнутой системе, проходя последовательно стадии:

  • испарения, сопровождающегося сильным охлаждением
  • подогрева от тепла поступающего наружного воздуха
  • сильного сжатия, при котором его температура становится высокой
  • конденсации с переходом в жидкое состояние
  • прохода через дроссель с резким падением давления и испарением

Для нормальной циркуляции хладагента необходимо иметь два отделения — испаритель и конденсатор. В первом температура низкая (отрицательная), для нагрева используется тепловая энергия из воздуха окружающей среды. Второе отделение служит для конденсирования хладагента и передачи тепловой энергии в теплоноситель системы отопления.

Роль поступающего извне воздуха — передача тепла в испаритель, где температура очень низкая и требует повышения для предстоящего сжатия. Тепловая энергия воздуха имеется даже при отрицательных температурах и сохраняется до тех пор, пока не произойдет понижение температуры до абсолютного нуля. Низкопотенциальные источники тепловой энергии позволяют получать высокую эффективность системы, но при сильном понижении наружной температуры до -20°C или – 25°C система останавливается и требует подключения дополнительного источника обогрева.

Достоинства и недостатки

Достоинствами тепловых насосов «воздух-вода» являются:

  • простота установки, отсутствие земляных работ
  • источник тепловой энергии — воздух — имеется везде, он доступен и совершенно бесплатен. Для работы системы требуется только электропитание для циркуляционного оборудования, компрессора и вентилятора
  • тепловой насос можно конструктивно объединить с вентиляцией, что позволить существенно повысить эффективность работы обеих систем
  • отопительная система безвредна для окружающей среды и не опасна в эксплуатационном отношении
  • работа системы практически бесшумна, может управляться при помощи систем автоматики

Недостатками теплового насоса «воздух-вода» являются:

  • ограниченность применения. Бытовые модели ТН требуют подключения дополнительных систем отопления уже при -7°C, промышленные образцы способны держать температуру до -25°C, что для большинства регионов России слишком мало
  • зависимость эффективности системы от температуры наружного воздуха делает работу системы нестабильной и требует постоянной перенастройки режимов функционирования
  • для питания вентиляторов, компрессоров и прочих устройств требуется подключение к стабильному источнику электроэнергии

Планируя использование подобной системы отопления и ГВС, необходимо учитывать эти особенности.

Расчет мощности установки

Порядок расчета мощности установки сводится к определению площади дома, подлежащей обогреву, подсчету необходимого количества тепловой энергии и подбору оборудования, соответствующего полученным значениям. Излагать подробную методику расчета нет смысла, поскольку она чрезвычайно сложна, требует знания многих параметров, коэффициентов и прочих значений. Кроме того, нужен опыт выполнения подобных расчетов, иначе результат окажется совершенно ошибочным.

Для решения проблемы рекомендуется использовать онлайн-калькулятор, найденный в сети. Пользоваться им легко, надо лишь подставить в окошечки свои данные и получить ответ. Если появились сомнения, расчет можно продублировать на другом ресурсе, чтобы получить сбалансированные данные.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
