Гидравлический расчет системы отопления: как рассчитать гидравлическое сопротивление, скорость теплоносителя, примеры

Монтаж системы

Первым делом нам требуется установить секционные радиаторы. Их надо размещать строго под окнами, тёплый воздух от радиатора будет препятствовать проникновению холодного воздуха из окна. Для монтажа секционных радиаторов не понадобится никакого специального оборудования, лишь перфоратор и строительный уровень. Необходимо строго придерживаться одного правила: все радиаторы в доме должны быть смонтированы строго на одном горизонтальном уровне, от этого параметра зависит общая циркуляция воды в системе. Также соблюдайте вертикальное расположение рёбер радиатора.

После монтажа радиаторов можно приступать к прокладке труб. Необходимо заранее промерить общую длину труб, а также посчитать количество всевозможных фитингов (колен, тройников, заглушек и пр.). Для монтажа пластиковых труб понадобится всего три инструмента — рулетка, ножницы для труб и паяльник. На большинстве таких труб и фитингов есть лазерная перфорация в виде насечек и направляющих линий, что даёт возможность по месту выполнять монтаж правильно и ровно. Работая с паяльником, следует придерживаться только одного правила — после того как вы расплавили и состыковали концы изделий, ни в коем случае не прокручивайте их, если с первого раза не получилось припаять ровно, иначе возможна течь в этом месте. Лучше заранее потренируйтесь на кусочках, которые пойдут в отходы.

· снижение быстродействия системы (увеличение тепловой инерции).

Для обеспечения минимизации капитальных затрат по второму экономическому условию — диаметры трубопроводов и арматуры должны быть наименьшими, но не приводящими при расчетном расходе теплоносителя к появлению гидравлических шумов в трубопроводах и запорно-регулирующей арматуре системы отопления, которые возникают при значениях скорости теплоносителя 0,6–1,5 м/с в зависимости от величины коэффициента местного сопротивления.

Очевидно, что при противоположной направленности приведенных требований к величине определяемого диаметра трубопровода существует область целесообразных значений скорости движения теплоносителя. Как показывает опыт строительства и эксплуатации систем отопления, а также сопоставление капитальных и эксплуатационных затрат, оптимальная область значений скоростей движения теплоносителя находится в пределах 0,3…0,7 м/с. При этом удельные потери давления будут составлять 45…280 Па/м для полимерных трубопроводов и 60…480 Па/м для стальных водогазопроводных труб.

Учитывая более высокую стоимость трубопроводов из полимерных материалов, целесообразно придерживаться более высоких скоростей движения теплоносителя в них для предотвращения увеличения капиталовложений при строительстве. При этом эксплуатационные затраты (гидравлические потери давления) в трубах из полимерных материалов в сравнении со стальными трубами будут меньше или оставаться на том же уровне благодаря значительно более низкой величине коэффициента гидравлического трения.

Получить полный текст

Для определения внутреннего диаметра трубопровода dвн

на расчетном участке системы отопления при известном транспортируемом тепловом потоке и разности температур в подающем и обратном трубопроводах∆tco= 90 – 70 = 20°С (для двухтрубных систем отопления) или расходе теплоносителя удобно пользоваться таблицей 1.

Таблица 1. Определение внутреннего диаметра трубопроводов системы отопления

Дальнейший выбор трубопроводов для инженерных систем жизнеобеспечения, в том числе и отопления, заключается в определении типа трубы, которая при планируемых условиях эксплуатации обеспечит максимальную надежность и долговечность. Столь высокие требования объясняются тем, что трубопроводы систем горячего и холодного водоснабжения, отопления, теплоснабжения установок вентиляции и кондиционирования воздуха, газоснабжения и других инженерных систем проходят практически через весь объем здания.

Стоимость трубопроводов всех инженерных систем в сравнении со стоимостью здания — менее 0,1%, а авария или замена трубопроводов при их сроке эксплуатации менее срока эксплуатации здания приводит к значительным дополнительным затратам на косметический или капитальный ремонты, не говоря о возможных убытках при аварии на восстановление оборудования и материальных ценностей, находящихся в здании.

Все трубы промышленного изготовления, которые применяют в системах отопления, можно разделить на две большие группы — металлические и неметаллические. Главная отличительная особенность металлических труб — механическая прочность, неметаллических — долговечность.

На основании предварительно определенного внутреннего диаметра трубопровода принимают соответствующий диаметр условного прохода dy

для металлических труб или наружный диаметр и толщину стенки трубыdн x sдля полимерных (металлополимерных) трубопроводов.

Разные типы труб имеют различные механические, гидравлические и эксплуатационные характеристики, оказывающие различное влияние на процессы гидродинамики и распределения тепловых потоков в системе отопления.

Известно, что при снижении гидравлических потерь давления на трение при движении теплоносителя в трубах повышается эффективность регулирования расходом теплоносителя (тепловым потоком) отопительного прибора за счет увеличения (перераспределения) срабатываемого располагаемого давления на регулируемых вручную или автоматически вентилях, кранах, клапанах или другой арматуре. При этом говорят о росте авторитета регулирующего вентиля. Под авторитетом регулирующей арматуры следует понимать долю располагаемого на регулируемом участке давления, которая расходуется на преодоление местного сопротивления вентиля (клапана) при движении теплоносителя.

Основные элементы, которые он определяет

Определяется диаметр труб на комбинирующих отделах отопительной системы.
Гидравлический расход давления для разных отделов отопительной системы;
Гидравлическую связку ветвей конструкции, расположенных параллельно либо иначе. В таком случае применяется управляющий каркас, предназначенный для балансировки в обстоятельствах нестационарных и температурных режимов процесса;
Потери давления носителя тепла и его расход при циркуляции в системе.

Нужно обратить внимание на то, что гидравлический расчет является самым трудозатратным, сложным и главным этапом на стадии проектирования отопления. Желательно, чтобы вы поручили это дело настоящим специалистам

До того как начать проводить непосредственные вычисления, нужно провести ряд графических и расчетных работ:

Выявить показатель равновесия тепла помещения, которое предстоит отапливать;
Разобраться с видом приборов отопления, теплообменных плоскостей и показать размещение всех деталей в плане помещения;
Окончательно решить вопрос общей конструкции отопительной системы, вида труб, запорного и управляющего каркаса. Установить местоположение генератора тепла, приборных веток и всех трубопроводов. А также расположение для кранов, клапанов, вентилей, стабилизаторов давления и расходов и термоконтроллеров;
Прочертить подробный чертеж отопительной системы. Не забыв указать номера нагрузок тепла и длину предполагаемых отделов;
Выявить кольцо циркуляции, то есть контур замкнутого типа, подсоединяющий ступенчатые отделы трубопровода. В том участке, где предположительно будет происходить наибольшая потеря носителя тепла на определенном отделе от источника тепла до далеко расположенного прибора отопления, либо до ветки-стояка и обратно к обогревателю.

Пример в общих чертах и подробное видео расчета

Пример ввода данных в программу по расчету гидравлики труб

В роли расчетного трубопровода может выступать отдел с устойчивыми затратами носителя тепла и неизменяемого диаметра.

Этот отдел определяется на основании теплового баланса помещения. Пронумеровать участки, необходимо начиная от вашего источника тепла.

Для обозначения связующих узлов на подающем магистрально трубопроводе в участках ответвлений используют прописные буквы алфавита.

В узлах на сборных магистралях их обозначают штрихом.

Узловые точки на приборных ветках в участках ответвлений отмечают арабскими цифрами. Каждая из точек соответствует номеру этажа (при горизонтальной системе) или номеру ветки стояка (при вертикальной). Узлы сбора потоков отмечают штрихами. Номера всегда содержат 2 цифры:

Первая — начало участка;
Вторя — конец участка;

В вертикальных конструкциях нумерация приборных ветвей производится арабскими цифрами по периметру строения по часовой стрелке.

Протяженность участков трубопровода определяется планом-сметой, точность равна 10 см.

Тепловой поток вычисляемого участка приравнивается к тепловой нагрузке, которую обязан дать либо передал теплоноситель, протекающий на участке трубопровода.

Данная программа самостоятельно подберет:

Диаметр у трубопровода;
Габариты устройств обогрева;
Регулировку балансировочных вентилей;
Настройку регулирующих вентилей;
Подготовительную регулировку термостатических клапанов (при необходимости);
Настройку регуляторов перепада давления.

Смотрите видео наглядного гидравлического расчета отопления с примерами:

Естественно, приведенная в этой заметке информация является обобщающей и предназначена лишь для ознакомления.

Без изучения специальной технической литературы (В.В. Покотилов. Пособие по расчёту систем отопления. Вена. — «HERZ Аrmaturen G.m.b.H.», 2006.) никак не обойтись. Однако все же, будем надеяться, что основные выводы и специфика исполнения гидравлического расчета системы отопления вам понятны.

Продуктивность обогревательных систем

Каждый владелец дома должен не только знать, как рассчитать теплопотери, но и чем именно будут полезны полученные сведения. Сравнивая данные калькулятора теплопотерь по разным комнатам, можно определить насколько продуктивным является использование обогревательных систем. При получении оптимальных показателей для нескольких помещений и неудовлетворительных результатов по остальным комнатам можно сделать полезные выводы.

Полученный коэффициент укажет на необходимости дополнительного утепления или замены окон. В помещениях, защищенных от холода, следует установить термостат на систему обогрева. Это позволит регулировать температуру и создать нужные условия для комфортного проживания. Также пригодится точный расчет и владельцам коммерческих построек офисного типа, которые желают создать оптимальную рабочую атмосферу в зимние периоды для своих коллег и подчиненных.

Гидравлические вычисления

Основными гидравлическими показателями, необходимыми для проведения расчетов, являются:

Скорость циркуляции теплоносителя внутри контура.
Уровень сопротивляемости труб и арматуры.
Объем воды.

Каждый из этих показателей напрямую связан с остальными: любое изменение какого-то параметра влечет за собой перемену общей картины. К примеру, уменьшение диаметра провоцирует не только убыстрение движения теплоносителя: увеличивается также и гидравлическое сопротивление. И наоборот, при увеличении сечения труб происходит уменьшение скорости и сопротивления. Учитывая эту тенденцию, можно без труда добиться сокращения расходов на материалы, улучшения эффективности и надежности обогрева жилища.

Система обогрева состоит из четырех главных элементов:

Регулирующая (термоклапаны, термовентили) и запорная арматура (шаровые краны, вентиля).
Трубопровод.
Батареи водяного отопления.
Источник тепловой энергии (котельное оборудование).

Для этих элементов характерно наличие индивидуальных параметров, требующих учета при организации отопления. Обычно фирмами-изготовителями на выпускаемом оборудовании указывается информация о характеристиках: это касается как обычных отопительных радиаторов, так и любых расходных материалов. Для упрощения расчета были разработаны специальные таблицы и диаграммы. К примеру, для облегчения подбора полипропиленовых труб они сопровождаются документацией со специальными номограммами для гидравлических расчетов.

Чем регламентируется

Давление в водопроводе регламентируется положениями СНиПа №2.042 от 1984г., и дополненным СНиП от 1985г.

В соответствии с этим нормативом проектируется вся водораспределительная сеть здания, начиная от подводки к зданию, и заканчивая водозаборными устройствами — смесительными кранами.

Для определения водяного давления сегодня используется несколько единиц измерения — бар, атмосферы, паскали и т.д. Все эти обозначения могут фигурировать в нормативно-проектной документации, в разметке делений манометров, в технических паспортах бытовой техники.

Такое разнообразие обозначений часто вносит неразбериху в головы жильцов, непосвящённых в глубины науки физики. Пользуясь нижеприведённой таблицей, вы сможете без проблем самостоятельно перевести показатели из одной метрической системы в другую.

В многоквартирном доме

Согласно эксплуатационным нормам, давление в водоподающем контуре для 1-этажного дома не должно опускаться ниже 1 бар. Для многоэтажных зданий такое входящее давление должно увеличиваться на 0,4 бар для каждого верхнего этажа.

Формула расчёта необходимого давления в трубах водоснабжения в пятиэтажном доме выглядит следующим образом:

1бар + (0,4бар х 5 этажей) = 3 бар.

Здесь 1 бар — это минимальный напор для 1-го этажа, 0,4 бар х 5 эт. — увеличение показателя в расчёте на каждый из последующих этажей дома.

В итоге, получаем минимальное давление, которое должно быть обеспечено на входе в пятиэтажку, в 3 бара. По этой же формуле можно рассчитать, какое давление воды в водопроводе многоквартирного дома должно быть, при наличии в нём 9, 12…15 этажей. Для увеличения напора можно поставить повышающий насос.

В частном доме

Для 1-этажного дома СНиП регламентирует технический минимум в 1 атмосферу. Такой напор позволяет безотказно функционировать душевым и кухонным смесителям, унитазам и прочему стандартному сантехническому оборудованию.

Однако, следует учитывать, что данный норматив составлялся ещё в далёком 1984г., когда в распоряжении жильцов ещё не было такого количества бытовой техники. Для их нормальной работы потребуется значительно больший напор воды — как минимум, 2 атм. Это также следует учитывать при проектировки водопроводной системы частного жилого дома.

Выбор основного контура

Гидравлическая стрелка отделяет котловые и отопительные контура

Здесь необходимо рассматривать отдельно две схемы — однотрубную и двухтрубную. В первом случае расчет нужно вести через самый нагруженный стояк, где установлено большое количество отопительных приборов и запорной арматуры.

Во втором случае выбирается самый загруженный контур. Именно на его основе и нужно делать подсчет. Все остальные контуры будет иметь гидравлическое сопротивление гораздо ниже.

В том случае, если рассматривается горизонтальная развязка труб, то выбирается самое загруженное кольцо нижнего этажа. Под загруженностью понимают тепловую нагрузку.

Мощность генератора тепла

Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.

Мощность самого котла определяется по ниже приведённой формуле:

Wкотла = (Sпомещ*Wудел) / 10,

где:

Sпомещ – сумма площадей всех комнат, которые требую отопления;
Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).

Что характерно, для разных климатических зон имеем следующие данные:

северные области – 1,5 – 2 кВт/м2;
центральная зона – 1 – 1,5 кВт/м2;
южные регионы – 0,6 – 1 кВт/м2.

Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.

На данной карте представлены климатические зоны с разными температурными режимами. От расположения жилья относительно зоны и зависит сколько нужно тратить на обогрев метра квадратного кВатт энергии (+)

Сумма площади квартиры которую необходимо отапливать – равна общей площади квартиры и равна, то есть – 65,54-1,80-6,03=57,71 м2 (минус балкон). Удельная мощность котла для центрального региона с холодной зимой – 1,4 кВт/м2. Таким образом, в нашем примере расчётная мощность котла отопления эквивалентна 8,08 кВт.

Как измерить давление воды в водопроводе

Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.

С помощью стационарного манометра

Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.

Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат

Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.

Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.

Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.

Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.

С помощью переносного манометра

Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.

Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.

Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя

Для уплотнения резьбовых соединений используется фум-лента.

Наиболее удобной точкой подключения для проведения замера давления воды является душ.

Алгоритм проведения измерений следующий:

Душевая лейка откручивается от шланга.
На шланг монтируется манометр.
Открывается кран на душе.
Замеряется давление.

Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.

Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.

Без специального прибора

Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.

Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану

Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:

Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
Верхнее отверстие герметично закрывается.
Открывается на максимальный напор водопроводный кран.
Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
Фиксируется высота воздушной пробки (h).

Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.

Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h

Динамические параметры теплоносителя

Переходим к следующему этапу расчетов – анализ потребления теплоносителя. В большинстве случаев система отопления квартиры отличается от иных систем – это связанно с количеством отопительных панелей и протяженностью трубопровода. Давление используется в качестве дополнительной “движущей силы” потока вертикально по системе.

В частных одно- и многоэтажных домах, старых панельных многоквартирных домах применяются системы отопления с высоким давлением, что позволяет транспортировать теплоотдающее вещество на все участки разветвлённой, многокольцевой системы отопления и поднимать воду на всю высоту (до 14-ого этажа) здания.

Напротив, обычная 2- или 3- комнатная квартира с автономным отоплением не имеет такого разнообразия колец и ветвей системы, она включает не более трех контуров.

А значит и транспортировка теплоносителя происходит с помощью естественного процесса протекания воды. Но также можно использовать циркуляционные насосы, нагрев обеспечивается газовым/электрическим котлом.

Рекомендуем применять циркуляционный насос для отопления помещений более 100 м2. Монтировать насос можно как до так и после котла, но обычно его ставят на “обратку” – меньше температура носителя, меньше завоздушенность, больше срок эксплуатации насоса

Специалисты в сфере проектирования и монтажа систем отопления определяют два основных подхода в плане расчёта объёма теплоносителя:

По фактической емкости системы. Суммируются все без исключения объёмы полостей, где будет протекать поток горячей воды: сумма отдельных участков труб, секций радиаторов и т.д. Но это достаточно трудоёмкий вариант.
По мощности котла. Здесь мнения специалистов разошлись очень сильно, одни говорят 10, другие 15 литров на единицу мощности котла.

С прагматичной точки зрения нужно учитывать, тот факт что наверное система отопления будет не только подавать горячую воду для комнаты, но и нагревать воду для ванной/душа, умывальника, раковины и сушилки, а может и для гидромассажа или джакузи. Этот вариант попроще.

Поэтому в данном случае рекомендуем установить 13,5 литров на единицу мощности. Умножив этот число на мощность котла (8,08 кВт) получаем расчётный объём водяной массы – 109,08 л.

Вычисляемая скорость теплоносителя в системе является именно тем параметром, который позволяет подбирать определённый диаметр трубы для системы отопления.

Она высчитывается по следующей формуле:

V = (0,86*W*k)/t-to,

где:

W – мощность котла;
t – температура подаваемой воды;
to – температура воды в обратном контуре;
k – кпд котла (0,95 для газового котла).

Подставив в формулу расчетные данные, имеем: (0.86 * 8080* 0.95)/80-60 = 6601,36/20=330кг/ч. Таким образом за один час в системе перемещается 330 л теплоносителя (воды), а ёмкость системы около 110 л.

Потери напора и давления

Расчёт параметров по описанным выше соотношениям был бы достаточен для идеальных моделей. В реальной жизни и объёмный поток, и скорость теплоносителя всегда будут отличаться от расчётных в разных точках системы. Причина тому — гидродинамическое сопротивление движению теплоносителя. Оно обусловлено рядом факторов:

Силами трения теплоносителя о стенки труб.
Местными сопротивлениями протоку, образуемыми фитингами, кранами, фильтрами, термостатирующими клапанами и прочей арматурой.
Наличием разветвлений присоединительного и ответвительного типов.
Турбулентными завихрениями на поворотах, сужениях, расширениях и т. д.

Задача нахождения падения давления и скорости на разных участках системы по праву считается наиболее сложной, она лежит в области расчётов гидродинамических сред. Так, силы трения жидкости о внутренние поверхности трубы описываются логарифмической функцией, учитывающей шероховатость материала и кинематическую вязкость. С расчётами турбулентных завихрений всё ещё сложнее: малейшее изменение профиля и формы канала делает каждую отдельно взятую ситуацию уникальной. Для облегчения расчётов вводится два опорных коэффициента:

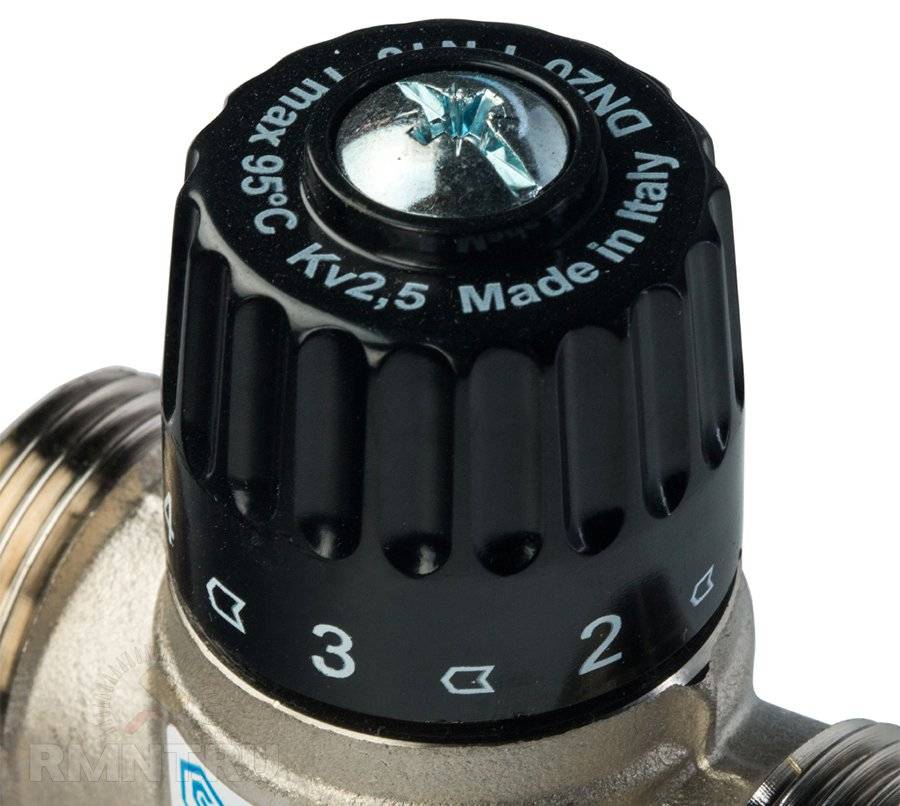

Кvs — характеризующий пропускную способность труб, радиаторов, разделителей и прочих участков, приближенных к линейным.
К_мс — определяющий местные сопротивления в различной арматуре.

Эти коэффициенты указываются производителями труб, клапанов, кранов, фильтров для каждого отдельно взятого изделия. Пользоваться коэффициентами достаточно легко: для определения потери напора Кмс умножают на отношение квадрата скорости движения теплоносителя к двойному значению ускорения свободного падения:

Δh_мс = К_мс (V 2 /2g) или Δp_мс = К_мс (ρV 2 /2)

Δh_мс — потери напора на местных сопротивлениях, м
Δp_мс — потери напора на местных сопротивлениях, Па
К_мс — коэффициент местного сопротивления
g — ускорение свободного падения, 9,8 м/с 2
ρ — плотность теплоносителя, для воды 1000 кг/м 3

Потеря напора на линейных участках представляет собой отношение пропускной способности канала к известному коэффициенту пропускной способности, причём результат деления нужно возвести во вторую степень:

Р = (G/Kvs) 2

Р — потеря напора, бар
G — фактический расход теплоносителя, м 3 /час
Kvs — пропускная способность, м 3 /час

Предварительная балансировка системы

Важнейшей финальной целью гидравлического расчёта системы отопления является вычисление таких значений пропускной способности, при которых в каждую часть каждого контура отопления поступает строго дозированное количество теплоносителя с определённой температурой, чем обеспечивается нормированное выделение тепла на нагревательных приборах. Эта задача лишь на первый взгляд кажется сложной. В действительности балансировка выполняется за счёт регулировочных клапанов, ограничивающих проток. Для каждой модели клапана указывается как коэффициент Kvs для полностью открытого состояния, так и график изменения коэффициента Kv для разной степени открытия регулировочного штока. Изменяя пропускную способность клапанов, которые, как правило, устанавливаются в точках подключения нагревательных приборов, можно добиться искомого распределения теплоносителя, а значит, и количества переносимой им теплоты.

Есть, однако, небольшой нюанс: при изменении пропускной способности в одной точке системы меняется не только фактический расход на рассматриваемом участке. Из-за снижения или увеличения протока в некой степени меняется баланс во всех остальных контурах. Если взять для примера два радиатора с разной тепловой мощностью, соединённых параллельно при встречном движении теплоносителя, то при увеличении пропускной способности прибора, стоящего в цепи первым, второй получит меньше теплоносителя из-за увеличения разницы в гидродинамическом сопротивлении. Напротив, при снижении протока за счёт регулировочного клапана все остальные радиаторы, стоящие по цепочке дальше, получат больший объём теплоносителя автоматически и будут нуждаться в дополнительной калибровке. Для каждого типа разводки действуют свои принципы балансировки.

Потери напора и давления

Силами трения теплоносителя о стенки труб.

Местными сопротивлениями протоку, образуемыми фитингами, кранами, фильтрами, термостатирующими клапанами и прочей арматурой.

Наличием разветвлений присоединительного и ответвительного типов.

Турбулентными завихрениями на поворотах, сужениях, расширениях и т. д.

Кvs — характеризующий пропускную способность труб, радиаторов, разделителей и прочих участков, приближенных к линейным.

Кмс — определяющий местные сопротивления в различной арматуре.

Δhмс = Кмс (V2/2g) или Δpмс = Кмс (ρV2/2)

Δhмс — потери напора на местных сопротивлениях, м
Δpмс — потери напора на местных сопротивлениях, Па
Кмс — коэффициент местного сопротивления
g — ускорение свободного падения, 9,8 м/с2
ρ — плотность теплоносителя, для воды 1000 кг/м3

Р = (G/Kvs)2

Р — потеря напора, бар
G — фактический расход теплоносителя, м3/час
Kvs — пропускная способность, м3/час
