Требования к топливу пиролизного котла
Газогенераторный отопительный аппарат привередлив к используемому топливу.
Для достижения максимального КПД котла необходимо использовать сухие дрова (влажность не больше 15-20%).
При использовании дров с влажностью больше 30% КПД газогенераторного котла становится таким же как у обычного твердотопливного котла.
Это создает определенные трудности для потребителя. Например, если вы храните дрова в поленнице на улице, то их влажность может доходить до 50%. Для сушки дров необходимо будет сделать специальное помещение.
Если вы применяете специальные топливные брикеты заводского производства, тоже стоит иметь ввиду, что при их неправильно хранении они легко становятся влажными.
Работать на каменном угле пиролизный котел тоже может, но количество выделяемых пиролизных газов в этом случае будет гораздо меньше, чем при использовании сухих дров из плотных пород дерева (бук, дуб, береза).
Не рекомендуется использовать в качестве топлива пластмассы, резины и прочие твердые бытовые отходы.
При их сгорании могут выделяться едкие вещества, которые ускорят коррозию металлических частей котла.
Особенности эксплуатации газогенераторных котлов
Эффективность работы пиролизного котла во многом зависит от типа и качества топлива. Технически в топку можно загрузить не только древесину, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива.
Древесина сгорает примерно за 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.
Современные модели котлов пиролизного горения могут работать на различных видах древесного топлива: дровах, брикетах, пеллетах, угле, торфе и т.п.
Около десяти часов уйдет на сгорание черного угля, а такое же количество бурого угля будет тлеть в течение восьми часов. На практике самую высокую теплоотдачу пиролизная техника демонстрирует при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20%, а длиной около 45-65 см.
Если доступа к такому топливу не имеется, можно использовать уголь или другое органическое топливо: специальные брикеты из опилок и пеллеты из древесины, отходы, полученные при обработке дерева, торф, материалы с целлюлозой и т.п.
Перед началом эксплуатации котла следует внимательно изучить рекомендации производителя устройства в отношении топлива.
В котлах пиролизного горения поступление воздуха регулируется обычными механическими задвижками. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость прибора
Слишком влажное топливо в таких устройствах недопустимо. При его сгорании в топке образуются дополнительные водяные пары, которые способствуют образованию таких побочных продуктов, как деготь и копоть.
Стенки котла загрязняются, теплоотдача снижается, со временем котел может даже прекратить работу, затухнуть.
Если использовать для котла пиролизного горения дрова со слишком высокой влажностью, внутри устройства возникнут условия для образования дегтя, который ухудшит теплоотдачу устройства и может привести к поломкам
Если в топку заложено сухое топливо и котел настроен правильно, пиролизный газ, полученный в результате работы устройства, будет давать пламя желто-белого цвета. Такое горение сопровождается ничтожным выделением побочных продуктов сгорания топлива.
Если цвет пламени окрашен иначе, имеет смысл проверить качество топлива, а также настройки прибора.
Пиролизные газы, смешанные с воздухом, горят ровным желто-белым пламенем. Если цвет пламени изменился, возможно, нужно проверить настройки котла или качество топлива
В отличие от обычных твердотопливных устройств, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует разогреть.
Для этого выполняют следующие шаги:
- Загружают на дно топки мелкую сухую растопку (бумагу, щепу и т.п.)
- Поджигают ее с помощью факела из подобных материалов.
- Закрывают дверцу камеры сгорания.
- Дверцу загрузочной камеры оставляют немного приоткрытой.
- Добавляют порции растопку по мере ее сгорания.
- Процесс повторяют до тех пор, пока на дне не образуется слой тлеющих углей.
К этому моменту топка уже прогревается примерно до 500-800°С, создавая условия для загрузки основного топлива. Не следует использовать для розжига растопки бензин, керосин или любые другие подобные жидкие вещества. Перед тем, как прогревать топку котла длительного горения, следует убедиться, что устройство готово к эксплуатации.
Характерная особенность котлов пиролизного горения – малое количество золы и пепла, что облегчает процесс очистки устройства и его обслуживания
Для этого проверяют наличие тяги, герметичность дверок, исправность запорных механизмов и регулировочной аппаратуры, наличие теплоносителя в системе отопления и т.п.
Затем следует включить терморегулятор, чтобы убедиться, что на прибор поступает напряжение. После этого открывают шибер прямой тяги и вентилируют котел в течение 5-10 минут.
Популярные модели
Дальше мы будем рассматривать самые популярные и востребованные модели твердотопливных пиролизных котлов длительного горения. Мы затронем как энергонезависимые, так и энергозависимые агрегаты.
Котел Попова
Пиролизный котел Попова является простым энергонезависимым агрегатом, изготовленным из стали. Конструкция получилась настолько удачной, что ее копируют многие умельцы, собирая отопительное оборудование своими руками. Представленный котел является всеядным, в нем можно сжигать практически любое твердое топливо. А внушительная топка гигантского объема позволяет рассчитывать почти на 24 часа непрерывного горения. При этом топливо сгорает практически полностью, образуя минимум вредных для природы компонентов.
Одно из преимуществ данного пиролизного котла – возможность закладки поленьев нестандартного размера (до 75 см в маломощных моделях до 240 см в самых производительных агрегатах), что обеспечивает длительное горение. Максимальная мощность оборудования составляет 1000 кВт, минимальная – всего 25 кВт. В зависимости от выбранного режима работы, КПД аппарата варьируется от 75 до 95%.
Котлы Гейзер
Оборудование от одноименного производителя представлено двумя линейками – бытовой и промышленной. Бытовые пиролизные котлы Гейзер длительного горения обладают мощностью от 10 до 50 кВт. Они могут работать на любом твердом топливе, характеризуясь высоким показателем КПД. Объем топки у самой минимальной модели составляет 40 литров. Оборудование является энергонезависимым и характеризуется предельной простотой в эксплуатации и неприхотливостью.
Котлы Buderus
Твердотопливный пиролизный котел длительного горения Buderus Logano G221-20 от известной торговой марки Будерус – это отличное приобретение для обогрева своего жилища. Его мощность составляет 20 кВт, благодаря чему он может отапливать помещения площадью до 200 кв. м. Управление здесь механическое, подключение к источнику электроэнергии не требуется. Теплообменник здесь выполнен из чугуна – это влияет на стоимость модели, зато делает ее выносливой и стойкой к коррозии. Правда, КПД отопительного агрегата составляет всего 78%.
Котлы Бастион
Пиролизные твердотопливные котлы длительного горения Бастинг серии М-КСТ относятся к энергонезависимому оборудованию, работающему на дровах и прочих видах твердого топлива. Линейка выпускается уже 3 года и характеризуется низким количеством негативных отзывов. Младшая модель обладает мощностью 12 кВт, самая старшая – 50 кВт. Котлы наделены мощными чугунными теплообменниками, минимальный объем топки составляет 40 литров. Из плюсов – надежная конструкция и доступная стоимость.
Создаём пиролизный котёл
Разбор схем и чертежей
Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов. На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:
На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:
- регуляторы,
- дымовые каналы,
- отверстия для воздуха,
- трубы для подачи воды,
- трубы для отвода воды,
- камера сгорания,
- вентилятор.
Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией
Поэтому малейшая ошибка может обратиться аварийной ситуацией.
Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.
Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.
Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.
Инструменты, необходимые для изготовления котла своими руками
Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:
- болгарка,
- сварочный аппарат,
- шлифовальные круги,
- электрическая дрель,
- электроды,
- трубы различного диаметра,
- полосы стали,
- термодатчик,
- вентилятор,
- металлические листы.
Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.
Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4
Тонкости сборки
После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:
Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник
При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации
Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом
Это позволит повысить отдачу тепла.
Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.
После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.
Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.
Обсудить статью на форуме
Самодельная пиролизная установка
Полноценную установку для переработки отходов своими руками сделать не получится, но можно собрать отопительный котёл по схеме конструктора В.А. Беляева.
Потребуется слесарный инструмент, включая болгарку и сварочный аппарат. Требуемые материалы:
- труба металлическая (диаметром 34, 57 и 159 мм);
- стальная полоса (20х4; 30х4; 80х5 мм);
- труба профильная (сечением 60х30, 80х40 и 20х20 мм);
- металлические листы;
- датчик температуры;
- шамотные кирпичи;
- воздушный насос.
Нарежьте листы на заготовки в соответствии с выбранным чертежом.
Из заготовок методом сварки соберите двухкамерный топливный бункер. К нему подведите изготовленные из труб воздуховоды.
Врежьте металлическую трубу на расположенной поперёк воздуховодам стенке (ниже топочной камеры). Это вторичный подвод воздуха.
Теплообменник собирайте из 57 мм труб следующим образом:
- Разметьте два металлических листа в соответствии с чертежом.
- Вырежьте в них 60 мм отверстия под трубы.
- Нарежьте 57 мм трубы на куски нужной длины.
- Концы труб вставьте в отверстия на листе, закрепите сваркой.
- Приварите к противоположным концам второй лист.
Прикрепите теплообменник к корпусу. По верхнему уровню теплообменника установите заслонку дросселя. Торец дроссельной заслонки закрывается куском металлического листа. В листе должен быть патрубок под установку дымохода.
Изнутри усильте камеры сгорания кирпичом. Обточите кирпичи, чтобы они лежали плотно. Кирпичи не должны блокировать заслонки воздухоотводов.
Установите на устройство фронтальную панель. Почистите корпус котла от сварочной окалины и прочего налёта, выровняйте неровности.
Проверьте герметичность конструкции: временно заблокируйте все отверстия и патрубки, налейте в теплообменник горячую воду. Если вода вытекает, необходимо герметизировать щели сваркой.
Обшейте корпус металлическими панелями и навесьте дверцу. Её лучше делать из чугуна и усиливать шамотным кирпичом.
Установите агрегат на бетонный фундамент высотой минимум 10 см. Присоедините дымоход, воздушный насос и линии подачи/выхода теплоносителя.
В одиночку собрать такой котёл очень трудно, пригласите напарника.
Пиролизный котел своими руками: правила и нюансы
Пиролизный котел своими руками Для того, чтобы установить пиролизный котел своими руками, сохраняя при этом все его рабочие качества, необходимо основываться на точный чертежах и вычислениях. Неправильно собранный котел, смонтированный по некомпетентной схеме, не только будет плохо выполнять свои функции, но еще и представит угрозу безопасности окружающей среде и Вам в первую очередь.
Правила сборки пиролизного котла своими руками:
- Вашей первоочередной задачей, перед стартом сборки, становится обязательное ознакомление с чертежами, планами и схемами. Они помогут определить количество необходимого материала для работы, а также уберегут Вас от возможных аварийных ситуаций;
- Проверьте наличие основополагающих элементов, без которых невозможна собственноручная сборка пиролизного котла. Это: регуляторы, отверстия для воздуха, дымовые каналы, трубы для отвода воды, камера сгорания, трубы для подачи воды, а также вентилятор;
- Учтите, что если Вы предполагается отапливать стандартный загородный дом, Вам вполне подойдет пиролизный котел мощностью 40 кВт, а если Вы владелец совсем небольшого коттеджа, то хватит и 30 кВт-ного котла. Устанавливать супер мощные котлы нет смысла, так как и небольшое устройство, прекрасно утеплит помещения, в то время как огромные агрегаты будут стоить больших денег, и потребуют значительных затрат;
- Не лишним будет заготовка необходимых инструментов для монтажа котла. Чтобы Вам не пришлось лишний раз бегать в строительный магазин, приготовьте все нужное сразу. Для установки пиролизного котла своими руками, Вам потребуется вот такой вот инструментарий: болгарка, шлифовальные круги, сварочный аппарат, электрическая дрель, трубы различного диаметра электроды, вентилятор, полосы стали, термодатчик, металлические листы
Учтите, что сборка пиролизного котла своими руками долгий и кропотливый процесс, поэтому будьте готовы к возможным сложностям. Однако, тщательно подготовившись к процессу, Вы значительно снижаете риск возникновения неожиданных проблем.
После того, как все правила соблюдены, нужная схема выбрана, пора приступать к непосредственной сборке. Поэтапно собирая устройство, следите за выполнением следующих нюансов:
- В отличие от обычных котлов, отверстие для помещения дров в топку, должно быть расположено несколько выше;
- Обязательно проверьте наличие ограничителя, который фиксирует подачу воздуха в котел. Его оптимальные размеры – 70 мл в сечении и длина, превышающая размеры корпуса;
- Диск, привариваемый к ограничителю, должен быть изготовлен из нержавеющей стали, и располагаться внизу всей конструкции;
- Отверстие для подачи твердого топлива лучше всего желать прямоугольной формы. Для пиролизного котла такая форма является оптимальной;
- Дверца должна плотно и надежно закрываться, необходима специальная накладка, которая будет плотно фиксировать закрытие;
- Заранее предусмотрите, а затем не забудьте выполнить специальное отверстие, с помощью которого Вы будете удалять накопившуюся золу;
- Труба для теплоносителя должная быть не прямой, а слегка изогнутой. Такая форма необходима для повышения теплоподачи;
- Расположение вентиля должно быть удобным и доступным. Благодаря нему Вы будете контролировать процесс поступления воздуха в топку;
- Первый запуск. После того, как вы закончили сборку и монтаж пиролизного котла своими руками, проведите пробный запуск устройства. При помощи специального оборудования, проверьте безошибочность эксплуатации на всех этапах, и убедитесь, что в котле не скапливается угарный газ. Только после этого, можно полноценно вводить котел в работу
Подключение аварийных систем
Элементы аварийных систем в схеме обвязки используются в целях:
- защиты от повышения максимального рабочего давления в системе;
- защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
- предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.
Предохранительный клапан
Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.
Как работает предохранительный клапан
К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.
Аварийный теплообменник
Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.
Перегрев оборудования может произойти в двух случаях:
- при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
- при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.
Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.
Как работает теплообменник
При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.
Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.
Дополнительный контур
Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

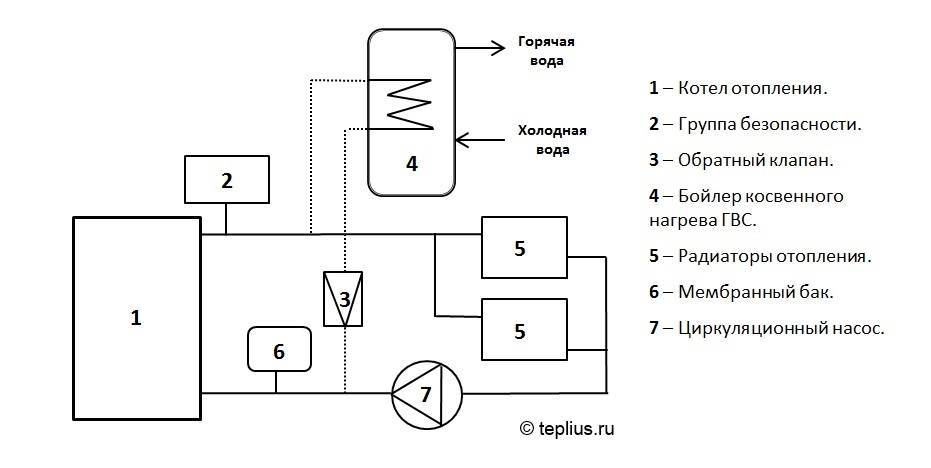

Обвязка котла с дополнительным контуром
При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.
При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.
Термостатический смеситель
Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.
Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).
Установка термостатического смесителя
При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.
Эту схему можно использовать в системах с любым видом циркуляции.
Можно ли сделать твердотопливный котел своими руками из подручных средств?
Принцип работы пиролизного котла
Для лучшего понимания принципа работы, рассмотрим следующий рисунок:
Продольный разрез пиролизного котла
- Панель управления.
- Рычаг задвижки загрузочной камеры.
- Дверь загрузочной камеры.
- Загрузочная камера.
- Ручка регулировки притока первичного воздуха.
- Ручка регулировки притока вторичного воздуха.
- Дверь камеры сгорания.
- Горелка.
- Керамический отражатель.
- Камера сгорания.
- Окно прочистки.
- Газоход.
- Задвижка загрузочной камеры.
- Вентилятор с возможностью регулирования скорости вращения.
- Аварийный теплообменник.
- Патрубок подачи.
- Патрубок подключения аварийного теплообменника.
Итак, из верхнего рисунка видно, что горение в таком котле происходит странным, на первый взгляд, образом — сверху вниз.
Это становится возможным благодаря наличию в составе котла вентилятора (позиция 14).
Он создает тягу, которая заставляет пиролизные газы идти в камеру сгорания, где после смешивания их в определенной пропорции с вторичным воздухом происходит их воспламенение.
Приток вторичного воздуха регулируется при помощи специальной ручки (позиция 6).
Такую конструкцию имеют многие отопительные аппараты. В частности:
- Buderus logano.
- Caldera Megatherm.
- Eko-vimar Orlanski.
Но существуют конструкции, работающие на естественной тяге.
В них для работы не требуется наличие вентилятора, что делает такой отопительный аппарат энергонезависимым.
Однако, управлять режимом работы такого котла становится трудно.
Он будет работать по сути как обычный твердотопливный. А в нарисованной выше конструкции есть возможность управления процессом сгорания газа при помощи изменения скорости вращения вентилятора, что повышает КПД всей системы. В этой статье мы не будем подробно на них останавливаться.
Газогенераторный котел работает при высоких температурах и поэтому должен быть изготовлен из высококачественных жаропрочных сталей.
Кроме этого, камера сгорания покрывается шамотными кирпичами. Они защищают металл от разрушения высокими температурами.
Нужно следить, чтобы после чистки камеры сгорания все шамотные кирпичи были уложены ровно без зазоров.
Также, для чистки предусмотрены специальные лючки, расположенные по разным сторонам котла.
Чистку стоит производить согласно рекомендациям производителя, которые изложены в паспорте на изделие.
Котлы ведущих производителей обязательно комплектуются блоками управления (на рисунке позиция 1).
Блок осуществляет контроль за температурой теплоносителя и в зависимости от нее может включать аварийный теплообменник (аварийный перегрев) или уменьшать скорость вращения вентилятора, что уменьшает тягу и приглушает тем самым горение.
Пиролизный котел – принцип работы
Как работает данный котел? Котел состоит из следующих элементов:
- Камера газификации
- Камера дожигания
- Система подачи воздуха (первичная, вторичная)
- Водяная рубашка
- Колосниковая решетка
Принцип работы заключен в следующем:
- В камеру газификации загружается топливо и поджигается.
- Из топлива начинает вырабатываться газ.
- В камеру подается первичный воздух, и из-за избытка давления газ начинает поступать в нижнюю камеру дожигания.
- В камеру дожигания подается вторичный воздух, и образовавшаяся смесь горит при большой температуре.
- Вода, находящаяся в водяной рубашке котла, нагревается и подается в систему отопления, одновременно во входную часть рубашки подается обратка.
- Используемый теплоноситель служит одновременно охладителем котла.
Инструкция по эксплуатации
Подачу воздуха можно производить двумя основными способами: методом нагнетания или вытяжным способом (применение дымососа). Использование нагнетательного варианта позволяет регулировать мощность потока, что позволяет контролировать интенсивность горения, процесс перехода от тления до выдачи максимальной мощности за короткий промежуток времени.
Что касается дымососов, то на сегодняшний день выпускают такие конструкции, которые могут обеспечить вакуумную тягу, способную проводить процесс пиролиза без тепловых потерь.
Наиболее экономичный режим работы котла – это когда происходит нагрев воды до 60 °C. Если соблюдать все условия, то такая температура достигается уже по истечении 30-40 минут.
Нормальное функционирование системы отопления напрямую зависит от влажности дров. Не рекомендуется использовать дрова с влажностью выше 50 %. Самой оптимальной считается влажность дров, равная 25-30 %. Для того, чтобы добиться такого процента влажности, необходимо сушить дрова длительный период на проветриваемых площадках, в специальных дровяниках, сараях (в зависимости от первоначальной влажности и породы дерева).
При использовании дров, имеющих влажность 15-20 %, по сравнению с 50 % влажностью, мощность увеличивается примерно в 2 раза. Однако в естественных условиях получить такую влажность довольно непросто. Это займет примерно 1,5-2 года. Поэтому сразу же после окончания сезона отопления необходимо приступить к заготовке дров.
