Выбор кабеля по мощности и производителю
Внутренний самогреющийся кабель для подогрева водопровода по типу использования делят по показателям мощности.
В момент приобретения греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).
Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность 5 до 25 Вт/м. Но опять же, тут все индивидуально.
На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии
Но, расход электроэнергии для подогрева в данном случае будет ощутимым.
Для чего нужен греющий кабель в сантехнике
Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.
Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.
Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.
Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.
Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянным контролем.
Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.
Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в водостоки и т.п.
Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.
Смотреть видео — утепление водоснабжения от траншеи до дома
Утепление труб водоснабжения от траншеи до дома + греющий кабель
Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.
Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.
Как используют специальный кабель для обогрева водопроводной трубы
Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения трубопровода на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.
Использование колодца
На этом рисунке приведена схема стандартной автономной системы водоснабжения. Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.
Прокладка водопровода в каменистом грунте будет слишком сложной
Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые подвалы, цокольные этажи также слишком дорого отапливать всю зиму.
Гораздо разумнее, нагреть локально только необходимые инженерные конструкции
Статья по теме:
ТОП-5 лучших производителей теплого кабеля
Ведущими производителями нагревательных кабелей являются:
- Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
- Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
- Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
- Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
- Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.
Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.
Обзор греющего кабеля и тест, не пропустите видео:
Как греющий кабель подключить к сети:
Как установить и подключить резистивный провод своими руками
Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.
Линейное крепление нагревательного элемента осуществляется в такой последовательности:
- Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
- Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
- Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
- Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
- По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

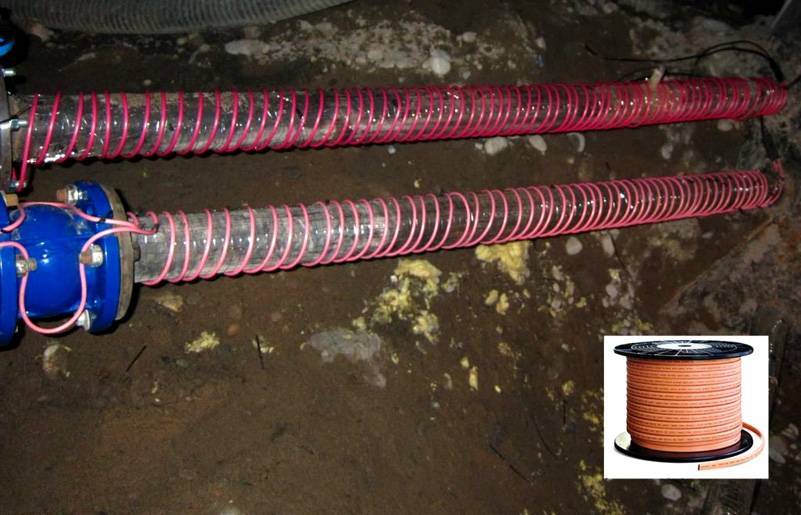

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.
Спиральный способ установки греющего кабеля.
Работа выполняется в таком порядке:
- пластиковую трубу обматывают по всей длине металлизированным скотчем;
- спиралью наматывают электрокабель;
- закрепляют клейкой лентой на всем протяжении;
- хомутами фиксируют термодатчик и его провода;
- устанавливают утеплитель, закрепляют стяжками.
Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.
Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.
Как правильно смонтировать систему обогрева
Практикуется два способа монтажа греющего кабеля – внутренний и наружный. В первом кабель заводится внутрь трубопровода, во втором наматывается на трубу или крепится вдоль всей её протяжённости.
Обратите внимание! Для внутренней прокладки подойдёт кабель любой формы сечения. Для наружного монтажа лучше предпочесть ленточный (сплюснутый) формат изделия, обеспечивающий лучший контакт с поверхностью трубы
Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия
В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр
Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия. В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр. Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:
Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:
- Для внутренней прокладки чаще всего окажется достаточно кабеля с мощностью 10 Вт/м.
- Для трубопроводов диаметром то ½ до ¾ дюйма подойдёт саморегулирующийся кабель на 17 Вт/м.
- ¾ — 1 ½ дюйма – 27 Вт/м.
- Свыше 100 мм – 31 и более Вт/м.
Наружный монтаж
Самый распространённый вариант расположения саморегулирующегося кабеля при таком варианте монтажа – в одну линию вдоль нижней части трубопровода. Во-первых, такое расположение практически исключает вероятность механических повреждений кабеля (при падении тяжёлых предметов сверху, к примеру).
Вторая причина заключается в том, что жидкие среды внутри трубопровода скапливаются преимущественно в нижней части, поэтому именно она нуждается в прогреве в первую очередь. Если мощности одного кабеля будет явно недостаточно, можно поступить несколькими способами:
- Уложить вокруг трубопровода спиралью.
- Приобрести кабель большей мощности.
- Уложить вдоль трубопровода несколько ниток кабеля.
Способ фиксации кабеля во многом зависит от материала, из которого изготовлены трубы. Для пластика наилучшим вариантом станет закрепление при помощи алюминиевого скотча. Скотч оборачивается вокруг трубопровода через равные расстояния, исключающие провисание греющего кабеля. После этого кабель дополнительно проклеивается таким же скотчем вдоль всей длины трубопровода.
На металлическом трубопроводе кабель фиксируется кольцевым методом с применением термостойкой липкой ленты или пластикового бандажа.
Обратите внимание! На поворотах трубопровода саморегулирующийся греющий кабель правильно располагать ближе к внешнему радиусу изгиба. Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме
Термодатчик, напротив, следует устанавливать в самом холодном месте системы
Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме. Термодатчик, напротив, следует устанавливать в самом холодном месте системы.
Внутренний монтаж
Для прокладки внутри трубопровода подойдёт специальный саморегулирующийся кабель с усиленной изоляцией. В месте входа кабеля монтируется тройник, в один из концов которого устанавливается втулка уплотнения. Здесь стоит помнить, что сборные элементы узла должны быть нанизаны на кабель до момента соединения с холодным проводом.
После этого саморегулирующийся кабель аккуратно вводится внутрь трубопровода на необходимую длину, а сальниковый узел собирается и обжимается для обеспечения герметичности места ввода.
Это важно! Категорически запрещается проводить кабель через элементы запорной арматуры (вентили, задвижки, краны и т.п.). Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов
Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости
Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов. Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости.
Монтаж нагревательных кабелей
Желательно, чтобы монтажом нагревательной системы занимались специалисты, которые правильно рассчитают необходимые параметры обогрева и поставят систему, соблюдая все технические требования и меры безопасности. Здесь учитывается, что кабель соприкасается с водой и работает в воде от электричества, что при неправильной эксплуатации или установке может угрожать здоровью. Специалисты учитывают все нюансы установки, делают все быстро и профессионально.
При самостоятельной установке кабеля рекомендуется выполнение следующих правил:
- Провести правильный замер трубы и отрезать нужный кусок изделия – длина должна совпадать с трубным диаметром.
- Устанавливается тройник на месте введения кабельного изделия в трубу. При этом соблюдается строгая герметизация.
- В переходник (сальник) вкручивают специальную врезку, в которую заводят нужную длину нагревательной конструкции.
При появившихся во время монтажных работ повреждениях кабеля, изделие рекомендуется заменить. Также не желательно самостоятельно заделывать порывы в изоляции, так как это может травмировать электрическим током.
Работу нужно делать внимательно и осторожно, чтобы не повредить покрытие изделия. Острые элементы резьбы при монтаже прикрывают специальной лентой
Правильно проведенные работы по монтажу порадуют зимой – напор будет отличным и вода никогда не замерзнет.
ВАЖНО! Категорически запрещается прокладывать нагревательный кабель сквозь запорные вентили – это способствует его повреждению.
Резистивный кабель
Двужильный (одножильный не рассматриваем ввиду неудобности его подключения) резистивный кабель состоит из одной токопроводящей жилы и одной греющейся (1), внутренней изоляции (2), металлической оплетки (3) и наружной термостойкой изоляции из полимера (4). Под действием силы тока происходит нагрев жилы, которая в свою очередь отдает тепло объекту. Резистивный кабель также часто используют при монтаже теплого пола.
Для работы резистивного греющего кабеля в обязательном порядке необходимо использовать терморегулятор, который предотвратит его перегрев. Также он греет одинаково по всей длине, а значит расход электроэнергии будет максимальным (в сравнении с саморегулирующимся). Главное преимущество резистивного изделия над саморегулирующимся — это относительно невысокая цена. Например, в среднем 1 погонный метр хорошего резистивного кабеля мощностью 10 Вт/м будет стоить около 150 — 200 рублей, в то время, как саморегулирующийся при той же мощности будет стоить порядка 500 — 600 рублей метр.
Обычно резистивный провод продается в комплекте с вилкой и термостатом в концевой муфте. В зависимости от модели и области применения термостат может быть выставлен на разные температуры. Например, у кабеля SpyHeat SHFD, предназначенного для обогрева трубопровода, термостат рассчитан на включение при понижении температуры ниже 5°С. Это означает, что когда температура у основания термостата падает ниже 5°С, то он запускает работу кабеля. Именно поэтому термостат необходимо располагать в самой верхней точке трубы — там, где температура падает ниже всего. Если разместить наоборот, то может получиться, что самый холодный участок трубы будет замерзать, а термостат так и не включится.
Саморегулирующийся кабель
Саморегулирующийся кабель состоит из двух токопроводящих жил (1), полимерной греющейся матрицы (2), изоляции (3), экранирующей оплетки (4) и защитного термостойкого слоя (5). Кабель способен самостоятельно изменять температуру нагрева и соответственно выходную мощность на разных участках. Как это происходит? При снижении температуры окружающей среды понижается сопротивление матрицы, а количество путей прохождения тока увеличивается, за счет чего увеличивается нагрев и отдача тепла. И наоборот, при повышении температуры «за бортом», сопротивление матрицы увеличивается, а ее нагрев и выходная мощность практически падает до нуля.
Благодаря такому принципу работы провод не греется постоянно на максимальной мощности, а экономит электроэнергию, подогревая только нужные участки. КПД изделия гораздо выше, чем у резистивного. Однако важен следующий момент: так как у саморегулирующегося провода нет термостата, то температуру окружающей среды, при которой он будет начинать нагреваться, необходимо уточнять у продавца, так как разные модели могут иметь разный температурный порог.
Какая наружная изоляция должна быть у провода?
Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.
Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера
На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.
Как подобрать кабель по мощности?
Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.
Принцип работы греющего кабеля для водопровода
Подогрев наружных трубопроводов очень распространен во многих регионах России. Греющий кабель для водопровода, может устанавливаться как внутри трубы так и снаружи, и по своей сути является простым проводом. А благодаря наличию сопротивления, использована одна из возможностей проводника из металла – пропуская через себя электрический ток металл имеет способность нагреваться.
Соответственно, чем выше уровень сопротивления, тем больше нагреется устройство. Понятно, что саморегулирующийся электропровод должен защищаться хорошей гидроизоляцией, ведь он находиться в воде.
Включают греющий кабель при температуре + 5 градусов внутри водопровода. При снижении температуры окружающей среды, сопротивление на проводе повышается, таким образом, в водопроводе поддерживается нужная температура воды.
Купить данный кабель можно различной протяженности. Это могут быть виды от двух до двадцати метров. Они позволяют прогревать проводом часть водопровода, или всю магистраль, если она расположена в зоне промерзания.
С первого взгляда такой кабель кажется очень простым приспособлением, который можно установить своими руками, и осуществить эффективное прогревание водопровода. Но, для того, чтобы правильно выбрать и смонтировать греющий кабель внутри трубы, необходимо внимательно изучить всю информацию, которая будет изложена ниже.
Совет 1. Определяем, для каких целей используется
Сложности при проведении
Существует стереотип, что использование проводника нерационально. Монтаж и последующая эксплуатация настолько дороги, что не окупают себя. Не всегда владелец дома может выкопать траншею нужной глубины от 1.5 метра. Какие приводятся аргументы?
- Во-первых, для траншеи необходима специализированная техника. Лопатой очень тяжело физически ее выкопать.
- Можно наткнуться на твердые породы. Тогда работа руками и лопатой становится бесполезной.
- Для заболоченной местности будет всегда актуальна проблема затопления коммуникаций.
- В регионах многолетней мерзлоты коммуникации так или иначе будут промерзать.
- Место ввода трубы и кабеля в дом защитить невозможно на 100%.
- При обнаружении локальных проблем проще смонтировать провод вовнутрь трубы, чем проводить полноценные работы по демонтажу.
И все же отметим, что использование греющего кабеля бывает жизненно необходимым, несмотря на кажущиеся сложности.
Три направления использования
- Для строений частного характера. Обогреваются системы водоснабжения и канализация. Используется для кровли. Монтируется в точках образования льда. Кровля в зимний период останется сухая. Является основой системы «теплый пол».
- Коммерческое назначение. Применяется для обогрева трубопровода и системы пожаротушения.
- Промышленность. Используется для работы в опасных условиях. Монтируется для обогрева резервуаров, большой емкости, и разнообразных жидкостей. Это может быть: продукты нефтяной промышленности, химические вещества и т.д.
Саморегулирующийся тип кабеля
Такое изделие можно применить не только для прогрева трубы, но и в случаях, если водопровод зарыт, а снаружи прикрепить кабельную конструкцию не представляется возможным. Существует много видов саморегулирующихся изделий от отечественных и зарубежных марок. Все они прошли соответствующую сертификацию. Наружный слой покрытия кабеля очень устойчив к химическим средам, поэтому его можно также использовать при обогреве внутренних канализационных труб.
Саморегулирующиеся изделия пригождаются тогда, когда случайно не включили греющий кабель и трубы начинают промерзать. Кабельное изделие не только возмещает потерю тепла, но и хорошо прогревает систему труб. Такое свойство системы сохраняет водопровод от разрывов при минусовых температурах.
Конструкция укомплектована в виде силового кабеля (по 2,5 м). Изделия в готовом виде упакованы в коробку и полностью готовы к установке. В ней, помимо кабеля находится прикрепленный к изделию силовой кабель с электрической вилкой. При необходимости использования конструкции, надо будет разместить нагревательную часть в трубу и вывести с помощью сальника электрическую часть.
Встречаются наборы с фиксированной длиной (2-5, 7,10, 15 м) и секции, которые можно заказать. Собранный внутри трубы комплект кабеля можно купить в готовом виде в специализированном магазине.
ВАЖНО! Кабель с саморегулировкой не нуждается в дополнительном системном контроле и регуляции температуры, так как способен самостоятельно изменять мощность и степень отдачи тепла, в соответствии с окружающей температурой.
Достоинства обогрева труб
Прокладка системы, обеспечивающей прогрев труб, позволяет добиться массы положительных эффектов:
- Вода в трубопроводе не сможет замерзнуть даже при очень сильном морозе;
- За счет искусственного подогрева будет поддерживаться определенная температура жидкости, находящейся в системе;
- Вероятность застоя жидкости в трубопроводе полностью исключается;
- Электрообогрев трубопроводов предотвращает кристаллизацию твердых фракций;
- Нагревая трубу горячего водоснабжения, можно существенно снизить теплопотери;
- Все вязкие жидкости смогут без проблем двигаться по трубопроводу;
- Поток любой жидкости, находящейся в системе, будет стабильным;
- Внешняя поверхность труб защищается от образования конденсата и нарастания ледяной корки;
- Учитывая систему обогрева труб на этапе планирования трубопровода, можно существенно сократить необходимый объем работ, ведь укладывать трубы на большой глубине не придется;
- Ремонтировать и менять трубы в зимнее время не придется – система прогрева исключает их повреждение.
Помимо положительного воздействия, оказываемого системой обогрева на трубопровод, можно выделить и несколько непосредственно присущих ей свойств. Стоимость такой конструкции невелика и полностью окупается при эксплуатации. Прокладка линии обогрева не требует особых знаний и усилий, поэтому провести эту работу можно даже при отсутствии соответствующего опыта.
