Выбор и монтаж группы безопасности для системы отопления

Указания по самостоятельному монтажу


Манометр и аварийный клапан выбираются в соответствии с величиной максимального давления котельного оборудования

Если приобретенный в магазине дровяной или угольный котел не имеет в комплекте собственного защитного узла, его можно купить отдельно, а затем установить на оборудование своими руками

В этом случае основное внимание уделяется не столько фирме, выпускающей это комбинированное изделие, сколько правильному выбору самих приборов. Не все предлагаемые производителями узлы безопасности подходят для конкретной модели теплового генератора

Как правило, характеристики устройства спуска воздуха не имеют решающего значения и на эту составляющую узла можно не обращать внимания.

В отличие от него, манометр и аварийный клапан выбираются в соответствии с величиной максимального давления, значение которого приводится в инструкции по эксплуатации котельного оборудования. Лишь убедившись в том, что они подходят к данному образцу котла, можно покупать изделие и переходить к монтажу. С технической точки зрения установка группы безопасности на отопительный агрегат особой сложности не представляет. Все, что потребуется для этого – запастись базовым комплектом слесарного инструмента. При его наличии подсоединение к системе отопления осуществляется одним из следующих способов:

  • установка купленного модуля на штуцер, уже имеющийся на коллекторе эксплуатируемого котла – в этом случае потребуется проследить за совпадением резьбы, обозначаемой в дюймах;
  • врезка корпуса узла безопасности в подающий трубопровод в районе его вывода из теплового генератора.

Иногда для лучшей видимости приборного табло вся группа устанавливается на вертикальном участке трубы. Как вариант – она может располагаться на специально оборудованном для этих целей кронштейне, фиксируемом на стене. К выходному штуцеру предохранительного клапана подсоединяется прозрачный шланг, другой конец которого опускается в пластиковую канистру или непосредственно в сливную канализацию. Первая из этих схем слива хороша тем, что по уровню воды в емкости удобно судить о том, что котел работает в критическом режиме.

Конструктивные элементы прибора

Обычно все приборы группы безопасности котла отопления приобретаются в комплекте. Поэтому производитель позаботился, чтобы настройка каждого прибора была произведена на оптимальный режим эксплуатации.

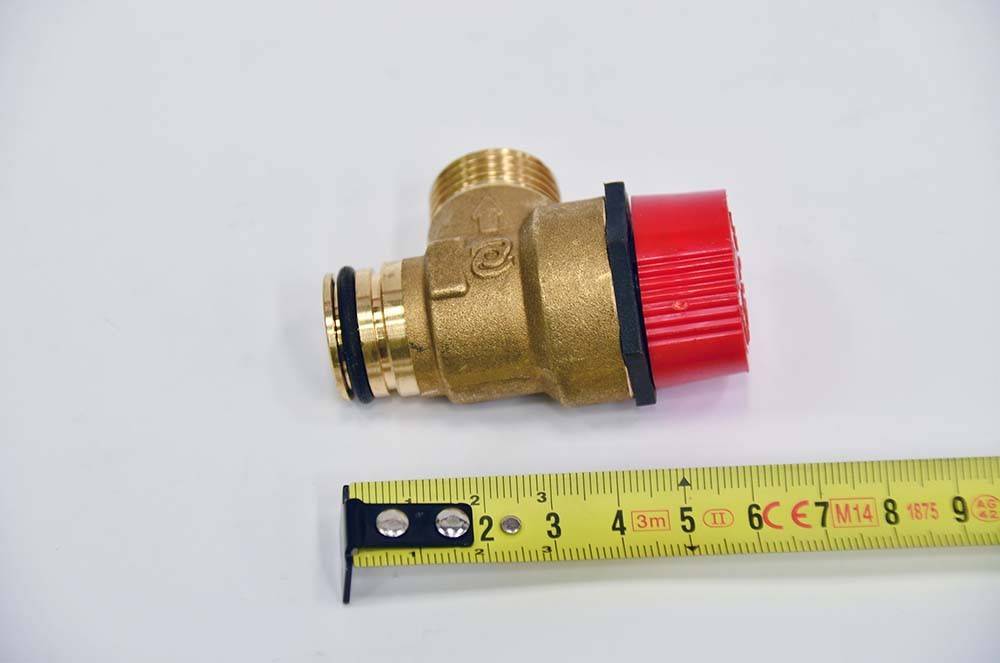

Предохраняющий клапан

При нормальной работе отопительной системы расширительный бак, установленный выше всех трубопроводов и нагревательных приборов, компенсирует расширение теплоносителя. В зависимости от заданного режима работы устанавливается определенная температура на выходе из теплогенератора. Количество жидкости в расширительном баке меняется.

Обычно работоспособность этого узла не вызывает нареканий. При длительной эксплуатации иногда возникает забивание трубы накипью, проходное сечение постепенно уменьшается, а потом исчезает полностью. Пользователи редко замечают эту неисправность, так как зрительно определить ее невозможно. Возникший дефект скрыт внутри трубы, выходящей к расширительному баку. При повышении давления и отсутствии группы безопасности котла отопления произойдет разрушение одного или нескольких элементов отопительной системы.

Предохранительный клапан для системы отопления в разрезе

Если произведена установка группы безопасности, то предохраняющий клапан сбросит излишки теплоносителя. Котел и трубопроводы останутся целыми. Пользователь увидит наличие сброса воды. Сервисные службы или пользователь самостоятельно определят неисправность и устранят причину.

Перед каждым отопительным сезоном нужна проверка работоспособности предохранительного клапана. Она займет немного времени.

  1. На верхней части имеется рукоятка, ее нужно повернуть по направлению стрелки.
  2. Потечет вода.
  3. Повернуть в обратную сторону.
  4. Вода должна прекратить течь — предохранительный клапан исправен.
  5. Другой вариант: вода продолжает течь.
  6. В этом случае нужно повторить открывание-закрывание несколько раз подряд.
  7. Практика показывает, что этих действий достаточно, чтобы немного притереть клапан в гнезде.
  8. Течь прекращается.
  9. Если вода продолжает стекать, то нужно срочно заменить предохранительный клапан.

В частных домах используются предохранительные клапаны, рассчитанные на давление до 3 бар.

Манометр

Манометр контролирует работу отопительной системы. На манометре присутствуют две стрелки:

  • стрелка черного цвета показывает фактическое давление – это рабочая стрелка;
  • красная устанавливается при настройке системы перед запуском отопительного котла, она служит ориентиром в работе.

Аксиальный и радиальный манометры

В индивидуальных домах рабочее давление находится на уровне 2-3 бар. Но сам манометр должен быть рассчитан на давление не менее 4 бар.

Автоматический воздухоотводчик

Автоматический воздухоотводчик желательно устанавливать выше всей отопительной системы, так как воздух тоже располагается вверху. Некоторые пользователи полагают, что достаточно установить на нагревательных приборах кран Маевского, а потом при наполнении трубопроводов и систем нагрева выпустить имеющийся воздух наружу. Так можно удалить большую часть имеющегося воздуха. Практика показала, что в процессе работы остатки воздуха циркулируют по трубам и батареям, снижая эффективность работы.

Автоматический угловой воздухоотводчик

Автоматический воздухоотводчик будет удалять воздушные и паровые пузырьки в автоматическом режиме. Часто при осеннем запуске котла многие наблюдают работу этого прибора. Она характеризуется небольшим шипением, раздающихся со стороны группы безопасности для отопления.

Назначение группы безопасности

Группа безопасности для котла формируется из нескольких отдельных приборов. Их размещают на отдельном коллекторе. Нержавеющая сталь или латунь используется для изготовления монтажного коллектора.

Для фиксации каждого прибора создаются свои посадочные места. Сам коллектор к системе отопления соединяется с помощью резьбовой муфты.

Посадочные места предназначены для монтажа:

  • манометра, он контролирует давление теплоносителя в системе отопления;
  • автоматического воздухоотводчика, который предназначен для удаления воздуха из теплоносителя в автоматическом режиме. Внутри присутствует поплавок, пока он находится на плаву, воздух из системы не удаляется. В случае попадания пузырька воздуха поплавок опускается, приоткрывается клапан для выхода этого пузырька наружу;
  • предохранительного клапана. Его устанавливают на случай превышения заданного давления. Он откроется, и часть теплоносителя выйдет из отопительной системы.

Основные приборы, входящие в группу безопасности отопления

Работает связка приборов: манометр – автоматический воздухоотводчик – предохранительный клапан, следующим образом.

  1. В случае возникновения нештатной ситуации, давление начинает расти.
  2. Часть пара попадает в воздухоотводчик, поплавок опускается вниз, выпуская пар наружу.
  3. Если давление продолжает нарастать, то срабатывает предохранительный клапан. Он открывается, и часть теплоносителя удаляется из системы.

Вероятность возникновения подобной ситуации специалистами оценивается, как возможная. Статистику аварий в системах индивидуального отопления регистрируют специалисты газовых служб, им доверен контроль за работой миллионов систем обогрева в многоэтажных домах и частном секторе. Статистика показывает, что подобные нештатные ситуации возникают в разгар отопительного сезона.

Поэтому представители газовой службы утверждают, что группа безопасности для отопления не всегда необходима, но по желанию домовладельца может быть установлена в любой системе для подстраховки. Вероятно, никто не желает оказаться с неработающей отопительной системой, когда за пределами жилого помещения мороз и ветер.

Газ для работы отопительных устройств применяется не везде. Доля индивидуальных котельных на твердом топливе весьма высока. Для твердотопливного котла возможны режимы, когда происходит разогрев теплоносителя до температуры свыше расчетных значений. Здесь группа безопасности твердотопливного котла окажется необходимой. Она предотвратит повреждение котлового оборудования.

Некоторые населенные пункты имеют небольшие котельные, рассчитанные на отопление и горячее водоснабжение нескольких домов. В них используется жидкое топливо. Обслуживают эти котельные сами жители. Для подобных случаев должна быть установлена группа безопасности котла отопления в любой системе для подстраховки.

Обзор лучших моделей

Среди самых популярных производителей, которые занимаются изготовлением защитной арматуры, можно отметить такие компании, как Valtec и Watts.

Дополнительно определенные приборы продаются с теплоизоляционным кожухом. Для изделий модельного ряда KSG характерно оснащение устройств клапаном сброса, который рассчитан на максимальный показатель в 3 бара. Установка в магистраль отопления проводится с помощью специального разъема с резьбой внутри.

Фирма Valtec по качеству не уступает этому бренду. Компанией представлен модельный ряд устройств для котельного оборудования и расширительных баков — сериями VT495 и VT460. Изделия VT460 рассчитаны на работу с домашними котлами отопления мощностью не более 45 кВт и давлением не выше 3 бар.

Но стоимость фабричных устройств довольно высока, потому целесообразно изготовить этот блок своими руками.

Перед самостоятельной сборкой группы безопасности не забываем подготовить соответствующий инструмент

Самостоятельная сборка

Правильно скомпонированная группа безопасности должна быть в форме тризубца, чтобы воздухоотводчик находился посередине, непосредственно над патрубком под группу безопасности.

Так воздух в него будет поступать гарантированно, без каких-либо препятствий.

Самодельная группа безопасности включает в себя такие элементы:

  • манометр, автоматический воздухоотводчик и предохранительный клапан;
  • 2 стальных или латунных угольника под 90° с внешней и внутренней резьбой (диаметр подбирается под диаметр резьбы модулей и крестовины);
  • 1 стальная или латунная крестовина;
  • 1 муфта/ниппель для соединения узла готового узла с тройником системы отопления;
  • пакля или силикон для уплотнения соединений (ФУМ-лента не рекомендуется, поскольку деформируется при температурах свыше 70-80°C).

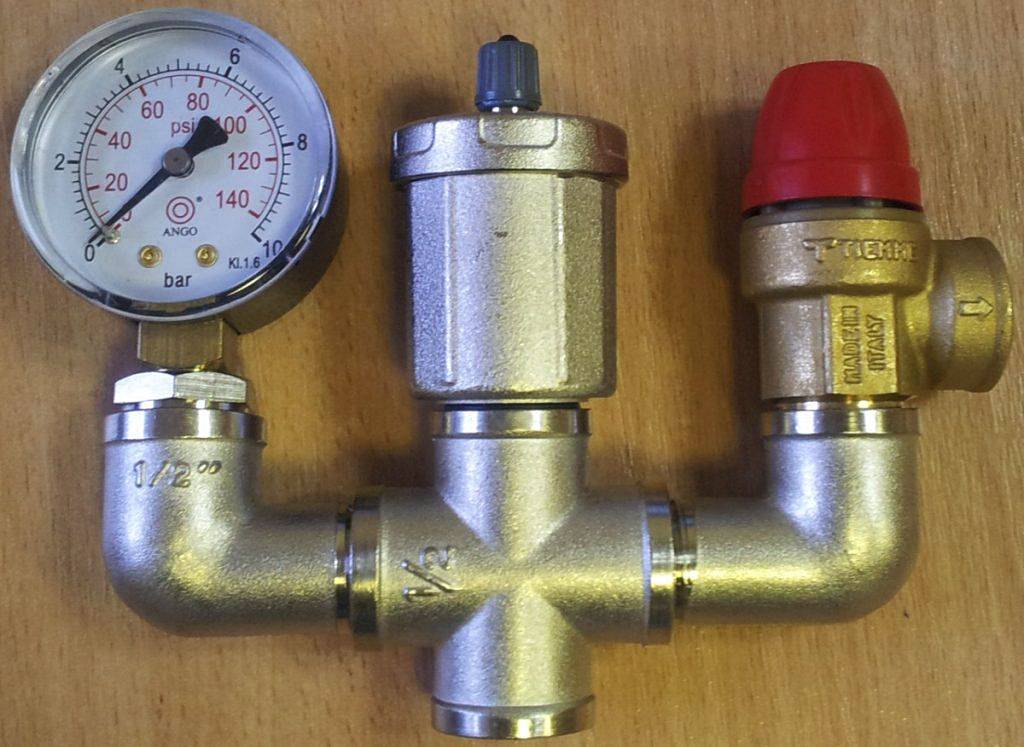

Соединяем элементы в соответствии с фото ниже, подключаем к системе отопления и проверяем работоспособность:

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

  • объем системы отопления составляет 28 литров;
  • размер расширительного бака для системы, заполненной водой 2,8 литра;
  • размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется. Пустое устройство весит не так много, но заполненное водой имеет солидную массу

Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Бак на ножках можно установить на полу

Устройство группы

Любая группа безопасности для отопления состоит из трёх элементов, установленных на одном вводном штуцере (консоли). Смотрим слева направо: манометр (датчик давления); устройство отвода избыточного воздуха, клапан аварийного сброса (предохранительный клапан). На более дорогих моделях ставятся дополнительные элементы – измерители температуры и смесительный узел.

Ниже можно ознакомиться о каждом элементе более подробно.

Воздухоотводчик

Как правило, система отопления работает при больших температурах. Ввиду нагревания жидкости в трубах, происходит выделение различного рода газов. Для предотвращения образования высокого давления в системе, а также для обеспечения лучшей теплопроводности, используется воздухоотвод. Данный механизм выводит из системы любой газ, образующийся при работе оборудования. Кроме того, жидкость в системе отопления может реагировать с алюминиевыми деталями оборудования, что в свою очередь приводит к активной химической реакции со значительным образованием газообразных веществ. Также, автоматическое выведение газов и воздуха из системы предотвратит появление воздушных пробок.

Предохранительный клапан системы

Работа отопительной системы всегда связана с риском возникновения высокого давления в системе. При значительной нагрузке, из строя выходит самый слабый элемент системы. Для предотвращения такой ситуации, в группе безопасности котла предусмотрен предохранительный клапан. Данный элемент настроен на определенное давление, при превышении этого порога, происходит его срабатывание. Клапан открывается, и излишняя порция жидкости выходит из системы, тем самым нормализуя давление. Предохранитель является важнейшим элементом защиты оборудования от поломок, вызванных повышенным давлением.

Манометр

Для регулировки давления в отопительной магистрали, а также для визуального отображения этого параметра, применяется манометр. В частных дома, в основном, используется прибор, рассчитанный на давление до 3 атмосфер. Параметры давления этого прибора должны быть на 1 единицу выше, чем сам отопительный котел. Табло манометра состоит из 2 стрелок, одна из них указывает рабочее давление, другая (красного цвета) – критическое. Именно регулировкой красной стрелки и устанавливается предел давления в группе безопасности отопления.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления. Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

  • Диаметр для труб подключения (1’, ¾’, ½’).
  • Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

  • допустимый диапазон измерения (верхний и нижний предел);
  • точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон  манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее  и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен  ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

Выводы и полезное видео по теме

Видео #1. Как своими руками собрать группу безопасности для отопления:

Видео #2. Правила установки защитного модуля:

Видео #3. Подключение узла безопасности к полипропиленовой подающей трубе:

Многие уверены, что защитный узел относится к рядовым устройствам и его установка не является обязательной. Однако халатное отношение к этому вопросу не сможет защитить тепловой агрегат и саму отопительную систему от разрыва в результате резкого скачка давления, что в закрытом контуре довольно частое явление.

Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите, как вы оборудовали отопительный контур группой безопасности. делитесь полезной информацией, которая может пригодиться посетителям сайта.
