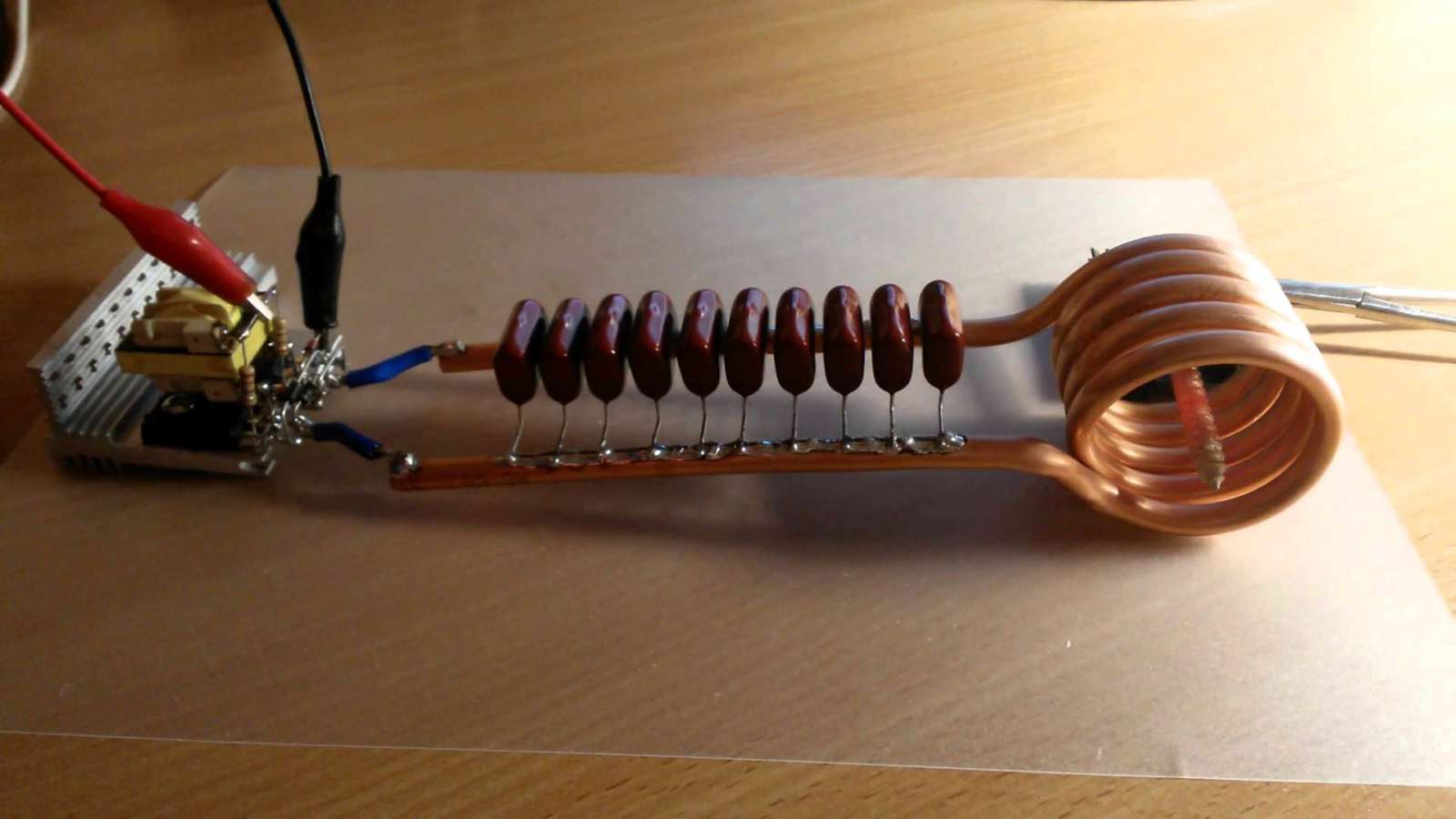

Простой, но мощный индукционный нагреватель

Основные параметры

• Генератор представляет собой самовозбуждающийся LC осциллятор.
• Частота регулируется катушкой и серией конденсаторов.
• Автоматический резонанс в резонанс.
• Напряжение питания 9…40 В.
• Потребляемый ток до 40 A.

Основным преимуществом индукционного нагрева является его высокая энергоэффективность, достигающая 90 %. При традиционном отоплении с помощью топлива большая часть тепловой энергии выбрасывается в окружающую среду, и только часть этой энергии используется для нагрева металла. При индукционном нагреве почти вся энергия, не считая потерь в генераторе, катушке и цепи преобразования, нагревает металл, поскольку металл нагревается изнутри двумя токами. Если в поле нагрева нет металла, потребляется только ток, необходимый для работы генератора.

Процесс индукционного нагрева также используется в быту — в виде индукционных плит. Такая плита проста в использовании, высокоэффективна, безопасна и не требует использования горючих газов. Потребность в электроэнергии при приготовлении пищи на газе гораздо выше из-за потерь тепла при подводе питания к индукционной плите.

Простой импульсный паяльник на базе электронного трансформатора

Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.



Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

  Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.



После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона.  Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).



В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное.  Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.



Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал.  Схема таких ЭТ стандартная – полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.



Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.

Скачать список элементов (PDF)

Основные технологические этапы работ

Обустраивая систему индукционного водонагрева необходимо знать и придерживаться основных правил:

1. Сварочный ток высокочастотного инвертора для обогревателя должен соответствовать его мощности. Оптимальная величина его варьируется от 15 ампер или выше, если это необходимо.
2. Для нагревательных материалов в высокочастотном поле нужно использовать пятисантиметровые отрезки стальной катанной или нержавеющей проволоки. Для этого подготовленную проволоку необходимо порезать кусачками, придерживаясь этих размеров.
3. Корпус индукционного нагревателя должен быть сделан из толстостенной пластиковой трубы, внутренний диаметр которой должен быть не менее 5 сантиметров аналогично длине порезанной проволоки.
4. К одной стороне этой пластиковой трубы крепится переходник, который должен соединить данную конструкцию с системой отопления.
5. На дно пластиковой трубы своими руками укладывается металлическая сетка, которая предотвращает проваливание катанки.
6. Внутрь трубы из пластика плотно засыпаются нарезанные куски металлической проволоки так, чтобы там отсутствовало свободное пространство.
7. Второй конец трубы оснащается еще одним переходным элементом.
8. Для изготовления индукционной катушки эту пластиковую трубу обматывают заготовленным медным эмалированным проводом. Количество витков в обмотке должно быть минимальным 80, а максимальным 90.
9. Затем аппарат подсоединяется к индивидуальной отопительной системе, заливается вода, к изготовленной обмотке подключается инвертор.
10. Для принудительной циркуляции теплоносителя в отопительную систему встраивается насос.
11. Чтобы обеспечить регулирование температуры воды в автоматическом режиме, в разрыве основной линии питания индукционного инвертора подключается терморегулятор.

https://youtube.com/watch?v=khpDLWb0Cyw

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

• индуктора;
• генератора;
• нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

Галерея изображений

Фото из

Независимо от конструктивной сложности, габаритов и решаемых задач основными его компонентами являются индуктор, генератор вихревых токов и нагревательный элемент

Несомненным преимуществом индукционных нагревателей является быстрый разогрев при существенно более низких потребностях в электроэнергии по сравнению с другими нагревающими приборами

Веским минусом индукционных нагревателей признают обязательную необходимость в наличии источника энергии. Без электричества прибор совершенно бесполезен

Если самодельный индукционный нагреватель установить на металлический отопительный трубопровод, то он будет не только эффективно греть теплоноситель, но и стимулировать движение нагретой жидкости по контуру

Для того чтобы инвертор нормально работал в схеме с индукционной катушкой, его подключают через терморегулятор. К выходам подключают выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагреватель

Самым простым генератором индукционных токов для самодельного нагревателя послужит инвертор, применяемый обычно в электросварке

Индукционную катушку, вырабатывающую вихревые токи, подключают к полюсам инвертора, при включении которого в сеть сразу начинает генерироваться тепловая энергия

Принцип индукции применяется не только в подготовке теплоносителя и нагреве санитарной воды для гигиенических целей. Он используется в плавке металлов

Сборка простейшего индукционного нагревателя

Быстрое разогревание вихревыми токами

Обязательный доступ к источнику энергии

Нагрев металлической трубки

Модернизация обычного инвертора

Использование инвертора в качестве генератора

Точки подключения индукционной катушки

Применение индукции в плавке металлов

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Это интересно: Циркуляционный насос для отопления — подбор модели и правила установки

Особенности эксплуатации самоделки

При благополучной сборке индукционного устройства нужно научиться правильно его использовать. Каждая система представляет опасность, т.к. не умеет автоматически регулировать интенсивность нагрева теплоносителя. Проблема решается посредством некоторых доработок, которые сводятся к монтажу и подсоединению дополнительных механизмов.

Индукционная катушка

Рабочая катушка состоит из проволоки диаметром 3.3 мм. Рекомендуется изготавливать ее из медной трубы, в которую можно интегрировать примитивный контур охлаждения. В процессе работы катушка подвергается интенсивного нагреву. Поэтому нужно собирать ее из устойчивых к температурному воздействию материалов.

Индукционная катушка должна быть из материалов, устойчивых к температурному воздействию.

Модуль резонансного конденсатора

Для сборки резонансного конденсатора, который напоминает небольшую батарею, нужно использовать 23 небольших конденсатора. Емкость детали составит 2,3 мкФ. Допускается применение конденсаторов емкостью 100 нФ.

Такие типы не предназначаются для схемы индукционного нагревателя, но они хорошо справляются со своей задачей.

Установка индукционного нагревателя

Чтобы исключить перегрев индукционного нагревателя и деформацию трубы из пластика, нужно предусмотреть термостат и подключить его к системе аварийного отключения.

Преимущества индукционных нагревателей

Индукционный нагреватель обладает несомненными преимуществами и является лидером среди всех типов приборов. Это преимущество складывается в следующим:

• Он потребляет меньше электроэнергии и не загрязняет окружающее пространство.
• Удобный в управлении, он обеспечивает высокое качество работы и позволяет контролировать процесс.
• Нагревание через стенки камеры обеспечивает особую чистоту и возможность получить сверхчистые сплавы, при этом плавку можно производить в разной атмосфере, в том числе в инертных газах и в вакууме.
• С его помощью возможен равномерный нагрев деталей любой формы или избирательный нагрев
• Наконец, индукционные нагреватели универсальны, что позволяет их использовать повсеместно, вытесняя устаревшие энергозатратные и неэффективные установки.

Рабочая схема

В состав нагревателя входят следующие составляющие:

1. Инверторный блок, рассчитанный на напряжение 220…240 В, при токе не менее 10 А.
2. Трёхпроводная кабельная линия (один провод – заземляющий) с нормально разомкнутым переключателем.
3. Система водяного охлаждения (крайне желательно использовать очистные фильтры для воды).
4. Набор катушек, отличающихся внутренними диаметрами и длиной (при ограниченных объёмах работ можно обойтись и одной катушкой).
5. Нагревающий блок (можно применить модуль на силовых транзисторах, которые выпускаются китайскими фирмами Infineon или  IGBT).
6. Демпферная цепь с несколькими конденсаторами Semikron.

Генератор высокочастотных колебаний принимается тот же, что и у базового инвертора

Важно, чтобы его эксплуатационные характеристики полностью соответствовали тем, которые указаны в предыдущих разделах

После сборки блок заземляется, и с помощью соединительных кабелей нагревательная индукционная катушка присоединяется к блоку питания инвертора.

Примерные эксплуатационные возможности самодельного индукционного нагревателя металла:

• Наибольшая температура нагрева, °С – 800.
• Минимальная мощность инвертора – 2 кВА.
• Продолжительность включения ПВ, не менее – 80.
• Рабочая частота, кГц (регулируемая) — 1,0…5,0.
• Внутренний диаметр катушки, мм – 50.

Следует отметить, что такой индуктор потребует специально подготовленного рабочего места – бака для отработанной воды, насоса, надёжного заземления.

Дозиметр радиации. Ищем отклонения!

Токоизмерительные клещи. Как пользоваться?

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

• индуктора;
• генератора;
• нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

Галерея изображенийНезависимо от конструктивной сложности, габаритов и решаемых задач основными его компонентами являются индуктор, генератор вихревых токов и нагревательный элементНесомненным преимуществом индукционных нагревателей является быстрый разогрев при существенно более низких потребностях в электроэнергии по сравнению с другими нагревающими приборамиВеским минусом индукционных нагревателей признают обязательную необходимость в наличии источника энергии. Без электричества прибор совершенно бесполезенЕсли самодельный индукционный нагреватель установить на металлический отопительный трубопровод, то он будет не только эффективно греть теплоноситель, но и стимулировать движение нагретой жидкости по контуруДля того чтобы инвертор нормально работал в схеме с индукционной катушкой, его подключают через терморегулятор. К выходам подключают выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагревательСамым простым генератором индукционных токов для самодельного нагревателя послужит инвертор, применяемый обычно в электросваркеИндукционную катушку, вырабатывающую вихревые токи, подключают к полюсам инвертора, при включении которого в сеть сразу начинает генерироваться тепловая энергияПринцип индукции применяется не только в подготовке теплоносителя и нагреве санитарной воды для гигиенических целей. Он используется в плавке металловСборка простейшего индукционного нагревателяБыстрое разогревание вихревыми токамиОбязательный доступ к источнику энергииНагрев металлической трубкиМодернизация обычного инвертораИспользование инвертора в качестве генератораТочки подключения индукционной катушкиПрименение индукции в плавке металлов

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Под обычный тигель

Устройство тигельной индукционной печи

Остаточная емкость раздражала металлургов – сплавы-то плавились дорогие. Поэтому, как только в 20-х годах прошлого века появились достаточно мощные радиолампы, тут же родилась идея: выкинуть на (не будем повторять профессиональные идиомы суровых мужиков) магнитопровод, а обычный тигель засунуть прямо в индуктор, см. рис.

На промышленной частоте так не сделаешь, магнитное поле низкой частоты без концентрирующего его магнитопровода расползется (это т. наз. поле рассеяния) и отдаст свою энергию куда угодно, только не в расплав. Компенсировать поле рассеяния можно повышением частоты до высокой: если диаметр индуктора соизмерим с длиной волны рабочей частоты, а вся система – в электромагнитном резонансе, то до 75% и более энергии ее электромагнитного поля будет сосредоточено внутри «бессердечной» катушки. КПД выйдет соответственный.

Однако уже в лабораториях выяснилось, что авторы идеи проглядели очевидное обстоятельство: расплав в индукторе, хотя бы и диамагнитный, но электропроводящий, за счет собственного магнитного поля от вихревых токов изменяет индуктивность нагревательной катушки. Начальную частоту понадобилось устанавливать под холодную шихту и менять по мере ее плавления. Причем в пределах тем больших, чем больше заготовка: если для 200 г стали можно обойтись диапазоном в 2-30 МГц, то для болванки с железнодорожную цистерну начальная частота будет около 30-40 Гц, а рабочая – до нескольких кГц.

Подходящую автоматику на лампах сделать сложно, «тянуть» частоту за болванкой – нужен высококвалифицированный оператор. Кроме того, на низких частотах сильнейшим образом проявляет себя поле рассеяния. Расплав, который в такой печи еще и сердечник катушки, до некоторой степени собирает магнитное поле возле нее, но все равно, для получения приемлемого КПД понадобилось окружать всю печь мощным ферромагнитным экраном.

Тем не менее, благодаря своим выдающимся достоинствам и уникальным качествам (см. далее) тигельные индукционные печи широко применяются и в промышленности, и самодельщиками. Поэтому остановимся подробнее на том, как правильно сделать такую своими руками.

Принцип действия оборудования

Технология индукционного нагрева отличается эффективностью и простотой схемы своего исполнения. На сегодняшний день распространение получили два типа индукции:

• Вихревые нагреватели.
• Аппараты с электронным управлением и токами в катушке.

При изготовлении самодельных обогревателей используются вихревые разновидности индукции, что объясняется простотой их реализации и великолепной эффективностью. Принцип работы такого оборудования основывается на передаче энергии теплоносителю от магнитного поля. Мощное излучение формируется в металлическом токопроводящем индукторе. Когда электроток проходит через металлическую катушку, он создает мощные вихревые потоки, с их последующим трансформацией в тепловую энергию.

Теплообменник такого котла может выполняться в виде обычной колонны, в которую снизу под давлением поступает вода, а по всей высоте осуществляется ее индукционный нагрев. Нагретый теплоноситель выходит из котла через верхний патрубок и направляется в замкнутый контур системы отопления. Постоянная циркуляция воды в котле предупреждает перегрев элементов, что обеспечивает максимально возможную безопасность использования такого оборудования.

Образование накипи предупреждается за счёт легкой вибрации теплоносителя при его прохождении через теплообменник, что исключает появление кальциевых отложений, а домовладельца избавляет от необходимости какой-либо очистки и другого сервиса индукционного оборудования.

Схема индукционного простого нагревателя мощностью 1600 Вт

Представленную схему следует рассматривать, скорее, как экспериментальный вариант. Тем не менее, этот вариант является вполне работоспособным. Главные преимущества схемы:

• относительная простота,
• доступность деталей,
• лёгкость сборки.

Схема индукционного нагревателя (картинка ниже) работает по принципу «двойного полумоста», дополненного четырьмя силовыми транзисторами с изолированным затвором из серии IGBT (STGW30NC60W). Транзисторы управляются посредством микросхемы IR2153 (самостоятельно тактируемый полумостовой драйвер).

НАГРЕВАТЕЛИ

Схематически представленный упрощённый индукционный нагреватель малой мощности, конструкция которого допускает применение в условиях частных хозяйств

Двойной полумост способен обеспечить ту же мощность, что и полный мост, но тактируемый полумостовой драйвер затвора проще в исполнении и, соответственно, в применении. Мощный двойной диод типа STTH200L06TV1 (2x 120A) работает как схема антипараллельных диодов.

Гораздо меньших по мощности диодов (30А) будет вполне достаточно. Если предполагается использовать транзисторы серии IGBT со встроенными диодами (например, STGW30NC60WD), от этого варианта вполне можно отказаться.

Рабочая частота резонанса настраивается с помощью потенциометра. Наличие резонанса определяется по наиболее высокой яркости светодиодов.

ТРАНЗИСТОР IGBT

Электронные компоненты простого индукционного нагревателя, создаваемого своими руками: 1 — Мощный двойной диод типа STTH200L06TV1; 2 – транзистор со встроенными диодами тип STGW30NC60WD

ДИОДЫ STTH

Конечно, всегда остаётся возможность построения более сложного драйвера. Вообще, оптимальным видится решение использовать автоматическую настройку. Таковая, как правило, используется в схемах профессиональных индукционных нагревателей, но текущая схема, в случае такой модернизации, явно утрачивает фактор простоты.

Регулировка частоты, катушка индуктивности, мощность

Схемой индукционного нагревателя предусматривается регулировка частоты в диапазоне, примерно, 110 — 210 кГц. Однако схема управления требует вспомогательного напряжения 14-15В, получаемого от небольшого адаптера (коммутатор допускает коммутируемое исполнение или обычное).

Выход схемы индукционного нагревателя подключается к рабочей цепи катушки через согласующий дроссель L1 и трансформатор изолирующего действия. Дроссель имеет 4 витка провода на сердечнике диаметром 23 см, изолирующий трансформатор состоит из 12 витков двухжильного кабеля, намотанного на сердечнике диаметром 14 см.

Выходная мощность индукционного нагревателя  с указанными параметрами составляет около 1600 Вт. Между тем не исключаются возможности наращивания мощности до более высоких значений.

КОНДЕНСАТОРЫ

Экспериментальная конструкция индукционного нагревателя, изготовленная своими руками в домашних условиях. Эффективность устройства достаточно высокая, несмотря на малую мощность

Рабочая катушка индукционного нагревателя изготовлена из проволоки диаметром 3,3 мм. Лучшим материалом исполнения катушки видится медная труба, для которой допускается применить простую систему водяного охлаждения. Катушка индуктивности имеет:

• 6 витков намотки,
• диаметр 24 мм,
• высоту 23 мм.

Для этого элемента схемы характерным явлением видится существенный нагрев по мере работы установки в активном режиме. Этот момент следует учитывать, выбирая материал для изготовления.

Модуль резонансного конденсатора

Резонансный конденсатор сделан в виде батареи небольших конденсаторов (модуль собран из 23 малых конденсаторов). Общая ёмкость батареи равна 2,3 мкФ. В конструкции допускается использование конденсаторов ёмкостью 100 нФ (~ 275В, полипропилен МКП, класс X2).

Этот тип конденсаторов не предназначен для таких целей, как применение в схеме индукционного нагревателя. Однако, как показала практика, отмеченный тип элементов ёмкости вполне удовлетворяет работой на резонансной частоте 160 кГц. Рекомендуется использовать ЭМИ фильтр.

ЭМИ ФИЛЬТРЫ

Фильтр электромагнитного излучения. Примерно такой рекомендуется использовать в конструкции индукционного нагревателя с целью минимизации помех

Регулируемый трансформатор допускается заменить схемой «мягкого» старта. Например, можно рекомендовать прибегнуть к использованию схемы простого ограничителя тока:

• нагреватели,
• галогенные лампы,
• другие приборы,

мощностью около 1 кВт, подключаемые последовательно с индукционным нагревателем при первом включении.

Плюсы и минусы индукционного нагрева ГВС

Плюсы самодельных и заводских индукционных проточных водонагревателей:

• полная бесшумность;
• КПД 98 – 99%;
• из-за микровибраций грязь и накипь не прилипают, электрохимических реакций нет, чистка не потребуется, эксплуатация продлевается;
• высокая ремонтопригодность, эффективность и простота, минимум деталей – нагрев производится отрезком трубы с обмоткой – (срок службы 10 – 20 лет), но этого достоинства нет, если используется радиосхема;
• компактность;
• экологичность, нет продуктов горения;
• нет затрат на техническое обслуживание, не надо чистить, менять аноды, ТЭН;
• регулируется, настраивается (уменьшая/увеличивая силу тока, размер намотки).

Нет зависимости мощности от температуры воды, но чем холоднее она поступает и интенсивнее проток, тем прохладнее на выходе, так как не успевает вобрать тепло, поэтому рекомендовано, чтобы жидкость дольше двигалась внутри индукционного водонагревателя (несколько секций, отделение, проволока внутри).

Минусы:

• не экономные;
• нагревается только рабочий элемент, но тепло передается и в пространство, прикасаться к прибору небезопасно, кожух не всегда решает проблему;
• риск взрыва системы, пожара из-за перегрева, поэтому надо устанавливать датчик температуры с автоотключением;
• высокая цена заводских моделей – в среднем 30 тыс. за изделие небольшой мощности;
• электромагнитное поле;
• без электротехнических навыков сложно добиться технических характеристик, обеспечивающих мощность выше 2,5 кВт, так как потребуется сборка частотного преобразователя.

Блиц-советы

1. Эксплуатация самодельных устройств индукционного нагрева, не всегда позволяет исключить распространение вредного для человека электромагнитного излучения, поэтому индукционный котёл следует устанавливать в нежилом помещении и экранировать оцинкованной сталью.
2. Обязательно при работе с электричеством следует соблюдать правила техники безопасности, особенно это касается сетей переменного тока напряжением 220 В.
3. В качестве эксперимента можно изготовить варочную поверхность для приготовления пищи по схеме указанной в статье, но эксплуатировать данный прибор постоянно не рекомендуется по причине несовершенства самостоятельного изготовления экранирования данного устройства, из-за этого возможно воздействие на организм человека вредного электромагнитного излучения, способного негативно сказаться на здоровье.
