Терморегулятор для радиатора отопления: виды, установка

Что требуется для безопасной работы

Если в помещении довольно жарко, а собственник хочет перекрыть батарею, то возможно установить на радиатор терморегулятор. Если присутствует байпас, устанавливается на отопительный прибор термостат, регулирующий температурные показатели в помещении. Когда его нет, то терморегулятор не ставят, так как ввиду этого температурный режим изменится у всех жильцов по стояку. В подобном случае потребуется попросту произвести замену отопительного прибора и установить байпас. Для безопасного проведения работ понадобятся:

• Байпас. Прибор включает в себя трубы, которые имеют меньший диаметр, чем трубопровод линии отвода и подачи. Присутствие 2 шаровых кранов даст возможность правильно перекрыть отопительное устройство и направить циркулирующий поток через перемычку.
• Термостат. Регулирующий кран, осуществляющий контроль и определяющий, какое количество воды будет поступать в батарею.
• Слив и краны Маевского. Посредством них достаточно легко произвести перекрытие. Потребуется только повернуть вентиль, вода не будет поступать в радиатор.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

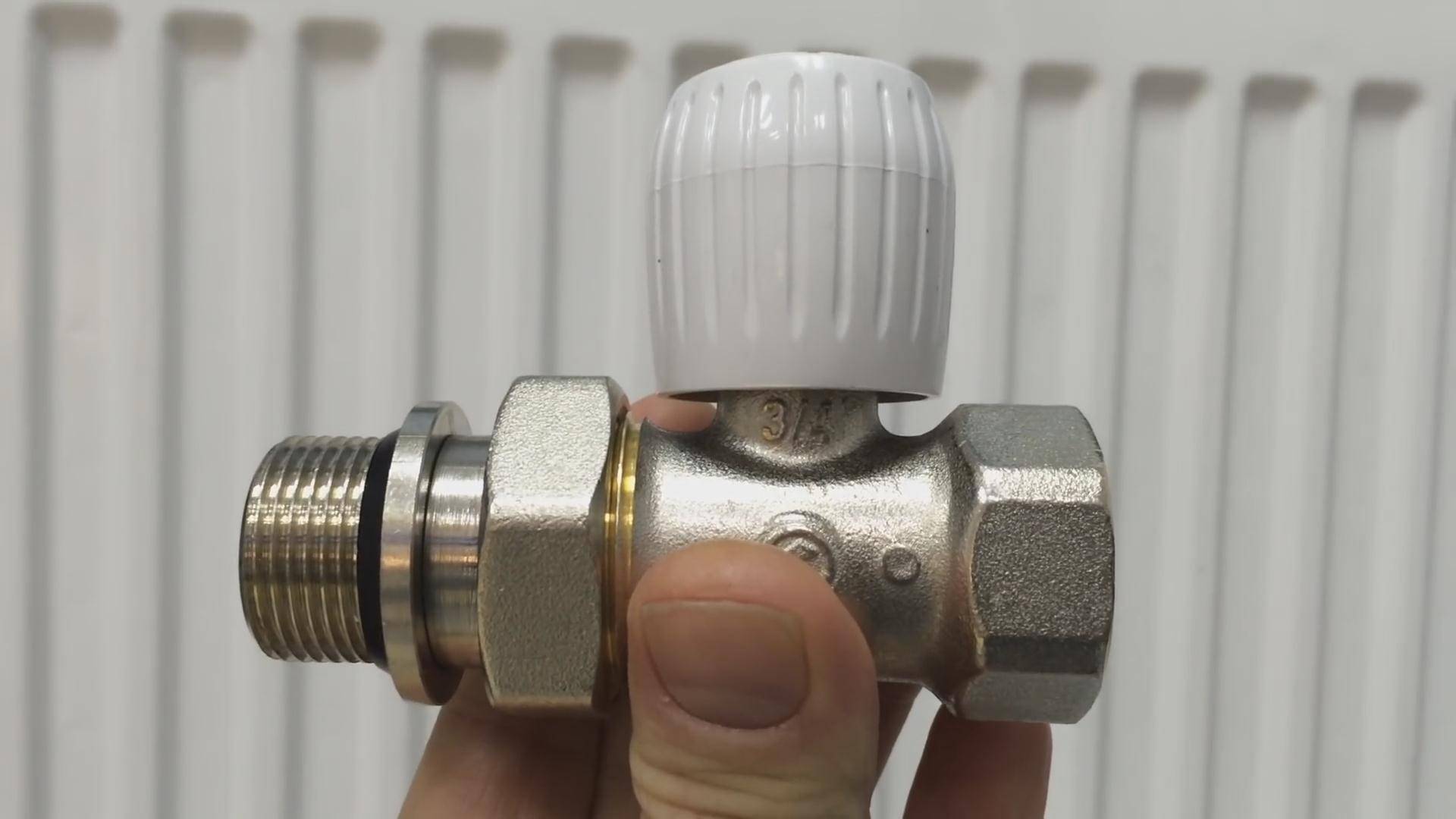

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

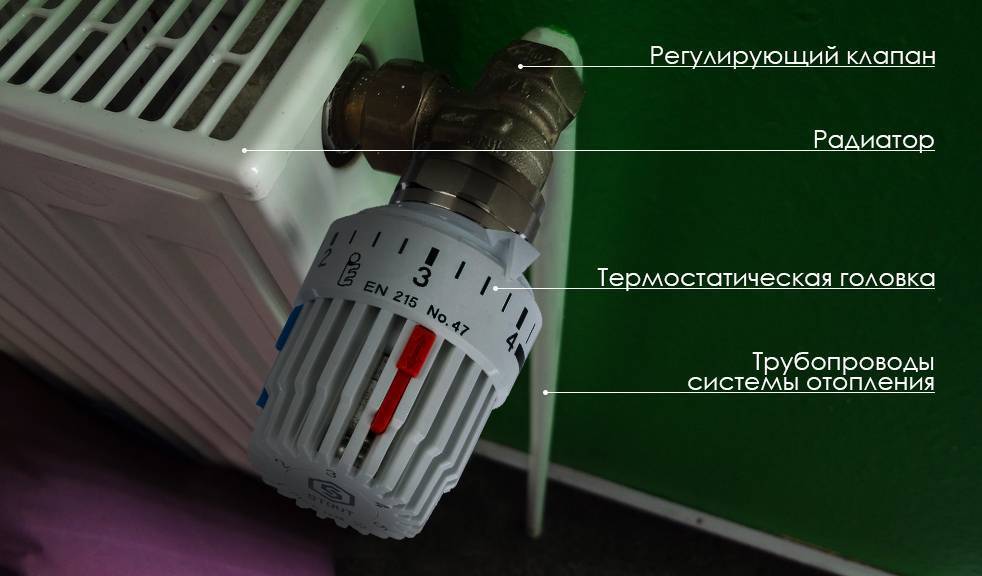

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Ручной клапан регулировки

Подобные блоки стоят недорого, но они эффективны, использовать их выгодно, когда требуется подкорректировать температуру в комнате. Но первоначальное их предназначение заключается в перекрытии теплоносителя, поступающего в радиатор, в случае необходимости.

Виды корректировочных кранов:

Шаровые. Предназначены для защиты от аварий. Блок поворачивается на угол 90 градусов, пропускает воду без всяких сложностей, может также надежно блокировать поток. В полуоткрытом состоянии нельзя оставлять такой кран, резиновая прокладка будет быстро изнашиваться.

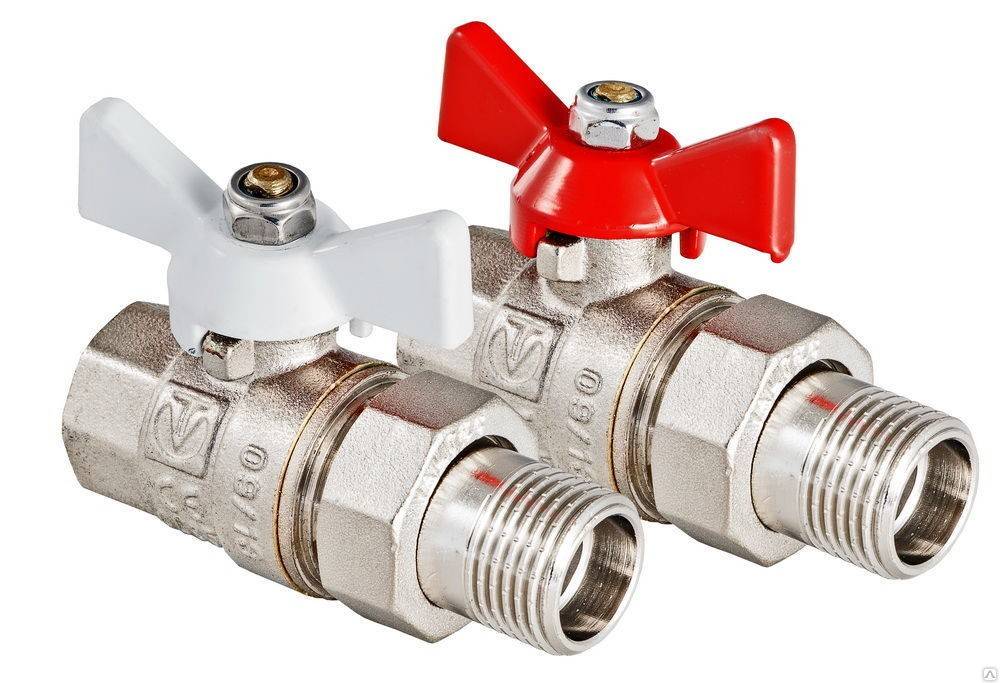

Шаровый кран

Стандартные. Классические вентили, надежные и недорогие. Точность регулировки не филигранная, то достаточно предсказуемая. Доступ теплоносителя перекрывают. Но точность температуры при этом может варьироваться. Подобные устройства могут работать в механическом или автоматическом режиме.

Терморегулятор прямого воздействия. По-другому термостат/термоголовка. Простой по устройству блок, который монтируется вблизи батареи. Представляет собой цилиндр, изолированный со всех сторон, в него вставляется сильфон, который наполнен специальной жидкостью (иногда газом). Эта субстанция чутко реагирует на смену температуры. Принцип работы таков: с повышением температуры наполнитель увеличивается в объёме, растет давление на элемент в клапане регулятора, поток теплоносителя уменьшается.

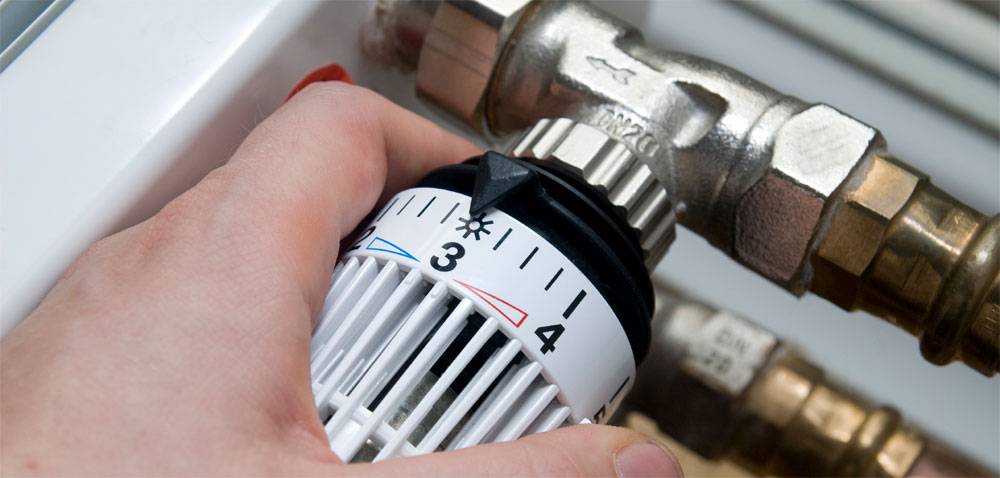

Термоголовка для радиатора отопления

Есть еще регуляторы с цифровыми датчиками, они работают по сходному принципу в режиме «Автомат».

Преимущества использования терморегуляторов

Установленный на радиаторе отопления терморегулятор имеет следующие преимущества:

• Появляется возможность изменять температуру в каждом отдельном помещении, делая ее наиболее комфортной;
• Достигается экономия денежных средств за счет уменьшения подачи теплоносителя в дом;
• На терморегулятор для радиатора отопления цена установлена не слишком высокая, поэтому любой желающий может приобрести для своего дома несколько таких устройств;
• Дизайн приборов выполнен таким, чтобы удачно вписываться в любой интерьер помещения;
• Регулятор способен точно поддерживать заданную температуру. Погрешность составляет около 1 градуса;
• Установка и эксплуатация прибора не представляет никакой сложности.

Виды

Балансировочные клапаны для систем отопления: применение и принцип работы

Какие бывают виды терморегуляторов

Существует три основных вида приборов, которые классифицируются по принципу действия:

1. Пассивные. Такие термостаты функционируют при условии изолирования их от окружающей среды.
2. Активные. Самостоятельно устанавливают и поддерживает температуру батарей.
3. Фазового перехода. Принцип работы таких моделей основывается на изменении агрегатного состояния рабочей жидкости.

Наиболее популярными являются активные терморегуляторы данфосс. Они предназначены для контроля температуры батарей. Конструкция их проста, поэтому монтаж оборудования можно выполнить самостоятельно, внимательно изучив инструкцию.

Существуют также выносные модели. Они подключается к радиатору по специальной технологии, которая не влияет на эффективность системы отопления и долговечность оборудования.

Термоголовка — EC

Преимущества терморегуляторов с дистанционным управлением:

 имеют компактные размеры, благодаря чему их можно установить фактически в любом месте в доме, квартире или коммерческом помещении;

 не требуют прокладки проводов при подключении, соответственно, они не нарушают красоты и аккуратности существующего интерьера;

 подключение беспроводной термоголовки возможно выполнить самостоятельно всего за несколько минут.

Принцип работы беспроводного электронного терморегулятора для радиатора отопления:

Радиаторная термоголовка устанавливается на термостатический вентиль и в зависимости от запрограммированных настроек регулирует поступление теплоносителя в радиатор отопления, тем самым управляя температурой в помещении. Настройка необходимых параметров работы беспроводной электронной термостатической головки занимает не более нескольких минут.

Современные беспроводные терморегуляторы для радиаторов отопления могут быть укомплектованы: GSM-модулем, Интернет-модулем, Wi-Fi-модулем. Эти устройства являются более функциональными и удобными. При их применении пользователь может управлять параметрами работы оборудования со своего смартфона, ПК или ноутбука, имеющего доступ к сети Интернет. Соответственно, можно регулировать режим функционирования фактически из любой точки мира. Для дистанционного управления терморегулятора необходимо только установить на гаджет специальное приложение и иметь доступ в интернет.

Основные преимущества беспроводных термоголовок для радиаторов отопления:

 энергонезависимость — как правило, оборудование питается от батареек;

 настройки не сбиваются даже при отключении или сбое в центральной электросети;

 программирование — есть возможность установки температуры на каждый день недели, возможность индивидуального программирования, а также различные заводские варианты настроек;

 отсутствует необходимость регулировки температуры на приборе отопления, можно задать нужный режим работы непосредственно на дисплее терморегулятора или с мобильного устройства;

Все эти факты позволяют экономить на материалах и монтаже. Использование электронных радиаторных терморегуляторов продлевает срок службы отопительного оборудования, а также приводит к экономии затрат на энергоресурсах.

Функции программирования позволяют Вам настроить беспроводной радиаторный термостат для отопления с необходимыми параметрами на нужный временной промежуток и наслаждаться комфортным микроклиматом в помещении.

Если у Вас остались вопросы, звоните нам по телефону +7 (495) 665-29-20 и мы ответим на все интересующие Вас вопросы и поможем подобрать необходимое оборудование для Вашей системы отопления.

Видео описание

В видео покажут еще несколько моментов по установке терморегулятора:Этапы установки регуляторов температур для батарей отопления:

1. Выключить отопительную систему полностью или смонтировать байпас;
2. На небольшом расстоянии от места установки отрезать трубу;
3. Демонтировать старую арматуру;
4. Отделить хвостовик от клапана и ввинтить в пробку радиатора;
5. Смонтировать обвязку в месте вкручивания;
6. Соединить трубы;
7. Отрегулировать данные на шкале термоголовки.

Настройка происходит в комнате с закрытой дверью и с термометром на стене:

• Включить отопление на полную мощность;
• Ожидать повышения температуры помещения на несколько градусов;
• Повернуть кран вправо до полной остановки магистрали;
• Ожидать снижения тепла в батарее;
• Возвратить головку влево, до появления шума в системе.

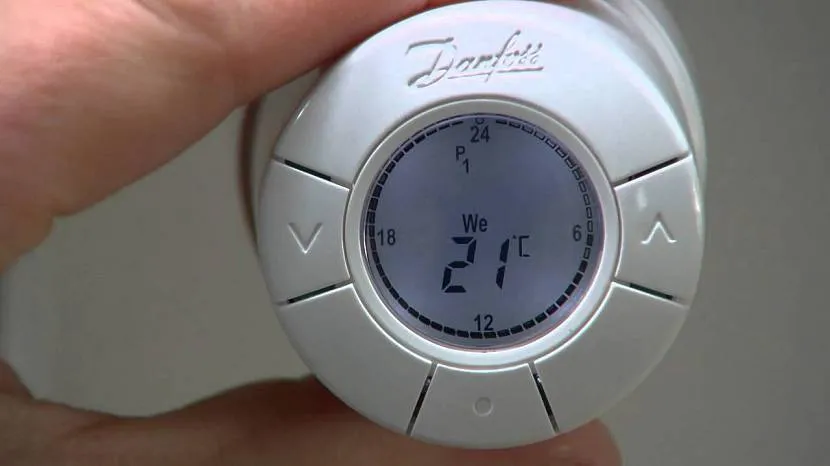

Электронный регулятор Источник ytimg.com

В последующие несколько дней произвести корректировку.

Описанная последовательность является усреднённой. Для каждого прибора существует инструкция, где указаны конкретные параметры настроек для данной модели.

Головки устроены только для понижения скорости потока и снижения температуры.

Типы радиаторных устройств

Механический регулирует все вручную, внешний вид у него как у обычного вентиля для установки на трубу, где есть специальная шкала отметок. Находится она на лицевой части с обозначениями от +14 до +28 о С. Лучше всего термостат на батарею отопления установить в горизонтальном положении, а также в любом другом положении, с удобством расположения и опытом в эксплуатации можно определиться только со временем.

Автоматический вид терморегулятора наиболее удобный, электроника позволяет в автоматическом режиме поддерживать заданную температуру в помещении. Внутри устройства находится сильфон или электромагнитное реле, которое срабатывает в случае необходимости. Такая модель будет стоить намного дороже, чем механическая.

Очень удобны терморегуляторы для батарей с выносным датчиком, они могут располагаться в 4 метрах от радиатора. Программируемый агрегат дает возможность регулировать подачу тепла и задавать нужную температуру на любое время суток или дней недели, режим работы для каждой комнаты в отдельности.

Принцип работы терморегулятора

Основным назначением терморегулятора является ограничение поступления теплоносителя в прибор отопления. Регулировка объема поступающего в батарею теплоносителя осуществляется при помощи вещества в сильфоне, которое чувствительно к изменению температуры окружающего воздуха. Если температура воздуха в помещении возрастает, вещество в сильфоне начинает расширяться и шток опускается, частично перекрывая сечение канала (в радиатор поступает меньше воды, теплоотдача прибора снижается). Если температура в помещении снижается, вещество наоборот начинает сжимается, шток поднимается, увеличивая сечение канала (в радиатор поступает больше воды, теплоотдача прибора повышается).

Монтаж терморегулятора на батареи

При монтаже необходимо учитывать его положение: устройство располагается горизонтально в направлении комнаты.

Это касается именно механических автоматических и электронных приборов.

Ручной регулятор (вентиль) не подвержен воздействию внешних факторов, поэтому его можно ставить без каких-либо ограничений.

Внимание! Нельзя устанавливать механический автоматический и электронный терморегуляторы вертикально, на сквозняке, в зоне прямых солнечных лучей, рядом с бытовыми приборами, где устройства будут работать некорректно. К месту установки терморегулятора, как и к месту расположения радиатора, рекомендуется обеспечить свободный доступ

Если батарея и место монтажа прибора закрыты декоративными панелями или другими предметами, рекомендуется использовать выносной датчик

К месту установки терморегулятора, как и к месту расположения радиатора, рекомендуется обеспечить свободный доступ. Если батарея и место монтажа прибора закрыты декоративными панелями или другими предметами, рекомендуется использовать выносной датчик.

Перед тем как монтировать терморегулятор, необходимо отключить подачу теплоносителя и слить его из радиаторов. Установка терморегулятора производится на подводящую к батарее трубу. Для этого требуется инструмент для резки труб и нарезания резьбы.

При установке на однотрубной системе необходимо сделать байпас: он требуется для беспрепятственного движения воды по стояку. В случае с двухтрубной системой терморегулятор необходимо монтировать на верхней подающей трубе. При установке нужно бережно, не повредив резьбу, прикрутить устройство.

Как избежать утечек?

Во избежание утечек теплоносителя рекомендуется использовать уплотнитель. По окончании монтажа система отопления заполняется водой, и если нет протечек, то на термоголовку устанавливается защита.

Настраивать работу терморегулятора необходимо постепенно.

Сначала в помещении закрываются окна и двери, выключается вытяжка. Это позволяет избежать скачков температуры. Затем нужно открыть вентиль терморегулятора и дождаться увеличения температуры на 6–7 °C.

По достижении этого значения устройство нужно закрыть. Затем операция повторяется. Когда прибор нагреется и в нём послышится шум воды, это означает, что настройка подошла к концу. Теперь необходимая температура будет сохраняться с точностью от 1 до 3 °C.

Типы термостатов и их принцип работы

Регуляторы температуры для батарей отопления бывают двух типов:

• Автоматический кран на батарею отопления;
• Ручной регулятор температуры радиатора батарей отопления.

С помощью ручного регулятора регулировка температуры батарей отопления производится следующим образом:

• Поворачивая маховик вентиля, мы приведем в действие шток клапана.
• Проходной диаметр седла в таком случае изменится, а его значению будет соответствовать температура.

Ручной термоклапан для радиатора отопления имеет и несколько недостатков:

• Он не настолько эффективный, как автоматический прибор;
• Его защитный колпачок может выйти быстро из строя, если его часто приводить в движение, то есть, открывать или закрывать регулятор температуры для радиатора отопления.

Ручной регулятор температуры

Благодаря сильфону будут фиксироваться даже самые незначительные изменения температурного режима в помещении. В случае понижения температуры содержимое термического баллончика начнет сужаться, и тогда шток клапана начнет втягиваться, что увеличит расход теплоносителя, а это, в свою очередь, позволит повыситься температуре в помещении. Если в помещении будет чрезмерно жарко, то содержимое баллона начнет расширяться и, таким образом, теплоотдача батарей отопления уменьшится.

Регулятор автоматического типа

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Установка

Терморегулятор для радиатора отопления устанавливается на радиатор обычно на входе, для этого в первую очередь следует познакомиться со схемой устройства контура. Иногда также приборы ставятся на выходе, что позволяет снизить напор теплоносителя.

Технологически процесс установки термостата для радиатора не представляет особой сложности, это может сделать даже новичок, напоминает установку соединительных элементов. Ручные регуляторы стоят недорого и эффективно повышают слежение за энергоресурсами, что позволяет равномерно распределить тепло по всем батареям

В процессе монтажа требуется принимать во внимание количество изгибов в контуре, они позволяют сократить тепловые потери, при этом, не уменьшая давление теплоносителя, поступающего в батареи. Дополнительные ручные вентили дают возможность отключить полностью подачу, если помещение не эксплуатируется

Конструкция

Терморегулятор – это термостатический вентиль и термоголовка, внутри которой цилиндр, заполненный жидкостью, либо газом (в зависимости от того, жидкостный прибор или газонаполненный). Цилиндр называется сильфон. Когда температура вокруг повышается, увеличивается и объём жидкости (или газа).

Конструкция терморегулятора с автоматической регулировкой

Сильфон увеличивается вслед за наполнителем и двигает золотник, который в свою очередь влияет на клапан, регулирующий подачу в радиатор.

Производители терморегуляторов утверждают, что сильфоны — высоконадёжный элемент, который может выдержать сотни тысяч сжатий и расширений, а значит, проработает не одно десятилетие!

Монтаж

Монтаж терморегулятора в систему отопления дома

Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.

1. Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами. Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.

1. Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.

На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.

1. Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.

Данная процедура должна выполняться с соблюдением таких правил:

• прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
• на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
• на термодатчик не должны падать прямые солнечные лучи;
• электронный датчик не должны загораживать предметы мебели.

1. Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.

Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.

Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры. Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.

Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.

В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.
