Необычная буржуйка из газовых баллонов своими руками без лишних вложений

Буржуйка своими руками и инструкция

Чтобы выложить печку, не нужна сварка или навыки каменщика.

Пригодятся:

• высокое пластиковое ведро;
• несколько канализационных ПВХ труб;
• бетонная смесь класса с16-20;
• несколько прутков арматуры;
• мастерок и тара для замешивания бетонной смеси.

Алгоритм работ такой:

1. В нижней трети ведра вырезать окошко под опалубку топочной камеры. Саму опалубку сделать из ПВХ труб для канализации – у них большое сечение.
2. В одной из труб опалубки прорезать отверстие и вставить вертикально трубу меньшего сечения – это будет дымоход.
3. Как только опалубка готова, налить в ведро бетонную смесь так, чтобы не сдвинуть трубы опалубки. Смесь приготовить по инструкции или брать готовый состав.
4. После заполнения ведра бетоном, наверху воткнуть в массу несколько прутков арматуры – они будут служить основой для сковородки, кастрюли. Прутки лучше согнуть буквой Г, опустив малую часть в бетон, большую оставив снаружи.
5. После высыхания смеси опалубку разобрать – ведро и ПВХ трубы разрезать и выкинуть.

Буржуйка готова, в топку можно закладывать топливо, поджигать и варить, греться. Бетонная смесь отличается повышенной прочностью на нагрев, печка прослужит долго.

Какой баллон лучше использовать?

Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:

• небольшая масса;
• достаточный объем для получения оптимальной мощности;
• достаточный размер для горения любого топлива.

Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий.

Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:

• В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
• После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
• Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
• После этого воду сливаем.

Время эффективной работы буржуйки — 2-4 часа.

Инструкции

В определенный момент строительства возникает вопрос, как правильно сконструировать буржуйку самостоятельно. Бочка на 200 л как раз становится одним из самых подходящих каркасов. Печь может отличать по формам и размерам, бывает круглой, квадратной, располагается горизонтально или вертикально. Всё зависит от фантазии и от помещения.

Вертикальная модель

Вертикальные печки изготавливаются в такой последовательности:

1. Подготовка проёма сбоку бочки с целью обеспечения возможности загружать топливо.
2. Дверцу можно приобрести заранее или же попытаться приспособить вместо нее вырезанную часть от стенки емкости – приварив к ней ручку, петли для удобства открывания и закрывания топки.
3. Чуть ниже дверцы вырезать дополнительное отверстие для установки поддувальной дверцы. Для создания поддувала применяется толстостенная труба, которая могла бы двигаться по рейкам из металла, но полностью не вытаскиваться.
4. В 20 см выше дна бочки монтируются колосники – это металлическая пластина с дырками, ее можно заменить на ячеистую деталь из арматуры. Фиксация производится посредством стального уголка.
5. Внизу бочки привариваются металлические ножки или же конструкция просто устанавливается на кирпичи.
6. Роль панели для варки выполняет стальная проволока, ее приваривают к верхней крышке печи.
7. Чтобы защитить стенки от прогорания внутри топку можно отделать огнеупорным кирпичом, придавая ему форму полукруга болгаркой. Кладка делается со специальным печным раствором, в который входить часть жирной глины и две части песка. Такая смесь разводится минимально возможным объемом воды, должна получиться очень густой.
8. Затем формируется дымоход. Отверстие под трубу не менее 15 см в диаметре, обычно проделывается сбоку или сверху бочки. Высота трубы – больше 4 м. для уменьшения нагрузки на корпус следует дополнительно закрепить дымоход и у стены.
9. На дымоходе можно сделать поворотную или двигающуюся задвижку. Она поможет быстро отрегулировать отведение прогретого дыма, полностью перекрывая дымоход, когда печка не работает.

Вертикальная печь

Горизонтальная модель

Из бочки с объемом 200 мл также можно сделать устройство для обогрева помещения, которое бы имело горизонтальное расположение

Сначала важно подготовить конструкцию для опоры каркаса. Высота просчитывается с обязательным учетом особенностей эксплуатации

При выборе данного показателя сначала следует обратить внимание на площадь помещения, где планируется монтировать самодельную буржуйку

В чертеже всегда учитываются особенности размещения печи. Сборка горизонтального агрегата реализуется практически идентично вертикальному. Более подробно процесс включает такие шаги:

В дне подготовленной бочки требуется сформировать отверстие, которое и будет применяться с целью удаления золы

Важно понимать, что его размеры не должны быть чересчур большими. Теперь нужно соорудить зольник

Его габариты не должны оказаться больше трети высоты канистры

Его габариты не должны оказаться больше трети высоты канистры

Высота бочки на 200 л составляет 85 см – по этому параметру и проводится расчет. В качестве материала нужно подобрать обычный лист металла, который бы подошел по толщине. Его стыкуют с нижней частью отопительного прибора. Для этого применяется сварочное оборудование. Для обустройства зольника требуется предусмотреть еще одно смотровое окошко, через него должно проводиться очищение отсека. Затем реализуется установка дымоходной конструкции. Два самых популярных расположения трубы – это на задней стенке или сверху.

Горизонтальная печь

Буржуйка долгого горения, которую располагают горизонтально, может применяться не только для отопления гаражей, подвалов, различных построек, но также для приготовления, разогрева еды. С этой целью ее дополняют арочной панелью. Устройство получается мобильным, поэтому его даже берут с собой на природу.

Типы буржуек

Буржуйки могут быть различных форм и конструкций, но принцип работы остается неизменным. Буржуйка из газового баллона может быть двух типов:

• Горизонтальная.
• Вертикальная.

Для первого варианта баллон размещают горизонтально. Верхняя часть отрезается, внутрь устанавливаются колосниковые решетки, которые можно изготовить из арматуры.

После этого приступают к передней части. Из листа стали вырезают круг, диаметр которого соответствует диаметру будущей печи. Внутри заготовки вырезают прямоугольники для дверок.

К готовой заготовке приваривают завесы и надевают на них дверки. Полученная конструкция приваривается к передней части.

На задней части будет располагаться дымоход, для этого проделывают отверстие, диаметр которого равен диаметру трубы.

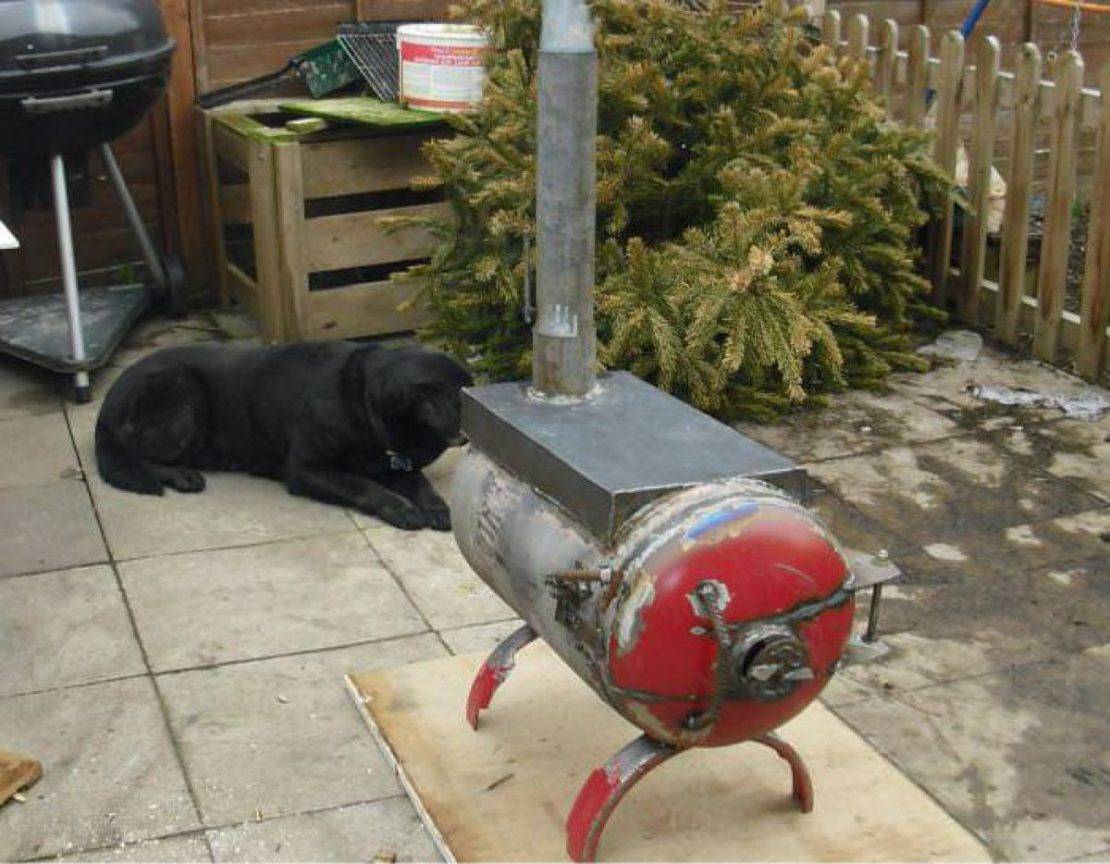

Горизонтальная буржуйка из газового баллона

Для второго варианта баллон располагается вертикально. Чтобы выполнить работу по обустройству печи можно воспользоваться двумя способами.

• Первый содержит несколько этапов выполнения, который занимает больше времени, но при монтаже трудностей гораздо меньше.
• Второй способ более экономный в плане времени, но крайне неудобный при монтаже.

После этого подготавливают колосниковые решетки. Чтобы их закрепить в печи нужно потрудиться, при первом способе это сделать проще, ведь через отрезанную верхнюю часть колосниковая решетка устанавливается легко. При втором способе, это сделать труднее.

Установив решетки можно приступать к привариванию завесов и размещению дверок. Для герметичности, места соединения обклеиваются асбестоцементным шнуром.

Следующий этап, это дымоход. Его можно установить тоже двумя способами:

• Через отверстие в верхней части баллона.
• Через боковое отверстие.

При боковом расположении использую дополнительно колено.

И последний этап, это окончательная сборка. Если верхняя часть баллона была срезана, ее приваривают и крепят дымоход, который может быть разной длины и конфигурации.

Буржуйка из газового баллона на дровах. О материалах

Для отопления большого по площади помещения (дом, флигель, сарай, гараж, подсобное помещение) понадобится большой газовый баллон на 50 л.

О толщине стенок можно не говорить, они достаточно плотные, чтобы обеспечить сгорание любого твердого топлива. Такие баллоны хоть и объемные, но не тяжелые, поэтому даже в одиночку можно справиться с задачей.

Что касается выбора материала, то лучший газовый баллон на 50 л – из-под пропана. Если рассматривать баллоны меньшей емкостью (всего на 10 л меньше), то можно сказать, что они обладают практически такими же характеристиками, только объем камеры немного меньше, зато баллон больше по высоте. Толщина стенок у такого баллона достаточная для того чтобы сделать из него отопительный прибор. Длинные и узкие баллоны могут пригодиться для того, чтобы сделать горизонтальную буржуйку из газового баллона:

Композитный газовый баллон не подходит для изготовления печи, потому что материал такого газового баллона огнеопасный. Что касается небольших по объему баллонов (на 5 л), то лучше даже не начинать работы, потому что габариты камеры небольшие, а производительность такой печи будет слишком низкой.

Что касается дополнительной теплоизоляции – тут мнения специалистов расходятся, потому что одни считают, что если обложить буржуйку кирпичом, то так можно сохранить тепло и печь не будет быстро остывать. Другие уверены, что это дорого и занимает много времени. В любом случае, решать вам, потому что это зависит от каждой конкретной ситуации (площадь отапливаемого помещения, периодичность эксплуатации печи и т.д.).

Еще можно рассматривать такой вариант: использование пустых баллонов на 12-27 л. Они также подходят, но только для отапливания небольших по площади помещений. Такие самодельные буржуйки можно переносить с одного места на другое.

После того, как вы определились с объемами, можно приступать к работам. Приобрести газовый баллон можно в специализированных магазинах, интернет-сайтах, на рынке. Выбирайте баллон с вентилем (бывают конструкции с клапаном и вентилем), чтобы регулировать интенсивность подачи воздуха. Такая печь прослужит дольше.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Необходимые инструменты

Рассмотрим детально арсенал, которым следует вооружиться изготовителю буржуйки:

1. Болгарка, официально именуемая угловой шлифовальной машинкой, и несколько отрезных и шлифовальных дисков «по металлу» для нее. Диаметр рабочей части инструмента значения не имеет.
2. Бытовой аппарат для электросварки, рассчитанный на сварочный ток в 200 А. Самыми компактными и практичными являются аппараты инверторного типа. Также потребуются электроды для сварки конструкционной стали, имеющие диаметр 3 – 4 мм. Перед проведением сварочных работ обязательно следует обзавестись защитной маской и специальной одеждой.
3. Дрель с комплектом сверл «по металлу» и керно.
4. Напильник.
5. Щетка с металлическим ворсом.
6. Молоток-шлакоотделитель.
7. Обычный молоток и зубило.
8. Плоскогубцы.

Приготовьте инструмент для измерений и разметки: рулетку или складной метр, маркер, мел или чертилку.

Типы буржуек

Буржуйки могут быть различных форм и конструкций, но принцип работы остается неизменным. Буржуйка из газового баллона может быть двух типов:

• Горизонтальная.
• Вертикальная.

Для первого варианта баллон размещают горизонтально. Верхняя часть отрезается, внутрь устанавливаются колосниковые решетки, которые можно изготовить из арматуры.

После этого приступают к передней части. Из листа стали вырезают круг, диаметр которого соответствует диаметру будущей печи. Внутри заготовки вырезают прямоугольники для дверок.

К готовой заготовке приваривают завесы и надевают на них дверки. Полученная конструкция приваривается к передней части.

На задней части будет располагаться дымоход, для этого проделывают отверстие, диаметр которого равен диаметру трубы.

Горизонтальная буржуйка из газового баллона

Для второго варианта баллон располагается вертикально. Чтобы выполнить работу по обустройству печи можно воспользоваться двумя способами.

• Первый содержит несколько этапов выполнения, который занимает больше времени, но при монтаже трудностей гораздо меньше.
• Второй способ более экономный в плане времени, но крайне неудобный при монтаже.

После этого подготавливают колосниковые решетки. Чтобы их закрепить в печи нужно потрудиться, при первом способе это сделать проще, ведь через отрезанную верхнюю часть колосниковая решетка устанавливается легко. При втором способе, это сделать труднее.

Установив решетки можно приступать к привариванию завесов и размещению дверок. Для герметичности, места соединения обклеиваются асбестоцементным шнуром.

Следующий этап, это дымоход. Его можно установить тоже двумя способами:

• Через отверстие в верхней части баллона.
• Через боковое отверстие.

При боковом расположении использую дополнительно колено.

И последний этап, это окончательная сборка. Если верхняя часть баллона была срезана, ее приваривают и крепят дымоход, который может быть разной длины и конфигурации.

Как правильно топить ракетную печь

Это прибор топиться, как и печи длительного горения. То есть, на теплую трубу. Поэтому сначала в топку надо положить быстрогорящие топливные материалы. К примеру, бумагу, картон, солому, камыш и прочее. Как только дымоход станет немного теплым, можно закладывать дрова или уголь.

К сожалению, ракету нельзя назвать саморегулирующим отопительным агрегатом. Под каждое топливо ее придется подстраивать. Это делается вот так:

• Дверца поддувала открывается полностью.
• Топочный режим доводится до штатного.
• Как только печка загудит, начинаем прикрывать поддувало до тех пор, пока гул не перейдет в шепот.

Вот такие печи буржуйки из газового баллона (чертежи можно найти в Интернете) сегодня можно сделать своими руками.

https://youtube.com/watch?v=_YDEpJj71dI

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

• Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
• На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
• В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
• В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
• К нижней, донной части закрепляются ножки.
• На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
• Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
• В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
• Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
• Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
• В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
• Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала. Нельзя располагать рядом с топкой легковоспламеняющиеся материалы. В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа. Для изготовления любой буржуйки необходимо использовать только качественный материал

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Основные разновидности печи

Вертикальную печку изготавливают чаще, так как она занимает мало места и имеет аккуратный внешний вид.

Горизонтальная конструкция ценится из-за значительной площади варочной поверхности. Размеры зольника и отверстия для закладки дров в любом устройстве — 10×20 и 20×30 см соответственно. Их разметку наносят как на чертежи, так и на сам баллон — так легче вырезать. Места расположения отверстий выбирают произвольно, зависимо от типа печки.

С помощью такой печки можно обогревать помещение и даже готовить еду на улице

Дымоход изготавливают из стальной трубы, нарезая её разными отрезками и сваривая их между собой. Дополнительно нужно утеплить его минеральной ватой и фольгой. Использовать готовую буржуйку можно внутри помещения или снаружи. Если печка используется для приготовления еды на улице, то достаточно прикрепить невысокую трубу для выхода дыма.

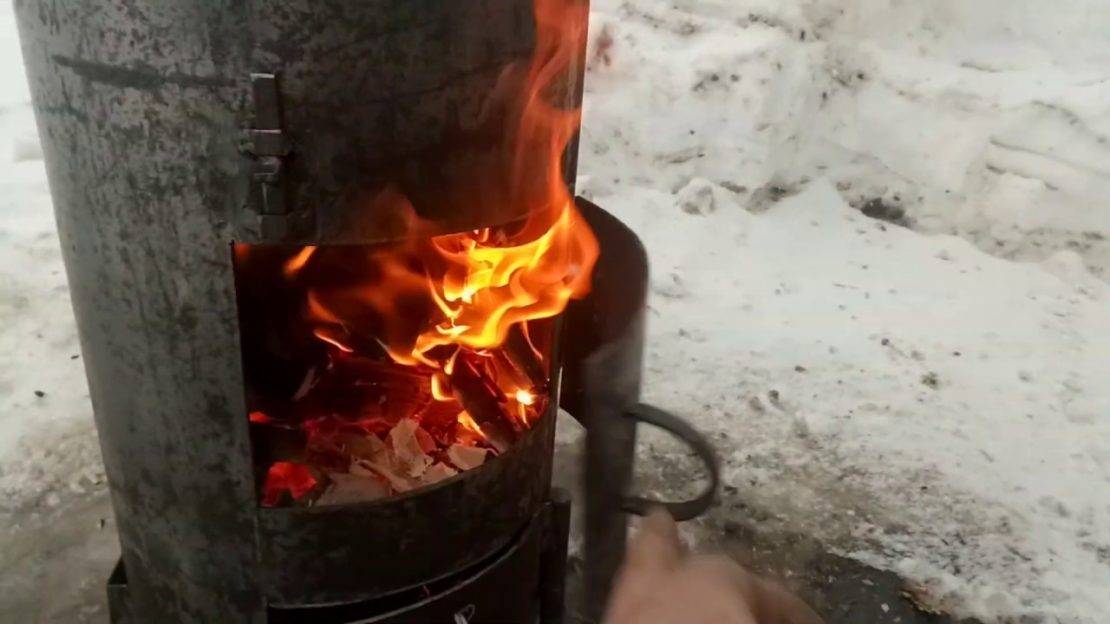

Вертикальная буржуйка

Для создания вертикальной печи из пропанового баллона его ставят вертикально. Необходимо срезать горловину, маркером нарисовать разметку зольника, дымохода и топки. Отверстия вырезают шлифовальной машинкой или резаком. Арматурные пруты режут одинаковыми кусками, формируя колосники. Их приваривают к корпусу параллельными рядами или змейкой. Крепят петли для дверей, из стального листа или чугуна вырезают дверцы. К ним приваривают задвижной механизм или щеколды.Смотреть так же: современные виды буржуек. Варочная поверхность необходима в том случае, если на печи будут готовить пищу или нагревать воду. Для её создания нужно вырезать из металла подходящую по размеру деталь и приварить её к верхней части баллона. После этого все стыки и швы проверяют на герметичность и прочность, зачищают и шлифуют их.

Вертикальная печь пользуется большей популярностью, так как она занимает меньше места

Отверстие для дымохода должно располагаться вверху баллона или сбоку, иногда труба проходит через центральный проём. В боковой части сначала крепят колено, затем сам дымоотвод. Через трубу наружу выходит дым и продукты горения. К нижней части баллона крепят металлическую подставку или прочные ножки. Дополнительно можно подготовить фундамент для буржуйки.

Горизонтальная конструкция

На первом этапе нужно создать прочную подставку. Её изготавливают из металла, приваривают ножки, а затем и корпус готовой печки. Маркером на баллоне намечают места поддувала, дымохода и отверстия для топлива. Проёмы вырезают зубилом, шлифовальным аппаратом или резаком. Дрелью сверлят отверстия в нижней части корпуса. Сверху крепят короб-зольник, его делают из крепкого жаропрочного металла. К проёму приваривают заслонку, которая будет выполнять функции поддувала.

Дверцу заготавливают из вырезанной части баллона. Её необходимо обварить и прикрепить к корпусу с помощью петель. Хотя можно сделать чугунную дверь со щеколдой и приварить её. Дымовая труба должна выходить из верхней задней части буржуйки. Сверху корпуса укладывают и закрепляют стальной лист для создания плоской варочной поверхности.

Для горизонтальной печки понадобится больше места — это основной ее минус

Какой баллон взять для печки?

Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.

Самодельная печка из газового баллона, поставленного горизонтально

Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.

Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.

Как безопасно разобрать газовый баллон: техника безопасности смотрите в этом видео.

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
• буржуйки для обогрева складских, подсобных и других нежилых помещений;
• приборы для приготовления пищи;
• малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

• дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
• независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Как грамотно изготовить дымоход?

Чтобы обеспечить максимальную устойчивость в работе печной конструкции из баллона, в обязательном порядке необходимо устроить качественную тягу.

Для достижения данной цели, срез трубы дымохода печи должен быть установлен на определенной высоте. Это немного выше над краем монтированной решетки колосника. В процессе бокового подключения газового дымохода необходимо следить за тем, чтобы параметры длины установленного строго горизонтально участка равнялись примерно 400 мм. В самом низу вертикально расположенной части стоит организовать качественный отвод накопившейся влаги, что показывают чертежи.

1. Одновременно с этим рекомендуется использовать определенные меры относительно отвода поступающего тепла от дымоходной части. Можно отметить два метода осуществления данного процесса:
2. Проводится монтаж расположенного горизонтально участка под небольшим наклоном в 35 градусов. Сразу после этого канал поворачивается вверх и выводится наружу. На элемент дымохода производится установка выполненной или приобретенный теплообменник особой самоварной категории; Труба, которая выходит из печи под специальным наклоном и потом проходит сквозь помещения, сумеет перенести теплый воздух. Благодаря этому, общие показатели КПД становятся выше, одновременно с этим расход топлива серьезно уменьшается.

Система отопления, выполненная на основе водяного топлива, предоставит возможность установить на даче или в гараже примерно 2 или 3 радиатора и при этом обеспечить их теплом. Подобное устройство отличается простотой в процессе изготовления, то есть на участке дымохода выполняется специальная водяная рубашка, имеющая два качественных патрубка.

Процесс циркуляции, присутствующий в водяном контуре, который смонтирован на корпусе дымохода печи из баллона, придется наладить в принудительном плане. Для этой цели идеально подойдет циркуляционный бытовой насос.

Изготовление колосников: собираем все отходы в гараже

Понятно, что если не установить в печь колосники, дрова будут проваливаться вниз и от зольника никакой практической пользы не будет. Для их изготовления были использованы различные куски арматуры, шпильки, болты – исходное назначение металлопроката значения не имеет. Главное – это собрать некое подобие решётки, которая не будет проваливаться в отверстие нижнего отсека. Её основная задача – удерживать дрова в резервуаре. При этом, если колосники прогорят, их легко можно заменить, снова собрав и сварив обрезки прутов арматуры. К тому же, в этой работе, в отличие от соединительных швов самой буржуйки, никакого опыта в сварном деле не требуется. Наоборот, это неплохой вариант тренировки сваривания металла для новичка.

Для изготовления колосников никакого опыта в сварном деле не требуетсяИменно сюда устанавливаются колосники

После того, как всё готово, можно установить буржуйку на место, где она будет впоследствии стоять, предварительно сварив верхний и нижний отсек между собой.

Вертикальная буржуйка из газового баллона

Берется обычный ненужный газовый баллон

При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.

Возможный вариант разметки для вертикальной буржуйки

Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.

Прорезание проемов для дверец

Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.

Колосник можно выполнить из арматуры

• Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
• На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
• В верхней части баллона, при желании, можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.

На такую поверхность просто просится водогрейный бак

• На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее.
• Все швы, которыми привариваются любые детали печи, должны быть герметичны.
• Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.

Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.
