Камин на пеллетах для отопления дома, устройство прибора, его особенности

Что из себя представляют пеллетные печи?

Пеллетными котлами, или каминами, называют конструкции, обогревающие помещения за счёт сгорания особого вида топлива – пеллет. Последние представляют собой небольшие прессованные гранулы из отходов древесины. Топливо полностью безопасно – экологичным его делает отсутствие каких-либо вредных веществ. В том числе и клея.

Пеллеты бывают двух основных видов:

промышленные; их изготавливают из разнотипных отходов, поэтому расход гранул выше, а КПД печи ниже;
бытовые; эти делают из высококачественного сырья, а потому и теплоэффективность намного выше.

Для загрузки котлов в частных постройках рекомендуется использовать только последний тип. Более того, желательно подбирать пеллеты, исходя из особенностей конкретного устройства – это повысит теплоотдачу и эксплуатационный срок печи.

Устройство системы

Камин на пеллетах внешне очень сильно напоминает обычный дровяной, но его внутреннее строение и принцип действия совершенно иные. Он основан на сгорании особого вида топлива – пеллетов, которые представляют собой гранулы из спрессованных древесных опилок.

В итоге у такого камина довольно высокий КПД, что позволяет использовать его, как самостоятельную конструкцию для обогрева целого дома, а не отдельной комнаты, в которой он установлен.

Современный способ отопления дома

В наиболее популярной классификации выделяют всего два вида каминов:

отдельно стоящие;
встраиваемые.

Отдельно стоящий пеллетный камин имеет топку, бункер для гранул, автоматику, которая управляет процессом, но не имеет декоративной облицовки. Он находится в металлическом корпусе и лишь в некоторых случаях обрамлен керамическими плитами.

Встраиваемые камины вместо корпуса устанавливаются в подготовленные ниши, которые могут быть обрамлены, и своим стилем гармонируют с дизайном помещения. Причем обрамление никакого отношения к камину не имеет и обустраивается отдельно.

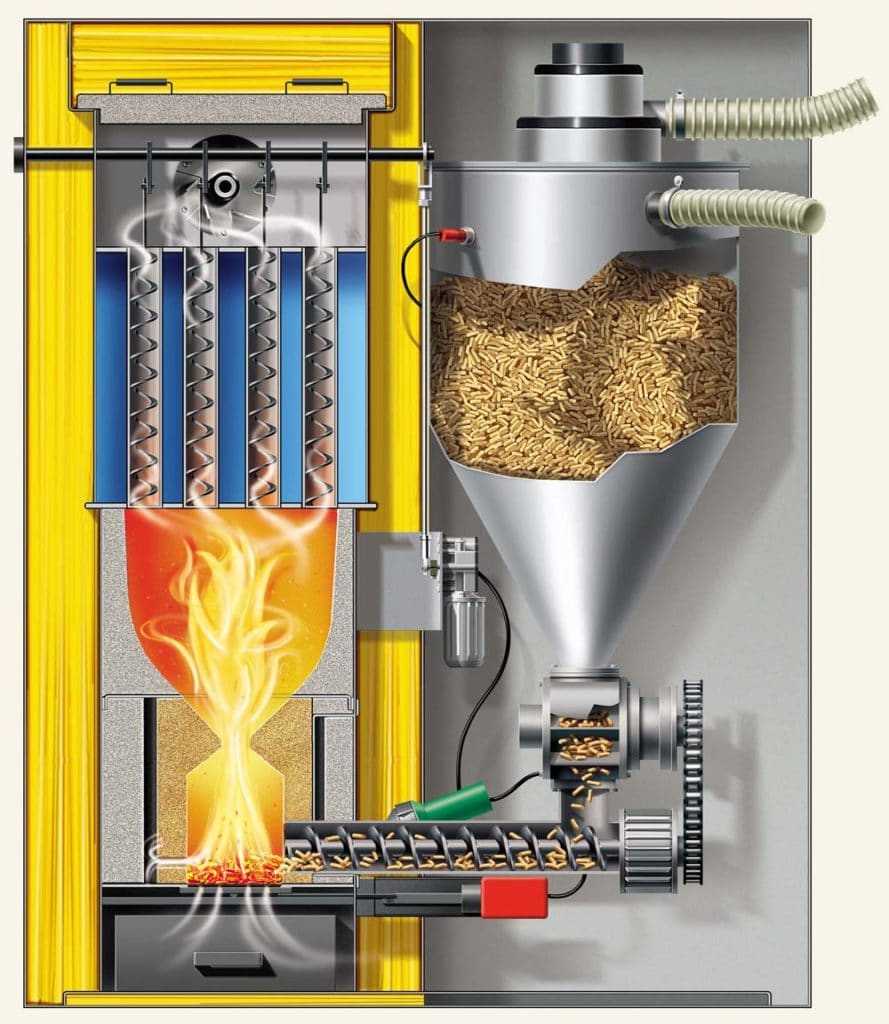

Устройство аппарата на пеллетах

Пеллетный бункер. Для достаточно продолжительной работы камина без вмешательства человека, необходимо обеспечить поступление топлива в автоматическом режиме. Основной деталью в решении этого вопроса является бункер, в который закладываются пеллеты. Транспортную функцию выполняет шнек с ручным или автоматическим приводом. Такой бункер обеспечивает беспрерывную работу в течение суток. Это не единственная емкость в устройстве. Продукты горения в виде золы скапливаются в специальном зольнике, который время от времени необходимо опустошать. Но так как гранулы почти полностью сгорают, то процедура очистки зольника проводится очень редко.
Топка. В топке происходит горение, поэтому она имеет несколько конструктивных особенностей. Выполнена топка из чугуна и имеет структуру решетки. Все это обеспечивает хорошую теплоотдачу. От размера топки зависит производительность камина. В отдельно стоящих каминах этот параметр достаточно мал, так как пеллетный камин в своих габаритах должен вместить все основные узлы (автоматику, бункер, шнек). Встраиваемые конструкции характерны большой топкой, увеличивающей технические показатели камина.
Горелка. В нижней части топки располагается горелка. К ней производится подача гранул и подогретого воздуха. Дозирование топлива и кислорода изменяет режим горения и значительно повышает его эффективность. Современные топливные камины оснащаются горелками с системой автоматического розжига.
Автоматика. Ряд систем, отвечающих за работу нескольких узлов, находятся в подчинении одного контроллера. Он согласует работу датчиков температуры, блока розжига, шнека и дозирования воздуха. Управление контроллером осуществляется с панели, которая выведена на корпус камина. Но современные модели все комплектуются ПДУ.
Камин с контуром. Для того чтобы эффективно обогреть весь дом, необходимо выбирать пеллетный котел камин. Он отличается от обычного камина наличием контура с теплоносителем. В качестве теплоносителя выступает, как правило, вода. Контур вмонтирован в топку камина и нагревает воду, которая под действием насоса циркулирует по системе. Особенность строения контура такая, что он подходит для системы с герметичным расширителем или с открытым. Расчеты и практика показывают, что использование пеллетного камина в несколько раз выгоднее, чем дровяного.

Гармонично вписанный в интерьер аппарат

Особенности котлов на пеллетах

Отопление будет эффективным и расход топлива минимальным при правильной работе котла. Чтобы это проверить, необходимо вымерять температуру газа, который выходит из котла, если её показатель до 150 градусов, то оборудование работает правильно. При высоком или низком показателе, котел считается неисправным.

Некоторые модели снабжены дополнительным контуром, это позволяет обеспечить помещение горячей водой, не применяя такие приборы, как водонагреватель.

Если помещение остается холодным, это не значит, что котел плохо работает, нужно обратить внимание на теплоизоляцию строения, если её нет, то потери тепла очень высокие. Если производитель допускает использование другого топлива при отсутствии пеллет, то можно применять дрова, но когда котел не рассчитан на другие материалы, их использовать нельзя. Если производитель допускает использование другого топлива при отсутствии пеллет, то можно применять дрова, но когда котел не рассчитан на другие материалы, их использовать нельзя

Если производитель допускает использование другого топлива при отсутствии пеллет, то можно применять дрова, но когда котел не рассчитан на другие материалы, их использовать нельзя.

Чистить золу в дымоходном выходе необходимо до 3 раз в месяц, при условии, если нет функции самоочищения, её наличие помогает избежать такой работы.

Благодаря автоматизированной системе, оборудование будет работать бесперебойно и безопасно, не требуя постоянного контроля, достаточно выставить необходимую программу, но не стоит забывать о пополнении бункера топливом по мере его расхода.

Отопительные котлы на пеллетах: конструкция теплообменника

Есть несколько теплообменников созданных специально для пеллетного котла. Они могут быть вертикальными, горизонтальными, плоскими или трубчатыми, с большим или малым количеством поворотов, завихрений для отработанных газов. Все это называется турбулизаторами. Так же установка может быть и без них.

Специалисты считают, что самыми эффективными моделями будут те, в состав которых входит турбулизатор и есть несколько ходов, минимум 3.

В этом случае можно сказать, что конструкция вертикального типа тратит большую часть энергии на обогрев теплоносителя. Так же вертикальные конструкции затрудняют оседание золы, и она начинает сыпаться вниз из-за гравитации.

Еще одной важной деталью при выборе котла является его марка. Лучше отдать предпочтение тем компаниям, которые не дадут усомниться в своем производстве, и котлы которых часто применяются на протяжении нескольких лет в том регионе, где проживает покупатель

Если вы решитесь приобрести одну из новых моделей, то рискуете получить проблемы, поэтому обязательно спросите у консультанта о наличии запасных материалов на складе. Ваш котел должен обязательно получить гарантию и иметь сертификат от сервисного центра.

Как отличаются эффективность котлов с разными горелками

Подача топлива в пеллетный котел

От того, какие пеллетные горелки котлов используются в оборудовании – зависит его КПД. Наиболее эффективны системы, где применена объемная горелка (она же — ретортная). Котлы такой конструкции позволяют использовать пеллеты низкого качества.

Средние показатели эффективности у котлов с факельной (направленной) форсункой, а самые низкие — у установок каминной топки, где пеллеты горят естественным образом, в изолированной зоне, топочные газы при этом дожигаются в отдельной камере. Для данных типов установок рекомендуется применение высококачественного топлива.

Несмотря на низкие в своем классе показатели эффективности, пеллетные котлы с каминной камерой обладают несомненным достоинством: они плавно выделяют тепло, работают бесшумно и могут устанавливаться даже в жилой зоне домов.

Особенности строения пеллетного устройства

Пеллетный камин внешне напоминает обычную каминную топку для дров. Но по своей внутренней конструкции и функционированию такое оборудование – это более высокое технологическое устройство, которое позволяет с помощью пеллет полностью автоматизировать процесс теплоотдачи.

Камин закрывается специальной прозрачной дверкой из прочного стекла. Такое решение позволяет любоваться видом открытого огня. С двух сторон устройства есть небольшие отверстия, через которые проходит тепло в помещение.

Форма-фактор

Пеллетные камины бывают двух видов:

Вмонтированный. Такое устройство полностью встраивается в проем в стене. Емкость для пеллет может располагаться в дополнительном помещении либо маскироваться с помощью облицовки. На виду остается топка схожая на дровяной камин.
Отдельный. Камин уже имеет свою облицовку в виде стального корпуса и керамических панелей, которые позволяют сохранять тепло длительное время. В верхней части оборудования расположена емкость для пеллет. Вид отопительного устройства подбирается в зависимости от особенностей помещения.

Топка

Емкость для сжигания пеллет изготавливается из чугуна или крепкой стали высокой плотности. Ребристая поверхность топки значительно увеличивает конвекционную теплоотдачу.

В отличие от стоящих отдельно каминов встроенные в стену устройства могут иметь большой размер топки, что позволяет загружать не только пеллеты , а и дрова. Горелка

В нижней зоне камина расположена горелка, к которой подается топливо и нагретый воздух. Дозирование гранулированного сырья и кислорода обеспечивает полное сгорание пеллет, что существенно повышает продуктивность и экономичность отопительного процесса. Некоторые изготовители оснащают камины горелками с автоматическим розжигом.

Автоматика

Камины оборудованы автоматической системой управления. Наличие температурных датчиков, контролеров, электрических двигателей позволяет легко контролировать весь отопительный процесс. Панель автоуправления может располагаться на корпусе. В более дорогих моделях руководство камином может осуществляться дистанционно.

Благодаря автоматическому управлению в пеллетном камине очень удобно контролировать отопительный процесс

Емкость для золы и топлива

Отсек для топлива находится в задней части камина. Доступ пеллет в топку производится при помощи шнекового привода. Под топкой монтируется отдельная камера для золы. Она представляет собой небольшой ящик, который легко выдвигается для чистки.

Вентилятор

Чтобы воздух проходил по специальным отверстиям между стенками и корпусом камина в систему встроено вентиляционное устройство. Оно позволяет наполнить помещение теплыми воздушными массами.

Производятся также модели с двумя вентиляторами. Первый для выхода воздушных масс к каналам, а второй для доступа кислорода к топке.

Пеллетные камины с водяным контуром

Принцип работы такого оборудования схож с одноконтурным котлом. К отопительной системе подключаются трубы, по которых проводится циркуляция теплоносителя. Пеллетные камины с водяным контуром – это автономное устройство, обладающее высокой мощностью. Прибор позволяет осуществить прогрев всего дома. Такая модель предусматривает подключение холодной воды и выход уже нагретой жидкости. Организация отопления проводится с помощью трубной развязки и радиаторов.

Преимущества и недостатки

Пеллетный котел выгоден с экономической точки зрения. Он стоит дороже, чем традиционный твердотопливный котел, но при длительной эксплуатации разница в цене быстро покрывается за счет более дешевого топлива.

Подсчитано, что для этого потребуется 3-4 года. При этом пеллетный котел предоставляет массу преимуществ:

Автономность. Как уже было сказано выше, некоторые модели работают до двух недель безостановочно – это зависит от объема бункера. Правда, для автономной работы рекомендуется покупать источник бесперебойного питания.

Факельная горелка

Простота и удобство обслуживания. Единственная забота хозяина в процессе работы котла – вовремя засыпать пеллеты да счищать нагар с горелок. Периодически чистить трубы, дымоход.
Точность регулирования температуры. Процесс поддерживается автоматикой. Некоторые модели имеют дистанционное управление, в том числе через интернет.
Экономичность. Котел средней мощности (25 кВт) потребляет всего 5 кг топлива в сутки. Электроэнергии – не более 60 Вт.
Экологическая чистота, малая шумность и малая вероятность отравления угарным газом.

К числу недостатков относятся следующие:

В пересчете на килокалории дрова стоят дешевле;
Для хранения подходит только сухое помещение. Мокрые пеллеты разбухают и забивают шнек;
Необходимость дорогостоящего дополнительного оборудования – стабилизатора напряжения и бензогенератора.

Изготовление своими руками

Для того чтобы изготовить печь своими руками, нужно некоторые узлы конструкции купить. Они довольно сложные и самостоятельно их сделать невозможно.

Простые элементы можно смастерить самостоятельно. Затем провести сборку и монтаж агрегата.

Горелка

Такой узел только покупается. Он сложный, потому что здесь встроен регулирующий элемент. Кроме того, горелка снабжена датчиками. Программа регулирует расход топлива.

Корпус

Эту деталь реально изготовить самостоятельно. В качестве материала используется шамотный кирпич. Внешне — это короб без крышки. Внутрь будет помещаться теплообменник. Шамотный кирпич считается оптимальным материалом, удерживающим тепло.

Теплообменник

Самодельная печь снабжается теплообменником. Он представляется собой сварную конструкцию труб, подсоединенную к системе отопления.

Изготавливается он следующим образом:

Сваривается из труб квадратного сечения прямоугольная конструкция.
В вертикальных стойках делаются отверстия для круглых труб.
Ввариваются круглые патрубки, через которые идет подключение к отоплению.

Топливник

Сюда засыпаются пеллеты, которые попадают в горелку.

Порядок работы:

Необходимо приобрести шнек диаметром от 7,5 до 10 см, металлическую емкость и электродвигатель. Двигатель подключается к блоку управления горелки. В качестве металлической емкости можно взять любой толстостенный кожух. К одной части шнека подключается входящий патрубок, а ко второй гофрированная трубка. Через нее будет проходить подача топлива.

Важна рациональная оценка

Важно правильно выбрать котел

Все автоматические пеллетные котлы показывают хорошие результаты. Однако всегда стоит помнить, что чем ниже степень участия пользователя в их работе — тем выше цена инженерного решения. Она растет буквально в геометрической прогрессии. Поэтому автоматический бытовой пеллетный котел нужно выбирать рационально.

Недорогие установки потребуют каждодневной чистки, дозагрузки и розжига в полуавтоматическом режиме, однако смогут работать на топливе любого качества со стабильным показателем эффективности. На противоположном конце шкалы находятся полностью автоматизированные системы. Они самостоятельно чистятся, загружаются, обслуживаются и управляются. Однако их стоимость очень высока.

Технологическое описание устройства

Внешний вид данных установок мало отличается от стандартных каминов, хотя с позиции технологических характеристик они имеют более сложную систему.

* Первое различие связано с типом топлива, здесь не используются обычные дрова, а применяются специальные пеллеты. Особенностью служит автоматическая подача топлива в отсек, что очень удобно для постоянства процесса и длительного горения.

Вторая особенность связана с закрытой топкой, позволяющей устанавливать температурный режим самостоятельно.

Внутри конструкции находится теплообменная камера, наполненная водой. А вдоль стен от камина располагаются стальные трубы, которые передают теплоноситель в остальные комнаты.
