Как подключить насос к отоплению: монтаж и врезка

Врезка в центральную систему отопления

Пример врезки в центральное отопление

В многоквартирных домах с центральным отоплением установка новых полимерных трубопроводов связана с одной сложной задачей — врезка в трубу отопления из металла. Если неправильно подобрать материалы и технологию установки – велика вероятность разгерметизации стыков.

Проблема связана с быстрым ржавлением труб из-за возможного обогащения воды кислородом. Поэтому не рекомендуется использовать трубы из сшитого полиэтилена без специальной защитной оболочки.

Методика врезки в трубу отопления состоит в следующем:

  • Отключают подачу воды. Это нужно согласовать с управляющей компанией, представив им всю необходимую документацию по изменению параметров центрального отопления в квартире;
  • Монтаж переходного блока. Обычно он включает в себя фильтрующий элемент, обратный клапан и счетчик;
  • Проверка герметичности стыков. Запуск воды в контур отопления.

Зачастую подобную работу невозможно сделать врезкой в отопление без сварки. Проблема может возникнуть при согласовании схемы монтажа с инженерным отделом управляющей компании. Специалисты рекомендуют заменить трубы стояка на пластиковые или приварить металлический патрубок.

Как уже говорилось выше, для центрального отопления врезка дополнительного насоса запрещена. В случае его обнаружения собственник помещения может быть оштрафован с обязательным восстановлением прежних параметров системы.

Нужно помнить, любая врезка в систему отопления независимо от того, что это будет: трубы, насосы, ТЭНы, внесет изменения в параметры всего контура

Поэтому важно сначала выполнить предварительный расчет мощности и подобрать оптимальный температурный режим работы отопления. И только после этого можно выбирать схему установки нового оборудования или замены старого

На видео показан пример применения седелки при аварийном подключении крана:

Достоинства циркуляционных насосов для систем отопления

Раньше монтаж отопительных коммуникаций в частных домах не предусматривал установки насосного оборудования. Рабочая среда в таких системах перемещалась по трубам самотеком. Сегодня некоторые дешевые котлы, работающие на твердом топливе, выполняются без интегрированных насосов. Это объясняется довольно просто – компания, выпускающая котлы, не знает параметров отопительного контура. Для таких конструкций рекомендуется приобретение циркуляционного насосного устройства.

Существует несколько преимуществ установки насоса в систему отопления частного дома. Например, снижается нагрузка на котел отопления благодаря выравниванию температур во входящей и исходящей трубе. Еще одно достоинство циркуляционного насоса заключается в том, что он обеспечивает равномерный прогрев комнат за счет одинаковой температуры рабочей среды в любой точке отопительного кольца.

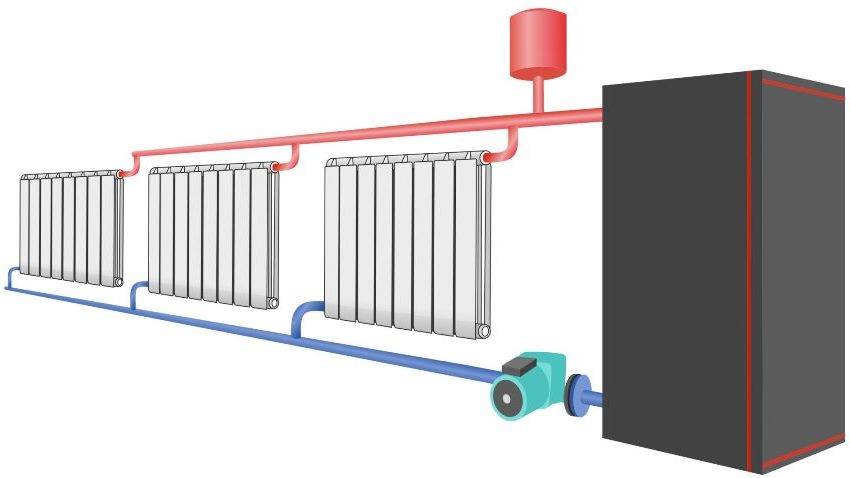

Схема расположения водяного насоса в системе отопления

А также при монтаже подобного устройства появляется возможность оперативной регуляции температуры теплоносителя в отопительных трубах. А также стоит сказать, что при запуске автономной отопительной конструкции прогрев котла осуществляется гораздо быстрее, если в систему интегрирован такой насос.

Принцип работы циркуляционных насосов позволяет исключить необходимость расположения трубы под определенным уклоном к котлу. А также появляется возможность использовать в коммуникации менее толстые трубы. Это не только экономит пространство, но и снижает стоимость отопительной конструкции в целом.

Из минусов данного устройства можно выделить только один – зависимость от электрической сети. Если в сети происходят частые перебои, то тогда использование прибора будет затруднительно. Однако и с этой проблемой можно справиться довольно просто, установив бесперебойник (ИБП).

Использование циркуляционного насоса позволяет исключить необходимость расположения труб под определенным уклоном к котлу

Принцип работы и виды циркуляционных насосов

С принципом работы все понятно – электромотор приводит в действие крыльчатку турбины, которая создает разность давления между входным и выходным патрубком насоса. В соответствии с законами физики, происходит принудительная циркуляция жидкости.

Поршневые, и прочие специфические системы перекачки воды, в быту не применяются, ввиду их громоздкости и несопоставимой производительности.

Как правильно установить циркуляционный насос Grunfos — видео.

По конструкции, циркуляционные насосы разделены на два вида:

С мокрым ротором

Подвижная часть (ротор электродвигателя, соединенный с крыльчаткой турбины), постоянно находится в воде. Электрическая часть: статор, контактные группы, щетки – отделены от ротора герметичным стаканом. Так что с безопасностью и защитой от поражения электротоком все в порядке.

За счет постоянного омывания проточной водой, ротор охлаждается, а его подшипники смазываются теплоносителем. Это повышает срок службы прибора. К тому же, такая конструкция обеспечивает бесшумность работы.Есть и недостатки. Во-первых, – низкий КПД, не более 50%. Во-вторых, – малая производительность. Мощную крыльчатку (а соответственно габаритный ротор) сложно загерметизировать, поэтому «мокрые» насосы используются на небольших системах с малой протяженностью труб. Компактные размеры позволяют аккуратно и незаметно установить прибор.

Как устроен циркуляционный насос и один из способов его подключения, подробное видео.

С сухим ротором

Электродвигатель полностью изолирован от теплоносителя. Насос состоит из двух секций: силовой и перекачивающей. Проходящий между ними вал герметизируется сальниками.
Такая конструкция не имеет ограничений по мощности мотора, и обеспечивает высокий КПД, до 80%. Правда агрегат сильно шумит при большом объеме прокачки.

Поскольку элементы насоса разнесены, он имеет большие габариты, это необходимо учитывать при планировании монтажа. Еще один недостаток – уплотнительные сальники требуют периодической замены.

Определившись с типом насоса, надо рассчитать его электрическую мощность. Исходим из следующих задач:

  1. Необходимо создать напор, способный преодолеть гидравлическое сопротивление трубопровода, теплообменника в котле, и радиаторов.
  2. Надо обеспечить передачу по системе такое количество тепла, которое создаст необходимую температуру в помещениях, без дополнительных обогревателей.

По сути, все сводится к расчету объемного расхода теплоносителя в м³/ч (Q). Есть достаточно точная формула: Q=0,86R/TF-TR

R – потребность помещения в тепле. Единица измерения – Вт/м². Для частной усадьбы номинал составляет 100, для многоквартирного дома – 70

Производственные помещения – 40-50.Важно! При определении этого показателя следует учитывать состояние теплоизоляции помещения и климатическую зону. Приведенные цифры соответствуют средней полосе (по климату) и теплоизоляции, выполненной в соответствии со СНиП для кирпичных и каменных домов.

TF (измеряется в °С) – температура носителя на входе в систему.
TR (измеряется в °С) – температура носителя на выходе из системы.

Рассчитав требуемый объемный расход, вы сможете подобрать насос по этому параметру.

Обратите внимание
Совет: Перед покупкой надо предусмотреть несколько вариантов места установки, точно замерив габариты. Это поможет в случае, если придется выбирать между моделями разного размера.. Установить насос можно самостоятельно, или воспользовавшись услугами специалистов

Уточните в магазине, как это повлияет на гарантию

Установить насос можно самостоятельно, или воспользовавшись услугами специалистов. Уточните в магазине, как это повлияет на гарантию.

Принцип работы

Преимущество такого типа обогрева помещений заключается в том, что все комнаты в доме отапливаются гораздо быстрее, эффективнее и равномернее, чем при работе системы с естественной циркуляцией.

Являясь одним из самых важных компонентов отопительной схемы и системы подачи горячей воды, насос служит для обеспечения циркуляции жидкости, нагретой с помощью котла и идущей по трубам к радиаторам, чтобы отдать тепло, а затем снова возвратиться к котлу.

Как устроен водяной насос

Схема агрегата состоит из следующих комплектующих:

  1. Крыльчатка (колесо с лопастями, расположенное на роторном вале).
  2. Ротор (керамический или стальной), который вращается за счет работы электрического двигателя.
  3. Корпус, изготовленный из сплавов, исключающих коррозию: бронза, латунь, сталь, алюминий или чугун.
  4. Патрубки (входной и выходной).

Всасывание воды происходит благодаря снижению давления на входном патрубке. Крыльчатка вращается и вырабатывает центробежную силу. Это способствует компрессии, возникающей на патрубке, в результате чего тепло начинает нагнетаться в систему отопления, конкретнее – в трубопровод.

Маркировка

Идущие вслед за названием насоса цифры означают присоединительные размеры (в см или дюймах) и возможную высоту подъема агрегата (в метрах водяного столба). Это может выглядеть, например, как «32-60».

Варианты монтажа циркуляционных нагнетателей

Выбирая, как установить циркуляционный насос в систему отопления, учитывают схему сети и вид котла. Основное требование – удобство обслуживания прибора. Перед насосом ставят группу безопасности и отсекающую от котла арматуру. При условии установки на трубу обратной подачи врезают грязевой фильтр. Монтаж на трубу подачи не требует фильтра, но и ставят насос на этот отрезок редко из-за высокой температуры нагрева теплоносителя.

Если оборудование врезают в самотечную сеть, сначала надо ставить байпас, а в прямую линию установить кран. Монтаж насоса в систему отопления с гравитационной циркуляцией организуют для поддержания скорости циркуляции. Байпас требуется для запуска сети в случае отсутствия электропитания – вода пойдет в обход насоса и дома будет тепло.

Врезка насоса в систему отопления

Схема установки насоса в систему отопления

Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.

Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели — нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления — до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:

  • Он должен располагаться в самой низкой точке системы;
  • Температурные колебания теплоносителя минимальны;
  • Участок монтажа рекомендуется выбирать максимально прямолинейным.

Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.

Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

Монтаж насоса в стальной трубопровод

Возможные варианты изготовления контура с насосом

Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.

Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:

  • Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура — в большинстве случаев придется полностью слить воду из труб;
  • Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
  • Установить переходные муфты;
  • Подключить уже собранный контур с насосом.

Установка насоса в пластиковые трубы

Седелка для врезки в пластиковые трубы

Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры — воду из трубы сливать не обязательно.

Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.

Во время монтажа важно обратить внимание на следующие факторы:

  • Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
  • Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.

Правильное и неправильное расположение насоса

Недостатком седелки является ее относительно высокая стоимость — от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали

Затем важно быстро перекрыть запорную арматуру, чтобы предотвратить розлив теплоносителя. По такой технологии можно осуществить врезку в отопление без сварки для любых типов труб

2 Где куда и как подключить насос?

Грамотный монтаж отопительного контура происходит по следующему алгоритму. Подключение циркуляционного насоса к трубам должно производиться исключительно в горизонтальном состоянии вала. Подключать напорную технику можно на подводной или обратной трубе, но у обратной трубы есть свои плюсы, о которых расскажем немного ниже.

Подготовка циркуляционного насоса к работе

Перед аппаратом должен устанавливаться фильтр для очистки теплоносителя от грязевых примесей. Сборник взвеси должен ставиться по направлению вниз. Направление фильтра должно строго соответствовать направлению нанесенных на корпусе аппарата стрелок, которые указывают направление тока воды.

Срок пользования циркуляционным насосом зависит и от температуры воды и от того насколько и как правильно установить насос. Чем выше показатели температуры, тем меньше срок годности подшипников. Поэтому, подключать аппарат к котлу стоит непосредственно перед ним,  на обратной трубе и после расширительного бака.

2.1 Как установить насос, чтобы он работал при выключении электричества?

Врезайте аппарат строго параллельно основному контуру, без размыкания самого контура. Чтобы гравитация внутри трубопровода срабатывала нормально для естественной циркуляции теплоносителя, ставьте контур, который в диаметре не меньше, чем Ду-32.

Чтобы перекрывать основной котловой контур во избежание прогонки воды по кругу между врезками, устанавливайте вентили до и после напорного аппарата. Помните, что при длительном отсутствии электричества переключаться на байпас с напорного аппарата придется вручную. При этом байпас отключается от главного трубопровода при помощи двух шаровых запорных вентилей или кранов.

В верхней части байпаса необходим клапан для откачки воздуха. Клеммы и блок управления напорного аппарата устанавливайте только в положении «вверх». Соединения, которые выполнены на резьбе, должны обработайте герметиком.

Обустройство системы отопления частного дома

Но, чтобы помпа самостоятельно отключалась при длительных перебоях с электричеством, когда никого нет дома, устанавливайте шариковый обратный клапан. Его преимущества перед обычным клапаном в том, что не наблюдается потерь в напоре воды, которой приходится преодолевать сопротивление пружинных механизмов обычного обратного клапана. Устанавливать клапан с шариком следует только горизонтально.

2.3 Дополнительный напорный аппарат

Не забудьте о мелочи, которая обязательна, если планируется установить дополнительный насос. Предварительно слейте тепловой носитель и тщательно промойте трубы, чтобы убрать из них скопившийся за годы эксплуатации мусор.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

  1. Сечение труб, к которым будет подключаться циркуляционный насос.
  2. Габариты места, отведённого для установки перекачивающего агрегата.
  3. Максимальную температуру теплоносителя.
  4. Мощность и пропускную способность теплогенератора.
  5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье. Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Как установить циркуляционный насос в систему отопления

Монтаж помпы осуществляется через байпас (участок трубы меньшего диаметра, чем основной трубопровод, который будет страховочной веткой, на случай отключения электричества). Если не установить байпас, то выход насоса из строя, или отключение света, приведёт к полной остановке всего отопления.

Диаметр байпаса должен совпадать с диаметром входных отверстий на насосе.

Устанавливать насос на байпасе, или на основной ветке – не так важно. Главное, чтобы тот участок трубы, который будет резервным, был оснащён запорной арматурой

Лучше, если это будет обратный клапан, тогда поток перенаправляется автоматически. Ручной вариант – обычный шаровый кран.

Его нужно будет перекрывать каждый раз, когда подключается насос, и открывать, когда система работает без насоса.

Инструкция по шагам:

  1. Слить воду из системы (этого не обязательно делать, если предстоит замена насоса,- достаточно будет перекрыть краны).
  2. При помощи болгарки вырезается небольшой участок трубы в том месте, где будет устанавливаться обратный клапан.
  3. С двух сторон привариваются сгоны (патрубки с резьбой).
  4. Устанавливается обратный клапан. Стрелка на корпусе должна совпадать с направлением движения потока.
  5. Справа и слева от клапана при помощи широкого сверла, или сварки делаются отверстия. Их диаметр равен диаметру трубок байпаса.
  6. При подобных работах, окалина и металлические частицы неизбежно будут падать внутрь трубы. Так что следующий этап – генеральная уборка. Всё нужно вымести, вычистить, трубы промыть.
  7. На две трубки, согнутые под 90°, навариваются сгоны.
  8. Трубки со сгонами привариваются к основной трубе отопления.
  9. На сгоны монтируются шаровые краны (они будут по обеим сторонам помпы и, в случае необходимости, перекроют доступ воды, чтобы можно было поменять фильтр, насос и выполнить любые другие операции, не сливая воду).
  10. Определите правильное положение насоса. Стрелка на его корпусе также должна располагаться по ходу движения теплоносителя.
  11. Определив, где в будущем у помпы будет вход, на этом месте монтируется фильтр, который защитит крыльчатку и внутренние детали от повреждения. Фильтр нужно будет периодически чистить (если возможно) или менять. Можно поставить даже два фильтра – грубой и тонкой очистки.
  12. Прокрутить вручную вал прибора и после этого установить на нужное место.
  13. Система заполняется водой.
  14. На корпусе помпы приоткручивается центральный винт – таким образом будет спущен воздух. При помощи кранов Маевского воздух нужно будет спустить со всех радиаторов и вновь подлить воды. Процедуру повторяют несколько раз.
  15. Насос включается в розетку 220 В (ни в коем случае нельзя допускать работу «на сухую»). Производится пробный пуск. Первое время, пока в системе ещё есть воздух, к звуку работы помпы, могут примешиваться булькающие звуки. Воздух желательно стравливать до последнего.

Есть альтернативный вариант. Установить запорную арматуру можно не на байпасе, а перед и после него.

Тогда появляется возможность перекрывать доступ воды ко всему узлу, включая обратный клапан.

Также и фильтр, поставленный на входе перед байпасом, будет защищать от грязи не только насос, но клапан.

Нужно только учитывать, что арматура большего диаметра стоит дороже.

Места соединений обрабатываются герметиком, либо собираются на ФУМ-ленту.

Закрытые системы – зависимы от электричества. Нет света – отключается и отопление. Ситуацию может исправить установка источника бесперебойного питания для циркуляционного насоса, который может обеспечивать дом накопленной в аккумуляторах энергией от нескольких часов, до нескольких суток.

Механизм насоса имеет свойство как бы «залипать», после периода длительного простоя. Поэтому в летний период, раз в месяц или два, включайте насос и дайте системе поработать минут 10 – 20.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Разбор технологии установки

Сам процесс установки происходит быстро, так для крепления корпуса необходимо закрепить две накидные гайки. Это очень удобно для дальнейшего техобслуживания и ремонтных работ. Но перед монтажом необходимо правильно выбрать место установки, иначе насос либо будет работать с перебоями, либо в скором времени выйдет из строя.

Схемы врезки насоса в сеть

Выбирая одну из схем, необходимо учесть тип отопительной системы, модель котла и удобство обслуживания.

Вариант 1. Это наиболее распространенное решение: насос монтируют на «обратке», по которой остывший теплоноситель возвращается в котел. Теплая вода не так агрессивно воздействует на детали прибора, поэтому он служит дольше.

Вариант 2. Это решение актуально, если возможности установить насос на «обратке» по каким-то причинам нет. Тогда его фиксируют в начале контура, на подаче, но не возле котла, а после группы безопасности.

Современные аппараты легко выдерживают высокую температуру, однако до сих пор встречаются специалисты, отвергающие подобную схему.

Существует такой вариант отопительной сети, как открытая система с расширительным баком, установленным в самой высокой точке контура.

Если установить циркуляционный насос, то появится возможность эксплуатировать ее в двух режимах: естественном и принудительном. Естественная циркуляция пригодится, если возникнут перебои с электричеством.

Последняя схема относится только к сетям с твердотопливным котлом. Насос на подаче не устанавливают из-за опасности взрыва. Дело в том, что у котлов на твердом топливе нельзя быстро остановить процесс нагрева, вследствие чего происходит закипание воды.

Кипяток с паром попадает внутрь насоса, он снижает производительность, охлажденная вода в контуре не успевает поступать обратно в котел в необходимом количестве – и он раскаляется еще больше. Результатом перегрева и становится взрыв.

Если в разогревающийся котел запустить охлажденную воду из контура, выпадет конденсат. Чтобы этого не произошло, вода сначала разогревается в малом контуре до +55°С, а затем термостатический клапан производит плавное переключение на большой контур.

В результате холодная вода смешивается с уже разогретой и «температурного шока» для котла не происходит.

Как производится трубопроводная обвязка

Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.

Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.

Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева, то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.

Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.

Необходим и обратный клапан из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.

Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.

Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.

После монтажа всех приборов происходит подключение насоса к питанию. Большая ошибка – использовать обыкновенную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.

Существуют более разумные способы электропитания:

  • через бесперебойник (ИБП);
  • чрез дифференциальный автомат защиты;
  • путем подключения к автоматике котла.

Всего проще использовать автомат защиты: потребуется сам выключатель на 8 А, контакты, провода. Но для практического применения очень удобно решение с термостатом.

Если запланирована установка ИБП, то можно организовать подключение бесперебойника и к насосу, и к котлу одновременно.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
