Почему греется розетка: причины
Розетка не такой сложный компонент электропроводки, чтобы на ремонт или ее замену вызывать электрика. Эту легкую работу можно выполнить самим. Чтобы определить ремонтировать розетку или просто ее заменить, нужно выяснить причину, почему греется розетка.
Выгоревшие провода на контакте розетки
Плохие контакты вилки могут быть причиной почему греется вилка в розетке, одновременно нагревая розетку. Неисправную вилку необходимо включить в другую розетку. Если розетка также начала греться, то нужно разобрать вилку и искать причину в ее плохих контактах. Когда вторая розетка не греется, тогда причину неисправности ищут в первой розетке.
Вилки могут быть не разборные (литые) и разборные. Если греется литая вилка, то ее нужно отрезать и поставить разборную вилку. Вилки могут иметь различный диаметр штырей. Диаметр штырей старой конструкции вилок меньше, чем у вилок евростандарта.
Если в евророзетку включается вилка с тонкими штырями, то есть вероятность что контакты вилки с розеткой будут греться. Диаметр штырей вилки должен соответствовать размеру контактов розетки. Вилка должна плотно входить в розетку, и не шататься.
Плохой контакт в литой вилке
Если у вас вилки с разными диаметрами штырей, тогда выбирайте розетку с плавающими контактами. Эта розетка универсальная, и подходит для всех типов вилок. Одна сторона контактов таких розеток удерживается пружинами, которые раздвигаются под любой диаметр штырей вилки.
Причиной, почему греется розетка, может быть большая нагрузка. На лицевой стороне розетки указан номинальный ток контактов. Если указано 10А 220В, то мощность на которую рассчитана розетка не должна превышать 10 А х 220 В = 2,2 кВт. Нередко к розетке подключают удлинитель.
Общая суммарная мощность всех нагрузок удлинителя может значительно превысить номинальную мощность розетки. Если розетка является проходной, то она также может греться даже без нагрузки. По правилам, на каждую розетку ведут провода от распределительной коробки.
Проверка состояния контактов розетки
Однако некоторые электрики подключают дополнительную розетку к контактам ближней розетке. Такая розетка называется проходной и может греться даже без включения нагрузки, из-за ослабления крепления проводов
При необходимости использования больших нагрузок важно включать их по очереди. После окончания работы одной большой нагрузки включайте другую и так далее. Розетка может греться и при этом сильно искрить
Перед ремонтом розетки нужно обесточить электросеть в электрощите, выключив автомат, пакетник или открутив предохранитель. Будьте осторожны со старым пакетником! Он может рассыпаться и замкнуть при его отключении. Здесь не лишне будет пригласить электрика
Розетка может греться и при этом сильно искрить. Перед ремонтом розетки нужно обесточить электросеть в электрощите, выключив автомат, пакетник или открутив предохранитель. Будьте осторожны со старым пакетником! Он может рассыпаться и замкнуть при его отключении. Здесь не лишне будет пригласить электрика.
Не забудьте проверить отсутствие напряжения в розетке настольной лампой, индикатором, тестером. Далее снимается лицевая панель, и откручиваются лапки самой розетки
Осторожно вытащив розетку, осматривают ее на предмет подгорания проводов, оплавления пластика, потемнения контактов
От нагревания розетки плавится пластик
Если провода подгорели, их нужно обрезать на 7-10 мм, снять изоляцию острым ножом и движениями под углом, закрепить провода в креплении контактов. Если контакты потемнели, тогда их нужно почистить мелкой наждачной бумагой.
В случае, когда оплавилась розетка, лучше ее заменить. Винтовое крепление алюминиевых проводов со временем могут ослабнуть из-за текучести алюминия. Поэтому любое винтовое крепление проводов (алюминия и меди) нужно делать с гровер шайбой.
Пониженное напряжение в домашней сети может привести к тому, что греются розетки. При низком напряжении и включении электродвигателей (стиральные машины, пылесосы, кондиционеры), ими потребляется значительный ток. Электропроводка перегружается, плавятся и горят розетки. Чтобы избежать проблем с неисправностями розетки — ее перегреву и оплавлению нужно: 1. Следить за соответствием размеров контактов розетки и штырей вилки. 2. Не превышать номинальную нагрузку на контакты розетки. 3. Соблюдать условия эксплуатации розеток и вилок. Для среды с повышенной влажностью и агрессивной среды нужно использовать те комплектующие, которые рассчитаны на их применения в таких условиях. 4. Соблюдать качество крепления проводов розетки и вилки, выбирать правильно сечение проводов к розетке по нагрузке.
Помогла вам статья?
ДаНет1
Что понадобится для ремонта?
Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.
Для ремонта понадобятся:
- гаечные ключи;
- плоскогубцы;
- тряпки или салфетки — они должны хорошо впитывать воду;
- отвертки — желательно запастись крестовыми и прямыми;
- фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
- новый нагревательный элемент.
Вооружившись всем необходимым можно приступать непосредственно к ремонту. Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.
Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию
Как увеличить срок эксплуатации ТЭНа?
Чтобы еще долго не задумываться о необходимости замены водонагревательного элемента, следует заказывать его только у проверенных поставщиков, занимающихся поставкой оборудования для нагрева воды. При этом перед покупкой необходимо тщательно изучить инструкцию.
Для улучшения качества воды, которая поступает внутрь бака, нужно установить очистные фильтры. Еще более мудрым решением будет организация очистки жидкости от всевозможных примесей. Помогут с этим справиться многоступенчатые фильтрационные приспособления.
Не забывайте хотя бы раз в год проводить профилактический осмотр водонагревателя. Регулярное техническое обслуживание позволит своевременно выявить проблемы и решить их, не потратив на это большую сумму.
Водонагреватель — это незаменимый прибор, обеспечивающий работу автономной системы водоснабжения. Такое оборудование позволит принимать душ и ванну, когда будет угодно. Но чтобы наслаждаться благами цивилизации, необходимо постоянно следить за состоянием бойлера, ежегодно проводить его чистку и менять износившиеся детали.
Накипь и очистка ТЭНа
Накипь образуется в первую очередь при наличии жесткой воды. Всего 1мм накипи дает 75% дополнительной теплоизоляции. Таким образом, ТЭН под столь большим слоем солей начинает элементарно перегреваться.
Первым признаком образования накипи служит отчетливый шум в виде шипения или посвистывания.
Разбираете бойлер, как будет показано ниже, и приступаете к чистке. Ее можно проделать двумя способами:
обычным ножиком или металлической щеткой
если накипь очень твердая, то при помощи лимонной кислоты или спец.средств
Отрезаете горловину пластиковой бутылки 1,5л и разводите в ней раствор:
теплая вода 60 градусов
7 чайных ложек лимонной кислоты
Замачиваете в нем на ночь тэн. После чего, утром счищаете все лишнее. Результат порой просто поражает воображение.
Накипь и очистка ТЭНа
Накипь образуется в первую очередь при наличии жесткой воды. Всего 1мм накипи дает 75% дополнительной теплоизоляции. Таким образом, ТЭН под столь большим слоем солей начинает элементарно перегреваться.
Первым признаком образования накипи служит отчетливый шум в виде шипения или посвистывания. Кода шумы становятся громче, но бойлер продолжает исправно работать, не тяните с очисткой, иначе может быть поздно.
Разбираете бойлер, как будет показано ниже, и приступаете к чистке. Ее можно проделать двумя способами:
обычным ножиком или металлической щеткой
если накипь очень твердая, то при помощи лимонной кислоты или спец.средств
Отрезаете горловину пластиковой бутылки 1,5л и разводите в ней раствор:
теплая вода 60 градусов
7 чайных ложек лимонной кислоты
Замачиваете в нем на ночь тэн. После чего, утром счищаете все лишнее. Результат порой просто поражает воображение.
Подключение ТЭНа с терморегулятором
Рассмотрим принцип работы и схему включения.
Они используются для бойлеров и котлов отопления. Берём универсальный на 220В и 2-4,5кВт, обычный, с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие.
Тут видим 3 пары нагревательных элементов, итого шесть, подключать нужно следующим образом: на три садим ноль и на другие 3 – фазу. В разрыв цепи вставляем как раз наше устройство. Он имеет три контакта, на фото ниже видно один по центру сверху и два снизу. Верхний используется для включения к нулю, а какой из нижних к фазе надо проверить тестером.
Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева сосуда и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.
- 625 Вт
- 933 Вт
- 1,25 кВт
- 1,6 кВт
- 1,8 кВт
- 2,5 кВт
Такого диапазона вполне хватит для регулировки и поддержания нужной температуры. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.
Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.
Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.
Сила тока = мощность, деленная на напряжение в сети.
Записывается она так: I = P / U.
Где I — сила тока в амперах.
P — мощность в ваттах.
U — напряжение в вольтах.
При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.
1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.
I = 1250Вт / 220 = 5,681 А
R = U / I, где
R — сопротивление в Омах
U — напряжение в вольтах
I — сила тока в амперах
Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.
R = 220 / 5.681 = 38,725 Ом.
Rобщ = R1+ R2 + R3 и т.д.
Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.
P = U2 / R где,
P — мощность в ваттах
R — общее сопротивление всех посл. соед. ТЭНов
P = 624,919 Вт, округляем до значения 625 Вт.
В таблице 1.1 приведены значения для последовательного соединения ТЭНов.
Таблица 1.1
Кол-во ТЭН | Мощность (Вт) | Сопротивление (Ом) | Напряжение (В) | Сила тока (А) |
Последовательное соединение | ||||
2 ТЭН = 77,45 | ||||
3 ТЭН =1 16,175 | ||||
5 ТЭН=193,625 | ||||
7 ТЭН=271,075 |
В таблице 1.2 приведены значения для параллельного соединения ТЭНов.
Таблица 1.2
Кол-во ТЭН | Мощность (Вт) | Сопротивление (Ом) | Напряжение (В) | Сила тока (А) |
Параллельное соединение | ||||
2 ТЭН=19,3625 | ||||
3 ТЭН=12,9083 | ||||
4 ТЭН=9,68125 | ||||
6 ТЭН=6,45415 |
С точки зрения электротехники это активное сопротивление, которое выделяет тепло при прохождении по нему электрического тока.
По внешнему виду одиночный ТЭН выглядит, как согнутая или завитая трубка. Спирали могут быть самой разной формы, но принцип подключения одинаков, у одиночного ТЭНа два контакта для подключения.
При подключении одиночного ТЭНа к напряжению питания нам нужно просто подсоединить его клеммы к электропитанию. Если ТЭН рассчитан на 220 Вольт, то подключаем его к фазе и рабочему нулю. Если ТЭН на 380 Вольт, то подключает ТЭН к двум фазам.
Но это одиночный ТЭН, который мы можем увидеть в электрочайнике, но не увидим в электрическом котле. ТЭН котла отопления это три одиночных ТЭНа, закрепленные на единой платформе (фланце) с выведенными на ней контактами.
Самый распространённый ТЭН котла состоит из трёх одиночных тэнов закрепленных на общем фланце. На фланце выводится для подключения 6 (шесть) контактов ТЭНа электрического ТЭН котла. Есть котлов с большим количеством одиночных тэнов, например, так:
Проверка утечки тока ТЭН
В первую очередь поиск причины неисправности необходимо начинать с проверки на утечку тока. Обычно, если такое происходит, сразу при включении в сеть срабатывает УЗО или дифференциальный выключатель и линия обесточивается.
Поиск утечки выполняется в следующим образом:
- Отключаем проверяемый электроприбор из розетки;
- Разбираем его, чтобы получить доступ к клеммам электронагревателя;
- Включаем на мультиметре режим прозвонки и вставляем щупы в разъемы «COM» и «VMa»;
- Прозваниваем сперва один контакт на корпус устройства, затем другой;
- Возможные результаты:
— Есть сигнал, на дисплее показатель близкий к «0» – ТЭН неисправен;
— Нет сигнала, на дисплее «1» – утечки нет;
К сожалению, прозвонив таким образом, вы не всегда сможете обнаружить пробой. Довольно часто, выявляет это только специализированный тестер – мегаомметр, который проверяет цепи высоким напряжением. Мелкие повреждения изоляции выявляются только так. Мультиметр поймает лишь явные дефекты, например, когда фазный проводник касается нулевого.
Нередко, утечку поможет выявить замер на включённом ТЭНе. Но я не советую этого делать, если вы не уверены в своих навыках работы с электрооборудованием на все 100%.
Если вы обнаружили утечку, связь между одним из контактов и корпусом – нужно искать место пробоя. Я советую отсоединить питающие провода от электронагревателя и сделать замер без них. Тогда вы поймёте, виноват нагревательный элемент или другие элементы цепи питания.
Проверяем цепь тестером
Если лампочка на бойлере горит, а вода не нагревается, то вполне вероятно, что не работает нагреватель, о котором мы говорили выше. Проверить его в домашних условиях достаточно просто, нужно установить щупы тестера на контакты ТЭНа и посмотреть сопротивление на табло. У работающего нагревателя сопротивление может варьироваться в пределах 0,4-0,7, как показано на фото ниже. Если же на табло Вы увидите «1», значит, произошел обрыв и нужно заменить деталь на новую, т.к. отремонтировать его практически невозможно.
Кстати, если бойлер бьется током либо при его включении отключается УЗО само по себе, то причина поломки, опять-таки, в нагревателе, от которого происходит утечка. Проверить неисправность можно, подключив один щуп к контакту ТЭНа, а второй к самой трубке. Увидите на дисплее «1», деталь исправна и в ремонте нет необходимости, минусовое значение либо слишком большое – требуется замена. Более подробно о том, как проверить ТЭН мультиметром, мы рассказали в отдельной статье.
С тестером все понятно, действовать нужно по аналогичной методике, а вот что касается зажигалки, тут все интереснее. Для начала демонтируйте термостат и нажмите на нем кнопку (она обведена на фото ниже). После этого медный контакт термостата необходимо нагреть. Если через какое-то время кнопка вернется в исходное положение (ее выбьет), термостат исправен. Если термостат не срабатывает, отремонтировать бойлер, который не отключается либо не включается, можно, заменив эту деталь на новую. Тут же хотелось бы отметить, что для замены термостата на водонагревателе нет необходимости сливать воду. Достаточно всего лишь отключить технику от сети и отсоединить все подведенные провода.
Также иногда встречается поломка – на дисплее водонагревателя не показывается температура или табло не работает совсем. В этом случае проверьте все элементы цепи и если обрыв не найдете, скорее всего, сломался блок управления. Чинить электронику своими руками у Вас не удастся при отсутствии опыта и знаний, поэтому придется отвезти электрический водонагреватель на ремонт в сервисный центр.
Запуск водонагревателя
Перед полноценной эксплуатацией агрегата нужно протестировать выполненную работу. Сначала нужно заново установить краны, подключить оборудование к водопроводу. Затем производится наполнение резервуара холодной водой. При этом «горячий» кран необходимо оставить открытым, чтобы выгнать воздух из замкнутого пространства бака. Когда жидкость начнет вытекать, кран можно закрывать. Если промывка стенок не выполнялась, то лучше пропустить некоторое количество воды для чистки.
Отслеживать на этом этапе в первую очередь нужно протечки. На это понадобится около часа. Здесь нужно выждать испарение конденсата, который в любом случае появляется. Если течь отсутствует, можно делать пробный запуск бойлера. Отсутствие сбоев в привычной работе указывает на качественное выполнение ремонта. Водонагревателем можно пользоваться в обычном режиме.
Как увеличить срок службы нагревательного элемента?
Мы составили для вас ряд рекомендаций:
- При покупке накопительного электроводонагревателя следует внимательнее изучать инструкцию по установке и соблюдать правила эксплуатации изделия. Помните, что прибор ни в коем случае нельзя включать с пустым баком.
- Для смягчения водопроводной воды в бойлерах устанавливают магниевый анод. Этот круглый стержень препятствует образованию твердой накипи на поверхности нагревательного элемента. Принимая «удар на себя», анод быстро разрушается. Своевременная замена этой запчасти позволит защитить ТЭН и бак от негативного воздействия жесткой воды.
- Улучшить качество поступающей в водонагреватель воды помогут специальные фильтры, установленные непосредственно перед прибором. Еще лучше, если водопроводная или скважинная вода очищается от механических и иных примесей многоступенчатым фильтрационным оборудованием.
- Для раннего выявления проблем рекомендуют проводить профилактический осмотр бытового прибора хотя бы раз в году. При замене деталей следует приобретать качественные запчасти, выпущенные тем же производителем или компанией, имеющей лицензию на производство аналоговой продукции.
- Продлить работу нагревательного элемента можно за счет экономного расходования его ресурса. Не устанавливайте терморегулятор на максимальные значения, иначе ТЭН будет долго нагревать воду, а затем чаще включаться для подогрева содержимого бака до установленной температуры.
Конструктивные особенности бойлера
Устройство нагревательного аппарата схоже с электрическим чайником. Только здесь крышка оснащена предохранительным клапаном для контроля заполненности резервуара. Функциональными составляющими оборудования считаются:
- Корпус. Это внешняя оболочка изделия, которая имеет изоляцию для исключения теплопотерь. Для этого может быть использован пенополиуретан, базальтовая вата или иные аналоги с минимальным коэффициентом теплопроводности.
- Бак. Внутренний герметичный резервуар под воду. Объем в зависимости от модели может достигать 15-200 литров. Для изготовления используется нержавейка или сталь покрытая защитным сплавом с высокими показателями устойчивости к коррозии.
- ТЭН. Нагревательный элемент в открытом или защищенном керамической оболочкой исполнении. Устанавливается внутри бака, напрямую контактирует с жидкостью.
- Магниевый анод. Изготавливается из стали в виде стержня длиной 14-66 см, имеет внешнюю оболочку из магния толщиной около 10 мм. Элемент электрохимической защиты бака и ТЭНа от коррозионных процессов, появления накипи. Также деталь способствует снижению уровня жесткости воды.

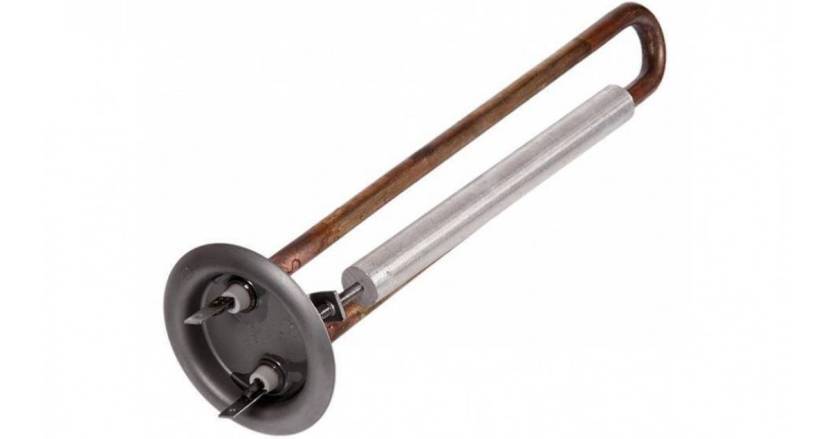

Магниевый анод с нагревателем в комплекте Источник samodelkin34.ru
Прокладка. Герметизирующий уплотнитель располагается на месте соединения нагревательного элемента с резервуаром.
Также здесь имеются блок управления бойлером и термостат. Датчик нужен для настройки температуры и поддержания воды в нужном тепловом состоянии. Рекомендуемый показатель – +60 градусов по Цельсию. Раз в месяц нужно менять установку для разовой дезинфекции внутренних стенок резервуара.
Для продолжительной исправной работы аппарата требуется периодическая чистка и обновление нагревателя, анода. Эти элементы на фоне остальных составляющих выходят из строя быстрее из-за прямого контакта с водой и принципа действия. Разберемся, как поменять ТЭН в водонагревателе, что необходимо для этого знать.
Заключительная стадия ремонта
Теперь можно устанавливать новый ТЭН вместо старого
Здесь чрезвычайно важно, чтобы элемент был полностью аналогичен сгоревшему элементу, особенно в посадочной части, а так же должно быть идентичное количество трубок под датчики термостатов. В водонагревателях c моделями RZL от 30 до 150л., IS от 30 до 50л., IR от 80 до 150л. стоит двухзонный ТЭН RF 2000W/220V медный, верт., в/з 66052
Двухзонный означает, что на одном прижимном фланце расположено сразу два ТЭНа на 700W и 1300W, но при этом выходит три контакта (одна пара контактов соединена в один). Такая конструкция позволят осуществить возможность двух режимов нагрева воды в баке — обычного и экспресс нагрева
стоит двухзонный ТЭН RF 2000W/220V медный, верт., в/з 66052. Двухзонный означает, что на одном прижимном фланце расположено сразу два ТЭНа на 700W и 1300W, но при этом выходит три контакта (одна пара контактов соединена в один). Такая конструкция позволят осуществить возможность двух режимов нагрева воды в баке — обычного и экспресс нагрева.
Итак мы купили аналогичный нагревательный элемент и пора установить его в водонагреватель, далее поэтапно:
- Обязательно надеваем силиконовую прокладку, желательно новую (стоит она не дорого, а если из-за нее будет протечка, проблем резко прибавится)
- Закручиваем магниевый анод в специальную площадку с резьбой на фланце
- ТЭН с анодом и прокладкой вставляем в корпус водонагревателя
- Прижимаем ТЭН крепежным фланцем и закручиваем гайками
То есть мы осуществляем ту же процедуру, что при демонтаже, но в другой последовательности. Далее, воспользовавшись фотографией подключений контактов, восстанавливаем электрику, закрываем крышку и крепим болтами.
С помощью напарника устанавливаем водонагреватель на место и подключаем к водопроводу и электрической сети. Теперь необходимо полностью наполнить бак водой, а в это время внимательно наблюдать, не будет ли где-либо протечки. Если все в порядке, можно включить и проверить бойлер на работоспособность. Водонагреватели ТЕРМЕКС RZL 30-150VS, IS 30-50V, IR 50-150V имеют весьма практичные конструкции, поэтому замена ТЭНа займет не более 1-2 часов даже у начинающего мастера
Важно соблюдать последовательность и не терять болты и гайки
Мы надеемся, что данная статья о ремонте водонагревателей ТЕРМЕКС своими руками окажется для вас полезной и информативной.
Компания Термекс – основной производитель водонагревателей в Европе. Это специализированное предприятие, основанное в 1949 году.
Единственной продукцией, производимой этой компанией, являются водонагреватели, которых она выпускает по два миллиона в год.
В состав компании входят конструкторские бюро, заводы, производящие оборудование, комплектующие и водонагреватели, научные лаборатории, сервисный отдел (для того, чтобы осуществлять ремонт водонагревателей Термекс по гарантии или без нее) и т.д.
Но, хотя продукция Термекс считается одной из надежных, иногда водонагреватель ломается, что становится головной болью пользователей. Во время эксплуатации водонагревателей довольно часто выходят из строя нагревательные элементы, и в этом случае возникает необходимость их замены. В этой статье рассказывается как своими руками проверить и заменить ТЭН, если в этом возникнет необходимость.
Каким должен быть ТЭН на водонагревателе Thermex
Новая деталь не должна превышать старую по мощности. В противном случае произойдет следующее:
- Срок службы электрической схемы бойлера сократится по причине перегрузки.
- Терморегулятор и другие устройства будут работать некорректно.
Мощность ТЭН указана:
- На самом изделии.
- На шильдике бака.
- В паспорте прибора.
Если мощность нового изделия неизвестна, следует измерить сопротивление его нагревательной спирали (R).
ТЭН не должен быть слишком мощным.
Далее производят вычисления по формуле (для 1-фазного варианта):
W=48400/R.
Например, мощность ТЭН сопротивлением 32,26 Ома составит: W=48400/32,26=1500 Вт.
Корпуса (трубки) нагревателей изготавливают из следующих материалов (в порядке возрастания теплопроводности):
- нержавеющей стали;
- меди (например, у модели «Термекс 2,0 кВт RGS YH 1,2 mpA-TW»);
- серебра (например, у Silver Heat).
Некоторые производители оснащают нагреватели термопредохранителем — плавкой вставкой или биметаллической пластиной. Это полезная функция, поскольку в бойлерах «Термекс» отсутствует защита от сухого хода (включение без воды).
Ремонт бойлера «Термекс» своими руками
Прежде чем приступать к ремонту, сначала соберите необходимые инструменты: набор ключей, разводной ключ, изолента, различные отвертки, плоскогубцы. После этого отключите воду, перекрыв краны входа и выхода в водонагреватель. Затем слейте воду из бака бойлера, отключите его от электросети.
Следующим этапом будет демонтаж защитной крышки. Если у вас вертикально расположенный бойлер, то крышка находится снизу, а в случае с горизонтально расположенным – слева или спереди.
При демонтаже крышки обратите внимание на наклейки. Часто винты для ее крепления расположены под этими наклейками. Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки
Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки.
Замена ТЭНа
Сначала произведите все вышеперечисленные действия, снимите крышку бака.
Чтобы было удобнее работать, можно даже снять бак со стены.
Стоит отметить, что большинство моделей «Термекс» имеют не один, а два ТЭНа. Поэтому необходимо обязательно запомнить, как и в какой последовательности детали нужно подключать. А лучше весь процесс фотографировать.
Чтобы вытащить ТЭНы из водонагревателя Термекс, снимите верхнюю крышку, открутив болт; отсоедините все штекеры и открутите болты крепления ТЭНов.
Сам ТЭН отключается следующим образом:
- сняв крышку, найдите защитный термостат, снимите с него наконечники;
- также снимите наконечники (3 штуки) с нагревательного элемента;
- перережьте пластиковый хомут;
- выкрутите винты, сняв при этом датчик;
- теперь отсоедините шлейф и выкрутите четыре винта;
- затем необходимо демонтировать гайку на прижимной планке и вытащить ТЭН.
После демонтажа нагревательного элемента нужно обязательно очистить поверхность бака от грязи и накипи. Только после этого можно установить новый ТЭН и собирать все обратно.
Не забывайте о том, что ТЭН необходимо менять не всегда. Если вода в баке все же греется, но происходит это медленно, то, вероятнее всего, на нагревательном элементе образовалась накипь. Тогда выполните его демонтаж и очистите от накипи. Затем установите. Проблема должна исчезнуть. Также не забывайте, что желательно ТЭН очищать химическими средствами, а не соскребать грязь. В последнем случае присутствует вероятность повреждения детали.
Для очистки ТЭНа можно использовать раствор лимонной кислоты или уксус (процентное содержание его в растворе должно быть около 5%). Деталь необходимо погрузить в жидкость и подождать пока накипь не отвалится. Затем нужно промыть нагревательный элемент.
Неисправный термостат
Термостат в водонагревателях Термекс находится под крышкой, рядом с одним из ТЭНов, а его датчик располагается внутри бака.
Иногда выходит из строя термостат. Этот элемент ремонту не подлежит, его необходимо менять. Чтобы выполнить замену, нужно произвести все подготовительные действия, снять крышку, затем снять термостат. Но перед демонтажем мы рекомендуем проверить эту деталь. Для этого с помощью зажигалки нагрейте кончик датчика (медный). Если термостат исправен, то вы услышите характерный щелчок, значит, сработал механизм защиты и цепь разомкнулась. В противном случае, придется заменить деталь.
Протечка бака
Как бы это банально не звучало, но для начала вам нужно найти, откуда вытекает вода. От этого зависит очень многое, так как если прогнил бак, то придется покупать новый водонагреватель. Итак:
- если вода сочится из бокового шва, то емкость проржавела, и ремонт выполнить не получится;
- если вода выходит из-под крышки внизу, то нужно разбирать бак.
Если следы протечки находятся в местах крепления ТЭНов, то ваш водонагреватель не безнадежен и его можно спасти, заменив прокладку.
В случае второго варианта, выполните все подготовительные действия, затем снимите пластиковую крышку. Далее внимательно посмотрите, где просачивается вода. Если она выходит около фланца, то испортилась резиновая прокладка (реже это проблема с ТЭНом). В противном случае – проржавел бак, бойлер можно выбросить. Чтобы заменить прокладки, нужно снять ТЭН. Но при этом необходимо внимательно рассмотреть сам нагревательный элемент. Если он треснул, то его также лучше заменить.
Другие неисправности
Если вы проверили и заменили все детали, но бойлер все равно не работает, то, вполне возможно, что вышла из строя электроника. Плата управления ремонту не подлежит, а найти подобную в магазине будет крайне сложно. Поэтому в таком случае мы рекомендуем обращаться к специалистам.
Устройство и принцип работы ТЭНа
ТЭН – это трубчатый нагревательный элемент, работающий по принципу большого сопротивления. Это означает, что изготавливается он из материала, препятствующего прохождению электрического тока. Соответственно происходит преобразование электрической энергии в тепловую.
Нагревательный элемент
Общее устройство ТЭНа: металлическая трубка изогнутой формы с проволокой из определённого материала. Для проволоки применяется металл с большим сопротивлением, это обеспечивает быстрый и качественный нагрев. Таким металлом чаще всего является нихром. Сама трубка изготавливается из углеродистой (как более дешёвый вариант) или нержавеющей стали.
Концы нихромовой спирали припаивают к выводным шпилькам, на которые потом будет подано рабочее напряжение. Чтобы проволока не коснулась стенок трубки, и не произошло короткое замыкание, внутреннюю полость ТЭНа заполняют электроизоляционным наполнителем. Далее остаётся только запаять трубку и придать ей требуемую форму.
Разбор бойлера Термекс
Разобрать бойлер Термекс не составляет труда, если следовать установленным инструкциям. Такая же последовательность действий характерна и для процедуры демонтажа схожих с ним аппаратов. Разумеется, сначала происходит полное изолирование устройства от поступления электричества. Далее необходимо избавиться от наличия воды в баке при помощи специального клапана. Когда эта работа завершена, необходимо открутить гайку-заглушку.
Следующие шаги направлены на демонтаж щитков, выполненных из пластика, а также на устранение крепежного винтика, который должен располагаться по центру. Порою винтик бывает спрятан за наклейкой, поэтому не стоит пугаться его отсутствия, такие защитные пломбы встречаются, и когда пытаешься разобрать бойлер Gorenje.
После устранения данного винтика нижняя крышка легко поддается снятию. Не стоит пугаться внутреннего устройства. Оно действительно очень сложное благодаря обилию всевозможных электроэлементов. Рекомендуется сфотографировать или же иначе зафиксировать столь сложное внутреннее убранство бойлера. Не стоит пренебрегать данным советом, поскольку разобрать водонагреватель куда проще, чем собрать, а данная фотография, сделанная крупным планом, или зарисованная схема поможет выполнить эту трудоемкую задачу.
Следующие шаги предусматривают отключение платы управления и термозащитного элемента. Это произвести можно при помощи откручивания крепежных саморезов. Помимо этого необходимо удалить и кронштейн. Не стоит забывать о вредоносных факторах воды, поэтому данные элементы рекомендуется убрать в надежное сухое место. Обязательно отсоедините разъем, соединяющий внутреннюю плату управления с наружной.
Оба ТЭНа присоединены к фланцу посредством 6 гаек, которые необходимо открутить. С электронакопителями рекомендуется обращаться очень аккуратно, бережно и неторопливо производить их демонтаж. Часто они бывают полностью покрыты накипью. После того как вся процедура произведена можно преступать к очистке устройства.
Многие стараются произвести демонтаж и внешней панели управления, однако данный процесс не отливается легкостью. Первостепенно мешающая наклейка нагревается при помощи фена, после чего отклеивается. Под наклейкой располагается защитная планка, закрепленная 5 саморезами.
Открутив эти детали, можно снять панель, за которой кроется плата наружного управления. Сборка данного устройства – процедура не из легких, гораздо проще его разобрать
Важно не забывать пользоваться зафиксированной схемой собранной конструкции и внимательно производить монтажные работы
Проверка предохранительного клапана водонагревателя
Перед тем как проверять работоспособность предохранительного клапана технику отключают. Кран подающий горячую воду нельзя открывать, пока она не нагреется до максимальной температуры. В случае исправности клапана из него будет капать лишняя вода. Если этого не происходит, деталь подлежит замене. Но перед этим проверяют состояние крана. Если он подтекает, причина капания воды скрывает в нем, из-за этого не работает и клапан.
Предохранительный клапан не срабатывает и при неправильно установленном термостате, то есть он поставлен на неполный нагрев либо из водонагревательного бака забирают воду, что приводит к снижению давления. Заменять предохранительный клапан обратным запрещено.
