Термоголовка для радиатора отопления: виды, принцип работы + правила установки

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Общие советы

Необходимую температуру задают путем установки на ручке головки соответствующего значения, соответствующего комнатной температуре, в диапазоне, например, от 6 до 28 ° C.

Первое деление на головке отмечено звездочкой (снежинка). Эта означает защиту от замерзания. Головка с этой настройкой гарантирует, что температура в помещении не опустится ниже 6 ° C.

В зависимости от производителя и модели дополнительные параметры могут отличаться. Примерные установки переведены ниже:

• * — защита от замерзания 6°C;
• 1 — лестница и тамбур, с температурой 11°C;
• 2 — коридор, комната для хобби (мастерская) 16°C;
• 3 — гостиная и столовая 20°C;
• 4 — ванные комнаты 24°C;
• 5 — бассейн 28°C.

Для правильного функционирования радиатора и термостатической головки необходимо убедиться, что она не прикрыта. В противном случае головка будет измерять температуру воздуха между стеной и занавеской, которая будет отличаться от комнатной температуры. Проветривая помещения, необходимо переводить термостат в положение «защита от замерзания», это уменьшит потери тепла.

Не стоит позволять квартире полностью остыть, повторный нагрев занимает много времени и ресурсов. Уезжая необходимо установить минимальную комфортную температуру. Потребление тепла в зависит от температуры наружного воздуха — когда температура наружного воздуха низкая, здание охлаждается быстрее, и термостат чаще увеличивает поток горячей воды в радиаторе, чтобы выровнять температуру в помещении с температурой, установленной на термостате. Во избежание дополнительных потерь следует позаботиться о герметичности окон и теплоизоляции здания, что уменьшит потери тепла.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 — 90 В°C, до комфортных 35 — 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Классификация терморегуляторов

Данные приборы могут классифицироваться как по способу получения сигнала, так и по их конструктивным особенностям.

Существует три способа получения термостатами сигналов, это от радиатора отопления, от температуры воздуха в помещении и снаружи.

1. Первый вид термостатов можно отнести к категории морально устаревших приборов, побудить к их использованию может только невысокая цена. Сигнал в этом случае поступает от погружного или накладного датчика температуры. Метод регулирования температуры в зависимости от степени нагрева радиатора не всегда оправдывает себя, поэтому считается неэффективным и малоэкономичным.

   Термоголовка старого типа

2. Более прогрессивным считается второй вид термостатов, при его использовании температура самого помещения является сигналом для корректировки подачи тепла отопительной системой. Установка таких приборов осуществляется внутри помещения, с системой включения и отключения отопительного котла они связаны тонким кабелем, по которому и проходит сигнал. Использование этих терморегуляторов более эффективно, поскольку ведет к снижению затрат.

   Терморегулятор современного типа

3. Одной их последних выпущенных моделей является терморегулятор для батареи отопления, температурный датчик которого установлен снаружи помещения. В этом случае коррекция температурного режима помещения осуществляется на основе изменений погодных условий.

   Терморегулятор нового типа

Стоит отметить, что описанные выше виды терморегуляторов могут быть установлены одновременно. По особенностям конструктивного исполнения терморегуляторы подразделяют:

• Терморегуляторы прямого действия. Установка проводится непосредственно в трубопровод отопительной системы, а регулирование осуществляется путем перекрытия трубы клапаном;
• Терморегуляторы с электрическим управлением. Термостат и датчик устанавливаются в помещении, где необходимо контролировать температуру, а терморегулятор возле коллектора;
• Электрические терморегуляторы. Регулирование температуры осуществляется путем включения и отключения циркуляционного насоса или горелки котла, установка проводится напрямую к отопительному оборудованию.

Как выбрать термоголовку

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

Термоклапан, к которому головка будет крепиться

Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
Вид резьбового соединения на самой головке

Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Виды терморегуляторов, чем отличаются

Встречаются изделия с покрытием и без такового. Используется хром и никель. Причем не всегда можно просто установить такой элементы системы с учетом внешних характеристик, когда важен дизайн. Первоочередной задачей является выбор конструкции терморегулятора.

Материал

из бронзы;

Термоголовки на радиаторы из бронзы

латунные;

Терморегулятор из латуни

стальные (нержавеющая сталь).

Термоголовка из нержавеющей стали

Каждый из вариантов имеет плюсы и минусы. Например, последний отличается прочностью, надежностью, стойкостью к коррозии. Преимуществом изделия считается химическая инертность – при контакте с разными веществами не теряет свойства. Найти в продаже такие терморегуляторы непросто, т. к. их цена достаточно высокая. Более доступные: бронзовые и латунные изделия. Их отличает наличие покрытия. По прочности уступают нержавеющей стали. Но отличаются хорошими свойствами: легко переносят воздействие умеренных нагрузок, служат долго. Состав сплава может быть разным, поэтому необходимо тщательно проверять характеристики клапана.

Конфигурация

Рассматривают варианты:

• прямые терморегуляторы – отличаются классической формой, соединяют 2 участка системы отопления по прямой;
• угловые – позволяют установить терморегулятор на участок сложной конфигурации;
• в составе гарнитуры.

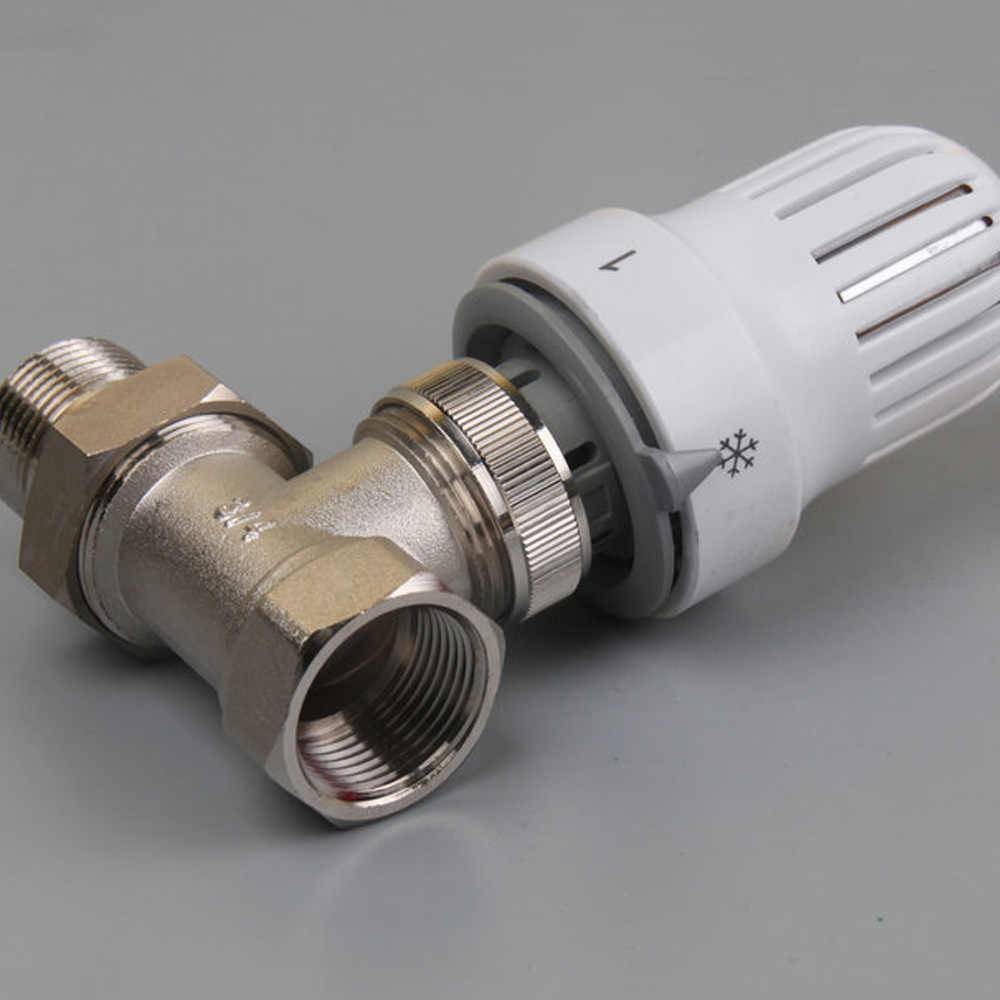

Прямая и угловая конфигурация терморегулятора

Последний из вариантов отличается сложностью исполнения. Он является частью гарнитуры. Предназначается подобная конструкция для двухтрубной централизованной системы отопления. Подключается с одной стороны к первой трубе, а с другой – ко второй. Гарнитура стоит дороже аналогов, но и возможности у нее намного больше. Так, можно установить термоклапан на трубы, которые выходят из пола. При этом не требуется сложная разводка.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Конструктивные особенности

Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:

• термостатический элемент или как его еще именуют – термостат;
• клапан.

На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

Конструкция термостатической арматуры Danfoss

Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.

Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.

Разновидности и условные обозначения аппаратов

Вид наполнителя и назначение определяется следующей аббревиатурой:

RTS – жидкостный сильфон

RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос

Клапан RTD-G-20 для однотрубной системы

RTD-N – газовое устройство для однотрубной, двухтрубной насосной системы

Клапан терморегулятора RTD-N-15

В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.

Модельный ряд приборов

Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.

Разновидности запорной арматуры

Наиболее востребованными вариациями считаются:

1. Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.
2. Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.
3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.
4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.
5. 013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

• Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
• Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.
