Схема подключения твердотопливного котла отопления: обвязка, как подключить, установка, устройство

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме

Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем

Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Полипропилен – оптимальное решение

Многие специалисты высказываются в пользу обвязки газового оборудования полипропиленом. Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

Как подключается аварийная система — основные схемы

Мы уже упоминали об аварийной системе, расскажем лишь об основных ее функциях:

защита от повышенного давления;
предотвращение конденсации влаги;
защита от перегрева.

№1. Клапан-предохранитель

Этот клапан обеспечивает защиту от повышенного давления теплоносителя и устанавливается на выходе из теплогенератора. Как уже отмечалось, его можно установить отдельно или же в составе аварийной группы.

К специальному патрубку подсоединяется шланг для слива. Когда клапан срабатывает, излишки воды из системы посредством этого шланга сливаются в канализационную систему.

№2. Аварийный теплообменник

Этот прибор защищает котел отопления и всю систему в целом от возможного перегрева. Последний может случиться, если:

мощность котла превысила потребность системы;
насос перестал работать по причине отключения подачи электроэнергии или поломки.

Прибор включает в себя специальный клапан с термодатчиком и охладительный модуль. Оба элемента могут устанавливаться как в сам котел, так и врезаться в подачу рабочей жидкости. Если температура превысит определенное значение, термодатчик сработает и клапан откроется.

Далее вода из трубопровода подается в охладительный модуль, где «берет» у рабочей жидкости лишнее тепло. После этого вода уходит в канализационную систему. Как видим, это достаточно эффективная обвязка твердотопливного котла отопления.

№3. Вспомогательный контур

Еще один контур с циркуляцией жидкости естественного типа может потребоваться для защиты от перегревания. Характерно, что к этому корпусу необходимо подключить накопительный резервуар для горячего водоснабжения.

Если система работает правильно, то давление, образуемое насосом, закроет вспомогательный контур посредством клапана, в результате вода по нему циркулировать не будет. Но как только насос по той или иной причине перестает работать, теплоноситель начинает циркулировать во вспомогательном контуре. В результате он охлаждается до требуемого значения.

№4. Термостатический смеситель

Это устройство необходимо для того, чтобы поддерживать минимальную температуру на входе в отопительный прибор и тем самым предотвращать конденсацию влаги. Его устанавливают на «обратке» и подключают посредством сантехнического элемента – байпаса.

Если температура рабочей жидкости в «обратке» будет низкой, то термосмеситель откроется и «добавит» горячей воды. Когда температура достигнет нужного значения, прибор закроется, а подача горячей воды, следовательно, прекратится.

Обратите внимание! Данная схема может быть использована в отопительной системе любого типа

Особенности твердотопливных котлов

Отличие твёрдотопливного теплогенератора от котлов, работающих на других энергоносителях, базируется на особенностях горения древесины, угля и иных видов твердого топлива.

1. Инерционность. Твердое топливо, разгоревшееся в камере сгорания, невозможно резко затушить, поэтому всегда сохраняется риск перегрева теплоносителя. Вскипание воды в рубашке котла ведет к скачкообразному повышению давления в системе и ее разгерметизации. Чтобы избежать аварийной ситуации в обвязку твердотопливного котла в обязательном порядке включают автоматический клапан, предназначенный для сброса давления.

По причине инерционности сложнее управлять нагревом теплоносителя – после срабатывания термостата задвижка перекрывается, уменьшая поток воздуха в камеру сгорания, но какое-то время горение продолжается в прежнем режиме и температура жидкости в контуре успевает подняться еще как минимум на 2-3 градуса прежде чем стабилизироваться.

2. Конденсация влаги в топливнике. Конденсат образуется в случае, если в водяную рубашку агрегата поступает сильно остывший теплоноситель с температурой ниже 50 градусов. Выпадение конденсата чревато быстрой коррозией металла, из которого изготовлены стенки камеры сгорания, поскольку эта влага представляет собой агрессивную среду. Кроме того, конденсат, смешанный с пеплом, образует клейкую субстанцию, которую трудно счистить с внутренней поверхности топки.

Схема подключения твердотопливного котла должна включать смесительный узел, благодаря которому в остывший теплоноситель обратки подмешивается нагретая котлом жидкость.

Какие трубы лучше для обвязки котельной

Какие трубы выбрать для котельной. Ну трудно сказать… Начинать наверное нужно с консультации с мастером – монтажником отопительных систем. Ниже будет приведена фотография с обвязкой твердотопливного котла очень грамотно.

Четкая лаконичная котельная! Котел обвязан танком на две тонны – не забываем что котел “ТТ” – А твердотопливнику нужно обязательно куда то сбрасывать тепло. На рисунке изображен шестидесяти киловатник ???? 60 кВт время горения 4 часа. За это время заряжается двух тонный танк теплом на весь день, до следующей топки.

Тепло распределяется по дому самотеком – через самотечный контур который видно на потолке. Он выполнен толстой трубой 60мм для достижение эффекта минимального сопротивления в момент протекания.

Котловой контур выполнен медной трубо на пресс фитингах. Фитинги не текут резинки не высохли все работает отлично! Медную трубу котлового контура утеплили для того что бы меньше тепла терялось, да и в котельной не холодно, так что отапливать нечего.

В контур самотека так же включен электрический котел который мы включаем ночью, что бы набрать тепла в танк и паралельно отапливаться батареями. Еще на обшитой алюминием стене можно видеть два коллектора теплых полов на первый и второй этаж в том числе теплый пол в двух санузлах.

Система энергонезависимая и не требует наличия электричества для того что бы прокачивать тепло по трубам. Тепло течет самотеком, достаточно только растопить печку.

Ну дальше не так интересно, но тоже можно почитать бла бла бла про то как подобрать трубы и какие трубы лучше для обвязки котла.

При выборе труб для обвязки котельной нужно распределить в котлы в первую очередь на две категории – газовые твердотопливные. В дальнейшем речь пойдет об навесных котлах и напольных принадлежащих к категории “Газовые котлы” и отдельно обсудим трубы для обвязки твердотопливных котлов.

Стоимость монтажных работ по обвязке котлов в Нижнем Новгороде

Как обвязать котел – варианты.

– начать можно с обвязки газовых настенных котлов, которые обвязать проще чем любой другой котел, по скольку для обвязки настенных газовых котлов не требуется ни установка насоса ни экспанзомата которые уже встроены внутрь настенного котла.

Сами трубы могут так же быть абсолютно любыми и полипропиленовыми и металопластиковыми, не говоря уже о медных или из нержавейки. Все сгодится, потому что автоматика котла выдает дозированную температуру не требующую высоких температур в прикотловом контуре как это требуется для на твердотопливных котлах.

Теперь обсудим обвязку напольных газовых котлов и применимые или наиболее подходящие к ним трубы для обвязки.

С напольными газовыми котлами, тоже самое что и с настенными – любые трубы хороши, главное не забывать устанавливать перемычку из максимально широкой трубы на перемычку обратки с подачей.

Это нужно для эффективного прогревания камеры сгорания, что бы не возникало образования конденсата в дымоходе.

Что же касается твердотопливных котлов то у них особо актуальна проблема конденсата и возникновения ссажи в дымоходе и дегтя внутри котла. Для того что бы этого не было просто необходимо создать условия для скорейшего выхода котла на рабочую температуру при которой он сожрет всю ссажу и деготь.

Это так же достигается установкой перемычки между подачей и обраткой сразу за котлом.

А трубы для обвязки твердотопливного котла желательно брать металлические – медь или нержавейку, хотя бы для первичного котлового кольца, которое и будет обеспечивать максимальную температуру в камере сгорания за счет непрерывной циркуляции теплоносителя по малому кругу с наименьшим гидравлическим сопротивлением.

При обвязке твердотопливных котлов с высокой рабочей температурой (не пиролизные) желательно использовать трубы не на пресс соединениях а на паяных или сварных соединениях хотя бы для прикотлового котнура, так называемого малого или прогревочного кольца системы отопления. Ведь недостаток труб из нержавейки на прессах в том что резиновые уплотнительные колечки когда нибудь высохнут и трубы могут начать подтекать в местах соединений.

Схема №1

Состав: циркуляционный насос, трехходовой термостатический клапан (для защиты котла от конденсата), экспанзомат (расширительный бачок), собственно, сама система отопления (трубы, радиаторы), группа безопасности.

Плюсы и недостатки схемы

Эта схема обвязки угольного котла отопления максимально надежна. В ней на входе котла гарантированно стабильная температура, а это означает, что внутри камеры не будет образовываться конденсат.

Конденсат внутри котла всегда означает его ускоренную коррозию и износ, а также образование на внутренних поверхностях котла всевозможного рода грязи и смолы, что сильно снижает КПД агрегата.

Недостаток схемы в том, что в систему может подаваться теплоноситель температурой не менее 55 градусов. Для осени или весны эта температура уже является некомфортной, и понизить ее никак не возможно, так как используется трехходовой термостатический клапан. При 45 градусах ваш котел будет просто стоять в режиме ожидания и топливо просто будет расходоваться впустую. Кроме того, дрова в режиме тления опять-таки способствуют образованию смол на стенках котла и снижению его КПД.

Именно поэтому, приобретая клапан, необходимо заранее спланировать, каким видом топлива вы собираетесь топить свой котел. От этого зависит температура теплоносителя на входе в котел и в систему отопления (это два принципиально разных значения).

Рекомендация: к приведенной схеме лучше добавить источник бесперебойного питания. Дело в том, что при внезапном отключении электроэнергии, например, ночью, останавливается циркуляционный насос и кислородный вентилятор. Температура котла при этом повышается, растет давление. Аварийный клапан сброса давления, сработавший один раз на номинальном значении давления, второй раз может не сработать на том же давлении. Как видим, ситуация уже становится опасной, хотя, казалось бы, ничего катастрофического не произошло.

Составляющие элементы обвязки котла

Обвязка котла может включать в себя различные элементы:

Мембранный расширительный бак. Его основная задача заключается в компенсации увеличения объема воды или антифриза в закрытом отопительном контуре при нагреве. Бак разделяется на две части посредством упругой мембраны, и часть его объема заполняется воздухом. Когда объем теплоносителя увеличивается, газ сжимается и давление в контуре возрастает совсем немного. Калькулятор расчета расширительного бака найдете здесь
Предохранительный клапан. У этого элемента основная функция состоит в сбрасывании избытка теплоносителя при опасном возрастании давления в контуре, тем самым он оберегает систему от возможного разрыва труб и батарей. Отвод воды происходит при помощи дренажной трубки в канализацию. Если клапан срабатывает часто — это означает, что объем расширительного бачка слишком мал.
Воздухоотводчик. Он применяется для автоматического сброса в атмосферу воздушных пробок, которые остаются в контуре после слива теплоносителя. Воздух образует гидравлические шумы и препятствует нормальному движению при небольшом гидравлическом напоре.
Манометр. Манометр необходим для контроля рабочего давления в контуре. Иногда вместо него применяется термоманометр который отображает температуру и давление. Шкала прибора должна быть размечена как минимум до 4 атм (бар, кгс/см²).
Открытый расширительный бак. Этот элемент выполняет функции расширительного бачка, воздухоотводчика и предохранительного клапана в открытой (то есть функционирующей без избыточного давления) отопительной системе. Бак сообщается с атмосферой и часто подсоединяется при помощи крана к системе ХВС для подпитки контура.
Бойлер косвенного нагрева. Представляет собой теплоизолированный бак с теплообменником для обеспечения дома горячей водой. В качестве источника тепла выступает вода или антифриз системы отопления, которые движутся по теплообменнику. Больше информации о бойлере косвенного нагрева найдёте в этой записи
Циркуляционный насос. Этот элемент обеспечивает процесс принудительной циркуляции теплоносителя через отопительный контур. Современные насосы имеют мощность — 50-200 ватт и может регулироваться, за счет чего скорость движения теплоносителя также меняется.
Гидрострелка. Представляет собой емкость с патрубками, предназначенных для подсоединения нескольких отопительных контуров, также она объединяет трубопроводы подачи и обратки. Благодаря гидрострелке вы можете осуществлять подключение контуров с разным температурным режимом и скоростью циркуляции, снизив до минимума их взаимное воздействие. Для чего нужна гидрострелка для отопления можно прочитать здесь
Фильтр грубой очистки. Эта деталь представляет собой отстойник с фильтрующей сеткой, предназначенной для очистки воды от крупных загрязнений (в первую очередь, это песок и окалины). Фильтр не позволяет тонким патрубкам теплообменника газового котла засоряться.
Двух и трехпроходные термостатические смесители. Он отвечает за рециркуляцию теплоносителя, позволяя образовать вспомогательный контур с более низким по сравнению с основным контуром температурным режимом. Управление затвором смесителя осуществляется при помощи термоголовки — прибором, который меняет положение клапана в зависимости от температуры чувствительного элемента.

Устройство

Напомним, что двухконтурный настенный котел — это небольшая котельная, в состав которой входит:

Два теплообменника. Основной предназначен для нагрева теплоносителя в системе отопления. Второстепенный позволяет организовать подачу горячей воды для системы ГВС. Многие модели двухконтурных котлов работают по следующему принципу — если потребляется горячая вода из системы ГВС, тут же отключается подача газа на первый теплообменник. Это большой минус такого типа отопительных приборов. Но на рынке уже появились котлы, которые имеют сдвоенный теплообменник, что позволяет решить подобную проблему.
Циркуляционный насос. Этот агрегат заранее вмонтирован в котел. А это исключает трудности с приобретением насоса необходимой мощности. Плюс не нужно проводить монтаж этого дополнительного оборудования и его обвязку.
Расширительный бачок. Он подбирается под определенные размеры системы отопления, которая зависит от мощности отопительного агрегата.

Поскольку нас интересует обвязка котла, то рассмотрим только теплообменники.

Схемы обвязки автоматических котлов

Современные газовые, электрические и жидкотопливные котлы оснащаются автоматикой, контролирующей его работу и поддерживающей в заданных пределах и температуру теплоносителя, и давление в сети. Она сама тушит и воспламеняет горелку, когда это необходимо, не требуя участия человека в процессе. Поэтому такие котлы работают постоянно, с выработкой одинакового количества тепла. А некоторые даже умеют подстраиваться под погодные параметры.

Настенные

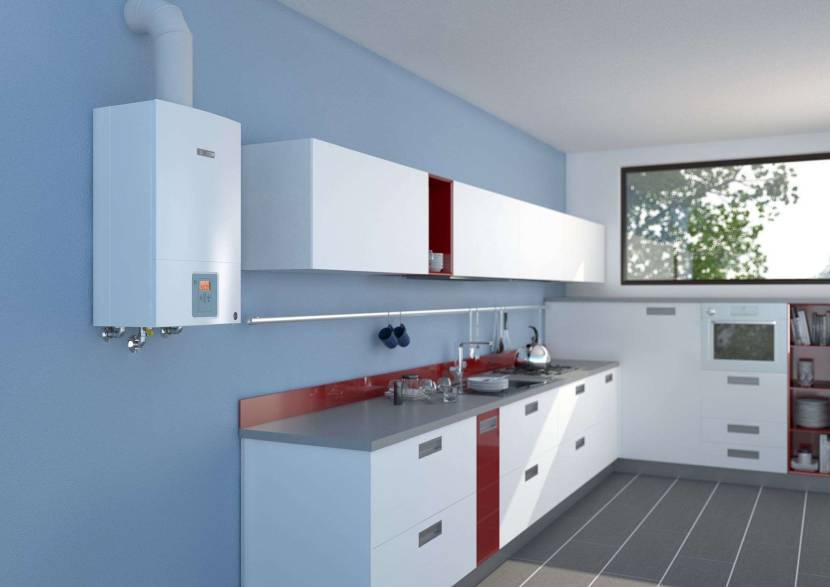

Настенные газовые и электрические отопительные котлы имеют компактные размеры и предназначены для встраивания в навесную мебель, поэтому помимо стандартного набора автоматики они оснащены встроенным расширительным баком, циркуляционным насосом и группой безопасности. Поэтому обвязка настенного котла очень проста и не содержит ничего лишнего.

Отсутствие лишнего оборудования позволяет аккуратно вписать настенный котел в интерьер кухниИсточник 3dkonut.com

У котлов с одним (отопительным) контуром три выходных патрубка: для подачи, обратки и подключения сетевого газа. На подаче перед входом в отопительный прибор устанавливается только отсечной шаровый кран для перекрытия системы в случае необходимости ремонта котла. На обратке устанавливают два крана и фильтр-грязевик между ними на горизонтальном участке трубы.

Двухконтурный.

Обвязка настенного двухконтурного газового котла выполняется также, но у него имеется два дополнительных патрубка на подачу в котел холодной воды из водопровода и вывод из него горячей воды в распределительную сеть ГВС.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Видео описание

Чтобы понять, как подключить к котлу и радиаторы, и теплый пол, посмотрите видеоролик:

Какую схему выбрать для обвязки котла автономного отопления, зависит от его типа и способа установки. Минимум дополнительного оборудования потребуется установить при обустройстве самотечной системы – только расширительный бак и краны, отсекающие от неё котел. С автоматическими котлами постоянного действия будет немного сложнее: для их стабильной работы потребуется монтаж циркуляционного насоса, группы безопасности и мембранного расширительного бака. А подключить к системе теплый пол или бойлер для горячей воды можно с помощью коллекторов.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Понимание котла простым языком

Итак, твердотопливный котел по сути — это большая металлическая емкость, внутри которой горит «костер» на твердом топливе. Основная проблема такого принципа обогрева (с этой проблемой сталкивается и производитель котельного оборудования, и пользователь, устанавливающий и эксплуатирующий это оборудование) — это проблема контроля интенсивности горения внутри котла. Если с газовым и электрическим оборудованием все предельно ясно, то в случае твердого топлива контроль становится действительно проблематичным.

Однако производители постоянно работают над улучшением характеристик своей продукции, и 99,9% производимых твердотопливных котлов контролируют процесс горения с помощью автоматики, которая управляет насосами котла, и (самое важное) вентилятором, который подает внутрь камеры воздух. При замедлении или остановке вентилятора подача воздуха прекращается, образуется нехватка кислорода (для поддержания горения), и котел снижает интенсивность горения

Отметим, что снижается именно интенсивность горения, полного прекращения процесса не происходит. Именно в этом и кроется корень проблемы, и он отражается в двух аспектах:

Если ваша система отопления уже нагрелась, но внутри котла все-таки присутствует еще некоторое количество несгоревшего топлива, в доме будет становиться все жарче. Фактически это означает, что остаточное топливо расходуется бесполезно (тепло «улетает в трубу»).
Аспект безопасности: если произошло внешнее отключение электроэнергии, остановился насос и вентилятор, температура внутри камеры будет расти, котел может «вскипеть», и ситуация может стать опасной вплоть до физического разрушения котельного оборудования.

Именно поэтому главное требование к твердотопливному котлу — наличие грамотно рассчитанной и подобранной автоматики, которая сможет использовать топливо максимально эффективно и безопасно. Для повышения эффективности и безопасности рекомендуется устанавливать в систему теплоаккумуляторы.

Приступаем к разбору схем обвязки твердотопливных котлов. Заранее отметим, что все схемы приведены для закрытых систем отопления, работающих под избыточным давлением и не имеющих в своем составе открытого расширительного бачка, напрямую связанного с атмосферой.

Какая схема подключения твердотопливного котла лучше – подсоединяем правильно
