Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.
Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо
Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:
- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.
Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.
Устройство обжимного фитинга
Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.
Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.
Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
Особенности труб из металлопластика
Конструкционно металлопластиковые трубы представляют собой соединение полимеров и металла. Это 5-слойное изделие, в котором внешняя и внутренняя «оболочки» выполнены из сшитого полиэтилена, а между ними расположен слой алюминия. В местах соприкосновения слоем также предусмотрены клеевые прослойки.
Строение металлопластиковой трубы
В числе основных преимуществ такой конструкции:
- высокая коррозионная устойчивость;
- невосприимчивость к влаге и агрессивным средам;
- простой и быстрый монтаж;
- алюминиевая прослойка позволяет трубе принимать любые формы;
- возможно использование труб широкого размерного ряда — от 16 до 32 мм;
- универсальность, возможность создания системы с любыми фитингами.
Сферы применения металлопластиковых элементов
Трубы из металлополимеров широко используются при обустройстве индивидуальных домов, в промышленном строительстве и сельском хозяйстве.
Основными областями их использования являются:
- транспортировка жидкостей, газообразных агентов;
- прокладка систем водоотведения, водопроводов, отопления;
- в конструкциях, предусматривающих перенос сжатого воздуха;
- подводка компонентов отопления к радиаторам, устройство теплого пола;
- монтаж кондиционирующих схем;
- защита и экранирование проводов (в первую очередь силовых);
- сооружение поливочных систем.
Металлопластик не рекомендуется применять:
- при организации систем центрального отопления с предполагаемым устройством элеваторных узлов;
- в местах с присвоенным уровнем пожарной безопасности «Г»;
- при предполагаемой подаче горячей жидкости в трубопроводе с рабочим давлении >10 бар;
- в помещениях, где планируется разместить источники теплового излучения с поверхностной температурой свыше 150 градусов С.
Кроме того, металлополимерные трубы нежелательно использовать в предохранительных, сигнальных, переливных, расширительных схемах и в противопожарных водопроводах.
Изделия из металлопластика широко применяются в частном и промышленном строительстве. На этой фотографии представлены трубы, используемые для прокладки отопительных систем
Фитинги и их разновидности
Монтаж систем водоснабжения невозможен без фитингов. При помощи соединительной арматуры осуществляется сборка отдельных секций трубопровода в надежную, со многими поворотами и ответвлениями, монолитную конструкцию. В зависимости от исходного сырья изделия делятся на полипропиленовые, латунные, медные.
Виды фитингов на трубы.
Соединитель компрессионный
Корпус фитинга изготовлен из горячештампованной латуни. Конструкция состоит из накидной гайки, двух уплотнительных колец из этиленпропиленового каучука и диэлектрической шайбы, предотвращающей возникновение блуждающих токов между алюминиевой и полимерной оболочкой, что делает систему водоснабжения неэлектропроводной.
Поскольку компрессионные соединения относятся к разборным конструкциям, прокладка магистралей скрытым способом не допускается.
Соединитель пресс фитинг
Пресс-фитинги для МПТ состоят из следующих деталей:
- корпус изделия со штуцером;
- 2-3 уплотнительных кольца;
- обжимная гильза;
- изолирующее кольцо.
Соединение изготавливается из термически обработанной латуни или механически прочного полимера. Фиксирующее приспособление устройства выполняется из высокопрочной легированной стали.
Соединитель пуш-фитинг
Пуш-фитинги изготавливают из полифенилсульфона. Изделия отличаются размерной стабильностью и высокой механической прочностью.
Конструкция фитинга складывается из следующих элементов:
- наружный полимерный кожух с муфтой;
- манжета из этиленпропиленового каучука;
- металлическое направляющее кольцо (или тарельчатая пружина);
- стальной фиксирующий элемент;
- конусообразный уплотнитель;
- крышка с пазами для сборки.
Из всех существующих методов способы соединения труб с использованием пуш-технологии являются наиболее приемлемыми для прокладки систем водоснабжения своими руками. Процесс сборки трубопроводов проходит без использования специальных приспособлений и оборудования.
Пресс-фитинги
Очень похожи на компрессионные изделия, но с некоторыми отличиями. Пресс-фитинги можно назвать более продуктивной формой соединений, так как они имеют длительный эксплуатационный срок, но требуют применения соответствующего инструмента. При правильно выполненном монтаже пресс-фитинги допускается укладывать в стены.
Качественные и надёжные пресс-фитинги
Основные отличия от компрессионных изделий:
- Низкая посадка резиновых уплотнителей, соответственно – лучшая герметичность. Прокладка плотно обжимает металлопластиковое изделие по внутреннему диаметру.
- Фиксирующую гайку заменила обжимочная гильза, для зажатия которой и используются пресс-клещи. Гильза выполнена из нержавеющей стали, не подверженной влиянию влаги в системе водоснабжения. Именно из-за применения обжимочного инструмента, пресс-фитинги допускается монтировать в стены.
Последовательность монтажа такая же, как и в случае с компрессионными изделиями. Надеть фитинг на конец изделия и зажать с помощью пресс-клещей. Процесс установки упрощается из-за отсутствия фиксирующей гайки.
Ручные пресс-клещи для обжима фитингов
Данная разновидность фитингов практически не имеет недостатков, за исключением дороговизны инструмента. Цена клещей для обжима гильз на металлопластиковые трубы начинается от 6000 рублей. Свыше отметки в 10000 уже идёт категория профессионального инструмента.
Монтаж металлопластиковых труб при помощи пресс-фитингов
Чтобы монтировать трубопроводную линию из металлопласта с применением прессовых фитингов, понадобятся ножницы по трубным полимерным материалам, калибратор, ручные клещи для запрессовки и сам фитинг.
Монтажные операции проводят в следующей последовательности:
Обрезают трубу ножницами, стараясь расположить ее строго перпендикулярно к линии резки. При этом трубопровод укладывают ровно на всю плоскость нижней поверхности ножниц.
После обрезки производят калибровку — для этого калибратор вставляют внутрь трубы полувращательными движениями, и несколько раз проворачивают вокруг своей оси после соприкосновения режущих лезвий с кромкой.
Вставляют в подготовленную трубу пресс-фитинг. Почти все фитинги имеют в стенке гильзы небольшое смотровое отверстие, по которому отслеживают полное погружение трубы в деталь.
Далее готовят клещи, вставляя в них пресс-головку нужного диаметра и формы. Клещами обжимают гильзу, иногда поворачивают трубный отрезок на 90 градусов и делают еще один обжим. Если труба большого диаметра, для облегчения работ используют удлинители для ручек.

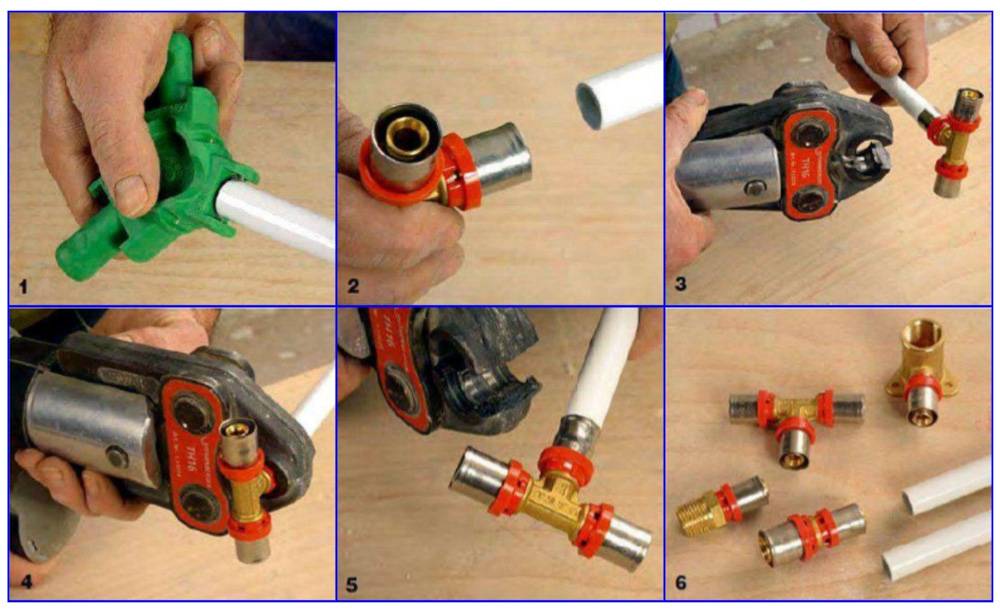

Рис. 15 Монтаж металлопластиковых труб с использованием пресс-фитингов
В настоящее время все специалисты используют два основных метода монтажа металлопластиковых труб: при помощи прессовочных или компрессионных фитингов. Первый метод обеспечивает надежную, прочную и долговечную фиксацию, однако требует применения специального дорогостоящего инструмента и неразборных фитингов. Соединения компрессионными фитингами можно провести самостоятельно при помощи двух ключей подходящего размера, однако сам стык нельзя прятать под неснимаемыми материалами из-за необходимости подтяжки гайки раз в несколько лет.
Применение ↑
Сфера применения весьма обширна:
- системы горячего и холодного водоснабжения;
- устройство напольного и настенного безрадиаторного отопления («теплых полов» и «теплых стен»);
- системы радиаторного отопления, при температуре циркулирующего теплоносителя не выше 95 градусов;
- системы полива;
- системы обогрева открытых площадок;
- системы подогрева почвы в теплицах, парниках, оранжереях;
- обвязка тепловых завес и водяных калориферов при температуре циркулирующего теплоносителя не выше 95 градусов;
- устройство топливопроводов и трубопроводов промышленного назначения для транспортировки непищевых и пищевых жидкостей;
Монтаж водопровода
Металлопластиковые трубы отличный вариант для устройства системы горячего и холодного водоснабжения в частном доме или в квартире.
При выборе труб для монтажа систем водоснабжения необходимо учитывать рабочее давление системы и температуру (при монтаже систем горячего водоснабжения).
Монтаж водопровода из металлопластиковых труб осуществляется в следующем порядке:
разрабатывается принципиальная схема водопровода, на основе которой рисуется монтажная схема с разводкой труб в помещении. Рекомендуется проектировать водопровод с минимальным числом соединителей;
Фото: монтаж водопровода из металлопластиковых труб
- по монтажной схеме выясняется необходимая длина водопроводных труб, нужное число фитингов различного типа;
- на монтажной схеме намечаются места закрепление труб. Подсчитывается необходимое число крепежей. Для крепежа используются специальные клипсы (пластиковые замки);
- определяются с типом фитингов. Если планируется собрать водопровод своими руками и нет возможности купить или взять в аренду пресс-клещи для монтажа пресс фитингов, то выбираем компрессионный фитинг, для монтажа которого достаточно иметь под рукой пару гаечных ключей нужного размера;
- производится монтаж трубопровода согласно схеме (в намеченных местах устанавливаются крепежные клипсы, разводятся трубы, монтируются фитинги);
- в процессе монтажа производится гибка металлопластиковых труб. Гибка труб из металлопластика выполняется вручную или с помощью специального пружины, которую вставляют внутрь трубы;
Фото: гибка металлопластиковых труб
Важно! В процессе гибки необходимо соблюдать предельно допустимые радиусы изгиба металлопластиковых труб, превышение которых чревато нарушением целостности трубы. после завершения монтажа производиться опробование системы на герметичность, выявленные течи устраняются
после завершения монтажа производиться опробование системы на герметичность, выявленные течи устраняются.
Монтаж труб для отопления
Металлопластиковые трубы сегодня все чаще используются при монтаже различных систем отопления.
Монтаж скрытых систем отопления ведут с применением исключительно пресс фитингов.
При монтаже открытых систем отопления допустимо использовать резьбовые соединители.
Фото: монтаж металлопластиковых труб для отопления
При монтаже систем отопления необходимо учитывать следующие рекомендации:
крепление труб отопления должно производиться с шагом не более 0,5 м
При большем шаге возможно провисание труб между крепежами, что чревато нарушением циркуляции теплоносителя в системе;
трубы должны быть рассчитаны на температуру 95º С и рабочее давление от 6,6 атмосфер;
при выборе труб необходимо обязательно обращать внимание на наличие сертификатов качества.
Монтаж теплого пола
Металлопластиковые трубы сегодня являются самым доступным и экономичным вариантом монтажа систем теплого пола. Они легко гнутся, прекрасно держат форму, просты в монтаже и эксплуатации и долго служат.
Фото:схема теплого пола
Монтаж системы теплых полов ведется с применением пресс фитингов, поэтому для выполнения опрессовки системы необходимо найти пресс клещи, либо пригласить специалистов.
Фото: укладка труб теплого пола спиралью и змейкойФото: спираль змейка
При большой длине будет неэффективная теплоотдача. При укладке петель, предусматривают расстояние между ними.
Норма расхода труб при устройстве теплых полов: 7 погонных метров на квадратный метр помещения.
Особенности металлопластиковых изделий
Металлопластиковые (металлополимерные трубы) – композитные изделия, для производства которых применяются различные виды материалов. Подобные элементы имеют привлекательный внешний вид, хорошую износоустойчивость, эластичность, прочность.
Металлопластиковые трубы отличаются высокими потребительскими качествами (прочностью, гибкостью, устойчивостью к высоким температурам и агрессивным веществам), а также эстетичным внешним видом
Как правило, труба состоит из пяти слоев. В качестве несущей основы применяется прочный полимер, обычно сшитый полиэтилен. Он придает гладкость внутренней поверхности, защищая ее от засоров, а также способствует прочности изделия.
На сердцевину наносится клеящее вещество, на котором укрепляется стабилизирующая трубу алюминиевая фольга (она также препятствует попаданию кислорода). Соединение закрепляется сваркой встык или внахлест.
Конструкция металлопластиковой трубы предусматривает использование пяти слоев различных материалов: двух слоев полиэтилена, двух слоев клея, слоя алюминиевой фольги
Четвертым слоем также наносится клей, к которому подсоединяется наружное покрытие – полиэтилен белого цвета, обеспечивающий изделию защиту и придающий ему эстетический внешний вид.
Проектировка и разметка для подсчёта материала
Работа с любыми металлопластиковыми трубами (для водопровода или отопления) должна начаться с разработки схемы их размещения:
- Наносите линии будущей прокладки прямо на стенки — визуализация упрощает понимание, где что будет находиться.
- «Точка старта» — место подключения к уже установленному крану или радиатору.
- Постарайтесь обойтись как можно меньшим числом фитингов (чем их меньше — тем стабильнее напор воды).
- При необходимости угловой прокладки решите: гнуть или использовать угловые фитинги.
- Еще на этапе разметки помните: ко всем соединениям должен быть доступ. Необходима также возможность в случае нужды подтянуть крепежи.
- Все соединительные элементы устанавливаются после того, как завершены разметка и расчеты.
- По монтажной схеме (рисуйте внятно!) подсчитывается длина трубопровода, количество фитингов и крепежей.
Выбор трубы для монтажа
Наименьшие требования предъявляются к изделиям, предназначенным для холодного водоснабжения. Что касается горячего, следует брать товар с маркировкой полиэтилена PEX (сшитый) и PE-RT (линейный). Перед приобретением уточните, какие показатели обычного и максимального давления у вашего водопровода.
Посмотрите сертификат — соответствует ли товар гигиеническим требованиям, оцените внешний вид на предмет вмятин, царапин, других дефектов.
Система водопровода
Для домашнего водопровода чаще всего используются трубы 16 и 20 мм в диаметре. Если основная разводка собрана из 20-миллиметровых, то подводы к смесителям, бытовым приборам, ванне делают из 16-миллиметровых.
Система отопления
Выбирая изделия для создания отопительной конструкции, учитывайте наличие сертификатов качества. Изделия должны быть рассчитаны на рабочее давление от 6,6 атм и температуру 95 °C и изготовлены не из полиэтилена низкого давления: он не отличается ни прочностью, ни термостойкостью. Не приобретайте изделия с маркировкой РЕ-RS, они расплавятся, если температура теплоносителя превысит 75 °C!
Выбор фитинга для стыковки труб
Когда водопровод из металлопластиковых труб монтируется своими руками, нужно уделить серьезное внимание выбору фитингов: ответственность за протечки ложится на вас! Фитинги считаются «слабым местом», не экономьте на дешевых вариантах
Компрессионные фитинги — просто, но менее надежно, чем пресс-фитинги. Учтите, что скрытая прокладка подразумевает использование исключительно пресс-фитингов. В других случаях обязательно проследите за возможностью свободного доступа к компрессионным.
Подготовка инструментов и расходных материалов
Для монтажа конструкции потребуется небольшой набор инструментов (все они должны быть под рукой):
- труборез или острые ножницы (для герметичного соединения необходим строго перпендикулярный срез);
- калибратор (нужен для центрирования области среза и снятия фаски);
- раздвижной и рожковый ключи (ими закручивают гайки в компрессионных фитингах)
- пресс-клещи (ими вручную обжимают пресс-фитинги);
- трубогиб (позволит менять конфигурацию сегментов трубопровода, не используя угловые фитинги — лучше воспользоваться им, если угловых сопряжений много).
Необходимые материалы:
- собственно бухта, от нее будут отрезаться мерные отрезки нужной длины;
- разные варианты фитингов (тройники, обводные, угловые) для разводки и создания единой конструкции;
- элементы крепежа (хомуты и клипсы от изготовителя) для фиксации участков трубопровода на опорных поверхностях.
Пример разводки системы водоснабжения
Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги
Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком
Тип резьбы и ее размер подбираете в зависимости от вида используемого крана
Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.
Пример системы водоснабжения на металлопластиковых трубах
Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.
Договоритесь о возможности обмена
При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.
Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)
Когда и как начинать работу
Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.
Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах
После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.
Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.
Видео по теме
Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.
- http://thewalls.ru/neobyichnyie-resheniya/metalloplastikovye-tryby-montaj-i-soedinenie-vodoprovod-svoimi-rykami-kak-soedinit-mejdy-soboi-fitingami.html
- https://aqua-rmnt.com/uchebnik/truby/montazh-metalloplastikovyx-trub.html
- http://obustroen.ru/stroymaterialy/truby/soedinenie-metalloplastikovyx-trub.html
- https://stroychik.ru/strojmaterialy-i-tehnologii/montazh-metalloplastikovyh-trub
Блиц-советы
- Работы по проведению монтажных работ можно провести самостоятельно, главное не торопиться, и если требуется произвести какое-либо действие впервые, например, сгибание, то лучше сначала потренироваться на каком-нибудь ненужном отрезке материала.
- Все работы необходимо проводить только при отключённой подаче воды от стояка.
- Не бойтесь использовать при проведении ремонтных работ современные материалы. Пластик, который используется в строительных материалах, если не нагревать выше определённых температур, не выделяет вредных веществ. Конечно, это справедливо только в отношении сертифицированной продукции, приобретённой в специализированных торговых точках.
Подготовка к монтажу
Начинать устройство трубопровода следует с плана разводки. По нанесенной на стены квартиры разметке определяют общую длину трубопровода и отдельных участков.
После расчета количества выбирают и закупают необходимый материал и приступают к монтажу металлопластиковых труб отопления. Кроме этого, необходимо купить или взять в аренду специальные инструменты.
Инструменты
Для резки используют специальный труборез, с помощью которого угол разреза получается строго перпендикулярным к продольной оси изделия. Иногда металлопласт режут ножовкой, но качество среза от этого ухудшается.
Для восстановления круглой формы используют калибратор. После отделения заготовки его вставляют в торец и восстанавливают первоначальную форму, а также развальцовывают срез наружу.
Некоторые виды калибраторов имеют специальные выступы для снятия фасок. Но чаще эту работу выполняют другим инструментом – зенкером. Он предназначен для удаления с торцов заусениц и снятия фаски. Кроме этих инструментов нужно иметь молоток, шуруповерт, разводные ключи, а для работы с неразборными фитингами понадобятся клещи.
Клещи бывают двух видов – ручные и гидравлические, но предназначены они для одной работы. Ими запрессовывают шайбы на фитинги. Для устройства неразъемных соединений внутренний диаметр труб необходимо расширить. Для решения этой задачи надо приобрести эспандер.
Порядок подготовки
Благодаря эластичности металлопластиковые трубы хорошо гнутся, поэтому их сматывают кольцами, и продают бухтами длиной от 40 до 200 метров. Чтобы правильно отрезать заготовку, необходимо измерить длину соответствующего участка по разметке на стене и прибавить с каждой стороны по пятнадцать миллиметров для соединения с фитингом.
После разрезания торец следует проверить на наличие заусениц и удалить их зенкером. Заодно нарезается фаска. Калибратором восстанавливают сечение, и развальцовывают край.
Кроме этого, требуется снять фаску внутри трубы, что можно сделать строительным ножом если на калибраторе нет специального выступа. Заканчивается подготовка выравниванием нарезанных изделий.
Как выровнять кусок металлопластиковой трубы
Отмотать пластиковую трубу идеально ровно еще никому не удалось. Но дизайн квартиры вряд ли улучшит кривой трубопровод. Чтобы выровнять «волны» и неровности, достаточно иметь ровную поверхность большой площади, например, кусок толстой фанеры размером 1,5 х 1,0 метра.
Отрезанную заготовку следует обернуть мягкой тканью и прокатывать по фанере до полного распрямления. Во время выкатывания могут деформироваться торцы заготовки, поэтому калибровку стоит выполнять после выравнивания.
Способы соединения металлопластиковых труб
Фитинговое соединение (без сварки) производится двумя способами:
- Разъемным – при помощи компрессионных или цанговых соединителей.
- Неразъемным – при помощи пресс- или пуш-фитингов.
Компрессионные фитинги
Самые простые – компрессионные, или обжимные фитинги. Состоят из корпуса с резьбой (цанги), обжимной наружной гайки, упорного кольца, резиновых манжет-уплотнений. Иногда на корпусе вместо резьбы устанавливают накидную гайку-американку.
По конструкции бывают прямые, угловые, тройники. Функционально бывают соединительные или переходные между пластиком и металлической запорной арматурой.
Компрессионный фитинг образует надежное соединение, но его хотя бы раз в году необходимо осматривать и подтягивать – соединение считается обслуживаемым. При необходимости соединение можно разобрать и собрать заново – это очень удобно для ремонта. Для систем теплого пола и для зашивки гипсокартоном компрессионные соединения не используют.
Пуш-фитинги
Современный фитинг, который закручивают без помощи инструментов. Образует неразборное, но не самое надежное соединение – труба в соединении проворачивается. Пуш-фитинг достаточно дорогой, и перед его использованием стоит подумать, стоит ли он таких трат.
Пресс-фитинги
Прессовые соединители состоят из корпуса с внутренним вкладышем, упорного кольца, наружной пресс-гильзы, уплотнительных манжет. При обжиме пресс-гильза плотно обжимает трубную заготовку и создает неразъемное и очень надежное соединение. Прессовое соединение допускается применять даже для систем теплого пола.
Для полиэтилена выпускают надвижные фитинги, в которых верхняя обжимная гильза не накручивается, а надвигается, а внутренний вкладыш-штуцер снабжен «ершом», благодаря чему образуется очень надежное герметичное соединение.
Цанговые фитинги
Цанговые фитинги изготавливают из полиэтилена низкого давления и применяют для соединения изделий из ПНД. Конструктивно они одинаковы с компрессионными соединителями, но намного больше по размеру и выглядят довольно громоздко. Соединение получается достаточно надежное.
По форме различают прямые, угловые, тройники. Функционально – соединительные, редукционные (для соединения труб разных диаметров), переходные (для соединения пластика с металлической арматурой).
Какой способ лучше
Выбор способа соединения зависит от полимера, из которого изготовлена металлопластиковая труба, и условий эксплуатации.
Полипропиленовые коммуникации чаще монтируют при помощи пайки – это совершенно герметичный, надежный и очень дешевый метод (муфты и уголки для сварного соединения недороги).
Для очень распространенных водопроводов из всех видов полиэтилена применяют компрессионные, пресс- и пуш-фитинги. Для ПНД чаще всего используют цанговые изделия, хотя изредка применяют и компрессионные и прессовые соединения.
После пайки самый надежный способ соединения – при помощи пресс-фитингов, их допускается использовать даже для систем теплого пола. Затем идут компрессионные, затем пуш-фитинги. Последние позиционируются как средство для быстрой сборки инженерных систем без применения инструментов, но трубка в пуш-соединении проворачивается – это вызывает сомнение в надежности и долговечности соединения.
Преимущества и недостатки данных труб
Первым преимуществом является простота монтажа– быстро и легко с этой работой может справиться даже непрофессионал. Металлопластиковые трубы универсальные, по ним транспортируют холодную и нагретую до кипения воду. Цена по сравнению с металлическими трубами тоже отличается в выгодную сторону.
К достоинствам относится прочность, отсутствие линейного растяжения, засоренности. Внешний вид не портит интерьер, а гладкие поверхности обеспечивают хорошую пропускную способность.
Но и эти изделия для транспортировки воды не идеальны, у них имеются недостатки. Пластик и содержащаяся в нем фольга по-разному расширяются от теплового воздействия. Это приводит к ослаблению стыков и необходимости проводить профилактическую обжимку. Поэтому непрактично укладывать их в штробы. Кроме того, металлопластиковые изделия плохо противостоят гидроударам.
