Как делается походная печка своими руками: чертежи и описание

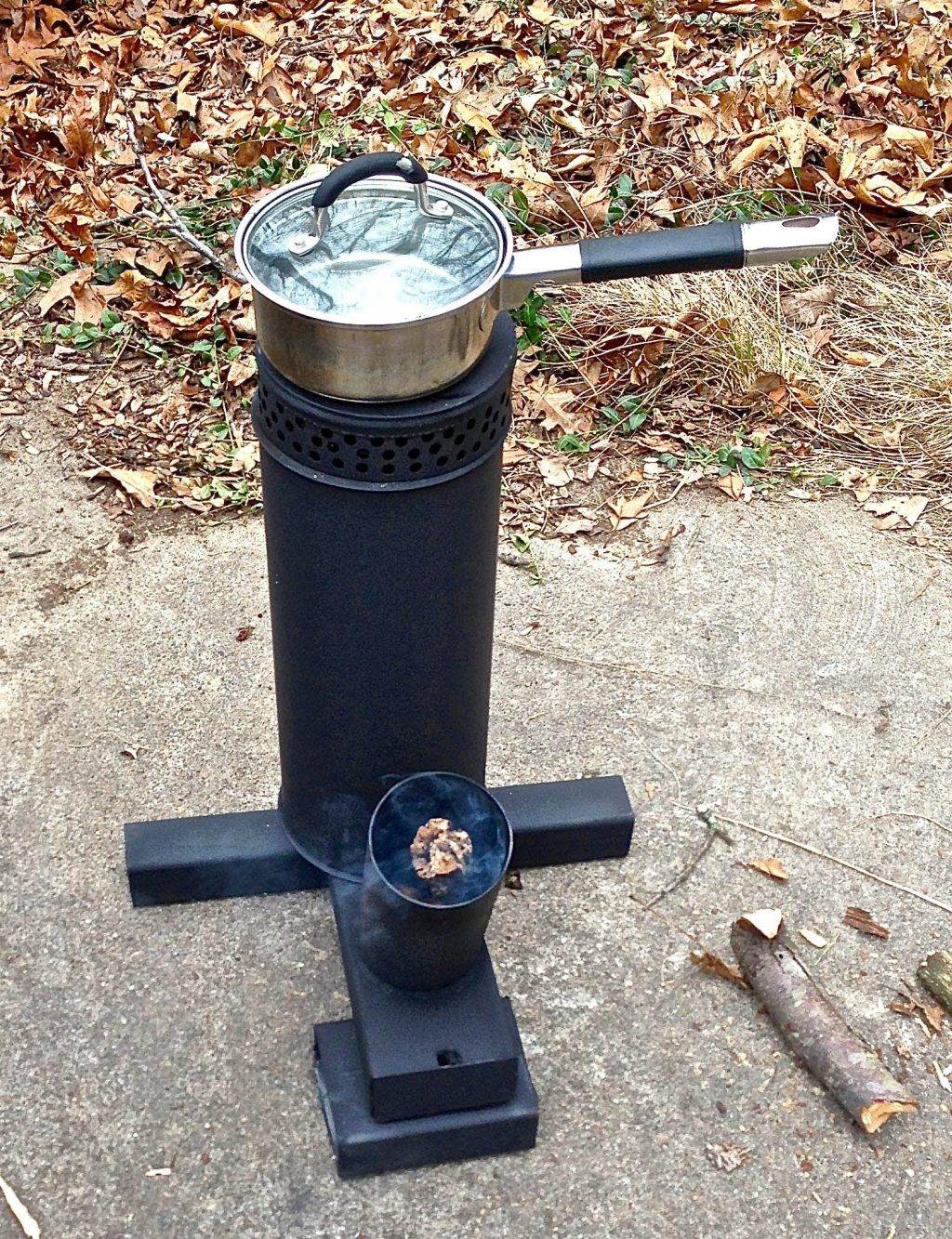

Изготовление печи Робинзон

Несложная конструкция устройства позволяет сделать ракетную печь в домашних условиях. Вся процедура займет лишь несколько часов. Материалы для работы найти несложно, к тому же их нужно немного. Агрегат, сделанный своими руками, обладает компактными размерами и удобен в использовании.

Походная ракетная печь оснащена важной деталью, существенно облегчающей обслуживание агрегата. Это металлическая пластина с решеткой, размещенная в нижней части топливника. Как правило, она делается выдвижной, что позволяет вынуть решетку, уложить на нее дрова и установить обратно

Подобная пластина служит также подставкой для длинных щепок. Кроме того, с вынутой решеткой проще производить очистку топливного отсека.

Для изготовления реактивной печи своими руками необходимо использовать следующие материалы

• две квадратные трубы 150×150×3 мм: одна длиной 45 см, вторая – 30 см;
• 4 стальные полосы 300×50×3 мм;
• 2 стальные полосы 140×50×3 мм;
• металлическая решетка 300×140 мм (ее можно сделать из прута такого же материала диаметром 3-5 мм и длиной 2,5 м).

Технология изготовления походной печи Робинзон включает следующие операции:

1. Каждая из труб размечается с одного края под срез под углом 45°. Затем болгаркой отрезаются ненужные элементы.
2. Подрезанными сторонами трубы аккуратно свариваются между собой.
3. На самом верху вертикальной части конструкции делаются четыре пропила либо на углах, либо посередине. Их глубина должна быть 2 см, а ширина – 3,5 мм. Они необходимы для установки подставки под посуду.
4. Из стальных полос длиной 300 мм изготавливается сама подставка. Для этого один элемент нужно разрезать пополам. На втором необходимо наметить середину, к которой привариваются половинки первой полосы, чтобы получить форму креста.
5. Затем делается рама для выдвижной детали. На это пойдут оставшиеся 2 длинные полосы и 2 короткие. Они свариваются между собой в форме прямоугольника, причем соединение делается не встык, а внахлест.
6. На полученную раму накладывается решетка, которая приваривается точечной сваркой. Но также возможен вариант изготовления этого элемента из подготовленного прута. Он нарезается по размерам рамы, и отдельные части привариваются с шагом в 10 мм.
7. На верхушку печи нужно установить подставку, а решетку задвинуть внутрь топливного бункера. Теперь устройство готово к испытаниям.
8. Когда вы убедились, что походная печь Робинзон работает исправно, ее можно покрыть жаростойкой краской. Предварительно нужно дождаться, пока агрегат остынет.
9. Для большего удобства к выдвижной части можно приварить ручку, хотя этого элемента в стандартных устройствах нет.

Плюсы и минусы

Многие рыбаки и домашние мастера изготавливают обогреватели для зимних палаток своими руками, так как данный процесс и его результат дают ряд неоспоримых преимуществ:

• Возможность изготовления индивидуальных эскизов и изготовления обогревателя строго в соответствии с личными потребностями.
• Контроль качества производства на каждом этапе.
• Возможность выбора требуемой мощности теплоотдачи обогревателя.
• Пользователь имеет возможность самостоятельно выбирать тип, толщину и качество стали, а также основных деталей и оборудования печи.
• Приобретение новых навыков самостоятельного изготовления отопительных приборов.
• Возможность организации мини-цеха или домашней мастерской для дальнейшего налаживания бизнеса.
• Как правило, при корректном подборе материалов и минимизации отходов, достигается экономия денежных средств, по сравнению с приобретением нового оборудования.
• Мастер, который изготовил печь или другой отопительный прибор в зимнюю палатку своими руками, может также легко произвести ремонтные работы или усовершенствовать изделие.

В то же время, несмотря на плюсы, данные конструктивные решения нередко влекут за собой некоторые минусы, из-за чего рыбаки предпочитают приобретать отопительные приборы заводского изготовления:

• Повышенный риск возникновения брака или совершения ошибок,
• Отсутствие гарантии на прибор.
• Невозможность получения сертификатов и паспорта качества.
• Необходимость приобретения большого количества материалов и инструмента, а также готовых деталей и запчастей заводского изготовления.
• Повышенный риск несчастного случая при дальнейшей эксплуатации прибора.
• Высокий уровень трудозатрат и потеря времени на изготовление изделия своими руками.
• Невозможность обращения в сервисный центр или ремонтную мастерскую при обнаружении поломки.
• Возможные просчёты в конструкции могут не дать достаточной эффективности оборудования.

Перед принятием решения об изготовления отопительных приборов для зимних палаток своими руками, рыбаку следует оценить свои силы, свободное время, навыки, а также возможные негативные последствия, которые могут возникнуть при совершении ошибок.

Как правильно топить ракету?

Для получения максимального эффекта отопления перед основной закладкой топливного материала печь ракетного типа следует тщательно разогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, камыш или солома, которые укладываются в открытый поддувальный отсек.

Прогрев системы приведет к появлению характерного звука – тихого или громкого гудения. Далее в прогретый прибор осуществляется закладка основного топлива для получения необходимого количества тепловой энергии.

Сам процесс топки выполняется по следующей схеме:

• Открытие дверки в поддувальный отсек.
• Закладка топливного материала для поддержания оптимальной температуры горения.
• С появлением гула в печи поддувало закрывается до момента полного перехода в беззвучный режим работы.

Порядовка русской мини-печи 3,5 х 5,5 кирпича

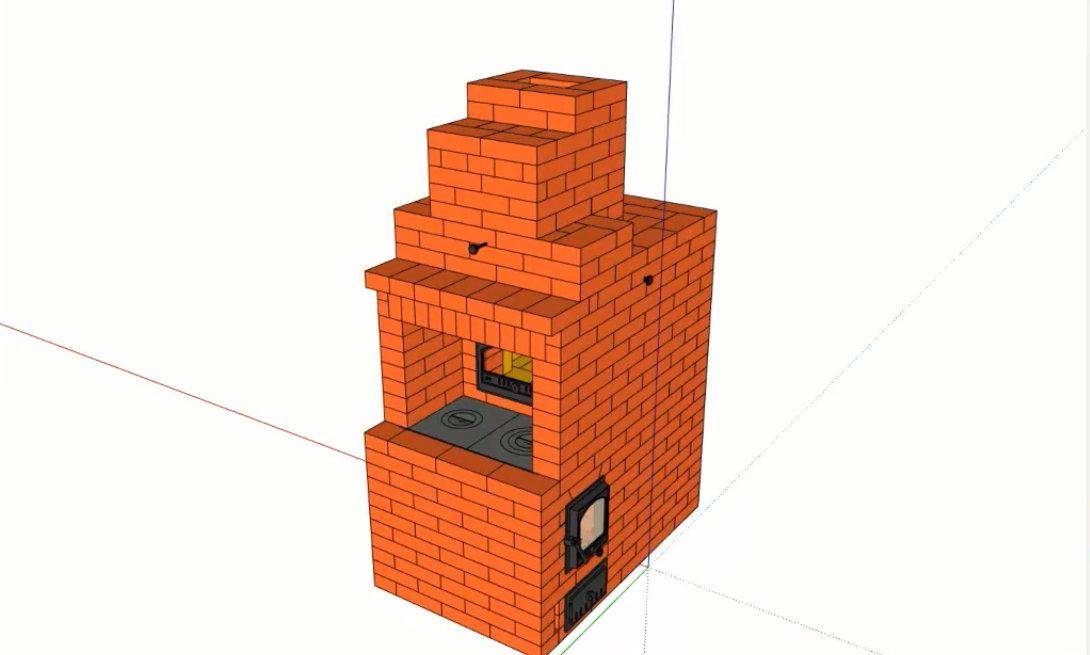

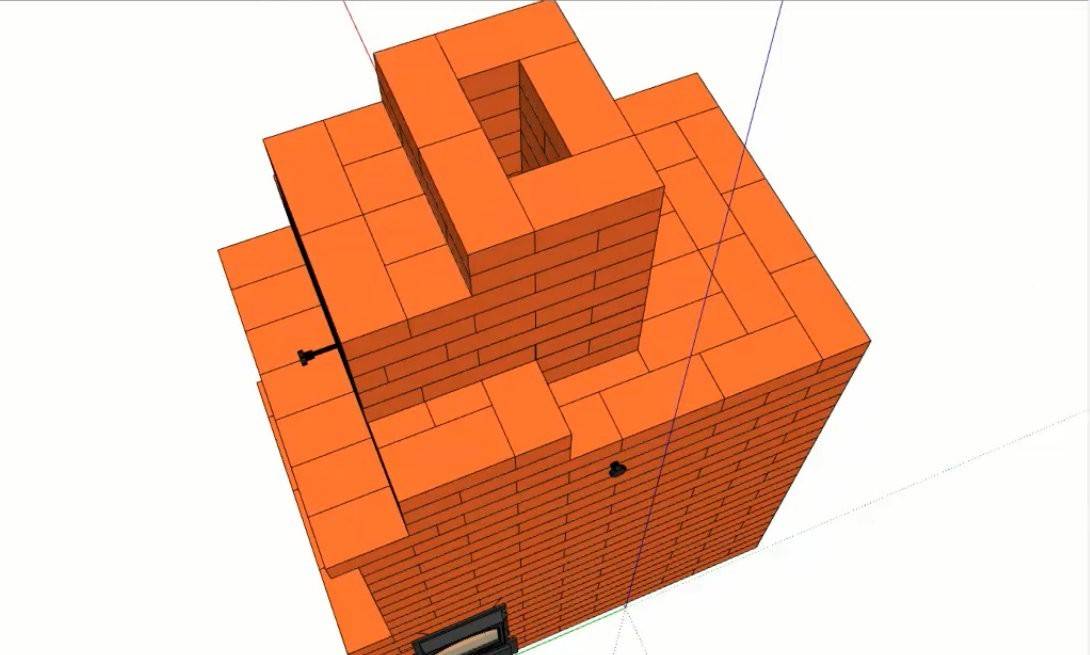

Так выглядит печь, которую мы будем делать:

Модель печи в компьютерной программе:

Быстрый обзор предстоящей работы по рядам:

Приступим.

Длина и ширина — строго 5,5 на 3,5 кирпича.

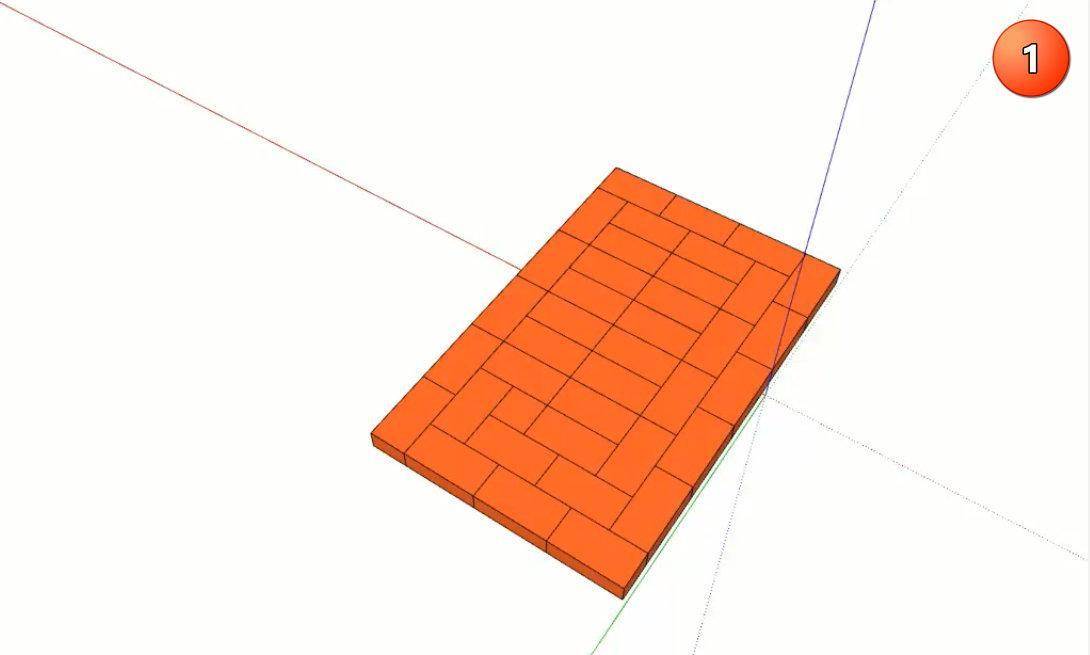

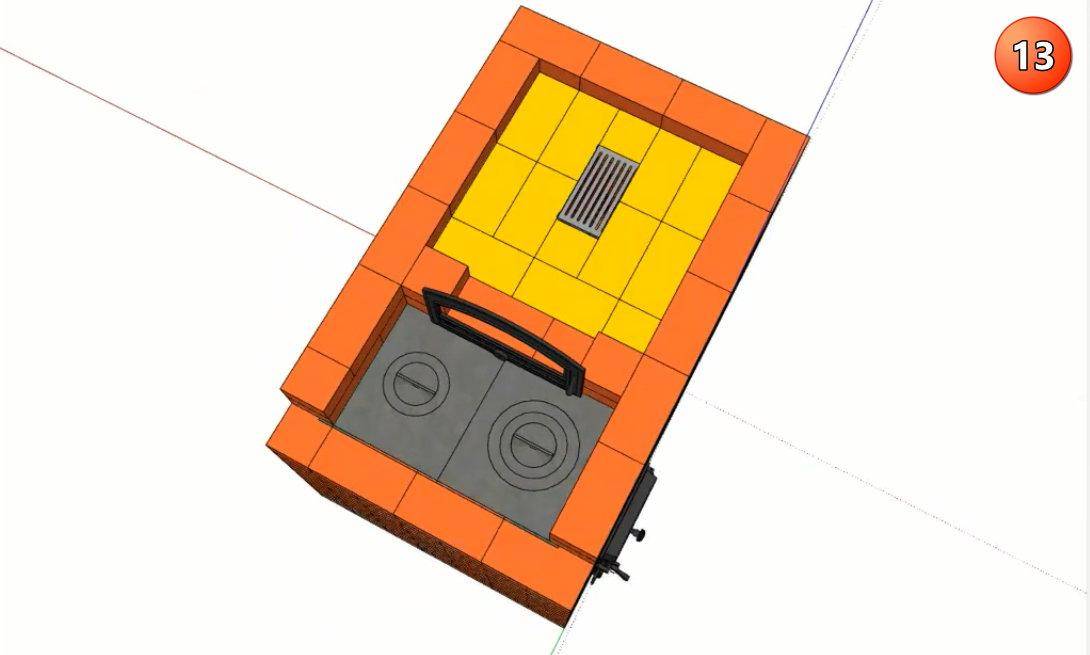

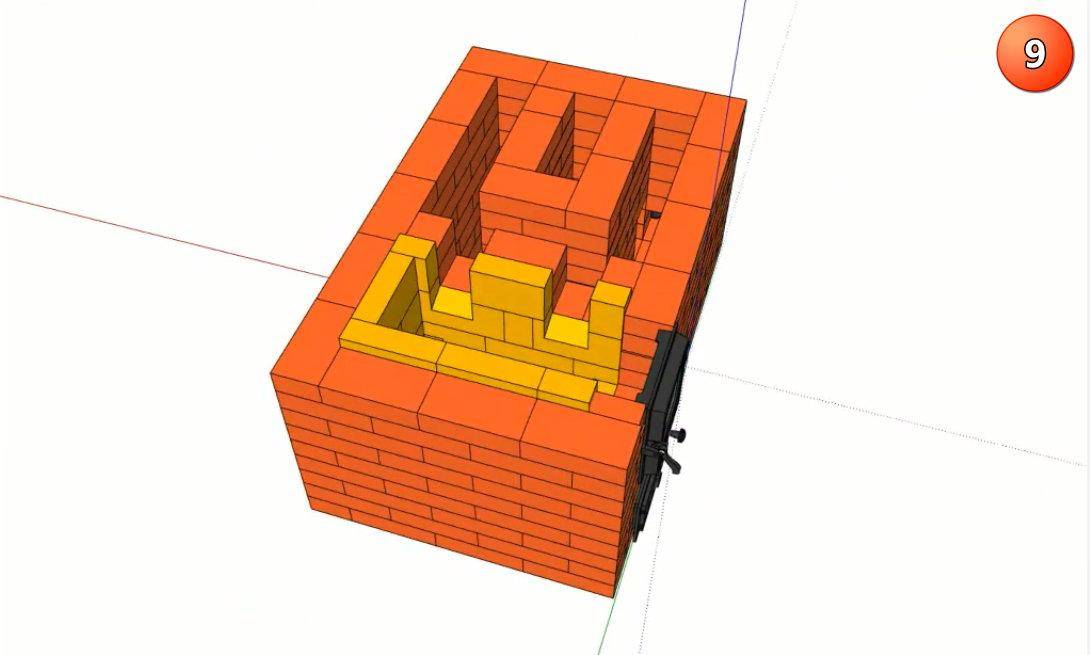

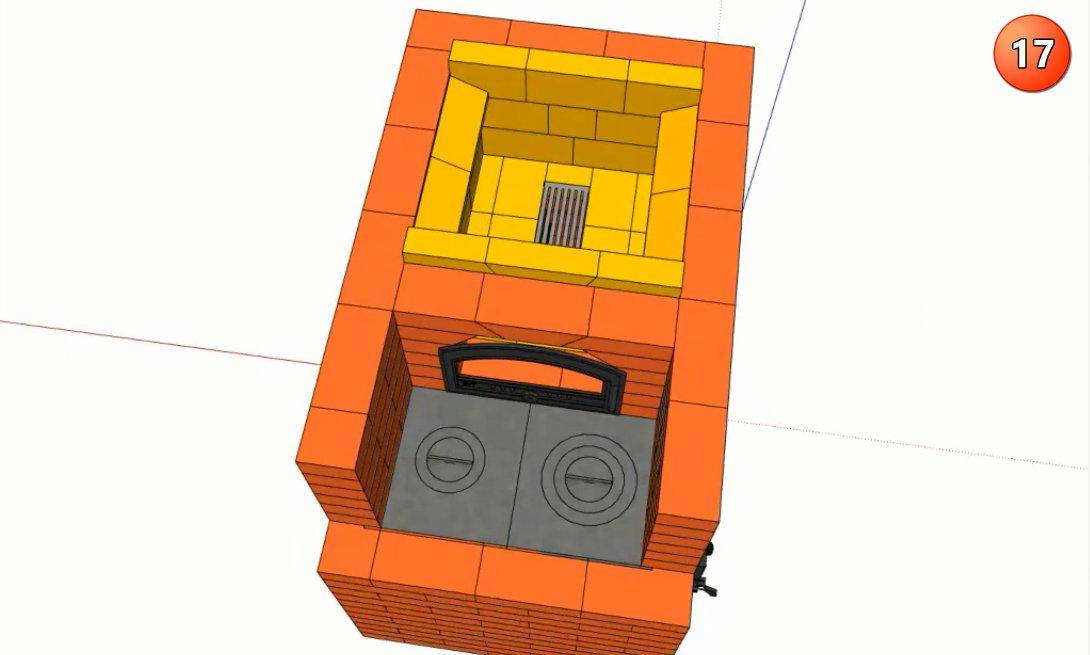

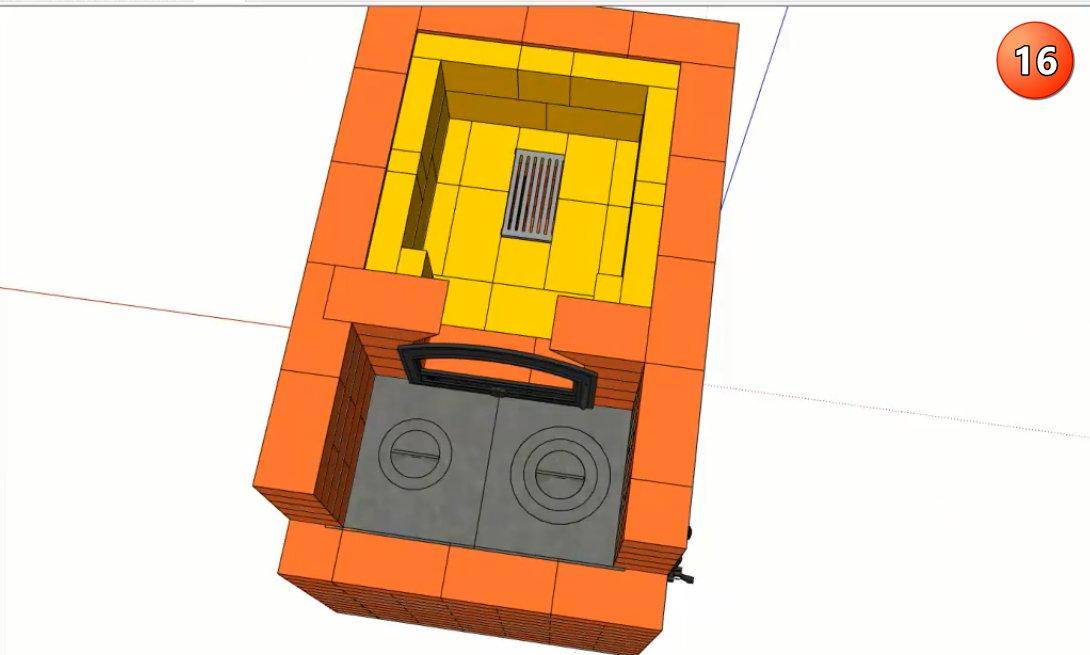

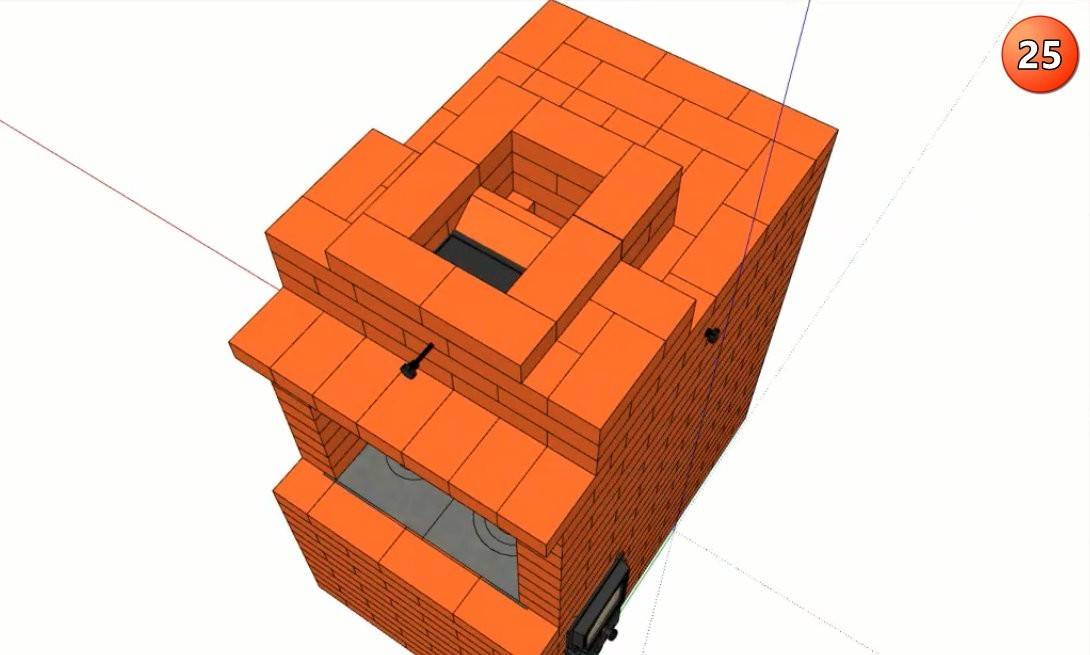

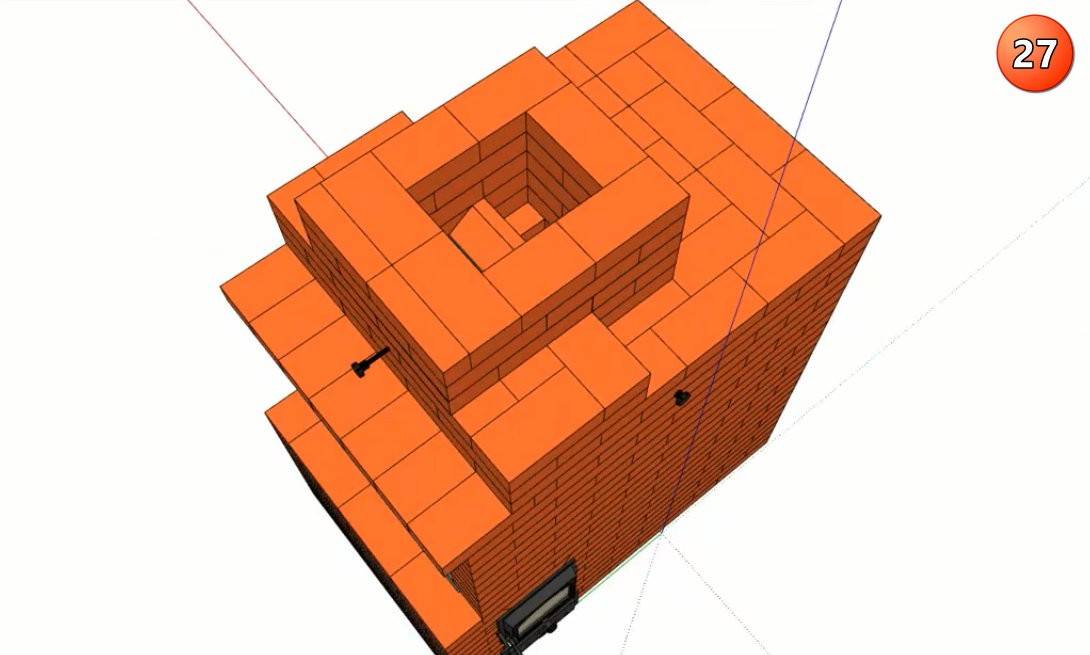

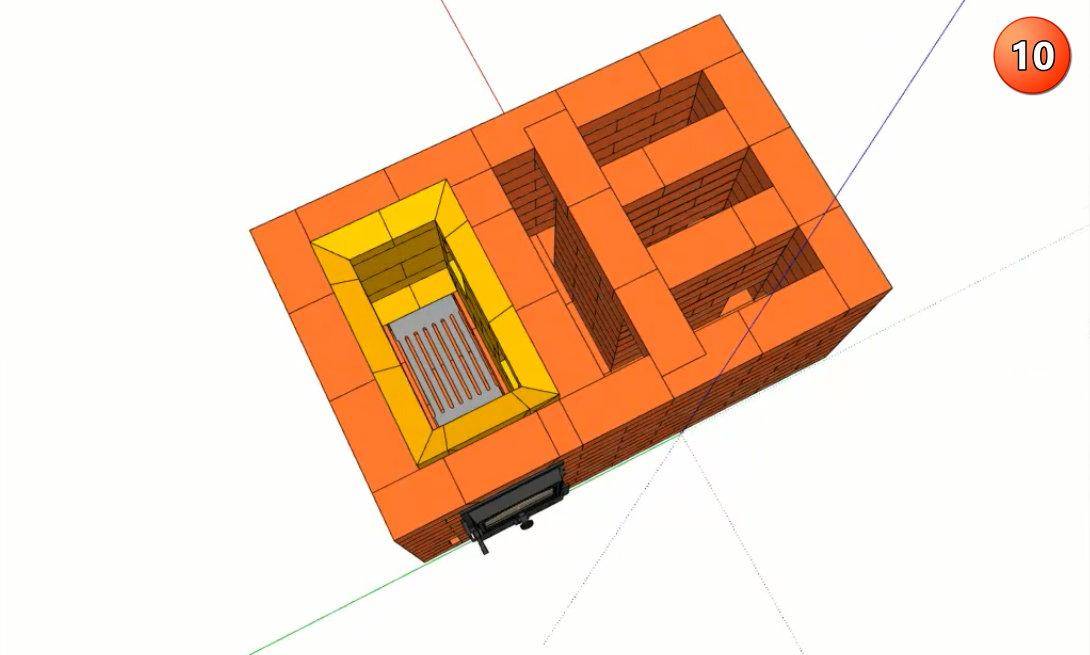

Начинаем с первого ряда, нумерация рядов на скриншотах цифрами в кружках.

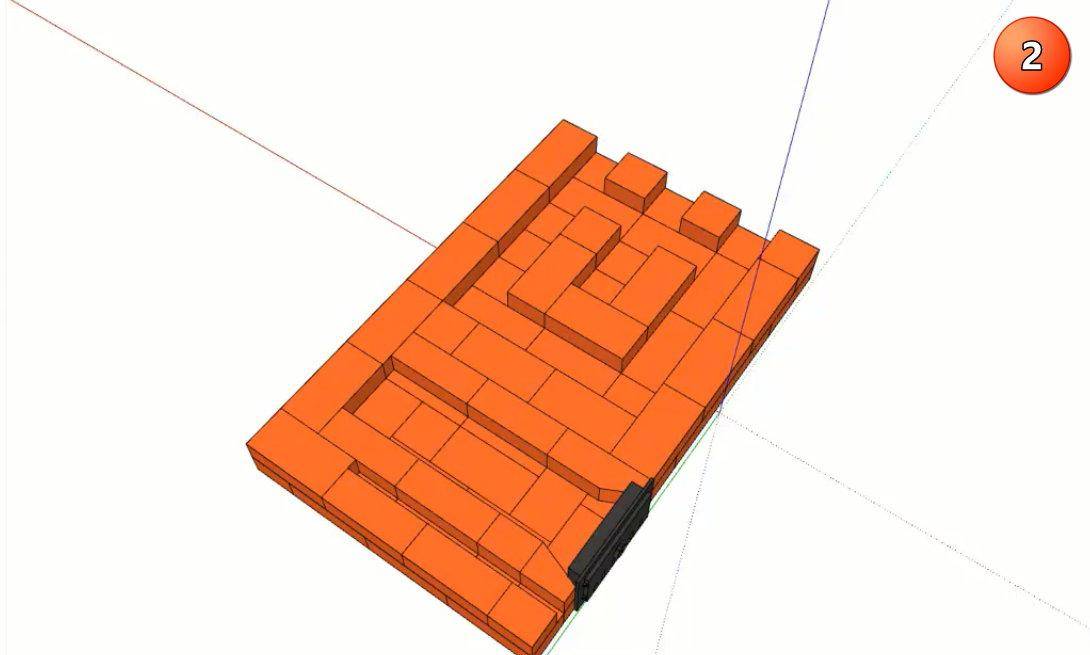

Сформируем зольную камеру, обогрев нижней части печи.

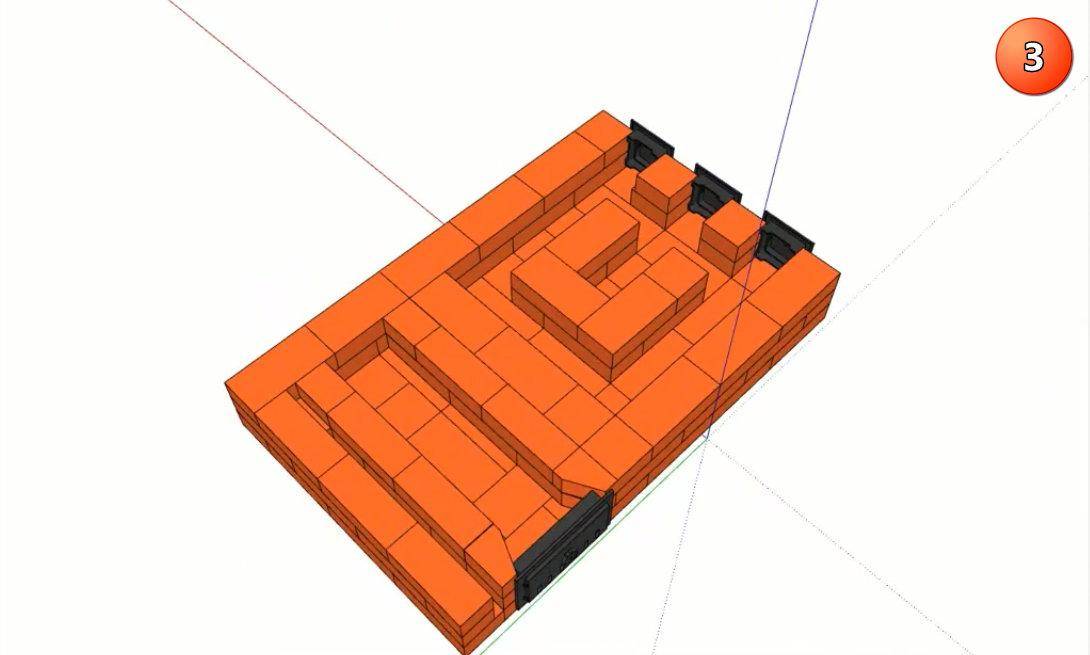

Та же схема, оставляется место для кочерги.

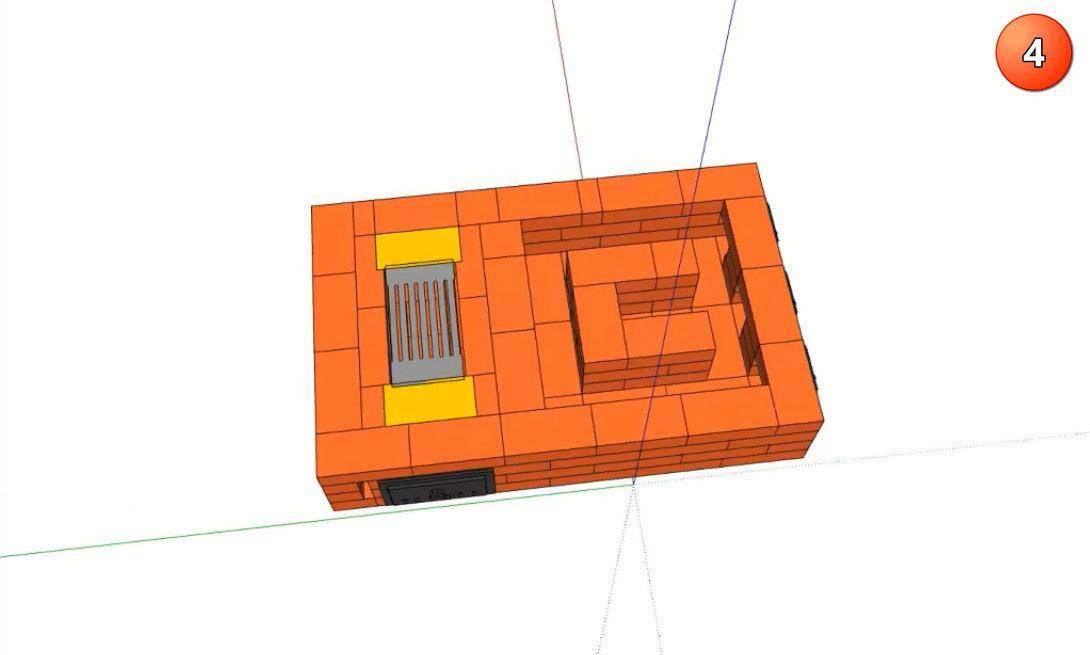

Установим колосники, отверстия для прочистки сзади или по бокам.

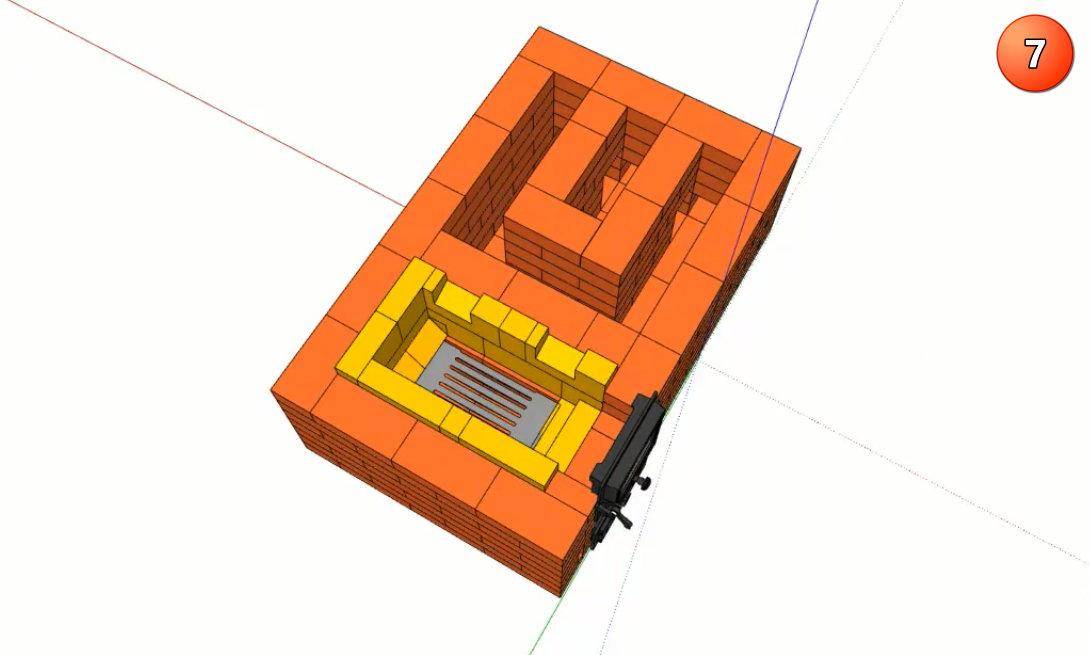

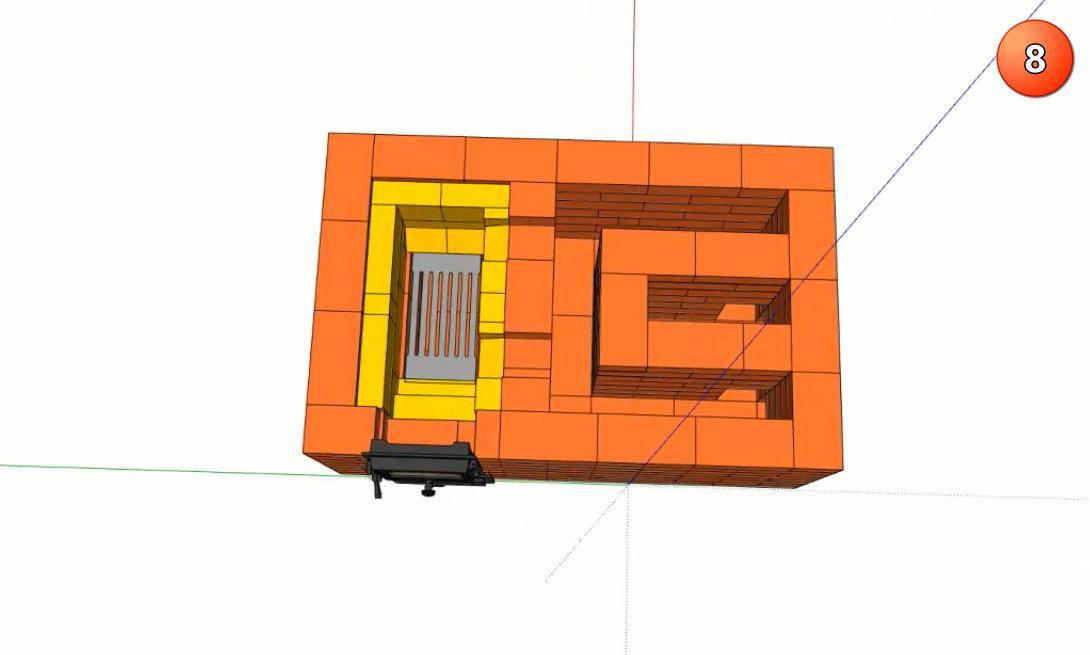

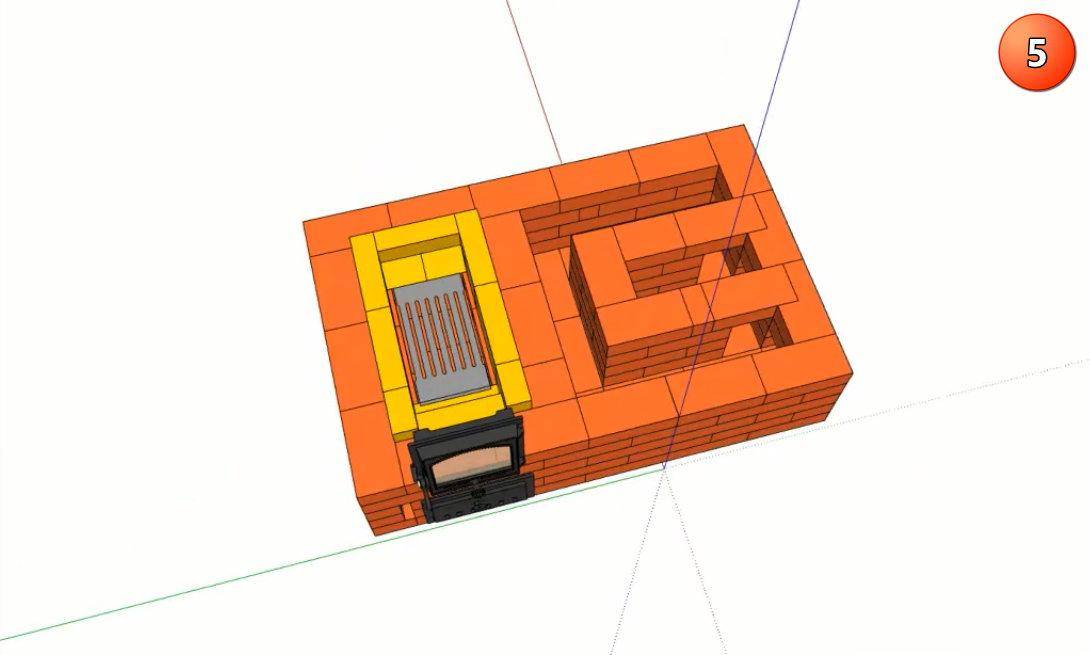

Футеруем топку шамотом, установим топочную дверь (250×280 мм).

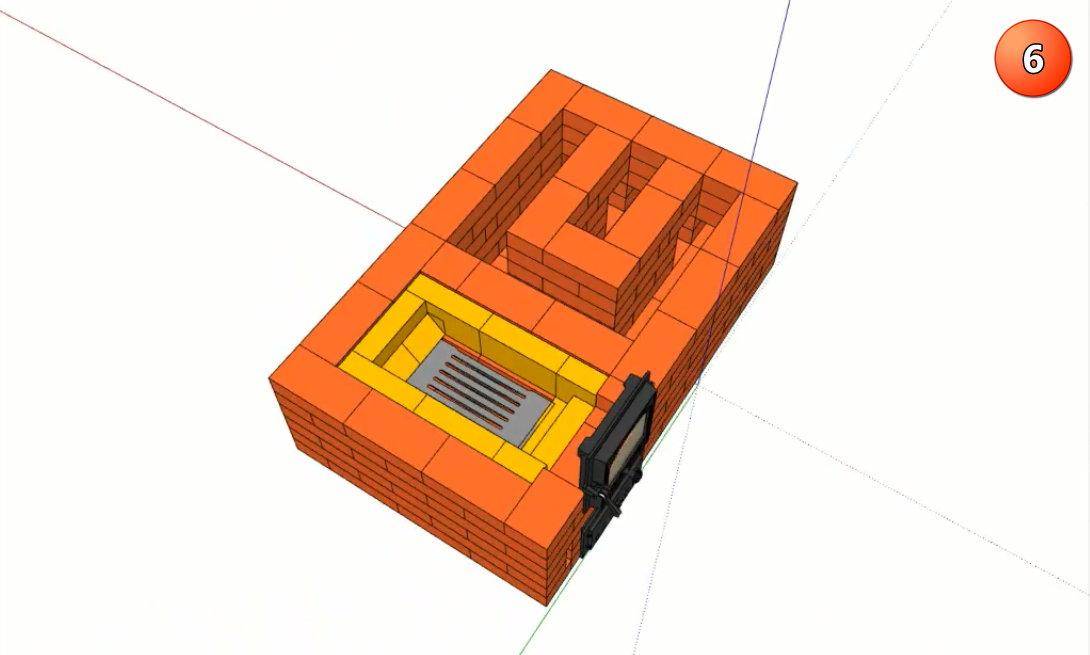

Перекроем каналы, чтобы дымовые газы попадали внутрь, грели боковые стенки и уходили в подвёртку.

Продолжаем топку.

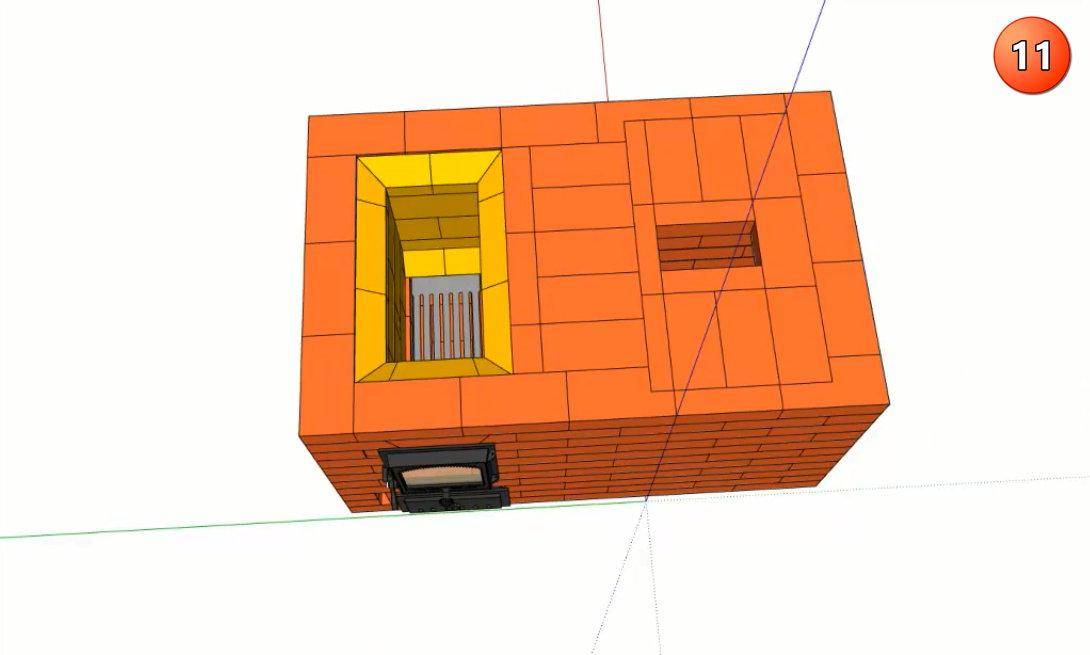

Сделаем выход дымовых газов к нижнему колпаку.

Опоры, удерживающие дальнейшее перекрытие.

Перекрываем нижний колпак.

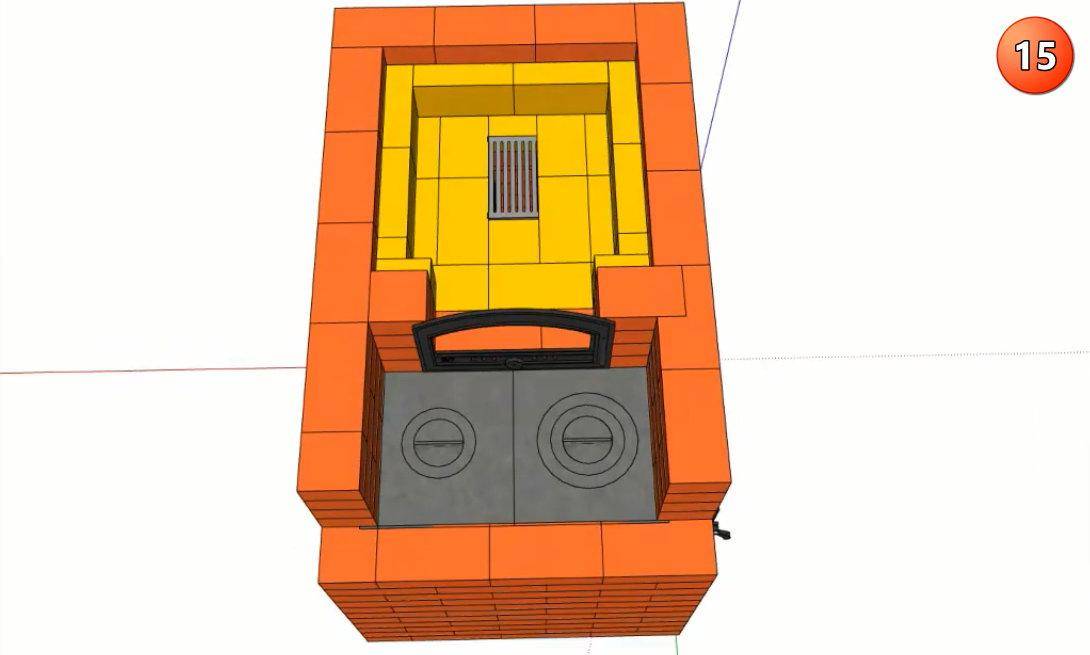

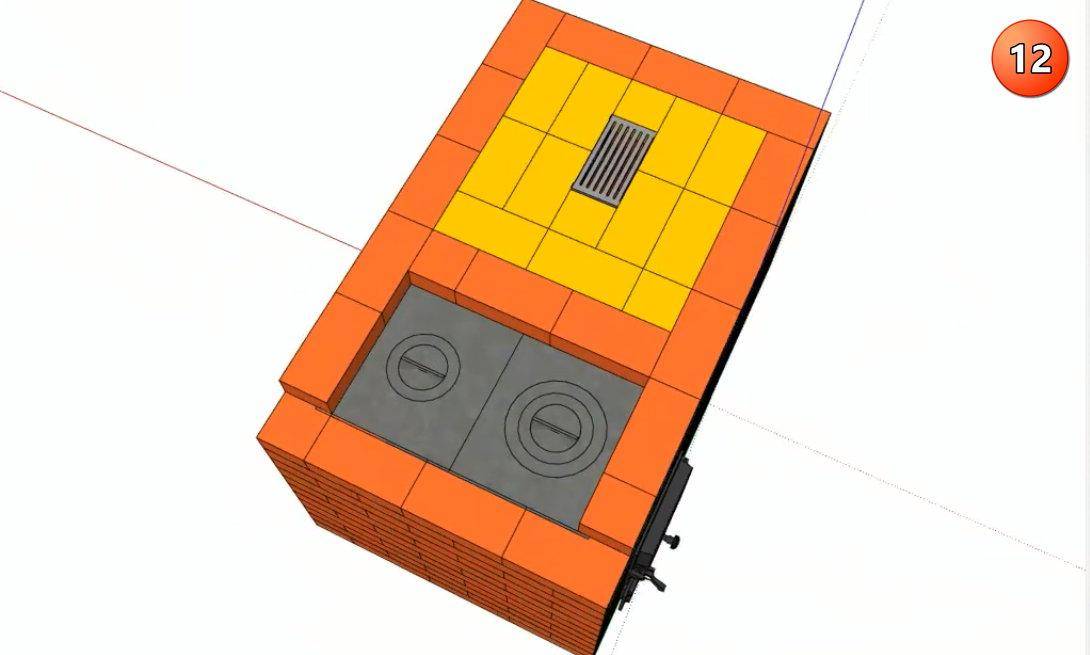

Вставим печь.

Дверца. Если не поставить, будет слишком большой «подсос» воздуха.

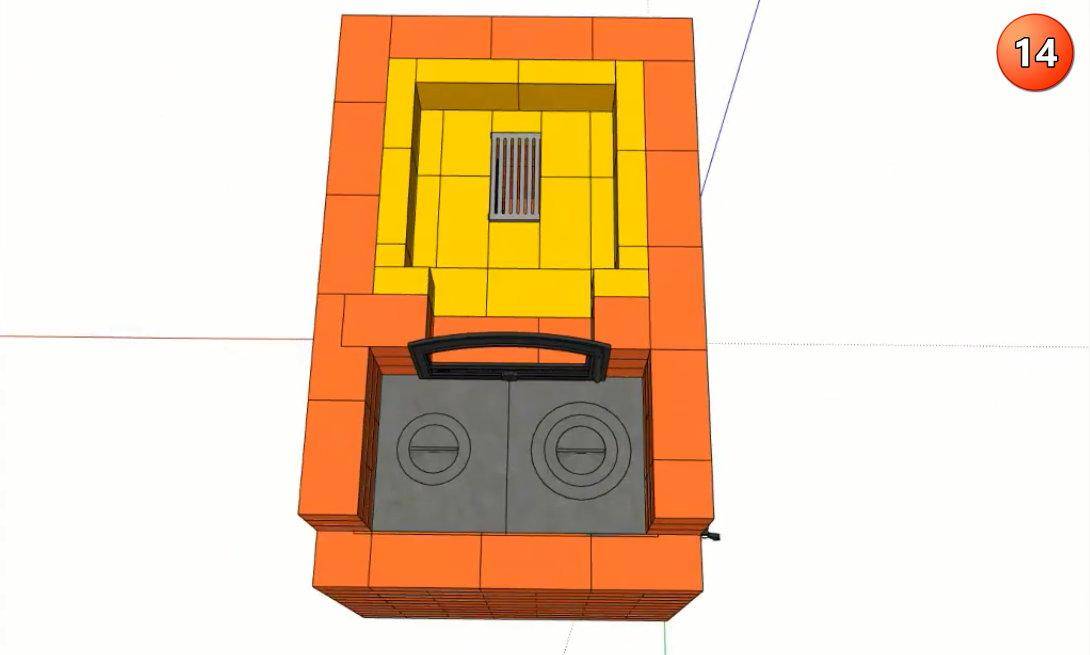

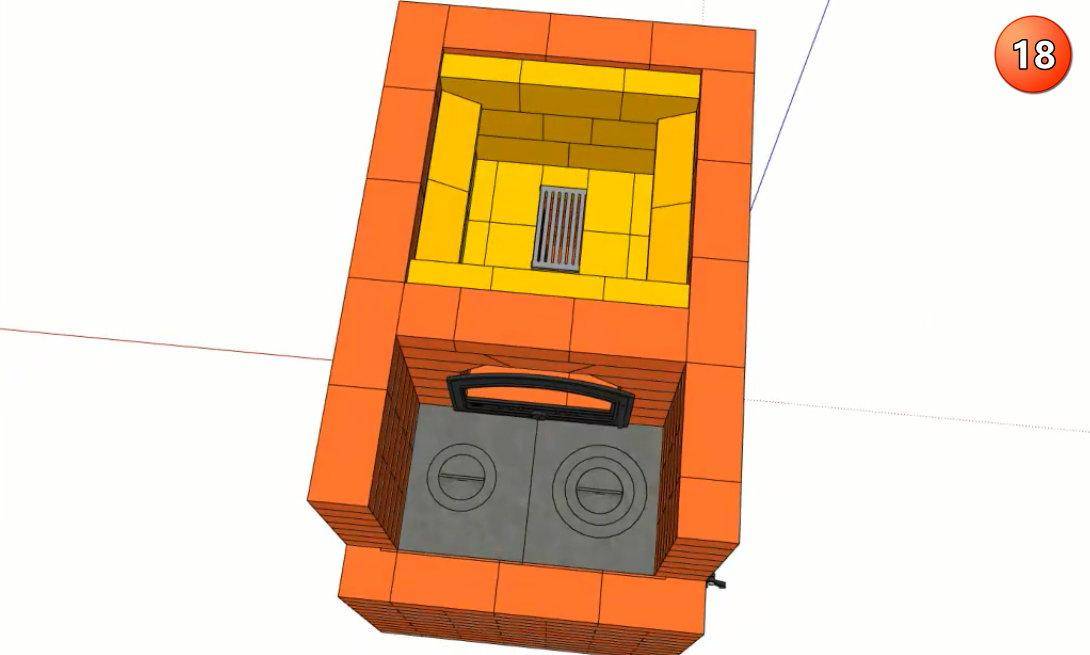

Футеруем стенки.

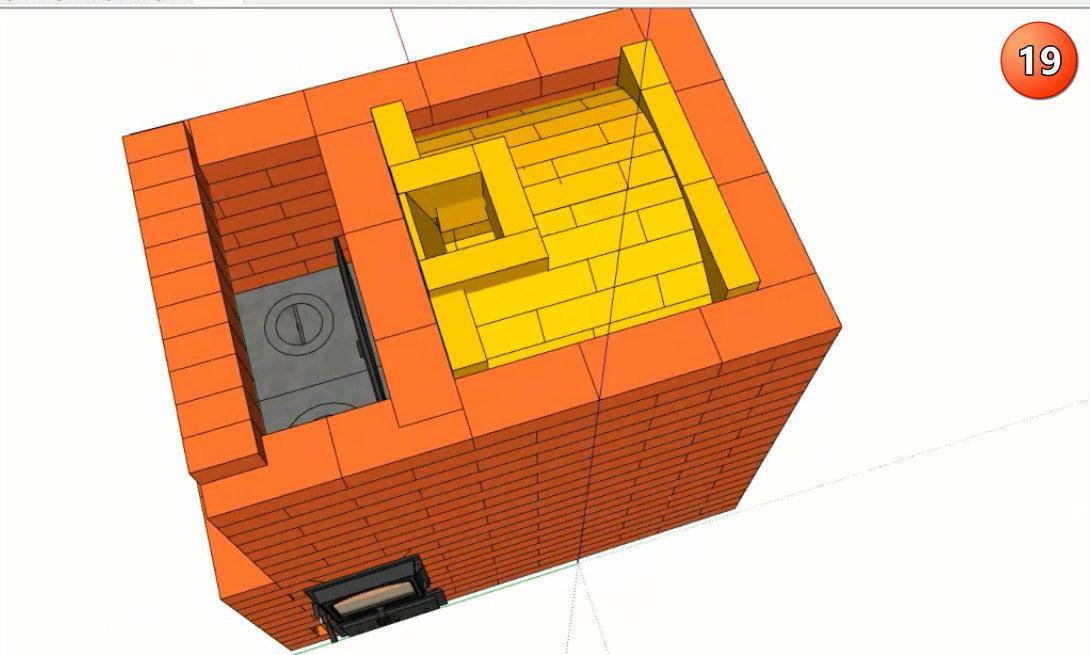

Топочная дверка начинает перекрываться.

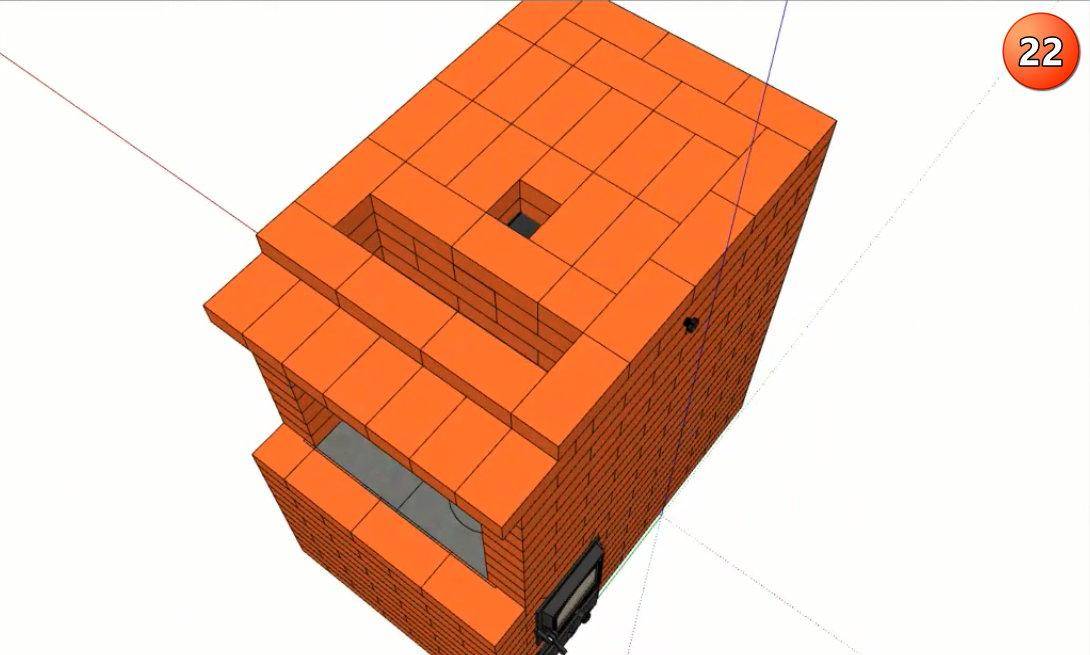

Опоры под свод. Перекрываем горнило. 52×52 см.

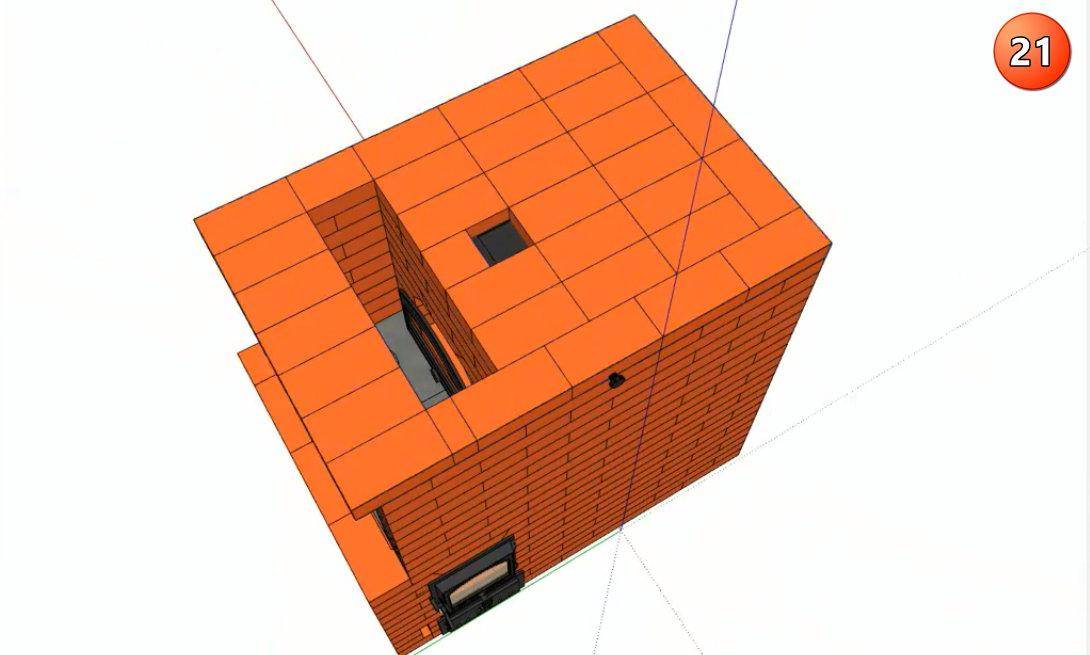

Свод. Отверстие выхода дымовых газов примерно 130×130 мм. Нужно распереть кирпичами, сделать выход в трубу.

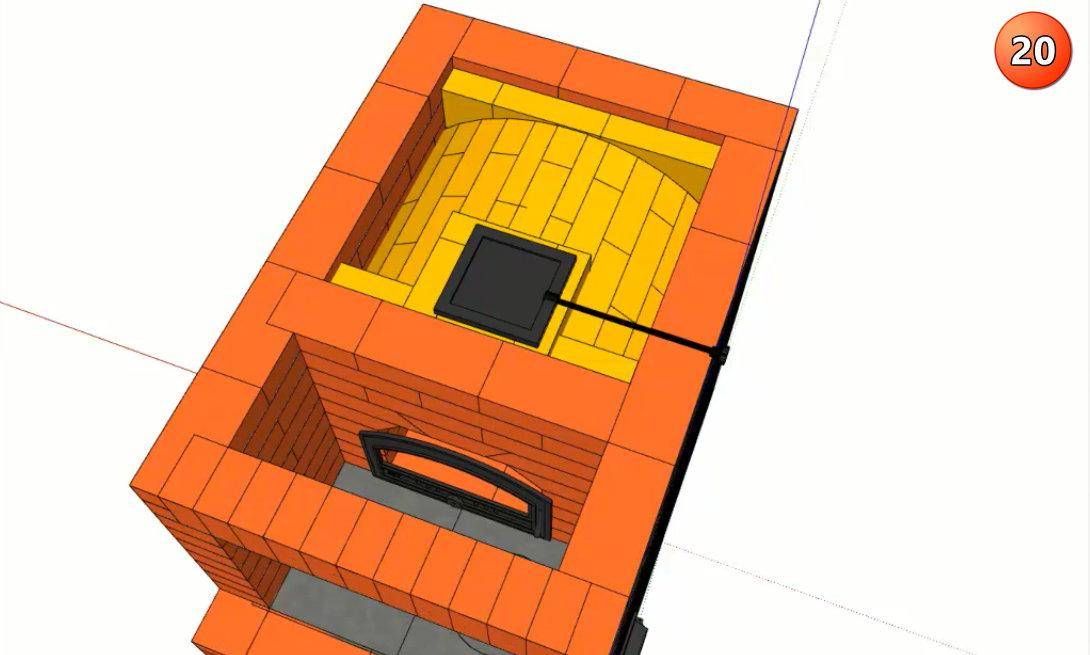

Задвижка. Сверху насыплем сухой песок либо другой утеплитель.

Перекрываем.

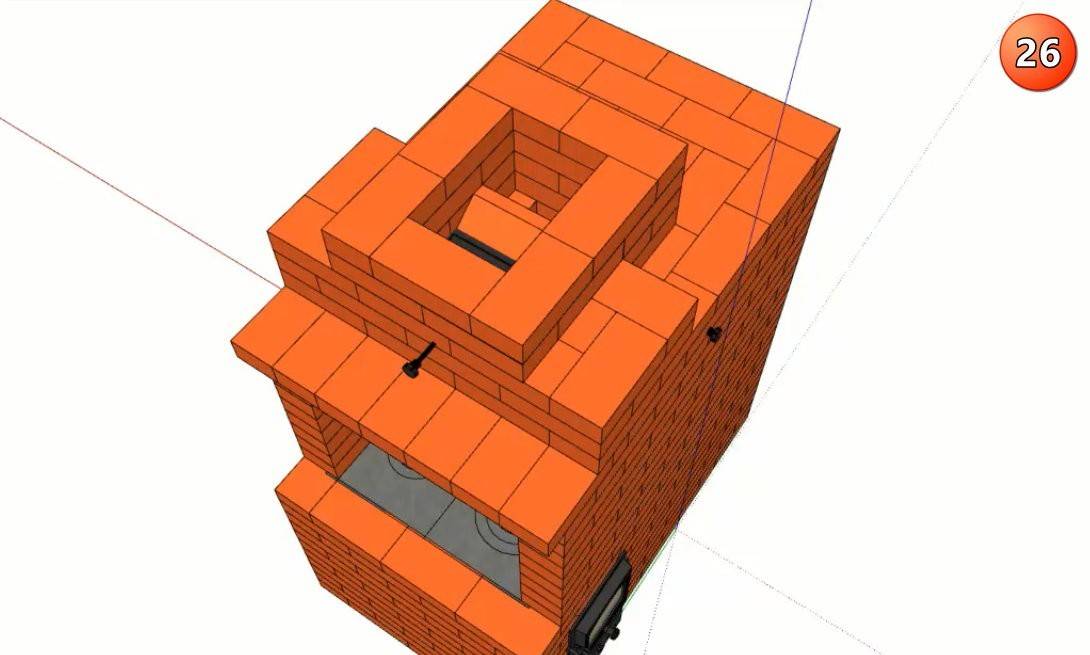

Задвижка должна быть с удлинителем, чтобы открывалась сбоку.

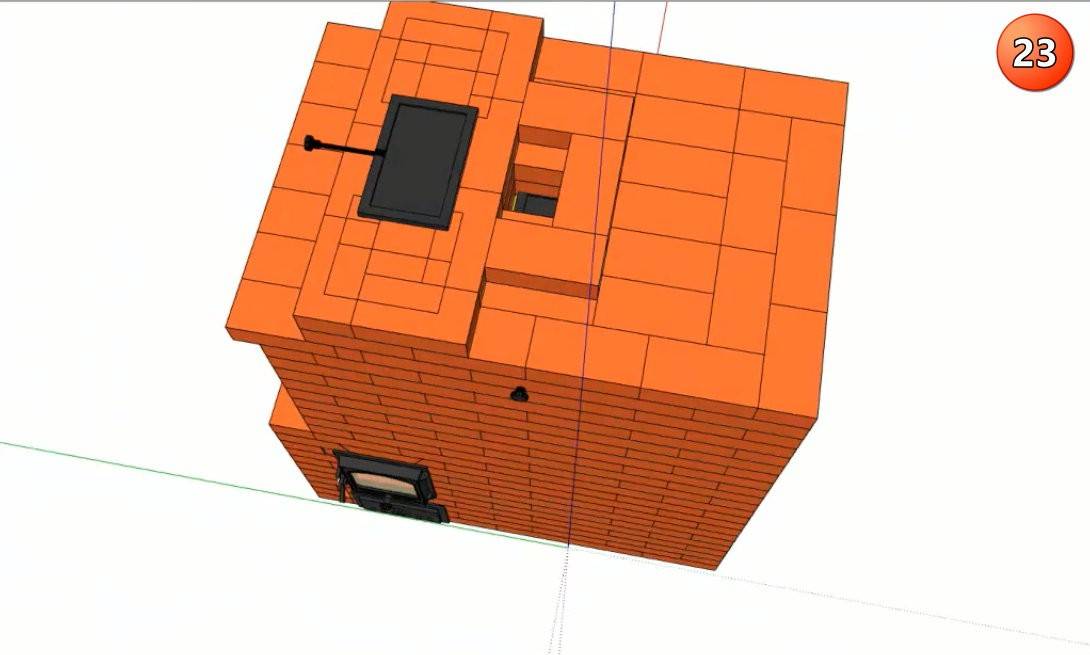

Закрываем карман сбора дыма.

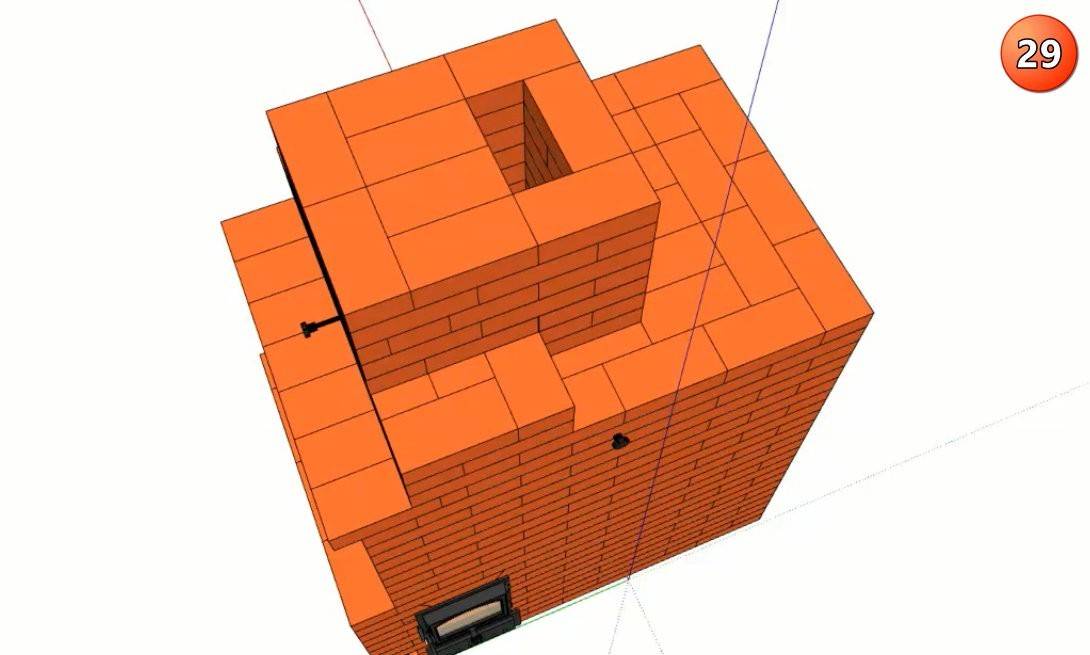

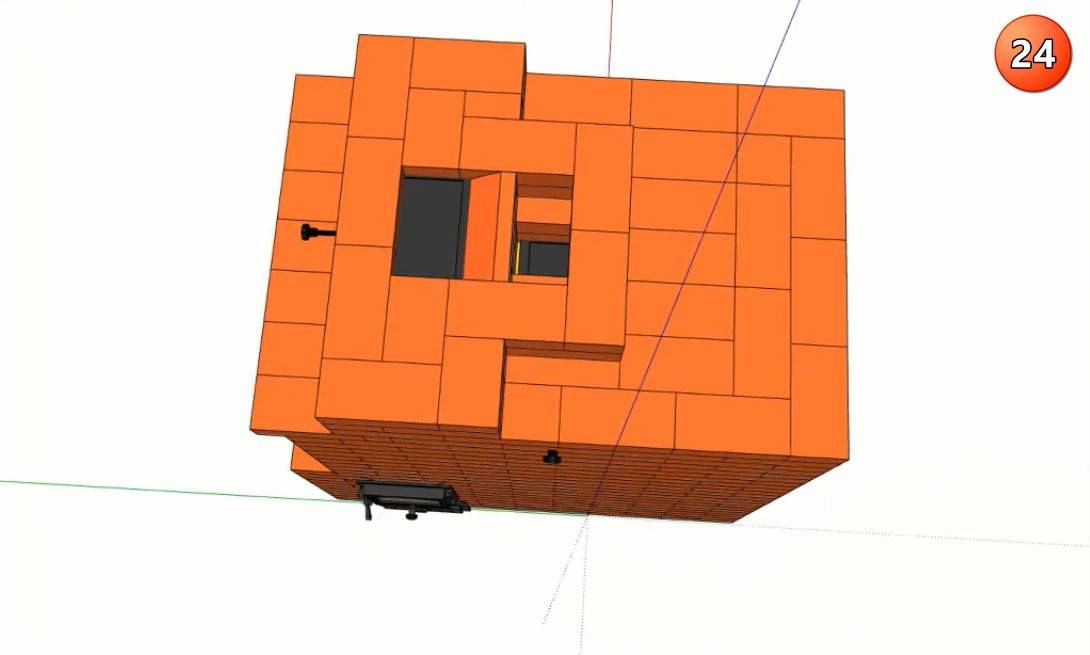

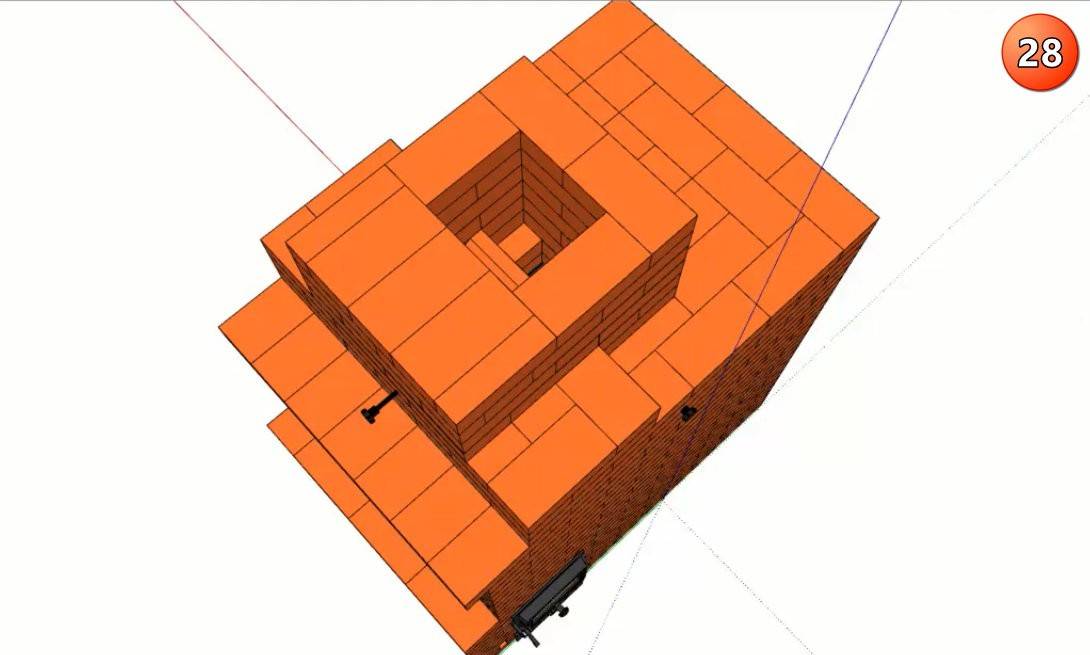

Начинается сужение.

Сечение дымохода — 130×250 мм.

Можно поставить ещё одну задвижку, чтобы лучше сохранялось тепло.

Внутреннее строение и принцип работы

Дымовые газы из топки попадают в нижний колпак, потом внутрь подвёртки, выходят в русскую печь и через технологическое отверстие — к трубе.

Свод будет не очень хорошо нагреваться, потому что всё сразу вытягивается в трубу.

Если использовать с целью приготовления пищи, то лучше топить классическим способом: нижняя задвижка перекрыта, верхняя — открыта.

Как соорудить печь в походе из подручных средств

Рассмотрим три варианта самодельных печек, которые без труда можно смастерить своими руками.

Вариант 1. Консервная банка в роли печи

Наиболее доступный и простой способ сооружения мини-печки – это использование консервной банки. Можно даже приспособить железную кружку. В этом случае главное, чтобы параметры будущей походной печки совпадали с размерами высокого стакана.

Как за считаные минуты создать простое, но функциональное устройство, поэтапно описано в инструкции:

1. В первую очередь в дне корпуса (кружки или банки) проделываются отверстия для обеспечения тяги: одно большое или несколько маленьких, чтобы угли не выпадали наружу.
2. Затем походная печь заполняется мелкими древесными чурками по принципу «индийской свечи», то есть они располагаются в вертикальном положении, не выступая за края банки. Толщина деревяшек должна примерно соответствовать толщине пальца.
3. Следующим шагом нужно вытащить из печи чурку, расположенную в центре конструкции. Полученное пространство станет каналом для прохождения воздушных масс. Кстати, они должны совпадать с отверстиями, проделанными в дне ранее.
4. Приступаем к розжигу печи. Для этого в полученный воздушный канал нужно заложить небольшой кусок бумаги или пучок сухой травы и поджечь.
5. Объем готового устройства составляет порядка 500 мл. Такая емкость может гореть примерно 25 минут, и этого вполне хватит для приготовления несложного блюда или закипания воды. Главное, что окружающая территория не будет подвержена задымлению.

По такому же принципу можно создавать более мощные походные печи, например, если компания состоит из нескольких человек. Для этого нужно взять емкость на 1-2 литра и, соответственно, увеличить количество дров.

Вариант 3. Складная походная печь

Для создания такой конструкции нужно потратить немного больше сил и времени, чем в двух предыдущих случаях. Но эффективность такого устройства полностью оправдывает затраченные усилия.

Вначале нужно провести подготовительную работу и запастись необходимыми материалами и инструментами. Понадобятся рулетка, болгарка, дрель, напильник, плоскогубцы, велосипедные спицы, рояльные петли и листовая сталь толщиной 1 мм.

Работа над складной печкой несложная. Достаточно придерживаться следующих шагов:

1. На подготовленных стальных листах необходимо с помощью трафарета наметить контуры будущих деталей конструкции, которые вырезаются болгаркой.
2. Из полученных элементов отложить в сторону одну, которая будет использоваться в качестве дна печки. Затем нужно проделать в ней дыры для колосника.
3. Края полученных отверстий необходимо тщательно отшлифовать с помощью напильника, чтобы убрать все неровности и зазубрины.
4. Теперь пришло время смастерить корпус основной конструкции. Для этого нужно соединить детали боковых сторон с помощью рояльных петель с заклепками.
5. Для будущих креплений нужно соорудить специальные пазы по всему периметру дна и по нижней стороне боковых стенок.
6. Теперь можно соединить основной корпус, который состоит из боковых стенок и дна. Это делается таким образом, чтобы приготовленные на предыдущем этапе ушки совпали, формируя трубочку, в которую вставляются штыри, сделанные из спиц. Этот небольшой нюанс добавляет печи устойчивости во время работы. Вся конструкция настолько продумана, что при желании ее всегда можно разобрать для перемещения и удобного хранения.
7. Одним из важных этапов в изготовлении сборной печи является создание топочной камеры. Для этого в боковой части корпуса проделывается окошко для закладки дров.
8. В колоснике нужно предусмотреть дополнительные выступы, которые вставляются в отверстия по бокам.
9. Для оптимальной работы печи необходимо позаботиться о поддуве. Если проделать в верхней части короба отверстия, то в будущем они могут пригодиться и для укладывания шампуров вместо мангала.

Ни одна поездка на природу не обходится без шашлыка или любого другого блюда, приготовленного на огне. Лучше заранее предусмотреть, какой именно источник огня будет в центре всех событий. Костер – это не всегда удобное решение вопроса, а вот походная печь пригодится в любую погоду. Несмотря на доступность и обилие представленных моделей в туристических магазинах, всегда можно соорудить походную печку самостоятельно. Главное, что для этого понадобится минимум времени и материалов.

Отдыхая на природе, вам рано или поздно потребуется огонь – чтобы подогреть консервы, сварить кашу или вскипятить чай. Разумеется, можно разжечь открытый костер, но порой отсутствие леса или дождь не позволяет сделать это. На помощь приходит походная печь, своими руками сделанная и этими же руками доставленная! О том, как изготовить такую конструкцию, мы поговорим в сегодняшней статье.

Для чего нужны походные печки?

Походная печь является эффективным «заменителем» костра. Но вот для нее, в отличие от того же костра, топлива нужно совсем немного. Это могут быть:

1. сухие ветки;
2. древесная кора, щепки, шишки;
3. камыш;
4. угли, оставшиеся после старого костра.

Обратите внимание! Соотношение выделяемого тепла и загружаемого топлива у походной печи в несколько раз выше, чем у костра. Другими словами, при равнозначном объеме топлива количество тепла неодинаково

Выходит, имея одинаковое количество дров, на печке вы сможете приготовить ужин, а на костре сделать это, увы, не получится. Благодаря отечественным умельцам сегодня существует достаточно много различных модификаций походных конструкций. Условно все они делятся на одно- и двустенные. Вы можете их:

1. соорудить на месте отдыха, располагая подручными материалами;
2. сделать заранее, используя старую кастрюлю, консервные банки, листовой металл и проч.

При этом сама походная печь должна потреблять минимальные объемы топлива, быть малогабаритной, легкой, удобной, а также нагревать посуду, а не окружающий воздух.

Преимущества и недостатки печи

Преимущества ракетной печи:

• Способы изготовления печки – сделать печное оборудование можно из подручных средств.

  Популярностью пользуется самодельная ракетная печь из газового баллона. В походных условиях, при определенных навыках, из нескольких консервных банок, можно за 10-20 минут изготовить для себя простейшее устройство для приготовления пищи.

• Внешний вид.

  Зарубежные технологии строительства печки ракетного типа из глины и кирпича, предусматривают установку в помещении. Печное оборудование смотрится стильно. Характеристики печи позволяют эффективно обогревать все здание.

• Теплоэффективность.

  Температура нагрева дымовых газов 1200°С. Выделяемое тепло используется на 92%. Дымовые газы, при прохождении через дымоход – лежанку, остывают практически полностью.

  При условии грамотных теплотехнических расчетов и успешного направления тепла для нагрева теплоносителя, ракетное горение эффективно и экономически выгодно.

Высота дымохода.

Принцип работы заключается в отсутствии принудительной тяги, которая наблюдается в печном оборудовании классического типа. По этой причине, не нужна большая высота дымохода.

Классическая русская печка подключается к дымовой трубе, поднимающейся как минимум на 5-6 метров от уровня грунта. Для «ракеты», достаточно высоты в 1-2 м. Для глиняно-кирпичной конструкции, потребуется рассчитать протяженность горизонтального дымохода.

https://youtube.com/watch?v=O_MoGaQY8Uo

После подробного описания преимуществ, стоит обратить внимание на несколько недостатков:

• Максимальный размер длины топки в печи, 20-30 см. Дрова потребуется заготавливать небольшими поленьями, что не всегда удобно.
• Ракетное сгорание предъявляет высокие требования к качеству топлива: влажности и отсутствию смолянистых отложений. Для топки подойдут дрова с годовой сушкой.
• Ракетное сгорание дров – это эффективный и экономичный принцип работы. При условии, что печка сделана без нарушений, экономичность достигает 40-50%.

Варианты изготовления

С определенным набором оборудования и навыков работы с металлом, смастерить печку-щепоницу будет несложно. Существует несколько актуальных вариантов.

Из барабана стиральной машины

Изношенную стиральную машину реально приспособить под отличный уличный очаг. Для устройства печки понадобится барабан стиральной машины. Отверстия по периметру барабана будут давать постоянный приток кислорода, а также служить в качестве декора.

На схеме указаны возможные размеры изготавливаемой печи.

Материалы и инструменты:

• Барабан.
• Угловая машинка для шлифования и шлифовальное колесо.
• Проволочная щётка.
• Отрезной круг по металлу.
• Металлически уголки и плоские заготовки.
• Термоустойчивая краска.

Инструкция:

1. Для начала нужно вынуть барабан и удалить все загрязнения. Также следует очистить ободок от пластиковых частей.
2. Срезать основной шпиндель и загиб вверху, чтобы изделие выглядело лучше.
3. С помощью шлифовальной машинки убрать все неровности внизу.
4. Удалить остатки старой пены.
5. Смастерить ножки из крепежных элементов, чтобы печка была на расстоянии от поверхности.

6. Завершающим этапом будет покраска печки.

   Щепочница из бака стиральной машины

Из подставки для столовых приборов

С помощью обыкновенной подставки для столовых приборов можно сделать простую печку-щепочницу. Конструкция прослужит долго, т.к. этот кухонный предмет изготавливают из пищевой нержавеющей стали с толстыми стенками.

Чтобы сделать такое сооружение, необходимо взять:

• четыре болта с гайками.
• металлические прутки.
• маркер для отметок.
• болгарку.
• стальные перегородки, металлическая цепочка (по желанию).

Инструкция:

1. В качестве ножек будут болты, которые нужно прикрепить к низу печки. Прутки просовываются через верхние отверстия. Так получается поддон для посуды.
2. Улучшение системы можно произвести с помощью разнообразных подставок. Для этого на ободке подставки намечаются четыре разметки и с помощью болгарки делаются надрезы. В образовавшиеся пазы укрепляют крестовую подставку.

3. Такое же действие следует произвести с низом печки. Это нужно для образования большего подъема и хорошего доступа кислорода.

Вариант 1

Вариант 2

Из банки

Удачным решением для туристических мероприятий может служить применение печки-щепочницы из консервных банок. Плюсы такой конструкции в том, что для сборки требуется минимальный набор средств и малое количество времени.

Для работы понадобится:

• Две консервные банки разного диаметра.
• Нож.

Инструкция по изготовлению:

• Для начала, в банке меньшего размера необходимо сделать отверстия внизу и по бокам, в районе ободка.
• Затем взять вторую банку, сделать отверстия вдоль ободка и удалить дно.
• Просунуть в образовавшееся отверстие банку поменьше.

• Сделать подставку под нагреваемую посуду.

  Этапы изготовления щепочницы из банки

Такая печка будет служить идеальным решением для использования одним или двумя людьми. Несмотря на простоту конструкции и небольшие габариты, в печке из банок создаётся довольно сильный очаг. Также стоит отметить экологичность подобного оборудования.

Складная конструкция

Складная походная печка-щепочница компактна и удобна в переноске.

Для сбора такой печки потребуются плоские металлические детали. В собранном виде складная печка выглядит как небольшой квадратный пакет. Следует помнить, что углы у такого изделия острые, так что укладывать складные печки-щепочницы нужно в специальную сумку или посуду.

Материалы и инструменты:

• Листы из стали (не толще 2 мм) и проволока (не толще 3-4 мм)
• Ножовка по металлу, напильник.
• Дрель, молоток, для загиба стали.
• Пассатижи
• Слесарный кернер.
• Подходящий крепёж.

Чертеж:

Инструкция по изготовлению:

• Используя чертежи для изготовления печки-щепочницы своими руками, необходимо сделать план на бумажном листе.
• Перенести рисунок на металл и правильно вырезать все нужные элементы.
• Просверлить отверстия для проволоки на всех частях стен будущей печки.
• С помощью проволоки собрать стены и дно печки.

• Изготовить сетку для посуды.

  Схема сборки деталей

Изготовить такой агрегат собственноручно нетрудно. Плюс такой конструкции очевиден: печка легко собирается, как конструктор. Использование чертежей значительно облегчает сооружение печи-щепочницы своими руками. Базовые навыки и инструменты позволят создать всегда востребованное сооружение для обогрева и приготовления еды в походных условиях.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков. Конструкция печи с лежанкой

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, — до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Второй – из кастрюль

Используются две кастрюли из нержавейки, размером одна (внешняя) чтобы была намного больше второй (внутренней). Одна вставляется в другую. Во дне внешней вырезаются отверстия так, как показано на фото выше. Делается поддон под другую кастрюлю уровнем выше проделанной дверцы. Можно это делать как на фото слева, а можно подобрать посуду для готовки, чтобы она не проваливалась вниз, как это показано справа.

Если такую её поставить на подставку, то там будет обеспечена максимальная тяга, и дрова прогорят быстро. При этом хорошо горят и не сухие поленья. Для того чтобы уменьшить тягу надо поставить поставить на землю, в топливнике они начнут тлеть – этот режим хорошо подходит на завершающем этапе готовки еды.

Модели для уличного и походного использования

Для подогрева воды и приготовления еды подойдут реактивные печи самой простой модификации, изготовленные из металлической трубы или кирпича. Их без труда делают своими руками для хозяйственных нужд.

Для изготовления металлической варочной уличной печки достаточно двух труб, соединенных коленом под прямым углом. К конструкции привариваются ножки из арматурных стержней и подставка под посуду (чтобы между дном емкости и срезом трубы имелся зазор для выхода дыма).

Уличная ракетная печка из труб

Такую конструкцию совершенствуют, вставив в горизонтальную трубу еще одно колено с трубой, высота которой должна быть меньше дымоходной части – она будет выполнять функцию вертикального топливника.

Еще более функциональная модификация – походная печка из трубы прямоугольного сечения с приваренным под углом топливником (он же служит зольником). Такую печь ракету своими руками по чертежам изготовить достаточно просто.

Походная ракетная печь Робинзон с подставками для посуды

Для изготовления простейшей уличной реактивной печки из кирпича потребуется 5 минут времени, 20 целых кирпичей и еще две половинки. Плюс металлическая подставка под посуду.

Чертеж печи Робинзон с подставкой для посуды

Такую печку сначала требуется вывести на рабочий режим – прогреть трубу, сжигая бумагу и щепки, поскольку в холодной трубе газ застаивается, мешая топливу хорошо разгореться. Когда труба прогреется, при розжиге дров появится мощная тяга.

Реактивная печка из кирпичей

Немного истории

Печь щепочница, судя по всему, была изобретена русскими золотоискателями на Чукотке, когда туда через Аляску (тогда еще российскую) начали поступать американские консервы. После перехода Аляски в собственность США наших соотечественников там осталось немало; фамилия главного героя одного из известных рассказов Джека Лондона аляскинского цикла – Суварин. Американским старателям – первопроходцам Клондайка щепочница была известна как Russian Can Stove (русская баночная печь).

Свойства щепочницы как средства выживания в полной мере оценили сталинские зеки. От них о щепочнице узнали и вертухаи НКВД. В довоенных наставлениях по выживанию для разведчиков есть инструкции по изготовлению щепочницы. Печкой Бонда ее прозвали благодаря сценаристу одной из серий бондианы – заядлому охотнику, рыболову и туристу-одиночке. Сценаристу тому и актеру, сыгравшему в той сери агента 007 нужно безо всяких обиняков сказать большущее спасибо. Эйнштейн однажды выразился: «Если у вас есть яблоко и у меня есть яблоко, и мы ими обменяемся, то у каждого из нас останется по яблоку. А если у вас есть идея и у меня есть идея, и мы ими поделимся, то у каждого из нас станет по две идеи». Идея Russian Can Stove уже во времена освоения Клондайка спасла жизни десяткам людей; к настоящему времени их число, во всем мире, вероятно, измеряется сотнями, если не тысячами.

Вариант №4. Конструкция из нескольких консервных банок

Вначале вам нужно подготовить три консервных банки (две меньшего размера и одну – большего). После этого возьмите такие инструменты:

1. ножницы для металла;
2. асбест;
3. маркер.

Выполните следующие действия.

Шаг 1. Сделайте заготовки. Возьмите большую банку, отступите от днища примерно 20 сантиметров, приложите туда банку поменьше и обведите маркером. Должен образоваться ровный круг.

Шаг 2. По этому кругу вырежьте отверстие, сделайте так, чтобы банка входила в него, но с трудом.

Шаг 3. В банке поменьше сделайте аналогичное отверстие. Меньшую поместите в большую.

Шаг 4. Сделайте на одной стороне банки параллельные надрезы примерно в 2-3 сантиметра.

Шаг 5. Возьмите крышку от большой банки, проделайте в ней отверстие для маленькой. Отшлифуйте срезы.

Шаг 6. На стенке банки сделайте вертикальные прорезки примерно на 1,5-2 сантиметра.

Шаг 7. Пустоты между банками засыпьте асбестом, после чего закройте крышку и загните металл.

Шаг 8. Возьмите кусок жести и сделайте из него полку для дров, закрепите ее.

Шаг 9. Теперь только приделайте ручку, чтобы удобно было переносить конструкцию. Все, походная печь своими руками готова! Можете покрасить ее.

Особенности конструкции и ее преимущества

Как мы выяснили, походная печка является крайне полезным устройством, без которого трудно обойтись на рыбалке или просто в отдыхе за городом. Если говорить о стандартных печах с колосниками, то они нуждаются в больших объемах дров по причине хорошей тяги. Словом, топливо быстро сгорает.

А вот в конструкциях без дна, где дрова лежат непосредственно на земле, горение замедляется, угли подолгу тлеют, а после загрузки новой порции разгорание происходит моментально. Но тяга в таком случае плохая, да и тепло практически не аккумулируется.

В походных конструкциях с подставками тяга максимальна. Если блюдо, которое планируется приготовить, следует варить на слабом огне, то печку нужно попросту поставить на землю, перекрывая тем самым колосник. В таком случае поступление кислорода ухудшается, горение замедляется, а время, соответственно, продлевается. Но вне зависимости от конструкции все печки подобного типа обладают существенными достоинствами, среди которых:

1. экономичность;
2. универсальность и автономность от погодных условий;
3. эффективность;
4. компактность;
5. длительное горение без образования дыма;
6. удобство в использовании и транспортировке;
7. регулировка мощности;
8. безопасность;
9. производительность.

Также добавим, что ввиду того что дрова сгорают изнутри, корпус печки разогревается несильно. Его даже можно немного подержать в руках, благо древесина эффективно изолирует тепло

Но в работе с открытым огнем, конечно же, всегда нужна осторожность!

Вариант №4. Конструкция из нескольких консервных банок

Вначале вам нужно подготовить три консервных банки (две меньшего размера и одну – большего). После этого возьмите такие инструменты:

1. ножницы для металла;
2. асбест;
3. маркер.

Выполните следующие действия.

Шаг 1. Сделайте заготовки. Возьмите большую банку, отступите от днища примерно 20 сантиметров, приложите туда банку поменьше и обведите маркером. Должен образоваться ровный круг.

Шаг 2. По этому кругу вырежьте отверстие, сделайте так, чтобы банка входила в него, но с трудом.

Шаг 3. В банке поменьше сделайте аналогичное отверстие. Меньшую поместите в большую.

Шаг 4. Сделайте на одной стороне банки параллельные надрезы примерно в 2-3 сантиметра.

Шаг 5. Возьмите крышку от большой банки, проделайте в ней отверстие для маленькой. Отшлифуйте срезы.

Шаг 6. На стенке банки сделайте вертикальные прорезки примерно на 1,5-2 сантиметра.

Шаг 7. Пустоты между банками засыпьте асбестом, после чего закройте крышку и загните металл.

Шаг 8. Возьмите кусок жести и сделайте из него полку для дров, закрепите ее.

Шаг 9. Теперь только приделайте ручку, чтобы удобно было переносить конструкцию. Все, походная печь своими руками готова! Можете покрасить ее.

Видео – Изготовление походной печи

В качестве заключения

При планировании отдыха на природе все предметы обихода нужно предварительно предусмотреть. Разумеется, походную печку можно приобрести в любом специализированном магазине, но гораздо приятнее сделать ее своими руками. Ведь это даст возможность сэкономить деньги и воплотить свои фантазии, отлично скоротать время на свежем воздухе. Удачи в работе!

Как топить печь-ракету

Ракетная печь, как и теплогенераторы с верхним горением, работает с высокими характеристиками только в том случае, если её дымоход является достаточно горячим. Поэтому перед тем как загрузить в топку основное топливо, агрегат нужно хорошо прогреть (если, конечно, имел место длительный простой и печь успела остыть). Для этого применяют любое «быстрое» топливо, например, опилки, бумагу, солому и пр., которое закладывают в поддувало.

Затихание гула или изменение его тональности свидетельствует о том, что печь достаточно прогрета и в топку можно закладывать основное горючее. Поджигать его не нужно — оно разгорится от углей, оставшихся после прогорания «быстрого» топлива.

Растапливают печь-ракеты через топливник

Настраиваться под внешние условия и качество топлива, как, например, Bullerjan, реактивная печь не умеет. Регулировку приходится брать на себя пользователю. После закладки основного топлива заслонку поддувала нужно полностью открыть, а как только агрегат загудит — прикрыть до появления шелестящего звука.

В дальнейшем по мере сгорания топлива заслонку приходится прикрывать всё сильнее, все так же добиваясь тихого шелеста. Если прозевать нужный момент, в топку начнёт поступать избыточное количество воздуха и пиролиз в жаровой трубе из-за остывания промежуточной газовой смеси прекратится. При этом печь напомнит о себе «ракетным» гулом.

Какую печь лучше использовать летом?

Летом печь нужна больше для разогрева и приготовления пищи, чая, кофе. Тянуть газовые баллоны или дровяные печки нет смысла – обогрев палатки не нужен.

Лучшим решением станет спиртовая мини-печь для палатки. Небольшой вес, компактные размеры позволяют каждому члену туристического похода брать свою самодельную печку.

Единственный недостаток в сравнении с готовыми фирменными конструкциями – отсутствие возможности транспортировать печку с залитым горючим. Но это не существенный недостаток – положить пузырек спирта в рюкзак не составит труда. Печи длительного горения используют для зимней палатки.
