Функции модуля
Возможности определяются тремя факторами:
- Количество подключаемых датчиков и каналов управления
- Прошивкой контроллера, определяя уровень контроля и управления.
- Наличием обратной связи, управление котлом отопления.
Термометры, датчики давления или угарного газа могут быть цифровыми или аналоговыми, однако подключение определяется возможностями интерфейса контроллера. Чаще для GSM-модуля характерно подключение аналоговых датчиков, выдаваемых определенный уровень сигнала или меняющих свое сопротивление.
Цифровые интерфейсы управления и передачи данных почти не используются для управления котлом отопления, зато позволяют подключить к устройству такое оборудование, как охранный контур или бытовая техника, которая оборудована интерфейсом RS-485, RS232 или даже USB.
В качестве обратной связи, то есть управления котлом, используется блок реле, способных попросту включать или выключать питание газового отопительного котла или переключать режимы, если у блока управления котлом имеются соответствующие выводы.
В минимальном наборе модуль GSM способен контролировать и передавать пользователю показания установленных датчиков температуры. Этого вполне достаточно, чтобы знать фактическую температуру в помещении, на улице и контролировать нагрев теплоносителя непосредственно в котле. На основании этих данных уже можно судить о качестве работы котла, определить работает он или нет, и хватает ли его нынешней установки для поддержания заданной температуры в помещении.
Обычным набором функций является отправка смс сообщения или звонок пользователю с передачей информации:
- По запросу. Передаются показания датчиков, установленных в системе.
- По граничному условию.
В первом случае пользователь отправляет смс на номер, установленный в GSM-модуле с определенным кодом, или звонит и через голосовое управление запрашивает текущее состояние датчиков. В ответ он получает голосом или смс сообщением данные о фактическом значении датчиков.
Модуль самостоятельно передает показания пользователю или установленный формат сообщения, если показания одного или нескольких датчиков вышли за установленный предел. Можно задать минимальное и максимальное допустимое значение для каждого датчика, и если текущее значение выйдет за указанный диапазон, то пользователю придет об этом сообщение.
Например, если датчик температуры установлен непосредственно в котле для изменения температуры теплоносителя, то для него задаются пределы минимального и максимального допустимого значения. Допустим оптимальный нагрев воды – 75°С. Тогда если температура опуститься ниже 50°С, значит, возникла внештатная ситуация, и по какой-то причине котел перестал греть
Уже не особенно важно, что случилось, важно, что пользователю необходимо незамедлительно проверить оборудование и не допустить охлаждения дома
В расширенном списке функций GSM-модуля могут быть такие услуги:
- Удаленная настройка установленных ограничений и пороговых значений для датчиков.
- Управление котлом, включение/выключение, изменение целевой температуры воды.
- Сигнализация о наличии или отсутствии электричества.
- Сигнализация о срабатывании подключенных охранных систем, если блок используется не только для котла отопления, но и для сигнализации.
- Расширенное управление котлом. По значению установленных датчиков в помещении, в котле и на улице контроллер по заданному алгоритму управляет мощностью котла так, чтобы при любом изменении погоды в доме поддерживалась оптимальная температура.
gsm модуль для котла котелок
Главная / GSM МОДУЛЬ ДЛЯ КОТЛА – КОТЕЛОКПредставляем Вашему вниманию альтернативу сложным системам мониторинга и управления отопительными котлами – gsm модуль “КОТЕЛОК” производства компании ИПРо. Возможности gsm модуля: 1.
Контроль температуры с помощью встроенного и подключаемого термодатчиков позволяющих измерять температуру в помещении и на теплоносителе. 2. Управление котлом отопления с помощью встроенного реле мощностью до (220Вольт).
Отправление оповещения в виде СМС о состоянии отопительной системы, о сбое в работе котла, пропадании электричества.
Стоимость gsm модуля 3990 рублей.
Для настройки модуля просто наберите номер и начните управление.
Хотите узнать о возможности подключения Вашего котла к gsm модулю КОТЕЛОК?
Благодаря дистанционному управлению бытовыми устройствами, контроль над автономными системами отопления может выполняться не только вручную, но и удаленно.
Обратите внимание
Причем это относится не только к дачам и баням, но и к большим загородным домам и коттеджам, для отопления и поддержания микроклиматических условий, которых, требуется многочасовая работа нагревательного оборудования.
Благодаря наличию полной автоматизации современные отопительные котлы не прекращают работать даже во время долгого отсутствия хозяев и в этом случае им не помешает дополнительная система управления, контроля и предупреждения аварийных ситуаций. Какие могут быть ситуации? Смотрите сами:
- Утечка/перебои подачи газа
- Повышение/понижение давления
- Затухание газовой горелки
- Протечка теплоносителя
- Перебои в работе “теплого пола”
- Перегрев отопительной системы
- Обмерзание отопительного контура
- Отключение/резкие скачки электроэнергии
- Резкое изменение погодных условий
Во избежание подобных обстоятельств и создан GSM-модуль для котлов отопления “Котелок”. GSM-модуль для котлов представляет собой систему с управляющим контроллером, которая не только оповещает владельцев дома о работе отопительных устройств, но и контролирует их работу посредством удаленного управления.
Несмотря на НЕВЫСОКУЮ СТОИМОСТЬ – всего 3900 РУБЛЕЙ (!), модуль обладает широкой функциональностью и имеет целый спектр неоспоримых преимуществ:
- оперативное получение информации о возникшей внештатной ситуации
- возможность отправки информации на несколько телефонов
- постоянная дистанционная работа в автономном режиме
- доступ к управлению только у владельцев модуля
- автоматическое обновление информации при каждом включении модуля
- систематизация сведений получаемых с датчиков
GSM-модуль для котла отопления “Котелок”, поможет вам значительно облегчить вашу жизнь, сэкономить время и нервы. Вам больше не придется беспокоиться о том, не замерзли ли трубы зимой, не произошла ли утечка газа – вы всегда будете в курсе! Если у вас за городом живут пожилые родители, “Котелок” позаботится об их безопасности и тепле даже в самую суровую зиму.
Управление конвектором по GSM
Еще один вариант удаленного управления обогревателем – с помощью GSM розетки. Он отлично подойдет для тех мест, где нет интернета.
Телеметрика Т4 – как раз и создана для подобных задач. Это розетка со встроенным GSM модулем, подача питания на которой управляется с помощью СМС команд. В комплекте с данной розеткой имеется датчик температуры. Благодаря ему и встроенному термостату можно установить температуры включения и отключения электропитания и автоматизировать работу отопления. Дополнительно доступен режим работы по расписанию, в котором розетка поддерживает заданную температуру в определенное время.
По мощности подключаемых приборов тут тоже полный порядок – до 3.5 кВт, чего хватит для подключения большинства обогревателей.
Плюсы и минусы
GSM-модуль однозначно перспективен. Поэтому все большее число отечественных производителей выпускает котлы, на которые устанавливается такой прибор.
Преимущества GSM-модуля:
- Для управления работой котла не требуется присутствие людей. Достаточно послать СМС, чтобы отрегулировать микроклимат дома, в квартире или на даче.
- Постоянный контроль без опасности возникновения аварий.
- Полная информированность о происходящем, включая аварийные ситуации.
К числу минусов использования относятся такие:
- Высокая стоимость. Перед тем как купить подобный прибор, взвесьте все за и против. Оцените, требуется ли вам столько автоматики и будет ли она правильно функционировать в вашем регионе.
- Попадание за пределы действия домашней сети (выезд за границу), создает проблемы с роумингом. СМС могут не доходить или доходить не вовремя. Это создаст проблемы с управлением. Плюс, СМС, которые будет отсылать GSM-модуль, влетят в копеечку. В таких случаях рекомендуется поручить заботу о системе отопления родственникам или друзьям.
Схема подключения gsm модуля
О предназначении GSM модулей
Из-за возросших требований к уровню комфорта и стремительного темпа жизни появилась необходимость в удаленном управлении разного рода устройствами в доме, к которым относятся котлы отопления. Невзирая на автоматическую работу современного отопительного оборудования и его способность поддерживать требуемую температуру без человеческого вмешательства, нестандартные ситуации все же иногда возникают.
Дистанционное управление котлом отопления
И экстренно корректировать работу прибора, быстро принимать решение нужно, если:
- погодные условия резко изменились;
- есть риск того, что отопительный контур будет заморожен;
- есть перебои с подачей газа либо случилась его утечка;
- теплоноситель протек;
- отключилась подача электричества;
- система теплого пола неправильно функционирует;
- резко повысилось давление;
- газовая горелка потухла;
- отопительное оборудование перегрелось.
Как работает GSM модуль
Благодаря использованию модуля пользователь получает максимально полную информацию с наружных датчиков, подключенных к контроллеру с помощью портов. Есть несколько способов управления котлом, обмена данными и изменения температурного режима:
- через СМС-сообщения;
- через мобильное приложение;
- голосовыми командами;
- при помощи сайта производителя.
Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования
Контролируя температуру в комнатах, GSM модуль также может быть дополнен и вспомогательными датчиками – к примеру, для сигнала о затоплении, воспламенении, проникновении посторонних и проч. Благодаря своевременным оповещениям на сотовый отреагировать можно максимально быстро. А это, в свою очередь, помогает сэкономить деньги, в особенности – в случае разморозки контура или срабатывании вспомогательных датчиков.
Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показатели
Sapsan GSM PRO
Принцип работы
Многие современные системы бытовой техники оснащаются мобильной связью и интернетом. Это существенно упрощает жизнь владельцам электронных приборов — них пропадает необходимость постоянно подходить к аппарату и выставлять нужные настройки. Техника сделает все сама благодаря дистанционному контролю. Внутри прибора должен быть установлен специальный gsm-модуль. Приспособления выпускаются отдельно, они подходят под большое количество газовых котлов и помогают управлять ими на расстоянии.
Согласно комплектации, управление электрическим прибором будет происходить через смс или приложение. Вся информация о работе передается по каналам сотовой связи, поэтому для эксплуатации необходим смартфон.
Стандартный набор оборудования в комплекте
В зависимости от модели газового котла, комплектация прибора может отличаться. Стандартным набором оборудования считается:
- Термостат. Основной рабочий элемент системы, который позволяет осуществить управление газовым или электрическим котлом с телефона. Разнообразные модели термостатов оповещают о критических ситуациях с помощью sms или wifi. К модулю можно подключать беспроводные датчики, микрофон, звуковую и световую индикацию.
- Крепежное основание. Представляет собой базу под крепление модуля. Располагать ее можно как вертикально на стене, так и горизонтально на поверхности.
- Блок питания. Необходим для работы модуля, разные по вольтажу блоки питания обеспечивают разным сроком эксплуатации прибора.
- Gsm – антенна. Позволяет принимать даже слабые сигналы, зачастую крепится на металлическую поверхность за счет магнита.
- Батарея резервного питания.
- Термодатчик. Работает в определенном диапазоне температур, зачастую от -40 до +99 градусов. Может иметь погрешность измерений, которая указывается на упаковке товара.
- Винтовые клеммники. Необходимы для самостоятельного подключения модуля.
- Sim-карта. Некоторые производители не кладут карту в набор, давая покупателям возможность самостоятельного выбора оператора.
Беспроводное управление отоплением с помощью телефона – удобный и быстрый способ отрегулировать настройки и выставить необходимую температуру. В некоторых моделях производитель добавляет манометр, датчики утечки газа, датчики движения и протечки воды.
Какими котлами можно управлять?
Встроенный или навесной модуль работает за счет получения и переработки информации и передачи ее пользователю. Функция обратной связи в виде текстовых сообщений реализуется во многих системах: Бугатти, Висман, Zond, а также Протерм. Многие производители предлагают к покупке универсальные модули, которые работают дистанционно с целым списком моделей.
Пример подключения электрического котла
Модуль поддерживает предварительно заданные настройки и быстро реагирует на изменения параметров. Если случается чрезвычайная ситуация, то приспособление немедленно оповестит об этом пользователя с помощью текстового сообщения.
Сценарии работы и выгоды от использования
В системе управления котлом дистанционно заложено несколько сценариев работы. Каждый из них предполагает использование определенной температуры, режимов контроля зачастую три:
- Автоматический. Пользователь заранее предусматривает настройки, по которым будет работать газовый котел. В конце дня система формирует отчетность и предоставляет ее владельцу прибора с помощью сообщения.
- Ручной. Пользователь сам отправляет кодовые слова или осуществляет звонок, чтобы изменить параметры настроек котла. Если есть желание узнать температуру в доме, а также степень прогревания помещений – можно воспользоваться данным режимом связи.
- Тревожный. Данный режим предусмотрен для оповещения пользователя онлайн при возникновении нештатных ситуаций. Например, образовалась протечка воды или газа, запредельно изменилось давление, сбой электросети или случилось задымление – встроенный модель самостоятельно отправит оповещение на мобильник.
Внешний вид системы GSM управления котлом
Главным преимуществом является хорошо налаженная система работы: нет необходимости постоянно подходить к агрегату и выставлять значения. Безопасность – еще один плюс, так как пользователь всегда будет в курсе о поломках. Экономия ресурса – еще один важный момент: когда дома никого нет, температура может быть минимальной. Удаленное управление – самый надежный и комфортный способ контроля за показателями.
Популярные модели
GSM-сигнализация Sapsan
GSM-модули необходимо подбирать в зависимости от типа котельного оборудования и предъявляемых требований к контроллеру.
Самыми известными моделями являются:
- Кситал GSM с модификациями 4Т, 8Т и 12Т.
- Sapsan Pro 6 – для любого котельного оборудования, подключение 10 номеров.
- Telcom 2 – только для De Dietrich, до 5 номеров.
- Vitocom 100 – только для Viessmann, можно подключить не более двух номеров.
- Logomatic PRO GSM – только для Buderus, максимальное количество номеров – 16 штук.
Система контроля «Кситал»
На рынке GSM-сигнализаций для отопительного оборудования бесспорным лидером является система Кситал.
Это мощная комплексная система удаленного управления, поскольку во многих случаях охватывает не только отопление, но и безопасность жилища.
Модуль аккумулирует данные о температуре в помещении, бассейне, давлении в контурах, собирает показания от датчиков безопасности, одновременно регулирует температурный режим помещения в заданном диапазоне.
GSM-модуль для котла Кситал 4Т
Существует несколько модификаций Кситал – GSM-4Т, GSM-8Т и GSM-12Т. Они отличаются между собой количеством контрольных зон – 4, 8 и 12.
В каждый прибор аналоговый термодатчик, а также по пять внешних цифровых датчиков, которые непрерывно ведут измерение температуры. Через 30 секунд после срабатывания датчиков, Кситал отправит по телефонным номерам сообщение (можно настроить отключение оборудования при срабатывании сигнализации).
Пользователи могут регистрировать до 10 номеров, в том числе и обычных – городских.
Порядок запуска
Первоначальный запуск системы довольно прост, нужно только выдержать последовательность действий:
- Вставить в контроллер чистую sim-карту.
- Включить в электрическую сеть адаптер питания.
- Позвонить по мобильному телефону на номер вставленной sim-карты.
Контроллером создаются начальная настройка, шаблоны списков рассылки голосового дозвона, с помощью АОНа в них будет внесён и номер вашего телефона. Запуск системы завершён.
Примерно через минуту можно сделать контрольную проверку. Для этого снова позвонить на sim-карту контроллера. После сброса звонка должно прийти ответное sms-сообщение с информацией о температуре в котле и в помещении, состоянии входов контроллера, наличие сети и взятии объекта под охрану.
В комплекте поставки «Кситал» предусмотрен аккумулятор, с помощью которого модуль может продолжать работу при отключении от электрической сети. Рекомендуем заблаговременно обзавестись бесперебойником для газового котла, так как аккумулятора модуля хватает лишь на короткое время.
Максимальная эффективность работы всей системы обеспечивается не только оптимальной схемой её подключения и наличию автоматики, но и от места установки и технических параметров батарей отопления. В этом смысле вертикальные радиаторы отопления обладают множеством преимуществ.
Какую программу выбрать для гидравлического расчета системы отопления?
Лучшие устройства по соотношению цена-качество
Учитывая возросший спрос на модули для газовых котлов, не стоит ориентироваться только на их стоимость. Большой спрос всегда активизирует мошенников. Увеличивается вероятность того, что дешевый аналог производился в одном из подвалов Поднебесной.
Существует множество известных брендов, а также компаний с менее звучными именами, которые поставляют на рынок качественное, сертифицированное оборудование. Наличие сертификата и гарантии – залог надежности оборудования высокого качества.
Среди наиболее надежных компаний, предлагающих модульные системы по доступной цене, можно выделить лидеров:
- Vaillant;
- Micro Line;
- Viessmann;
- Buderus;
- Протерм;
- Телеметрика;
- Кситал;
- Эван.
Zont h 1v
Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.
Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.
Protherm
Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.
КотелОк
Бюджетная, но достаточно функциональная модель. Модуль дистанционного управления предоставляет возможность настроить систему всего за одну минуту. Для настройки достаточно совершить всего один звонок на сим-карту, которая имеется в модуле. В комплекте всего один термодатчик с возможностью подключения одного или нескольких аналогов. В автоматическом режиме сохраняет заданные параметры на протяжении недели и оповещает владельца в случае непредвиденных сбоев для своевременного удаленного решения задач любой сложности.
Эван gsm climate
Модуль предназначен для дистанционного управления котлами и отопительной системой. Есть возможность с его помощью создавать комфортную температуру для каждого помещения в отдельности, регулировать систему теплого пола. Удаленная недельная настройка для оптимального потребления газа и электричества. Также осуществляет контроль над техническим состоянием котла, всей системы, оповещая владельцев о возможных проблемах и методах их устранения.
Телеметрика т3
Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.
Умный часовой 4
Портативный, с приятным дизайном модуль предназначен для дистанционного управления котлом, теплым полом. Поддерживает оптимальный температурный режим по заранее заданным параметрам. Управление осуществляется дистанционно при помощи собственного смартфона. Оснащен системой экстренного оповещения в случае возникновения непредвиденных ситуаций. Встроенный микрофон позволяет контролировать ситуацию в собственном доме в момент отсутствия владельцев.
Кситал gsm 4т
Готовое решение для постоянного контроля над температурой, напряжением, давлением системе отопления. Настраивается быстро при помощи смс оповещений. Совместим с различными газовыми и электрическими котлами.
Отличия моделей
Прежде чем рассмотреть модельный ряд Wi-Fi реле Sonoff, отметим, что на рынке РФ можно встретить их в оранжевый и синих упаковках. Фактически это одно и то же изделие, но модели в оранжевом дизайне не что иное, как адаптация для отечественного рынка, реализуемая под брендом World On, более подробную информацию и отличия мне так и не удалось найти. Но отмечу, что кроме «соноффа» World on предлагают и дополнительные товары такие, как герметичный бокс-чехол с защитой IP66, например, для использования изделия под водой или на улице. В то же время светло-синие упаковки — оригинал от ITEAD.
Упаковка от World On (слева) и ITEAD (справа)
Перейдем к обзору основных моделей в линейке:
- Basic 10A — базовая модель в линейке. Как видно из названия, выдерживает ток до 10А, или мощность до 2.2 кВт. Диапазон рабочих напряжений 90-250В. Диапазон допустимых температур при эксплуатации температура эксплуатации от 0°С до 40°С. Стандарт беспроводной связи — 802.11 b/g/n, Размеры корпуса: 88*38*23мм.
- RF — аналогична предыдущей, но может управляться с помощью радиопульта, работающего на частоте 433MHz. Он не входит в комплект поставки, но эти пульты распространены в различных устройствах и есть возможность привязать любой.
- Dual — двухканальное, то есть можно подключить не одну, а две нагрузки. есть два каналов. Удобно если нужно независимо друг от друга включать разные электроприборы и не нужно устанавливать два Sonoff Basic. Однако есть нюанс — максимальный ток для 1 потребителя 10А, а для двух потребителей не 20, как можно подумать, а лишь 16 ампер. Учтите это при выборе. Размеры несколько возросли — 114*52*32мм.

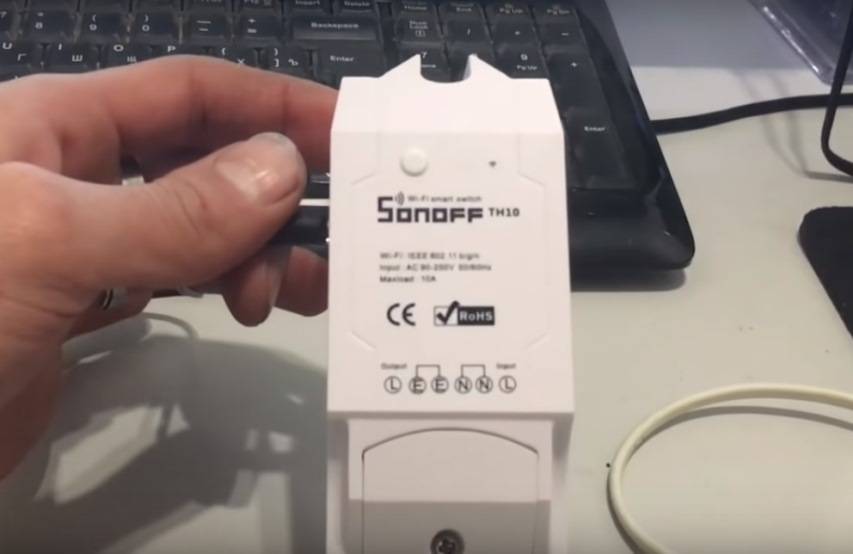

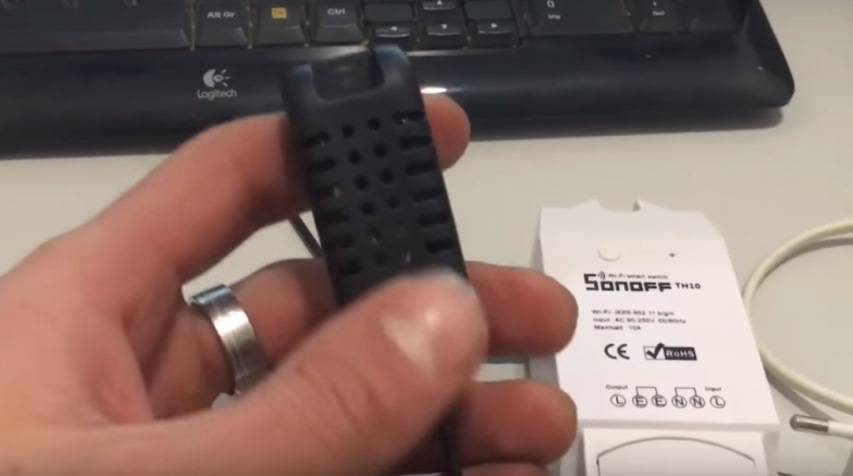

- TH10/TH16 — к этим моделям можно подключить датчики температуры и влажности, а именно: DHT11, AM2301, DS18B20. Последний может измерять только температуру. Датчики подключаются к реле с помощью разъёма 3.5 мм (стандартный для наушников), расположенного на боковой панели. Отличия TH10 от TH16 в максимальном токе нагрузки — 10А и 16А.
- POW 16А — особенность этой модели — возможность наблюдения потреблённой нагрузкой мощности (ежедневные и ежемесячные отчеты), что может быть полезно, если вы будете управлять работой обогревателей, например. Есть и продвинутая версия — POW R2, которая «умеет» показывать величину напряжения в сети и какой ток потребляется нагрузкой в текущий момент. Размеры корпуса: 114*52*32мм.
- 4ch PRO — самая крупная модель в линейке, предназначена для установки на DIN-рейку в электрощите, где занимает целых 8 модулей (размер корпуса — 145*90*40мм). С помощью Sonoff 4ch можно управлять 4 электроприборами мощность по 2.2 кВт каждый (10 А/канал).
- амый большой по размерам вариант в линейке. Основной особенностью в характеристиках управлять 4-мя каналами потребителей с мощностью 2200Вт, то есть 10А на канал.
Возможности GSM-систем дистанционного управления температурой дома.
Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять
посредством SMSкоманд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSM–Climate компании “ЭВАН”. Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании “ГАЛАН”. Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров Teplocom–GSM от компании “БАСТИОН” позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMSкоманд.
GSM-системы являются удобными устройствами для владельцев загородных домов и мы считаем, что жизненно необходимы тем, кто бывает в своих домах нерегулярно, наездами, особенно в холодное время года. Благодаря GSM контроллерам дистанционного управления Вам больше не нужно будет приезжать в холодный дом, включать отопление вручную и пол дня ожидать пока прогреется дом. Вам потребуется только заранее отправить вашему котлу сигнал о включении или поднятии температуры, и Вы приедете уже в теплый дом. Дополнительным плюсом установки системы удаленного контроля является функция оповещения об отключении электричества. Получив сообщение о пропадании питания, Вы успеете среагировать достаточно быстро, чтобы спасти вашу систему водоснабжения и отопления от промерзания.
Лучшие известные производители и модели: характеристики и цены
«Котел ОК»
Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.
Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.
Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.
Стоимость: 3 990 руб.
КСИТАЛ GSM 4Т
Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.
Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.
Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты
Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T»
Стоимость: 8 640 руб.
В каких случаях является незаменимым стабилизатор напряжения для газового котла и как его выбрать
ЭВАН GSM CLIMATE
Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.
Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.
Стоимость: 6 780-8 840 руб.
ZONT H-1V
Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.
В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.
Стоимость: 7 400-9 200 руб.
С какими котлами работает
Перед покупкой модуля нужно выяснить, поддерживает ли котел отопление подключение подобного устройства. Такая поддержка есть далеко не во всех моделях.
Для подключения девайса подойдут автономные системы с принудительной циркуляцией теплоносителя (то есть оснащены насосом). При этом необходима переработка системы безопасности с целью предотвращения прорывов в местах подключения модуля.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Если модуль имеет датчик температуры воздуха, то его можно использовать и с другими типами котлов. Правда, за счет измерения t за пределами системы он будет работать чуть менее точно.
Особенности эксплуатации в различных типах котлов
Устройство имеет специфику эксплуатации в разных типах систем отопления:
- При применении в электрокотлах возможно отслеживание напряжения. Также девайс может подать сигнал о коротком замыкании.
- При использовании с несколькими котлами одновременно прибор может обобщать информацию от них. Это актуально при применении на производстве или в хозяйственных помещениях.
- В пеллетных котлах, работающих на древесных гранулах, модуль может регулировать подачу топлива в систему.
Элементы, входящие в состав системы управления котлом отопления
Основным элементом системы может стать модуль марки Sonoff TH10. Данный прибор изготавливается в Китае, и приобрести его можно на АлиЭкспресс за какие-то 900 рублей.
К прибору подключается электронный термометр.
В нижней части корпуса прибора Sonoff подключаются необходимые для работы кабели. Все подключения выполняются по схеме, изображенной в нижне части корпуса. Один из кабелей – это шнур питания с обычной 2-штырьковой вилкой. Вторым проводом прибор Sonoff соединяется с пускателем.
Предназначение прибора Sonoff TH10 состоит в том, чтобы по команде, получаемой со смартфона, подавать питание на пускатель или отключать его. Как понятно по его маркировке, прибор способен выдержать ток не более 10 А или нагрузку в 2,2 кВт.
Этим прибором нельзя пользоваться как обычным дистанционно управляемым выключателем. Если его использовать таким образом, то напряжение 220 В будет подано сразу на плату газового котла, от чего она однозначно сгорит.
Чтобы этого не произошло, в состав самодельной системы входит пускатель. Это несложное устройство стоит порядка 200-300 рублей. И купить его можно в любом магазине электротоваров.
В пускателе имеются две пары контактов. При запитывании первичных контактов вторичные контакты устройства замыкаются. Причем напряжение на вторичных контактах отсутствует.
Что же касается термостата газового котла, то, как известно, он замыкает или размыкает контакты, подавая напряжение питания или отключая его.
