Выбираем стабилизатор напряжения для защиты газового котла

На что ориентироваться при выборе

В продаже представлены десятки модификаций, отличающиеся размерами, принципом работы и ценой. При выборе желательно учесть все важные параметры. Среди основных:

  • мощность;
  • экономичность;
  • уровень шума;
  • скорость преобразования тока;
  • долговечность;
  • размеры;
  • способ крепления;
  • размеры.

Прежде чем купить прибор, нужно решить, будет ли стабилизатор установлен на отдельный котел или ему придется обслуживать целое здание. Последний вариант удобен для многоквартирных домов. Выбор зависит и от типа газового котла. Перед покупкой нужно заглянуть в паспорт прибора, в некоторых случаях производитель сам рекомендует определенные типы стабилизаторов.

Стабилизаторы напряжения для газовых котлов — как выбрать тип и мощность

Рассчитать необходимую мощность электростабилизатора для одной единицы техники значительно проще, чем для всего дома. Достаточно заглянуть в прилагающиеся паспорт или инструкцию, где указаны электрические характеристики и найти значение активной мощности, обычно составляющее от 90 до 180 Вт.

фото с сайта 1swissru-consultinggroup.com

Нужно учитывать, что встроенный циркуляционный насос работает за счет электродвигателя, пусковая мощность которого может значительно превышать активную. Если в паспорте указана пусковая мощность, то дальнейшие расчеты ведутся исходя из нее. Но если этой цифры найти не удалось, то следует знать, что пусковая мощность превышает активную в 3-5 раз, а значит в среднем она составит от 270 до 900 Вт, в зависимости от модели.

Полученная цифра не является конечным результатом, так как ее необходимо умножить на коэффициент мощности – cosφ, который для данного типа устройств обычно равен 0,75-0,8. Полученный результат и будет равен полной мощности, на которую должен быть рассчитан стабилизатор. Если заниматься подсчетами лень, то можно говорить о том, что производительность в 0,8-1 кВА с лихвой покроет потребности любого котла.

Производители рекомендуют предусмотреть 25-30% запас мощности устройства, так как работа на пределе технических возможностей повлечет за собой быстрый износ деталей и, как следствие, сократит срок его эксплуатации.

Механизм, обеспечивающий стабилизацию вольтажа, во многом определяет целевое предназначение прибора, его технические возможности и стоимость. Исходя из этого параметра представленные на рынке электростабилизаторы можно классифицировать на следующие типы:

  • Релейные;
  • Электромеханические (сервоприводные);
  • Электронные.

Несмотря на то, что релейный тип является самым простым принципом работы, а стоимость таких устройств – наиболее демократичной, для газовых котлов такие стабилизаторы полностью подходят. Показатель точности выходного напряжения у релейных устройств составляет 5-10%, хотя отдельные производители выпускают модели с 3-5% отклонением. Для чувствительного оборудования такой показатель недостаточен, и светотехнические или медицинские приборы будут работать с перебоями.

Как мы уже говорили, отопительные приборы допускают 10% отклонения от нормативных значений, и более критичны к резким скачкам вольтажа. Из этого следует, что скорость стабилизации значительно важнее ее точности. Показатели скорости у релейных моделей очень достойные – за 1 секунду некоторые из них способны довести до нормы колебание в 100В.

Расположение котла в неотапливаемом помещении также не повлияет на его работу, так как релейные механизмы сохраняют работоспособность при низких температурах. Потребители также ценят тот факт, что такой тип не требует регулярного сервисного обслуживания. Для долгосрочной эксплуатации придется только производить замену реле по мере их износа.

фото с сайта stabilizator.ua7.biz

Электромеханические устройства отличаются высокоточной стабилизацией с отклонением от нормативных значений вольтажа до 1,5%. Соблюдение такой точности не имеет смысла в рассматриваемом нами случае, а сочетание с довольно скромной скоростью стабилизации в 10 В/с делает электромеханические агрегаты абсолютно непригодными для такой задачи.

На вершине иерархии находятся электронные стабилизаторы, обеспечивающие мгновенное выравнивание и безупречную точность показателей выходного напряжения. Кроме того, такой механизм дает возможность использовать при максимально широком разбросе подаваемого элетропитания, значения которого могут лежать в пределах от 85 до 305 В. Конструктивные элементы электронных устройств не подвержены износу, что гарантирует 20-летний термин эксплуатации. Собственно, единственным ограничением к их установке может послужить высокая стоимость, которая, как известно, понятие очень субъективное.

Подытожив, можно говорить о том, что возможностей релейных и электронных стабилизаторов достаточно для обеспечения безопасности отопительного оборудования. Именно такой стабилизатор напряжения для газового котла — лучший. Электромеханический принцип работы в данном случае будет полностью непригоден.

Критерии выбора

Параметры сети

Напряжение в сети не всегда составляет ровно 220 вольт. Часто оно колеблется, бывает то меньше, то больше. На большинстве техники это не сказывается, но для чувствительных приборов, таких как котлы, необходима точная регулировка входящего напряжения. В среднем колебания в сети составляют около 5% от основного показателя, но могут повышаться и до 10%. В таком случае необходим соответствующий стабилизатор – для стабильных сетей достаточно точности прибора равной 10%, а вот для тех мест где колебания более ощутимы подойдут только 1% стабилизаторы.

Величины нагрузки

Поскольку большинство котлов – однофазные, их производители указывают суженный диапазон напряжения: от 210 до 230 вольт. Для такого устройства достаточно отклонения напряжения всего в 10%, что бы оно вышло из строя. Поэтому, стоит подобрать такой тип изделия, который подойдет именно под вашу сеть.

Быстродействие

Чем выше этот параметр стабилизатора, тем он лучше. Быстродействие отвечает за скорость реакции прибора на падение напряжения и соответственно на то, останется котел исправным, или же будет нуждаться в ремонте или замене.

Рабочий диапазон

В вопросе диапазона напряжений, лучший вариант стабилизатора тот, который покрывает наибольшее их количество. В таком случае вы не прогадаете с выбором, а котел останется в рабочем состоянии, не зависимо от того, при каких условиях он будет работать.

Количество ступеней

Для стабилизаторов в которых отсутствуют механические элементы количество ступеней является решающим фактором, который влияет на их точность и быстродействие. Чем больше количество ступеней в приборе, тем больше его надежность и шире сфера применения.

Способ установки

Стабилизаторы могут быть установлены на пол или смонтированы на стену. Последний вариант более приемлем, поскольку плоский прибор на стене намного удобней и эргономичней, чем напольный вариант, который занимает больше пространства.

Допустимая температура

Допустимая температура, при которой допустимо использование большинства стабилизаторов – от +5 до +40 градусов Цельсия. Это минимальное и максимальное допустимые значения. Эксплуатация в других условиях возможна только при исполнении прибора в защитном кожухе.

Системы защиты

Стабилизатор должен быть оснащен системой защиты от перегрузки. Дело в том, что при длительной работе с пониженным напряжением, меньшим чем 170 вольт, он может попросту перегореть. Поэтому, для избегания подобных поломок он должен самостоятельно выключаться в случае предельной нагрузки.

Расчет мощности необходимого устройства

В среднем, мощность газового котла составляет 100-200 ватт. Но эта величина может колебаться, в зависимости от марки и типа котла, поэтому для того, чтобы выбрать правильный стабилизатор ее необходимо уточнить по паспорту агрегата.

Правила подключения стабилизаторов для газового котла

Производители четко оговаривают, как надо правильно устанавливать и подключать стабилизатор. Во-первых, место установки должно быть сухим. Во-вторых, монтаж производится так, чтобы к прибору был свободный доступ. При этом необходимо учитывать, что сам стабилизатор охлаждается за счет окружающего воздуха. Поэтому свободного места должно быть много. А значит, устанавливать его в шкаф или ящик запрещено. В-третьих, установка должна производиться подальше от места складирования пожароопасных материалов.

Делаем правильный выбор стабилизатора

Однофазный прибор подключается к обычной розетке. Никаких требований по данной позиции не предъявляются. Вилка с выходным напряжением подключается к розетке, которая расположена на корпусе газового котла, а точнее, на его блоке управления.

Подводя итог всему вышесказанному, необходимо отметить, что вопрос, нужен ли стабилизатор для газового отопительного котла энергозависимого типа, сегодня уже не стоит. Прибор необходим, чтобы отопительное оборудование работало корректно. Ведь всем известно, какие скачки напряжения присутствуют в отечественных электрических сетях.

Самое главное — это с учетом его технических характеристик правильно выбрать марку нужного прибора. Поэтому выбирайте именно по ним и не думайте, какой нужен стабилизатор, какой марки и типа.

Мощность нагрузки и 2 параметра увеличения тока

Производительность СН в документации указывают в ВА. Показатель путают с Ваттами. Это говорит о том, что если на устройстве написано 500 ВА, то это не значит, что он обеспечит качественную работу оборудования, имеющую мощность в 0,5 кВт.

В квартирах обычно котлы употребляют около 150 Вт в рабочий режим. Но при включении задействуется несколько дополнительных нюансов, увеличивающих ток:

  • зарядка платы;
  • запуск электродвигателя.

Когда происходят эти процессы, нагрузка на стабилизатор повышается в 5 раз — это 450-750 ВА. Стабилизатор примет этот процесс за короткое замыкание.

Подбирать для себя нужно модель, имеющую мощность в 5 раз превосходящую рабочие потребности котла. Если не соблюдать этого требования, котел просто не включится и придётся приобретать новый стабилизатор. Также стабилизатор будет постоянно находиться в режиме перегрузки, а потому скоро сломается.

Технические характеристики популярных моделей

Касательно страны производителя приобретаемого прибора, нет смысла зацикливаться на слове «Китай». Сегодня на полках магазинов можно увидеть технику абсолютно одинакового внешнего вида с разными названиями.

Наиболее верная стратегия — приобрести аппарат известной марки, не соблазняясь меньшей ценой нового производителя. При этом модели российского производства ЭНЕРГИЯ, ШТИЛЬ, БАСТИОН ничуть не уступают по качеству IEK, LUXEON и латвийской РЕСАНТА. Для примера приводим паспортные данные стабилизаторов напряжения РЕСАНТА.

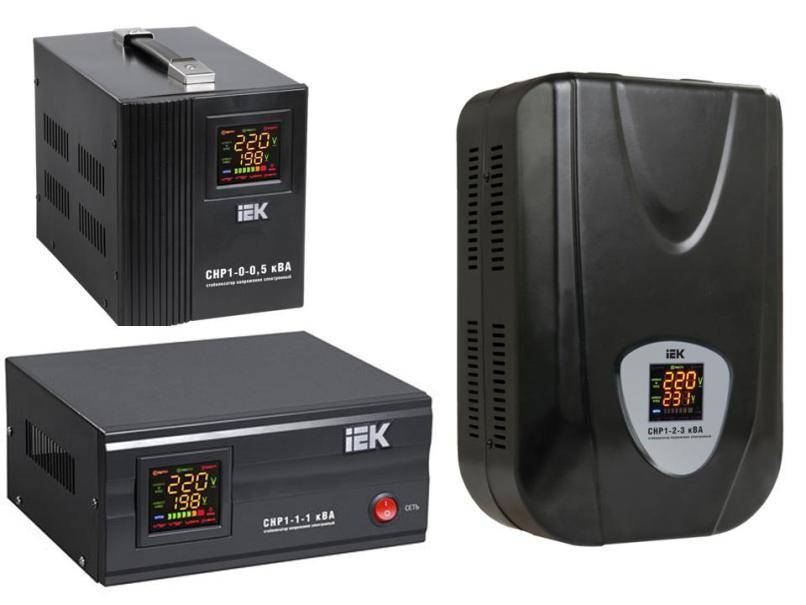

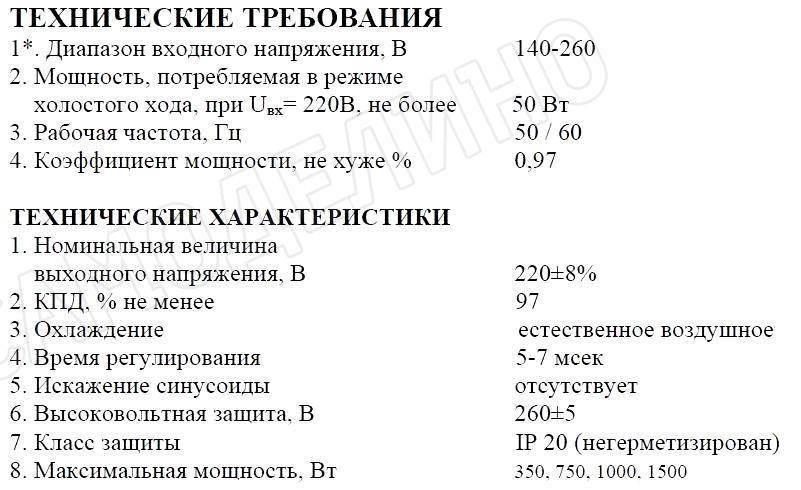

Широко известна в нашей стране марка ИЭК. Оцените внешний вид и характеристики данной серии стабилизаторов.

Интересна таблица массы и габаритов стабилизаторов в зависимости от мощности на примере марки ИЭК. Как видите, агрегат мощностью 2 кВт весит почти шесть килограммов.

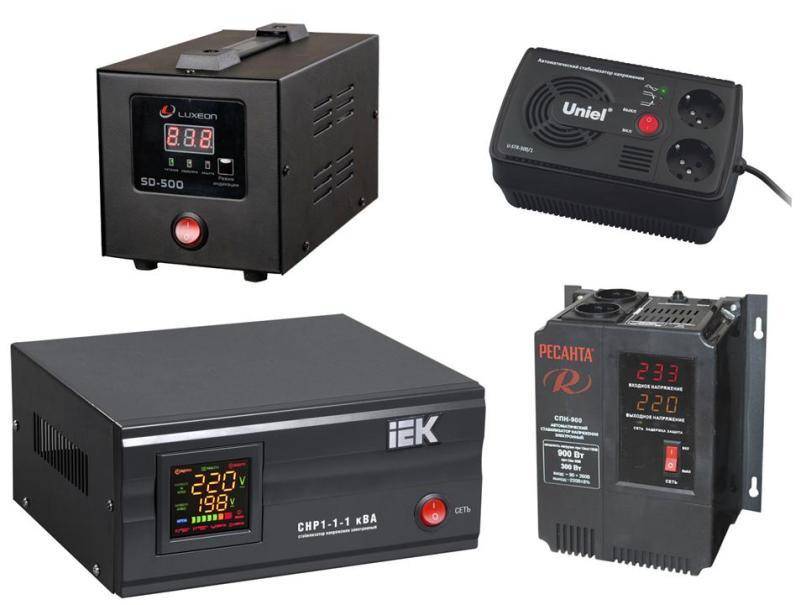

Хорошо подходят для защиты газового котла стабилизаторы небольшой мощности БАСТИОН. Вашему вниманию предлагается два исполнения по внешнему виду и технические характеристики приборов этого типа.

Для решения вопроса о том, какой именно стабилизатор выбрать, рекомендуем посмотреть нижеследующий видеоролик. Надеемся, что Вы примите верное решение, а, значит, в доме будет всегда уютно и тепло.

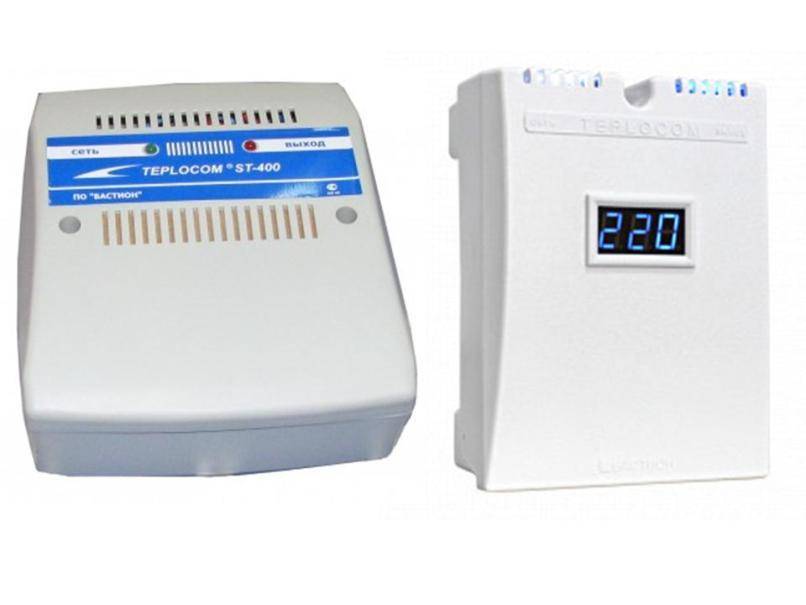

Бастион Teplocom ST-555 – суперкомпактная конструкция

Малогабаритный прибор стабилизации напряжения. Нивелирует перепады входных параметров электросети. Модель специально сконструирована для защиты системы отопления и отдельных узлов, в том числе, газовых котлов. Имеет выносную розетку на гибком кабеле.

Стабилизатор рассчитан на эксплуатацию в условиях подвала при повышенной влажности. Предусмотрена защита от попадания молнии.

Плюсы:

  • Супер малые размеры, легко устанавливается, мало весит.
  • Полностью выполняет свои обязанности, достаточно точен.
  • Яркая светодиодная индикация, ночью заменяет ночник.

Минусы:

  • Громкий, очень хорошо щелчки, когда работает.
  • Плавает выходное напряжение, наблюдается нестабильность в работе.

Типы стабилизаторов

Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:

  1. Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
  2. Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
  3. Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

  1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
  2. Диапазон выходного напряжения прибора.
  3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

  1. Эстетичный внешний вид.
  2. Маленькие размеры и достаточная мощность.
  3. Возможность настенного или напольного размещения.
  4. Простота и надежность.
  5. Бесшумность в работе и надежный тепловой режим работы.
  6. Электронное исполнение.
  7. Цена стабилизатора должна оправдывать его технические характеристики.

Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

Производители электронных и механических стабилизаторов

Популярные модели стабилизаторов зарубежного и отечественного производства:

Характеристики \ МодельСНАП-500VEGA-50-25РЕСАНТА АСН-2000Shteel-1000
СтабилизаторМеханическийЭлектронный
Мощность500 Вт500 Вт2000 Вт1000 Вт
Скорость регулировки, сек1,00,30,5-0,70,2
Входное напряжение150-250 В172-288 В140-260 В132-260 В
Точность напряжения на выходе стабилизатора, %10,51,52,5
ЗащитаНетЕстьЕстьЕсть
Рабочая температура-5/+40°С-25/+45°С0/+45°С+5/+40°С
Срок эксплуатации1-3 года7-15 лет5-10 лет10-20 лет
Габариты175x190x140 мм275x425x260 мм100x183x240 мм240x170x120 мм
Масса4 кг16 кг4,2 кг6 кг
Гарантийный срок обслуживания1 год5 лет2 года5 лет
ПроизводительКНРИталияРоссияУкраина
Стоимость30 $600 $700 $140 $

Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.

Надежность и ремонтоспособность

Надежность оборудования определяется многими факторами. Самыми явными из них являются качество и количество комплектующих элементов, применяемых при производстве изделий.

Если исходить из того, что производители и тех и других стабилизаторов гарантируют высокое качество элементной базы, то следует оценить количественную составляющую.

Крепёжные изделия, краску и другие малосущественные компоненты в расчет не берем. Сравним количество электроэлементов.

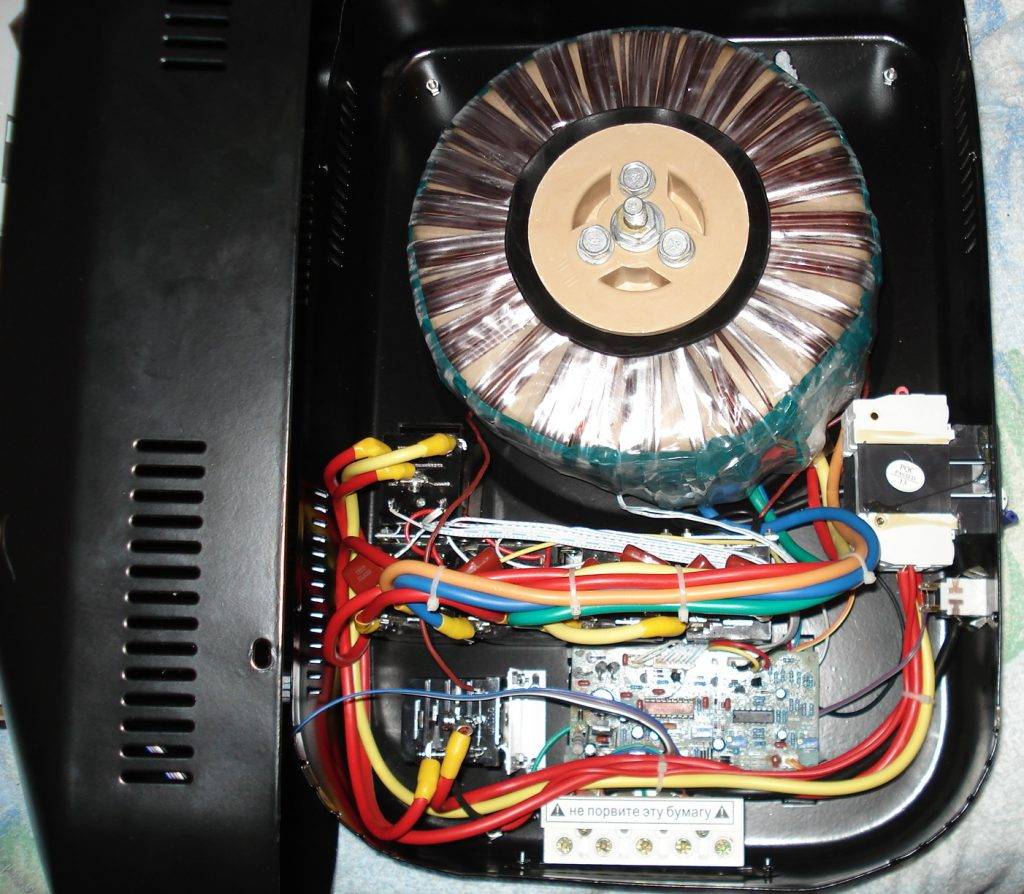

Классический стабилизатор построен проще и включает в себя от 50 до 80 элементов и выделяет при работе минимум тепла.

В инверторном комплектующих в 3 — 5 раз больше и выделение тепла весьма существенно, что обусловливает необходимость наличия большого радиатора или вентилятора.

А теперь немного теории. Надежность изделия зависит от надежности каждого входящего элемента и количества этих элементов. Кроме того, повышение температуры на 10 градусов снижает надежность (в литературе приводятся различные цифры, вплоть до уменьшения срока службы в 2 раза).

Если принять надежность одного элемента равной 0,99, то суммарная надежность трех элементов составит: 0,99х0,99х0,99=0,97 (т.е. вероятность отказа 3%), а при наличии 10 элементов этот показатель будет равен 0,90 (т.е. вероятность отказа 10%).

Конечно, современные элементы имеют надежность выше 0,99, но тенденция снижения надежности при увеличении количества элементов весьма показательна.

Можно возразить, что при наличии большого количества элементов наши телевизоры, компьютеры, стиральные машины нормально работают годами. Но не стоит забывать, что бытовая техника работает далеко не полные сутки, а стабилизатор, не выключаясь, должен работать постоянно.

Практика эксплуатации классических стабилизаторов показывает, что они могут работать 10 лет и более. По инверторным моделям такой статистики пока просто нет. Мы знаем, что любая, даже самая качественная, техника порой требует ремонта. И потребителю небезразлично, насколько легко или сложно будет этот ремонт осуществить.

В течение гарантийного периода и при наличии доступной сервисной службы ремонт будет сделан по крайней мере бесплатно, хотя сроки, скорее всего, будут зависеть от сложности ремонта. А в иных случаях могут возникнуть проблемы, связанные с ремонтопригодностью изделия.

Ремонтопригодность стабилизаторов определяется несколькими параметрами.

Это плотность монтажа, легкость или сложность доступа к элементам. Это необходимость наличия того или иного оборудования для демонтажа и монтажа ремонтируемого изделия, наличия приборов и стендов для его наладки и тестирования. Это доступность элементной базы в случае необходимости замены неисправных деталей. И, конечно же, требования к квалификации ремонтного персонала.

Классические релейные стабилизаторы имеют низкую плотность монтажа и их элементная база не предполагает редких и дефицитных микросхем. Используемые приборы просты, а в качестве стенда обычно можно просто использовать ЛАТР. Поэтому требования к квалификации ремонтного персонала не особенно высоки, можно сказать, что достаточна квалификация на уровне гаражного радиолюбителя. Понятно, что при таких условиях ремонт не будет большой проблемой для потребителя.

С инверторными стабилизаторами картина совершенно иная. Компоновка здесь плотная, и основная масса элементов – это SMD, специализированные микросхемы. Для монтажа и демонтажа SMD потребуется приобрести специальное оборудование, а замена таких микросхем невозможна без хорошей паяльной станции. Кроме того, сами эти элементы не всегда можно будет легко приобрести, а в небольших населенных пунктах их покупка будет практически нереальна. Из оборудования обязателен осцилограф с приличной полосой пропускания. Понятно, что квалификация персонала должна быть не ниже инженера. И скорее всего придется обращаться к производителю.

Тип стабилизатора

Сам по себе прибор предназначен для стабилизации входного напряжения и выдачи его в сеть в виде 220 или 380 В (выходное напряжение). Выбор стабилизатора напряжения для газового котла начинается с подбора типа (конструктивного исполнения) устройства:

  • Тиристорные и семисторные. Здесь переключение контактов выполняют полупроводники — тиристоры и семисторы. Они способны, как соединять цепь, так и размыкать ее. Благодаря этому можно подключать к прибору мощные потребители. В отличие от релейных моделей, тиристорные менее шумные при переключении контактов и имеют высокую точность срабатывания. Однако для них требуется дополнительное охлаждение, так как они сильно греются. Из-за такого дополнительного охлаждения устройства получаются более дорогими и громоздкими.
  • Инверторные. Инверторные или «двойного преобразования» стабилизаторы являются лучшими в качестве передаваемого выходного напряжения. При помощи выпрямителя ток преобразуется из переменного в постоянный, а затем благодаря инвертору, обратно в переменный. Это позволяет получить высокоточный сигнал на выходе при плохом непостоянном сигнале на входе. Инверторные стабилизаторы отлично подходят не только для газовых котлов, но и для электроники и бытовых приборов. Главным их недостатком есть немаленькая стоимость, но этот момент не критичен, если нужно сохранить жизнеспособность котла и электроники. Из хороших и относительно недорогих можем посоветовать Бастион Teplocom ST-400 Invertor — хорошо работает с котлами разных производителей.

Электромеханические. Регулировка напряжения здесь осуществляется сервомотором, который двигает угольную щетку по обмоткам трансформатора. Такое конструктивное решение обеспечивает плавность переключения. Однако есть взаимосвязь между силой скачка и скоростью срабатывания: чем сильнее скакнуло напряжение, тем больше витков щетке нужно пройти по обмотке. То есть при больших скачках увеличивается время отклика. Если в вашей сети небольшие и нечастые скачки, тогда электромеханический агрегат вам подойдет. Например, можно купить Ресанта АСН-500/1-ЭМ. В противном же случае возьмите релейный или инверторный аппарат.

Комбинированные (гибридные). Это смесь релейных и электромеханических агрегатов. Небольшие скачки устраняет сервомотор, а от высоких защищает реле. Такие аппараты значительно лучше, чем чисто релейные или электромеханические. Однако стоят больше обоих. В наш рейтинг стабилизаторов напряжения для газового котла обязательно войдут комбинированные модели.

Также существуют еще феррорезонансные устройства. Однако они уже устарели и довольно редко используются в работе, поэтому на них останавливаться мы не будем.

Какой тип прибора предпочесть

В продаже можно найти навесные или напольные стабилизаторы. Модели могут работать от постоянного или переменного тока, встречаются однофазные или трехфазные варианты. При выборе стоит учесть репутацию производителя, но покупать импортную продукцию не обязательно. Вполне качественные стабилизаторы выпускают и отечественные компании. Они предлагают широкий диапазон моделей по гораздо более доступным ценам, бонусом станет многолетняя гарантия.

Все стабилизаторы можно разделить на:

  • электромеханические;
  • релейные;
  • симисторные;
  • тиристорные.

Каждый вариант имеет свои плюсы и минусы. Чтобы выбрать нужную модель, стоит соотнести возможности прибора с потребностями конкретного газового котла, его размером, расположением, принципом установки и условиям обслуживания.

Электромеханический стабилизатор работает по принципу автомобильного трансформатора.  Бегунок движется по обмоткам прибора с помощью серопривода. Напряжение регулируется постепенно, при частых, но незначительных колебаниях силы тока агрегат без труда поддерживает необходимый диапазон, не допуская резких скачков. Прибор имеет компактные размеры, позволяющие подобрать идеальный вариант для любого газового котла. Возможно крепление на стене или установка на полу.

Электронные стабилизаторы переключают обмотки при помощи реле, поэтому их часто называют релейными. Изделия достаточно надежны и при правильном подборе бесперебойно работают несколько лет. Конструкция корпуса хорошо защищает агрегат от пыли, грязи и влаги. Дополнительное обслуживание не требуется, после установки можно забыть о стабилизаторе. К дополнительным плюсам относятся:

  • высокие скорости переключения при скачках напряжения;
  • экономичность;
  • компактность;
  • надежность;
  • доступная цена.

К минусам устройства электронного типа можно отнести ступенчатое регулирование напряжения при выходе, такой вариант подходит не для каждого газового котла. Модели этого типа могут давать сбои при авариях. Однако специалисты отмечают, что даже если сам стабилизатор выйдет из строя, он сохранит рабочие качества газового котла.

Принцип работы симисторного стабилизатора сочетает симисторы и реле. Такой дуэт исключает недостатки электромеханических и релейных моделей, защищая прибор от преждевременного износа. Симисторные стабилизаторы долговечны, надежны, бесшумны. В продаже есть как настенные, так и напольные модели различных размеров.

К плюсам симисторного типа можно отнести длинный гарантийный строк, стандартная модель рассчитана на 8-10 лет бесперебойной службы.  Прибор идеально подойдет для сетей с не слишком частыми сбоями напряжения, но с максимальными перепадами он справляется с трудом. Если сети изношены или в регионе часто бывают грозы, шквалистые ветры и другие погодные катаклизмы, лучше выбрать другой тип стабилизатора.

Для домов, находящихся в зоне риска (аварийные электросети, частые грозы, большое количество новостроек) можно рекомендовать тиристорные стабилизаторы. Сегодня именно они считаются наиболее надежными. Агрегаты преобразователя напряжения этого типа работают на базе тиристорных ключей, искажающих синусоидальную форму тока. Процесс занимает доли секунды, тиристоры включаются и выключаются встроенным в схему процессором. Контроль извне не требуется. Стабилизатор очень надежен, его практически невозможно вывести из строя. При возникновении внештатных ситуаций микроконтроллер отключает прибор. Большинство моделей оснащается электронным табло и системой автоматического отключения. К плюсам этого типа стабилизатора относятся:

  • экономичность;
  • бесшумная работа;
  • компактные размеры;
  • привлекательный внешний вид;
  • моментальная реакция на любые перепады напряжения;
  • высокая степень безопасности;
  • преобразование силы тока в максимально широком диапазоне.

Виды современных стабилизаторов

Некоторые типы стабилизаторов, которые еще недавно пользовались большим спросом, в современной практике не применяются как устаревшие. Промышленностью выпускаются стабилизаторы трёх основных типов. Основным элементом у них является силовой трансформатор, а вся разница заключается в механизме коррекции напряжения сети:

  • Стабилизаторы релейного типа;
  • Электронные стабилизаторы;
  • Электродинамические стабилизаторы.

Релейные стабилизаторы

В стабилизаторах релейного типа изменение напряжения сети осуществляется за счёт коммутации обмоток трансформатора с помощью реле. Количество реле определяет число ступеней регулировки, которое у качественных моделей может достигать девяти.

Качественные релейные стабилизаторы, например, от российской компании «Энергия», обеспечивают на выходе форму сигнала близкую к классической синусоиде, что позволяет использовать такие устройства для питания циркуляционных насосов. Скорость коммутации обычно не превышает 10 мс, а точность находится в интервале 8-10 %, что соответствует параметрам нормальной электросети.

Стабилизаторы электронного типа

Электронный стабилизатор конструктивно отличается от релейного стабилизатора только системой отвечающей за коррекцию напряжения. Коммутация обмоток и, соответственно, изменение напряжения на выходе устройства обеспечивается не электромеханическими реле, а полупроводниковыми ключами.

Скорость срабатывания и реакция на изменение напряжения на входе выполняется за более короткий промежуток времени, чем у релейного стабилизатора. Эта величина может находиться в интервале от 4 до 6 мс.

Сервоприводный стабилизатор

Электродинамический или сервоприводный стабилизатор регулирует величину напряжения на выходе с помощью серводвигателя. На его роторе установлена графитовая щётка, которая может перемещаться по неизолированной обмотке тороидального трансформатора, увеличивая или уменьшая напряжение на выходе. Управление работой двигателя осуществляется блоком контроля напряжения.

Такой стабилизатор обеспечивает плавную и точную коррекцию напряжения. Отклонение от номинала может не превышать 1-2%. Главным недостатком такого устройства является низкая скорость нормализации напряжения. Сервоприводные стабилизаторы, в отличие от других моделей, не имеют ограничения по нагрузке и могут работать с очень мощными потребителями.

Выбирая стабилизатор для газового котла, следует учитывать требования к параметрам напряжения сети, которые можно найти в технической документации на устройство. Некоторые модели очень критично реагируют даже на небольшие перебои в энергоснабжении. При пропадании напряжения микроконтроллер газового котла может отключить всю систему. Для перезапуска блока автоматики потребуется вмешательство специалистов.

Гибридные

Энергия Hybrid СНВТ-6000/3

Плюсы

  • универсальный
  • широкий диапазон напряжений
  • индикация на дисплее
  • надежная сборка

Минусы

высокая стоимость

От 30420 ₽

Трёхфазный аппарат, выпускаемый компанией «Энергия», состоит из трёх однофазных стабилизаторов по 2000 ВА. В устройстве совмещены два типа: электромеханический и электронный, что позволяет работать с напряжением от 105 В до 280 В.

Вольт Engineering ГИБРИД Э 9-1/32A v2.0

Плюсы

  • высокая суммарная мощность
  • байпас
  • понятное управление

Минусы

высокая стоимость

От 17980 ₽

Однофазный стабилизатор превосходно подойдет для установки на даче или в загородном доме для защиты котла и другой бытовой техники. Он предназначен для работы в нестабильных электрических сетях со значительными колебаниями напряжения от 135 до 315В. Предусмотрена функция электронного транзита (байпас).
