Колпак на трубу дымохода: отличие от дымника, козырька и флюгарки, чертежи и схемы, как сделать своими руками

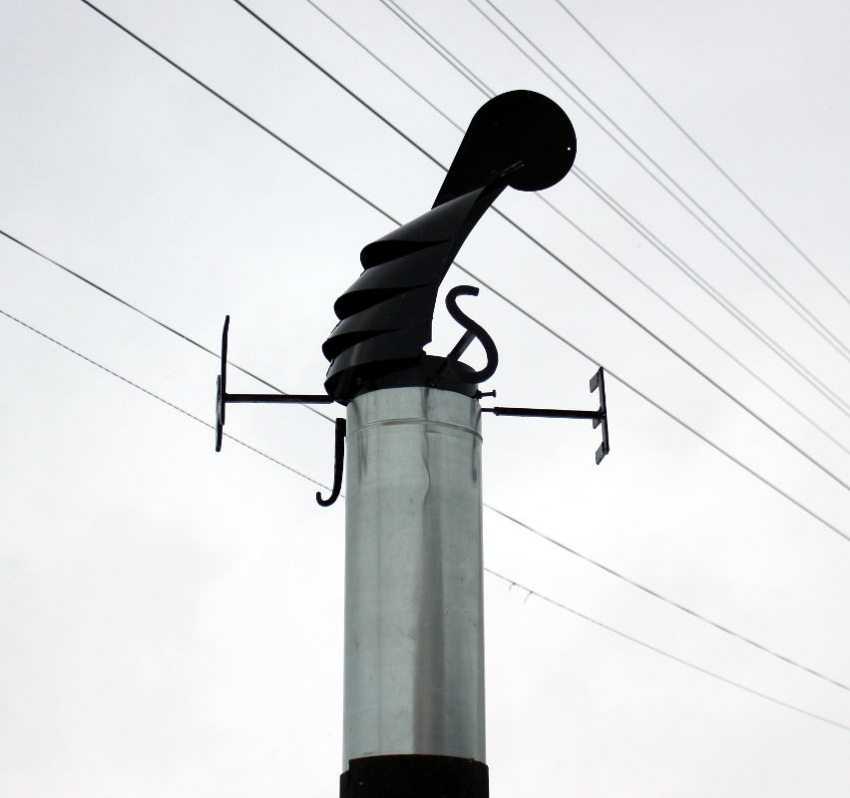

Флюгер-дефлектор

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

1. На картоне чертим развертку главных деталей.
2. Переносим выкройки на металл и вырезаем отдельные детали.
3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

• Резиновая или деревянная киянка
• Гибы
• Молоток
• Брусок
• Зажимы
• Ножницы для работы с металлом
• Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Советы специалистов

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

https://youtube.com/watch?v=GNkwUtv-aNs

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

Дефлектор на дымовую трубу: нужная деталь для дымохода

Дымоотводящие системы являются такими же важными составляющими тепловых установок, как и камины, печи и котлы, которые работают на органическом топливе.

Для правильной работы отопительного оборудования нужно организовать хороший приток воздуха, а также вывод продуктов сгорания.

Дефлектор на дымоходе

Грамотно выполненный и правильно спроектированный дымоход для теплогенератора, который работает без наддува, должен обеспечить естественный и стабильный отвод продуктов сгорания.

Если такие условия не соблюдены, необходимо создать специальную преграду на пути потоков ветра и применить такое устройство как дефлектор дымовой трубы. Это позволит восстановить и усилить тягу, а также возобновить процесс горения.

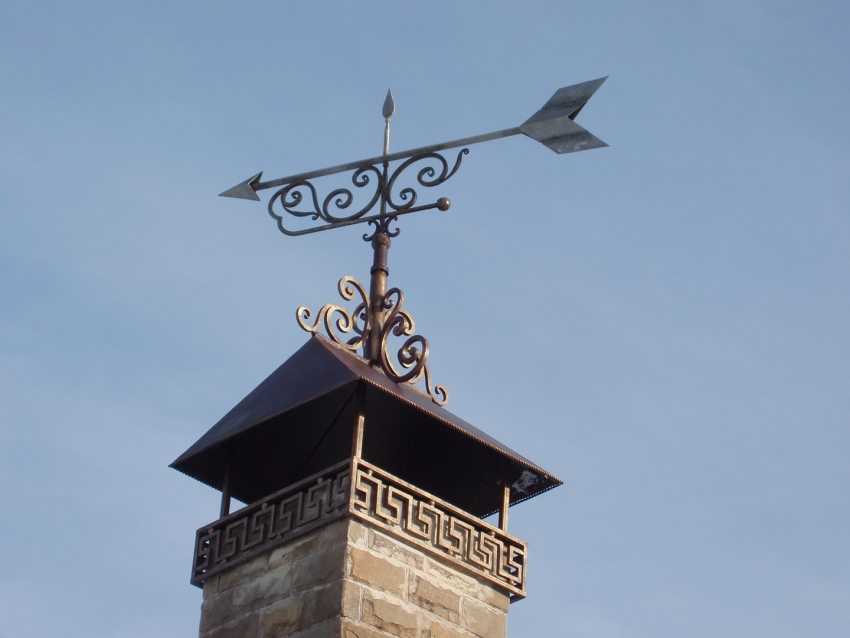

Флюгер на дымоход своими руками

Флюгер представляет собой элемент, который монтируется сверху дымохода. Он не является только декоративным элементом, хотя его наличие придает крыше завершающий штрих. Главное же его предназначение заключается в предотвращении обратной тяги в дымоходе. Из этой статьи вы узнаете о том, как сделать флюгер на дымоход своими руками.

Флюгер или флюгарка – для чего он нужен?

По сути, флюгер или флюгарка – это простой колпак.

Качественно изготовленный флюгер является неотъемлемой частью дымохода, который плюс ко всему делает внешний вид кровли эстетичным и законченным.

Главное его предназначение, это предотвращение появления обратной тяги или задува ветра. В результате при его наличии обеспечивается безопасное эксплуатирование дымохода. Также он защищает от попадания в дымоходную систему осадков в виде дождя, снега и тому подобного. Монтаж флюгера в некоторых случаях необходим и по другой причине. Нередко поднять трубу дымохода до зоны ветровой подпоры не удается, поэтому установка флюгера является хорошим решением.

Обратите внимание! Незащищенная труба дымохода не прослужит долго. Перепады температуры, воздействие осадков, ветер разрушают дымоход, что вызывается сыростью в верхней части трубы

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной.

Типы флюгеров

Флюгеры могут отличаться не только материалом изготовления, но и некоторыми конструктивными особенностями. Среди большого разнообразия типов и моделей флюгеров, сегодня можно встретить:

• зонт на трубу,
• колпак на трубу,
• дымник с установленным флюгером.

Например, можно встретить оригинальные флюгеры в стиле арт. В этом случае на флюгере преобладает большое количество элементов ковки, резных и других деталей. В большинстве случаев для их изготовления применяется металлический профиль, кованый металл или металлический лист в 4 мм, оцинкованная сталь.

Что касается изготовления этого предмета, то этот процесс должен выполняться согласно существующим требованиям пожарной безопасности. По этой причине флюгеры оборудуются специальным экраном, который изготавливается из стали, по толщине превышающей полсантиметра. Данный экран устанавливается от крыши дымохода на расстоянии 40 мм и выполняет функцию защиты от влаги и перегрева. Такой элемент кладется на последний ряд кирпича, благодаря чему кирпичная кладка дымохода сохраняется продолжительное время.

Обратите внимание! При соблюдении технологии изготовления флюгера он будет защищать дымоход от косого дождя/снега. Можно встретить более сложные конструкции, которые отличаются и большей практичностью

Например, можно отметить дымник, имеющий специальное отверстие

Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками

Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками

Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками.

Изготовление и установка

Безусловно, в каждом отдельном случае технология установки флюгера будет отличаться. Это будет зависеть от используемого материала для изготовления дымохода. Например, это может быть асбестоцементная труба. Итак, процесс изготовления состоит из следующих последовательных шагов. Дефлектор флюгер должен выполняться из устойчивых к коррозии материалов. В нашем случае диаметр дымохода равняется 120 мм. Поэтому первым делом закрепляется стойка (4) при помощи гайки М6 (8) и болтов М6 (7) к нижнему цилиндру (9). Затем следует воспользоваться хомутом (5) и прикрепить верхний цилиндр (3). Далее на фальце собирается обратный конус (2). Конусообразный колпак монтируется и устанавливается при помощи специальных заклепок (6).

Конструкция флюгера изготавливается по простой технологии, поэтому эта работа по силам каждому.

Козырек для дымохода своими руками

Первый пример крепления козырька

1. Необходимо взять 4 металлических прутка, из них получатся стойки.

2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Причины дымления трубы

Нередко при использовании дымохода встречается такое явление, как дымление трубы, которое может возникать по следующим причинам:

1. Сильные воздушные порывы, направленные внутрь дымохода. В результате возникает серьезное препятствие, не позволяющее дыму выходить в атмосферу. Тяга снижается, а дым остается в системе, рано или поздно начиная попадать в здание.
2. Слабая работа дымоотвода может объясняться очень просто – если конструкция изначально была рассчитана неверно, то о нормальном функционировании не может быть и речи. Например, установка слишком узкой дымовой трубы обязательно приведет к слабой тяге и недостаточному отводу продуктов сгорания. То же самое можно сказать и о нехватке высоты или неправильном размещении трубы на крыше.

Если от второй причины можно избавиться на этапе проектирования, если дымоход еще не установлен, то с первой причиной обязательно придется столкнуться, поэтому необходимость установки дымохода все же остается.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• усиление тяги в трубе для эффективного прогорания топлива в печи;
• эстетичное дополнение дизайна здания;
• продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

• сталь листовая;
• листовой алюминий;
• медный металлопрокат;
• нержавеющая сталь в листах;
• цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключается в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

• колпак с открывающейся крышкой;
• плоский дымник для трубы;
• колпак с флюгером;
• колпак многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Грибок на дымоход конструктивные особенности и различия

Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков

А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

Грибки для дымохода

Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. . Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

• Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный либо печь, отапливаемая торфом или дровами.
• Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
• Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

Для чего необходим колпак на трубу дымохода

Колпаки на трубе дымохода – достаточно распространенное явление. Тем не менее многие люди заблуждаются касательного того, для чего они необходимы. Бытует мнение, что они защищают трубу от конденсата. Однако, это не совсем так. Испарение и сбор влаги происходит во внутренней части трубы и колпак на трубу дымохода (фото в интернете хорошо демонстрируют принцип его действия) здесь мало чем может помочь.

Для чего же на самом деле нужен колпак на трубу дымохода? Рассмотрим несколько его основных функций:

• защита внутренней части трубы от попадания различных посторонних предметов, пыли и мусора;
• продление эксплуатационного срока службы трубы путем защиты от осадков;
• некоторые колпаки, благодаря своей конструкции, увеличивают тягу в трубе и не позволяют сильным ветрам ее опрокинуть;
• выполняют эстетическую функцию, придавая трубе привлекательный внешний вид.

Кованый козырек на дымоход придает эстетичный облик наружной части трубы. Стоит признать, что большая часть декоративных флюгарок на трубу дымохода вовсе не улучшают функциональные характеристики трубы, а наоборот, снижают эти показатели. Исключением из этого правила можно считать только насадки, имеющие следующие типы конструкции:

1. Флюгеры-дефлекторы.
2. Насадки с аналогичными промышленными вытяжными дефлекторами.

Первый вариант намного эффективнее второго. Полуцилиндрический корпус остается подвижным за счет подшипника. Он может вращаться в зависимости от погодных условий, а как лепесток флюгера фиксирует его так, чтобы он постоянно был повернут к ветру задней частью. Как результат, дымовая тяга увеличивается за счет образуемого разрежения внутри.

Принцип работы второго механизма следующий: внутри самого дефлектора появляется некоторое разрежение, благодаря тому, что поток воздуха, образуемый в результате ветровой нагрузки, огибает оголовок на кирпичной трубе дымохода. В итоге такой «зонтик» функционирует по-разному, в зависимости от погодных условий: в ветреную погоду он усиливает тягу, а в штиль, наоборот, снижает.

Флюгер для дымохода из нержавеющей стали.

На заметку! Весомым аргументом в пользу первого варианта является то, что конструкция дымника на трубу дымохода полностью исключает опасность задувания тяги ветром, что все-таки иногда случается в случае использования второго типа системы.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

• защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
• защита от проникновения птиц и мелких животных в дымоход;
• продление срока службы кирпичной или стальной трубы;
• украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

• конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
• колпак может уменьшать тягу в трубе;
• из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Как сделать дефлектор?

Дефлектор в продольном разрезе

Пример установки дефлектора своими руками на асбестоцементной трубе для дымохода диаметром 120 миллиметров.

1. С помощью болтов М6 (поз.7) и гаек М6 (поз. 8) закрепить на нижнем цилиндре (поз. 9) стойки (поз. 4).
2. К нижнему цилиндру с помощью хомута (поз. 5) прикрепить на 3-4 стойках верхний цилиндр (диффузор) (поз. 3), который книзу расширяется.
3. На фальцах собрать обратный конус (поз. 2).
4. С помощью заклепок (поз. 6) установить конусообразный колпак.

Важно: выкройки деталей зависят от диаметра трубы дымохода, но соотношение размеров элементов дефлектора необходимо придерживаться. В таблице приведены размеры дефлектора в соответствии с размерами трубы для дымохода

В таблице приведены размеры дефлектора в соответствии с размерами трубы для дымохода.

D, мм	W, мм	H, мм
120	240	144
140	280	168
200	400	240
400	800	480
500	1000	600

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы:

• красивый эстетичный внешний вид трубы;
• защита внутренней полости от попадания различного мусора;
• увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
• увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов. В данном случае, исключением будут являться насадки следующих типов:

1. схожие по конструкции на промышленные вытяжные устройства;
2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Конструктивные особенности

Флюгарка такова, что ее крыша всегда является большей площади поперечного сечения дымохода. Благодаря этому она не позволяет осадкам падать внутрь дымового канала.

Колпаки всегда повторяют форму дымоходов. То есть, если дымоотвод представляет собой трубу, то флюгарка имеет круглое основание и круглую крышу. В таких случаях крыша напоминает собой сферу, конус или может быть просто горизонтальным кругом. Все зависит от того, какие архитектурные особенности имеет сам дом. Если же дымоход сделан из кирпича и является квадратным или прямоугольным в поперечном сечении, то такую форму имеет и козырек. Правда, его верхняя часть может быть иной. Очень часто она напоминает собой скатную крышу. Также эта часть может быть полукруглой, как половина цилиндра. Она выглядит очень красиво. Верх флюгарки может представлять собой плоский лист металла.

Любое основание правильных козырьков имеет капельник. Он всегда находится внизу и не позволяет воде стекать по дымоходу.

Также козырек может отличаться:

1. флюгером;
2. крышкой, которую можно открывать;
3. вентиляционным отверстием или соплом;
4. искроулавливателями.

Флюгер часто монтируют на тот колпак, который является цельной конструкцией. Обычно, устройство для определения направления ветра фиксируют на крыше флюгарки. Сам флюгер может представлять собой изображения различных животных, мифических существ, геральдических символов или чего-либо, что может создать человек в своем уме. Этот элемент является чисто декоративным и его монтаж зависит только от желания хозяина.

Открывающая крышка встречается в немногих флюгарках, однако она очень полезна, поскольку позволяет владельцу дома получить доступ к внутреннему пространству дымохода. Многие специалисты рекомендуют провести монтаж на дымоходную трубу именно такого козырька.

Сопло находится в тех флюгарках, которые украшают дымоходы от газовых котлов или печей, сжигаемых газ. В таких колпаках нет крыши.

устанавливают по желанию владельца дома. Эти элементы могут находиться на всех колпаках, за исключением тех, в которых имеется сопло. Искроулавливатели представляют собой металлическую сетку. Производители осуществляют ее монтаж вокруг той части, через которую выходит дым. Этот элемент необходим в домах, через дымоходную трубу которых постоянно вылетает много искр.

Порядок изготовления дефлектора ЦАГИ ↑

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал ↑

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

• размер широкой части диффузора – 1,25d;
• диаметр кольца – 2d;
• высота кольца – 1,2d;
• расстояние от нижней кромки кольца до узкой части диффузора – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

Соотношение размеров насадки ЦАГИ

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

• диффузор;
• входной патрубок;
• кольцо;
• зонт.

Особенности создания шаблонов диффузора и зонта ↑

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

• диаметр дымохода – d1;
• диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
• высота диффузора – H.

Подготовка шаблона зонта

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ ↑

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Вариант переходника для прямоугольного дымохода
