Оборудование для промывки системы отопления – компрессоры и другие установки

Когда нужно проводить обслуживание трубопроводов

Практика показывает, что без регулярного технического обслуживания системы трубопроводов заполняются накипью на 50% от первоначального диаметра. В результате резко ухудшается циркуляция теплоносителя, в системе растет давление – все это создает повышенную нагрузку на отопительный котел и быстро выводит его из строя. Кроме того, накипь имеет минимальную теплопроводность, поэтому эффективность теплообмена резко снижается.

Чтобы предотвратить негативные последствия, необходимо периодически проводить обслуживание и убирать скопившиеся отложения. Эту процедуру выполняют 1-2 раза в год: в идеале чистку желательно проводить до начала и после окончания отопительного сезона. В результате в трубопроводе практически не скапливается накипь, он работает без каких-либо затруднений.

Химическая промывка остается одним из экономически эффективных методов. Она не требует больших затрат и не занимает много времени, использование специального оборудования гарантирует высокую эффективность. Своевременное обслуживание предотвращает серьезные нарушения работы теплообменников и поломки отопительных котлов, системы отопления будут работать максимально результативно.

Насосы для промывки используются повсеместно: это удобное в эксплуатации оборудование, которое позволяет без лишних затрат восстановить оптимальную работоспособность отопительной системы.

Как проводится очистка системы отопления специальным оборудованием

  • Присоединение насосной установки;
  • Подготовка химического раствора для удаления отложений (разведение, подогрев);
  • Заполнение емкости насоса необходимым количеством воды, чтобы корпус насоса был полностью погружен в нее во время эксплуатации и добавление реагента согласно требуемой концентрации
  • Запуск работы установки.
  • Непосредственно промывка системы — реверс (изменение направления потока в ручномавтоматическом режиме)
  • Процесс удаления накипи можно считать завершенным тогда, когда в обратном шланге перестают появляться пузырьки (значит реакция завершилась) и при этом раствор в баке остается кислотным (если раствор не кислотный, это означает что изначальной концентрации реагента недостаточно, в этом случае его нужно будет добавит в раствор). кислотность можно определить с помощью полосок PH. Чаще всего, сервисные службы основываясь на своем опыте определяют степень загрязнения и необходимую концентрацию.
  • Слив и утилизация использованной отработанной жидкости

Цель промывки системы отопления

Основная задача − вымывание скопившихся наслоений в системе. Вода циркулирует по системе, передавая тепло от котла радиаторам. Жидкость находится в замкнутом цикле, порой не меняется годами. Входящие в ее состав соли металлов начинают оседать на стенках радиаторов.

Происходит постоянное наслоение, и оно из года в год только растет. Процесс образования грязи длительный, потому чем раньше начать действовать, тем легче будет справиться с этой проблемой.

При постепенном засорении происходит сужение проходов в трубах. Ухудшается теплопроводность, и на обогрев помещения требуется больше топлива.

Если не обеспечить регулярную чистку, то появятся проблемы следующего характера:

  1. Трубы становятся менее прочными, появляются трещины и течи.
  2. Теплоотдача снижается.
  3. Повышаются расходы на отопление, потому что образовавшаяся грязь сужает проходы трубопровода, повышается расход топлива.
  4. Повышается термическое сопротивление, что снижает общую температуру отопления.
  5. Скорость прохождения теплоносителя уменьшается.
  6. Понижение прочности вызывает непредвиденные разрывы и затопление квартиры или дома грязным кипятком.

Промывочный безмасляный компрессор ПК «БУЧА-К»

Промывочный компрессор БУЧА-К – представляет собой компактное переносное устройство с электронным управлением для промывки линий хозяйственно-питьевого водопровода (систем холодного и горячего водоснабжения) с условным проходом до 2”.

Используется для

  • систем горячего и холодного водоснабжения, подвергшихся коррозии, в том числе
  • систем обогрева пола от илистых и донных отложений
  • солнечных батарей для подогрева воды от илистых и донных отложений, и
  • промывки систем отопления после монтажа или ремонта.
  • Дезинфекции трубопроводов, подготовки трубопроводов к санированию.
  • Испытания под давлением сантехнического и отопительного оборудования.

Конструктивные особенности

Промывочный компрессор БУЧА-К имеет прочную и компактную конструкцию. Габарит установки до 0,5 м позволяет ее свободно перемещать в малых дверных проемах, легко транспортируется одним оператором.

Промывочный компрессор БУЧА-К прост в управлении, блоком управления выбирается более 10 режимов промывки и испытаний. Режимы работы отражаются на цифровом индикаторе: длительность импульса, обратный отсчет времени срабатывания, периодичность подачи гидропневматического импульса.

Материал проточной части оборудования изготовлен из нержавеющей коррозионностойкой стали AISI 304, разрешенной к применению на пищевых производствах.

основные Технические ХАРАКТЕРИСТИКИ БУЧА-К

Параметр ПК БУЧА-К
Мощность, кВт 0,5
Подача, м куб/ч Сетевая вода
Высота, м 50
Рабочее давление воздуха, бар 4…8
Энергия импульса, кДж 1…2
Период гидропневматического импульса регулируемая, мин 0,2-30
Длительность импульса выхлопа регулируемая, мс 10-90
Объем ресивера, л 5,7
Реверсирование потока Быстроразъемными соединениями
Габариты установки (двш), мм 700 x420 x 380
Масса, кг 19

Инновационные особенности

  • ПК BUCHA содержит Импульсный Пневмогенератор (ИПГ) с электронным управлением частотой в диапазоне 0,2…30 мин, энергией выброса до 3 кДж, регулируемой длительностью 0,01…0,09 с и скоростью выхлопа до 300 м/с.
  • Взбучивает осадки и грязь (за счет фронтов сжатия-разряжения на границах импульса регулируемой амплитудой 4…8 бар).
  • Реверсирование потока реализуется быстросъемными соединениями с кранами без потери мощности потока.

Способы

Обычно промывку делают следующими способами:

  1. Водно-пульсирующая смесь. Этот способ промывки проводится при помощи пульсирующей воды и сжатого воздуха. За счет этого, в трубах удаляется отложения, ржавчина, налет, ил, песок. Этот способ промывки обеспечивает снижение затрат на энергоресурсы и увеличивает срок службы элементов отопительной системы. Однако, для проведения этой промывки нужно использовать специальное оборудование.
  2. Биопрепараты. Применения биопрепаратов во время промывки обеспечивает глубокое проникновение в засоренные места и полное растворение всех отложений. При промывании биопрепаратами не нужно отключать всю систему отопления. В качестве биопрепаратов в основном используют суперочистители, которые изготовлены на водной основе. Принцип действия этих препаратов основан на разрыхлении накипи, масляно-грязевых, твердокристаллических, коррозийных и органических отложений.
  3. Пневмогидроудар. Во время промывки этим способом используют специальное оборудование. Этот способ очень удобный, поскольку не нужно разбирать узлы батареи. Также нет необходимости в использовании специальных тросов и химических реагентов. При помощи оборудования в систему подается пневмогидравлический импульс. Основной удар приходится на основной столб теплоносителя с отложениями. Благодаря этому, отложения быстро разрушаются и растворяются. Эффективность этого способа очень высокая. Кроме этого исключены разрывы и трещины в трубах.
  4. Химические препараты. Этот метод очищения основан на применении препаратов с содержанием органических и неорганических кислот. Препараты, попадая в трубу, полностью растворяют накипь, ржавчину, отложения в виде солей.

Выбор устройства для промывки системы отопления

Лучше всего приобрести аппарат для промывки системы отопления с электронным управлением. Это будет не просто насос для подачи раствора или сжатого воздуха. Такой прибор в состоянии проанализировать интенсивность и характер колебаний рабочей среды в контуре. Задачей оператора будет лишь регулирование частоты и мощности импульсов.

В оборудовании также должны быть предусмотрены датчики давления и расхода жидкости, защита от случайного включения. Перечислим некоторые торговые марки, пользующиеся высоким спросом у потребителя:

  • Рокал
  • Ропульс
  • Cillit-Boy
  • Virax
  • RIDGID

Качественными компрессорами можно промыть не только теплосистему, но и водопроводные трубы, солнечные коллекторы, а также систему теплого пола.

Для чего нужна промывка

Чтобы увеличить срок эксплуатации промышленной системы отопления, необходимо знать, для чего нужна промывка отопления и как ее правильно проводить.

В первую очередь, как говорилось ранее промывание системы отопления делают для того, чтобы:

  • выявить изношенность трубопровода и отопительных радиаторов;
  • повысить эффективность работы отопления;
  • предотвратить изнашивание всей отопительной системы, включающей не только батареи и подводящие отводящие трубы, но и циркуляционный насос и его внутреннее устройство.

Очищение отопления от накипи позволяет избежать образования ржавчины на внутренних стенках оборудования, вымывает осадок различного происхождения (известковые отложения, металлические частицы после сварки), удаляет ил. Вышеперечисленные образования приводят к сокращению срока эксплуатации радиаторов, снижению эффективности прогревания воздуха в помещении и в следствии к большим затратам вашего бюджета.

Очень важно для правильного завершения процесса очищения сделать контрольные измерения – скорость циркуляции воды, давление и расход воздуха на участках

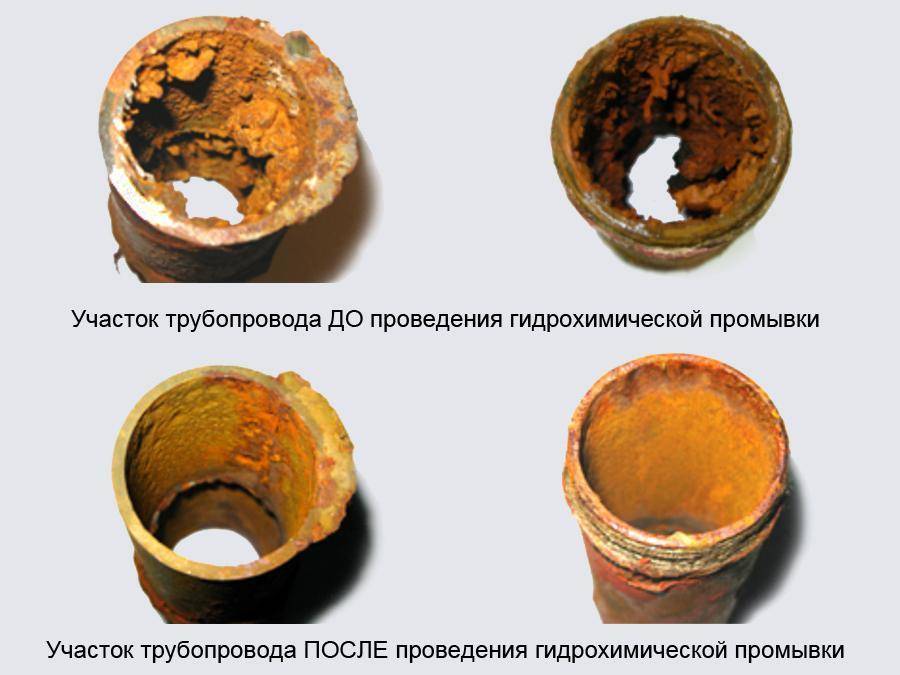

Трубы до и после очистки

Также процедуру по очистке труб от накипи проводят на отдельных участках, для более качественного результата.

Способы очистки

Гидропневматическая очистка отопления.

Вентиль воздухосборника следует открыть, затем заполнить водой все части трубопровода. После того как отводящие и подводящие трубы заполнены, вентиль необходимо закрыть и подать сжатый воздух

Важно одновременно включить подачу смеси воздуха и воды. Об этом рассказывалось в статье о гидропневматической промывке системы отопления

Гидропневматическая промывка считается выполненной, когда через патрубок вытекает прозрачная вода, не содержащая примесей и частиц. Отходы сливаются в емкость. Этот метод подходит для промывки труб горячего водоснабжения и отопления, в том числе.

Способ наполнения.

При таком способе промывке отопления используется следующий алгоритм действий: трубопровод заполняют водой, вентиль закрывают. В противоположную трубу подают воздух под давлением в течение 20 минут. Затем клапан перекрывают и спускают жидкость. Для улучшения эффекта несколько раз промывают водой.

Продувка водой

Как сделать прибор для чистки печки автомобиля своими руками

Промывать радиатор печки в домашних условиях несложно, если хорошо продумать конструкцию. Снова встанет выбор: снимать радиатор или оставить на месте. Приняв решение, сделайте самое простое промывочное приспособление:

  1. Возьмите две пластиковые полуторалитровые бутылки.
  2. Подготовьте два отрезка шланга, диаметр которых подходит к входному и выходному патрубкам радиатора.
  3. Налейте в одну емкость моющий состав.
  4. Соедините шланги с радиатором и бутылками, закрепите хомутами.
  5. Поочередно прогоняйте жидкость с одной тары в другую, по мере загрязнения меняйте промывочное вещество.

Чистка печки автомобиля своими руками

Метод действует, когда радиатор забит некритично. В более сложных ситуациях можно усовершенствовать конструкцию:

  1. Замените две одинаковые по объему бутылки 5-литровой емкостью.
  2. Вырежьте дно большой бутылки. Перевернув ее горлышком вниз, вы получите подобие воронки.
  3. Присоедините один конец первого шланга к этой воронке, второй – ко входному патрубку радиатора печки.
  4. Второй шланг прикрепите к выходу радиатора, а свободный конец опустите в ведро.
  5. Налейте моющий раствор, поднимите емкость повыше: давление жидкости увеличится, как и эффект от мойки.

Если эксперименты с простейшими устройствами без подогрева жидкости и создания дополнительного давления прошли удачно, переходите к более сложным моделям.

Для изготовления самодельного оборудования вам потребуется автомобильная помпа. Конструкция будет выглядеть следующим образом:

  1. К выходу радиатора прикрепите шланг: свободный конец опустите в ведро с чистящим раствором и бытовым кипятильником для подогрева вещества. На выходе шланга закрепите фильтр, сооруженный из нейлонового куска ткани.
  2. На входной патрубок радиатора наденьте второй кусок шланга. Закрепите отрезок к тому же ведру, приспособьте на конце воронку.
  3. Врежьте в середине второй трубки автомобильную помпу, подсоединенную к аккумулятору. Тут же организуйте подзарядку АКБ.

Процесс будет проходить так:

  1. Вы льете в воронку теплую промывочную жидкость.
  2. Подключаете насос, который гонит препарат на радиатор, оттуда – в ведро.
  3. Грязь будет оставаться в фильтре, а жидкость – попадать в ведро, а потом – снова через воронку на помпу.

Так вы добьетесь беспрерывного движения очистителя.

Используемые устройства

Чистка трубопроводов может производиться разными способами, причем для каждого из них подбирается определенный агрегат. Цена некоторых аппаратов может быть достаточно высокой, так как их эффективность находится на должном уровне. Отдельные работы можно осуществить своими руками, используя недорогие приспособления.

Гидродинамические установки

В качестве основного оборудования выступают водоструйные машины, подающие жидкость под высоким давлением. С их помощью удается устранять отложения в трубопроводах с диаметром от 20 мм и выше. Высокая эффективность метода достигается благодаря применению специальных насадок.

Водоструйный аппарат компактных размеров.

Гидродинамическая технология удаления накипи и других загрязнений считается наиболее щадящей, так как при проведении работ внутри коммуникационной системы не создается чрезмерного давления. Данная операция полностью безопасная для установленных элементов.

Ее особенности рассматриваются ниже:

  • Продвижение насадки обеспечивается благодаря реактивной тяге, которая создается под действием высоконапорных потоков воды, выходящих из отверстий в специальной форсунке.
  • Данная установка для промывки систем отопления работает наиболее эффективно при использовании высокопроизводительных насадок. Их выбор должен делаться в зависимости от характера засорения.
  • При самых сложных заторах применяются цепочные карусели и роторные наконечники. Образовавшиеся пробки в коммуникационной сети успешно устраняются пробивными насадками.

Так выглядит насадка для напорной очистки.

Пневмогидравлические агрегаты

Основным прибором является компрессор для промывки системы отопления или насос, позволяющий осуществлять накопление сжатого воздуха и производить в определенный момент времени резкий выброс. В данной ситуации очищение выполняется путем создания кинетического импульса в жидкой среде. Завихрения воды удаляют отложения от поверхности трубопровода.

Пневмогидравлическая конструкция имеет специальную емкость, предназначенную для сжатого воздуха, который обычно нагнетается компрессором. Однако также может использоваться специальный насос для промывки системы отопления. Он представляет собой цилиндр, оснащенный поршнем.

Одна сторона прибора контактируется с воздухом, а другая – с водой.

Демонстрируется агрегат для проведения пневмогидравлической промывки.

  1. В самом начале устройство соединяется с элементами отопления посредством коммутатора и переходных шлангов.
  2. После этого в систему заливается вода, которая попадает непосредственно в цилиндр основного прибора, передвигая поршень в исходную позицию.
  3. Далее происходит зарядка баллона до тех пор, пока не создастся необходимое давление.
  4. На основном этапе при помощи поршня создается ударная волна, позволяющая осуществить чистку труб.

Приспособления механического воздействия

В таком случае применяются гибкие валы с приводом, на одной стороне которых размещаются металлические щетки. В качестве инструмента, вращающего стержень, обычно выступает дрель.

Далее приводится инструкция, рассказывающая о порядке проведения работ.

Представлен гибкий вал в собранном виде.

  1. На начальной стадии подготавливается система к проведению очистных мероприятий. Полностью сливается теплоноситель, раскручиваются фитинги для труб в нужных местах.
  2. Собирается конструкция, которой будет производиться механическое удаление накипи и других загрязнений из трубопроводов. К одному концу крепится щетка из металла подходящих размеров, а к другому – дрель.
  3. Постепенно гибкий вал вводится во внутреннюю часть проводящих элементов системы. При вращении приспособления вокруг своей оси от стенок труб будет отваливаться накипь.

Электрогидравлические аппараты

Принцип действия подобных установок основывается на том, что в жидкую среду вводится коаксиальный кабель, который имеет подключение к прибору высоковольтных импульсов. Устройство создает повторяющиеся электрические разряды частотой от 1 до 10 Гц. Благодаря этому происходит разрушение накопившихся отложений.

Пример электрической установки.

Многие модели очистительного оборудования такого типа способны очищать трубопроводы, диаметр которых колеблется в пределах 10-100 мм. В комплектации с оборудованием могут поставляться дополнительные устройства.

Промывочный безмасляный компрессор с электронным управлением ПК «БУЧА-К 60»

Промывочный безмасляный компрессор с электронным управлением ПК «БУЧА-К 60».

Используется для промывки

  • Систем горячего и холодного питьевого водоснабжения
  • Систем теплоснабжения (стояков и радиаторов отопления)
  • Систем тепло- водоснабжения после монтажа и ремонта с условным проходом до 3”, МКД до 60 м высотой, коттеджей, и прочее
  • Коллекторов и баков солнечных водонагревательных установок, систем обогрева пола от илистых и донных отложений

Преимущества

  • Промывочный компрессор БУЧА-К имеет прочную и компактную конструкцию, небольшой габарит и вес позволяет проводить работы одним оператором в труднодоступных местах помещений
  • Компрессор для промывки БУЧА-К прост в эксплуатации. Блоком управления выбирается более 10 режимов промывки, которые отражаются на цифровом индикаторе: длительность импульса, обратный отсчет времени срабатывания, периодичность подачи гидропневматического импульса
  • Материал проточной части оборудования изготовлен из нержавеющей стали AISI 304, разрешенной к применению на пищевых производствах

Принцип работы

  • ПК БУЧА-К воздействует на отложения гидропневматическим импульсом энергией до 2 кДж, с регулируемой частотой и длительностью, со скоростью до 60 м/с в жидкой среде (до 300 м/с в воздухе)
  • Способы воздействия комплексные: гидравлический, пневматический с барботированием и гидродинамической кавитацией, акустический (ультразвуковой)
  • Щадящий режим воздействия на трубопроводы, системы отопления и водоснабжения обеспечивается с помощью коротких импульсов воздуха, направляемых в поток воды
  • Импульсы ПК БУЧА-К создают гидродинамический режим сжатия-разряжения (давление-вакуум), обеспечивающий эффективный отрыв отложений от поверхности и их удаление из системы посредством сетевой проточной воды

Дополнительные принадлежности

Рукава напорные, 1МПа

Технические характеристики

Наименование Промывочный компрессор БУЧА-К 60
Артикул БУЧА-К 60
Максимальный расход, подача воды Сетевая вода
Напор 60 (70 макс) м
Максимальное давление воды в системе до 7 атм в автоматическом режиме
Рабочее давление воздуха от 8 до 10 атм в автоматическом режиме
Максимальное рабочее давление воздуха 10 атм
Температура воды не более 80 °С
Класс защиты IP54
Энергия импульса от 1 до 2 кДж
Период гидропневматического импульса от 0,2 до 30 мин
Длительность импульса выхлопа от 10 до 90 мс
Соединения с трубой Быстроразъемные, 1”
Объем ресивера 10 л
Производительность эффективная 100 л/мин
Напряжение питания 220 В
Мощность 1,5 кВт
Уровень шума <85 дБ
Габариты установки (дшв) 500 x480 x 350 мм
Масса (без шлангов) 26 кг

Применение компрессора для гидропневмопромывки

Сегодня любой желающий приобрести компрессор для промывки системы водоснабжения или отопления легко может подобрать оптимальную для себя модель, соответствующую его финансовым возможностям и техническим требованиям. Отечественный рынок такого оборудования отличается завидным разнообразием, одинаково хорошо представлены как простые модели-бюджетники, так и более функциональные среднего и премиум классов. Те, кому позволяют средства, приобретают современные агрегаты с электронным управлением. Такой компрессор – не просто насос для подачи сжатого воздуха. Он умеет анализировать характер и интенсивность колебаний жидкости в отопительном контуре, предоставляя оператору возможность регулировать мощность и частоту импульсов.


Еще один тип компрессора – для гидропневмопромывки

Компрессор для промывки контура отопления подключают к трубопроводу посредством шлангов. До начала монтажа инженеры проводят тщательную диагностику системы, определяя состояние труб и приборов. На основании полученных данных выбирают режим работы компрессора и метод очистки. Гидропневмоимпульсный способ промывки систем водоснабжения и отопления можно применять в двух вариантах:

  1. Метод наполнения. Контур заполняют водой и оставляют на четверть часа, после чего запускается компрессор и начинается подача сжатого воздуха. Через некоторое время вентиль на подающей магистрали перекрывают и осуществляют слив грязной воды через предназначенный для этой цели клапан. Процедуру повторяют несколько раз.
  2. Проточный метод. Этот способ промывки систем трубопроводов заключается в длительной подаче смеси воды и сжатого воздуха. Это чрезвычайно эффективное средство, позволяющее избавиться от грязи и накипи не только в трубах, но и в радиаторах. Необходимо учитывать, что подачу такой смеси могут осуществлять не все компрессоры, некоторые модели работают либо только с водой, либо только со сжатым воздухом. Проточный метод широко применяется для очистки не только систем отопления, но и трубопроводов ГВС.

В качестве защитного средства, предотвращающего попадание воды в ресивер компрессора во время его работы, используется обратный клапан.

Когда процедура будет завершена, установка для промывки отключается и демонтируется, после чего следует проверить результат работы. Для этого в любом месте отопительной системы вырезается короткий отрезок трубопровода, по состоянию которого определяют, насколько качественной и эффективной оказалась промывка.

Химические реагенты

В первую очередь поговорим о химических реагентах, использующихся в очистке труб систем отопления. Применение химических реагентов позволяет избавиться от известковых отложений, которые образуются в стальном и медном трубопроводе. Вследствие чего появляется невидимая пленка, защищающая на некоторое время от образования на стенках трубопровода и радиаторов накипи и ржавчины. Благодаря химическим веществам увеличивается эксплуатационный срок оборудования и повышается эффективность работы отопления.

Реагенты, запущенные в систему отопления, изменяют свой цвет вступая в реакцию, с красного на желтый. Для приготовления водного раствора необходимо приобрести 10-30% химикатов

Очень важно нейтрализовать отработанные реагенты, поскольку их невозможно утилизировать обыкновенным образом

Способы гидропневматической промывки

Даже если у вас есть необходимое оборудование, вам все-равно нужно учитывать индивидуальные особенности системы отопления. Выбранный способ зависит от многих факторов, в том числе и от таких:

  1. многоквартирный ли это дом или частный сектор;
  2. сколько этажей у дома;
  3. какая жидкость использовалась в качестве теплоносителя;
  4. как давно проводилось обслуживание или прочистка;
  5. из какого материала выполнены трубы;
  6. в каком году монтировалась система.

В зависимости от всех этих факторов специалист должен сделать вывод о необходимости выбора того или иного способа промывки.

Проточный способ промывки

Такой метод очистки трубопроводов отопительной системы от шлаков заключается в следующих этапах:

Систему отопления необходимо полностью заполнить водой, оставив открытым вентиль воздухозаборника.

После заполнения системы вентиль необходимо плотно закрыть

Схема гидропневматической промывки

В систему подается поток сжатого воздуха, одновременно открывается патрубок спуска

До появления из спускного патрубка чистой воды в систему продолжает подаваться водно-воздушная смесь

Обратите внимание, что объем промывочной смесь может быть довольно большим, так что заранее позаботьтесь о месте слива отработанной жидкости

Промывка с заполнением системы отопления

В этом случае необходимо провести следующие последовательные операции:

  • Заполнить отопительную систему водой при закрытых вентилях.
  • Через входной патрубок при закрытом выпускном патрубке в течении 5-1 минут подается сжатый воздух.
  • После прекращения подачи воздушного потока открывается выходной патрубок и водно-воздушная смесь с сорванной накипью сливается из системы.

Учтите, что объем подаваемой водно-воздушной смеси рассчитывается индивидуально для каждой отопительной системы в зависимости от ее объема. В противном случае, при неграмотном расчете вы можете получить не чистые, а разорванные трубы.

Технология промывочных работ

До начала работ следует провести диагностику системы, выяснить состояние трубопровода, котлов и теплообменников. На основании этих данных выбирается метод очистки и режим работы промывочного оборудования. Обычно применяют один из двух вариантов промывки:

Наполнение. Контур заполняют водой или химическим реагентом и оставляют на полчаса. После этого включают компрессор и подают в трубы сжатый воздух. Через определенный промежуток времени закрывают вентиль на подающей магистрали, открывают клапан и сливают грязную воду. Процедуру повторяют до появления чистой жидкости.
Проточный способ. Является самым эффективным

Заключается в длительной и непрерывной подаче сжатого воздуха и воды (или раствора) в систему отопления.Внимание! Не все компрессоры поддерживают обе технологии – многие из них подают либо воду, либо сжатый воздух. При покупке следует обращать внимание на технические характеристики оборудования.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
