Конвекторы встраиваемые в подоконник: особенности выбора

Установка конвектора в подоконник – Справочник оконного гуру

19 Июля 2018

Оформляя свой дом, каждый человек пытается найти наиболее удобные и современные решения для организации отопительной системы, ведь именно она дает возможность комфортно жить в созданном микроклимате в течение круглого года.

Для обогрева помещения существует множество вариантов. Среди популярных – установка радиаторов или специализированных встраиваемых конвекторов. В первом случае в комнате появляются дополнительные видимые элементы, которые качественно и быстро прогревают воздух.

Во втором – в комнате поддерживается необходимая температура, но сами элементы обогрева скрыты в нишах за декоративной решеткой – весьма удобно и эстетично. Наиболее известными являются конвекторы, встроенные в пол.

Но сегодня мы расскажем о другом варианте – конвекторах в подоконнике.

Конвекторы встраиваемые в подоконник

Существует несколько способов отопления загородного дома или коттеджа, однако отопление с помощью конвектора всегда считалось наиболее выгодным. Конвектор – практичный и экономичный прибор, позволяющие обеспечить оптимальный обогрев целого помещения при минимальных теплопотерях.

Для большей практичности конвектор встраивается в подоконник комнаты.

Такой способ установки позволяет избежать потери тепла из-за холода, исходящего от окна и подойдет для помещений с повышенной влажностью.

Но стоит помнить, что такой способ установки отопительного прибора требует немалых знаний и опыта в данной области, поэтому важно рассчитать все данные и подготовиться

Конвектор в подоконнике – основные преимущества

Метод установки отопительного прибора в подоконнике помещения выгодно отличается от других способов. Прежде всего, такое способ установки позволяет избежать потери тепла в помещении и полностью регулировать теплообмен. Кроме того конвектор в подоконнике также помогает избежать просачивания холода от окон и запотевания стекол.

К другим преимуществам данного типа монтажа можно отнести:

Практичность и компактность – конвекторы в подоконнике занимают минимум свободного пространства и практически не заметны в помещении;
Не нарушает целостность дизайна – разнообразные оформления корпуса, цвета и варианты оформления решеток позволяют подобрать конвектор, идеально подходящий под общий стильпомещения;
Полная безопасность и безвредность – конвекторы в подоконнике не накаляются, не нагреваются до высокой температуры, не выделяют в воздух излишки конденсата, поэтому не вредят здоровью окружающих;
Абсолютный прогрев – конвекторы в подоконнике обеспечивают быстрый прогрев помещения за счет встроенных мощных теплообменников, а также благодаря принудительной конвекции;
Эффективность и долговечность – установленные таким образом отопительные приборы обеспечивают качественную, бесперебойную работу и служат долгое время, защищая помещение от влажности и холода.

Однако у подобного способа есть и обратная сторона медали.

МОНТАЖ, УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Осуществляя установку внутрипольных отопителей, необходимо строго придерживаться существующих правил и рекомендаций. Поэтому эту работу лучше всего поручить квалифицированным специалистам из числа тех, кто имеет определенный опыт в установке и подключении подобных устройств.

Однако основные требования должен знать и хозяин помещения:

1. Внутрипольные конвекторы рекомендуется устанавливать вдоль остекления в помещениях с окнами в пол или при наличии очень низких подоконников.

2. Расстояние от окна до края отопителя должно быть в пределах от 100 до 300 мм. При этом сдвиг конвертера в глубину комнаты снижает эффективность теплового занавеса.

3. Ниша, в которую будет установлен конвектор, должна превышать размеры установочного короба примерно на 50 мм со всех сторон. Это позволит без проблем обеспечить эффективную шумо- и теплоизоляцию.

4. Для каждого водяного отопителя необходимо прокладывать отдельный контур подачи теплоносителя. Что касается электрических внутрипольных нагревателей, для сохранения целостности электрических кабелей, их рекомендуется прокладывать в гофрированных рукавах.

5. В связи с тем, что конвектор в нише располагается горизонтально, необходимо обеспечить его точную установку по линии горизонта. Это позволит избежать сбоев в работе конвектора и существенно уменьшить шум от встроенных в пол вентиляторов (при их наличии).

6. Устанавливая конвектор вдоль окна необходимо помнить, что его длина должна перекрывать не менее 70% оконного проема — это позволит избежать запотевания стекол.

7. При необходимости установить вентилятор, его положение определяется исходя из назначения отопителя. Если необходимо организовать тепловую завесу, то вентилятор размещают таким образом, чтобы поток теплого воздуха был направлен на остекление. Во всех остальных случаях вентилятор должен находиться как можно ближе к окну.

По окончании всех работ оставшиеся пустоты в нише должны быть заполнены цементной стяжкой.

Из чего состоит?

Основная часть — в подоконном блоке. Блок изготавливается из пенополистирола (повышенной жёсткости, XPS или из более дешёвой его разновидности — EPS), способного хорошо переносить нагрузки и создавать достойный уровень герметичности. Материал недорогой, не впитывает влагу, не растворяется в ней. Такие блоки совместимы с окнами из любого материала: алюминий, дерево, ПВХ, но система профилей должна учитываться.

Важно

Пенополистирол инертен в химическом смысле, не разлагается, для человеческого здоровья безопасен. Как утверждают учёные, эти свойства он сохраняет минимум 50 лет.

Особенности проведения монтажных работ

Прежде, чем обустраивать подогрев подоконника, по возможности нужно провести мероприятия по утеплению монтажного участка оконного проема. Чем качественнее будет подготовка основания, тем менее мощный понадобится отопительный прибор для компенсации теплопотерь. Для получения этих результатов выполняются следующие действия:

весь периметр предварительно выравнивается (лучше еще до установки оконного блока);
монтажная пена защищается со стороны помещения пароизоляционным материалом;
возле подпорки для подоконника прокладывается утеплитель или в его роли может выступать пенополиуретан для заполнения пустоты под полотном.

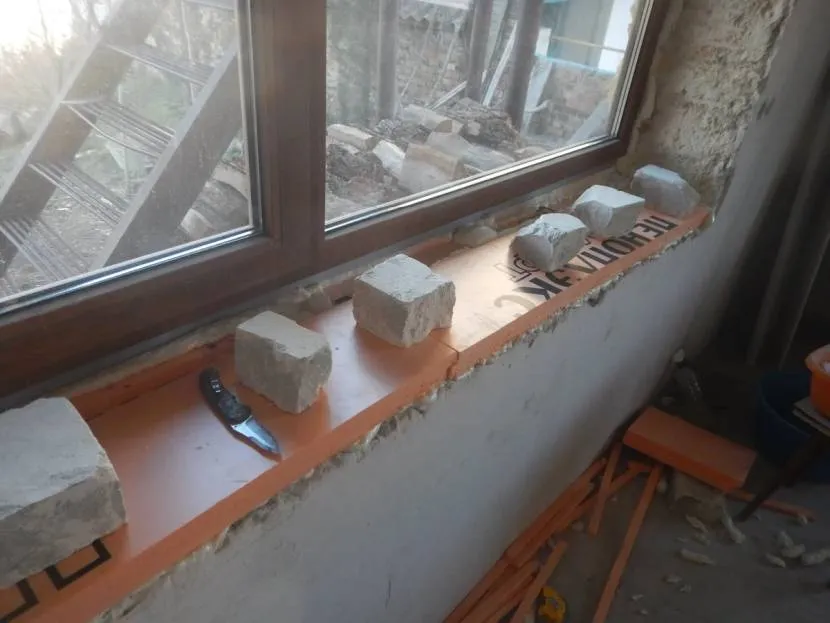

Утепление подоконника пенополистироломИсточник yandex.net

После установки подоконника все стыки между ним и смежными конструкциями впоследствии заполняются акриловым герметиком. Он безопасен для здоровья, не имеет запаха, может окрашиваться и обладает на фоне аналогов меньшей теплопроводностью. Излишки пасты легко убираются до высыхания с помощью увлажненной в воде ветоши.

Существует еще одно решение, которое приемлемо до установки окна. Под раму укладывается на выровненное основание пенополистирольный блок. Его форма специально создана так, чтобы профиль, водоотвод и подоконник плотно прилегали к водонепроницаемому утеплителю. При таком подходе дополнительный обогрев под полотном может не понадобиться.

Обогревательные элементы

Для теплого подоконника мастера рекомендуют выбирать металлопластиковые трубы или металлические диаметром 16-20 мм. От прошивного полиэтилена лучше отказаться. Фольгированную подложку стоит выбирать толщиной 5 мм. Контур должен быть максимально цельным без соединительных фитингов, витки параллельными. Чтобы исключить образование трещин в теле штукатурки, глубина прокладки водопровода должна быть не менее 30 мм.

Готовый внутрипольный водяной радиаторИсточник remontnik.ru

Один из практикуемых вариантов устройства системы послойно выглядит следующим образом:

фольгированная подложка поверх выровненного основания;
стяжка толщиной 10 мм;
еще один слой теплоотражающего материала;
нагревательный элемент выбранного типа с рекомендуемыми фиксаторами;
финишный слой ровнителя.

При таком подходе установка подоконного полотна производится без использования монтажной пены. Это обосновано тем, что материалы с низкой теплопроводностью будут создавать препятствие для выделяемого обогревателем тепла. То есть крепится подоконник сразу поверх стяжки, например, с помощью плиточного клея или штукатурки.

Для электрических пленок и кабелей достаточно вывести провод для подключения к трансформатору, блоку управления или сразу к сети. В случае с водяным отоплением понадобится дополнительное подключение краны Маевского и запорная арматура

Это важно, чтобы при необходимости можно было отключить обогрев окна от общей системы отопления дома

Видео описание

В этом видео мастер рассказывает про установку медных водяных «теплых плинтусов» с латунным оребрением на подогрев подоконника:

Видео описание

В этом видео продемонстрирована установка саморегулирующегося нагревательного кабеля для подоконника с наружной стороны оконного блока:

Коротко о главном

Теплый подоконник позволяет компенсировать теплопотери через стеклопакет и монтажные зазоры между окном и проемом.

Обогрев окна способствует снижению или исключению вероятности образования конденсата на раме и стеклах, а значит уменьшается риск поражения конструкции грибком, плесенью.

Для обогрева подоконника используются настольные и встраиваемые конвекторы, инфракрасные маты/ленты и подключаемый к основной отопительной системе водопровод.

Если используется встраиваемый конвектор, то в подоконнике необходимо сформировать отверстия для выхода теплого воздуха, а в стенах для поступления холодного.

Чтобы можно было выбрать энергозависимые обогреватели с меньшей потребляемой мощностью, нужно предварительно утеплить участок монтажного зазора возле подоконника.

Чем утеплить подоконник пластикового окна?

Утепление подоконника следует начинать на этапе замены старых деревянных окон, перед установкой новых пластиковых профилей.

Это идеальное решение, так как теплоизоляцию пластиковых окон осуществляют именно на этапе их монтажа. В данном случае работы будут идти поэтапно, по мере монтажа, начиная от основания оконного проёма до оштукатуривания внутренних и внешних откосов.

Основным способом является использование жидкой пены для заполнения пустот и образований в полом пространстве под окном. Перед ее использованием необходимо замазать все щели изнутри и снаружи водонепроницаемым раствором . Дополнительно выкладываем гидроизоляционную пленку в один слой. Непосредственно задувку осуществляем по смоченной поверхности (можно использовать грунтовку вместо воды, это увеличит прочность сцепления).

В нашем случае, если у Вас уже есть хорошие окна, которые вы не планируете заменять, нужно будет организовать работы по утеплению, одним из нескольких способов. Абсолютно все способы сходятся либо к применению дополнительных теплоизоляционных материалов, либо замене самого подоконника и увеличению порогов для наружного использования.

Назначение конвекторов

Устанавливая конвектор под окно, мы получаем в свое распоряжение вспомогательный отопительный прибор. Вот его основные функции:

Препятствует проникновению холода от стекол;
Защищает окна от запотевания, нагревая поверхность стекла;
Обеспечивает защиту откосов от конденсата.

Таким образом, перед нами первый рубеж защиты от холода и конденсирующейся влаги. Воздух из конвекторов не очень горячий, но и не холодный – его вполне хватит для вышеуказанного функционала.

Конвектор в подоконнике – это прибор с высоким показателем эффективности. Чаще всего здесь задействуется принудительная конвекция, обеспечиваемая тангенциальными вентиляторами. Такие вентиляторы строятся на основе малошумящих электродвигателей, поэтому они не создадут дискомфорта в ночное время суток. Зато они обеспечивают эффективную борьбу с конденсатом и борются с идущим от остекления холодом.

Конвектор в подоконнике – основные преимущества

К другим преимуществам данного типа монтажа можно отнести:

Практичность и компактность – конвекторы в подоконнике занимают минимум свободного пространства и практически не заметны в помещении;
Не нарушает целостность дизайна – разнообразные оформления корпуса, цвета и варианты оформления решеток позволяют подобрать конвектор, идеально подходящий под общий стильпомещения;
Полная безопасность и безвредность – конвекторы в подоконнике не накаляются, не нагреваются до высокой температуры, не выделяют в воздух излишки конденсата, поэтому не вредят здоровью окружающих;
Абсолютный прогрев – конвекторы в подоконнике обеспечивают быстрый прогрев помещения за счет встроенных мощных теплообменников, а также благодаря принудительной конвекции;
Эффективность и долговечность – установленные таким образом отопительные приборы обеспечивают качественную, бесперебойную работу и служат долгое время, защищая помещение от влажности и холода.

Еще одной причиной установки отопительного прибора не в полу, а под окном является дешевизна. Оборудование в подоконнике позволит вам сэкономить семейный бюджет и избежать высоких затрат на электроэнергию. Однако у подобного способа есть и обратная сторона медали. Метод установки отопительного оборудования в подоконник отличается дороговизной, кроме того сам процесс установки достаточно сложный и требует определенных навыков.

Особенности конструкции конвектора в подоконнике

Конструкция конвектора, встраиваемого в подоконник, достаточно проста и имеет много схожих черт с внутрипольными конструкциями. Подобный конвектор состоит из нескольких основных частей: корпус, элементы нагрева, тангенциальные вентиляторы и элементы терморегуляции. Корпус может быть выполнен из различных материалов, преимущественно из металла. Нагревательные элементы изготавливаются из прочной стали и отвечают за нагревание воздуха.

Вентиляторы встроены для прогона воздуха и наполнения его теплом

Самой сложной и важной составной частью конвектора является система терморегуляции, которая отвечает за поддержание оптимальной температуры в помещении. Кроме того, конвекторы для подоконника выпускаются двух видов: с комплектным подоконником и без него

В случае отсутствия конструкции подоконника в комплекте, установка оборудования будет отличаться повышенной сложностью.

Основные правила установки

При решении установить конвектор под окно необходимо изучить конструкцию самого отопительного оборудования и подоконника, особенно, если за дело берется не профессионал

При монтаже прибора в подоконник своими руками важно учитывать стандарты размещения оборудования

В этом вопросе также помогут некоторые рекомендации для самостоятельного монтажа:

перед установкой обязательно необходимо делать замеры;
ширина конвектора должна быть не меньше 70% от ширины окна;
для установки конвектора ширина подоконника должна быть не меньше 250 мм;
в случае с установкой конвектора без комплектного подоконника потребуется врезать его самостоятельно и установить вне корпуса прибора;
конвектор может быть установлен в однотрубную и двухтрубную систему отопления;
глубина парапета оконного проема должна быть не менее 260 мм;
при необходимости или желании обычный внутрипольный конвектор также можно установить в оконный проем;
допустимая температура оборудования не превышает 115 градусов;
после монтажа устройство необходимо подключить к току с напряжением не меньше 12В.

Лучше всего предусмотреть схему установки оборудования еще на этапе подготовки, это поможет избежать перекосов и проблем в монтаже. Если у вас нет опыта работы с подобным оборудованием, лучше всего покупать конвектор с готовым подоконником в комплекте.

Подготовка к установке

Прежде всего, перед тем как приступать к установке конвектора, необходимо произвести расчеты и отметить, где именно будет установлено оборудование. Перед началом работ по монтажу потребуется провести ряд подготовительных работ. Прежде всего, потребуется проложить теплоизоляцию на наружную поверхность корпуса конвектора между ним и окном. При выборе конвектора с вентиляторами возможно потребуется использовать дополнительную антивибрационную пленку для шумоизоляции комнаты.

Особенности конструкции встраиваемых конвекторов отопления

Конвектор – это специализированный прибор, который используется для отопления помещения нестандартной планировки или большой площади в качестве основного или дополнительного источника тепла. Он позволяет качественно и быстро прогреть помещение, являясь при этом эффектным дополнением интерьера. Встраиваемые конвекторы не занимают свободное пространство и могут быть установлены практически в любой точке помещения.

В настоящее время можно выделить два наиболее популярных варианта размещения данных обогревательных приборов: встроенные в пол или подоконник. Столь похожие друг на друга изделия на самом деле имеют несколько существенных функциональных отличий.

Конвекторы отопления для пола

Внутрипольные конвекторы отопления – это прекрасное решение для помещений, где невозможно установить классические радиаторы. С их помощью можно легко и быстро обогреть комнату, не испортив дизайн интерьера. Как мы уже говорили выше, конвекторы ото

Для них характерны большие размеры и возможность использования естественной или принудительной конвекции. Внутрипольный водяной конвектор с естественной конвекцией имеет в конструкции теплообменник и блок управления – воздух постепенно нагревается и равномерно распределяется по комнате, сначала поднимаясь вверх, затем вновь опускаясь вниз. В изделиях с принудительным обогревом добавляется вентилятор – воздух под его воздействием нагревается и расходится по комнате значительно быстрее.

К основным преимуществам встраиваемого отопительного оборудования можно отнести универсальность. Оно идеально вписывается в систему отопления жилых и промышленных помещений. Встраиваемый конвектор может функционировать от центрального или автономного отопления, быть водяным, электрическим и даже газовым. Однако монтаж изделий каждого вида существенно отличается.

Конвекторы отопления для подоконников

Если конвектор отопления встроить в подоконник, холод не сможет проникнуть через окно, и температура в помещении всегда будет поддерживаться на комфортном уровне. Более того такой вариант отлично подойдет для комнат с высокой влажностью для предотвращения образования конденсата на окнах. Именно этот нюанс конструктивно отличает водяной конвектор, встраиваемый в пол, от модели для установки в подоконник – у вторых в обязательном порядке имеется система влагоотвода, которая может быть автоматической.

Как и внутрипольный конвектор модель, встраиваемая в подоконник, имеет один или пару нагревательных элементов и возможность управления, но не имеет вентилятора. Соответственно встроенный в подоконник конвектор работает исключительно естественным способом, нагревая теплый воздух, который поднимается вверх, вытесняя холодный.

Конкретно к преимуществам водяных отопительных систем для подоконника с естественной конвекцией стоит отнести:

Компактность и экономию полезного пространства, незаметность при монтаже;
Меньший вес и размер;
Удобство эксплуатации и ухода;
Бесшумность;
Сохранение оптимального уровня влажности в помещения без пересушки воздуха;
Пожаробезопасность и малый нагрев решетки;
Высокая производительность и низкозатратность;
Долговечность.

Изделия практически незаметны внутри конструкции подоконника, но при этом являются отличным дополнительным вариантом для поддержания тепла в помещении.

В настоящее время можно встретить на подоконнике и конвекторы с принудительной конвекцией, но это скорее вариант альтернативной установки небольших моделей для пола. То есть сама система имеет аналогичный монтаж, но при этом нагревает воздух в комнате значительно быстрее за счет вентилятора.

Главным недостатком встраиваемых в подоконник конвекторов является сложность монтажа. Проблема заключается в том, что даже на этапе черновой отделки квартиры уже имеют готовые подоконники. Соответственно для установки обогревательного прибора необходимо сначала произвести демонтаж конструкций, а затем готовить ниши для конвекторов и непосредственно осуществлять установку.

Кроме того, изделия, встраиваемые в пол, равномерно прогревают все помещение от пола до потолка. В случае с установкой конвектора в подоконник промежуток между полом и окном периодически будет оставаться холодным и пропускать сквозняк. Поэтому в дополнение к такому оборудованию лучше использовать систему «Теплый пол», нагревающий воздух с самого низа.

Особенности выбора конвектора для помещения

Встраиваемые конвекторы в различной мощности, размере и конфигурации могут прогреть помещения разной квадратуры. Просчет необходимо осуществлять с учетом заданных производителем характеристик. Но если речь идет именно о выборе места встраивания, то оно зависит от нескольких факторов:

Является ли обогревательная система с конвекторами основной? Да – лучше отдать предпочтение большим мощным конструкциям в полу, нет – можно вполне обойтись компактными обогревателями внутри подоконника, которые дополнят основную.
Насколько большая площадь у помещения? Большая – однозначно внутрипольные, небольшая – встроенные в подоконник.
Есть ли возможность установки конвекторов в конкретном месте? Ответ логичен, если в полу нельзя, то в подоконнике и наоборот.

От качественного и правильно подобранного обогревательного прибора зависит комфорт нахождения в помещении. Причем учитывать здесь нужно не только функциональные показатели, но и эстетическое восприятие. Во втором у встраиваемых конвекторов однозначно нет равных!

Обогревательные конвекторы такого вида монтируются непосредственно в подоконник, оконный парапет и являются самыми востребованными отопительными конструкциями, применяемыми в обустройстве квартиры или частного особняка. Конвекторы успешно выполняют основную функцию отопления жилого помещения, при этом избавляя хозяев от распространенной проблемы появления конденсата на стеклянных поверхностях окон в зимний период. Использование конвекторов вмонтированных в подоконники, считается оптимальным решением для обогрева жилых и производственных помещений сширокими подоконниками и высоким оконным пространством.

Самые большие тепловые потери помещения происходят благодаря перемещению воздушных масс через оконные проемы. Стекла значительно охлаждаются снаружи помещения под воздействием мороза и низкой температуры, при этом остужают теплый воздух внутри комнат. Конвектор, расположенный в подоконнике, при эффективной функциональности создает тепловую завесу, которая удерживает попадание холодного воздуха в помещение. Конструкторы определили оптимальное размещение в подоконниках с точки ограничения тепловых потерь, что гарантирует формирование отличного микроклимата для жизнедеятельности человека.

Что представляет собой конвектор?

Корпус агрегата, включающий нагревательный элемент, размещается под окном. Изнутри прибор состоит из медных трубок, по которым движется теплоноситель, поступающий из водонагревательной системы центрального сетевого отопления. В подоконник встраивается ребристая решетка, которая предназначена для выхода теплого воздуха из конвектора. Основной поток теплых воздушных масс направляется в помещение, часть прогретого воздуха движется на стекла, на которых при таком условии не сможет собираться конденсат. Окна всегда остаются сухими, влажностной режим в помещении находится в пределах нормы. Иногда клиенты устанавливает обычный внутрипольный конвектор в подоконник, делают нишу под решетку, крепят короб и накрываеют его декоративной решеткой.

Рекомендуется вставлять декоративную решетку в подоконник, который является элементом общего дизайнерского оформления комнаты. Вниманию покупателей предлагаются подоконники, которые имеют цвет и фактуру, подобную обогревательному прибору. Конвектор встриваемый в подоконник дополнительно оснащается вентиляторами и термостатом, вследствие чего возможно управление работой обогревательной системы. Коэффициент полезного действия подоконного конвектора позволяет использовать прибор, как единственный вид обогрева, в комнатах небольшой жилой площади. Конвектор абсолютно безопасный в эксплуатации, не представляет угрозы для здоровья детей, не сушит воздух. Заказчикам предлагается изготовление конвекторов в индивидуальном порядке с соблюдением необходимых размеров.

Когда речь заходит об обогреве в межсезонье возникает резонный вопрос, что лучше теплый подоконник или радиатор. На первый взгляд, радиаторы более мощные и в полной мере решают данную проблему. Но при ближайшем рассмотрении данные приборы не совсем то, что надо.

Особенности встраиваемых под подоконник конвекторов
