Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

• Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
• Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

• Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
• Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
• Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

Используется:

• оцинкованная сталь – с толщиной цинка не менее 6 мкм;
• нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

• дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
• пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
• пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Монтаж каркаса

Этапы монтажа утеплителя

Если до начала работ по монтажу утепления у вас не был готов каркас для заполнения, то пугаться его не стоит. Создаётся он по достаточно простой технологии, которая требует использования деревянных брусков, обычно размером 50х50 мм. Крепятся они вертикально и на расстоянии в 580 мм друг от друга, чтобы сюда идеально подошли маты или плиты утепления. Толщина утеплителя равна 50 мм, а ширина – 600м

Это очень важно, если вы ошиблись, вам придётся срезать край утеплителя, разве вам нужна дополнительная работа, которую можно было избежать без потери качества? Если у вас оказались маты, ширина которых 1200 мм, просто разрезаем их на 2 части, а каркас расширять не нужно – тогда утеплитель не будет крепиться достаточно прочно. Довольно важно требовательно отнестись к прочности каркаса, обычно люди думают именно об утеплителе, забывая о том, что каркас будет одним из фундаментов, на котором и держатся уют вашего дома

Методика укладки утеплителя на стены и этапы

Предполагает укладка утеплителя на стены сразу две распространённые техники: внутреннее утепление и внешнее утепление.

Но после долгих споров и исследований выяснилось, что всё-таки у внешнего утепления гораздо больше плюсов, что используется и сейчас простыми гражданами, которые берутся за создание уюта и комфорта в частном доме.

Монтаж каркаса

Если до начала работ по монтажу утепления у вас не был готов каркас для заполнения, то пугаться его не стоит. Создаётся он по достаточно простой технологии, которая требует использования деревянных брусков, обычно размером 50х50 мм. Крепятся они вертикально и на расстоянии в 580 мм друг от друга, чтобы сюда идеально подошли маты или плиты утепления. Толщина утеплителя равна 50 мм, а ширина – 600м.

Это очень важно, если вы ошиблись, вам придётся срезать край утеплителя, разве вам нужна дополнительная работа, которую можно было избежать без потери качества? Если у вас оказались маты, ширина которых 1200 мм, просто разрезаем их на 2 части, а каркас расширять не нужно – тогда утеплитель не будет крепиться достаточно прочно. Довольно важно требовательно отнестись к прочности каркаса, обычно люди думают именно об утеплителе, забывая о том, что каркас будет одним из фундаментов, на котором и держатся уют вашего дома

Довольно важно требовательно отнестись к прочности каркаса, обычно люди думают именно об утеплителе, забывая о том, что каркас будет одним из фундаментов, на котором и держатся уют вашего дома

1 Виды продукции

Для удовлетворения потребностей строительной сферы в данный момент производятся три вида дюбелей типа «гриб»:

1. Крепежи для утеплителя с полимерным гвоздем;
2. С металлическим гвоздем;
3. С металлическим гвоздем и термоголовкой.

1.1 Пластиковые дюбеля

Для изготовления пластиковых дюбелей может использоваться полипропилен, полиамид, либо нейлон. Главным достоинством полимерных дюбелей является невысокая цена, однако прочностные характеристики таких изделий оставляют желать лучшего.

Пластиковыми дюбелями можно крепить теплоизоляцию к крепким поверхностям из бетона, либо кирпича, однако они не походят для фиксации тяжелых утеплителей на полых стенах, либо поверхностях из вспененного бетона.

Средняя стоимость одного дюбеля для теплоизоляции на фасадные панели с утеплителем с полимерным гвоздем составляет около двух рублей за 1 штуку.

Дюбель-гриб с полимерным гвоздем

1.2 С металлическим гвоздем

Металлические дюбеля на порядок крепче, чем полимерные аналоги, однако их использование ограничивается высокой теплопроводностью металла, которая ухудшает общую эффективность утепления.

Металлические дюбеля образуют мостики холода – элементы, теплопроводность которых в худшую сторону отличается от теплопроводности всей конструкции.

Также дюбеля с металлическим гвоздем склонны к коррозии, в процессе эксплуатации они могут образовывать на оштукатуренном фасаде желтые пятна ржавчины.

1.3 С термоголовкой

Дюбеля с термоголовкой – широко распространенная альтернатива металлическим дюбелям. В их основе лежит всё тот же стальной гвоздь, однако его шапка покрывается материалом с низкой теплопроводностью.

Как правило, в качестве покрытия используется ударопрочный полиамид, обладающий теплопроводностью в 0,027 Вт/мк, что сравнимо с аналогичной характеристикой большинства популярных утеплителей.

Металлический гвоздь полностью утоплен в полимерный чехол, вследствие чего такой дюбель не боится влаги, и не подвергается коррозии.

Стоимость изделий с термоголовкой на минераловатные утеплители Техноблок варьируется в пределах от 4 до 6 рублей за 1 штуку, в зависимости от производителя.

Дюбель-гриб с термоголовкой из полиамида

1.4 Особенности расчета количества

Чтобы обеспечить надежную фиксацию утеплителя необходимо использовать качественные дюбеля-грибы, при этом требуется правильно рассчитать требуемых дюбелей. Сделать это можно по следующей формуле:

D = T + K + I + Z, в которой

• Т – толщина используемого утеплителя;
• К – толщина клеевого состава, используемого для фиксации панелей теплоизоляции;
• I – длина, на которую гриб должен углубляться в стену (не меньше, чем 4.5 сантиметра);
• Z – опциональная величина, использующаяся в случае отклонения стены от вертикали, используется по необходимости.

Как правило, чтобы крепить панели пеноплекса при фасадном декоре из пенопласта с покрытием, либо пенопласта, толщиною в 5 сантиметров, используется дюбель-гриб длиною в 10.5 сантиметров.

1.5 Рекомендации по выбору

Выбирая дюбель-гриб для крепления теплоизоляции, учитывайте преимущества и недостатки материала, из которого он изготовлен.

Монтаж дюбелей типа “гриб

Дюбель-гриб з полиамидным гвоздем:

• Плюсы: не образовывает мостики холода, так как обладает низкой теплопроводностью; не боится влаги и коррозии;
• Минусы: обладает невысокой прочностью, которая не позволяет использовать такие дюбеля для крепления теплоизоляции на фасадах многоэтажных зданий. Такие же минусы имеют дюбели для теплоизоляции с пластиковым гвоздем.

В целом, дюбеля с гвоздем из полиамида хорошо подходят для крепления утеплителей плитных утеплителей с невысокой плотностью к стенам из кирпича, либо бетона.

Изделия с металлическим гвоздем:

• Плюсы: высокая прочность;
• Минусы: боится коррозии, ухудшает теплоизоляционные свойства утеплителя, так как образует мостики холода.

Дюбелями с гвоздем из металла можно крепить утеплитель любой плотности – минвату, пенополистирол, пенопласт, как к обычным, так и к полым стенам из кирпича, либо бетона.

Дюбель гриб с полипропиленовым гвоздем:

• Плюсы: невысокая стоимость, низкая теплопроводность, что исключает образования мостиков холода; не подвергается коррозии;
• Минусы: прочность.

Сфера эксплуатации данного дюбеля аналогична грибкам с гвоздем из полиамида.

Изделия с термоголовкой:

• Плюсы: высокая прочность, не боится коррозии, не образует мостиков холода;
• Минусы: цена как на тарельчатый дюбель

Дюбеля с металлическим гвоздем, головка которого покрыта теплоизоляционным полипропиленом являются универсальным вариантом, с помощью которого можно крепить любые утеплители к любым поверхностям.

Разные виды дюбелей для теплоизоляции

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

• На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
• В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
• Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
• Распорный элемент устанавливается внутрь до достижения максимального упора.
• Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м 2 . Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Бренд	Основа	D шай-бы, мм	Р-ры крепежа, мм	Мате-риалы корпуса	Гвоздь	Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep	Бетон, камень, кирпич, газосиликат	60	10×100	Полипропилен	2,5
То же, с термоголовкой	16×100	Полипро-пилен	Сталь с покрытием из белого цинка	9
С металлическим гвоздем	12×100	5,6
Koelner с металлическим гвоздем и термоголовкой	10×200	Сталь с покрытием из желтого цинка	14
Дожимная манжета Рондоль	Дерево	50	—	—	1,5
Телескопический крепеж Технониколь с саморезом	Несущее основание кровли: профлист, бетон, дерево	10×200	Высокоп-рочный полимер	Используется с металлическими саморезами Технониколь	8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Ради справедливости стоит сказать, что грибки для крепления утеплителя не единственный способ монтажа. Но, в большинстве конструкций используют именно их. Даже в тех ситуациях, когда например, пенопласт садится на клей-пену, при «мокром фасаде» дополнительно используют грибок для утеплителя. Давайте постепенно разберемся в принципах работы этого «чуда», выберем нужный тип крепления и рассчитаем стоимость.

Рекомендации по монтажу

Теперь разберемся с тем, как правильно проводить работы.

Инструкция по их проведению своими руками выглядит так:

Схема проста и понятна

Для начала следует подготовить все, что надо. В нашем случае требуется наличие перфоратора с буром необходимого диаметра и длины. Диаметр обычно равен 10 мм, а длина должна быть такой, чтобы вы могли сделать отверстие на 5-10 мм глубже, чем размер дюбеля. Также потребуется молоток для забивки распорных элементов;

Перфоратор – наш главный рабочий инструмент

Первичный монтаж утеплителя может производиться по-разному. Если у вас будет фасад с оштукатуриванием, то листы приклеиваются на специальный состав. Если будут использоваться вентилируемые фасадные системы, то элементы закладываются в обрешетку;

Вначале утеплитель клеится или ставится в обрешетку

Теперь нужно определиться с тем, как будет располагаться крепеж на поверхности. Ниже даны две схемы, в первой предусмотрен расход 6 штук на квадратный метр, а во второй – 4 штуки на квадрат. При выборе конкретного решения надо учитывать вес утеплителя, чем он больше, тем надежнее его стоит фиксировать, и, наоборот, для легких материалов можно использовать и поменьше крепежа;

Выбирайте ту схему, которая лучше подходит в вашей ситуации

Сверление производится прямо через утеплитель. При работе следите, чтобы перфоратор располагался перпендикулярно поверхности, иначе крепеж станет наперекосяк и будет торчать над плоскостью. Для контроля глубины можно использовать или специальный ограничитель, который присутствует на многих перфораторах, или кусок изоленты, наклеенный на бур в нужном месте;

Важно держать перфоратор ровно

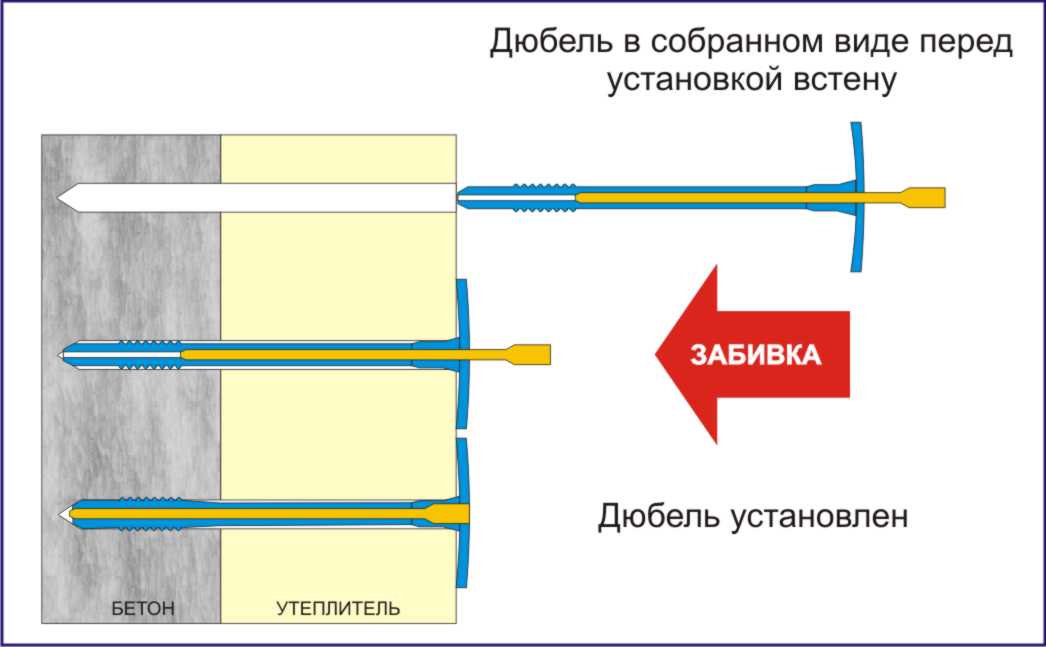

Вначале всегда вставляются дюбеля без гвоздей и ставятся вровень с поверхностью

Далее вставляется дюбель и забивается на свое место. Общий ход процесса крепления показан на схеме ниже. Все просто и понятно.

Вот так проводится процесс крепления, он всегда одинаков вне зависимости от того, какие размеры имеет крепеж

Если у вас дюбель со стержнем из стекловолокна, то работать нужно по схеме, которая представлена ниже.

Вот так ставится данный вариант

Крепление теплоизоляции к стене

В некоторых конструкциях теплоизоляции крепеж не определяется как отдельный компонент, не зависящий от всей остальной конструкции, а представляет собой единую с ней систему. При этом эффективность и работоспособность этой утеплительной системы, качественное теплосбережение в течение длительного времени, зависит не только от такого фактора, как толщина теплоизоляции. Это возможно только при условии совместимости всех используемых в этой системе частей.

В условиях такой строгой взаимосвязанности, конструкция крепежа подвергается каким-либо изменениям и дополнениям только в рамках общих доработок, которые имеют место в утеплительной конструкции.

В отличие от утепления фасадов, крепление утеплителя в то время, когда проводится монтаж теплоизоляции труб, выглядит несколько иначе. Вопрос эстетики внешнего вида тут, как правило, не стоит, главная задача – сохранение тепла и не более того. В ходе работ по утеплению в быту, к примеру, когда предстоит теплоизоляция каминной топки, монтаж крепления утеплителя напротив, основной после огнезащиты задачей предполагает органичность камина в интерьере.

Суть конструкции

Применяют такие грибки для крепежа любых видов утеплителя, начиная от пеноплекса, пенопласта и до стекловаты. Главная отличительная черта такого грибка — это его широка шляпка, а также расширяемая длинная ножка.

Они позволяют фиксировать во время утепления стен плиты четко в вертикальном положении, а в случае монтажа на кровле, то в горизонтальном. Грибки представляют собой вид строительного крепежа, который обеспечивают глубокое крепление к фасаду. Что касается их размеров, они зависят непосредственно от свойств, а также толщины самого утеплителя.

Специальные распорные насечки, которые имеют острые края, позволяют более плотно зафиксировать дюбель в стене, не давая ему двигаться в обратном направлении.

Варианты, имеющие тарельчатую шляпку, можно использовать для большинства утеплителей.

К тому же, такие крепежные элементы для утеплителя хорошо защищены от образования коррозии, а также различных термических воздействий.

Шапка такого грибка делается из полипропилена, а сам клин, по большей части, из оцинкованной стали.

Чтобы осуществить крепеж мягкого утеплителя, некоторые применяют широкие нейлоновые тарелки, хотя при этом, ударопрочный пластик является более предпочтительным. Такой подход оправдан лишь при использовании в условиях аномально низких температур.

Расчет длины

Если крепежный элемент выбран неправильно, он не будет держать теплоизоляцию. А срывать его придется вместе с прикрепленными листами. Как не ошибиться и рассчитать нужную длину сразу?

Задача дюбеля закрепить утеплитель к основной стене. Вот до нее нужно и добраться. На пути к твердой поверхности лежат:

• Сам утеплитель;
• Толщина клеевого состава (если такой имеется).

К тому же стоит учесть, что дюбель должен входить в стену на глубину от 50 мм.

Таким образом, рассчитываем нужную длины по формуле:

L = H + I + K +W.

Здесь:

L – необходимая итоговая длина дюбеля;

H – толщина теплоизоляционного слоя;

K – толщина старой штукатурки или клеевого состава, на который крепится утеплитель;

I – крепление дюбеля в бетонное/кирпичное/деревянное основание стены (не менее ) 50 мм.

W – запас на кривизну стены.

Для примера, если вы используете пенопласт толщиной 50 мм и используете тонкий слой клея – 5-10 мм, вам хватит дюбеля длинной 110 мм. Если стена ровная. Но, если перекос стены достигает 50 мм, стоит прибавить и это показатель и тогда понадобится дюбель 160 мм или больше. Если же мы увеличим слой теплоизоляции до 100 мм, в последнем случаем нам понадобится 210 мм длины стержня.

Применение и характеристики пеноплекса

Пеноплекс хорошо зарекомендовал в условиях влажности Пеноплекс, как и пенопласт, является разновидностью обработанного пенополистирола. Он производится в виде плиты и имеет хорошую защиту от механических воздействий и влияния внешних факторов.

Помимо всего этого, такой материал можно использовать для отделки помещений с высоким показателем влаги. Зачастую его используют для утепления помещений.

Часто материал используется для утепления балконов и лоджий

Стелить такой утеплитель можно в любых условиях как внутри, так и снаружи дома. Его используют для отделки фундамента, стен, потолка или пола. Материал станет оптимальным решением для теплоизоляции балкона или помещений с повышенной влажностью.

Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

• по рядам;
• пирамидально.

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

Как крепить базальтовый утеплитель при внутренней теплоизоляции?

Вообще утепление изнутри нежелательно из-за ряда теплофизических процессов происходящих в наружных ограждающих конструкциях. Влага из воздуха и морозы могут привести как к скоплению конденсата под утеплителем и к промерзанию, так и повреждению кладки и даже бетонных конструкций. Однако, если система теплоизоляции – единственно возможное решение, его следует выполнить с умом.

• Выравнивание стен. Подготовка основания перед монтажом базальтовой теплоизоляции нивелирует перепады стен и соответственно исключает возникновение воздушной прослойки между сертифицированной минплитой и стеной, в которой, как известно, может скапливаться разрушающий конденсат.
• Монтаж каркаса под обшивку. Впоследствии минераловатный утеплитель закрывают гипсокартоном или другими материалами, для этого следует изначально крепить направляющие из металлопрофиля. К тому же саму минвату будет как раз легче уложить в каркас.
• Установка гидроизоляции. Прямо поверх профилей разматывается плёнка, которая будет защищать базальтовый утеплитель от наружной влаги и отводить пары из структуры утеплителя.
• Укладка минплит. Вату отмеряют нужными пластами, учитывая пружинящие свойства полотна, и укладывают в полученные зазоры между профилем.
• Пароизоляционный слой. Это специальная плёнка препятствующая проникновению на её внутренний слой даже самых мелких капель воды в виде пара. После этого можно проводить отделку стен.

Последовательное размещение слоёв убережет теплоизоляцию от намокания, а значит и от потери изолирующих свойств.

Зачем нужна контробрешетка

Обрешетка и контробрешетка — понятия, которые часто путают. Обрешетка необходима для крепления к ней элементов покрытия.

Контробрешетка крепится перпендикулярно обрешетке и выполняет функцию вентиляции и одновременно закрепляет гидробарьер.

Контррейки необходимо устанавливать в стенах на обшивку, либо на стропильные доски.

Стены домов, которые обустроены контробрешеткой, называются вентилируемыми.

При вентилируемом фасаде обеспечивается сохранение свойств материалов пирога и предотвращается образование влаги и плесени.

• https://remvizor.ru/steny/ukladka-uteplitelya-na-steny.html
• https://vse-otoplenie.ru/kak-pravilno-ukladyvat-uteplitel-na-stenu
• https://kvotoplenie.ru/kak-pravilno-ulozhit-uteplitel-na-stenu.html
• https://StrojDvor.ru/strojmaterialy/uteplenie-doma-fasada/
• https://pro-instrymenti.ru/strojka/kak-uteplit-dom-mineralnoj-vatoj/
• https://stroyrem-nn.ru/article/uteplenie-sten-doma-iznutri-vybor-materialov-i-osobennosti-montazha
• http://mirdizajna.ru/kak-pravilno-ukladyvat-uteplitel-v-karkasnye-steny/
• https://haikara.ru/raznoe/tehnologija-ukladki-uteplitelja-na-steny.html
• https://PromStroiEkspertiza.ru/stroitelstvo/tehnologiya-ukladki-uteplitelya.html
• https://krovlyaikrysha.ru/kak-ulozhit-uteplitel-na-stenu.html
• https://ProUteplenie.com/steny/ukladka-uteplitelya-na-steny-instruktsiya-po-montazhu-ot-karkasa-do-vneshney-otdelki-rekomendatsii
• https://expert-dacha.pro/stroitelstvo/steny/uteplenie-st/snaruzhi.html

Тарельчатые дюбеля для крепления теплоизоляции

Для крепления теплоизоляции из пенополистирола, минеральной или стекловаты служат специальные приспособления в виде грибков (известные как «зонтики», фасадные или тарельчатые дюбеля/гвозди). Основой надежного сцепления выступает обычная сила трения, данный крепеж применяется только один раз. Как следствие, возрастают требования к подготовке посадочного места и проведению монтажа. Немаловажным фактором является расход материала и его размеры (рекомендуется выполнение предварительного расчета), при использовании меньшего количества или необоснованно коротких деталей теплоизоляция держаться не будет.

Отличительные особенности грибка — широкая шляпка и расширяемая длинная ножка, фиксирующие плиты в вертикальном положении при утеплении стен или в подвешенном состоянии при кровельных работах. Это единственный вид строительных крепежей, полностью проходящий вглубь фасада. Размеры сердечника и гильзы грибка зависят от толщины и свойств утеплителя (от 80 до 300 мм), диаметр шляпки стандартный — 59. Распорные насечки с острыми краями на корпусе способствуют надежности крепления, они обращены в сторону тарелки и не дают дюбелю выйти из стены. На качество фиксации влияет продуманность отверстий на шляпке (или шероховатостей), которые в прямом смысле вдавливаются в утеплитель.

Дюбеля с тарельчатой шляпкой подходят для многих материалов, вне зависимости от их плотности и структуры. Современные грибки для крепежа утеплителя не подвержены коррозии и термическим воздействиям, они абсолютно невозгораемые. Сырьем выступают: для шляпки — полиэтилен низкого давления (полипропилен), для клина — оцинкованная сталь иди полиамид. Для крепления мягкого утеплителя иногда используются широкие тарелки из нейлона — рондоли, но ударопрочный пластик все же предпочтительнее. Исключением является монтаж и эксплуатация при аномально низких температурах окружающей среды, в этом случае полипропилен становится хрупким и разрушается.

В зависимости от типа шляпки и материала различают грибки с:

• пластиковым анкером;
• металлическим стержнем;
• термоголовкой.

Первые изготавливаются полностью из полипропилена, отличительной особенностью служат конические отверстия на шляпке для повышения качества сцепления. Такие изделия имеют минимальную теплопроводность (≤0,004 Вт/м∙К), не создают «мостиков холода», выдерживают температуру от -40 до 80 °C и несущую нагрузку в 20–380 кг/м2. Грибки с пластиковым анкером подходят для крепления легкой теплоизоляции к бетонным, кирпичным и каменным стенам. Цена невысока, они не подвержены коррозии, но малопригодны для монтажа тяжелого утеплителя.

Грибки с металлическим анкером имеют стальной гвоздь (гальванически оцинкованный или термически обработанный низкоуглеродистый). Распорные элементы и шляпка у этого вида выполнены из ударопрочного полипропилена, размеры немного крупнее остальных. Справляются с перепадами от -55 до 60 °C и несущей нагрузкой до 750 кг/м2. К недостаткам относят появление «мостиков холода», к преимуществам — адгезию с тяжелой теплоизоляцией.

На клей

Как единственный способ крепления исключительно клеевой массой используется редко и только под вентилируемые фасады. Для штукатурных работ нужно дополнительное укрепление дюбелями-зонтиками. Однако, у этого способа есть свои особенности, которые нужно рассмотреть отдельно.

Во-первых, существует два вида клеевых составов:

Сухая смесь продается в мешках и требует разведения. Клей-пена продается в баллончиках и не требует предварительной подготовки. Обходится последняя чуть дороже, но удобство того стоит.

Предварительно нужно выровнять стену и максимально сгладить все неровности, возможно оштукатурив поверхность.

Выставляет нижнюю планку, которая будет отправной точкой теплоизоляции. Сухая смесь наносится на саму плиту.

В случае в сухой смесью нужно нанести клей на плиты несколькими кусками и равномерно, с помощью гребенки распределить по всей поверхности. После этого плиты утеплителя фиксируется на стене. Обычно монтаж минеральной ваты или других материалов начинается с угла и обязательно с нижнего ряда.

Назначение и достоинства тарельчатого крепления

Дюбеля особой формы, которые применяются для установки теплоизоляции, в строительстве называют грибками, зонтиками. Они обеспечивают надежное прилегание даже к хрупкому материалу.

С их помощью теплоизолятор можно закрепить к различным материалам:

• бетону;
• камню;
• кирпичу.

Достоинства тарельчатого крепления:

1. Благодаря широкой шляпке грибка обеспечивается надежное прилегание к любому строительному утеплителю.
2. Зонтик благодаря ножке большой длины способен выдерживать значимые нагрузки. В центре находится специальное отверстие в шляпке,  в которое вставляется дюбель.
3. С внутренней стороны поверхность шляпки шероховатая для большего сцепления с утеплителем.
4. Дюбеля обладают антикоррозийными свойствами.
5. Пластик, из которого изготавливается дюбель недорогой и надежный.
6. Зонтик грибка представляет собой гнущийся элемент. Он не может повредить уплотнительное изделие.
7. Для надежности дюбель внутри конструкции распирается во всех направлениях, что приводит к усилению конструкции крепежа.

Итоги

Как и остальные клеевые составы, такое средство продают в мешках по 25 кг. Его расход бывает по 6 кг на квадратный метр. Открытое время раствора составляет 2/3 часа, температура эксплуатации составляет от -50 до +70 градусов. Сцепление к бетону равно 0.6 МПа, а к минеральной вате 0.5 МПа, устойчивость к морозу составляет 75 циклов. Все средства при правильном использовании помогают быстро, без необходимости в особых навыках креплений тепловой изоляции. Минеральная вата является качественным и недорогим вариантом утепления, а при сочетании с хорошим клеевым составом она способна прослужить на протяжении многих лет.
