Как установить мембранный расширительный бак системы отопления

Типы крепежа

К установке и эксплуатации каждой конкретной модели предъявляются определенные требования. В частности:

1. Монтаж производят в том помещении, где круглогодично сохраняется температурный режим не выше нуля.
2. Емкость устанавливается над котлом. Соединение с ним должно быть вертикальным.
3. Предусматривается аварийный перелив.
4. Должен быть организован постоянный доступ к воздушному клапану, крану для слива, шильдику.
5. Редуктор размещают после водомера.

Конструкция может быть прикреплена при помощи комплектов крепления 8-35 для мембранных баков.

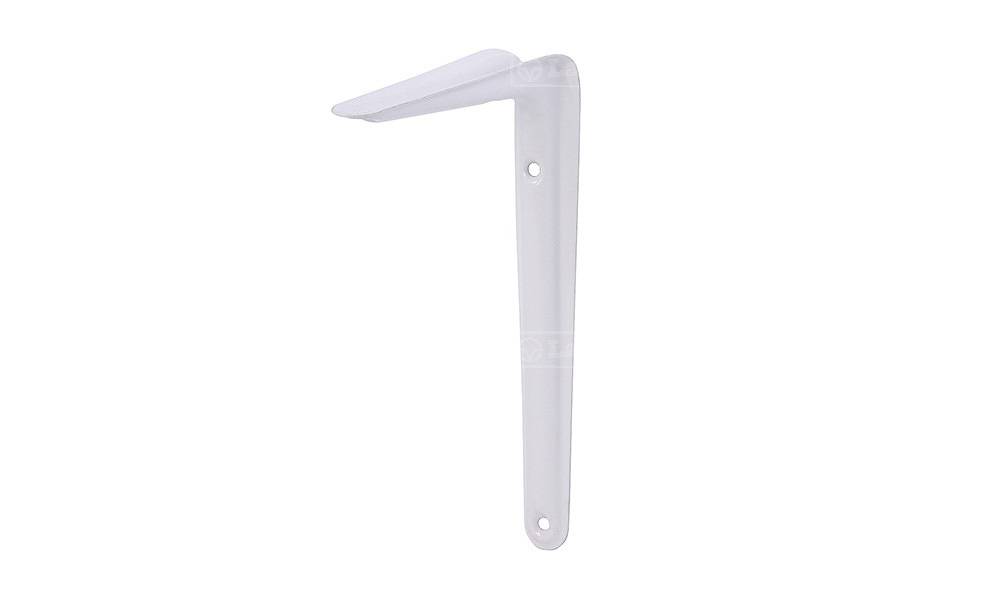

Стандартные кронштейны

Этот тип крепления подходит практически для всех вариантов емкостей. Они имеют стандартную форму. Как правило, выполнены из металла. В комплекте имеется все необходимое – шайба, прокладки и т.д

Важно подобрать крепление качественного производства

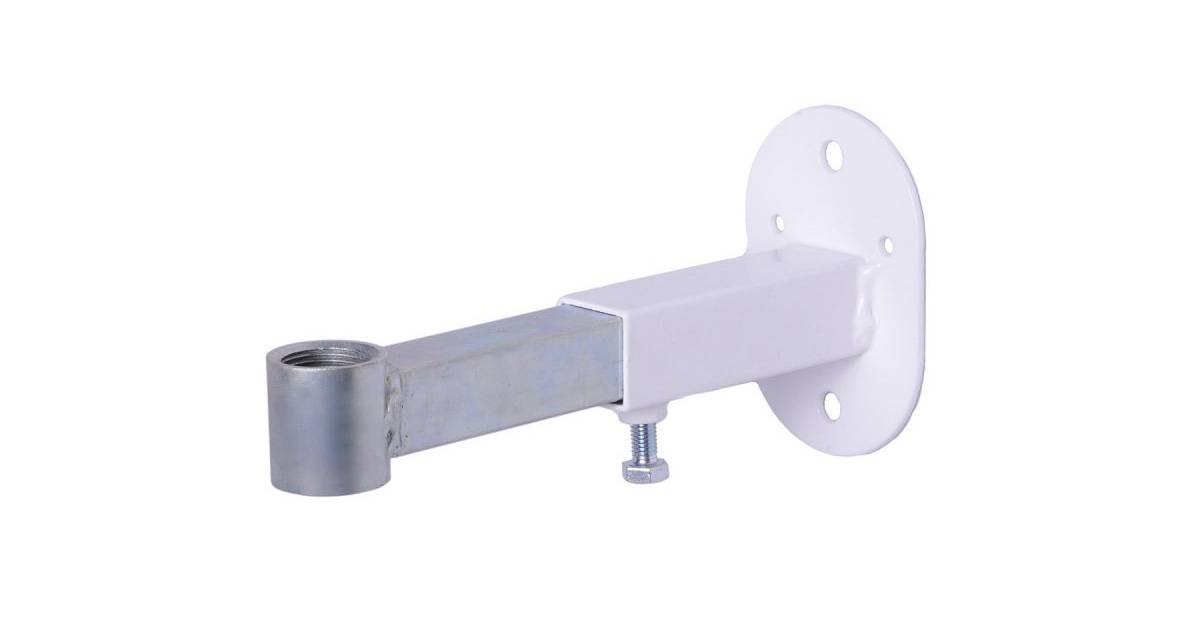

Регулируемые кронштейны

Вариант представляет собой металлический кронштейн с выдвижной консолью. Конструкцией предусмотрен стопорный болт (болты). Держатель изготовлен методом контактной электрической сварки.

Регулируемый кронштейн применяется для крепления бака непосредственно к стене. К нему в комплекте идет пенополистироловая прокладка, шайба из нержавеющей стали.

Кронштейн со стальным хомутом

Предназначен для крепления расширительного бака к стене. Его также применяют при напольном монтаже емкости. Длину кронштейна регулируют самостоятельно.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

К чему приводит недостаточный объем встроенного бака котла

Недостаточный объем встроенного бака котла может привести к сбоям в работе системы отопления. При нагревании жидкость расширяется, и ее излишки поступают в расширительный бачок. Если его объем недостаточен, происходит переполнение емкости, и клапан аварийного сброса давления стравливает теплоноситель в дренаж. Остатки остывшего теплоносителя возвращаются в отопительный контур.

В результате уменьшения его количества происходит снижение внутреннего давления в системе. Если оно уменьшается на небольшую величину, котел будет функционировать, при значительном снижении давления работа отопительного оборудования будет блокирована.

Если своевременно не восполнить уровень теплоносителя до нормального, система может разморозиться, поэтому не следует допускать возникновения подобных аварийных ситуаций.

Пошаговая инструкция. Разные способы подключения

Экспанзомат – еще одно название расширительного мембранного бака. Рациональнее, если установкой займется специалист. Если решили установить самостоятельно, то в неясных моментах свяжитесь с ним и получите консультацию. Установить бак можно как на подающей части магистрали, так и на обратке.

Последовательность и особенности установки:

• расположение расширительного бачка в пространстве. В принципе, как уже было сказано, бак можно расположить как угодно. Но с точки зрения рациональности, воздушная камера должна располагаться вверху, чтобы не подвергаться воздействию гравитации. Это усилит и без того значительное воздействие на мембрану со стороны теплоносителя и воздуха. Потребуется замена или ремонт через меньший промежуток времени, чем указано в гарантийных обязательствах;
• на смонтированной схеме отопительной системы выбирают свободное от завихрений место. Обычно это участок трубы перед рециркуляционным насосом. Это наиболее оптимальный вариант;
• крепят бачок к стене и соединяют гибким шлангом с системой.

Не важно, куда вы поставите бак: на подачу, или это будет обратка, важно чтобы он был расположен на минимальном расстоянии от всасывающей стороны центробежного насоса

Куда ставить расширительный бак в системе отопления

Еще один немаловажный вопрос, которым задаются хозяева частных домов, где ставить расширительный бак в системе отопления? На эту тему очень много разных споров. Кто-то утверждает, что его нужно ставить на обратку системы, кто-то с пеной у рта говорить о подаче. Кто-то говорит, что вообще нет разницы установки расширительного бака в системе.

Однако изучив литературу на эту тему есть устойчивое предположение место для установки расширительного бака в закрытой системе отопления выбирать исходя из расположения циркуляционного насоса. А точнее как можно ближе к входу в насос. Якобы в таком случае не будет явления кавитации, затягивания воздуха через автоматические воздухоотводчики и как следствие завоздушивание системы. Ну и как вишенка на торте при расположении бака сразу после насоса может быть снижено динамическое давление в противоположной стороне системы вплоть до отрицательного. А это как сами понимаете приведет к преждевременному закипанию теплоносителя.

Ну и еще пару моментов, прежде чем определить место куда ставить расширительный бак в системе отопления:

• Необходимо обеспечить хорошую доступность для его обслуживания, подкачки и ремонта в случае выхода из строя;
• Поставить специальный клапан или кран для перекрытия системы на случай ремонта.
• Ну и конечно не забыть соединить бак через «американку». Так его будет гораздо проще открутить потом.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

• выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
• возможна замена мембраны при ее повреждении;
• горизонтальный и вертикальный монтаж прибора.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает  — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
   Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
   Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
   Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
  Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
  В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Установка в системе отопления закрытого типа

По мнению экспертов, установка подобного прибора может проводиться в любой точке отопительной системы, но лучше всего закреплять расширительный бак на трубопроводе перед циркуляционным насосом.

Обратите внимание! Есть и исключение из этого правила: резервуар нельзя устанавливать после насоса или сразу за котлом, ведь в нём будет скапливаться избыточное давление.
Расширительный бак в закрытой системе отопления

Монтаж ёмкости может осуществляться в любом положении, но верхнее расположение воздушной камеры считается оптимальным вариантом. В данном случае пузырьки воздуха будут стремиться кверху. Они не попадут в теплоноситель, что предотвратит возникновение аварийных ситуаций даже при повреждении прокладки. Для отвода скопившегося воздуха в закрытой системе отопления предусмотрен специальный клапан.

Обратите внимание! Идеальным вариантом будет установка расширительного бачка перед отопительным прибором, котлом и насосом, на обратном трубопроводе (здесь стабильное давление).

Прибор фиксируют на трубе при помощи фитингов на тройнике, перед бачком и после устанавливают кран. Он необходим для проверки и обслуживания устройства перед запуском отопительной системы. Чтобы определить исправность ёмкости, перекрывают кран, включают отопление и наблюдают за показаниями манометра.

Когда стрелка достигнет единицы, открывают вентиль и смотрят на циферблат манометра. При исправности резервуара давление должно опуститься до 0,2 атмосферы. Это связано с вытеснением лишней жидкости.

Во время эксплуатации отопительной системы возникают случаи, когда объёма компенсационной ёмкости не хватает для эффективной работы отопления. В этом случае нет необходимости снимать бачок и заменять его большим по объёму резервуаром. Будет целесообразнее установить дополнительную ёмкость.

Схема подключения расширительного бака в систему отопления закрытого типа

Если расширительный бак устанавливают в отопительную систему с естественной циркуляцией теплоносителя, то здесь необходим паровой клапан. Основной задачей такого прибора считается сброс лишнего давления, которое возникает во время нагревания жидкости выше рекомендованных температур.

Достоинства и недостатки

Резина герметично закреплена, поэтому воздух не попадает в систему

Основной плюс оборудования – предотвращение протечек и других аварийных ситуаций, возникающих при скачках давления. Бачки необходимы в контурах большой протяженности. В них находится значительный объем воды, который при расширении создает повышенную нагрузку на места соединений, радиаторы и трубы.

Достоинства оборудования:

• исключается попадание воздуха в магистраль;
• оборудование рассчитано на воду любого качества;
• отсутствует испарение жидкости;
• предотвращается аварийный рост давления;
• установка возможна в любом месте;
• упрощается обслуживание системы, не требуется регулярная доливка теплоносителя.

К минусам относят потери тепла и довольно высокую стоимость мембранных баков по сравнению с емкостями открытого типа.

Ограничения

1. В каких случаях мембранный бак не нужен?

Открытые отопительные системы комплектуются открытыми расширительными бачками. Избыточное давление в них отсутствует; бак служит не только в качестве емкости для расширения теплоносителя, но и в роли воздухоотводчика, а при закипании воды в контуре — и предохранительного клапана.

Открытый отопительный контур. Циркуляция теплоносителя — принудительная.

Кроме того, многие котлы (в первую очередь электрические) представляют собой, в сущности, полноценные мини-котельные: и расширительный бак, и циркуляционный насос, и группа безопасности (манометр, клапан для стравливания опасно высокого давления и автоматический воздушник) находятся внутри корпуса.

На фото — электрокотел, который используется в качестве резервного источника тепла у меня дома.

Вся обвязка находится установлена производителем внутрь корпуса.

Прибор подключается непосредственно к отопительному контуру через пару отсекающих вентилей, позволяющих снять котел для ремонта и обслуживания без полного сброса теплоносителя.

На входе и выходе из котла установлена только пара отсекающих шаровых кранов.

Виды расширительных бачков

Как известно, для отопления частного жилья могут применяться разные принципы подачи теплоносителя — естественная и принудительная циркуляция. Для каждого типа системы используются свои модификации расширительного бачка:

• Открытые. В инфраструктуре с естественной циркуляцией дополнительная емкость устанавливается в самой верхней точке и имеет форму открытого резервуара. Давление в трубах равно атмосферному, а через бачок выводятся пузырьки воздуха и, если надо, доливается вода.
• Закрытые. Если в магистрали отопления установлен насос, обеспечивающий циркуляцию теплоносителя, в качестве расширительного резервуара выступает запаянный металлический баллон со сжатым воздухом. Излишек теплоносителя при нагреве подается в бак, а когда температура снижается, давление воздуха вытесняет жидкость обратно.

Закрытый расширительный бачок обеспечивает значительные преимущества по сравнению с открытым. Его установка может производиться в любом удобном месте, отсутствие контакта с атмосферой защищает внутреннее пространство труб и батарей отопления от коррозии и проникновения грязи и мелкого мусора. Однако окончательное решение о выборе типа расширительного бачка обычно диктуется схемой реализации системы отопления в целом, а не этими важными, но не определяющими преимуществами.

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

• Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² — можно устанавливать гравитационную систему;
• Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
• Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить — поставить отопление открытого типа с насосом или без него.

Гравитационная отопительная система

Гравитационная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить — то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

• Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
• Котел располагается в самой низкой точке схемы;
• Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м.

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

• Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
• Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
• Во время монтажа учитывается направление движения теплоносителя.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Статьи

Мембранные баки широко применяются в системах холодного и горячего водоснабжения. Вместе с повысительными насосами и водонагревателями. Если мембранный бак установлен в системе холодного водоснабжения его называют — гидроаккумулятор. Если мембранный бак установлен в системе горячего водоснабжения — расширительный бак.

Какие функции выполняют мембранные баки

Гидроаккумулятор накапливает воду под давлением и гасит гидроудары. Расширительный бак, принимает избыточный объём воды, образовавшийся в результате её нагрева в водонагревателе.

Конструкция мембранных баков

Конструкция мембранных баков проста: стальной сосуд, разделен резиновой мембраной на воздушную и водяную полость. Мембрана пригодна для использования с питьевой водой. Сама питьевая вода не соприкасается непосредственно с металлической стенкой внутри бака: либо она находится внутри мембраны, либо внутренняя металлическая поверхность бака покрыта специальной эмалью.

Принцип работы мембранного бака

Принцип работы прост: вода под давлением поступает в водяную полость бака, сжимая воздух в воздушной полости, через резиновую мембрану. Сжатый воздух, когда это нужно, выталкивает воду обратно в систему.

Как рассчитать необходимый объём мембранного бака

Мембранные баки выпускаются широким типорядом от 0,25 до 5000 литров. С максимальным рабочим давлением на корпус 10, 16, а специальные на 25 бар. Объём гидроаккумулятора для системы холодного водоснабжения, рассчитывается исходя из условия ограничения максимального количества включений насоса в час. Если не стоит задача накапливать заданный запас воды под давлением. При расчёте объёма гидроаккумулятора в системах горячего водоснабжения учитывается объем, мощность водонагревателя (бойлера), минимальная и максимальная температура воды в водонагревателе, давление воды на линии подачи, давление срабатывания предохранительного клапана, для проточных мембранных баков — пиковый расход.

Где монтируются мембранные баки

В системах холодного водоснабжения гидроаккумуляторы могут монтироваться как на всасывающей, так и напорной стороне насоса, рядом с насосом: приямке, кессоне, либо поодаль от него, например, в техническом помещении дома. Расширительный бак в системе горячего водоснабжения монтируется рядом с бойлером косвенного нагрева, электрическим водонагревателем, только со стороны поступления холодной воды к водоподогревателю, а не на выходе из него (см. инструкцию по эксплуатацию водонагревателя).

Как правильно настроить давление в мембранном баке

Для того чтобы система корректно работала необходимо накачать в бак правильное начальное давление P и согласовать его с давлением включения насоса в системе холодного водоснабжения. В повысительных установках, когда бак расположен с напорной стороны Р = Р вкл. — 0,5 бар (Р вкл. — давления включения насоса). В повысительных установках, когда бак расположен со стороны всасывания Р = Р н. — 0,5…1 бар (Р н. — давление на вводе).

В системах горячего водоснабжения начальное давление P = P н — 0,2 …1 бар (Р н — давление после редуктора). При этом нужно учитывать, что чем дальше гидробак расположен от редуктора давления в системе, тем ниже в нём должно быть выставлено предварительное давление. Если редуктор давления в системе отсутствует, то начальное давление в расширительном баке Р = Р мин. — 0,5 бара (Р мин. — минимальное давление подачи воды в систему). Выставленное таким образом начальное давление в гидроаккумуляторе, обеспечит постоянный начальный запас воды в баке, нужный для защиты мембраны от преждевременного износа.

Как обслуживаются мембранные баки

Мембранные баки неприхотливы в эксплуатации. Они требуют минимальное техническое обслуживание: контроль давления в воздушной камере, проверка целостности мембраны, внешний осмотр бака на предмет коррозии. При необходимости в мембранный бак подкачивается воздух, производится замена мембраны, замена фланца, чистка входного патрубка, покраска, сколов краски внешней поверхности. Если есть дефекты, которые невозможно устранить, гидробак меняется полностью.

Особенности регулировки гидроаккумулятора

Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:

1. Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
2. Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
3. Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
4. Нижняя граница запуска оборудования настраивается малым креплением.
5. Закрываем корпус реле и проверяем результаты.

Настройка давления бака в системе водоснабжения

Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.

Настройка давления бака в системе водоснабжения.

Корректировка работы расширительного бака показана в следующих ситуациях:

1. После установки агрегата. Регулировка значений согласно техническим нормам региона.
2. Слабый напор в системе.
3. Бак не наполняется.
4. Замена мембраны на новую.
5. Ремонт магистрали.
6. В воздушной камере превышены рекомендуемые значения, основания – показания манометра.
7. Нарушен температурный режим горячего водоснабжения.

При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.

Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.

Регулировка гидробака в обвязке водонагревателя

Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.

Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.

При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.
