Установка и монтаж внутрипольных конвекторов своими руками

Решетки для конвектора

Выбирая решетку к конвектору стает вопрос деревянная или алюминиевая. На самом деле все зависит от индивидуальных предпочтений. Хотелось бы подчеркнуть , что деревянные решетки изготавливаются только из натурального дерева. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение или лакирование. Алюминиевые решетки считаются более износостойкими, так как дополнительно проходят процесс аннодирования. Все решетки выдерживают нагрузку от 40 кг на одну планку. Единственный момент, так это то , что деревянная решетка более подвержена внешнему износу, то есть более видны будут затирания от ходьбы по ней.

Достоинства и недостатки устанавливаемых в пол конвекторов

Перечислим положительные и отрицательные особенности внутрипольных обогревателей без разделения по виду используемого энергоносителя и перечисления характеристик, присущих всем конвекторам в целом.

• в силу расположения агрегата производится нагрев нижних, самых холодных слоёв воздуха;
• установка приборов не уменьшает полезный объём помещения;
• быстрый выход в рабочий режим;
• предупреждение образования конденсата на остеклении.

• при высоких потолках встраивать в пол агрегаты естественного типа конвекции не эффективно – конвективные потоки нагретого воздуха концентрируются высоко под потолком и остывают прежде, чем заполнят актуальный объём комнаты;
• конвекция с уровня напольного покрытия инициирует интенсивное движение в воздухе пыли, во время работы отопителя постоянно присутствующей в воздухе;
• неудобство повседневного ухода за нишами, в которых скапливается бытовой мусор.

Сфера применения

Внутрипольные конвекторы отопления широко применяются в загородных коттеджах, где остекление выполнено в виде своеобразной галереи или панорамных окон, со стеклянными раздвижными дверями. Также он пригодится и в современных офисных зданиях, банках – панорамное остекление сейчас применяется повсеместно. Именно в таких случаях внутрипольный электрический конвектор приходит на смену радиатору отопления, идеально вписываясь в интерьер. Согласитесь, трудно представить себе вид помещения со стеклянными стенами и одиноко торчащими радиаторами вдоль анфилады окон.

Внутрипольный конвектор водяного или электрического типа создает мощную тепловую завесу вдоль панорамных окон, не допуская холодный воздух в помещение, сохраняя комфортные условия пребывания независимо от погоды за окном.

Итак, напольный или внутрипольный вариант конвекторов применяется:

• в помещениях с высокими окнами от пола до потолка или там, где низкое расположение оконных блоков не позволяет использовать стандартные радиаторы;
• вдоль полностью застекленных стен в спортзалах, оранжереях, торговых комплексах и культурно-массовых центрах развлечений;
• в детских учреждениях — садиках и яслях для исключения травматизма при неудачном падении вблизи радиатора отопления при обычной схеме.

Многие домовладельцы начинают встраивать конвекторы после проведения евроремонта, не желая портить новый современный интерьер устаревшими типами радиаторов. Именно установка внутрипольных конвекторов и их гармоничное распределение считается специалистами правильным вариантом решения таких проблем, ведь они не занимают много места и органично вписываются в любой интерьер, не нарушая создавшейся идиллии.

Самодельные газовые конвекторы

В числе разработок самодельных конвекторов, перерабатывающих газ в тепловую энергию, не слишком много различных решений. Связано это с опасностью ошибок в сооружении приборов, работающих на голубом топливе. Малейший просчет может повлечь взрыв, отравление, возгорание.

Однако есть несколько интересных конструкций, заслуживающих рассмотрения. Пригодиться они смогут в обогреве дач, загородных домов, прицепов, туристических палаток, гаражей.

Вариант #1. Отопитель на основе ИК горелки

По сути, это просто доработка обычной инфракрасной газовой горелки марки Солярогаз. Прибор работает на баллонном газе. Изобретателем и исполнителем идеи была использована модель ГИИ-2,3, рабочую панель которой можно устанавливать горизонтально.

На эту рабочую панель, обогревающую в обычном режиме пространство беспламенной переработкой газообразного горючего, просто сварили и установили оригинальный теплообменник. Он представляется собой металлический куб, с проложенными внутри корпуса металлическими трубками.

Галерея изображений

Фото из

Самодельный мобильный газовый конвектор

Применение газовой ИК горелки Салярогаз

Теплообменник самодельного обогревателя

Двенадцативольтовые вентиляторы от компьютера

Днища у теплообменника нет, оно бы препятствовало прохождению тепловых волн. Вверху выведен патрубок для подключения дымовой трубы. Сзади установлена пара вентиляторов от компьютера для ускорения течения воздушных потоков.

Конструктивно эта модель напоминает калорифер для систем воздушного отопления. По принципу действия – тоже. Втянутый в трубки прибора воздух нагревается газовой горелкой, затем вытесняется из трубок свежей порцией холодного воздуха.

Мобильный конвекционный обогреватель на газе подойдет туристам, рыболовом с охотниками, любителям путешествий в кемпере. Его нужно просто подключить к баллону, а установленную на патрубок жесткую или гофрированную трубу вывести за пределы палатки

По словам владельца изобретения, палатку доработанная горелка нагревает намного быстрее, чем она же, но без теплообменника. Все продукты переработки газообразного топлива выводятся по трубе, подключенной к патрубку. Кислород не сжигает, газ расходует экономно. Для рыбаков, любителей охоты и туристов это настоящая находка.

Вариант #2. Использование списанного обогревателя

Этот вариант вообще предельно прост, придуман был для экономии в отоплении гаража. Вся доработка заключалась в ремонте списанного конвектора и в удалении кожуха. Результат позволил существенно увеличить теплоотдачу и скорость нагрева, но с безопасностью у него есть проблемы.

Галерея изображений

Фото из

Креплеине конвектора анкерными болтами

Обогрев гаража газовым прибором

Крепление шланга газового баллона

Монтаж антивандальных приспособлений

Во-первых, нарушена герметичность. При случайном затухании газовый клапан отопителя, конечно же, прекратит подачу.

Однако при постоянном горении кислород из воздушной массы в замкнутом пространстве будет выжигаться, потому потребуется регулярно проветривать гараж залпом или сооружать приточную вентиляцию.

Во-вторых, открытый теплообменник может запросто стать причиной ожога. Но там, где не бегают дети, это можно не считать минусом

Взрослый человек вряд ли забудет о том, что с обогревателя удален корпус и что при неосторожном перемещении рядом с прибором можно обжечься

С подобным решением, но используемым для обогрева прицепа, ознакомит следующий видео-ролик:

Гараж площадью 30 м² конвектор без кожуха обогревает примерно за пять минут. Газа потребляет на сумму не более 500 рублей в зимний месяц. Осенью и весной работает реже, значит, расходы еще уменьшаются.

Вариант #3. Модернизация канальным вентилятором

Суть переделки состоит в установке воздуховода с вытяжным вентилятором на лицевую решетку. Генерируемое конвектором тепло направлено поступает в рабочую зону владельца. Никаких особых хитростей нет, зато есть весомое сокращения расходов на отопление.

Особенности устройства и работы модернизированного газового конвектора представлены в видео:

Продукты горения выводятся за пределы объекта как обычно – через коаксиальную трубу, по ней же подается свежий воздух к горелке, чтобы поддержать пламя. Эта самоделка существенно безопаснее предыдущей модели, но периодически вентилировать обрабатываемое помещение потребуется все равно. Ведь, без сомнений, она станет «гонять» клубы пыли.

Выбор конвекторов

Установка внутрипольного конвектора может показаться довольно сложным процессом. Поэтому мы распишем все в пошаговом режиме, начиная с выбора оборудования. Перед панорамными окнами или перед входной зоной мы можем установить электрические или водяные обогревательные приборы – все зависит от вида основного отопления в здании.

Электрические внутрипольные конвекторы работают от сети 220 Вольт и призваны отапливать домовладения, не подключенные к газовым магистралям. В их конструкции чаще всего уже предусмотрены вентиляторы той или иной конструкции (осевые или тангенциальные). Недостатком электрических приборов является их высокое энергопотребление, но в некоторых ситуациях они незаменимы. Зато для их подключения нужны только провода.

Электроконвекторы могут использоваться и в газифицированных зданиях, где затруднена прокладка водяного отопления к месту их монтажа.

Устройство водяного конвектора устанавливаемого в пол.

Водяные конвекторы обладают схожей конструкцией – здесь предусмотрены теплообменники, подключающиеся к отопительной системе. Для этого используются металлические или пластиковые трубки, требующие для своей прокладки определенной сноровки. В этом плане выигрывают электрические внутрипольные конвекторы – для их монтажа и подключения нужны только провода подходящего сечения.

Планируя монтаж внутрипольного конвектора, уделите внимание выбору модели с принудительной конвекцией. Данные приборы обладают следующими преимуществами:

• Более высокая скорость прогрева;
• Повышенная эффективность работы в помещениях с высотой потолков 3 метра;
• Эффективное удаление влаги со всей поверхности остекления.

Выбрав внутрипольные конвекторы с малошумящими вентиляторами, вы сможете повысить эффективность обогрева и предотвратить появление источника шума.

Конструктивные особенности

Внешне агрегат представляет собой прямоугольный сплошной корпус из,прикрытый решеткой. Напольный вариант похож на маленькую скамеечку, настенный – панель небольшой толщины, а встроенные можно заметить благодаря только решетке.

Классический кожух изготавливается из нержавеющей стали. Но, учитывая особенности дизайна помещения и пожелания клиентов, корпус может быть выполненным из дерева, мраморной крошки или МДФ-панелей.

Аскетичные снаружи, внутри конвектора водяного отопления устроены сложнее. Их «сердцем» считается теплообменник, который представляет собой медную ровную или трубу в виде змеевика. На нее перпендикулярно методом тугой посадки крепятся ламели.

Место их соединения с трубой должно исключать малейшие зазоры, которые снижают теплоотдачу. Для изготовления пластин чаще всего используется медь, могут встречаться варианты из стали и алюминия, главное, чтобы теплопроводность была на высоте.

Подсоединение к стояку или центральному трубопроводу осуществляется через специальные вводы с резьбой внутри, которые находятся с торца прибора или сбоку. На современные отопительные водяные конвекторы устанавливаются краны-клапаны или ручные/автоматические клапаны для спуска лишнего воздуха, ухудшающего теплоотдачу.

Если в комплект входит электронный термостат/терморегулятор, он будет контролировать рабочий ритм прибора. Процесс нагревания периодически прекращается при достижении заданной температуры и начинается снова при остывании воздуха.

Для усиления циркуляции воздуха используется вентилятор, который либо уже встроен, либо его придется докупать.Это полезное дополнение (1–2 штуки) встречается только у .

Как конвекция помогает согреваться

В отличие от привычных батарей, которые согревают воздух, излучая тепло со своих поверхностей, конвекторы водяного отопления действуют по-другому. Они перемешивают воздушные массы, замещая теплый воздух холодным и создавая приятную атмосферу. При этом не ощущается сухости и специфического неприятного запаха сгоревшей пыли.

В теплообменник поступает горячая вода из системы отопления и нагревает пластины. Учитывая теплопроводность используемого материала, о чем говорилось выше, детали нагреваются очень быстро. Через отверстия в решетке теплые массы беспрепятственно поднимаются, вытесняемые холодными.

Встроенный вентилятор стимулирует этот процесс, и через считанные минуты уже можно ощутить результат. При этом КПД повышается до 95%, что делает уместным использование водяных конвекторов в просторных помещениях с большими оконными и дверными проемами.

В соответствии с требованиями ГОСТа 20849-94 водяные отопительные конвекторы должны обладать первейшим неотъемлемым свойством – герметичностью и прочностью, которую проверяют пробным давлением воды 1,5 МПа. Нагревательные элементы и кожух должны быть покрыты антикоррозийным теплостойким составом.

Кроме всего прочего, водяной конвектор отопления, относительно недорог, учитывая его растущую популярность. Монтаж специалистами настенной, напольной или плинтусной конструкции обойдется вам почти вдвое дешевле, чем внутрипольной. Такая цена обоснована сложностью предварительных работ по устройству ниши в фальшполу.

Краткая характеристика типовых конвекторов

Важное значение для водяных обогревателей имеют их технические характеристики, именно на их основании выполняется подбор конкретной модели отопителя. Характеристики большинства типовых конвекторов находятся в таких пределах:

Характеристики большинства типовых конвекторов находятся в таких пределах:

Характеристики большинства типовых конвекторов находятся в таких пределах:

• максимально допустимое давление во время работы составляет 16 бар;
• опрессовочное – 25 атм;
• температура воды может достигать 130 °C;
• максимальный нагрев корпуса – 60 °C;
• теплообменник может быть 4 или 6-рядный;
• объем воды в теплообменнике составляет 0,7–0,9 л;
• пропускная способность за час от 90 до 170 л;
• мощность от 100 до 200 кВт;
• вес колеблется от 14 до 21 кг.

Уход и эксплуатация: лучше чаще и чище

Многие производители рекомендуют чистить конвекторы дважды в год — до начала отопительного сезона и после него. Но правильнее наводить порядок в коробах пару раз в месяц.

Фото 4. Чистка встроенного конвектора: защитная решетка прибора поднимается, убирается пыль при помощи пылесоса.

Отключите электропитание и приостановите подачу теплоносителя.

Снимите декоративную решётку и электровентилятор, если он есть.

Осторожно приподнимите теплообменник и почистите короб и все детали пылесосом с узкой насадкой, что доступно — протрите влажной тряпкой из мягкого материала. Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор

Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор.

Производители внутрипольных конвекторов, цены

На российском рынке представлен достаточно широкий выбор внутрипольных конвекторов. По отзывам особой популярностью пользуются следующие модели радиаторов:

Правила замены труб отопления в многоквартирном доме вы найдете здесь.

Разброс цен весьма существенный. Можно найти теплообменники по 6 тыс. рублей. Цены на брендовые изделия достигают 60 тыс. рублей. Естественно, что от стоимости зависит и качество материалов. На решетке может быть нанесено анодирование покрытие, которое не стирается со временем. В дорогих моделях более жесткое корыто. Благодаря этому продлевается срок эксплуатации и упрощается монтаж внутрипольных конвекторов.

В стоимость теплообменника также следует включить дополнительные расходы арматуру для обвязки. Вполне вероятно, что потребуются еще и крепежные элементы – в дешевых моделях крепеж недостаточно женский. О том, как выбрать арматуру для обвязки радиатора в системе водяного отопления мы писали здесь.

Установка электрических конвекторов

Такой тип конвектора, как электрический, также отлично подходит для обогрева помещений. Монтаж конвекторов отопления такого типа можно произвести и самостоятельным образом. Для этого потребуется выполнить следующие действия в определенной последовательности:

• В первую очередь, необходимо извлечь его из упаковки.
• С панели конвектора необходимо снять защитную пленку.
• Далее необходимо выбрать место для установки конвектора.

Электрический конвектор

Во время того, как устанавливать конвектор отопления своими руками, необходимо учесть следующие рекомендации:

Технические характеристики водяных конвекторов отопления

• Расстояние от пола до низа конвектора должно быть не меньше, чем в 20 см.
• От стен расстояние должно составлять не больше, чем 25 см, а от потолка не меньше, чем 55 см.
• Расстояние от розеток должно составлять не менее 35 см.

Электрический конвектор необходимо монтировать следующим образом:

• Конвектор переворачивается, и на нем фиксируются опорные ножки с колесиками. Для того чтобы их привинтить, потребуются штатные болты.
• Конвектор включается, а затем устанавливаются необходимые режимы и прочие параметры.

Корпус

Чаще всего для изготовления современных конвекторов используется сталь. Дизайн корпуса может быть самым разнообразным, так что с выбором обогревателя под конкретную стилистику помещения проблем обычно не бывает. На корпусе настенных модификаций имеются специальные крепления (кронштейны): они дают возможность время от времени снимать прибор для проведения обслуживающих мероприятий.

В некоторых случаях защитный стальной короб конвектора по бокам оснащается регулировочными жалюзи: меняя их угол, можно корректировать направление движения воздушных потоков. Подобное конструктивное решение позволяет объемно распределять тепло в помещении, что делает его обогрев более равномерным. Во избежание недогрева при выборе конвектора рекомендуется оставлять некоторый запас по мощности (особенно, если он будет установлен в угловой комнате).

Как сделать водяное отопление самостоятельно

Оптимальное подключение в двухэтажном доме водяного теплого пола основано на принудительной циркуляции жидкости. Вода и антифриз будут постоянно циркулировать с помощью насоса, а котел можно разогревать дровами, углем, газом, керосином, электричеством.

На деревянных полах водяное отопление выполняется так:

• Утепляют деревянное перекрытие, если это необходимо.
• Размещают и выравнивают лаги.
• С учетом выбранной схемы прокладывают теплоотражающий материал или алюминиевый профиль.
• Размещают трубопровод по алюминиевым направляющим.
• Утепляют пространство между лагами и профилем.
• По инструкции водяной теплый пол подключается к газовому котлу и система тестируется.
• При хорошем результате конструкцию накрывают черновым полом с последующей финишной отделкой.

Советы и рекомендации по монтажу

• При проходе сквозь стену используйте гофрированные трубки (пешель).
• Минимальная высота финишной стяжки должна составлять 3 см от верха трубы.
• При устройстве полов от центрального отопления недопустимо использовать теплоноситель напрямую, поскольку можно нарушить гидравлику всего дома.
• Если теплый пол подключается к котлу совместно с радиатором, то батареи можно присоединить к нему напрямую, а контуры пола завести на коллекторы.
• Многие узлы и механизмы конструкции рассчитаны на давление в пределах 1-2,5 атмосфер, тогда как в централизованной системе оно может доходить и до 16.
• В принципе подключить теплый водяной пол без насоса можно самому, используя регулирующий трехходовой клапан. Он предназначен для смешивания 2 разных потоков в общий. С помощью клапана перенаправляются потоки из разных труб, изменяется температура воды за счет смешения горячего и холодного потока, он получается с постоянным показателем.

Если водяной теплый пол подключается к электрическому котлу, то хозяевам не потребуется выделять специальное помещение для котельной и оборудовать дымоход. Он не выделяет вредных веществ и может уместиться в кухонном ящике.

Ошибки при укладке теплого водяного пола

• Недостаточно ровная черновая стяжка.
• Отсутствует демпферная лента около стен. При изменении температуры бетон может расширяться и сжиматься, что приведет к образованию трещин. Лента должна обязательно крепиться к стене плотно.
• Не уложена теплоизоляция. При некоторой экономии на материале не будет достигнута нужная температура в помещении. Слишком тонкая она также приводит к потере тепла.
• Использование металлических труб взамен качественных металлопластиковых. Они подвержены коррозии и могут протекать.
• Небрежная укладка труб с отступлениями от схемы и не выдерживанием расстояния между ними.
• Использование керамзита в составе стяжки над полом. Его обычно добавляют для теплоизоизоляции при заливке на первом этаже.
• Рано включенный обогрев приведет к нарушению целостности пола.

Теплые полы с использованием системы водопроводных труб – отличное альтернативное отопление, особенно для частных домов. Чтобы их установить самостоятельно, необходимо лишь точно следовать инструкции и выполнять все этапы последовательно, особенно при укладке труб.

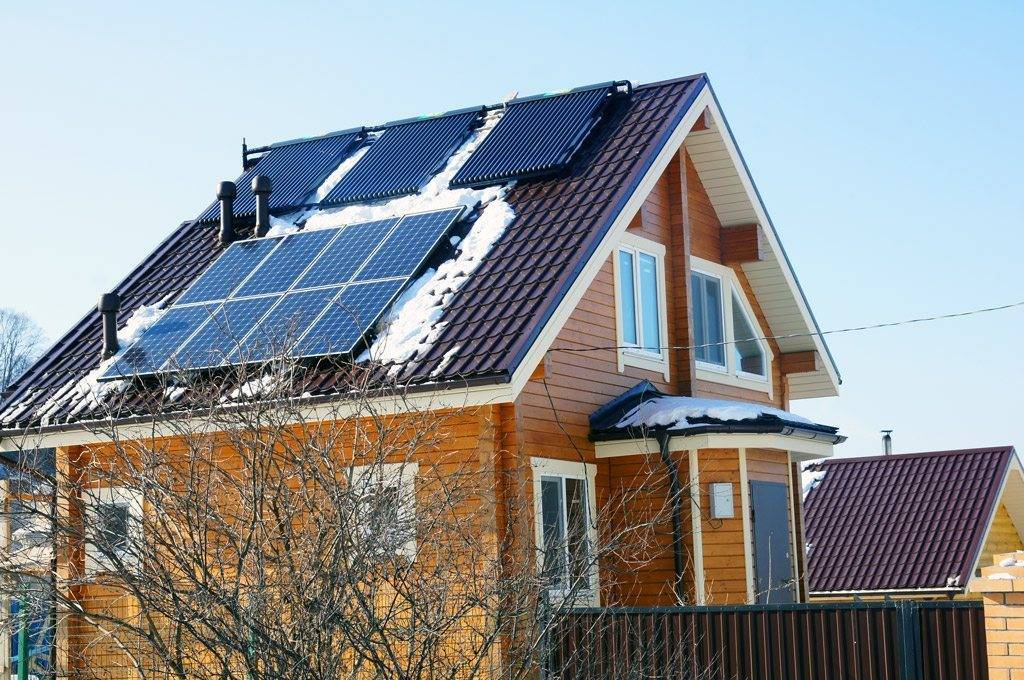

Вакуумные коллекторы

Вакуумные коллекторы отопления

Конструкция отдельных деталей вакуумного коллектора напоминает схему работы термоса. Солнечное тепло непринужденно попадает через прозрачную поверхность колбы в медный стержень, который находится внутри. Между слоями трубки создается вакуум. Данная структура способствует удержанию до 96% накопившегося тепла.

Преимущества вакуумных установок:

• высокая температура нагрева;
• стабильная и надежная конструкция;
• простота монтажа;
• хорошие рабочие характеристики летом и зимой;
• незначительные теплопотери.

Минусы:

• высокая стоимость;
• установка выполняется под конкретным углом наклона коллектора;
• после выпавшего снега необходимо очищать систему.

В некоторых странах солнечные коллекторы – основная часть коммуникаций каждого дома. Это касается южных стран и охарактеризовано мягким, солнечным климатом.

Назначение внутрипольных конвекторов

Монтаж внутрипольных конвекторов оправдан в том случае, если в помещении имеются элементы, образующие тепловые потери. К ним относятся:

• Стеклянные двери «в пол»;
• Входные зоны на лоджию с окнами и тонкими дверями;
• Выходы на террасы;
• Панорамные окна (витражи).

Декоративная решетка — это единственное что выдает внутрипольный конвекционный обогреватель.

При достаточно маленьком соотношении между площадью окон и площадью полов возникают весомые тепловые потери . К тому же от гигантского остекления веет неприятным холодом. Проблема частично решается путем монтажа тройных стеклопакетов, но они отличаются высокой стоимостью. Поэтому смело покупаем внутрипольные конвекторы и приступаем к их монтажу своими руками.

Данные отопительные приборы обладают компактностью, но требуют для своего монтажа подходящих по глубине ниш. Сюда устанавливаются металлические короба (корпуса) конвекторов, после чего закрепляются с помощью специальных креплений. Сверху все это закрывается декоративной решеткой – это лишь краткая инструкция, чтобы вы имели общее представление о будущем монтаже своими руками.

Конвекторы и ламинат

Также, установка этих отопительных приборов является грубейшим нарушением технологии укладки ламината.

Ламинат к удивлению некоторых, не всегда бывает качественным. И даже среди премиальных марок попадаются бракованные партии.

Например, отслаивается декоративное покрытие и загибается вверх.

В случае его брака, вы имеете право вызвать эксперта. Причем не от поставщика, а напрямую от производителя.

Он все проверит, и если партия действительно бракованная, его обязаны бесплатно заменить на новую.

А если вы поставили внутрипольный конвектор, то о гарантийных претензиях можете сразу забыть.

Эксперт приедет, посмотрит на это дело, развернется, и довольный, что ничего менять они не обязаны, уедет обратно.

Также не забывайте, что ламинат не только расширяется, но иногда еще и сжимается. Очень часто он сжимается настолько, что перестает перекрывать даже плинтус, который до этого перекрывал его на 1,5см.

А декоративные бортики у конвектора имеют ширину всего лишь 5мм.

Поэтому в каждой второй квартире, вокруг установочного короба находятся либо широченные зазоры, либо короб сдавливается и намертво зажимает декоративную решетку.

КАК ВЫБРАТЬ ВНУТРИПОЛЬНЫЙ КОНВЕКТОР

Внутрипольные отопительные системы не относятся к числу бюджетных. Они достаточно дороги и поэтому естественным желанием потенциального потребителя является оптимальное решения задачи «цена/качество».

Выбирая отопительные внутрипольные приборы необходимо обладать определенными знаниями и опытом, что является привилегией профессионалов. Однако, чтобы избежать излишнего расхода денежных средств желательно ознакомиться с минимальными требованиями, которые помогут сделать правильный выбор.

Приступая к процедуре выбора встроенного нагревателя, в первую очередь необходимо определить его назначение. Если внутрипольные конвекторы будут использоваться для основного обогрева помещения, то выбор должен пасть на изделия с принудительной конвекцией.

Если же нагреватели необходимы для организации тепловой завесы, предохраняющей помещение от проникновения холодного воздуха, который скапливается у остекления — то можно рассматривать приборы, работающие по принципу естественной конвекции.

Однако, в случае когда высота остекления превышает 3 м, лучше остановить свой выбор на моделях с принудительной конвекцией воздуха.

При необходимости установить внутрипольные нагреватели в помещениях с повышенной влажностью выбирать нужно короб, изготовленный из нержавеющей стали. В остальных случаях можно приобрести стальной оцинкованный короб с порошковым покрытием.

Важно: расчетная мощность встроенных водяных конвекторов определяется при температуре теплоносителя порядка +75°С. Если потенциальному покупателю известно, что температура теплоносителя в его системе отопления отличается от указанной, то об этом нужно предупредить продавца-консультанта

Он с помощью соответствующих коэффициентов сможет произвести перерасчет мощности и посоветует, нагреватель какой мощности необходимо приобрести.

Современные внутрипольные конвекторы кроме своего основного назначения обеспечивают также выполнение ряда вспомогательных функций.

К ним в первую очередь относятся функции охлаждения и вентилирования. При этом они оснащаются дополнительными приспособлениями, которые в силу присущих им конструктивным особенностям также влияют как на выбор устройства, так и на его установку.

Например, на рынке представлен ряд внутрипольных обогревателей, которые оснащены модулями, способными не только обогревать помещение зимой, но и в жаркое время года подавать внутрь охлажденный воздух. Кроме того они могут комплектоваться модулем, который будет подавать в помещение свежий воздух. Интересно, что эти модули также выполнены во внутрипольном исполнении.

Обзор существующих моделей.

На отечественном рынке нагревательных приборов встроенные в пол конвекторы представлены достаточно широко. Наиболее популярными являются внутрипольные обогреватели таких зарубежных торговых марок, как

• Mohlenhoff;
• Verano;
• Kermi;
• Polvax;
• Carrera и др.

При этом стоимость бюджетных моделей (естественная конвекция), теплоотдача которых находится в пределах 188…270 Вт, составляет порядка 120 — 280 Евро.

Более дорогие модели, оснащенные специальными вентиляторами (принудительная конвекция) отличаются повышенной мощностью (904 — 2468 Вт). Правда и цена их значительно выше. Ценовой диапазон таких моделей: 260 — 1100 Евро.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Установка конвекторов отопления, подключение и схема монтажа, устройство и принцип работы

Конвекторы – это такие обогревательные приборы, благодаря которым можно обогреть любое помещение. Различаются такие устройства по способу монтажа и теплоносителя, который используется для нагрева. По типу переносчика тепла конвекторы могут быть водяными, электрическими или газовыми. Принцип работы конвектора отопления будет отличаться в зависимости от вида. Газовый вариант может быть установлен только в вертикальном положении, а конвекторная система отопления и подводки электрических и водяных конвекторов может быть монтирована под пол или на стену. Установка конвекторов отопления – важный вопрос, с которым мы и разберемся.

Преимущества и недостатки

Скрытность батареи от посторонних глаз – критерий, который привлекает многих владельцев помещений. Рекомендовано ознакомиться с иными преимуществами, чтобы понять целесообразно ли монтировать подобную систему.

Сильные стороны внутрипольного радиатора:

• Долгий срок эксплуатации. Можно несколько лет не думать о замене и ремонте.
• Высокая производительность при незначительных затратах.
• Надёжность, безотказность и экологичность.
• Радиаторы не портят внешний вид помещения, а решётку, которую видно, можно легко вписать в интерьер.
• Экономия пространства. К тому же можно выбрать модели для небольших жилых комнат.
• Такой отопительный прибор – идеальное решение для мест с панорамными окнами, где нет возможности установить обычную батарею.

Наряду с достоинствами внутрипольник имеет недостатки. Они следующие:

• Установка подразумевает под собой увеличение высоты потолков.
• Высокая стоимость по сравнению с напольными и настенными моделями.
• Радиатор не подходит для помещения, высота потолков которых более 3 м.
• Трудно установить. С работами могут справиться только опытные мастера.
• Если модель имеет опцию по принудительной конвекции, расход электрической энергии увеличится.
• Некоторые приборы способствуют распространению пыли.

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника,  можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Классификация

Напыляемая теплоизоляция область применения, преимущества и недостатки, технология нанесения

Конвекторы, используемые в водяных отопительных системах, могут различаться конструктивными особенностями, техническими характеристиками, методом управления и т.д. Эти устройства принято разделять по типу исполнения на следующие виды:

настенные модели. Характерная особенность этого вида – небольшой вес и компактный размер, что позволяет производить установку на стены помещения, в том числе и гипсокартонные. Заметим, что несмотря на небольшие габариты, эти устройства значительно эффективнее обычных радиаторов водяного отопления;

Настенное исполнение

модели напольного размещения. Конструкция устройств данного исполнения имеет много общего с настенными моделями, она представляет собой цельный блок. Заметим, что у материала, из которого выполнен корпус конвектора, низкое тепловое напряжение, это позволяет размещать устройство рядом с различными предметами без риска повредить их;

Напольное исполнение

встраиваемые модели, данный тип оборудования предназначен для размещения в полу или стенах помещения. Такой вариант установки не будет нарушать общую концепцию интерьера в помещении.

Встраиваемые в стену (A) и в пол (В) модели
