Какие бывают напольные водяные конвекторы отопления – виды, какой лучше выбрать

Как установить водяной конвектор: способы

Существуют разные виды конвекторов для отопительной системы. Выделяют модели по типу установки:

1.напольный тип.

2.настенный тип.

3.внутрипольный тип.

4.плинтусный тип.

Модели настенного типа крепятся на стену, как отопительные радиаторы. При монтаже нужно придерживаться требуемых допусков расположения, чтобы соблюдать оптимальную циркуляцию воздуха. Оптимальным вариантом считается установка оборудования под окном. Так как настенные приборы легкие, монтаж протекает быстро, их можно крепить на стену, выполненную из всех типов материала.

Модели напольного типа для отопления имеют небольшую высоту, отличаются разнообразием дизайна. Монтируют и устанавливают отопительные напольные приборы, выполняя разводку труб под напольным покрытием. Изделия оснащены высокими ножками, поэтому беспрепятственно воздух может циркулировать в устройстве.

Модели плинтусного типа, применяемые в системах отопления, относятся к оригинальным техническим решениям. Данный тип устройства не занимают много места, их не видно. Приборы отвечают нормативным требованиям экологии, при этом отлично нагревают массы воздуха. Оборудование крепят по периметру помещения, прикрепляют к нижней части стенки. Устройство состоит из алюминиевого корпуса, решетки для декора, теплообменников, которые соединяются трубками. Контур для системы обогрева делается замкнутый, чтобы не терять лишнюю тепловую энергию.

Производители

В число признанных фирм, выпускающих внутрипольные конвекторы, входят российские, в частности, модели «Бриз». В зависимости от мощности, выпускаются модификации с естественной конвекцией и с вентилятором тангенциального типа. Теплообменник выполнен из медно-алюминиевого сплава, а решетка – из дюралюминия. Температура теплоносителя может достигать 130С, а рабочее давление – 15 атм.

Внутрипольный конвектор «Бриз»

Из отечественных изделий известен также коллектор «EVA», предназначенный для обогрева небольших помещений. Применение деталей из нержавеющей стали, современные технологии изготовления и возможность самостоятельно подобрать комплектацию делают данный отопительный вариант широко востребованным. Здесь все зависит от финансовых возможностей и вкуса.

Большой популярностью в плане широкого выбора и высокой надежности пользуются водяные конвекторы «Керми» (Бельгия). Их можно применять в качестве основных источников тепла. Малая высота корпуса дает возможность легко производить монтаж внутрипольных конвекторов, которые встраиваются в любой пол. Диапазон размеров и мощностей изделий велик, а гарантия составляет 10 лет. Они снабжены термостатами и могут работать автономно. Вентиляторы запитаны от источника в 12 В. Производители изготавливают внутрипольные водяные конвекторы на заказ.

Высокое качество и приемлемые цены сделали популярной в России чешскую марку «Minib». Конвекторы выходят на максимальную мощность за 10-15 мин. Если сравнить их с радиаторами, то тем для этого требуется 30 мин.

Следует также отметить популярность немецких конвекторов «Varmann», где применяются последние инновации, существенно не влияющие на окончательную стоимость моделей. Ассортимент изделий отличается широкими возможностями. Их изготавливают прямой и полукруглой формы, в виде угловых конструкций или проходящих через колонны.

Внутрипольный конвектор или его аналог — теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

  • Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
  • Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
  • Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
  • При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

Внутрипольный конвектор перед французским окном

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

  • Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
  • Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
  • Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Виды водяных конвекторов отопления

Внутрипольные

Применяются для отопления офисных помещений и частных домов. Радиаторы встраиваются в пол (применяются медно-алюминиевые теплообменники), при этом помещение обогревается за счет естественной циркуляции воздуха (конвекции).

Внутрипольный конвектор.

Также подходят для отопления музеев, зимних садов, бассейнов, теплиц, то есть таких помещений, где предусматривается соблюдение специального микроклимата.

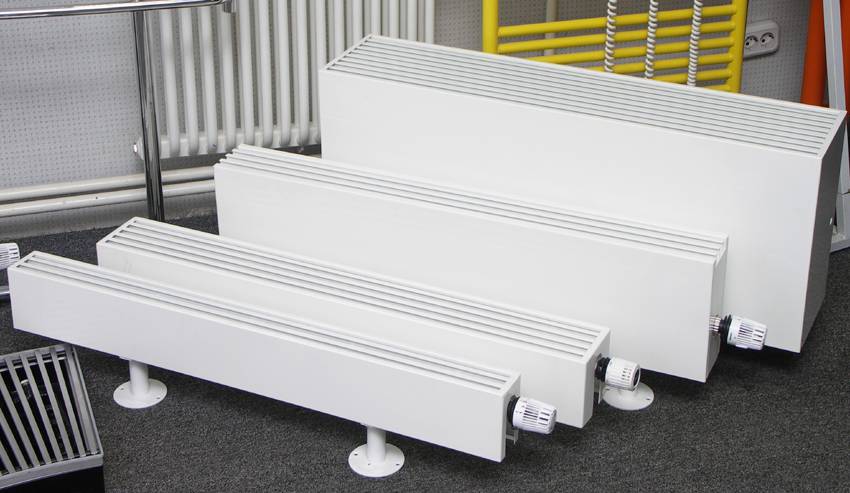

Напольные

По периметру помещения размещаются несколько напольных радиаторов, соединенных между собой параллельно.

Kampmann Katherm.

За счет естественной циркуляции происходит выделение и равномерное распределение теплого воздуха по всему периметру.

Примечание! Некоторые модели выпускаются с прочной поверхностью, благодаря чему их можно использовать в качестве скамеек в спортивных залах и кинотеатрах.

Настенные

Это наиболее популярный вид конвекторов.

Настенные водяные конвекторы компактны, их можно размещать прямо под окнами или в нишах. Применение таких отопительных приборов позволяет создать комфортные условия в помещениях с панорамными окнами и зимних садах.

Плинтусные

Водяной конвектор плинтусного типа – новинка отопительного оборудования, которая разработана с учетом всех требований к современным системам обогрева и делает отопление комфортным и экономичным.

Теплый плинтус водяного отопления, длиною 1 м, состоит из медно-алюминиевого теплообменника и кожуха (профиля). Конвекторы соединяются между собой при помощи пайки мягким припоем.

Систему оснащают терморегулятором с датчиком (для регулирования теплового потока).

Цокольные

Такую систему отопления можно назвать невидимой, цокольные конвекторы монтируются в стенах, ступенях, под окнами и даже в мебели. Такое расположение позволяет «сохранить» полезную площадь в помещении, при этом отопительный прибор становиться практически невидимым (его можно заметить только по решетке в специальной нише).

Благодаря встроенному вентилятору, обогрев помещения происходит на нужном уровне и равномерно.

Водяные конвекторы в одном из номеров строящейся гостиницы. Подключение через трубы из сшитого полиэтилена Uponor.

Строение и принцип работы

Водяной напольный конвектор имеет продолговатый стальной корпус длиною 1-2 метра. Чем длиннее короб, тем большую теплоотдачу он предполагает. Дизайн внешнего вида устройства не несет кардинального специального назначения, поэтому их можно делать под заказ для удачного сочетания с интерьером.

Остановимся на строении конвектора и принципе работы: в корпус помещен один или несколько теплообменников. Напольный конвектор представляет собой медную трубку с прикрепленными к ней алюминиевыми пластинами. Медь и алюминий используются при изготовлении таких приборов по причине их высоких характеристик проводимости тепла. Именно эти материалы обеспечивают водяные напольные конвекторы отопления хорошей степенью теплоотдачи.

Фото схемы устройства водяного конвектора

Обогреватель конвекторного типа подключается к отопительной системе с помощью гофрированной трубы, подключение которой не является трудоемким процессом.

Для улучшения циркуляции теплого воздуха рассматриваемая система обогрева оснащена вентилятором. Вентилятор работает на электричестве и его конструкция полностью скрыта в корпусе изделия. Для увеличения потенциала полезного использования электроэнергии отопительное средство оснащено трансформатором и регулирующим термостатом.

Конвекторное отопление дома является при этом абсолютно бесшумной, издаваемый ею звук до 23 дБ.

Ведущие производители отопительных напольных конвекторов

VARMANN

Российская компания, создававшаяся когда-то лишь для реализации импортной климатической техники, но руководство которой быстро осознало важность собственного производства. Учитывая спрос на конвекторы среди россиян, VARMANN выпускает собственные модели, используя при этом передовые европейские производственные линии

Учитывая спрос на конвекторы среди россиян, VARMANN выпускает собственные модели, используя при этом передовые европейские производственные линии.

Фирма выпускает несколько линеек встраиваемых в пол конвекторов.

  • Серия Ntherm – модели с естественной конвекцией средней и повышенной мощности, с водяными или электрическими (Ntherm Electro) теплообменниками.
  • Серия Qtherm – конвекторы встраиваемые в пол компании Varmann. Это модели с принудительной вентиляцией, также с различными типами теплообменников, с интеллектуальной системой регулирования микроклимата.
  • Модели «Qtherm HK» – двухконтурные, рассчитанные как на отопление, так и на кондиционирование воздуха.

EVA

Совместное российско-шведское предприятие EVA выпускает конвектора, максимально адаптированные для наших условий.

В ассортименте фирмы “ЕВА” – конвектора всего диапазона мощностей – от небольших приборов без вентилятора до сверхмощных, способных обогреть большие помещения, оснащенных бесшумными вентиляторами германского производства..

На всю свою продукцию производитель дает гарантию 10 лет безаварийной работы.

JAGA

Популярная бельгийская компания – признанный лидер в производстве конвекторных систем.

Особым спросом пользуется ее продукция среди владельцев жилья – модели Micro Canal Floor и Mini Canal, при совсем небольших размерах, обладают поразительной теплоотдачей, а конвектор Mini Canal DBE, оснащенный вентилятором, отлично показывает себя даже при невысоких температурах теплоносителя.

Фирма не скупится на гарантийные обязательства: на все изделия – 30 лет!

KLIMA

Словенская фирма, успешно работающая в этом направлении уже 60 лет.

Ассортиментный ряд компании Klima– это более 130 моделей водяных конвекторов серии TKV – с принудительной циркуляцией, и TK – с естественной. Если после индекса добавлена буква S, например, TKV- S, то конвектор предназначен для помещений с повышенной влажностью

Конвекторы БРИЗ

Стараются не уступать западным аналогам и изделия Кимрского завода КЗТО (Тверская обл).

Линейка моделей – очень широка, от конвекторов для обогрева промышленных цехов до миниатюрных приборов, предназначенных для небольших жилых комнат.

Удобно, что производитель принимает заказы и на изготовление решеток по желанию потребителя – из алюминия, нержавейки или дерева с лакировочным покрытием.

Критерии для выбора прибора

Чтобы выбрать модель конвектора для отопления, нужно знать основные правила. Ориентироваться следует на технические особенности устройства. На уровень производительности и их особенность работы влияют такие параметры:

1.Показатель мощности водяного отопительного прибора относится к основному показателю данного типа устройства. По СНиП тепловая мощность конвектора оптимального качества должна соответствовать 0.1 киловатт на кубометр площади.

Внимание! Для помещения в 30 квадратных метров подходит прибор мощностью 3 киловатта. Определяя этот параметр учитывают уровень теплопотерь из окон, балкона, планировки здания

К оптимальной мощности следует прибавлять до пятнадцати процентов, чтобы учесть теплопотери

Определяя этот параметр учитывают уровень теплопотерь из окон, балкона, планировки здания. К оптимальной мощности следует прибавлять до пятнадцати процентов, чтобы учесть теплопотери.

2.Опрессовочное давление в рабочем и максимальном значении. Данные характеристики особенно важны, если конвекторы ставят в многоквартирном доме, у которого отопительная сеть централизована. Давление у конвекторов должно быть выше, чем показатели давления системы внутри квартиры.

3.Количество приборов. При большом количестве теплообменников возрастает производительность конвекторных приборов.

Плюсы и минусы

Технические характеристики всех трех видов конвекторов очень похожи, их отличает только способ установки.

Характеристики и достоинства водяного конвектора:

  1. Во-первых, их удобно установить в любом месте.
  2. Во вторых, их компактность позволяют им войти в любой интерьер.
  3. В третьих, по желанию клиента можно изготовить конвекторы нестандартных размеров.
  4. В-четвертых, их установка не требует специальной подготовки и их технические характеристики говорят о пожаробезопасности этих видов конвекторов.

И, наконец, они отлично подходят для эксплуатации, как в жилых помещениях, так и в бассейнах, зимних садах, теплицах, оранжереях.

Если сравнить конвекторы с обычными радиаторами, к которым все давно привыкли, то можно увидеть, что водяные конвекторы быстрее нагреваются, и при этом не требуется высокая температура воды в отоплении. Благодаря их легкости, такие приборы можно повесить на гипсокартонные стены.

Однако не стоит забывать, что, где есть достоинства, всегда найдутся и минусы у устройств. К ним можно отнести, во-первых, высокую циркуляцию пыли, из-за того, что воздух в помещении интенсивно перемещается. Во вторых, хоть это и маловероятно, но есть риск появления сквозняков и неодинакового прогрева жилого помещения. В третьих, водяной конвектор не подходит для квартир с высотой  потолков более трех метров.

Работают такие приборы на принципе естественной конвенции. Водяные конвекторы недавно вошли в наши квартиры, но уже довольно успешно себя зарекомендовали.

https://youtube.com/watch?v=PbXkRkZAax0

Преимущества водяных конвекторов отопления

  • Современные водяные конвекторы эффективнее и экономичнее обычных батарей отопления. Можно выделить следующие преимущества:
  • Используется принцип конвекции. Нагревается воздух, а не корпус прибора (как в обычных радиаторах). Как правило, корпус разогревается до температуры не более 40-45°C, что позволяет их использовать в детских садах без защитного деревянного кожуха, как в случае с чугунными радиаторами. Дотронувшись до корпуса прибора ребенок не сможет обжечься.
  • Высокая теплоотдача при незначительных энергозатратах.
  • Устойчивость материалов к коррозии. Для изготовления высококачественных водяных конвекторов отопления используется медь, алюминий и нержавеющая сталь. Это позволяет их размещать в помещениях с повышенной влажностью.
  • Компактность системы отопления и небольшой вес.
  • Высокая скорость обогрева помещения.
  • Не сушит воздух.
  • Наличие терморегулятора позволяет регулировать температуру.
  • Неповторимый дизайн и высокое качество отопительных приборов и компонентов.

Kampmann Katherm NK.

Можно ли подключать к центральному отоплению?

Многих интересует вопрос: можно ли подключать водяной конвектор к центральному отоплению. Не каждый, но можно. С учетом нескольких факторов:

  1. Если трубка в теплообменнике медная, конвектор можно подключать к ТЭЦ
  2. Труба в медном конвекторе небольшого диаметра. Возрастает гидравлическое сопротивление. Возможно, центральное отопление не «продавит» прибор
  3. Прибор следует подбирать со значительным запасом по мощности, так как ТЭЦ далеко не везде соблюдает нормы по температурам.
  4. Срок службы прибора немного сокращается, но все равно лет 25 он вам точно прослужит

Если захотите отопить свой дом водяными конвекторами отопления, то однозначно обратите внимание на медно-алюминиевые варианты. Каждый заказчик, которому мы поставили такие приборы, остался довольным

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Выбор

Клиенту изначально необходимо четко ориентироваться в вопросе: как правильно выбрать напольный конвектор? Остановимся на этом подробнее.

Модели конвекторов

При выборе нужного вам водяного конвекторного обогревателя обратите внимание на приведенные ниже факторы:

  • предельный показатель температуры действующего отопления;
  • средний уровень температуры вашего помещения;
  • вид водяного отопления системы (независимое, центральное);
  • дополнительные источники тепла в здании (помещении).

Стоит обратить особое внимание на последний фактор, так как в зависимости от коэффициента тепла, излучаемого различными источниками в вашем доме (помещении), зависит вид водяного напольного конвектора, на котором следует остановить свой выбор – напольный или настенный. Средний показатель требуемого тепла на один квадратный метр составляет 100 Вт., при этом следует учитывать, что этот показатель не абсолютный

Средний показатель требуемого тепла на один квадратный метр составляет 100 Вт., при этом следует учитывать, что этот показатель не абсолютный.

Немаловажен также возможный уровень рабочего давления устройства, который колеблется от 2-12 атмосфер. Поэтому выбор зависит от типа вашего водоснабжения – центральное либо автономное.

Выбор запорно-регулирующей арматуры

При самой простой схеме подключения на конвекторе встроенном в пол устанавливается только запорная арматура, то есть такая, которая может работать в открытом либо закрытом положении. Сегодня в продаже представлены две разновидности таких устройств:

  1. вентиль;
  2. шаровой (пробковый) кран.

Вентиль представляет собой клапан, двигающийся вверх или вниз за счет вращения винтового штока. Вентиль — достаточно надежное устройство, но имеет ряд недостатков:

большое гидравлическое сопротивление (до полного перекрытия крана шток приходится поворачивать несколько раз);
сальниковая набивка штока под давлением теплоносителя часто теряет герметичность и дает течь;
высокая вероятность накопления солевых отложений;
при неполном закрытии клапана возможно образование серии гидроударов.

Достоинства и недостатки шаровых кранов и вентилей

Шаровой кран является наиболее эффективным вариантом обвязки внутрипольного конвектора отопления. Он представляет собой помещенную в корпус сферу с выполненным внутри нее пропускным каналом. Поворачивая шар с помощью рукоятки крана, пользователь может совмещать ось его канала с осью трубопровода, открывая путь рабочей жидкости. В альтернативном положении крана поток перекрывается. Современные модели шаровых кранов не дают протечек и могут перекрываться легким движением руки.

Ручные дроссели являются наиболее доступным вариантом. При своей простоте он достаточно неудобен, так как для регулировки требуется участие человека. В настоящее время данный способ регулировки применяется достаточно редко.

Автоматическое регулирование

Автоматические регуляторы представлены термостатическими головками. Установка этого устройства на водяные отопительные приборы позволяет поддерживать в помещении заданную пользователем температуру. Винтовой шток головки имеет электрический привод, который управляется выносным температурным датчиком. В простых моделях оптимальная температура задается механическим способом, в более дорогих — посредством контрольного модуля, снабженного панелью управления.

Схема автоматического управления температурой и оборотами.

Определение потребной мощности

Геометрические параметры конвектора устанавливаемого в пол и строительных конструкций, в которых будет осуществляться установка, зависят от мощности прибора. Последняя определяется тепловым расчетом, который также выполняется на этапе разработки проекта. Тепловой расчет учитывает такие важные факторы, как теплопроницаемость стен, количество оконных проемов и т.д.

https://youtube.com/watch?v=HNNn5J_PALc

Кроме перечисленных особенностей, инженеру-проектанту следует предусмотреть правильный отвод теплоносителя и воздуха из конвектора. Задача эта носит специфический характер, поскольку конвекторы встраиваемые в пол обычно располагаются горизонтально, в то время как напольный либо настенный вариант установки может предусматривать и вертикальное размещение.

Крепление обвязки

Обвязка крепится с помощью резьбовых разъемных соединений. Наиболее удобной системой крепления арматуры для водяных внутрипольных конвекторов признана так называемая «американка», представляющая собой накидную гайку, охватывающую присоединяемую деталь. Все резьбовые соединения при установке кранов следует уплотнять ФУМ-лентой или льняной паклей.

Описание основных принципов конвекции

Нагретый воздух становится легче и потому поднимается, а охлажденные потоки газов опускаются. Это принцип конвекции, который существует в природе и по нему работают все конвекционные приборы вне зависимости от энергоносителя, источника тепла. Эффективность перемещения теплого газа позволяет быстро прогревать пространство, поддерживать определенный температурный режим длительное время.

Как осуществляется прогрев помещений:

  1. В радиаторы вмонтирован элемент нагрева большой площади поверхности. Это объясняет оперативность нагревания потоков газа.
  2. Воздух поднимается из радиатора, на его место поступает холодный газ из нижней части комнаты.
  3. Замещение потоков помогает поддерживать циркуляцию, за счет чего достигается оптимальный баланс нагрева.

В продаже есть элементы, получающие питание от электричества, газа; водяные работают за счет циркуляции горячего теплоносителя.
