Греющий кабель для канализационных труб: монтаж внутри саморегулирующего провода обогрева

Устройство греющего кабеля

Греющие кабели для водопровода далеко не новинка. Раньше их активно использовали для обогрева коммуникаций промышленного производства. В настоящее время использование таких систем распространено в частном и коммунальном домовладении, так как проложить водяные трубы ниже уровня промерзания почвы не всегда возможно.

Устройство греющего кабеля для водопровода

Саморегулирующийся кабель для обогрева труб коммуникаций многослойный, состоит из:

  • двух проводников тока – медных жил;
  • полимерной матрицы, соединяющей жилы;
  • двух слоев бесшовной изоляции;
  • медного экрана – теплоотражателя;
  • внешнего изолирующего покрытия.

В комплект саморегулирующейся системы обогрева водопровода также входит ремкомплект с деталями для герметизации кабеля при подключении.

Надежность нагревательного кабеля

Надежность саморегулирующего кабеля напрямую зависит от качества греющей матрицы (полупроводниковый материал между токоведущими жилами). Чем ниже качество, тем быстрее она стареет – как следствие уменьшается удельное тепловыделение и саморегулирование. Срок службы такой матрицы низкого качества 3-4 года.

Проверенные производители, заботящиеся о своей репутации, такие как Fujikura, Pentair, Devi, Hemstedt используют качественные материалы для производства. Это конечно же выражается в более высокой цене, но его работа на протяжении всего срока службы (15…20 лет) того стоит.

Электрический обогрев канализационных труб

Сегодня такой способ считается устаревшим, на смену ему пришли новейшие разработки в области теплотехники, позволяющие снабдить подогревом трубы, проложенные выше границы промерзания почвы, и даже наружные.

Конечно, установка электрических систем подогрева труб – это дополнительные материальные вложения, зато при наличии электрического обогрева затраты на прокладывание труб в грунте отсутствуют.

Электрический кабель для обогрева труб изготавливает множество различных производителей. По способу установки системы подогрева подразделяются на:

  • внутренние;
  • наружные.

Пример наружного обогрева трубы

Виды кабелей для обогрева труб

Классификация изделий зависит от разных параметров. Первый – это принцип работы. В зависимости от него все обогревательные кабели можно поделить на саморегулирующиеся, резистивные и зональные.

Саморегулирующиеся кабели — самые удобные в применении. Обычно в их основе заложена полупроводниковая матрица. Степень нагрева кабеля зависит от температуры окружающей среды, а это исключает установку терморегуляторов. Кроме того, при использовании такого кабеля можно значительно сэкономить на электроэнергии. Большое количество энергии он затрачивает только во время сильных морозов, а все остальное время работает в более щадящем режиме.

Резистивные кабели стоят несколько дешевле предыдущего аналога, именно поэтому они все еще используются, даже несмотря на все свои несовершенства. Изделия работают при постоянной мощности и создают в условиях трубы только определенную температуру. Для экономии электроэнергии кабель лучше всего отключать в то время, когда температура за окном позволяет трубам функционировать и самостоятельно. Для предотвращения перегрева внутреннюю часть трубы при использовании подобных кабелей лучше всего снабдить термодатчиком, опираясь на который вы будете решать, когда работа кабеля необходима, а когда нет.

Зональные кабели отличаются от своих аналогов тем, что не поддерживают постоянную температуру на всей своей протяженности, а делают это только на отдельных участках. Такие кабели очень удобны для обогрева отдаленных отрезков системы, например, труб между септиком и фильтрующим колодцем.

Возможно, обогрев кабеля до этого элемента и не нужен, но в случае с другими типами устройств, кабель придется устанавливать иногда только для того, чтобы добраться до необходимого участка. В случае с зональным кабелем можно установить его на всей протяженности трубопровода, а зоны обогрева сделать только в некоторых отрезках системы.

Второй тип классификации обогревательных кабелей зависит от места их установки. Они могут быть наружными и внутренними.

Наружные кабели устанавливают по внешнему периметру трубы. Зачастую применяется несколько приспособлений, при помощи которых вокруг трубы создается решетка или зигзаг. Такой тип установки позволит равномерно прогревать трубу по всей ее протяженности. Некоторые наружные кабели снабжены клеящим слоем, что делает их установку очень простой и удобной, в случае с остальными приходится применять металлизированный скотч.

Внутренние кабели обычно имеют более высокую мощность, ведь установить несколько элементов одновременно, как в случае с наружными, будет уже затруднительно. Такие приспособления имеют большую защиту от влажности, ведь они будут постоянно соприкасаться с жидкостью.

Также все обогревательные кабели можно разделить по мощности на среднетемпературные и высокотемпературные. Там, где требуется больший обогрев труб канализационных, применяют второй тип кабелей. При более щадящей погоде в зимнее время хватит и средней мощности.

Виды греющего кабеля

Существуют разные конструкции греющего кабеля:

Резистивный

Самый простой вариант конструкции. Имеет строго определенную длину, не позволяет обрезать или соединить несколько кусков, так как сопротивление либо слишком уменьшится, что создаст аварийную ситуацию для электрического провода и аппаратуры, либо увеличится и резко уменьшит эффективность работы кабеля. Есть конструкции с одним и двумя проводниками. Первый вариант требует укладки в сложенном пополам виде, так как концы должны быть подключены в одной точке. Второй вид можно укладывать как угодно, так как двойной проводник представляет собой один провод, который попросту проходит до конца и возвращается назад.

Резистивный кабель имеет массу недостатков, но его привлекательность для пользователя заключена в низкой стоимости.


Резистивный и зональный греющий элемент

Зональный

Конструкция зонального вида представляет собой двойной проводник в изоляции, вокруг которого равномерно обмотана греющая нихромовая нить. Она через равные промежутки соединена с проводниками, что позволяет получить соответствующие зоны нагрева. Такая система не зависит от длины контура и может греть трубопроводы любых размеров. Применение зонального типа облегчает монтаж греющего кабеля на канализационную трубу и дает некоторые преимущества:

  • стартовые токи отсутствуют;
  • при повреждении нихромовой нити на отдельном участке, остальная часть кабеля продолжает работать;
  • мощность нагрева не зависит от длины контура;
  • характеристики не меняются со временем.

Недостатками можно считать опасность местного перегрева участка кабеля и возможность его повреждения во время монтажа. Цена такого нагревателя несколько выше, чем у резистивных типов, но значительно ниже, чем у саморегулирующихся конструкций.

Саморегулирующийся

Саморегулирующий кабель состоит из двух проводников, на которые напрессована полимерная греющая матрица, защищенная двойным слоем внутренней изоляции, медным экраном и внешним защитным изоляционным слоем. Особенность его работы состоит в способности создавать свою температуру на разных участках кабеля в зависимости от внешних условий. Чем ниже температура, тем сильнее тепловыделение в данной точке. Самогреющий кабель для канализации представляет наиболее эффективное решение проблемы перемерзания трубопровода, но его стоимость существенно выше, чем у более простых конструкций.

Греющая пленка

В самых сложных случаях используют греющую пленку. Она обертывается вокруг трубы, обеспечивая равномерный прогрев всей поверхности. Это позволяет получить максимальную эффективность обогрева, но значительно усложняет и замедляет монтажные работы. В то же время, пленка потребляет гораздо меньше электроэнергии, что позволяет значительно снизить расходы. Учитывая, что монтировать систему приходится один раз, а платить за использованные ресурсы — постоянно, подогрев канализационных труб с помощью пленки можно считать вполне удачным вариантом.

Достоинства подогрева канализации

Обогрев канализационных труб греющим кабелем изнутри имеет целый ряд преимуществ:

  • Провода, прогревающие изнутри, дают возможность поддержать нужный температурный уровень, чтобы не замерзла жидкость в системе.
  • Высокая безопасность кабелей, протянутых изнутри, и их регуляторов.
  • Такие устройства можно использовать не только изнутри, но и на внешней части магистрали.
  • Простое и удобное применение.
  • Возможность сэкономить электричество за счет автоматического регулятора.

Единственным недостатком приспособлений, устанавливаемых изнутри, называют зависимость от подачи электричества. По этим причинам на важных трубопроводах приходится ставить дополнительные источники, которые придут на выручку при перебоях работы главного источника.

Выбор греющего кабеля для канализации

Под теплоизоляцию для наружного обогрева бытового трубопровода мы рекомендуем применяют саморегулирующийся греющий кабель без оплетки (экрана), мощностью 10/26/24/30 Вт/м. Кабель продается в готовых комплектах (с уже смонтированным питающим проводом и евро-вилкой для подключения к сети), либо на отрез – в бухтах.

Мощность греющего кабеля для обогрева канализации

Необходимая мощность для поддержания положительной температуры жидкости в трубе рассчитывается по таблице. В ней дан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С — разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды:

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ ° С)

По представленной таблице производятся расчеты мощности греющего кабеля как внутрь так и снаружи трубопровода.

Например: Канализационная труба ø159мм, утепленный теплоизоляционным материалом 50мм, при минимальной Т окружающей среды -15°С и необходимой температуре +5°С получаем разницу 20°С, по таблице данное значение мощности (с запасом) составит 16 Вт/м.

Для обогрева труб бытовой канализации применяют низкотемпературный греющий кабель, рабочая температура которого не превышает 65°С. Максимальная температура воздействия кабеля не превышает 85°С. Это условие необходимо соблюдать для безопасной эксплуатации самого трубопровода (в особенности это касается пластиковых труб), так и сохранности теплоизоляционного материала. Нарушение температурного режима работы кабеля может привести к аварийным ситуациям и выходу из строя системы.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Рекомендации мастеров монтажа

  1. Для повышения экономии при обогреве труб системы канализации саморегулирующим кабелем нужно использовать дополнительный терморегулятор для контроля за температурой внешней среды.
  2. Необходимо обеспечить надежное соединение канализационных стыков, для предотвращения прохождения влаги.
  3. Категорически запрещается монтировать внутренним способом кабельные изделия с обычной изоляцией.
  4. Допустимая температура материала трубы, а также ее изоляции должна быть выше температуры, до которой кабель будет нагреваться.
  5. Углы поворота греющего кабеля должны соответствовать прописанным в его паспорте.
  6. Во время монтажа температура воздуха, при которой выполняется прокладка, должна быть выше допустимой.
  7. В момент первого включения саморегулирующего кабеля в электросеть его потребляемая мощность будет превышать паспортную в несколько раз. После чего за несколько минут показатель придет в норму.

На первый взгляд монтаж греющего саморегулирующего кабеля для защиты труб системы канализации очень прост, но это требует знания соответствующих норм и правил. Соблюдая их, вы сможете смонтировать эффективную и надежную систему обогрева.

Как подключить греющий кабель. схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

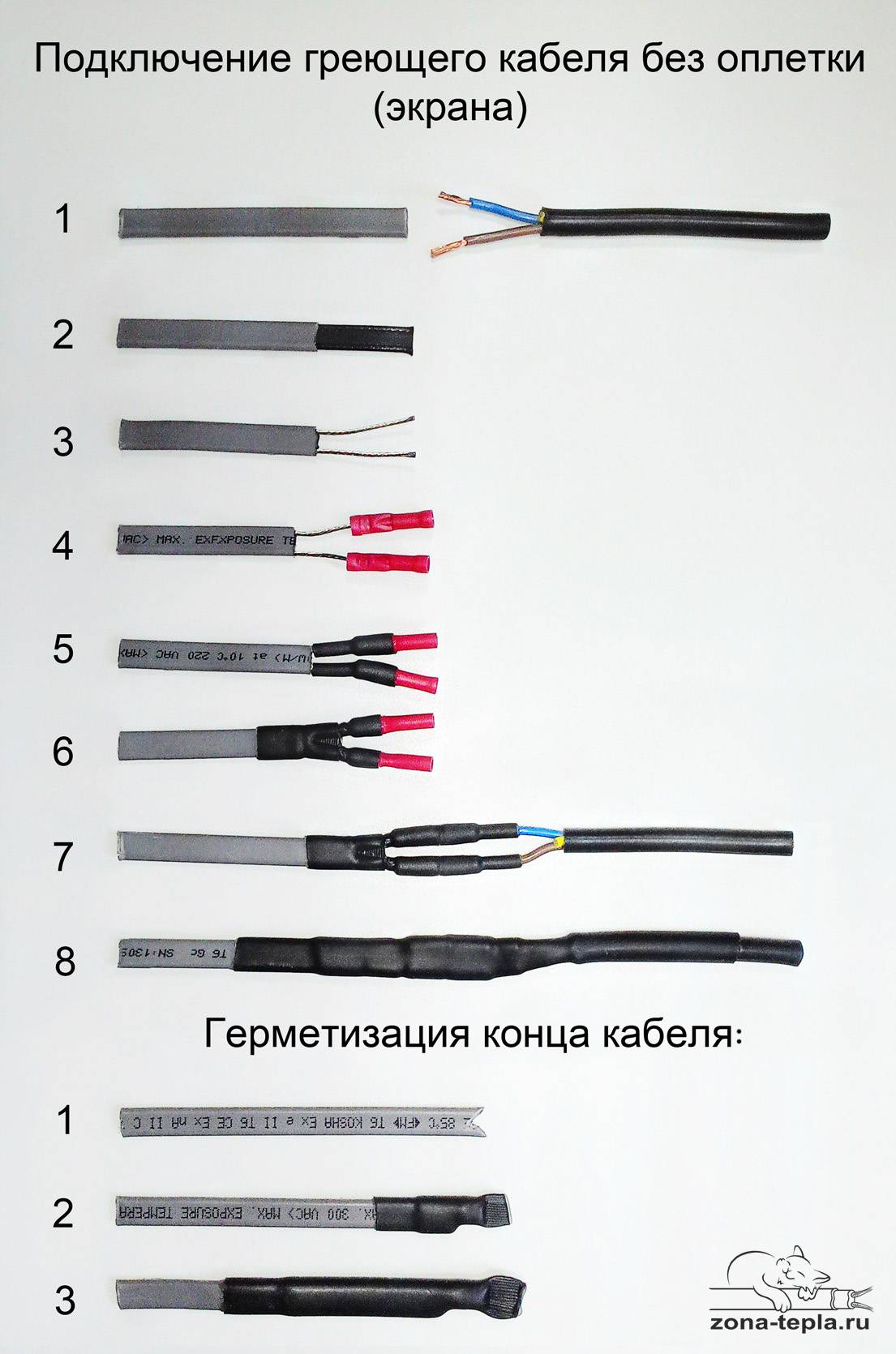

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа: Подключение экранированного саморегулирующегося нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля: Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья: >>Греющий кабель внутри трубы подключение:

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

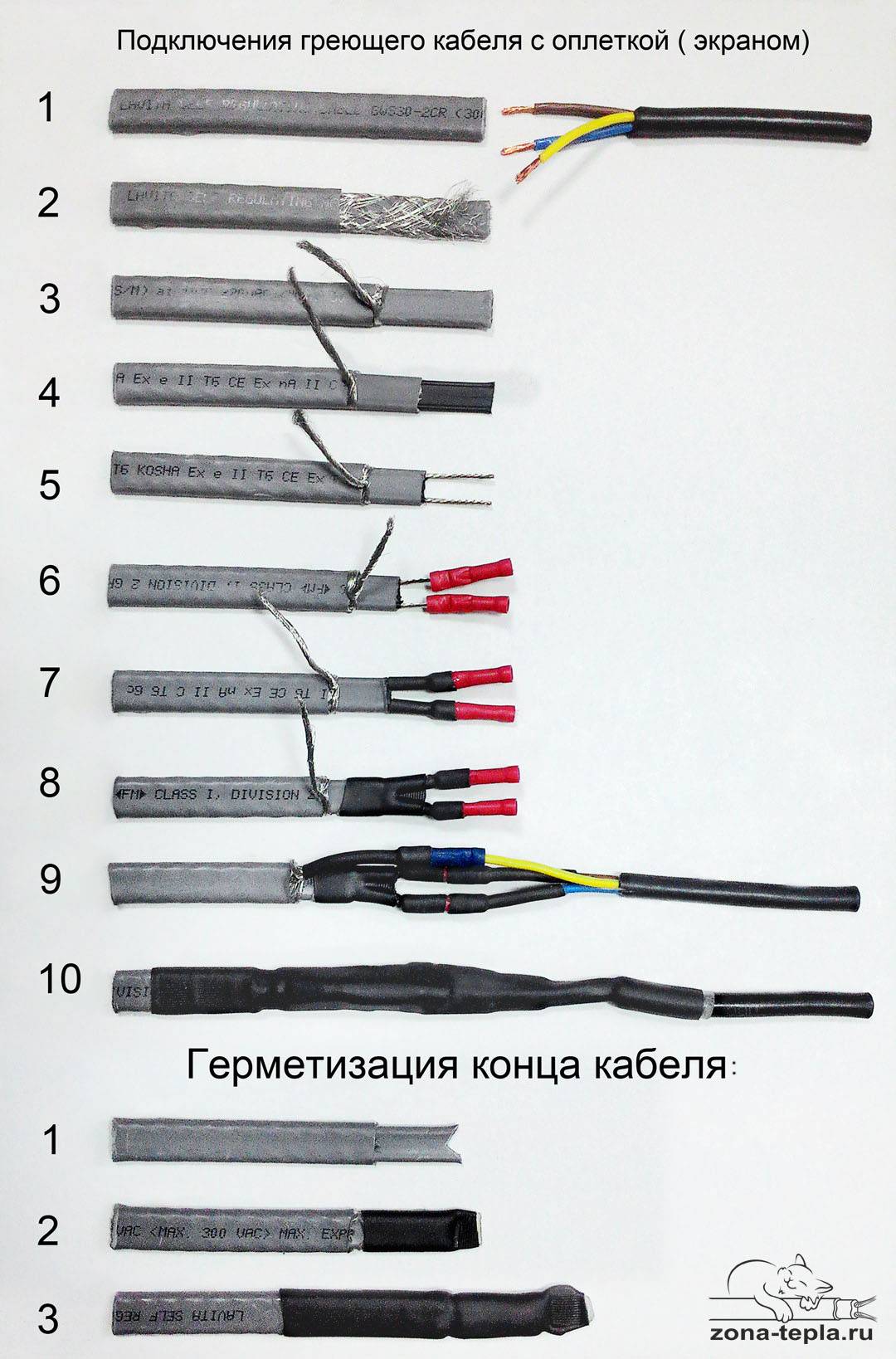

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Греющий кабель для канализационных труб: подключение своими руками

Исходя из того, что большая часть регионов страны имеет достаточно прохладные климатические условия, соответственно, возникает потребность в обеспечении подогрева канализационных труб.

Еще недавно этот вопрос решался тем, что трубы укладывались ниже уровня промерзания грунта и проводилось утепление их всевозможными теплоизоляционными материалами. Сегодня появился более простой и современный метод, а именно, подключение греющего кабеля для канализации.

Такая система подогрева по способу установки делится на внутреннюю и наружную.

статьи:

Греющий кабель для труб канлизации

Особенности применения греющего кабеля для внутренней и наружной канализации

Если говорить о наружном подогреве труб канализации, то он применяется с использованием греющего кабеля, который прокладывается вдоль трубы и при включении системы нагревает ее до нужной температуры.

Кабель выпускается нескольких видов, а именно:

  • саморегулирующий, который является самым перспективным вариантом. То есть, кабель может подстраиваться под климатические условия и контролировать обогрев – при повышении температуры воздуха его сопротивление снижается, соответственно, понижается уровень потребляемой мощности; Саморегулирующий греющий кабель
  • резистивный кабель, его стоимость гораздо дешевле, но мощность и сопротивление не регулируются при климатических изменениях, поэтому возможен его выход из строя из-за перегрева. Поэтому для такого кабеля обязательно потребуется установка датчиков и терморегуляторов; Резистивный греющий кабель
  • зональный, обладает тем же принципом работы, что и резистивный, однако он функционирует не по всей своей длине, а только в определенных местах. Этот кабель целесообразно применять для утепления металлических трубопроводов и резервуаров. Зональный греющий кабель

Греющий кабель внутри канализационной трубы чаще всего применяется на небольших участках трубопроводов, обычно на уличных насосах.

По принципу работы греющий кабель внутри системы похож на работу снаружи, но при вводе провода внутрь трубы потребуется дополнительная установка тройника.

Именно через этот тройник будет производиться введение греющего электрокабеля внутрь трубы.

Греющий кабель внутри канализационной трубы

Если говорить о принципе работы, то греющий кабель для канализационных труб в своей основе содержит жильный провод, который начинает нагреваться при прохождении электрического тока.

Тепло начинает передаваться снаружи и таким образом нагревает воду в водопроводе или канализации.

С внешней стороны бесшовная изоляция обеспечивает защиту кабелю.

Горячий провод соединяется с холодным кабелем при помощи лазерной спайки и на конце второго имеется штепсельная вилка.

Эту вилку достаточно подключить к сети электропитания и кабель начнет свою работу.

Греющий кабель внутри трубы

Какие виды канализационных труб нуждаются в обогреве

Далеко не все канализационные трубы нуждаются в подогреве, стоит более подробно рассмотреть те виды, где крайне необходим греющий кабель для канализации.

Итак, в подогреве нуждаются следующие типы труб:

  • трубы, предназначенные для наружной канализации, а именно, те, которые отводят сточные воды к септику или же к локальной очистной установке; Внешние канализационные трубы с обогревом
  • трубы, которые отводят промывочные воды очистительных фильтров;
  • трубы, которые служат соединительным звеном септика с фильтрационным колодцем.

Трубы соединительного звена септика с фильтрационным колодцем

Если говорить о наиболее частых способах подогрева труб, то ими являются: прокладка канализационных труб уже оснащенных обогревательной системой и подогрев труб канализации с помощью специального кабеля.

Виды греющего провода с характеристиками

Греющий кабель для водопровода.

Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.

Производится 2 вида нагревательных проводов — резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.

Основная характеристика всех греющих кабелей — мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.

При выборе греющего провода учитывают и другие характеристики, в числе которых:

  1. Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
  2. Предельная рабочая температура — характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
  3. Максимально допустимая температура в отключенном состоянии.

Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.

ТОП-5 лучших производителей теплого кабеля

Ведущими производителями нагревательных кабелей являются:

  1. Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
  2. Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
  3. Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
  4. Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
  5. Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.

Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.

Обзор греющего кабеля и тест, не пропустите видео:

Как греющий кабель подключить к сети:

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Особенности выбора греющих кабелей

Саморегулирующийся греющий провод с требуемой мощностью должен быть выбран исходя из знания таких параметров:

  • материал, из которого произведены трубы;
  • толщина теплоизоляции;
  • диаметр трубы;
  • теплопотери, которые необходимо полностью перекрыть.

Номинальная мощность кабеля указывается на маркировке изделия и обычно соответствует температуре окружающей среды +10°С. Рекомендуемые значения диаметра труб и толщины теплоизоляционного материала представлены в таблице.

Таблица 1

Диаметр трубы, ммТолщина изоляции, мм
1520
2020
2530
3230
4040
5050
6565

Если водопровод сделан из полимерных материалов, то греющий кабель по мощности не должен превышать значение 17 Вт/м. В ином случае существует риск выхода из строя водостока по причине перегрева труб. Также следует учитывать, с какой целью будет использован греющий провод: поддержание необходимой температуры и обогрев трубопроводов (с учетом условий взрывоопасных и агрессивных сред), система антиобледенения канализации либо высокотемпературных трубопроводов, обогрев труб в коттеджах, частных домах.

Выбор мощности греющего кабеля зависит от диаметра и толщины стенок труб

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
