Времена года
Бурение скважин методом “Гидробурения”.
Если вы не спешите, то лучше бурить скважину не в весеннее время, так как именно этот период не является оптимальным для проведения таких работ. Несмотря на тот факт, что весна – это пора старта работ на участках, для того, чтобы начинать бурить скважину, этот период не является лучшим.
Это обусловлено тем, что весенний паводок приводит к повышению уровня грунтовых вод, в связи с этим чрезвычайно сложно будет проанализировать, на каком уровне залегают подземные воды. Когда бурится скважина, это чаще всего предполагает использование тяжеловесной техники, которая способна деформировать мягкие грунтовые дороги и грунт на участке.
Если решили бурить скважину летом, то в качестве аргумента «за» есть смысл рассматривать естественные осушения грунта, это должно облегчить поиски залегания водоносного слоя. Изыскательские работы в этот период будут проводиться с комфортом, так как благоприятная температура воздуха и почвы станет отличным спутником в процессе этого.
Классическая схема ручного бурения скважины.
Недостаток в том, что можно не успеть на запись к профессионалам своего дела, так как летом создается очередь из заказчиков, ведь все считают теплое время наиболее выгодным для этого. Ажиотаж способен привести к некачественно проведенным работам из-за спешки команды специалистов. Кроме того, летом на приусадебном участке существуют сезонные насаждения, которые могут быть повреждены техникой для бурения.
Скважину можно пробурить и осенью, это время благоприятно для таких работ. Летом высокие температуры осушат почву, это указывает на то, что определить расположение водоносного слоя будет легко. Температура воздуха все еще комфортна, даже лучше, чем летняя жара.
Специалисты рекомендуют использовать этот период для бурения скважин, глубина которых не превышает 25 м. Если предстоит производить работы в более холодное время, то можно обустроить «заготовку», что предполагает выполнение частичного бурения на глубину промерзания почвы. Это позволит проводить дальнейшие работы даже зимой без каких-либо затруднений.
Несмотря на то мнение, что нет возможности провести изыскательские работы зимой, в этот период осуществляется бурение достаточно большого числа скважин. Это можно объяснить тем, что осадки зимой не способны повлиять на линию залегания грунтовых вод. Ставшую твердой почву нельзя будет деформировать тяжелой техникой.
Конструкция артезианской скважины.
Скважина, пробуренная зимой, окажется намного более выгодной, чем в любое другое время года. Прежде всего глинистая смесь, применяемая в процессе бурения, окажется смытой весенним паводком. Решающим фактором может стать и сезонное падение стоимости на услуги. Лучшим вариантом станет проведение работ зимой с осуществлением подготовительных работ осенью.
Как только вы решили, когда бурить, важно определиться и с тем, где производить обустройство скважины. Некоторые полагают, что лучшим местом станет подвал дома
Первые трудности возникнут тогда, когда выяснится, что такое бурение возможно лишь на первом этапе строительства.
При таком расположении скважины достаточно сложно осуществлять ее обслуживание и ремонт, ведь некоторые манипуляции возможно произвести лишь с применением тяжелой техники, использовать которую в подвале не представляется возможным.
Лучшим местом для скважины станет участок рядом с домом. Но расстояние от дома до скважины не должно оказаться меньше 3 м. Место бурения следует удалить от источников загрязнений, среди которых выгребные ямы, мусорки и навозные кучи. Расстояние от таких точек должно быть равно 50 м.
Скважина не может быть обустроена в наиболее низкой точке участка, в противном случае паводки и обильные осадки затруднят доступ к кессону и бетонному колодцу. Более того, металлический кессон совершенно герметичен, а бетонный колодец невозможно оградить от проникновения влаги, что станет причиной загрязнения скважины.
Важно обеспечить и уклон в точке обустройства скважины, который не должен быть больше 35°. К месту проведения работ необходимо обеспечить проезд для бурильной установки
Сама же площадка, где предполагается расположить установку, должна иметь габариты, равные 4х9 м.
Независимо от того, какое время для проведения бурильных работ является предпочтительным, хозяева загородных домов выбирают удобный для них период года. Этому примеру можете последовать и вы.
Подбор и монтаж оборудования для поставки воды
Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:
- насос, который опускают в скважину или располагают на поверхности;
- автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
- гидроаккумулятор — емкость для накопления воды.
Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.
Поверхностный насос для неглубокой скважины
Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина — 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.
Наиболее рациональное решение — поставить насосную станцию, оснащенную, кроме помпы, мембранным баком и автоматикой. Приобрести комплект «три в одном» дешевле, чем отдельные составляющие.

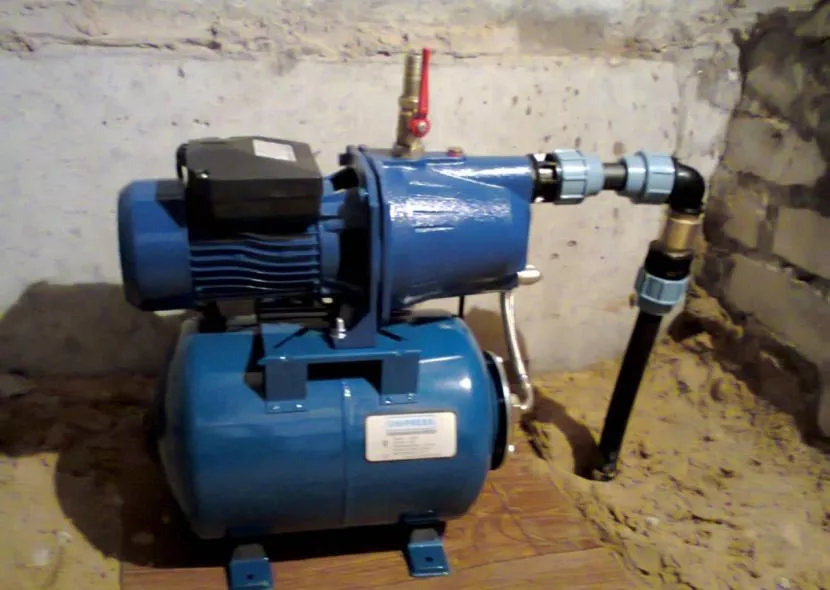

Поверхностный насос.
Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.
Погружной насос для глубокой скважины
С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.
Обязательные элементы водоснабжающего оборудования для частного дома — гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора — на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.
Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:
- кабелем для подачи питания на электродвигатель;
- пластиковой трубой;
- нержавеющим страховочным тросом.
Необходимое оборудование
Итак, начнем с самого начала, а точнее с того, что нужно иметь, чтобы устроить систему водопровода частного дома из скважины.

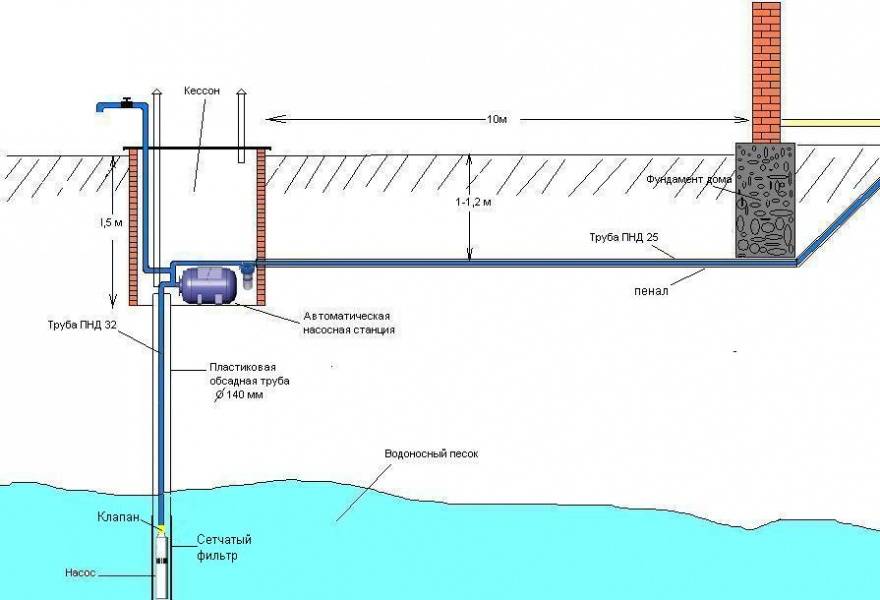

Схема водоснабжения загородного дома
На этом изображении можно видеть все отдельные элементы, которые содержит схема водоснабжения загородного дома.
Вот еще одна схема, которая содержит практически те же элементы:
Водоснабжение из скважины
Надо сказать и то, что данная схема, как и предыдущая, предназначены для холодного водоснабжения. Что же касается горячего водопровода, то схема должна будет содержать еще и нагревательный элемент, а точнее:
- Котел;
- Внутридомовая разводка труб;
- Схема подачи топлива, например, подвод газа;
- Для автономного режима потребуется иметь специальные приборы, если их нет в котле, что сейчас можно встретить довольно редко.
Одним из самых главных элементов в системе водоснабжения в частном доме можно считать насос. Именно насосом обеспечивается бесперебойная доставка воды ко всем потребителям. Для того чтобы устроить автономную систему водоснабжения частного дома своими руками, необходимо наличие насосной станции с диаметром в 3-4 дюйма.
Желательно, чтобы насос имел защиту от холостого хода. То есть, когда уровень воды станет настолько низким, что насосом она не сможет перекачиваться, он должен отключаться, чтобы не перегреваться.
Схема подключения станции водоснабжения своими руками предусматривает так же наличие специального резервуара – гидроаккумулятора.
Что касается водопровода, то для его устройства своими руками в частном доме используют пластиковые трубы с диаметром от 25 до 32 мм.
Необходимо сказать и про схему горячего водоснабжения. Как уже было сказано она состоит из разводки, того же водопровода и нагревательного котла, как правило, работающего на газу.
Каким образом обустраиваются скважины
Существует несколько техник бурения.
Роторный метод. При нем грунт разрушается шарошечным долотом. Вращает его двигатель автомобиля. Такая технология оптимальна для бурения артезианских скважин, проходящих сквозь известняк и скальные породы. Для извлечения разрушенного грунта из забоя применяется промывочный раствор.
Ударно-канатный способ. Тут породу может разрушать:
- заостренный груз в трубе, сбрасываемый в ствол с большой высоты;
- стакан, он используется в глинистом грунте, который хорошо липнет к его стенкам;
- желонка, она эффективно удерживает рыхлые и сыпучие породы благодаря клапану, открывающемуся при ударах о грунт.
Ударно-контактное бурение самое медленное и трудоемкое. Зато оно простое и требует минимального оборудования.
Гидробурение. Производится в песчанике и рыхлых породах. Обустройство скважины на воду этим способом разделяется на два подвида:
- Работа без забурника — порода разрушается водой под высоким давлением. Этот способ бурения самый быстрый. Но только если в забое нет плотных пород и камней. Максимальная глубина ствола может быть 20 м, а диаметр скважины — 5-30 см.
- Использование забурника на пустотелой штанге. Тут породу разрушает бентонитовый раствор, дополнительно укрепляющий стенки ствола. Разрушенный грунт смывается в отстойник. Размер скважины может быть любым.
Шнековое бурение. Оно самое простое и дешевое. Породу тут разрушает вращающийся керноприемный бур (Архимедов винт). Проходку он осуществляет быстро, поэтому обсадные трубы ставятся по мере углубления забоя. Этим пресекается осыпание стенок ствола. Пробурить скважину шнековым способом можно только в песчанике.
Почему необходимо обустраивать скважину?
Обустройство гидротехнического сооружения на частной территории выполняется в соответствии с нормативной документацией. Со всеми правилами и стандартами хорошо знакомы опытные сотрудники специализированных компаний. Обустраивать источник с одновременным монтажом заранее подобранного водоснабжающего оборудования профессионалы начинают после завершения буровых работ и до подключения внутридомового водопровода. С их помощью создаются трубчатые абиссинские колодцы, простые до 50 м и 100-метровые артезианские источники воды.

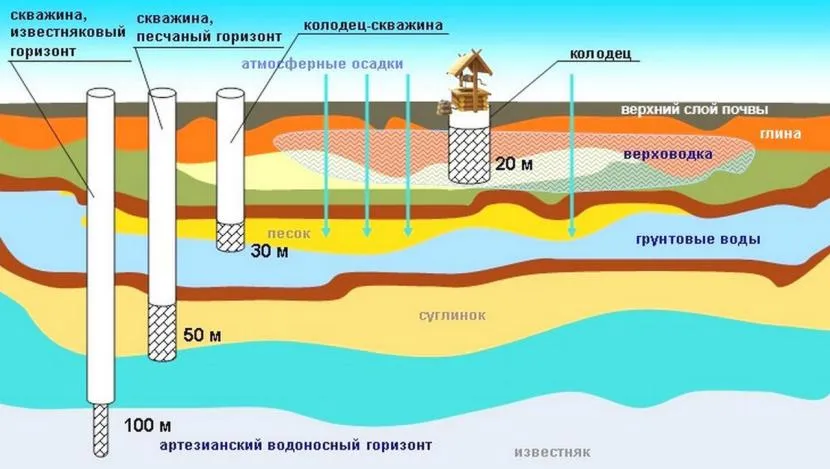

Распространённые типы скважин Источник hotel-a.ru
Грамотное благоустройство скважины независимо от её вида позволяет обеспечить:
- необходимые условия для подключения и выполнения технического обслуживания дополнительно устанавливаемого оборудования;
- защиту личного гидротехнического сооружения, труб и устройств от замерзания;
- чистоту независимого источника воды путём исключения попадания в него пыли, грязи, дождя и талой воды.
Кроме погружного насоса, все оборудование автономной системы водоснабжения монтируется возле скважины или в доме. Для установки устройств рядом с источником предварительно выполняется строительство технического помещения расчётной площади. Специальная небольшая комната в доме тоже не будет лишней. Помещение создаётся на входе водопровода в строение. В нем удобно выполнять монтаж и обслуживание водоснабжающего насоса и другого оборудования. Специальное помещение также используется для подачи электрического питания на технические устройства, ввода труб в водоисточник.
Техническое помещение для скважинного оборудования Источник specteh-vrn.speczakaz.info
Схемы разводки трубопроводов
В зависимости от порядка подключения каждой индивидуальной точки потребления к коллектору водоснабжения частного или дачного дома, осуществляемого из скважины, схема разводки может быть:
- последовательной;
- параллельной;
- параллельно-последовательной;
- последовательно-параллельной.
Устройство последовательного водоснабжения в частном доме или на даче из скважины подразумевает одну точку подключения к напорному водоводу, при этом каждая последующая точка водопотребления питается из одной трубы после предыдущей. Результатом реализации подобной схемы водоснабжения загородного дома или дачи из скважины является жесткая зависимость точек потребления, что негативно сказывается не только на расходе, но и на температурном режиме при смешении теплоносителей. Схема характеризуется минимальным расходом комплектующих и может быть рекомендована для дачного дома, подразумевая устройство своими руками одного/двух смесителей и санузла.
Многопоточный водопровод называют “гребенкой”
Подключение водопровода от скважины к дому с последующим многоточечным питанием точек водоразбора от общего коллектора, гарантирует равный расход в каждом установленном приборе или устройстве, определяемый как отношение подачи насоса к их количеству. Данная схема является наиболее материалоемким способом того, как можно подключить скважину к дому своими руками, потому что придется сделать отдельный отвод к каждой точке потребления воды от разветвителя, устанавливаемого обычно недалеко от точки ввода водовода в здание.
Схема параллельно-последовательного подключения скважины к загородному дому или даче заключается в:
- разделении точек водразбора на группы по этажному размещению или в плане, включающие одно крупное устройство с частым потреблением и один или несколько с редкими включениями (например, мойка и унитаз);
- устройстве нескольких более мелких труб, к которым в свою очередь предстоит сделать последовательное подключение нагрузки.
Меньший расход комплектующих, чем предусматривает схема параллельной разводки и обеспечение равного постоянного расхода основных точек потребления делают такую систему оптимальным решением при выборе того, как можно провести воду в дом со скважины и распределить её.
Альтернативным способом того, как можно сделать разводку системы водоснабжения на даче из скважины является:
- выделение групп водоразбора с высоким и регулярным размером подачи воды и нерегулярным расходом;
- параллельное подключение разных групп к общему водоводу и последовательное запитывание менее нагруженных.
Монтаж адаптера.
Установка скважинного оборудования в павильоне либо кессоне гарантируют источнику защиту от внешних негативных факторов. Данные варианты недешевые. Если загородный участок большой, с постоянным проживанием, то траты на устройство оправданны.
Для обустройства скважины на даче лучше применить специальный адаптер, более экономный вариант.
Он помогает ввести трубу для водопровода в трубу обсадную. Для этого не потребуется установка кессона. Минусом считается то, что во время ремонта надо выкапывать конструкцию, потому что его располагают внутри грунта. Но ремонтные работы проводят редко.
Адаптер состоит из разборных элементов, наружной и внутренней части. Наружная часть соединяется с трубой для водопровода, находится с внешней стороны обсады.
Внутренняя часть адаптера соединяется с насосной трубой. Части устройства соединяются между собой на обсаде, у них радиусная форма, равная диаметру ствола. Части соединяют с помощью двойного уплотнения.
Адаптер углубляют в грунт ниже уровня промерзания, монтажные работы проводят аккуратно. Над землей остается верхушка обсадной трубы, на нее устанавливают крышку, сквозь нее вводят кабель для подведения электричества к насосу.
Через обсаду в скважину зимой будет проникать холод. При температурах в зимний период ниже двадцати градусов мороза стоит накрывать ее с помощью еловых лапок, соломы и т.д.
К недостаткам конструкции относится неудобство в обслуживании, электрокабель практически не защищен от повреждений, насос подвешивают непрочно с помощью водопроводной трубы.
При желании можно соорудить адаптер своими руками, но понадобятся специальные инструменты, умения.
Адаптерная конструкция менее надежна и долговечна, чем кессон.
Защита скважины от атмосферных воздействий
Чтобы защитить источник воды от негативного воздействия извне, используют сооружения наземного и подземного типа:
- надземная надстройка — чаще применяется для защиты промышленных колодцев. В частных домах использование павильонов не функционально. Они занимают полезное пространство, портят дизайн. Если все-таки решили ставить домик, располагайте его над системой водосбора. Чтобы минимизировать потери тепла, заглубление обложите грунтом;
- установка скважины внутри здания — используйте подвал или утепленное техническое строение. Единственная трудность — в процессе бурения. Скважину роют до того, как начнут возводить строение;
- подземный кессон — колодец имеет закрытую конструкцию. Видимой остается только его небольшая часть — люк. Заводские подземные колодцы делают из металла или полимеров.
Советы по обустройству скважины
При самостоятельном создании локального источника необходимо обстоятельно изучить рекомендации специалистов.
Профессионалы предлагают начинающим мастерам несколько полезных советов:
- При залегании грунтовых вод ниже уровня промерзания почвы защитные конструкции лучше располагать на поверхности. Допускается использовать адаптер.
- Для постоянного проживания подойдет размещение оборудования в сухом и теплом основном здании. Упрощаются мероприятия по обслуживанию механизмов, продлевается срок эксплуатации техники.
- Подземный кессон является подходящим вариантом для домов с сезонным проживанием. Заглубленный колодец не промерзает, сохраняя положительную температуру.
- Для нестабильных грунтов рекомендуется использовать защитный кожух, оберегающий водопровод от механических повреждений. Кабель необходимо помещать в трубу из ПНД.
- Схема подключения оборудования обязана включать обратный клапан, устанавливаемый после помпы. В системе должен присутствовать фильтр грубой очистки, расположенный перед накопительным баком.
В период эксплуатации необходимо контролировать уровень давления в пневматическом фрагменте гидроаккумулятора. При снижении нормативного показателя требуется подкачка.
Схема водоснабжения из скважины
Необходимым вариантом водоснабжения необходимо задаться в самом начале реализации проекта. От конкретной схемы будет зависеть набор необходимого оборудования, а также состав и качество подаваемой воды. Существуют различные варианты водоснабжения.
Самым простым типом для дачи является абиссинская скважина, с глубиной залегания вод до 15 метров. Вода в такой скважине может подаваться по узкой трубе.
Система подачи
Промежуточный тип, это скважины с залеганием поднимаемой воды до 50 метров, хорошо подходит для частных домохозяйств. Их основной недостаток малый срок службы из-за слабой теплоизоляции.
И самым сложным, как с точки зрения работ, так и с точки зрения обустройства является вариант артезианской скважины, глубины от 50 до 200 метров. Она хорошо защищена от морозов и других воздействий. Но бурение подобной скважины не из дешёвых, а также ещё существует проблема самоизлива таких скважин, то есть вода идёт наверх без насоса. Это накладывает определённые условия на обустройство. Есть два пути:
- Установить кессон;
- Оборудовать оголовок краном, из которого постоянно будет идти вода.
Кессонная схема
Схема с краном
Установка кессона привлекательна так как это устанавливает замкнутый цикл подачи воды. Источник надёжно защищён резервуаром от грязи и погодных условий. Для частных домовладений можно использовать цилиндрические резервуары диаметром до 100 см и высотой до двух метров. Положительными сторонами современных кессонов являются:
- Экономия свободных площадей в доме;
- Отсутствие глобальных работ по теплоизоляции;
- Защита от коррозии;
- Пластиковый литой корпус.
Общий вид
Установка кессона
Вариант с краном часто используется для полива. Для защиты скважины от замерзания нужно отвести самоизливной поток, по уклону, от скважины. Вода из такого родника на выходе не будет замерзать, так как её температура +3 — +5 градусов. Закрытие воды в подобной скважине невозможно, это приведёт к тому, что оголовок разрушится и вода хлынет на участок. При обустройстве подобного типа нужно грамотно подойти к планированию и хорошо ознакомиться с теорией.
Отток воды
Защита скважины от атмосферных воздействий
Локальный источник воды, расположенный на дачном участке, необходимо оберегать от негативных влияний агрессивной окружающей среды. Для защиты скважину окружают специальным сооружением, расположенным на поверхности либо под землей.
Надземный домик павильон
Подходящий вариант для скважин промышленного масштаба. На загородных участках строить подобные сооружения нецелесообразно. Павильон занимает пространство на территории частного владения, нарушая эстетическую целостность композиции. Недостатком отдельного домика считается затруднительный процесс эффективного проведения мероприятий по утеплению здания.
Для больших площадей приусадебных хозяйств вариант возведения надземного павильона является приемлемым. Домик располагают над водозаборной системой. Небольшое заглубление строения, аналогичное обособленному входу в погреб, рекомендуется обсыпать грунтом. Такое мероприятие способствует снижению тепловых потерь.
Размещение источника внутри здания
Расположение водозаборной скважины в подвале частного дома или в утепленном хозяйственном строении является технически обоснованным решением. Здание надежно защищает автономный источник от агрессивного влияния природных факторов, одновременно препятствуя проникновению воров и вандалов. В теплом помещении упрощаются мероприятия по установке и обслуживанию оборудования.
Водозаборную технику отличают отсутствие вибраций и пониженные шумовые эффекты, сопровождающие эксплуатацию механизмов. Щелчки срабатывающего реле не доставляет неудобств обитателям жилья при закрытых дверях технического помещения.
Недостатком варианта внутреннего расположения локального источника в частном доме является необходимость первоначального бурения скважины, предшествующего строительству здания. Большинство владельцев приусадебных участков предпочитают обратный порядок действий.
Подземный колодец кессон
Повышенным спросом пользуется специальный колодец, сооружаемый для защиты индивидуального источника воды на частном участке. Альтернативное название — кессон. Популярность подземного устройства обусловлена скрытой конструкцией. На поверхности располагается небольшой люк, не загромождающий территорию загородного владения.
При установке готовых изделий заводского производства требуется опустить резервуар на необходимую глубину в водозаборную шахту. Специальные технологические отверстия предназначены для соединения с коммуникациями. С помощью герметичных манжет в заводских кессонах закрепляются водопроводные трубы и электрические кабели.
Для изготовления подземных колодцев используется сталь или пластик. Высокая стоимость заводских изделий компенсируется быстрым и упрощенным монтажом. Не требуется проводить мероприятия по гидроизоляции кессона промышленного производства.
Этапы создания и обустройства скважины
Обустройство скважины своими руками проходит в несколько этапов, позволяющих добыть воду на участке. К ним относятся следующие действия.
Схема обустройства скважины под воду
Подготовка
Первый этап – это подготовка, когда только планируется, как обустроить скважину и обозначается ее окончательный принцип работы, а также проводятся основные операции.
Разрабатывается котлован, дно которого выравнивается песком, до уровня воды проводится насос, что впоследствии соединятся с основной трубой, главным источником, дающим воду на участке.
На этом этапе используется страховочный трос, после чего все крепится к оголовку скважины вместе с созданием врезок; прокладывается окончательная траншея к дому для создания удобного водопровода на даче, где ведутся работы.

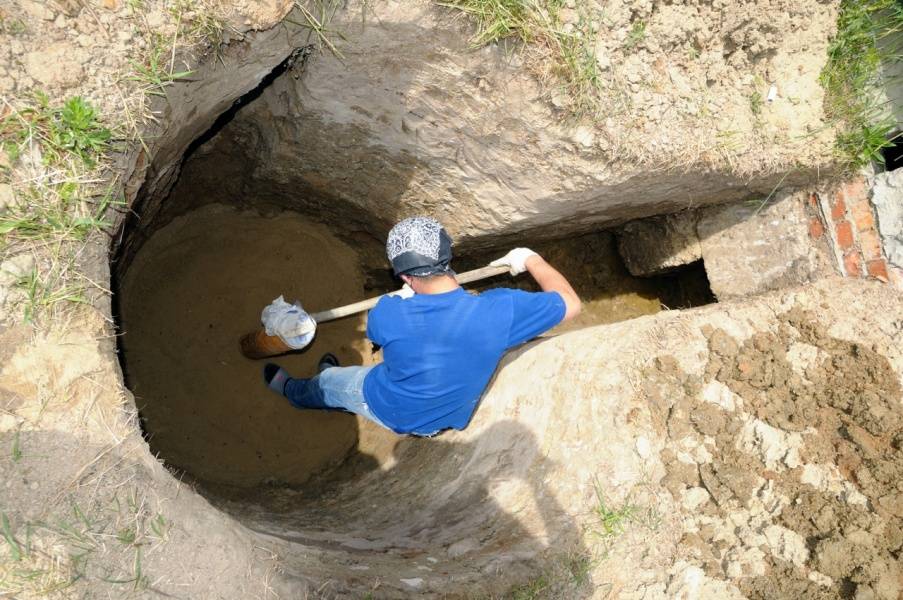

Роем котлован для скважины. Первый этап
Монтажные работы
Второй этап – это главные монтажные работы. В первую очередь устанавливается кессон, но, в случае, если создают скважину без кессона, этот этап несколько изменяется, вместо изолирующего воду кессона устанавливается дополнительный адаптер для обвода воды или же осуществляется так называемая “обвязка”, комплексное подключение его ко всей системе насоса для защиты его от воды; кстати, именно качественный адаптер представляет собой главную хитрость, позволяющую отказаться от кессона, все крепится герметично с использованием оголовка
Устанавливается гидроаккумулятор, дополняемый реле давления, после чего коммуникации по заранее подготовленной траншее подводятся непосредственно к даче, бане, сауне или любому другому строению, где необходим доступ воды. Качественная скважина может давать воду даже не на одной даче, а стать центральным водопроводом для нескольких соседних домов.
Монтажные работы. Второй этап
Давайте более подробно рассмотрим установку всего необходимого оборудования для скважины
Монтаж кессона
Перед тем как приступить к монтажу кессона следует предварительно подготовить яму. Разумеется, размеры ямы должны соответствовать габаритам купленной емкости. После того как вы погрузили кессон в яму, на уровне земли должна остаться только его крышка.
Если на месте будущей скважины присутствуют грунтовые воды, нужно предусмотреть дополнительное углубления, что бы в случае необходимости производить своевременную откачку.
Установка погружного насоса
Погружной насос является важнейшим элементом скважины и при его монтаже необходимо учитывать некоторые нюансы:
Перед тем как окончательно установить насос следует тщательно очистить скважину. Ее нужно прокачать таким образам, чтобы вода не давала осадок в виде песка и других мелких частиц.
Устанавливать насос специалисты рекомендуют так, чтобы он находился полностью под водой и при этом не касался дна
Минимальное расстояние погружного насоса от дна скважины должно превышать 1 метр.
Установить обратный клапан следует в метре от насоса на водоподъемной трубе.
С помощью специальной автоматики и датчика сухого хода можно обезопасить насос от работы без воды.
Важно, чтобы трос, благодаря которому насос крепится к крышке оголовка, был крепок и защищен от коррозии.
Монтаж гидроаккумулятора
Если вы хотите обеспечить ваш участок бесперебойной подачей воды, то монтаж гидроаккумулятора обязателен. Этот тип оборудования можно установить как в помещении, так и в кессоне. Технология работы системы достаточно проста. После того как был включен насос, в пустой бак подается вода. Если вы включили кран, вода туда подается непосредственно из гидроаккумулятора, а не скважины.
Установку гидроаккумулятора нужно производить таким образом, чтобы в дальнейшем обеспечить к нему беспрепятственный доступ. Также следует предусмотреть обратный клапан и кран, для перекрывания и слива воды.
