Кузнечная печь своими руками

Схема стационарного горна закрытого типа. Поговорим о том, как сделать печь для ковки самостоятельно, а если нет времени или желания, можете заказать на специализированных производствах. Существует 2 типа печей: закрытый и открытый.

Закрытый тип печки оснащен камерой специального назначения, она предназначена для предварительного разогрева заготовки из металла. Этот тип является самым экономичным, так как его использование требует минимальных затрат электроэнергии.

Однако есть ограничения для размеров заготовки, будут подходить только те, которые совпадают с размерами камеры для разогрева. Одним из лучших горнов для ковки закрытого типа является тот, для которого используется в качестве горючего газ.

Открытый тип принято разогревать при помощи твердого топлива, его засыпают сверху на решетку, а внизу будет происходить подача воздуха. В данном типе горна заготовку необходимо укладывать на горючее. При помощи такого типа печки можно выполнять ковку на достаточно больших заготовках, ограничений в размерах нет.

Основная часть печки — это стол, на верхней его части расположен сам очаг и необходимые заготовки. Высоту печи желательно делать соответственно росту кузнеца, стол же будет колебаться в пределах нормы от 700 до 800 мм. Поверхность может быть любого желаемого вам размера, но принято ее делать размером 80х80 см либо 100х150 см.

Для ковки больших заготовок из металла достаточно увеличить размеры стола, можно изготовить специальную съемную столешницу. Ее изготавливают с помощью уголков и пластин из металла нужного размера. В центре стола размещается гнездо горновое, которое состоит из фурмы, а также из колосниковой решетки, это необходимо для выполнения подачи воздуха.

Схема кузнечного горна: 1 — вытяжная труба; 2 — вытяжной колпак; 3 — коробка горна; 4 — фурма; 5 — трубопровод от вентилятора для дутья.

Как правило, для крышки горна используется специальный кирпич, обладающий огнеупорным свойством, и глина. Все это сделает данную конструкцию достаточно тяжелой. И в такой ситуации есть выход, если вас не устраивает весовая категория данного оборудования.

Можно сделать печку из металла, она будет иметь в наличии специальную крышку из листа 4 мм, колосниковую решетку из чугуна. Решетку необходимо разместить по центру печки для ковки металла. Важным атрибутом для данной печки является вытяжка, которая устанавливается непосредственно над ней. Вытяжной короб можно сделать самостоятельно из металла с тонкими стенами.

Ковку металла принято начинать непосредственно с засыпания топлива на колосники. Многие мастера раскладывают свои заготовки прямо на углях, а затем подсыпают еще слой сверху. Внутри угля будет образован маленький свод, поднимется необходимая температура.

Основные правила создания отопительной печи

1. Чтобы сделать печи Кузнецова порядовки (схемы кладки) следует распечатать заранее.
2. Расположенная внутри печи огнеупорная оболочка должна быть свободной со всех сторон, поскольку в процессе нагрева кирпич расширяется.
3. Внутренняя огнеупорная кладка в случае использования шамотного кирпича выполняется всегда на ребро. Если кирпичи изготовлены из глины, на внутренних стенках и на столбиках, их укладывают на усмотрение печника.
4. Для усиления связки через каждые два кирпичных ряда прокладывают проволоку.
5. Когда создается печь Кузнецова – порядовка печей из кирпича для дома предусматривает, что различные элементы (например, дверцы) устанавливают таким образом, чтобы оставалось место на расширение. Между кирпичом и элементом из металла размещают специальную прокладку.
6. После завершения строительства конструкции из кирпича ее следует обработать огнеупорным составом.
7. Первую растопку начинают с минимальной температуры и в дальнейшем ее постепенно повышают.

Строительство своими руками

Браться за строительство своими силами уместно только человеку с навыками каменщика. В печном строительстве есть много тонкостей, которые становятся понятны только после многих лет работы. Основные моменты стоит узнать, чтобы проконтролировать работу нанятых мастеров и самостоятельно выбрать материалы.

Выбор модели

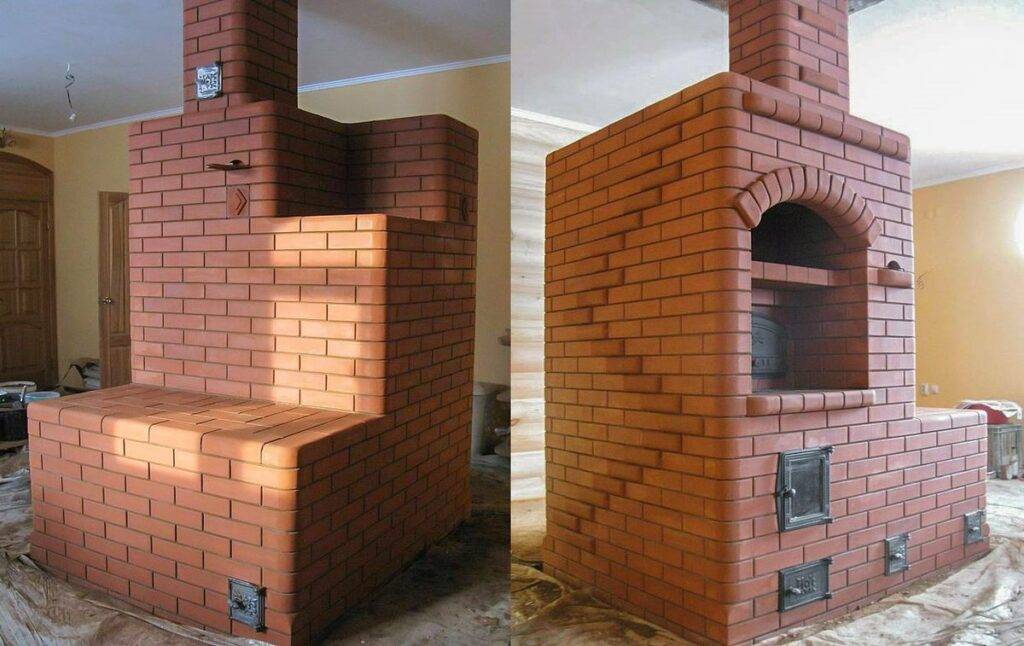

Для строительства можно выбрать модель с теплой лежанкой

Строительство начинается с выбора модели. Ещё на этапе изготовления проекта определяют:

• назначение;
• необходимую мощность теплоотдачи;
• конфигурацию;
• материалы для кладки и их количество.

В сводной таблице на сайте указаны: геометрические размеры и теплоотдача каждой из сторон. После перехода в раздел «чертежи бесплатно» по порядовке с точностью до кирпича вычисляют количество материалов. За чертежи некоторых печей придётся заплатить небольшую сумму — для покупки потребуется регистрация на сайте.

Материалы и принадлежности

Все расходные материалы подбирают и покупают заранее, так как после начала строительства можно быстро не найти, например, дверцы или задвижки необходимого размера.

Для выкладки камеры сгорания печи потребуется жаропрочный кирпич

Для кузнецовской печи потребуются:

• три вида кирпичей — полнотелый красный с маркой не ниже М-150, шамотный жаропрочный, лучше ШБ-8 и отделочный для наружного слоя кладки;
• песчано-цементная смесь для печей;
• литые изделия согласно чертежу — дверцы для топочной и зольной камеры, колосник, задвижки и вьюшки, дверцы для очистных каналов;
• проволока для перевязки рядов из расчёта укладки по периметру каждых двух рядов;
• уголки перекрытия для топки;
• сетка арматурная для заливки фундамента;
• асбестовый шнур для термоизоляции чугунной фасонины.

Для работы понадобятся мастерок или кельма, ёмкости для замешивания растворов, уровень, расшивка, рулетка и отвес.

На первом этапе строительства обустраивают фундамент, длина и ширина которого соответствует размерам печи. Для этого делают углубление в грунте, насыпают и утрамбовывают 10–15 см песка. Подготовленную опалубку заливают тяжёлым бетоном.

Верхний край залитого фундамента делают на 13–15 см ниже уровня пола, потом углубление закладывают двумя слоями огнеупорного кирпича. Они нужны, чтобы тепло не уходило сквозь пол в грунт.

Время набора фундаментом полной прочности 28 суток, но начинать кладку можно через 17–20 дней, если строительство не планируют завершить очень быстро.

На следующих этапах возводят «тело» печи, строго выполняя инструкции, соблюдая порядовку и выверяя горизонтальный и вертикальный уровни.

Проход дымохода сквозь перекрытия обеспечивают теплоизоляцией, исключающей нагрев строительных материалов.

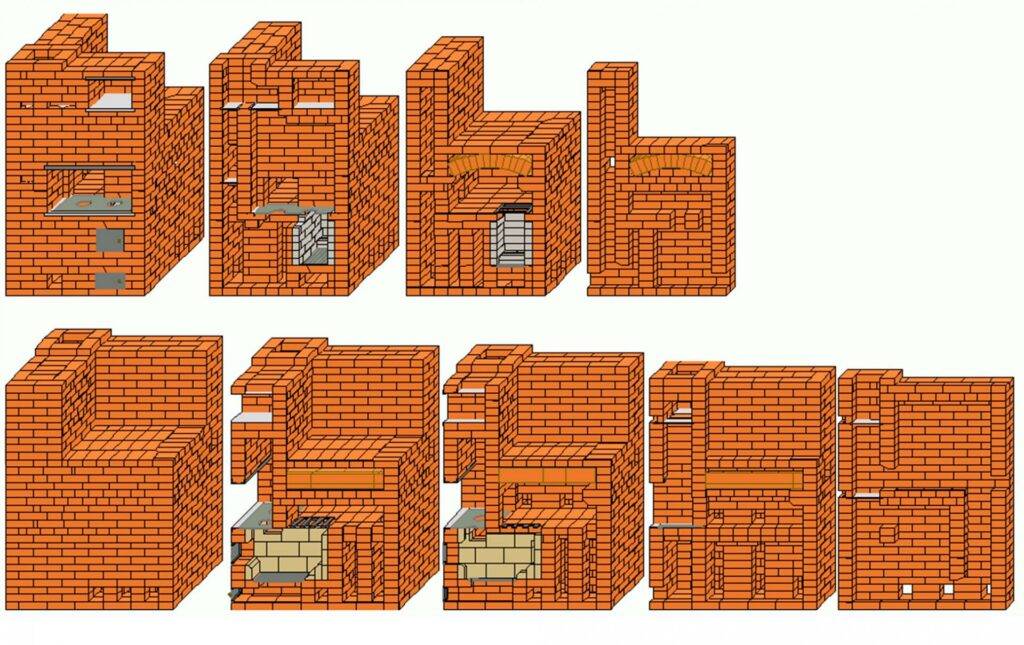

Возведение «кузнецовок»: схемы и порядовки

Создавая «продукт» для массового пользователя, автор позаботился о практическом применении своих изысканий, создав огромный набор схем и чертежей. Для точного возведения великого множества модификаций колпаковых печей используют порядовки – пошаговые схемы с изображением каждого ряда кирпичей.

Порядовка печи для бани

В отличии от русских печей, «кузнецовки» менее габаритны и, соответственно, занимают минимум места. Количество кирпича также уменьшено, что объясняется большим количеством свободного внутреннего пространства. Благодаря оптимальной толщине стенки прогреваются быстро, а что особенно ценно – остывают довольно медленно. Если вы внимательно проанализируете купольные порядовки, то увидите, как много незаполненного кирпичом места находится внутри конструкции.

Многофункциональное исполнение печи Кузнецова

Часть свободного пространства занимают колпаки, зафиксированные в горизонтальном или вертикальном порядке, не обязательно симметричном. Размер куполов может быть одинаковым или разным. Вертикальное расположение часто применяют для экономии места в помещении, особенно если запланировано устройство духовки или сушилки. Благодаря вариативности установки куполов можно возвести сооружение любой формы, спроектированное под конкретное помещение или специальные условия.

Порядовка отопительной печи

Пространство под вторым колпаком часто используют для монтажа теплообменников, варочных поверхностей, хлебных духовок и т.д. В проектах, составленных для бани, в нем устанавливают бак для горячей воды или каменку.

Если правильно «прочитать» порядовку, составленную опытным мастером, можно достичь поразительных результатов. Например, для поддержания комнатной температуры в доме из оцилиндрованного бревна в зимний период потребуется 2 топки (утром и вечером) всего по 5-6 поленьев, в межсезонье достаточно одной топки.

Порядовки для строительства камина

Порядовка банной печи Кузнецова П1

Порядовка этой печи взята с официального сайта печника Кузнецова. Имеющиеся пояснения и схема регистра и теплоизоляции печной дверцы тоже оттуда. В свободном доступе на сайте есть несколько проектов с порядовкой, но большая часть из них недоступна.

Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1

Глядя на те проекты, которые можно скачать любому, поражаешься простоте и изящности решений. Остается только правильно все сложить и пользоваться.

Конструкция печей Кузнецова

Русский мастер из Екатеринбурга Игорь Викторович Кузнецов занимается разработкой конструкций твердотопливных (дровяных) печей более 50 лет. За это время он разработал множество моделей дровяных печей, использовав за основу колпаковую конструкцию. Она создавалась для решения проблем канальных (традиционных) печей и работает на другом принципе. Рассмотрим его подробнее.

Принцип действия

Печь Кузнецова представляет собой модифицированный вариант колпаковой конструкции. Она кардинальным образом отличается от привычных канальных печей — вместо извилистых проходов у нее имеется объемный колпак. Это полость, в которую из топки поступают раскаленные дымовые газы.

Хлебная колпаковая печь Кузнецова

Используется физическое явление, знакомое всем из курса физики средней школы — горячие газы имеют малую плотность и поднимаются вверх. Они отдают тепловую энергию стенкам и верхушке колпака и опускаются вниз, уступая место новым порциям горячего газа.

Печи Кузнецова. Особенности конструкции движения воздуха

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

В куполе постоянно сохраняется высокая температура, поддерживающая пиролизный дожиг дымовых газов. Сгорает угарный газ, твердые частицы, расщепляется некоторое количество водяного пара. Из колпака выводится лишь углекислый газ с остатками паров воды.

Особенности

Основной особенностью печей Кузнецова является низкая зависимость режима горения от тяги. кроме этого, имеются и другие важные особенности:

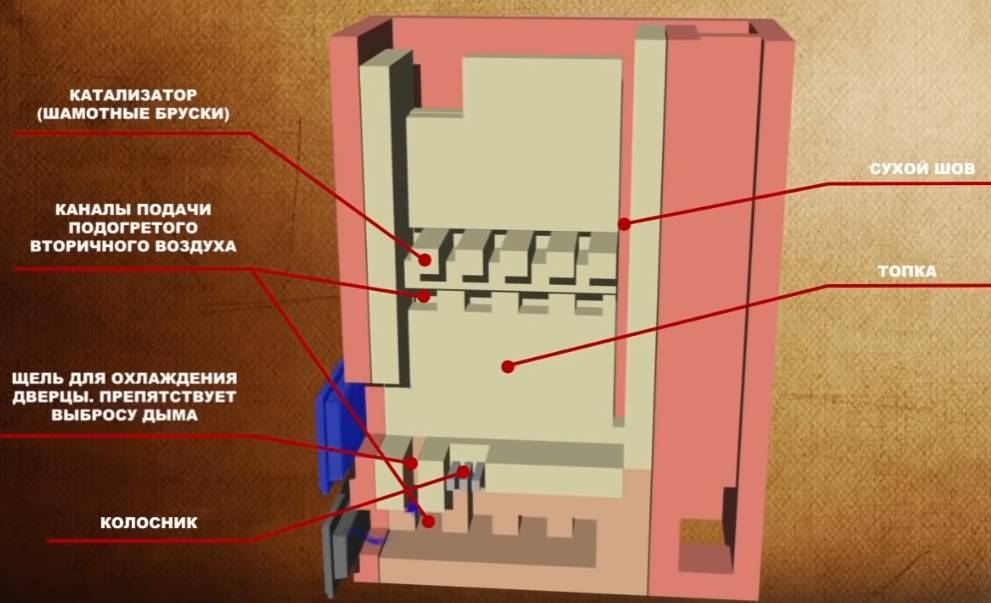

топка представляет собой отдельную камеру, не примыкающую вплотную к корпусу печи. Это позволяет исключить опасность расслоения и разрушения корпуса из-за разницы коэффициентов температурного расширения у шамотного и рядового кирпича;

Устройство печи Кузнецова

• между задней стенкой топки и ее боковыми стенками имеется зазор (2-3 см), называемый сухим швом. Он обеспечивает сепарацию дымовых газов — самые горячие поднимаются в колпак, а более холодные выводятся в сухой шов и сразу поступают в дымоход;
• водяной бак устанавливается в достаточном отдалении от топки. Это незначительно замедляет скорость нагрева, но увеличивает срок эксплуатации бака — он не прогорает и может служить очень долго;
• изменяются требования по высоте дымохода. Из него не вылетают искры, и опасаться задувания ветра нет причины. Поэтому трубу можно делать несколько ниже, чем обычно.

Технические характеристики

Банная печь Кузнецова способна обеспечить качественный и быстрый нагрев помещений. Ее рабочие параметры:

• обеспечивает достаточное количество тепловой энергии и пара для 8 человек;
• нагревает бак объемом 140 литров, не допуская закипания воды;
• обладает способностью поддерживать температуру и влажность в бане все время пользования;
• после завершения процедур остается достаточно тепла для просушки помещений;
• минимальное количество металлических деталей, что увеличивает срок службы печи;
• высота печи намного выше обычных банных «буржуек», что требует учета при выборе размера бани.

Строительство печи

Высота банной печи Кузнецова может достигать 2,1 м. Однако если помещение не позволяет, можно выбрать другую конструкцию — в сети их много. Главное, чтобы имелся точный рабочий чертеж (порядовка) и описание. Сам И. В. Кузнецов не возражает против использования его разработок в частных семейных банях, и никаких осложнений с авторскими правами здесь не возникнет.

Если помещение не позволяет, можно выбрать другую конструкцию — в сети их много

Что делать когда печь готова?

Прежде чем начать эксплуатацию, её нужно просушить. Сначала протопите печь 2 раза в сутки малым количеством топлива, избегая бумажных составляющих – бумага дает резкое повышение температуры, из-за чего кладка попросту растрескается. Обязательно откройте заслонку и обе дверцы, пусть воздух циркулирует свободно. Затем топочная дверка закрывается, количество топлива постепенно увеличивается и печь сушится порядка восьми дней летом и двух недель в осенне-зимний период. При этом активно проветривайте помещение. Соблазн ускорить просушку чреват выходом печи из строя еще до начала пользования. Соблюдайте инструкции также по правильному растапливанию и эксплуатации печи и не стесняйтесь обратиться за консультацией к специалисту печнику, который не даст вашей конструкции выйти из строя.

Характеристики устройства

В строении нет узких каналов, колпаковая печка отличается меньшим сопротивлением нагретому потоку, поэтому дымоходы делают меньшей протяженности.

Причины эффективности:

• два колпака способствуют равномерному нагреву газа и кирпичных поверхностей;
• горячий дым длительно удерживается, что дает наибольшее нагревание, аккумулирует тепло;
• собирание продуктов от перегорания топлива в одном месте снижает вероятность появления сажи в дымоотводе.

Водяной теплообменник ставят в колпаке, поэтому увеличивается производительность печи, повышается КПД. Соорудить двухколпаковую конструкцию с соблюдением всех норм не так просто, мастер должен следовать порядовке для печи Кузнецова и класть кирпичи строго по плану каждого ряда.

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

Колпаковая печь

1. Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
2. Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
3. Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
4. Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
5. Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
6. Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
7. Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
8. Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
9. В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
10. Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
11. Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

1. Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
2. Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
3. Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

Печи, созданные по проектам Игоря Кузнецова, в настоящее время являются одними из самых эффективных среди всех существующих конструкций. Вот уже полста лет такими печами пользуется огромное количество людей не только в нашей стране, но и за её пределами. Построить своими руками такую печь в своём доме или на даче можно, если придерживаться рекомендуемой схемы кладки определённой модели.

Кладка печи

Процесс начинается с фундамента. Его устраивают на платформе дома, а не на досках пола – во-первых, это небезопасно, во-вторых, вес даже небольшой печи способен проломить лаги. Особенности фундамента для печи Кузнецова с водяным отоплением есть:

Он не должен быть связан с общим основанием дома. Это особенно важно, если объект ещё не дал окончательной усадки. То есть устанавливать его нужно на грунт, с соблюдением всех требований к любой платформе – амортизация, армирование, опалубка, заливка.
Если решено печь примкнуть к стене, то зазор между фундаментом агрегата и ней, должен быть всё равно. Его впоследствии засыпают песком.
Глубина котлована должна быть соразмерна уровню промерзания. Ширина будущего фундамента должна быть на 10-15 см больше с каждой стороны.
После застывания бетонного основания, его гидроизолируют битумом или рубероидом – накапливание влаги бетоном, вполне возможно, что впоследствии повлечёт за собой разрушение всей печи.

Использовать бетонную смесь для последующей кладки печи нельзя – большие температуры спровоцируют растрескивание швов. Дефекты устранить будет невозможно.

Далее кладка

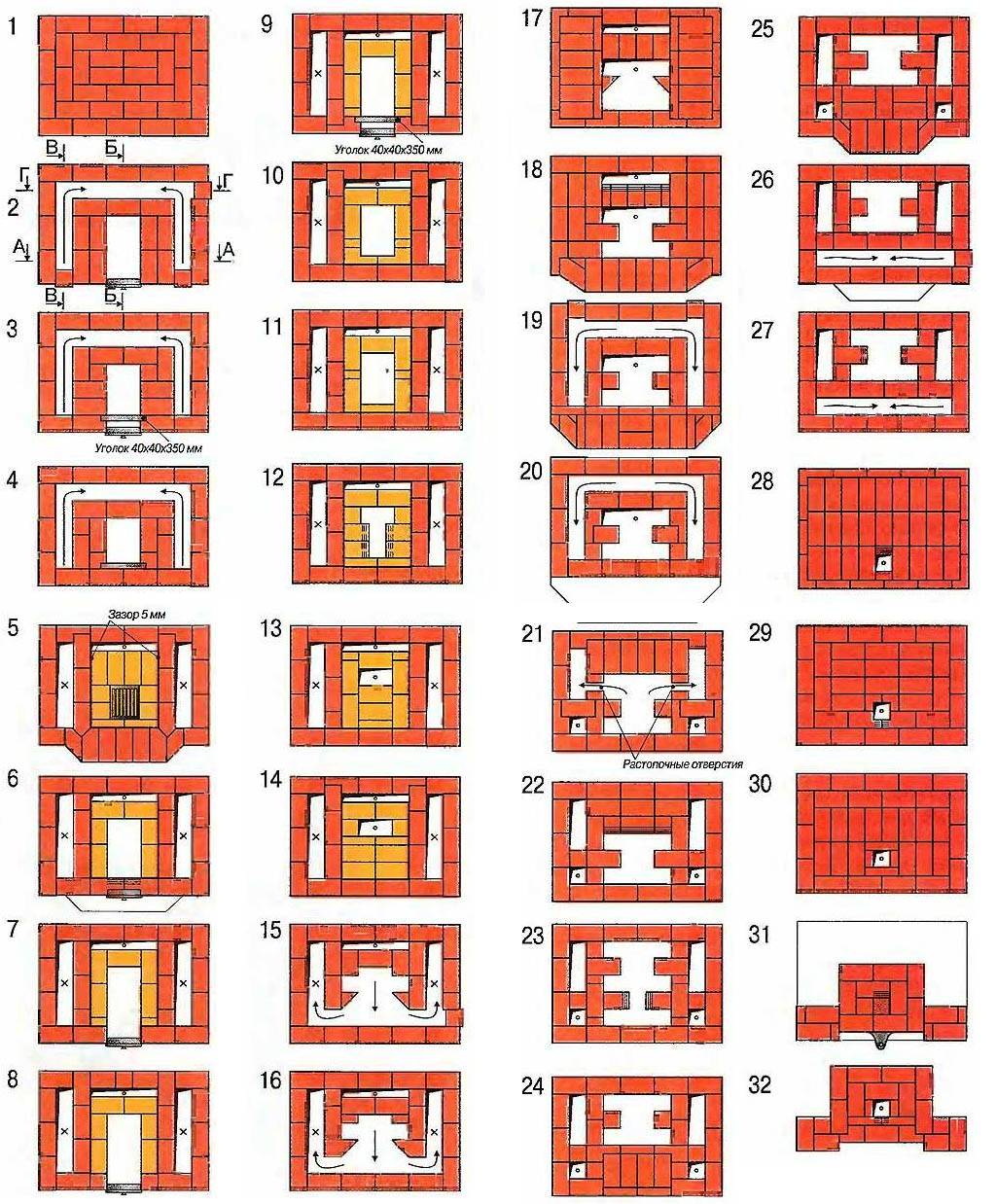

Для начинающих печников важно иметь порядовку – инструкцию с указанием числа рядов и элементов, соответствующих этому. Особенности кладки в следующем:

• Первый ряд кирпичей кладётся на сухую, без использования раствора. Дно печи должно быть толстым, поэтому не ограничиваются одним рядом – 2-3 будет достаточно.
• Затем очередь зольника. Сразу к нему привешивают дверку. Следует заранее приобрести все чугунные комплектующие. Лучше сделать несколько ходов для чисток.

Следующий ряд – топочная камера. Делать её большой нецелесообразно, потребуется большое заполнение топливом, что скажется на перегреве печи и преждевременном выходе её из строя.
На 10-м ряду выполняется кладка под варочную плиту, а спустя ещё два ряда кирпичей, выкладывается первый колпак. Чтобы устойчивость всех элементов не вызывала тревоги, для «подвешенных» конструкций используют стальные уголки. Их толщина мала и никак не скажется перекосом.
Под первый колпак помещают изготовленный чугунный котёл, закрывая его перегородкой из кирпича. Она не должна быть герметичной – два ряда кирпичей создадут необходимый зазор. Сразу делают отверстия под присоединение отопительной разводки.
После 18 ряда от фундамента устраивают второй колпак, следя за тем, чтобы они соединились общим дымовым каналом. Обязательно использовать в работе уровень и шнур-причалку – так конструкция получится ровной изнутри и снаружи.

Когда тело печи готово, выводят дымоход. Для этого в кровле приготавливают место, заранее убирая покрытие и укрепляя стропильную систему. Длина общего канала должна быть выше конька кровли на 0,5 м, так хорошая тяга будет обеспечена.

Можно сказать, что печь Кузнецова с водяным отоплением готова. Тем не менее, до процесса топки ещё далеко, нужно последовательно соединить радиаторы и подвести их к отопительному баку. Систему проверяют на герметичность. Следует учитывать, что при горении давление увеличится, а, значит, устранять даже небольшие свищи следует заранее.

Особенности колпаковых печей Кузнецова

Печь устроена достаточно просто: нижний ярус и топливник представляют собой единое пространство, называемого колпаком, внутри которого и осуществляется свободное передвижение нагретых газов. Горячие газы более легкие, поэтому передвигаются к верхней части колпака, а холодные – тяжелее, и поэтому находятся в нижней части. Между ними осуществляется циркуляция газов с промежуточной температурой.

Раскаленный воздух удерживается в сооружении достаточно долго, сильно нагревая стены колпака, а остывший поступает в дымоход по специальному проходу. Температура горения в колпаке очень высокая. КПД печи Кузнецова выше в три раза, чем у традиционной конструкции. Кроме такого высокого КПД эта печь обладает следующими достоинствами:

• экономичность;
• небольшое образование сажи;
• дизайн и форма конструкции может быть разной, и зависит это от ее назначения;
• продолжительное время сохраняет тепло;
• нет необходимости часто чистить ее.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

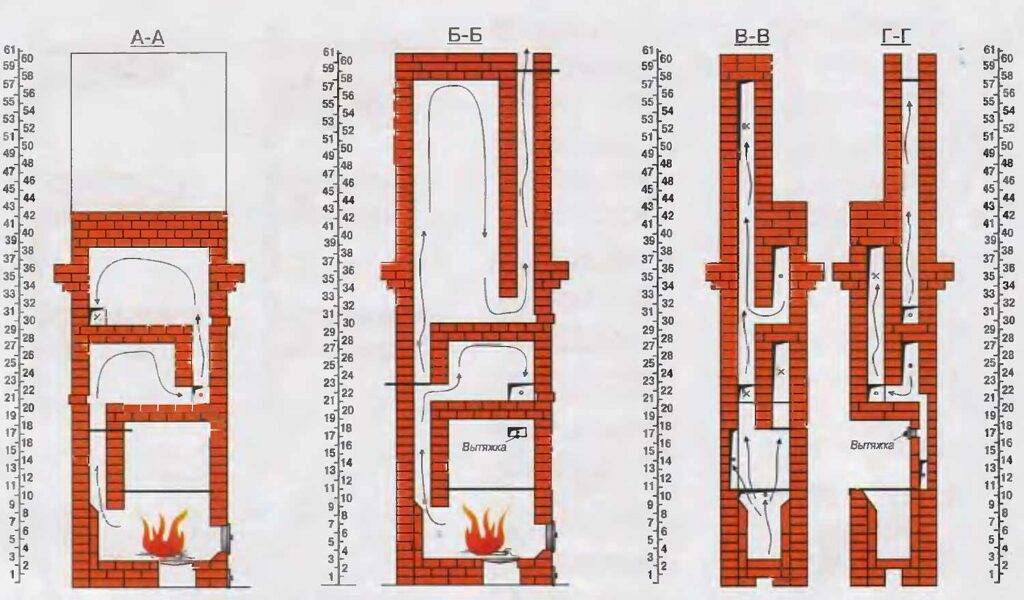

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

Колпаковая печь Кузнецова

Самые популярные проекты печей:

• Варочные (используются для выпечки и приготовления еды).

• Хлебные (могут совмещаться с варочными).

• Для отопления домов.

• Банные.

• Уличные (предназначены для гриля, барбекю или для создания большой кухни).

• Каминного типа (для создания дизайна интерьера и частичного отопления помещений).

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

• Равномерное прогревание печи и теплоотдача.
• Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
• Горят без сажи и дымообразования.
• Редко нуждаются в чистке (раз в несколько лет).
• Имеют низкий уровень теплопотери.
• Высокая степень экономичности.
• Устойчивость к появлению трещин.
• Возможность совершенствования дизайна.
• Имеют максимальную температуру сгорания топлива.
• Возможность топки различными видами твёрдого топлива.
• Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Этапы строительства

Для тех, кто решил построить колпаковую печь своими руками, нужна точная и пошаговая инструкция, называемая порядовкой. Главное, чтобы во время строительства колпаковой печи Кузнецова порядовка соблюдалась внимательно, а также учесть все технологии, которые используют квалифицированные строители.

Заливка фундамента

В том случае, если фундамент дома используется и для основания печи, то нужно подогнать размеры под саму конструкцию. Если же такого нет, то лучше всего для постройки залить отдельный фундамент и сделать его немного шире, примерно на 12–15 см, чем ширина самой конструкции.

Сам Кузнецов всегда говорил: чтобы фундамент был глухим, надо сделать его из силикатного кирпича.

Укладка печи

Необходимо заранее подумать над тем, где будет находиться дымоход — на крыше дома или в помещении. Ведь дымоход имеет свои определенные требования.

Первый и второй ряд нужно выкладывать из шамотного кирпича. Не забудьте, что для них не нужен раствор, который был замешан для фундамента, используется новый. После второго ряда можно уже переходить на вывод для дымового канала, но лучше всего, если дно конструкции, согласно порядовке, будет немного толще.

Дымовой канал способствует лучшей теплоотдаче, поэтому нужно установить 4 чистки. Одна будет находиться сзади, вторая и третья — по бокам, а последняя — в поддувало. Размер чисток подбирается индивидуально для каждой постройки. Чтобы проверить правильность установки согласно схеме, можно использовать строительный уровень или же уголок.

По схеме трудности может доставить кладка маленьких половинчатых кирпичей. Чтобы произвести ровную и качественную резку кирпичей, лучше всего воспользоваться болгаркой.

Затем во время строительства колпаковой печи Кузнецова порядовка указывает на формирование стенки, которая находится между печью и поддувалом. После того как приступите делать укладку пятого ряда кирпичей, нужно установить колосник.

Затем по схеме производите укладку остальных рядов. В рядах №17-18 нужно сделать перекрытие для колпаков. В ряде №21 необходимо оставить несколько проходов так, чтобы они проходили вдоль правой и левой стенки только с внутренней стороны.

Если придерживаться порядовки и иметь наглядную схему перед собой, то построить колпаковую постройку можно без труда, и проблем не появится.

Проверка работы

Когда кладка уже произведена, нужно сделать первую пробную топку. Для этого нужно использовать немного топлива, чтобы построенная конструкция нагревалась постепенно. После этого начнется обжиг всей печи, при этом проверится ее работоспособность. Если были обнаружены хоть какие-то дефекты, то их сразу нужно устранить.

Основные элементы конструкции

Схема устройства колпаковой печи Кузнецова.

Топливное отделение, которое часто называют попросту топкой, представляет собой часть печи, в которую загружается топливо. Там же происходит процесс его сгорания. Что касается специфических характеристик топливного отделения, автор разработки рекомендует делать его не слишком большим по объему, поскольку только в этом случае возможно достижение максимальной температуры сгорания топлива, которая обеспечит минимальный объем отходов горения.

Емкость, расположенная над топкой, или колпак, представляет собой сопоставимое с ней по объему отделение печи, которое предназначено для циркуляции газов, получающихся в результате горения. При этом отверстие, предназначенное для их выхода, необходимо располагать в нижней части конструкции. Такое требование имеет под сбой сразу несколько обоснований, которые лежат в основе эффективности колпаковой печи.

Во-первых, такая специфическая форма расположения основных пространств в печи обеспечивает незамедлительное разделение продуктов горения сразу после их образования: в силу известного закона физики горячие газы направляются в верхнюю часть конструкции, благодаря чему во внутренней части колпака быстро достигается весьма высокая температура, которая поддерживается в течение длительного времени. Помимо этого, такая концентрация печных газов в колпаке приводит к тому, что твердые частицы, попавшие туда в результате воздействия направленного потока воздуха, полностью сгорают в условиях высокой температуры, обеспечивая тем самым минимальное количество отходов процесса горения. Дополнительным преимуществом указанного эффекта является то, что изнутри печь подвергается очень незначительным загрязнениям, поэтому, в отличие от традиционной печи, ее придется чистить гораздо реже.

Порядовка кладки печи: продольные (А-А, Б-Б) и поперечные (В-В, Г-Г) разрезы.

Более холодные печные газы, температура которых изначально была ниже, или те, которые успели остыть в процессе циркуляции, вследствие действия того же закона физики опустятся в нижнюю часть колпака. Именно там расположено отверстие, предназначенное для выхода газов, поэтому они будут устранены из печи и не будут снижать общую температуру, которая поддерживается внутри нее.

Таковы основные общие принципы, используемые при конструировании колпаковых печей Кузнецова, предназначенных для самых различных целей. Попытаемся теперь разобраться, чем будут отличаться печи, основной функцией которых является обогрев теплиц, и как обустроить их на практике.

О последователях

Чертеж самодельной печи Кузнецова

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Порядовка самодельной печи Кузнецова

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.
