Отопление дома газовыми баллонами – простое решение по старинке

Особенности работы баллонов в зимний период

Применять сжиженный газ для отопления дома – неплохой вариант для загородных особняков

Требования по безопасности разумные, систему можно оборудовать самостоятельно, но важно позаботиться о сохранении топлива в рабочем состоянии в зимний период

При расположении баллонов снаружи строения, при отрицательных температурах давление снижается, и котел может перестать работать. Чтобы не остаться без тепла, на зиму емкости с топливом следует поставить в шкаф с обустроенной системой вентиляции, защитой из негорючего утеплителя. В крайнем случае подойдет пристройка без отопления, куда выставляются баллоны.

Основные достоинства газового отопления

Главным достоинством газового отопления является низкая стоимость. Так, киловатт-час тепловой энергии, полученной от сжигания газа, составляет всего 30 копеек, что в два раза дешевле, чем при отоплении дровами. В целом, газовое отопление в частном доме – это система, предназначенная для обогрева помещения путем получаемой от сжигания газа тепловой энергии. Такая система состоит из газового котла, оснащенного всеми необходимыми сопутствующими устройствами, газопровода и системы подачи нагретого теплоносителя. В большинстве случаев в роли теплоносителя выступает вода – это самый надежный и вместе с тем самый дешевый вариант.

Важно! Ни в коем случае не следует путать магистральный газ со сжиженным! Если отапливать частный дом газом в баллонах, то это будет стоить в шесть-семь раз дороже, чем, к примеру, тот же электрокотел

А теперь непосредственно о преимуществах отопления. Практически все они связаны с особенностями котла, давайте рассмотрим их:

1. Газовые котлы имеют незначительные габариты, если сравнивать с другими аналогами, а это очень ценно, в особенности тогда, когда свободное пространство ограничено;
2. Тепловая энергия, полученная при сжигании газа, стоит значительно меньше, чем при работе других систем;
3. При работе таких котлов практически не издается никакого шума;
4. Наконец, газовые котлы весьма просты в использовании, им не нужна регулярная чистка, а плановые работы достаточно проводить один раз в год.

Схема подключения к котлу

Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.

Газовые баллоны с отдельными редукторамиОбратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м

куб/час для этой системы не подходит.

При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.

К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.

Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.

Схема подключения баллонов к рампеОбратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома.

Недопустимо попадание на газовые баллоны прямых солнечных лучей.

Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).

Как выбрать газовый котёл на сжиженном газе?

Заочно сказать, какой котёл на сжиженном газе лучше выбрать нельзя, ведь его характеристики должны строго соответствовать характеристикам конкретного помещения. Поэтому перед приобретением рекомендуется проконсультироваться со специалистами или самостоятельно разобраться с техническими параметрами.

Конвекционный или конденсационный

Принцип работы обычного конвекционного (КПД 88-92%) и конденсационного (КПД 104-109%) газовых котлов. Эффективность работы агрегата потребляющего СУГ во многом зависит от способа использования, высвободившейся при сгорании топлива тепловой энергии:

• конвекционный – нагревает теплоноситель за счёт энергии, полученной от прямого сжигания газа, при этом часть теплоты теряется, уходя вместе с отходящими газами;
• конденсационный – «извлекает» дополнительное тепло путём охлаждения дыма и конденсации пара в низкотемпературном теплообменнике (экономайзере).

Очевидно, что конденсационный котёл выгодней – он позволяет экономить 15–20 % топлива, но при этом сам прибор стоит в 1,5–2 раза дороже обычного.

Отличия и критерии грамотного выбора конденсационных газовых котлов

Настенный или напольный

Принципиальная разница между подвесным и напольным оборудованием состоит не только в способе его размещения, но и в конструктивном устройстве:

• настенные модели – должны «вписываться» в компактный лёгкий корпус, они отличаются стальным/медным теплообменником, обычно более функциональной автоматикой;
• напольные модели – не ограничены по весу и размеру, поэтому могут иметь в т. ч. и чугунный теплообменник, а также более широкий диапазон мощности (10–60 кВт).

Настенные агрегаты укомплектовываются автоматикой, циркуляционным насосом и другими энергозависимыми элементами – практически, потребителю предоставляется готовая к работе тепловая мини-станция. Напольные котлы менее самостоятельны, но зато многие из них полностью независимы от электроэнергии.

Одноконтурный или двухконтурный

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС). От количества контуров зависит то, на выполнение каких задач рассчитано газовое оборудование, на что именно будет распределяться выработанное тепло:

• одноконтурный – предназначен непосредственно для отопления помещений;
• двухконтурный – отвечает и за отопление, и за горячее водоснабжение (ГВС).

КПД

Коэффициент полезного действия (КПД) – показатель, который определяет эффективность работы прибора и экономичность использования энергоресурсов.

Для котлов, потребляющих в основном сниженное топливо, значение КПД критично: хоть в продаже и встречаются образцы от 85 % до 97 %, приобретать агрегаты с КПД ниже 88 % не имеет смысла – иначе, из-за относительно высокого расхода горючего, затраты на газовое отопление жилища «догонят» электричество.

Минимально необходимая мощность

Чтобы приблизительно рассчитать мощность котла, можно воспользоваться упрощенной формулой, где на каждые 10 м2 площади приходится 1* кВт энергии.

*ориентировочное значение с учётом умеренного климата и потолков 2,5–3 м.

Так, например, для обогрева среднего дома 120 м2, расположенного в Москве или МО, минимально необходимая мощность агрегата составит 120÷10×1=12 кВт.

Как точно рассчитать необходимую мощность котла Индивидуальный расчет, формула и корректирующие коэффициенты

Дополнительные критерии

На дополнительные характеристики также стоит обращать внимание: они в совокупности помогут сделать газовый котёл более продуктивным и безопасным:

• защитный комплект – состоит из предохранительного клапана, контролёра тяги, датчика активного пламени, воздухоотводчика и блока резервного питания;
• функциональная автоматика – включает модули автоподжига, регулировки пламени, самодиагностики, программирования режимов и внешнего управления;
• тепло- и звукоизоляция – специально подобранная обшивка предотвращает тепловые потери (повышается КПД прибора) и снижает шум от работы горелки.

Качественная изоляция помогает избавиться от хлопков, сопровождающих авторозжиг, треска и вибраций, что актуально при нахождении котла в помещении.

Заправка баллонов газом

Не во всех поселках есть бригады с подсобными рабочими и техникой для их доставки. Если же подобной услуги нет, то приобретать балоны приходится своими силами, либо же искать ГЗС для их заправки сжиженным газом (прочтите: “Газовый водогрей на сжиженном газе: топливный расход на теплоснабжение”).

Теплоснабжение от баллонов с газом обойдется не очень дорого, если их заправлять. Однако необходимо учесть, что на некоторых ГЗС стремятся сэкономить и заправляют лишь их половину. При этом служащие станции говорят, что газ закипает всего при 40 градусах, благодаря этому заполнять полный баллон неразумно – он может разорваться. При этом покупные изделия почти что в полном объеме наполнены газом. Благодаря этому на подобные предложения соглашаться не стоит. Домашнее отопление газом из баллонов выходит очень экономным. Одного баллона емкостью в 50 л хватает для оснащения правильной работы отопительные системы мощностью 10-20 кВт. Рекомендуется приобретать устройства автоматические – они работают не весь день, а приблизительно треть суток, начиная отопление на газу приватного дома баллонами лишь при падении температуры нижеуказанной. Функционирование обыкновенных систем приходится настраивать своими силами. Аналогичным образом, если показать требуемую температурный режим в помещении на уровне 20 градусов, котел будет употреблять примерно пять метров?.

Неважно от того, есть ли автоматика или нет, чтобы сэкономить лучше всего выключить котел на ночь

Применяемые требования к отоплению газом

1. Обеспечение свободного доступа при необходимости замены и осмотров баллонов.
2. Запрещено правилами подведение газа (включая размещение баллонов наполненных) в подвалы или цокольные помещения дома.
3. Баллоны с газом нельзя оставлять в наклонном положении.
4. От электрических приборов (выключателя) или газового оборудования (плиты), радиаторов отопления предусматривается допустимое расстояние к баллону более 1 м.
5. Их падение не допускается.
6. Отопление от газового баллона небезопасно. Он должен надежно крепиться к стенке, для чего используется специальный хомут.

Газовый баллон должен заполняться на 85% максимально. При нагреве газ имеет способность расширяться. Он увеличивает давление внутри баллона, это приводит к взрыву. Отопление проводится с соблюдением правил по технике безопасности. Категорически запрещено устанавливать баллон в местах попадания на него разогретых солнечных лучей. Не рекомендуется оставлять его в помещениях с повышенной температурой (в бане) на хранение.

На станции заправки газовых баллонов. Нажмите на фото для увеличения.

Баллон заправляется 3 видами газов:

1. Бутан с маркировкой – Б технический.
2. Пропан с летним бутаном с обозначением – СПБТЛ техническая смесь.
3. Пропана с зимним бутаном – СПБТЗ смесь.

Смеси пропана с зимним техническим бутаном используются, когда проводится отопление здания газовыми баллонами.

Использование экологического топлива, применение автономности (в сравнении с работой котла твердотопливного), удобная и несложная эксплуатация подчеркивают основные особенности емкости на баллонном газе. Многие владельцы пытаются уменьшить расходы, покупая газовое оборудование, а также на монтаж и гарантийное обслуживание сервиса, подбирая более экономный газовый котел. Отопление дачи всегда предусматривает некоторые бюджетные затраты.

Редуктор для контроля давления

Давление в баллонах постоянно изменяется, и его величина зависит от множества факторов:

• число баллонов;
• состав и температура смеси;
• остаток сжиженного газа;
• расстояние группы сосудов до котла.

Редуктор используется для того, чтобы преобразовывать и поддерживать стабильное давление газа в парообразном состоянии.

Подбирать редуктор для системы отопления нужно, основываясь на двух главных характеристиках:

• производительность;
• рабочее давление.

Рациональность отопления частного дома газовыми баллонами зависит от расхода топлива котлом. Поэтому производительность редуктора не должна быть меньше приемистости нагревательного прибора.

Величина рабочего давления редуктора также подбирается в соответствии с характеристиками котельного оборудования. Если давление, которое выдает редуктор слишком высоко, то работа обогревателя будет нарушена. Регулятор давления изготавливают на 20, 30, 37, 42, 50 и 60 мбар.

При соединении сосудов с помощью гибких шлангов, потребуется редуктор с «елочным» штуцером. А при подключении баллонов при помощи гребенок и жестких труб понадобятся штуцеры с резьбовыми выходами.

Кроме основного предназначения, приборы с автоматикой оснащены защитными элементами, которые срабатывают, если давление повышается до критического уровня. Тогда открывается клапан для сброса.

Техника безопасности

Соблюдение норм безопасности – обязательное условие использования баллонного газа. К подобному типу отопления выдвигаются такие требования:

• баллоны нельзя устанавливать в помещениях без вентиляции;
• хранить обязательно в проветриваемом помещении, под которым нет цоколя или подвала;
• баллоны нельзя ронять или оставлять в наклоненном или вертикальном положении;
• короб для хранения размещается с северной части дома, где затененность максимальная;
• нельзя устанавливать баллоны в помещениях с подвалами и цоколями;
• максимально допустимое заполнение баллона – на 80%. Когда температура газа начнет повышаться, его объем увеличивается. Если пространство переполнено, то произойдет взрыв. Даже баллоны самой высокой прочность разорвет, если заполнить его на 90% на морозном воздухе и занести в теплое помещение.

Важно помнить, что смесь пропана и бутана намного тяжелее воздуха. При утечке сжиженный газ всегда накапливается внизу. При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений

Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции

При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений. Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции.

Ни в коем случае нельзя опускать баллоны в подвал, цоколь, подпол или погреб, а также в ямы, выкопанные на приусадебном участке!

Баллоны на морозе замерзают. Но для их обогрева запрещается использовать тэны, электронагреватели или греющие кабели.

Для нормальной работы теплообменника требуется подключить его к связке из 4-5 баллонов. При этом нужно соблюдать такие меры безопасности:

• использовать для подающего газопровода трубу, толщина стенок которой составляет не менее 2 мм;
• там, где труба проходит через стену, она пропускается через защитную гильзу. Диаметр защитной гильзы должен быть на 2-3 см больше диаметра самой трубы. Пространство между трубой и стенками гильзы наполняется монтажной пеной.
• Для газопроводов берутся стальные трубы. Толщина их стенок не должна быть меньше 2 мм.
• Котел к газопроводу подключается с помощью гибкой проводки. Редуктор присоединяется к газопроводу посредством резиново-тканевого рукава.
• Разъемные соединения нужно проверить на утечку. Для этого используется простой метод – обмыливание.

Газовые баллоны зимой

Установка автономной газовой системы на открытом пространстве может привести к значительному падению показателей давления газа в холодные периоды года.

Это, в свою очередь, провоцирует автоматическое отключение котла. Повторное включение и нагрев системы требует повышенного расхода топлива, увеличивая общие затраты на эксплуатацию системы. В случае невозможности постоянного контроля, рекомендуется организация специального места для установки конструкции и хранения резервных или отработанных баллонов.

Выбор места хранения газовых баллонов

Оптимальным вариантом для организации хранения является использование теплоизолированных бытовых помещений, размещенных на территории участка. Если возможность постройки отсутствует или же имеется принципиальное желание установить всю систему внутри помещения, чтобы не выходить из него лишний раз в морозные дни – потребуется специальный металлический шкаф.

Важно учесть, что при хранении или организации системы отопления в гараже – один из наиболее популярных вариантов – поблизости от баллонов не должно быть подвала, погреба или смотровой ямы. Это связано с тем, что возможная утечка приведет к накоплению критической взрывоопасной массы газа в помещениях нижнего уровня

Отдельное помещение

Предписания, регламентирующие технические характеристики бытовых помещений для хранения газовых баллонов, установлены нормами СНиП 2.04.08-87. Ознакомление с данным документом – обязательный этап при организации автономной системы отопления газом частного дома или коттеджа.

Оптимальным выбором считается расположение склада для хранения баллонов поблизости от котла. Это позволяет уменьшить длину подающей магистрали. Помимо этого, помещение должно иметь качественную систему приточного вентилирования. Должно быть оснащено специальными поддонами для установки баллонов. Также следует в обязательном порядке ограничить свободный доступ в помещение посторонних и убрать все легко воспламеняемые материалы и бытовые обогреватели.

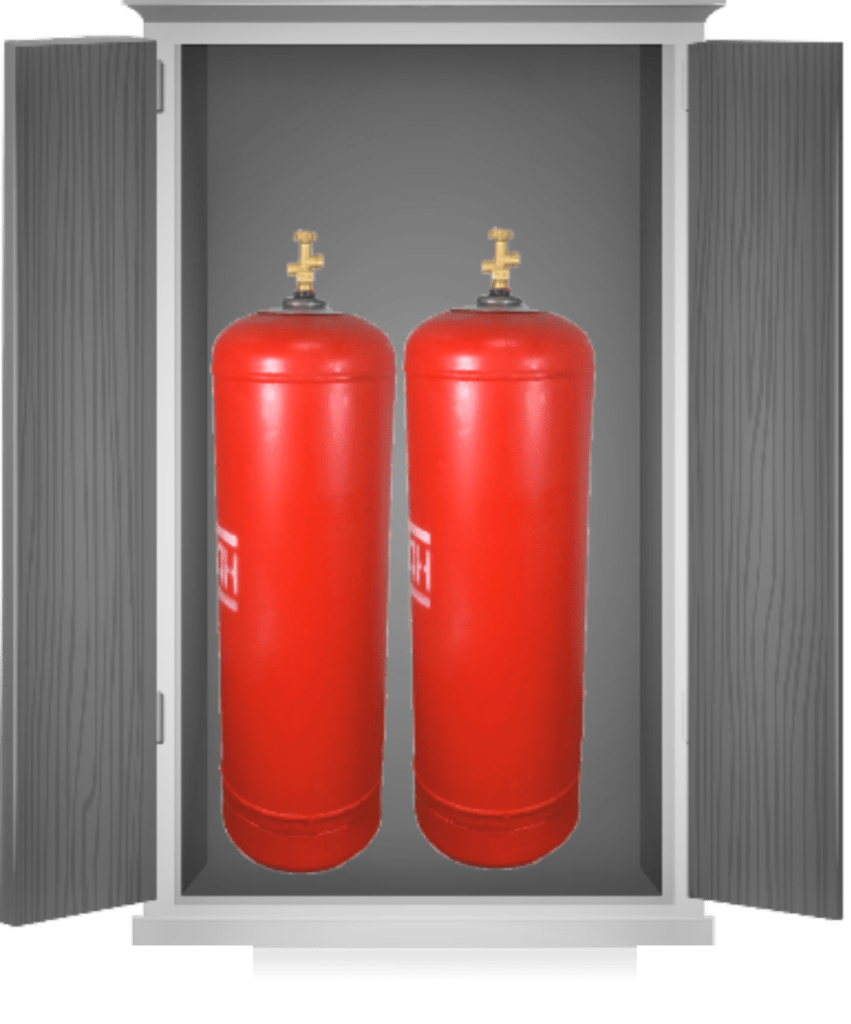

Использование шкафа для хранения

Другой метод хранения, доступный для любого домовладельца, планирующего установку газовой системы – специальный шкаф для баллонов.

Технические параметры, как и в случае с отдельными помещениями, регламентированы законодательно – нормами ГОСТ 15860-84. Приобретая готовый шкаф, следует убедиться, что он соответствует всем обязательным критериям, к числу которых относятся:

• наличие вентиляционных отверстий;
• отсутствие прямого доступа солнечных лучей;
• использование только негорючих материалов;
• присутствие элементов, удерживающих баллоны;
• наличие замков и предупреждающих надписей.

Согласно требованиям безопасности, допускается хранение в одном шкафу не более чем двух резервных баллонов с газом. Сама конструкция должна устанавливаться на заземленный и оснащенный вентиляционными каналами фундамент. Его площадь должна превышать габариты шкафа на 0,15 – 0,2 м.

Оборудование для монтажа

Для монтажа отопительной системы потребуется:

• газовый котел;
• горелка для сжиженного (баллонного) газа и непосредственно сами баллоны с газом;
• запорная арматура и редукторы.

Горелки для баллонного газа отличаются своей конфигурацией от обычных, и обычно входят в стандартную комплектацию газовых котлов. При необходимости их можно приобрести и отдельно. Запорную арматуру и необходимые редукторы можно купить у фирмы или непосредственно на станциях заправки баллонов.

Подсоединение

Баллон или группа баллонов подключаются к котлу через редуктор с пропускной способностью около 2м3 /час. Редукторы для домашних плит рассчитаны на меньшую пропускную способность – они для отопительной системы не подходят. Система газовых емкостей может иметь один общий редуктор или же отдельный регулятор для каждого баллона. Второй вариант более затратный, но именно его рекомендуют мастера – отдельные редукторы обеспечивают максимальную безопасность.

Баллоны сжиженного газа нельзя устанавливать на улице: холод спровоцирует снижение давления, и грелка может отказаться работать. Идеальным местом для установки является теплое, проветриваемое помещение

Важно помнить, что баллонный газ тяжелее воздуха, и в случае утечки он будет скапливаться в нижней части, повышая вероятность взрыва. Поэтому помещение следует выбирать отдельно от жилых комнат

В нем не должно быть подвалов и подполов!

Регулировка расхода

При помощи автоматических датчиков и правильных настроек можно снизить нормы потребления пропана в 3-4 раза. Если речь идет о дачном доме, то расход газа будет еще меньшим: на период отсутствия людей автоматика будет поддерживать температуру на уровне 6-9оС, что позволит снизить расход пропана до 0,7-0,8 баллона в неделю. Обогрев здания сжиженным газом не самый дешевый вариант, но в некоторых случаях он является наиболее оптимальным, если нет проблемы доставки баллонов.

Газовый котел прекрасно выполняет свои функции и при подключении к магистральному газопроводу. В этом случае довольно легко переключить оборудование на постоянный источник подачи топлива – достаточно просто сменить горелку.

Но если нет перспектив подсоединения здания к газопроводу, следует еще раз подсчитать целесообразность установки газового котла. Для дома общей площадью более 100 м2 и поддержания температуры около 25оС стоит рассмотреть возможность установки твердотопливного котла или же другого генератора тепла и подогрева воды.

Применения электричества для организации отопления

Применение электроэнергии один из способов создать отопление частного дома без газа с монтажом водяного контура. Конечно это дорогостоящий вид обогрева. В принципе возможны следующие электрические системы отопления для частного дома с использованием электроэнергии:

• использование электрокотла для водяного отопления;
• размещение в помещениях дома электрических конвекторов;
• использование инфракрасных обогревателей;
• создание теплых полов.

Электрический конвектор

Электрический конвектор – простейшее устройство для нагрева воздуха в жилом помещении. Устройство отопления методом установки электрических конвекторов подкупает простотой монтажа, безопасностью, наличием защиты от перегрева и экологичностью. Инфракрасные обогреватели не менее удобны для применения, а иногда выбирается комбинированный вариант использования электрических обогревателей.

Подобные устройства легко объединить в одну систему и обеспечить ее работу в автоматическом режиме. Если на электрические конвекторы для отопления частного дома цены вполне доступны, то постоянный рост тарифов на электроэнергию уменьшает спрос на эти удобные системы обогрева.

Инфракрасные теплые полы

Одним из наиболее востребованных вариантов для загородного дома являются инфракрасные теплые полы. Они выпускаются в виде пленки, толщина которой около 3 мм. Монтаж такого пола простой и доступный. Пленка укладывается под любое напольное покрытие. Нередко пленку устанавливают на стены и даже на потолок. На потолке «теплый пол» размещают чаще всего в двухэтажных коттеджах или в домах с мансардой. Большая площадь обогрева ускоряет обогрев всего помещения и экономит до 40% электроэнергии.

Электрический котел

Электрические котлы вполне достойная замена газовым котлам. С их помощью легко создать отопление дома альтернативное газовому отоплению. Только цена электричества существенно ограничивает спрос на эти удобные и безопасные приборы.

Каждые 100 м2 требуют мощности 10 кВт. Если нужно будет установить мощный котел, то придется согласовать его установку с Энергонадзором. Электропроводка в доме, как правило, не соответствует требованиям, поэтому делают дополнительную линию от входа до котла.

По принципу действия котлы использующие электроэнергию для нагрева теплоносителя делятся на:

1. электрический котел с установленными ТЭНами;
2. электродный электрический котел;
3. индукционный электрический котел.

Все вышеперечисленные приборы имеют общие особенности, которые отличают их от газовых и твердотопливных котлов. Эти особенности, которые могут стать преимуществами при применении котлов для отопления загородных домов:

• высокий уровень безопасности;
• бесшумность;
• простая регулировка температуры жилья, возможность автоматизации;
• нет проблем с топливом, его транспортировкой и хранением;
• не вредят окружающей среде;
• легко устанавливаются;
• могут быть напольными, настенными, трехфазными и однофазными.

Электродный котел

Электродный котел — самый экономичный электрокотел для отопления частного дома, обладающий небольшими размерами. По сравнению с ТЭНовыми котлами, экономия достигает 40 %. Характеризуются отсутствием накипи и быстротой нагрева воды.

ТЭНовый котел

ТЭНовый котел нагревает воду в контуре посредством трубчатых нагревательных элементов. Его основная функция – генерировать тепло. Контур отопления практически ничем не отличается от схем, применяемых для газовых или твердотопливных котлов. При этом нужно правильное расположение батарей отопления в частном доме относительно окон. Если окон несколько, то радиаторы устанавливаются под каждым окном.

Существуют правила и нормы установки батарей отопления:

1. между стеной и батареей расстояние не менее 2 см;
2. между подоконником и радиатором 8 – 10 см;
3. между полом и низом батареи 10 – 12 см;
4. во всех случаях желательна установка теплового экрана.

Индукционный котел

Индукционный котел можно представить в виде электромагнитного индуктора, или трансформатора, который имеет первичную и вторичную обмотку. Вторичной обмоткой служит корпус, в котором наводятся так называемые вихревые токи Фуко. Поскольку корпус котла является короткозамкнутым витком, то в нем наводятся значительные токи нагревающие корпус котла, следовательно, и теплоноситель. Индукционные котлы более экономным, чем ТЭНовые котлы и вполне применимы как альтернативные виды отопления частного дома или дачи.

Преимущества газового отопления

Газовое отопление частного дома опережает другие системы обогрева по показателям:

• Стоимость. Полное сжигание топлива способствует высокой эффективности применения этого энергоносителя. В некоторых котлах используется высвобожденная энергия при конденсации отработанных газов, что повышает КПД до 109%.
• Компактность. Современные газовые котлы напоминают навесную мебель. Их можно разместить на кухне или в небольшом помещении. При этом объем комнаты не теряется, интерьер не перегружен видом оборудования. Не нужно выделять место для хранения дров, угля или дизельного топлива.

• Безопасность. Контроль за работой системы и удаление сгоревших газов выполняют автоматические устройства. При малейшем отклонении от нормы срабатывает блокировка поступления топлива в камеру сгорания.
• Экономичный расход. В связи с ростом цен на энергоносители изготовители котлов разрабатывают и постоянно усовершенствуют модели, мало потребляющие, но производящие большое количество тепловой энергии.
• Возможность регулировать температуру теплоносителя. В результате экономятся ресурсы, в каждом помещении создаются комфортные условия.

Двухконтурные газовые котлы осуществляют одновременно отопление дома и снабжают жильцов горячей водой. В условиях загородного хозяйства эта функция немаловажна.

Особенности

Газовое отопление — объект повышенной взрыво- и пожароопасности, поэтому всеми вопросами о подключении и обслуживании занимаются специальные службы.

Перед подключением дома к газовой магистрали составляют проект прокладки линии внутри помещений, схему запитки приборов. Документы согласовывают и утверждают в Гостехнадзоре.

Помещение, где установлен газовый котел, обеспечивают хорошей вентиляцией. Для некоторых моделей оборудуют дымоход, а в котельной устраивают отдельный выход.

Котельная в частном доме

Котлы с принудительным выбросом отработанных газов подключают к системе электроснабжения. Чтобы оборудование не вышло из строя при резком скачке давления в линии, устанавливают автоматику для адаптации.

Каким может быть газовое отопление

Система отопления в частном доме включает:

• источник тепла;
• теплопроводы;
• отопительные приборы.

Теплоноситель, распределяющий энергию от источника, может циркулировать естественным образом или нагнетаться насосами. Для поддержания основных параметров заданного режима работы и отведения сгоревших газов в систему встроены датчики, клапаны, насосы и другая автоматика.

По типу теплоносителя различают водяное и воздушное отопление.

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными – емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 – 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

• газовый котел, оснащённый форсунками;
• редуктор, отвечающий за преобразование и поддержание давления;
• рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
• запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.

Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 – 4 раза, и составляет не более 10 – 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Организация теплоснабжения от баллонов с газом

Чтобы выполнить отопление на газу на баллонах, необходимо подобрать оптимальный котел, потому как не каждое оборудование способно применять в качестве источника тепла сжиженный газ. Чтобы это сделать требуется специализированная горелка, которая рассчитана на работу от баллона. Лучше подбирать устройство мощностью 10-20 кВт, в зависимости от площади обогреваемых помещений.

Подключение котла на газе к баллону делается при помощи специализированного редуктора. Расход составляет приблизительно 1,8-2 м? в час, в случае привычного редуктора – 0,8 м?/час.

Можно применять и горелку, приготовленную для работы от магистрального трубопровода, но в данном случае приходится настраивать клапан для гармоничной газоподачи, потому как в магистрали давление ниже. Более того, в данных устройствах отверстие в клапане больше. Каждая горелка, которая рассчитана на теплоснабжение газом из баллонов, изменяется по-своему. Детальное описание можно отыскать в инструкции к этому оборудованию. Чтобы сэкономить можно применять и старые котлы, однако в них нужно сменить жиклер на иное изделие, у которого очень мелкое отверстие.

Во время покупки горелки следует учесть, что не во всех магазинах пытаются реализовать более недешевые устройства, доказывая это тем, что подобранное изделие не заработает от сжиженного газа. В данном случае необходимо взглянуть инструкцию к выбраному прибору.
