Схемы систем отопления для двухэтажного частного дома

Основные требования

Если система проектируется с учетом СНиПа, проблем с ней не возникнет. Но этого мало. Хорошо продуманная конфигурация отличается такими качествами:

  1. Энергоэффективность (экономичность). Эта характеристика особо важна в климатических зонах с низкой среднегодовой температурой и продолжительным отопительным периодом. Поддержание комфортного микроклимата в доме – одна из основных статей расходов домовладельцев.
  2. Надежность и отказоустойчивость. Остановка системы посреди отопительного сезона опасна для здоровья жильцов. А регулярные перепады температуры и длительное промерзание наносят зданию непоправимый ущерб.
  3. Максимальная безопасность. Следует предусмотреть все возможные негативные сценарии и минимизировать риск их возникновения.
  4. Автономность и простота эксплуатации. Продуманная система отопления должна обходиться без вмешательства человека как можно дольше.
  5. Полная управляемость. В грамотно реализованной системе настройке поддается все. Даже микроклимат в каждом отдельном помещении.
  6. Эстетичность и бесшумность. Наличие отопительных инженерных сетей в доме должна выдавать только температура в помещениях. А работу электронасоса хорошо слышно даже днем. И если это не исправить, жильцы перестанут спать ночами.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Варианты подключения оборудования

Существует две основных схемы: одно- и двухтрубная. Оба варианта подразделяются на систему с вертикальными стояками и горизонтальными магистралями.

Применяется также лучевая разводка – в ней каждый радиатор подключается отдельно к централизованному коллектору. Поскольку в такой системе теплопровод монтируется в пол (дополнительный источник отопления), она не нарушает дизайнерскую концепцию помещения.

Существуют такие виды подключения отопительных приборов:

  • боковое;
  • нижнее;
  • диагональное.

В первых двух вариантах трубы для подачи и отвода теплоносителя подключаются с одной ее стороны – соответственно сбоку или снизу. При диагональном – с противоположных и на разных уровнях. Последний тип присоединения гарантирует наименьшие теплопотери.

Нижнее подключение не рекомендуется использовать в схемах с естественной циркуляцией.

Схемы подключения

Третьим важным фактором, влияющим на качество отопления, является схема подключения магистралей. Поскольку мы уже определились, что лучше всего для двухэтажного дома подходит двухтрубная разводка с принудительной циркуляцией, говорить мы будем именно о ней.

Подключение может быть вертикальным и горизонтальным. Первый вариант делится еще на два: с верхней и нижней разводкой. Разница между ними заключается в том, какой маршрут приходится проделывать теплоносителю.

При верхней разводке вода сначала идет от нагревшего ее котла на второй этаж или на чердак. Оттуда она расходится по радиаторам, затем по стоякам и спускается по ним вниз, там тоже проходит через батареи и возвращается в первоисточник.

При нижней разводке все происходит в обратном порядке: теплоноситель сначала идет по первому этажу или по подвалу, затем поднимается наверх, там проходит через радиаторы и сливается обратно вниз, в котел.

В обоих вариантах вертикальной разводки необходимо предусмотреть возможность выпуска скопившегося воздуха, чтобы избежать образования пробок в радиаторах. Для этого вам понадобится сделать три шага:

  • поставить расширительный бак,
  • установить воздушную трубу,
  • в каждый имеющийся в доме радиатор отопления вмонтировать кран Маевского. Это не спасет от появления воздуха в системе, но поможет его выпустить без особого труда. Кран Маевского устанавливается довольно просто. Спуск воздуха происходит посредством поворота ключа и занимает считанные минуты. На облик помещения кран никак не влияет, поскольку современные варианты выглядят довольно эстетично. На нашем сайте вы можете найти статьи, посвященные выбору, установке и использованию этого необходимого элемента системы отопления.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Оптимальная схема разводки под самостоятельный монтаж

Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.

Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).

Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.

Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.

Коллекторная разводка отопительной системы

Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной  и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.

Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.

У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.

В каких домах выгоден монтаж насосных однотрубных систем?

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально – горизонтальной однотрубной схеме.

Однотрубная система смешанного (вертикально – горизонтального) типа.

Достоинства и недостатки сетей отопления

Выбирая план отопления двухэтажного дома, следует заранее определиться с типом сети. Открытая схема может быть принудительной и гравитационной. Закрытые чаще всего оснащаются насосом для облегчения настройки.

К преимуществам открытых сетей относят:

  1. Простоту формирования, возможность обустройства своими руками.
  2. Удобство эксплуатации. Расширительный бак оперативно удаляет воздух, снижает риск образования воздушных пробок.
  3. Энергонезависимость – система без насоса работает в автономном режиме.
  4. Бесшумность и длительный срок службы.

В открытый бак несложно долить воды, если уровень теплоносителя снизился, однако есть и минусы. В частности, применять антифриз в открытых сетях нельзя – средство токсичное и будет отравлять воздух. К тому же придется четко посчитать зоны размещения котла – это самая низкая точка и бачка – самая высокая точка. Открытая емкость испаряет жидкость, требует утепления, кислород проникает в воду и вызывает газообразование.

Что касается герметичных сетей, плюсов больше:

  • отсутствие контакта воды с кислородом;
  • возможность запуска антифриза;
  • регулировка интенсивности прогрева на каждом радиаторе;
  • нет опасности завоздушивания сети;
  • применяются трубопроводы меньшего диаметра;
  • выкладка магистрали без расчета уклона;
  • бак и котел устанавливаются в любой точке.

Минусы тоже есть – такая сеть для дома является энергозависимой, необходима установка группы безопасности.

В закрытых сетях с принудительной циркуляцией не нужна установка разгонного стояка – это снижает затраты на обустройство магистрали. Регулировка режима прогрева за счет интенсивности циркуляции теплоносителя хорошо экономит топливо.

Система отопления двухэтажного дома

Отопление воздухом

Воздушная система отопления делится на два условных типа:

  • принудительная вентиляции
  • гравитационная

Гравитационная система

Предусматривает движение воздуха за счет различия температур. Как известно, такие условия заставляют воздух двигаться самостоятельно. Движение также объясняется и различающейся плотностью воздуха.

Теплый воздух проходит по путям воздуховодов, и освобождается под потолком. Затем движение происходит в сторону окон и дверей, где преобладает холодный воздух, и происходит вытеснение холодного воздуха.

Плюс данной системы заключается в независимости от электричества, а минусом является то, что происходит постоянный приток холодного воздуха из окон и дверей.

Это приводит к тому, что воздух в рабочей части остается холодным, а скопившийся под потолком горячий воздух образует перегрев

Система принудительной вентиляции

Предусматривает наличие специального оборудования, которое обеспечивает движение воздуха в заданных направлениях. Воздух, при этом, нагревается посредством специальных устройств, которыми, как правило, выступают теплогенераторы.

Такие устройства позволяют прогреть воздух до 60 градусов, а затем вентиляционная система разносит горячий воздух по установленным путям.

Холодный воздух поступает обратно в генератор, путем решеток и обратных воздуховодов, и схема повторяется.

Минусом такой системы является то, что образуется большое количество шума

Отопление электричеством

Известно несколько способов электрического отопления, в число которых входит:

  • потолочные инфракрасные обогреватели
  • пленочные системы отопления
  • кабельные системы отопления
  • электроконвекторы.

Электроконвекторы

Электроконвекторы устанавливают там где нет возможности использовать магистральный газ.

Принцип действия таких конвекторов заключается в том, что они обеспечивают циркуляцию горячего воздуха в помещении, при этом конвекторы обладают высокой защитой от влаги, и их установка возможно также и в ванных комнатах.

Дорогие модели обладают функцией, позволяющей не сушить воздух. Работа основана на нагреве воздуха специальными элементами, и затем, за счет увеличения в объеме, воздух поднимается выше и происходит циркуляция.

Уровень температуры может регулироваться, термостат при этом, может быть встроенным, а также выносным.

Режимы могут быть отрегулированы в зависимости от требований заказчика, и выключение требуется только при длительном отсутствии в доме.

Разница между встроенным и выносным термостатом заключается в том, что первый невозможно установить в другой точке.

Выносной термостат может быть установлен на стене, на уровне 1 метра, и при этом противостоять сквозняками.

Выбираю систему отопления для дома, прочитайте статью Как выбрать электрический котел отопления, возможно это то, что нужно вам

Если вы сомневаетесь в том как подключить радиатор к системе отопления, эта статья поможет вам во всем разобраться.

Водяное отопление

Такая схема водяного отопления двухэтажного дома является самой простой и доступной из всех представленных.

Котел нагревает воду до необходимой температуры, после чего нагретая вода поступает по трубам во все помещения, концентрируясь в батареях и радиаторах.

Теплоносителем в данной системе может выступать вода или антифриз для системы отопления, которые за счет циркуляции по замкнутой системе из трубопроводов, отдает тепло, полученное в начале цикла от отопительного котла.

В настоящее время особое применение получили системы водяного отопления частного дома:

  • с естественной циркуляцией (работа такой системы осуществляется при разности давлений в контуре)
  • с принудительной циркуляцией (с помощью работы циркуляционного насоса)

Современные системы водяного отопления включают в себя набор следующих вспомогательных элементов:

  1. Отопительный котел
  2. Подающий (главный) стояк
  3. Система разводящих трубопроводов
  4. Прямой и обратный стояк
  5. Обратный трубопровод с запорными вентилями

Кроме того, водяное отопление в двухэтажном доме можно сделать своими руками и устраивать по схемам, как с верхней, так и с нижней разводкой. Подобная двухтрубная система отопления двухэтажного дома имеет прямой и обратный стояк, и оснащается горизонтальной разводкой.

Принцип работы водяного отопления –  в переносе воды, нагретой в котле, наверх по системе трубопроводов и далее по всем разводящим трубопроводам.

С помощью разводки теплоноситель попадает в радиаторы, где со временем охлаждается и становится тяжелее. После охлаждения вода по обратным стоякам с помощью самотека стекает в обратный трубопровод и опять поступает для нагрева в котел.

Правила установки отопления

Сложная схема теплоснабжения

Выбрав оптимальную схему теплоснабжения можно приступать к практической реализации плана обустройства двухэтажного дома. На первом этапе происходит корректировка плана и его адаптация под конкретный коттедж или дачу.

Если в качестве основы была выбрана гравитационная схема теплоснабжения, то следует соблюдать такие правила установки ее компонентов:

  1. Обязательный уклон труб. В подающей магистрали наклон осуществляется от котла, в обратной – к нему. В среднем величина уклона должна составлять 5-10 мм на 1 м.п.
  2. Диаметр трубопроводов. Для гравитационной системы рекомендуется выбирать трубы с большим сечением – около 40 мм. Так можно уменьшить влияние трения воды о внутреннюю поверхность магистралей на циркуляцию.
  3. Крепление должно располагаться с шагом 60-70 мм.

Для контроля степени нагрева теплоносителя на ответственных участках трубопровода устанавливаются датчики температуры. В системе в обязательном порядке должен быть предусмотрен узел добавления теплоносителя. Чаще всего это делается через расширительный бак, находящийся в самой верхней точке схемы.

Схема коллекторного отопления

В теплоснабжении с принудительной циркуляцией особое внимание уделяется подбору дополнительных компонентов. Помимо труб, радиаторов и котла в схеме теплоснабжения обязательно должны присутствовать следующие компоненты:

  1. Расширительный бак. Устанавливается перед входом обратной магистрали в котел.
  2. Группа безопасности, включающая в себя воздухоотводчик, спускной клапан и манометр. Монтируется на подающей магистрали.
  3. Правильная обвязка радиаторов – установка терморегуляторов и кранов Маевского.

Для системы с принудительной циркуляцией чаще всего выбираются двухтрубная или коллекторная разводка труб. Однотрубная схема будет неэффективной, так как не сможет обеспечить оптимальные показатели нагрева радиаторов.

Проектирование коллекторного теплоснабжения представляет собой сложную задачу. Самостоятельно составить схему и подобрать компоненты в этом случае очень сложно. Поэтому эту работу лучше всего доверить специализированным компаниям.

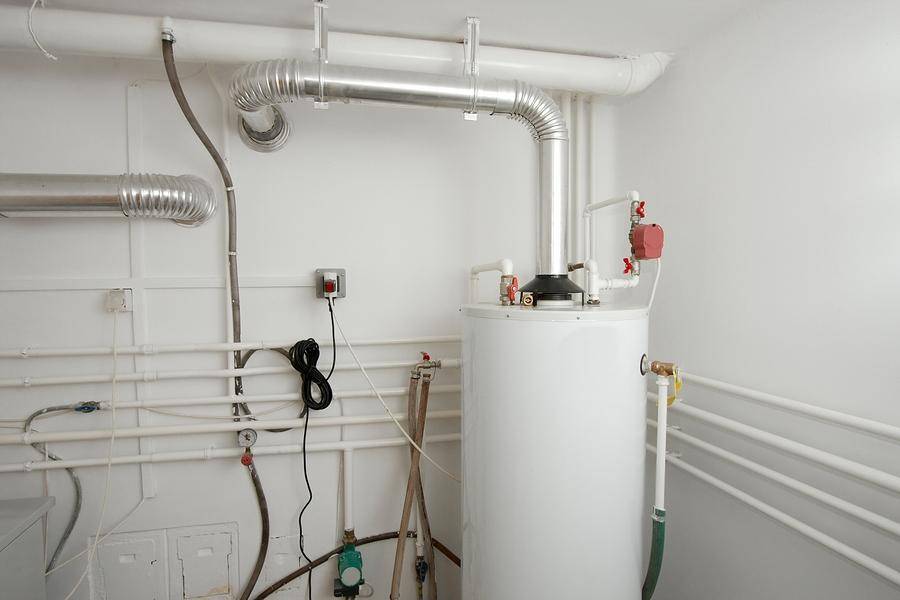

Основные узлы системы отопления

Котел, в котором происходит нагрев теплоносителя. Располагается ниже уровня радиатора и трубопроводов. После определения оптимального месторасположения котла необходимо наметить место установки радиаторов, прокладки трубопроводов и источника подачи воды в систему.

Трубопровод. Могут быть применяться стальные и пластиковые трубы. Металлические трубы характеризуются высокой теплопроводностью, высокой стойкостью к механическим воздействиям. К недостаткам относят подверженность коррозии.

Поливинилхлоридные трубопроводы имеют ряд преимуществ: малый вес, быстрый монтаж, длительный срок эксплуатации, устойчивость к коррозии. За счет низкой температуры уменьшаются тепловые потери в трубопроводах.

Важно! Антифриз нельзя использовать в качестве теплоносителя в трубах из металла. Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:

Применяются из разных материалов:

Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:

  • чугунные;
  • алюминиевые;
  • биметаллические.

Алюминиевые рассчитаны на давление до 18 атмосфер. Главным преимуществом является высокая теплоотдача. Не рекомендован слив теплоносителя из сети на долгое время из-за подверженности материала коррозии.

Элементы управления системой отопления

Биметаллические. Применяют при повышенных напорах до 40 атмосфер. Характеризуются высокой теплоотдачей и прочностью.

Стальные. Рассчитаны на работу при давлении до 8 атмосфер. Как и алюминиевые, подвержены коррозии.

Чугунные — классический тип радиаторов. Имеют высокий коэффициент теплоотдачи. Преимущества: медленное остывание, устойчивость к коррозии.

  • Циркуляционный насос (в случае искусственной циркуляции) для принудительной подачи воды в систему.
  • Расширительный бак – для отвода избыточного давления теплоносителя.
  • Термостатический и предохранительный клапан.
  • Запорная арматура.
  • Приборы КИПиА.

Греющий пол и плинтус

Трубы с горячей водой, уложенные в полу с расчетным шагом, позволяют равномерно обогревать помещения всей поверхностью напольного покрытия. От каждого греющего контура, чья длина не превышает 100 м, подводки сходятся к коллектору со смесительным узлом, обеспечивающему потребный расход теплоносителя и его температуру в пределах +35°…+45°С (максимум +55°С). Коллектор запитан напрямую от котла одной веткой и управляет отоплением на 2 этажах одновременно. Позитивные стороны теплого пола:

  • равномерный прогрев пространства комнат;
  • отопление комфортно для людей, поскольку обогрев идет снизу;
  • низкая температура воды позволяет сэкономить на энергоносителях до 15%;
  • возможен любой уровень автоматизации системы — работа от терморегуляторов, погодных датчиков либо по программе, заложенной в контроллер;
  • системой с контроллером можно управлять на расстоянии — посредством GSM-связи или интернета.

Подобные системы автоматического регулирования внедряются и в коллекторную схему двухэтажного коттеджа. Недостаток теплых полов — высокая стоимость материалов и монтажных работ, которые сложно выполнить самостоятельно.

Греющие плинтусы — подходящий вариант для любого частного дома, не только двухэтажного. Эти отопительные приборы в виде больших плинтусов представляют собой медные либо алюминиевые конвекторы, соединенные по двухтрубной схеме. Они опоясывают помещения по периметру, нагревая воздух со всех сторон. Плинтусное отопление легко монтируется и удовлетворяет любым требованиям к дизайну интерьера.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
