Принцип действия и устройство оборудования
Газовые котлы достаточно популярны среди котлов отопления ввиду того, что считаются наиболее экономически выгодными.
Газовый котел на баллоне работает по принципу, который практически ничем не отличается от того, который используется в котле, функционирующем от газа, запитанного от магистральной сети. Газ, который поступает через горелку, можно поджечь посредством электроподжига либо горящего фитиля. В ходе горения подвергается нагреву теплообменник, который располагается над горелкой.
В зависимости от назначения, газовый котел, который работает за счет пропана, может быть одноконтурным, который обеспечивает лишь систему отопления, либо двухконтурным, который способен подавать еще и горячую воду, поступающую через краны. Такое отопительное оборудование, которое станет снабжать теплом весь дом, может обладать разным принципом монтажа. Так, разные модели могут быть напольными или настенными.
Среди особенностей котлов, которые работают на сжиженном газе, видоизмененная горелка, оснащенная жиклерами, которые имеют в 3 раза меньший диаметр, если сравнивать его с соплами в традиционных котлах.
Внешне газовый котел на пропане представлен в виде прямоугольного короба, выполненного из стали. Во внутреннем пространстве располагается горелка, теплообменник, а также электроника, которая необходима для регулировки и управления оборудованием.

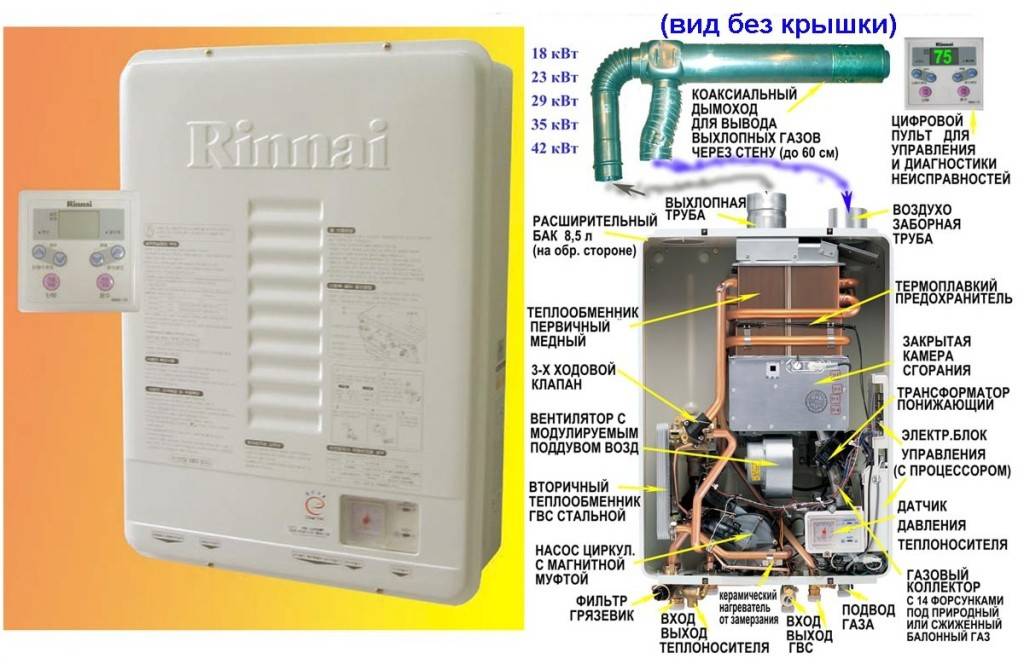

Схема газового котла.
Для того чтобы организовать отопление дома пропаном, необходимо снабдить котел качественной вытяжкой. Устанавливаемый дымоход станет отводить продукты горения. Его целью является и противостояние кислотным примесям, которые присутствуют в газовых парах. Если отопление дома осуществляется посредством газового котла, оснащенного камерой сгорания закрытого типа, то оборудование необходимо снабдить коаксиальным дымоходом с принудительной тягой, он обеспечит стабильное горение и приток кислорода к фитилю.
Обогрев твердым топливом
Широко используемый вариант обогрева гаража. Котлы на твердом топливе полностью автономные и в то же время экономичные. В качестве топлива могут использоваться:
- Отработанное масло (отработка). Стоит дешево, требуется немного топлива. Но они пожароопасные, в процессе эксплуатации испускают огромные объемы угарного газа.
- Уголь. Дешево и сердито, но довольно грязно.
- Дрова. Самое дешевое топливо.
Сжигание топлива производится в совместимом котле. Самый экономный – пиролизный. Одной закладки топлива в нем хватит на 8 – 12 часов активного обогрева. В сочетании с жидкостным контуром с теплоносителем такой способ отопления позволит нагреть изнутри гараж до комфортной температуры в 15 – 18 градусов и поддерживать её в течение 5 – 10 часов.
Современные пиролизные котлы поддерживают подключение автоматического регулятора подачи воздуха. Таким образом можно настраивать их производительность
А можно и просто установить «буржуйку», отапливать гараж ею. Это будет оптимальным вариантом, если его площадь не превышает 20 – 30 м². Но дополнительно потребуется монтировать дымоход и систему вентиляции (хотя бы с естественным притоком воздуха).
Преимущества и недостатки автономки
Принимая решение о проведении автономной системы газификации своего участка, нужно трезво оценить все преимущества и недостатки этого метода как с точки зрения финансов, так и в сфере обеспечения безопасности.
Плюсы автономной системы газового снабжения:
- Отопление и подогрев воды газом обходится дешевле, чем использование других видов топлива (электричество, дизель) для этих целей.
- При отсутствии вблизи дома газовой магистрали, обустройство автономной системы является самым эффективным выходом из положения.
- Функционирование газовых приборов и устройств внутри дома никак не зависит от наличия газа в общей магистрали, потому что система полностью автономная от любых внешних факторов.
- При наличии всех разрешительных актов и проектной документации провести газопровод по участку и в дом, установить резервуар и заправить его можно в течение пары дней, в отличие от подключения к магистральному газопроводу, который требует множества согласований, отнимающий деньги и время.
- Разместить емкость и газопровод можно в любом удобном месте на участке, соблюдая нормы проектирования.
- Гибкость в установке и подключении дополнительного оборудования.
- Экологичность и безопасность применения сжиженного углеводородного топлива для системы отопления.
- Широкая сфера использования СУГ: отопление, получение электроэнергии, работа котлов, нагрев воды, приготовление и подогрев пищи.
- Большой запас работы оборудования, которое не требует ремонта и обслуживания специалистами на протяжение долгого периода времени.
- Гарантированный срок эксплуатации газгольдеров от некоторых отечественных и европейских производителей (30-40 лет), однако реальный срок службы таких резервуаров превышает 50 лет.
Отрицательных сторон у автономной системы газоснабжения также немало:
- Монтаж газгольдера допустим не на каждом — его площадь должна быть равна или превышать 6 соток, расстояние от дома до резервуара должно быть не менее 10 м. Кроме того, нужно обеспечить проезд газовоза для заправки цистерны.
- Существенные затраты на обустройство автономной системы, включая оборудование, оплату монтажных работ, протекторы для защиты емкости. Стоит учесть ежегодные траты на обслуживание и технический осмотр системы, доставку и заправку газгольдера.
- Не в каждом регионе имеется много фирм, осуществляющих доставку и заправку домашних цистерн. Это приводит к зависимому положению от одной фирмы, которая может не вовремя доставить топливо или установить завышенные тарифы.
- Необходимость постоянного контроля за состоянием емкости для хранения СУГ и трубопровода из-за возможной утечки газа.
- У цистерны все же ограниченный срок эксплуатации, через 25-40 лет ее все же следует заменить.
- При покупке дешевого газгольдера низкого качества высока вероятность поломки редуктора из-за попадания в него воды, что приведет в выходу из рабочего строя всей системы.
- Использование СУГ обходится дешевле электричества и дизельного топлива, но дороже дров и угля.
Солнце и подземные ресурсы
Солнечные батареи/конвекторы устанавливают сейчас во многих местах – они действительно эффективны и дают шанс отапливать дом без газа равномерно и без трудозатрат. Но есть и минус, который перевешивает все плюсы – стоимость самих установок и их монтаж/обслуживание. А еще нужно будет провести полноценное утепление дома изнутри и снаружи, чтобы исключить даже малую долю теплопотери.
Если говорить о геотермальном отоплении, то оно строится на получении тепла из-под земли – специальное оборудование устанавливается глубоко под землей, к дому ведет сложная система труб. По которым земельное тепло попадает непосредственно в систему отопления дома.
Главный недостаток геотермального отопления все та же высокая цена оборудования. А еще понадобится целая кипа разрешительных бумаг, приглашения профессионалов для бурения скважины, установки и наладки оборудования… В общем, ни солнце, ни земля пока не могут нам обеспечить тепло в домах без магистрального газа.
Факторы, влияющие на расход электричества
Оснащенность газового котла дополнительными приборами непосредственно влияет на уровень энергопотребления.
Основные расходы вносят следующие узлы:
- Циркуляционный насос мощностью от 20 до 150 Вт. Точное значение определяется режимом работы (постоянным или коммутируемым), а также используемыми технологиями и материалами, такими как магнитный ротор, крыльчатка из углепластика, применение частотного преобразователя, блок электронного управления производительностью.
- Турбина, потребляющая от 10 до 80 Вт. Точное значение задается объемами требуемого газообмена, эффективностью автоматической составляющей, погодой, мощностью котла.
- Горелка и электророзжиг вносят малый вклад, за исключением короткого момента запуска котла, когда потребляемая мощность возрастает до 100 Вт.
- Автоматические датчики управления и регулирования. Несмотря на постоянный режим работы, вносят небольшой вклад в потребление энергии — до 10-15 Вт.
Схема обвязки без насоса
При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.
Принцип работы
Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».
Схема обвязки твердотопливного котла без насоса.
Необходимые инструменты и расходники
Для монтажа понадобятся:
- перфоратор;
- уровни – реечный и ватерпас;
- рулетка;
- разводной ключ «попугай»;
- отвертки, плоскогубцы;
- для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.
Нужны материалы:
- кронштейны для крепления труб и радиаторов;
- дюбели;
- пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).
После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.
Также нужны радиаторы, трубы, муфты и другие фитинги.
Как сделать
Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:
- Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
- Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
- Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
- Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.
Котел располагают так, чтобы уменьшить гидравлическое сопротивление.
Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.
Минусы
Гравитационная система имеет ряд недостатков:
- Длина контура не может превышать 30 м.
- Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
- Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
- Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
- Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
- Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.
Требования к баллонам
Газ, как энергоноситель, можно брать из баллоновИсточник gidroguru.com
Перечень необходимых требований:
- Баллоны с газом должны находиться в смежной комнате с котлом или их выносят на улицу. В любом случае для них сооружают специальный шкаф. Обычно его делают из пиломатериалов: бруски, доски, фанера, ОСП, ДСтП и даже МДФ.
- Хранение пустых емкостей в доме запрещено (либо в сарае, либо на улице). Лучше всего, если их сразу отвозить на дозаправку.
- При устройстве деревянного шкафа на улице баллоны, как правило, замерзают. Для этого стенки утепляют специальной изоляцией типа пенопласта, экструдированного пенополистирола или минеральной ваты. Использование открытого огня для разморозки категорически ЗАПРЕЩЕНО! Это может привести к трагедии!
- В каком бы помещении не были установлены баллоны, расстояние до котла отопления не должно быть менее 2-х метров!
- Хранение дополнительных емкостей с сжиженным углеводородным газом допустимо только в специальном помещении, оборудованном вентиляцией и не имеющем прямого сообщения с подвалом. Метан тяжелее воздуха и может концентрироваться на полу или под ним, что может привести к взрыву. Расстояние до котла от этих емкостей должно быть не менее 10м.
- При эксплуатации не допустима полная выработка газа из баллонов. Кроме того, один раз в 4 года емкости должны проходить переаттестацию на герметичность клапанов и целостность самих стенок.
Процесс образования конденсата на поверхности газового баллона
Сначала конденсация образуется, когда температура газового баллона или регулирующего давление газа устройства падает ниже точки росы. Физически процесс подобен тому, который происходит во влажный день со стаканом ледяной воды. Поскольку температура продолжает падать, конденсат может превратиться в лед. Но почему газовый баллон и регулятор остывают в первую очередь?
Чтобы понять это, необходимо сначала вспомнить, как ведёт себя нефтяной газ, который под большим давлением закачан в газовый баллон. Там он хранится в жидком состоянии и превращается в газовый пар путём кипения. Это происходит при очень низкой температуре -42 °C. До своего кипения сжиженный пропан отводит тепло от стальных стенок газового баллона. Это, в свою очередь, делает газовый баллон более холодным, чем температура окружающей среды. При использовании количество газа в баллоне последовательно уменьшается, следовательно, ёмкость становится ещё более холодной.
Таким образом, при достаточной влажности и достаточно быстром использовании газа на баллоне может образоваться конденсат или лёд. Видимая линия конденсации или замерзания указывает на уровень жидкого газа, остающегося в газовом баллоне.
Далее происходит следующее:
- Пар, который образуется в газовом баллоне, движется вниз по течению к точке выхода, откуда он поступит к потребителям;
- Попадая в газовый регулятор, который может быть установлен на крышке газового баллона, давление пропана уменьшается;
- Редуктор поддерживает безопасный минимум давления, в то время как давление газового баллона может значительно варьироваться — в зависимости от температуры окружающей среды и количества жидкого газа, остающегося в баллоне;
- Когда пропан проходит через газовый редуктор, он расширяется, что приводит к резкому падению температуры паров;
- Благодаря высокой теплопроводности металла корпуса регулятора, он интенсивно охлаждается;
- В зависимости от влажности окружающего воздуха и скорости, с которой используется газ, на регуляторе образуется конденсат или даже лёд.
Чем быстрее используется газ, тем холоднее становятся регулятор, как и все прочие элементы верхней части газового баллона. Вот почему при нормальной работе в теплом и влажном климате снаружи ёмкость окажется холодной и влажной на ощупь.
Особенности отопления сжиженным газом
Главной особенностью отопления частного дома сжиженным газом из газгольдера или с помощью баллонов является необходимость в мониторинге наличия остаточного количества голубого топлива и своевременной заправки.
Использование газовых баллонов в отоплении
Это самый простой способ газового отопления, но в то же время не совсем удобный. Газовыми баллонами, как правило, отапливают небольшие жилые или дачные дома. Поскольку монтаж и запуск в эксплуатацию возможно выполнить самостоятельно. Единственное условие – чтобы количество соединенных баллонов объемом до 50 литров не превышало 3-х штук. Иначе потребуются услуги газовиков и составление проекта. Под газовые баллоны используют металлический шкаф. Сам шкаф монтирую к стене дома с наружной стороны. Чтобы баллоны не замерзли (зимой внутри возможно образование конденсата) иногда применяют нагреватели.
Газгольдер для отопления дома
Особенностью отопления газгольдером является возможность установки практически в любом месте независимо от газификации того или иного района, поселка и т.д. В отличие от баллонных установок, с помощью больших газовых емкостей можно отопить даже небольшое предприятие. В последнее время газгольдеры набирают все большую популярность.
Растет конкуренция на рынке, следовательно, начинает снижаться цена. Особенно стоит подумать и все просчитать при наличии альтернативы электрического или автономного газового отопления.
Способы заполнения встроенный механизм и насосы
Насос для заполнения отопления
Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:
- Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
- Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
- Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
- Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.
После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.
Заполнение отопления антифризом
Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.
- Выход воздуха из системы (кран Маевского);
- Давление в трубах. Оно не должно превышать значения 2 бар.
Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды
Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые
Это значительно уменьшит вероятность появления протечек
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.
Автоматическая система заполнения
Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.
Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.
Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.
Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.
Выбор
При подборе наиболее подходящего варианта стоит обратить внимание на технические характеристики прибора для обогрева:
- Прежде всего, следует учитывать мощность. Этот показатель определяется предполагаемой площадью обогреваемого пространства. Оптимально для площади в 4-6 м2 приобретать оборудование с уровнем мощности в 12 кВт. Повышение мощности выше этого значения не является рациональным, поскольку открытое пространство сложно прогреть, а газ в случае применения оборудования с высокой мощностью будет расходоваться в больших количествах.
- Еще одним важным параметром является регулятор мощности, позволяющий осуществлять контроль за передачей тепловой энергии и регулировать расходование газа. Недорогое оборудование предполагает наличие двух положений регулятора: минимального и максимального. Устройства более высокого класса включают в конструкцию плавный регулятор мощности прибора.
- Следующим важным показателем считается безопасность оборудования. Стоит отметить, что предпочтительнее применять устройства, которые оснащены системой защиты. Это позволяет выключать подачу топлива при затухании огня, а также в случае наклона, перемещения, падения устройства.
- Надежность устройства определяется и материалом корпуса. Лучше подбирать модели оборудования, выполненные из нержавеющей стали. Она покрыта антикоррозийными составами, что предотвращает ее окисление.
- Дизайн. Этот немаловажный параметр позволяет подобрать модель устройства, которая идеально впишется в оформление дачного участка, а также кафе или ресторана с летней площадкой.
Ассортимент газовых уличных обогревателей весьма широк: от минималистичных конструкций до оборудования, позволяющего освещать пространство в вечернее время. Устройства для обогрева обладают оригинальным стилем, только от вкусовых предпочтений покупателя зависит выбор конкретной модели оборудования.
- Диаметр и конструкция рефлектора. Показатель диаметра этой составной части обогревателя должен быть больше 80 сантиметров. Лучше отдать предпочтение сборным рефлекторам, поскольку целостные детали сложнее заменить при поломке.
- Мобильность. Лучше подбирать передвижные модели оборудования. Они оснащены небольшими колесами и устойчивым основанием.
- Используемый газ. Предпочтительнее выбрать устройство, которое работает от нескольких вариантов топлива, например, на пропане и бутане.
- Стоимость. Этот параметр определяется комплектацией и техническими характеристиками, а также фирмой-производителем.
При учете всех этих нюансов можно подобрать наиболее подходящий вариант обогревателя. Прежде всего, стоит ориентироваться на собственные потребности и финансовые возможности.
Уличный газовый обогреватель
Различные варианты систем уличного обогрева позволяют создать уютную гармоничную атмосферу и не замерзнуть.
Самые важные параметры при выборе уличного оборудования для обогрева – это мощность и безопасность.
Как снимать показания счетчика?
Снятие показаний с прибора учета не вызовет трудностей. Каждый счетчик имеет механическое табло с роликами, на которые нанесены цифры. В большинстве случаев роликов 7 или 8, из которых 3, расположенные справа, отделены запятой и взяты в красную рамку. На них не обращают внимания при снятии показаний. Например, если табло счетчик показывает 00458, 356, то цифры 356 не учитываются, а данными о количестве потребленных кубов будут цифры 00458. Их и вписывают в квитанцию, но без нулей. Если один из роликов завис на промежутке между цифрами, то записывается предыдущая из них, например из 9 и 0 выбирают 9.
Снятие показаний со счетчика газа
По такому же принципу рассчитываются показания, если установлен электронный прибор потребления голубого топлива.
Правильно считаем потребленный газ по счетчику для оплаты
Чтобы рассчитать израсходованное голубое топливо, абоненту нужно узнать цифры за предшествующий расчетный период (за прошлый месяц). Необходимые данные присутствуют в квитанции за обозначенный период.
Если абонент оплачивает коммунальные услуги через систему интернет-банкинга, то искомые сведения могут быть там.
Для того чтобы посчитать газ по счетчику, следует определить разность между предыдущими и текущими сведениями с измерительного прибора. Такая несложная операция поможет рассчитать объем кубометров голубого топлива, который абонент потратил за 1 месяц. К примеру, если за предыдущий месяц показания газомера составляли 650 кубов, а в текущем периоде отчета – 658, то далее осуществляются следующие расчеты: 658 – 650 = 8. Полученный результат будет соответствовать объему кубов ресурса, которые были использованы абонентом.
