Печь Булерьян: принцип работы, конструкция и популярные модели

Материалы и инструменты, основные этапы выполнения работ

Чтобы приступить к работе и смастерить булерьян своими руками, необходимо позаботиться о наличии всего самого необходимого. Для производства наверняка понадобятся:

• Листовой металл для изготовления стенок топки (сталь 4-6 см)
• Металлические трубы (5-6 см в диаметре)
• Сварочный аппарат
• Установка для сгибания труб
• Набор инструмента

Если вкратце описать весь предстоящий рабочий процесс, он делится на следующие этапы:

1. Сгибание необходимого количества трубок
2. Подготовка устройства, собирающего влагу и отводящего дым
3. Подготовка дверки камеры и заслонок
4. Сборка трубчатого каркаса и обустройство топки
5. Установка дверцы и заслонок
6. Эксплуатация печи

Делаем печь самостоятельно

Сделать печь булерьян своими руками достаточно тяжело, необходимо быть опытным сварщиком.

Инструмент

Чтобы изготовить котел, чертежи которого расположены ниже, необходимы следующие инструменты и материалы:

сварка, болгарка, ножницы для резки металла, трубкогиб, молоток, толстостенные трубы (диаметр – 50 мм), уголок металлический (25*25); лист металла (толщина – 5 мм).

Чертежи

Здесь представлены чертежи печи бренеран.

Изображенный котел обладает малой мощностью и может применяться в гаражах, теплицах, хозпостройках. Для отопления частного жилища необходимо увеличить ее параметры и число труб в 1,5-2 раза.

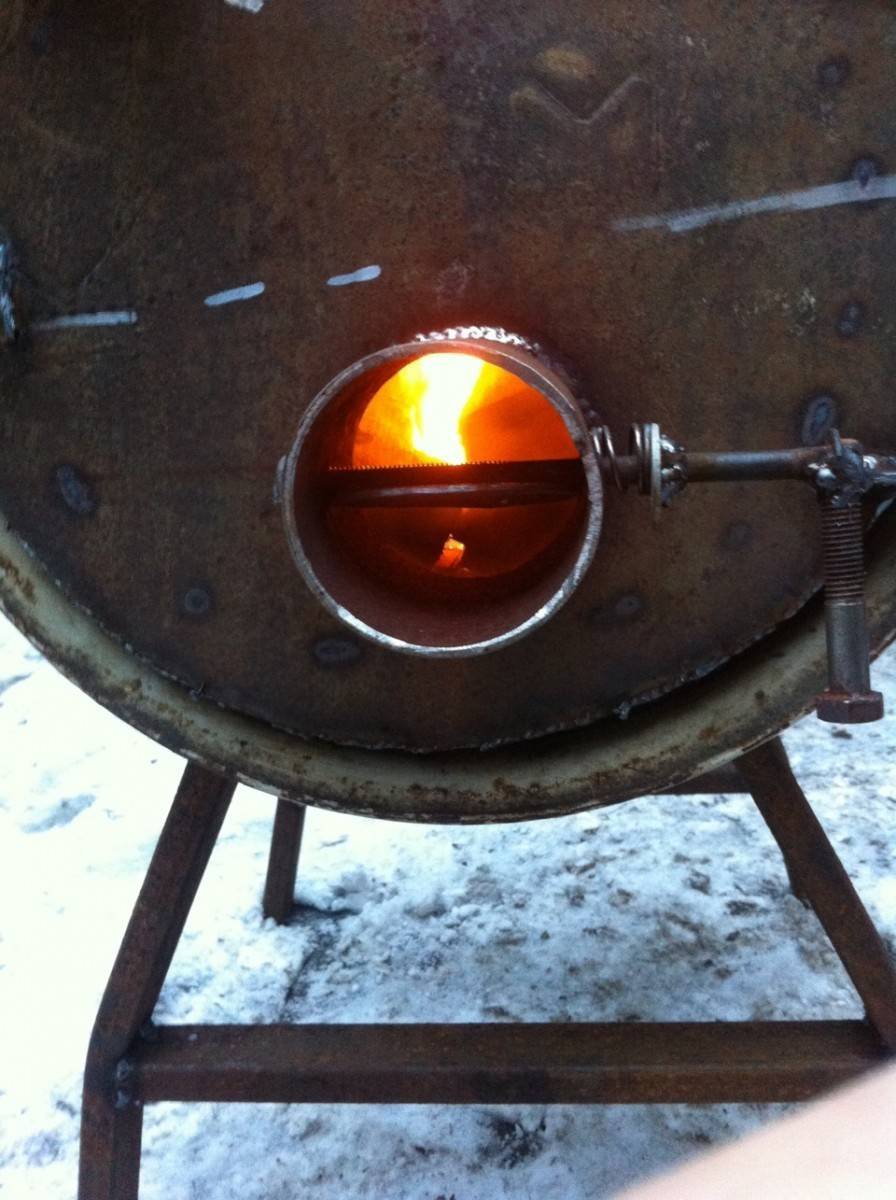

Изготовление

Сделать печь самостоятельно можно, придерживаясь следующей определенной последовательности работ.

• Обрезки труб подогнать по длине, подготовить необходимое их число, придать им нужную форму. Они должны быть полностью идентичны. Концы труб нужно отрезать под углом в 90°.
• Изготовить деталь из листа металла (смотрите схему ниже), согнуть ее под углом в 160-170°.

• Точечно приварить трубы. Верх топочного элемента тщательно соединить по контуру. Главное на этих этапах – соблюдать симметричность конструкции.
• Сделать детали тела печи в количестве равном числу труб. Прихватить заготовки в нескольких местах между трубами.
• Установить задний элемент печи, имеющий отверстие под дымоход.

• Вставить дымоход (труба диаметром 100 мм) в отверстие, приварить его по контуру.
• Сделать лицевую часть. Вварить в нее кольцо для дверцы. Все соединить точечно по контуру. Для дна конструкции использовать два уголка. Проверить устойчивость прибора.
• Изготовить круглую дверку из толстого металлического листа, в нижней части которого располагают трубу с заслонкой. Дверь нужно установить на петли и приварить к ней запирающий замок.
• Зачистить швы и отшлифовать все поверхности.
• Если возьмете за основу корпуса печи старый котел, то количество сварочных работ уменьшится. Но предложенный вариант с наложенными металлическими стенками более привлекателен внешне.

https://youtube.com/watch?v=f2kPfaiW3A4

Габариты печи выбирают в зависимости от площади помещения. Располагают конструкцию на расстоянии не менее 1,5 м от стены. Ее приподнимают над полом (это увеличит силу тяги и скорость обогрева), устанавливая на подиум из негорючих материалов. Чтобы избежать возгорания от выпадающих искр и угольков, под топкой кладут лист металла. Устанавливать печь булерьян лучше в отдельных помещениях, чтобы случайно не обжечься.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.

Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.

Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Популярные модели печей Булерьян

Печи на основе использования воздушных труб выпускаются под двумя торговыми марками: Булерьян и Бренеран. Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться и в России. Приобрести печь Бренеран стало возможным с 2005 года. Именно в этом году официальный производитель печей российская фирма «Лаотерм» решила переименовать печи Булерьян. Это было связано с улучшением конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент есть много популярных печей известной марки.

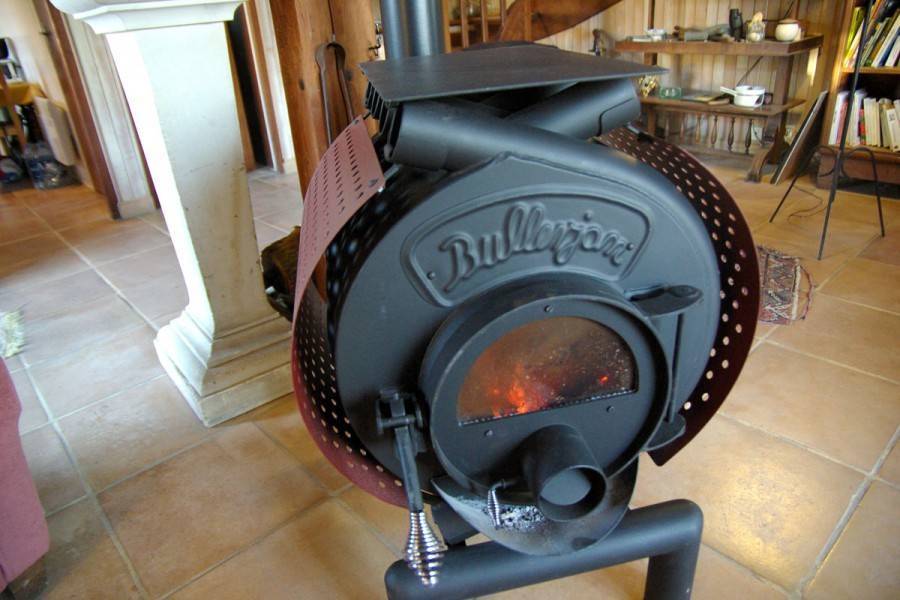

Печь Булерьян

Бренеран АОТ-14

Эта модель является одной из самых громоздких, но способных отопить большое помещение до 400 м3. Весит модель Бренеран АОТ-14 соответственно – 130 кг. Хотя стоит заметить, что многие печи, рассчитанные на меньшие помещения, весят на порядок больше.

Печь выполнена из конструкционной стали. Длительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше, чем 80 сантиметров. Дымоход подключается к задней части печи.

Такая печь подойдет для отопления целого коттеджа.

Аква-Бренеран

Модель Аква-Бренеран является улучшенным вариантом печи, так как отопление происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но также устанавливается в цехах и мастерских. Такая печь способна отопить помещение в 600 м3. Правда, и полная закладка горючих материалов должна осуществляться каждые 6-8 часов.

Конструкция состоит из стали и покрыта жаростойкой краской. В отличие от классических печей, в ней имеется дополнительный водяной бак. У печи есть два регулятора. Один находится на дверце и регулирует интенсивность жара. Второй – на дымоходном патрубке. Это регулятор-газификатор.

Аква-Бренеран – отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи. Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии в помещении плиты. Она подойдет для обогрева помещения в 100 м3. При этом совмещать две функции – готовки еды и отопления комнаты – к сожалению, нельзя. В режиме тление Бренеран АОТ-08 отопит помещение в течение получаса. А во время горения стоит воспользоваться варочной панелью. Варочная панель состоит из двух конфорок. Пища готовится на таком аппарате довольно быстро. К примеру, 6-тилитровая емкость с водой закипит за 30 минут.

Бренеран-АКВАТЭН

Модель АКВАТЭН является уникальной печкой, аналогов которой нельзя найти. Печь похожа по своему строению на другие модели Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи подсоединяются к батареям отопления, по которым бежит вода. Строение труб такое же, как и в воздушных версиях печи Булерьян. Вода подымается по стоку к трубам самотеком. Напорный коллектор осуществляет подъем жидкости до 8 метров.

Также как и других моделей Бренеран, у АКВАТЭН имеется несколько регуляторов интенсивности жара в печи. Печь сделана из высокопрочной стали, которую от коррозии защищает слой специальной краски.

В зимнее время, если нет возможности разместить твердые горючие материалы в бак печи, можно использовать для отопления электрический тэн мощностью в 1 кВт.

Принцип работы печей Булерьян с водяным контуром

Печь Булерьян с водяным контуром можно приобрести в уже готовом виде или собрать самостоятельно, используя традиционный воздушный агрегат. Для изготовления самодельного варианта необходимо соорудить контуры для подающей и обратных труб. После этого производим установку агрегата на штатном месте – монтируем его на мощном негорючем основании, подключаем дымоход. По дому прокладываем отопительную систему.

Сама отопительная система может быть любого типа – с естественной или принудительной циркуляцией. В первом случае трубы прокладываются с небольшим наклоном, чтобы обеспечить нормальную циркуляцию теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за нагнетание теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой – на выбор потребителя.

Используя печь Булерьян с водяным контуром мощностью 7-9 кВт, можно обеспечить теплом даже небольшие двухэтажные домовладения, используя системы открытого типа без принудительной циркуляции.

Давайте посмотрим, как работают печи Булерьян с водяными контурами. Первый этап – это запуск, который представляет собой первоначальную растопку системы без пиролизного горения. В камеру сгорания закладываются мелкие щепки и лучины, 20-30 минут все это горит своим пламенем. Далее закладываем внутрь дрова потолще, закрываем камеру сгорания, регулируем дросселем и шиберной заслонкой процесс горения.

После того как вы закроете дроссельную заслонку, дрова начнут сгорать с выделением продуктов пиролиза. Из основной камеры они отправятся в камеру дожигания, где сгорят с образованием большого количества тепла – для этого сюда подается вторичный воздух, через специальные трубки. Генерируемое тепло отдается в теплообменник, после чего расходится по помещениям.

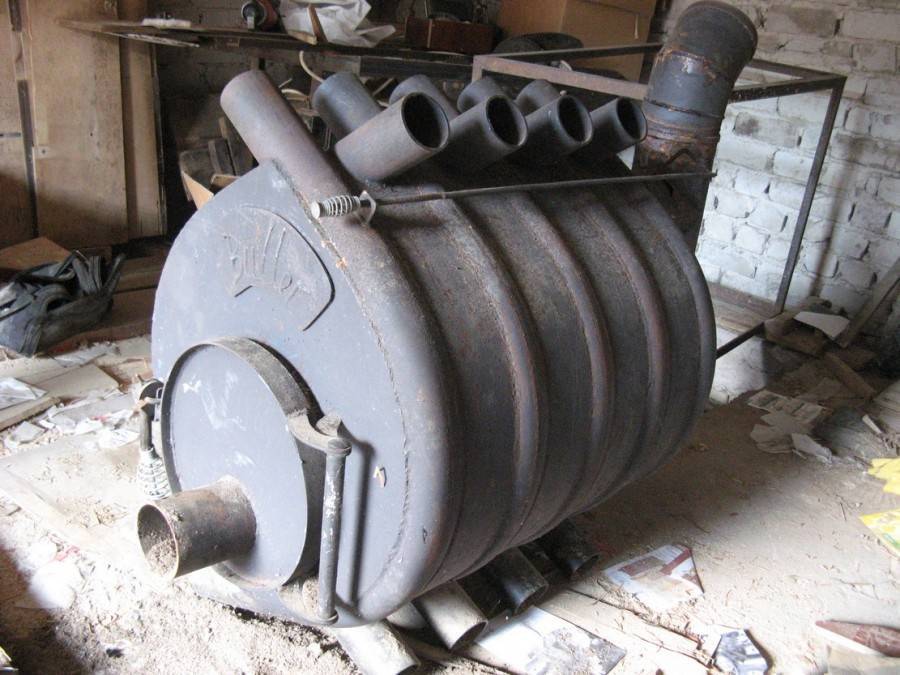

Особенности конструкции

Отопительная система сконструирована в виде цельносварного блока в форме цилиндра или капли, в который вставлено множество изогнутых труб. Они имеют вид синусоиды и большей частью расположены внутри самого корпуса.

Через нижние трубы происходит засасывание воздуха, который в процессе движения нагревается и выходит горячим. За 10-15 мин. он может прогреться до 100-120 градусов.

Производители печей Булерьян отмечают, что благодаря прокачке через трубы до 4-6 м3 воздуха в минуту, помещение нагревается практически моментально.

В структуре топки выделяют несколько отсеков. В нижней части установлены чугунные колосники. Возможна установка и мощной стальной решетки.

В верхней части присутствует стальная перегородка с отверстиями. Она стоит горизонтально, не доходя до дверцы. В результате конструктивно создается камера, где частично утилизируются газы, образующиеся при горении дерева.

Топливо сгорает не в полном объеме, поскольку через отверстия поступает воздух. Окончательно газы выгорают внутри трубы.

Для герметичного блокирования выхода продуктов горения используется дверца. В нее вмонтирован патрубок с дросселем. Он используется для регулировки интенсивности горения.

Схема печи Булерьян предполагает, что газы, которые не сгорели в топке, поступают в трубчатый дымоход длиной до 1 м. Здесь газ немного остывает, после чего переходит в вертикально сконструированный патрубок.

Для обеспечения высокой производительности оборудования трубы утепляются при помощи базальтовой ваты или минерального картона. Нагретые газы скапливаются в утепленном участке трубы, где за счет теплоизоляции происходит повторное повышение температуры.

Разогретые и увеличившиеся в объемах газы блокируют трубу, вследствие чего начинается процесс их активного выгорания. Данный процесс сопровождается интенсивной теплоотдачей.

Принцип работы прибора

Новое отопительное устройство может применяться для производственных помещений или магазинов, для отопления жилых зданий, еще строящихся домов, дач, оранжерей, гаражей или мастерских. Еще одна потенциальная область применения булерьянов — сушка пиломатериалов. Этот вариант использования агрегатов позволяет добиться снижения себестоимости продукции благодаря безотходному производству (опилки — в топку).

Как работает булерьян?

Особенность булерьяна — максимально возможная теплоотдача, а достигается этот результат благодаря принципу работы, который отличается от функционирования классической буржуйки.

1. Сначала в топку загружают нужный объем дров. После розжига с помощью специальной смеси или бумаги ограничивают приток свежего воздуха к камере.
2. При недостатке кислорода дрова не сгорают моментально, а медленно тлеют, вырабатывая горючий газ, который поступает в верхний отсек.
3. Во второй камере происходит «доработка» продукта пиролиза — воспламенение газа благодаря вторичному притоку воздуха.
4. Тепло, образовавшееся в процессе тления и остаточного сгорания топлива, поступает в помещение.

КПД качественно сделанного булерьяна может достигать 90%. При правильном расчете мощности агрегата подкладывать топливо хозяевам придется всего несколько раз в сутки (2-3). Уникальность канадского устройства состоит в том, что он может работать как замена нескольким приборам. Булерьян может выполнять функции обычной печи, газогенератора или калорифера.

Режимы работы устройства

Такие устройства относятся к отдельной категории — к «печам длительного горения». Отопительные приборы умеют работать в двух режимах — растопки и газификации.

Режим растопки

В этом случае главная задача — разогрев прибора до необходимой температуры. Благодаря интенсивной конвекции (движение нагретого/остывшего воздуха) помещение очень быстро прогревается. После наполнения топки топливом ее дверцу закрывают, заслонку полностью открывают, обеспечивая приток воздуха.

Температура в топочном отсеке поднимается до 700-800°, прогревая встроенные воздуховоды-трубы. На выходе температура воздушных масс достигает 130-140°. У этого режима есть недостаток: это недостаточно высокий КПД. Поэтому сразу после растопки булерьян переводят в режим длительного горения.

Режим газификации

Перевод в этот вид работы обычно происходит через полчаса после растопки печи. После того как сгорит первая партия топлива, в камеру снова загружают дрова, но теперь максимально плотно: между крупными чурками укладывают мелкие элементы. Затем дверцу «запечатывают», и ограничивают поступление воздуха, одновременно закрывая заслонку.

В этом режиме практически полностью прекращается горение топлива: оно начинает медленно тлеть, выделяя газы, которые направляются во вторую камеру. В ней они смешиваются с поступающим воздухом, и загораются. Температура в этом отсеке невелика: она составляет 200-300°, на выходе из него значение понижается до 55-60°.

При полной, плотной загрузке отсека булерьян способен проработать 10-12 часов без новой порции «пищи». Время зависит лишь от вида топлива — от породы дерева: чем она тверже, тем реже требуется закладка.

Печи с водяным контуром

Еще не так давно булерьяны можно было использовать только в качестве локальных отопительных приборов. Одно устройство было способно обогреть только одно помещение. Чтобы восполнить пробел, были придуманы устройства с водяным контуром. Их называют аквабуллерами. При самостоятельном изготовлении можно использовать два решения:

• «переназначить» все трубы булерьяна, полностью переделать печь под водяное отопление: воздуховодов в классическом варианте восемь;
• предпочесть комбинированное оборудование: только часть труб сделать водяным контуром, а остальные оставить «как есть».

Еще одна альтернатива — подведение дополнительного контура, поэтому недостатка в решениях нет. Такие агрегаты логично использовать, если:

• здание имеет несколько комнат или этажей, которые невозможно прогреть одним-двумя приборами;
• дом не имеет доступа к централизованной системе отопления;
• стоимость отопления высока, а цена топлива приемлема;
• часто возникают проблемы с центральным отоплением;
• дом не предназначен для постоянного проживания.

Использование таких комбинированных устройств разрешено, однако этот вариант остается не слишком популярным. Исключение — оборудование, работающее на дачных участках.

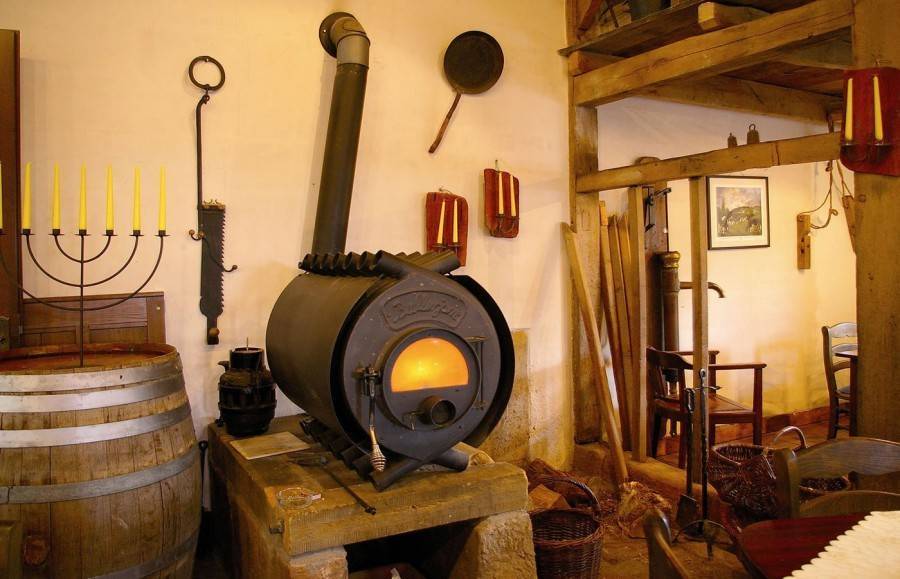

Печи Булерьян и их устройство

Решение задачи пришло из Канады – страны, известной своим суровым климатом. Там постоянно царят поистине сибирские морозы, но закаленные канадцы не обращают на холода особого внимания. К тому же они изобрели печь Булерьян – это дровяная печь, позволяющая за считаные минуты прогреть помещение или здание большого размера. Сегодня Булерьян стала известной во всем мире. Она выпускается многими производителями, несмотря на наличие патента у одного немецкого производителя.

Печь Булерьян – это уникальное сочетание преимуществ классической буржуйки, пиролизного горения и конвекционного обогревателя. При этом сочетание получилось простым и очень эффективным. Фактически разработчики добавили к обычной буржуйке конвекционные трубки и умудрились сделать так, чтобы генерируемое тепло практически полностью уходило в воздуховоды, а не в дымоход.

Твердотопливная печь Булерьян состоит из следующих частей:

• Камера сгорания – ее объем составляет примерно ¾ от всего внутреннего объема. Здесь происходит первоначальный розжиг горючего, когда Булерьян только запускается. И здесь же производится генерация продуктов пиролиза;
• Камера дожигания – по своему объему она занимает примерно ¼ внутреннего пространства. Сюда, под действием тяги, попадают продукты пиролиза, которые воспламеняются и сгорают с образованием высокотемпературного пламени;
• Инжекторы – небольшие трубки, по которым в камеру дожигания поступает атмосферный воздух, необходимы для сжигания продуктов пиролиза;
• Конвекционные трубы – печка Булерьян является мощным конвектором, причем конвекция образуется за счет толстых металлических труб. Внутренняя часть этих труб контактирует непосредственного с горящими дровами и пламенем. Благодаря большой площади соприкосновения, они отбирают гигантское количество тепла, отправляя его в помещения в виде мощных конвекционных потоков;
• Регуляторы – к ним относятся шиберная заслонка и дроссель на загрузочной дверце. Благодаря им в печи типа Булерьян поддерживается реакция пиролиза – регулирующие элементы ограничивают тягу и подачу кислорода. Одновременно с этим они отвечают за интенсивность горения и поддержание той или иной температуры;
• Дымоход – самая простая часть, нередко оснащаемая емкостью для сбора конденсата. Через дымоход удаляются продукты сгорания.

Устройство печи Булерьян действительно очень простое. Самая важная ее часть – это топка, образуемая конвекционными трубами. Большая часть их площади открыта воздействию жара, чем достигается высокая эффективность агрегата.

Обычно дымоходы приобретаются или изготавливаются отдельно от самого Булерьяна. Мы рекомендуем обязательно оснастить дымоход сборником конденсата, построив его по Т-образной схеме с краником в нижней части.

Принцип работы Булерьяна до невозможности прост и хорошо иллюстрирован этой картинкой.

Булерьян – это печь-буржуйка из Канады, из страны с холодным климатом. А это значит, что она обладает высокой производительностью. Изначально такими печками пользовались лесорубы, отапливая ими свои домики – комфортная атмосфера в них достигалась за счет мощной конвекции, образующейся за счет большого количества тепла. Благодаря простейшей схеме, Булерьян может быть изготовлена самостоятельно, с использованием подсобных инструментов. Но давайте посмотрим, как работает данная печь.

Какая конвекционная печь лучше — Булерьян, Бренеран или печь профессора Бутакова

Прежде всего, печи под марками Булерьян и Бренеран по своей конструкции идентичны, производятся только — одна в Германии, вторая в России (по лицензии), поэтому особой разницы в них нет.

Печь Бренеран и Булерьян идентичны по конструкции

Из приведённых конструкционных различий у печи Бутакова наиболее неудобны: точка ввода дымохода — изменяя положение заслонки, легко обжечься о горячее основание трубы или о верхнюю часть корпуса печи; поворотная заслонка поддувала не оснащена каким-либо фиксатором и при попытке выставить её положение самостоятельно перемещается под весом ручки.

Конструкция печи «Профессор Бутаков»: 1 — выдвижной зольный ящик; 2 — колосниковая решётка; 3 — вход холодного воздуха; 4 — топливник; 5 — топочная дверца; 6 — конвективные трубы; 7 — выход горячего воздуха; 8 — поверхность для разогрева пищи; 9 — шибер и место для крепления дымохода

Колосниковая решётка, присутствующая в печи Бутакова, отчего-то считается производителем достоинством — но в случае конвекционных печей лучшее горение дров, которое обеспечивает колосниковая решётка, не является преимуществом, ведь закладку топлива придётся делать чаще. Кстати, в печах Булерьян и Бренеран дрова сгорают практически полностью и с минимальным остатком, хотя колосниками эти печи не оснащены. Производитель печи Бутакова утверждает, что её плоский верх позволяет разогревать пищу — но ведь температура корпуса таких печей относительно низка и выходит, что пищу придётся разогревать довольно долго. Здесь будет уместным отметить, что температура корпуса работающей печи профессора Бутакова выше, чем у работающей печи Булерьян — встроенные в корпус воздушные трубы не дают экранирующего эффекта, как у Булерьяна, значит о её горячий корпус можно обжечься и он прослужит меньший срок, т. к. нет отвода тепла от боковых стен.

Стоит упомянуть, что в конвекционных печах отечественного производства очень часто встречаются мелкие и крупные недоделки — то швы по ночам светятся, то отсутствуют какие-то элементы конструкции. В немецких Булерьянах подобных недоделок не отмечено.

Цены на конвекционные печи: наименьшие модели Булерьян и Бренеран (на 100 м3) стоят порядка 11 000 руб., стоимость печи Бутакова «Гимназист», также рассчитанной на 100 м3, примерно 9 500 руб.

Принцип работа печи Булерьян

На самом деле, принцип работы такой печи сходен с буржуйкой, но с высоким КПД. Дрова, которые закладываются внутрь, не сгорают в полном смысле этого слова, а медленно тлеют. За счет этого факта и большой площади теплоотдачи Булерьян экономен.

Но не будем забывать, что везде есть свои подводные камни. Изучив их, вы будете вооружены и готовы начать плодотворное сотрудничество с этим агрегатом. Две основные проблемы Буллеров:

• влажные дрова — плохо горят, копоть (нужно использовать сухие дрова);
• засорение дымохода плотной сажей, отсутствие тяги (необходимость чистить дымарь).

Рассмотрим эти вопросы подробнее.

Использование влажных дров. Когда печь разжигают, то дрова разгораются и нагреваются, тем самым нагревая трубу дымохода и запуская тягу. При сгорании древесина выделяет летучие газы, которые обеспечивают постоянство температуры горения дров в топке. Дальше выделяются более тяжелые фракции газа, предназначенные для сгорания в камере дожига. Практика показывает, что при закладке влажных дров таких газов выделяется больше нормы, и они не сгорают из-за нехватки воздуха. Поэтому желательно закладывать в Булерьян только сухие дрова.

Трубки дожига, предлагаемые некоторыми умельцами, не решают проблему, поскольку меняют саму суть печи – экономия топлива. А при использовании таких трубок дрова будут сгорать быстро, тогда печь просто не исполнит своих целевых предназначений.

Засорение трубы дымохода. Если все-таки использовать влажную древесину, то не сгоревшие тяжелые маслянистые фракции газа поднимаются в дымоход и прилипают на внутренней поверхности трубы. Капли конденсата, стекающие вниз, образуют смоляные наросты и впоследствии забивают всю трубу. Иногда довольные хозяева новой печки, не зная такого нюанса, обнаруживают, что дымоход полностью забит и не дает выходить подымающимся газам. Минус засорения очень часто беспокоит пользователей Бренерана.

В инструкции, которую немногие осиливают прочесть, находятся ценные советы по эксплуатации Булерьяна. Проблема пользователей в том, что они, не задумываясь, начинают использовать новые печи, не изучив их особенностей.

Инструкция гласит, что использовать можно только хорошо просушенные дрова, влажность которых не выше 30%. Конечно, такая сушка в обычных условиях не достигается — нужны специальные сушилки. Однако большинство производителей требуют именно такого сырья для продаваемых печей.

Как правильно топить печь

В ходе интенсивного обогрева помещения используется режим активного горения. Но для стабильности отопления требуется именно тление. В качестве топлива может использоваться пеллеты, щепа, брикеты.

Также надо учитывать, что интенсивное горение в течение всего времени работы агрегата вызвало бы прогорание металла. Поэтому оно не используется.

На первом этапе требуется обеспечить розжиг с помощью топлива, которое характеризуется большой скоростью горения. Например, подойдет сухой картон или щепа. Такого топлива должно хватить на 25-30 мин. работы с тем, чтобы угли образовались уже в момент полного прогрева помещения.

Зажигать надо огонь тогда, когда заслонка и дроссель открыты. Потом дверцу следует закрыть. После образования углей в топку можно начинать подбрасывать крупные поленья или брикеты.

• Накопительный водонагреватель — методы установки и обзор самых экономичных вариантов (85 фото)

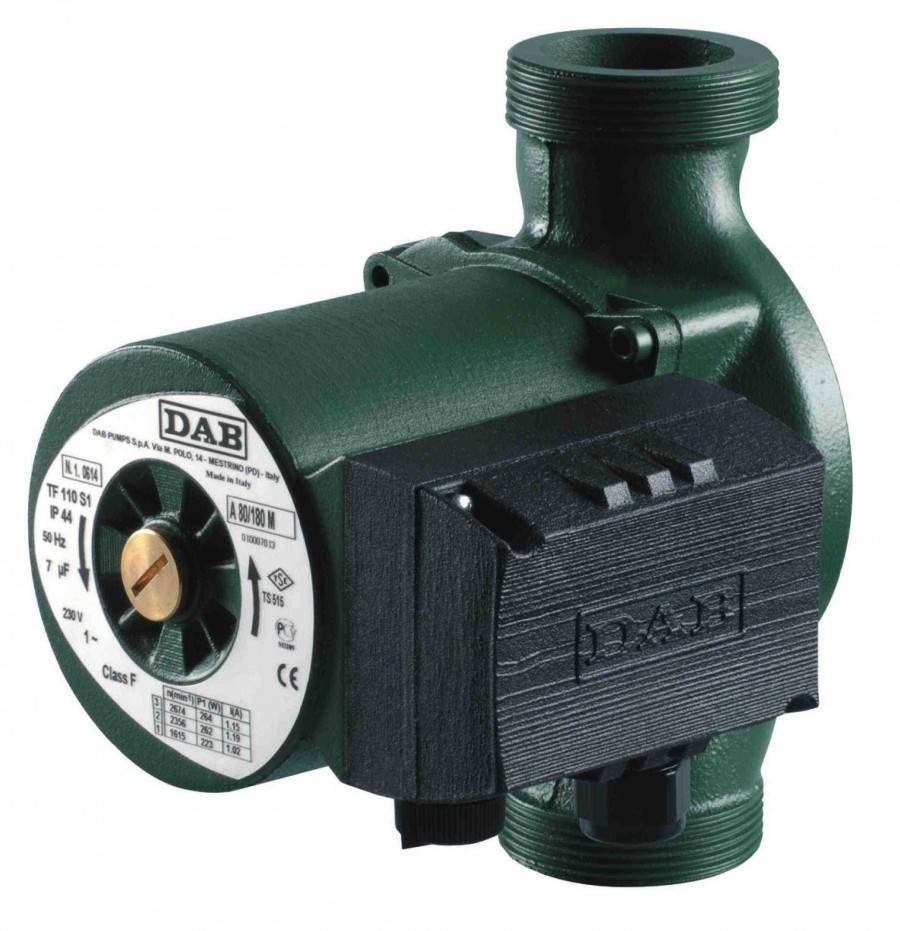

• Циркуляционный насос — 90 фото популярных моделей и варианты их подключения

• Электродный котел — лучшие модели от мировых производителей и постройка своими руками (110 фото)

Дроссель фиксируется на нужном режиме, а шибер ставится в закрытое положение. Начинается ступенчатый прогрев с выходом воздуха в 60-70 градусов.

Качественное отопление дачи можно гарантировать за счет использования моделей с водяным контуром. В теплообменниках начинает передвигаться разогретая вода. Предусмотрены в данной модели отсек для розжига – топка и камера для дожига газов.

Водяные печи Булерьян обеспечивают быстрый нагрев воды. Причем требуется повышение температуры большого ее объема. Практически вся энергия агрегата тратится на эти цели.

На отопление идет не более 7-10% от запаса энергии. Теплоноситель передается в систему обогрева или накопительную камеру. Рекомендуется добавлять в воду специальный антифриз.

Схема классической модели

Булерьян должна представлять собой цельнометаллическую конструкцию, основой которой является топка с двумя камерами и согнутые вокруг нее трубки. Более подробно ознакомиться со схемой классической модели можно на рисунке, представленном ниже.

Не нужно забывать о поддувале, куда будут поступать холодные воздушные массы в топку. Так как твердое топливо будет сгорать крайне медленно, о зольнике можно забыть, но и его наличие ничего не испортит.

Вводное видео о устройстве печи:

Подробный рассказ, о принципе работы:

https://youtube.com/watch?v=SdK9OhO2RFc

Эффективность можно увеличить оборудовав двойную заднюю стенку и двуслойный корпус.
