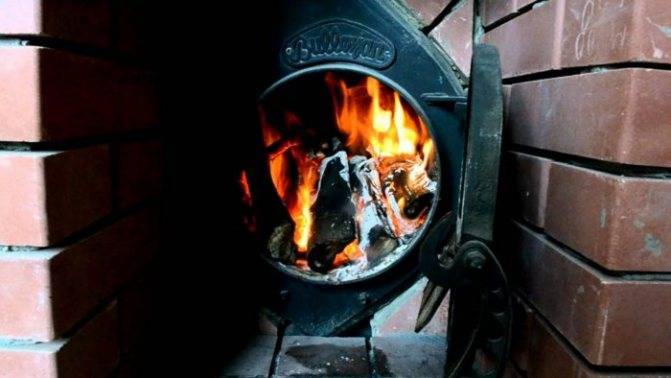

Преимущества канадской печи булерьян

В пользу покупки этого оборудования говорят следующие аргументы – оно:

Идеально подходит для обогрева жилых домов, теплиц, гаражей, промышленных и складских помещений;
Легко устанавливается и демонтируется – для ее монтажа, требуется лишь наличие свободного места и соблюдение правил безопасности. При необходимости, это устройство можно быстро переместить в другую комнату;
Высокое КПД – канадская печь булерьян использует энергию древесных газов. Она разжигается раз в 12 часов и требует намного меньше топлива, чем камин, буржуйка или традиционная печь;
Экологичность – булерьян сжигает до 95% вредных газов. Он сохраняет оптимальную влажность воздуха, не сжигает кислород и почти не выделяет дыма (при правильном устройстве дымохода).
Безопасность – отопительные печи булерьян не раскаляются в ходе работы. В отличие от своих аналогов, они не способны взорваться, отравить людей газом или поджечь вещи в комнате (очаг изолирован герметичной дверью);
Простота – эксплуатация и обслуживание печи занимает минимальное количество времени и не требует больших усилий.

Вопрос — ответ

Есть ли ограничения при выборе места установки булерьяна?

Стальной корпус нагревается до высокой температуры, поэтому ставить печь возле газовых баллонов, канистр с бензином и легко воспламеняющихся материалов опасно. Прикоснувшись к разогретой поверхности можно получить ожог, поэтому печь должна стоять там, где она никому не будет мешать. Ее не следует ставить в помещение, где играют дети, и где есть домашние животные.

Самодельная печь выглядит малопривлекательно. Можно ли ее спрятать, прикрыв чем-нибудь корпус и оставив верхнюю часть труб?

Для эффективной работы корпус не следует закрывать – ведь он тоже отдает тепло. Один из вариантов декора, мало влияющего на теплоотдачу – красивые кованые решетки.

Что нужно учитывать при выборе параметров печи?

Нужно будет учесть объем помещения и то, насколько хорошо оно утеплено. Если теплоизоляция слабая, а окна и дверь закрываются неплотно, потребуется больше энергии для достижения комфортной температуры.

Почему на всех фабричных булерьянах установлены круглые трубы? Они лучше прямоугольных?

В данном случае форма не имеет большого значения, но в круглых каналах воздух течет более свободно и равномерно.

Как подключить булерьян к водяной системе отопления, чтобы он грел воду в радиаторах?

Для этого вместо воздуха по трубам нужно пустить воду для отопления. К верхним отверстиям подсоединяется напорный коллектор, поднимающий теплоноситель на верхние этажи, затем вода поступает на нижние этажи и в подвальные помещения. В печь она попадает через обратный коллектор, пройдя все отапливаемые помещения.

Можно ли использовать поверхность печи булерьян для бытовых нужд?

Да. Температура ее корпуса достаточно высока, чтобы ее использовать для приготовления пищи. Существуют специальные модели с конфорками.

Какое топливо подходит для булерьяна?

Чаще всего используются обычные дрова. Печь можно топить углем, торфом, отходами, которые при сгорании не выделяют токсичных веществ и не портят внутренние стенки топки. Печь можно приспособить для отходов автомобильных масел. Для этого к ее корпусу присоединяют пиролизную горелку.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

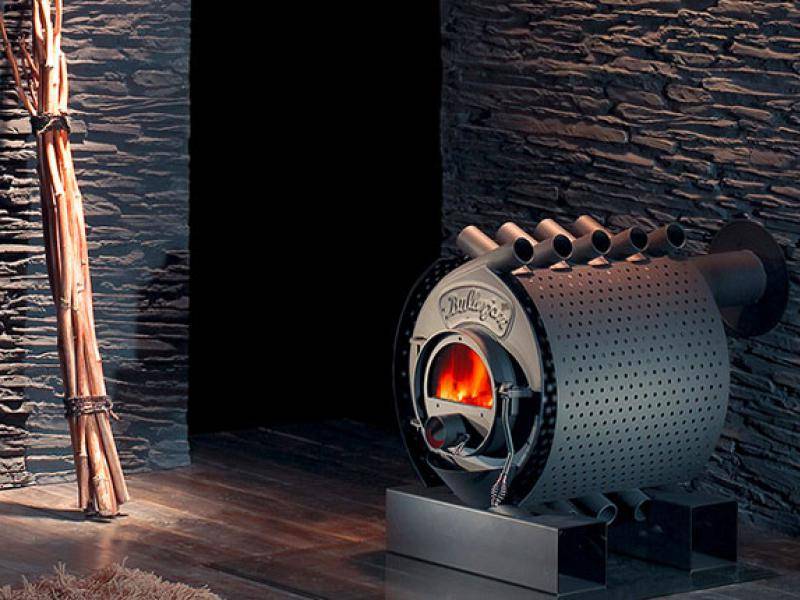

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.

Булерьян с теплоносителем

Иногда применяют печь длительного горения с водяным контуром. Своей конструкцией изделие напоминает конвекционную печь, но с одним отличием: по трубам печи Аква Булерьян вместо воздушных масс продвигается теплоноситель.

Булерьян с водяным контуром перерабатывает топливо, в результате чего образуется газ, который сжигается в специальной камере. Теплообменником для такой печи выступает металлический кожух с внутренними трубами, который вплотную прижимаются к камере топки, а антифриз или вода гораздо быстрее насыщаются теплом.

Нагреваясь, теплоноситель циркулирует естественным образом

Чтобы поднять жидкость важно добиться определенного уровня давления, в чем помогает напорный коллектор. Если процесс идет недостаточно активно, в печь Булерьян с водяным контуром подключают циркуляционный насос

Сначала антифриз или вода идут в верхнюю точку магистрали, после чего проходят по радиаторам и возвращаются в печь. Циркуляционные устройства и кран для слива монтируют на обратке схемы.

Буржуйка с водяным контуром типа Булерьян работает от естественной или принудительной циркуляции носителя тепла. При естественной схеме обязательно соблюдение углов и уклонов, что требует монтажных навыков.

Буржуйка с водяным контуром своими руками устанавливается в подходящем пользователю месте, из которого возможно вывести дымоход. При этом стены вокруг печи покрывают негорючим материалом, а агрегат устанавливают с отступом от предметов в полметра.

Особенности установки покупной и самодельной печей

Рассмотрим некоторые особенности, которые необходимо соблюсти при монтаже печи. При размещении печи дома нет необходимости использования фундамента, но вместо него обязательно следует под корпусом печи расположить термостойкую подставку. Лучше это сделать следующим образом:

Расстояние агрегата от ближайшей стены должно быть не менее 1000 мм.
Рекомендуется покрыть ближайшую к конструкции стену огнестойкой штукатуркой (не обязательно).
В радиусе 1200 мм. от дверцы топки на половое покрытие необходимо расположить стальной огнеупорный лист.
Подставка должна быть расположена, по крайней мере, на 300 мм. во все стороны от печи.

Определяемся с размерами печки булерьяны

Размеры печки имеют большое значение. В самой короткой, маленького размера булерьяне (с длиной – 455 мм, шириной – 620 мм, высотой – 555 мм), соответственно и топка маленькая, поэтому дров вмещается не очень много.

Прогорает топливо в таком миниатюрном котле от двух до шести часов. Это зависит от породы древесины, качества дров, толщины нарубки. Соответственно, площадь отапливаемого помещения будет маленькой — это надо учитывать, когда подбирается размер будущей булерьяны.

Конечно же, для помещений площадью свыше двадцати квадратных метров, проектируются печки длительного горения с более крупными габаритами. Средние размеры булерьяны составляют: длина – 835 мм, ширина — 436 мм, высота – 640 мм. Крупная печь имеет следующие параметры: 950 мм на 676 мм при высоте 1505 мм.

Каркас самодельной печи Булерьян

Печь булерьян своими руками: последовательность действий

Берутся равные отрезки металлической трубы диаметром 45-50 мм в количестве 8 штук и изгибаются в средней части при помощи трубогиба на угол приблизительно 80 градусов. Для печи средних размеров достаточно труб длиной 1-1.5 м. Затем при помощи сварки изогнутые конвекционные трубы соединяются в цельную конструкцию. Приваривать их нужно симметрично, выпускной частью наружу.
Получившееся тепловыводящее сооружение будет попутно играть еще и роль каркаса. Соответственно, на трубы навариваются полосы металла толщиной 1.5-2 мм, которые станут корпусом печи.
Внутри корпуса следует приварить металлическую пластину, расположенную горизонтально. Эта пластина станет полом (поддоном) топочного отделения и имен на ней станут гореть дрова. Поэтому металл для данной пластины лучше выбирать толщиной не менее 2.5 мм. Для облегчения уборки печи поддон лучше всего сварить из двух половин, расположенных под большим углом друг к другу. Чтобы облегчить подгонку поддона частей на свое место, для начала нужно изготовить лекала из картона, а уже потом только приступать к работе с металлом.
Изготовление передней и задней стенок печи. Начинать этот этап с подготовки картонного лекала на основе фактически получившихся габаритов печи. Проще всего приложить лист картона к боковине печи и обвести по периметру карандашом. По вырезанному шаблону из листового металла вырезаются непосредственно стенки обогревательного прибора.Для лицевой стенки потребуется вырезать окно для загрузки топлива. Диаметр этого окна должен составлять приблизительно половину диаметра печи, центр отверстия следует сместить чуть ниже оси самого сооружения. По периметру окна снаружи навариваем кольцо из полосы листового металла шириной 40 мм.
Задняя стенка изготавливается аналогичным образом, только отверстие должно располагаться в верхней части стенки, а его диаметр должен соответствовать диаметру труб отвода. Обе стенки привариваются на свои посадочные места.
Дверка печи. Выполняется она из листового металла, вырезанного по диаметру окна в передней стенке печки. На металлический круг по периметру наваривается узкая полоса металла, улучшающая герметичность дверцы. Кроме того, к крышке дверцы необходимо вырезать отверстие и вварить в него поддувало с клапаном.
С внутренней стороны дверцы потребуется установить теплоотражающий экран, для чего из металла вырезается полукруг соответствующего диаметра и на металлических проставках вваривается во внутреннюю часть дверки.
Подвешивается дверка на металлических петлях, приваренных к наружной стенке печи. Воспользоваться можно либо петлями промышленного изготовления, либо самостоятельно сконструировать их из обрезков металла. Это же касается и замка дна дверцу.
Дымоход. Т-образный отвод-дымоход монтируется на отверстие в задней стенке печи. Для его создания берется необходимой длины отрезок металлической трубы диаметром 110 мм. На высоте выходного отверстия в задней части печи в трубе делается вырез для установки отвода с клапаном.

Сам клапан также можно изготовить своими руками. Для этого по внутреннему диаметру отвода вырезается металлический круг, а в самом отводе просверливается отверстие таким образом, чтобы ось клапана можно было вставить в него горизонтально. После этого все конструкция собирается и приваривается. На наружную часть оси наваривается еще один прут, становящийся ручкой. Данную ручку потребуется оснастить либо деревянными, либо термостойкими пластиковыми накладками.

Теперь достаточно лишь из остатков труб изготовить металлические ножки для печи.

Ножки для печи

При этом важно, чтобы корпус печи булерьяна располагался на высоте не менее 30 см от уровня пола. Это увеличит тягу в конвекционных трубах, чем обеспечится большая эффективность всего отопительного прибора

Приступаем к работе

Итак, теоретическая часть позади, поэтому можно уже приступить к изготовлению отопительного устройства.

Возьмите 8 равных отрезков металлической трубы и согните их посередине трубогибом, сделав угол примерно 80 градусов. Для создания средней по размеру печи достаточно будет труб длиной 1-1.5 м.

Подготовленные трубы сваркой соединяются в единую конструкцию.

Это сооружение будет служить ещё и каркасом. Поэтому, к трубам привариваются металлические листы, которые станут корпусом печи. Металлическая пластина станет поддоном для топки и на ней будут гореть дрова. Чтобы было легче ухаживать за печкой, можно сварить поддон из двух пластин под наклоном.

Трубы печи булерьян

Следующий этап — заготовка передней и задней стенок булерьяна. Сначала нужно сделать лекало из плотного картона, исходя из получившихся параметров печки. По этому шаблону из металлического листа вырезаются стенки. В лицевой части нужно сделать отверстие под дверцу. Диаметр его обычно равен диаметру печи, разделённому на два. Центр окошка лучше сместить немного ниже оси булерьяна. По периметру окна с внешней стороны следует наварить кольцо из неширокой металлической полосы.

Трубы в печи булерьян

Задняя стенка делается точно так же, только отверстие в ней будет соответствовать диаметру трубы отвода и располагаться в верхней части.

Переходим к изготовлению дверки для печи. Она делается из того же металла, вырезанного согласно диаметру переднего отверстия. Для улучшения герметичности на эту заготовку по всему периметру желательно наварить узенькую металлическую полоску. Также в дверке обязательно нужно сделать отверстие и приварить к нему поддувало с клапаном.

Этап создания печи булерьян своими руками

Для обеспечения безопасности использования, к внутренней поверхности дверцы нужно приварить полукруг из металлического листа, служащий теплоотражающим экраном.

К наружной стенке привариваются петли и можно уже закреплять дверцу.

К отверстию на задней стенке монтируется дымоход из Т-образной трубы диаметром 110 мм. В трубе обязательно делается вырез для присоединения отвода с клапаном.

Варианты серийного исполнения печей булерьян

Этот клапан можно также сделать своими руками. По внутреннему диаметру отвода нужно вырезать металлический кружок, а в самом отводе просверлить отверстие так, чтобы ось клапана вставлялась горизонтально. Все эти части собираются и привариваются. Снаружи закрепляется кусок прута, который будет служить ручкой. На неё можно одеть деревянную колодку для удобства.

Теперь из кусочков труб делаем ножки и печь можно испытывать.

Готовая печь булерьян, изготовленная самостоятельно

В изготовлении булерьяна своими руками, так же, как и в другом ответственном деле, нужно просто придерживаться технологии и созданное изделие обязательно порадует вас отменной работой.

Обзор печи булерьян

Принцип работы прибора

Новое отопительное устройство может применяться для производственных помещений или магазинов, для отопления жилых зданий, еще строящихся домов, дач, оранжерей, гаражей или мастерских. Еще одна потенциальная область применения булерьянов — сушка пиломатериалов. Этот вариант использования агрегатов позволяет добиться снижения себестоимости продукции благодаря безотходному производству (опилки — в топку).

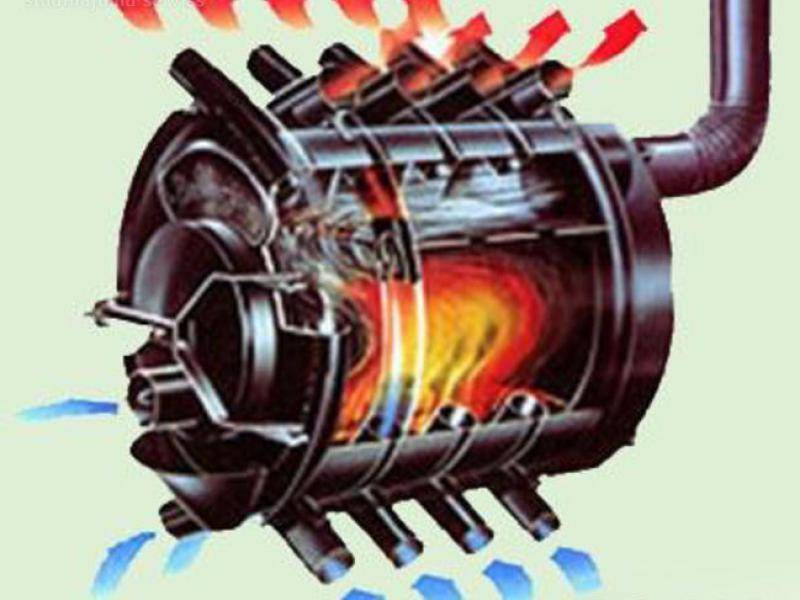

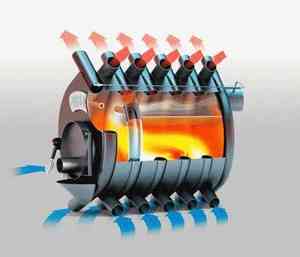

Как работает булерьян?

Особенность булерьяна — максимально возможная теплоотдача, а достигается этот результат благодаря принципу работы, который отличается от функционирования классической буржуйки.

Сначала в топку загружают нужный объем дров. После розжига с помощью специальной смеси или бумаги ограничивают приток свежего воздуха к камере.
При недостатке кислорода дрова не сгорают моментально, а медленно тлеют, вырабатывая горючий газ, который поступает в верхний отсек.
Во второй камере происходит «доработка» продукта пиролиза — воспламенение газа благодаря вторичному притоку воздуха.
Тепло, образовавшееся в процессе тления и остаточного сгорания топлива, поступает в помещение.

КПД качественно сделанного булерьяна может достигать 90%. При правильном расчете мощности агрегата подкладывать топливо хозяевам придется всего несколько раз в сутки (2-3). Уникальность канадского устройства состоит в том, что он может работать как замена нескольким приборам. Булерьян может выполнять функции обычной печи, газогенератора или калорифера.

Режимы работы устройства

Такие устройства относятся к отдельной категории — к «печам длительного горения». Отопительные приборы умеют работать в двух режимах — растопки и газификации.

Режим растопки

В этом случае главная задача — разогрев прибора до необходимой температуры. Благодаря интенсивной конвекции (движение нагретого/остывшего воздуха) помещение очень быстро прогревается. После наполнения топки топливом ее дверцу закрывают, заслонку полностью открывают, обеспечивая приток воздуха.

Температура в топочном отсеке поднимается до 700-800°, прогревая встроенные воздуховоды-трубы. На выходе температура воздушных масс достигает 130-140°. У этого режима есть недостаток: это недостаточно высокий КПД. Поэтому сразу после растопки булерьян переводят в режим длительного горения.

Режим газификации

Перевод в этот вид работы обычно происходит через полчаса после растопки печи. После того как сгорит первая партия топлива, в камеру снова загружают дрова, но теперь максимально плотно: между крупными чурками укладывают мелкие элементы. Затем дверцу «запечатывают», и ограничивают поступление воздуха, одновременно закрывая заслонку.

В этом режиме практически полностью прекращается горение топлива: оно начинает медленно тлеть, выделяя газы, которые направляются во вторую камеру. В ней они смешиваются с поступающим воздухом, и загораются. Температура в этом отсеке невелика: она составляет 200-300°, на выходе из него значение понижается до 55-60°.

При полной, плотной загрузке отсека булерьян способен проработать 10-12 часов без новой порции «пищи». Время зависит лишь от вида топлива — от породы дерева: чем она тверже, тем реже требуется закладка.

Печи с водяным контуром

Еще не так давно булерьяны можно было использовать только в качестве локальных отопительных приборов. Одно устройство было способно обогреть только одно помещение. Чтобы восполнить пробел, были придуманы устройства с водяным контуром. Их называют аквабуллерами. При самостоятельном изготовлении можно использовать два решения:

«переназначить» все трубы булерьяна, полностью переделать печь под водяное отопление: воздуховодов в классическом варианте восемь;
предпочесть комбинированное оборудование: только часть труб сделать водяным контуром, а остальные оставить «как есть».

Еще одна альтернатива — подведение дополнительного контура, поэтому недостатка в решениях нет. Такие агрегаты логично использовать, если:

здание имеет несколько комнат или этажей, которые невозможно прогреть одним-двумя приборами;
дом не имеет доступа к централизованной системе отопления;
стоимость отопления высока, а цена топлива приемлема;
часто возникают проблемы с центральным отоплением;
дом не предназначен для постоянного проживания.

Использование таких комбинированных устройств разрешено, однако этот вариант остается не слишком популярным. Исключение — оборудование, работающее на дачных участках.

Правила монтажа

Как установить Булерьян в гаражах? Обычно задаётся два основных вопроса:

Куда лучше поставить печку в гараже?

Булерьян лучше всего поставить как можно ближе к центру, чтобы никакие препятствия не мешали циркуляции воздуха. Перед топочной дверцей должно быть свободное пространство не менее 1,25 метров.

Читать также Гост салат из морской капусты действующий 2017

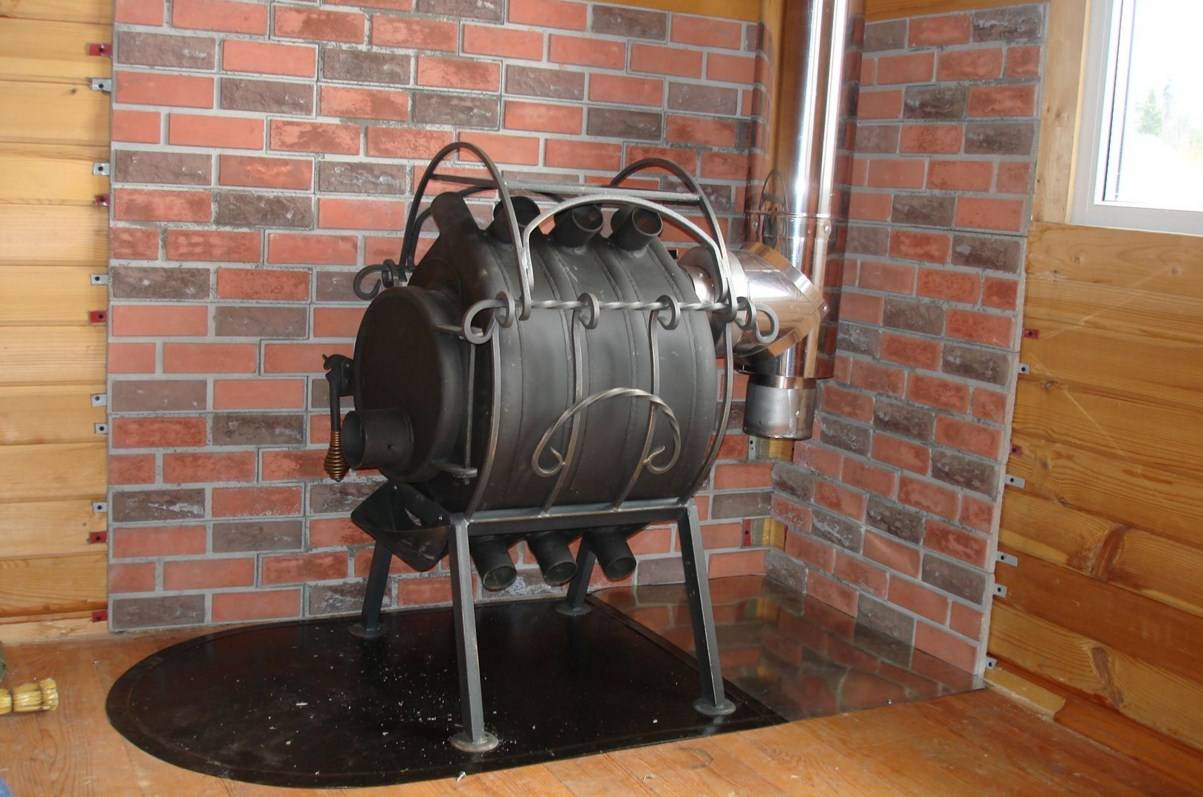

Пример установки (ниже еще несколько вариантов)

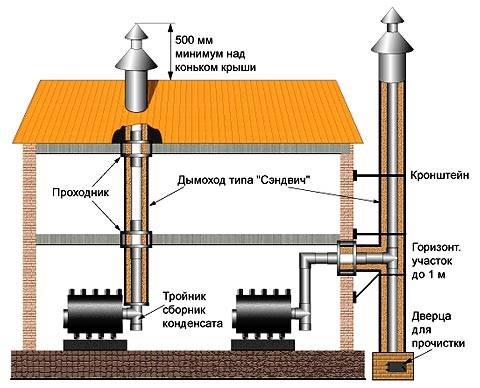

Что следует учесть при выводе дымохода наружу?

Монтаж дымохода выполняется при соблюдении следующих требований:

Следует сделать его утепление;
При его прокладке через перекрытия и кровлю, изготовленных их горючих материалов, в отверстие устанавливают противопожарные рассечки;
Его оголовок необходимо поднять на полметра над уровнем крыши;
На его оголовок следует оснастить искрогасителем и дефлектортом.

Способы вывода трубы дымохода Булерьяна

Фото вариантов установки Булерьяна в гараже:

Нормы пожарной безопасности

Согласно требования пожарной безопасности печь Булерьян следует установить на расстоянии:

От 1 метра от деревянных стен;
Полуметра от стен, утеплённых теплоизоляцией;
От 70 см от оштукатуренных стен;
От 50 см от одинарной и от 30 см от сдвоенной кирпичной стены.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
металлический лист, имеющий толщину 4 мм;
маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
отрезок трубы для дымохода диаметром 10−12 см;
петли для дверцы;
асбестовый шнур;
запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Устройство будущей печки

Печь Булерьян, называемая так же печью Бренеран – это твердотопливная обогревательная система, несложная в исполнении: её может собрать каждый, кто дружит с металлическим материалом и знает основные его свойства. Конечно работа с железом требует определенной аккуратности, в отличии от древесного и бетонного материалов.

Данный вид печи предполагает собой газогенераторный тип сжигания дров, то есть продукты сгорания выделяют пиролиз, который отправляется в камеру дожигания и вместе со вторичным воздухом полностью выгорает. Окончательный продукт сгорания отправляется через дымоход в открытый воздух, оставляя после себя конденсат.

Конструкция печи Булерьян состоит из нескольких частей:

Камера сгорания – самая просторная часть печи, работает как основная камера сжигания дров, которые укладываются на конвекционные трубы;
Камера дожигания – лист железа, который отделяет верхнюю четверть от общей камеры, в этой части догорают продукты горения;
Трубный конвектор – часть устройства, изготовленная из нескольких изогнутых труб, которые напрямую контактируют с продуктами горения (дрова, уголь, газы);
Дверца загрузки твердого топлива – с помощью этой части конструкции есть возможность загрузки дров, она же является регулятором количества поступаемого кислорода внутрь системы;
Дымоход – часть печи, отвечающая за сбор конденсата и выход окончательных продуктов сгорания за пределы системы.
Инжекторы – трубки, отвечающие за подачу вторичного воздуха;

Такое несложное устройство этой отопительной системы, сделало печь Булерьян очень популярной у любителей изготовления различных конструкций своими руками. Несложный принцип работы, легкость в изготовлении и эффективность системы так же способствовала широкому распространению этой печи.

Заключительная стадия

Кстати, наша печь Булерьян, изготовленная своими руками, практически собрана. У нас уже есть:

Основной корпус с воздушным калорифером;
Две стенки с дверками и дросселем;
Дымоход с дроссельной заслонкой.

Наступило время сварить все компоненты в единое целое. Еще раз убеждаемся в герметичности швов между металлическими пластинами и конвекционными трубами, после чего приступаем к монтажу передней и задней дверок.

Помните, что камера дожигания должна располагаться в верхней задней части – не перепутайте.

После приваривания стенок, проводим проверку свежих швов. На следующем этапе вооружаемся углошлифовальной машиной и аккуратно обтачиваем швы, чтобы сделать их более аккуратными. В заключение подключаем дымоход и приступаем к покраске печи Булерьян с помощью жаропрочной краски. Часть ее впоследствии обгорит (например, на передней дверке), но верхняя часть останется целой, так как конвекторные трубы не раскаляются до высочайших температур.

Заключительный этап включает в себя установку собранной своими руками печи Булерьян на металлический или кирпичный постамент. Оптимальная высота расположения нижней части конвекционных труб – 20-25 см от уровня пола. Далее монтируем дымоход и загружаем в топку дрова. На первом этапе розжига дроссель и шиберная заслонка полностью открыты – дрова должны полностью разгореться. После этого закрываем шиберную заслонку и дроссель, из-за чего печь Булерьян перейдет на пиролизный режим горения.

Регулировка интенсивности горения осуществляется с помощью дроссельной и шиберной заслонок – здесь нужно будет немного попрактиковаться, чтобы достичь оптимальных результатов. Кроме того, вы можете модернизировать печь Булерьян, собранную своими руками:

Превратить воздушный теплообменник в водяной и подключить его к отопительной системе – получится мощный производительный дровяной котел;
Объединить трубой входы конвекторов и подключить сюда мощный дутьевой вентилятор. Аналогичным образом объединить выходы теплообменника, подключить к ним гибкие трубы и развести тепло по соседним помещениям – получится система воздушного отопления;
Смонтировать печь Булерьян в небольшом помещении (величиной с туалет) и уже из этого помещения развести трубы с горячим воздухом по другим помещениям – еще один способ организации воздушного отопления.

Пошаговая инструкция

Материалы:

Трубы;
4мм. 50х50 – 27 м;
2мм. 30х20 – 0,76м;
2мм. 40х25 – 2 м;
Диаметром 15мм – 0,6м;
Диаметром 95мм. (5мм.) – 1м;
Сталь – 5мм. – 3м2;
Листовой металл – 100мм. – 0,1м2;
Проволока диаметром 10мм – 0,5м;
Петли гаражные – 2 шт.

Пошаговая инструкция изготовления Булерьяна:

Трубу, которой у нас 27 м., режем на 18 полутораметровых отрезков, из которых изготавливаем характерные для Булерьяна трубы (два изгиба по 120).
В 4 из них ввариваются форсунки из 15мм. трубки (длина трубки – 15 см).
Трубы складываются вместе в форме будущего Булерьяна и прихватываются сваркой. Детали с форсунками располагают по две с обеих сторон (в последствии они будут выполнять роль поддувала). Всё окончательно проваривается.
Для изготовления камеры догорания газа используем 5 мм. сталь. Вырезаем 2 заготовки (370х700 мм. с зубчатым краем 50х60мм. под размер труб).
Детали привариваются внутри контура, образованного трубами. Трубы с форсунками должны быть расположены перед перегородками.
Каркас. Из того же металла, что и для камеры догорания, нарезаем пластины, которые закроют щели между трубами: 18 штук для средней части (400мм х 50мм). 36 штук на все нижние и верхние промежутки (350мм х 50мм).
Закрываем торцы двумя 6-ти угольными пластинами из того же 5 мм. металла (сторона 40см). В одной из пластин делаем отверстие для дымохода. Оно должно быть диаметром 85 мм. и располагаться в камере догорания.
А в передней пластине вырезается отверстие для дверцы. Примерно 25х25см. Привариваем обе пластины на место.
Дымоходом послужит 95мм-ая труба, длиной 50 см. В трубе устанавливается задвижка на оси из проволоки (похоже на дроссельную заслонку в карбюраторе), с вырезанной четвертью.
На отверстие для дверцы по периметру делается рамочка из трубы (40 х25мм).
Из 10мм-го металла вырезаем два квадрата. Первый – 330мм, второй – 246 мм. Обвариваем меньший квадрат профилированной трубой (40х25), так, чтобы он входил в рамку на отверстие для дверцы (см. п. 8, 10).
Поддувало будет аналогично дымоходу, только задвижка в нём без выбранной четверти. Труба на 95 длиной 140м.
В готовой крышке делается отверстие на 95 мм, туда вваривается поддувало.
Навесы. Дверца фиксируется (сваркой) и на расстоянии 40мм от её верха и низа горизонтально привариваются 2 проф.трубы длиной 380 мм. Там, где будут навесы, концы труб должны выступать за пределы люка на 5 см. К ним привариваются гаражные петли.
Запор. Замок можно сделать самостоятельно, а можно заказать у токаря. После его приварки к дверце, фиксирующую сварку убирают.
Все сварочные швы шлифуют.
Можно приварить ножки.

Не соблазняйтесь узкими трубами от водопровода. Для эффективной работы Булерьяна лучше подойдут трубы 50-70 см.

Советы по эксплуатации

Печь длительного горения булерьян используется следующим образом:

Она прогревается до высокой темпаратуры при помощи щепок, мелко порубленных дров, бумаги, картона и других легковоспламеняющихся материалов. Огонь зажигается при открытом дросселе и заслонке, но закрытой двери;
После того, как первая порция топлива превращается в раскаленные угли, в топку помещают крупные дрова и даже целые чурбаки. Дроссель перемещается в крайнее положение, шибер закрывается;
Топливо медленно тлеет, из труб печи выходит теплый воздух (60-70°C). Через 8-12 часов, дрова окончательно перегорают. Но если своевременно заменить их, устройство продолжит работу в своем обычном режиме.

Не смотря на простоту исполнения, топить печь Булерьян нужно используя определенные знания и правила:

Для розжига необходимо использовать исключительно сухое и твердое топливо, щепки, прессованный картон, небольшие доски.
Не вычищайте образовавшийся после розжига уголь и золу, их слой будет защищать металлическое дно от выгорания;
Основная закладка топлива происходит после того как выгорит большая часть розжига, а именно 2/3 всего первоначально заложенного топлива;
Не следует использовать мокрые дрова и хвойные породы дерева – от них на стенках печки и дымохода будет образовываться налет, снижающий КПД отопительной системы;
Специалисты не рекомендуют использовать кокс и уголь, так как они слишком быстро сгорают и не позволяют воздуху достаточно прогреться;
Максимальное КПД достигается посредством перекрытой заслонки и поддувале: конвекционные процессы в этом случае начинают работать более эффективно;

Если принимать во внимание все эти правила эксплуатации, то внешний корпус не будет нагреваться до высоких температур, а воздух, выходящий из труб будет достигаться максимальной температуры за меньшее количество времени

Собираем печь Булерьян на дровах своими руками
