Как пробурить своими руками скважину без оборудования

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

  • Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
  • Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
  • Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
  • Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
  • Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

  • Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
  • Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
  • Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
  • Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Сложности при использовании

Процесс бурения и монтажа абиссинского колодца не стоит относить к лёгким, малейшие просчёты в действиях повлекут за собой проблемы.

Таблица 1.4 – Осложнения в монтаже и применении

СложностиВарианты решения
Столкновение с плавуномЕсли такое произошло, то надо отклониться и начинать бурение в другом участке либо применить обсадную трубу, шпунты.

При бурении ниже или повыше пласта песка, либо при отклонении от вертикального направления, произойдёт очень быстрое заиливание фильтра. Понадобится его частое очищение или замена.

Небольшая водоотдача «иглы»Нужна установка дополнительного резервуара для набора жидкости на 500-1000 л.
Быстрое заиливаниеИз-за ошибок в монтаже иглы. Установка колодца в новом месте по правилам.

По сравнению с несложным процессом бурения и изготовлением абиссинской скважины своими руками, удобством применения, имеются некоторые недостатки:

  1. Невысокая производительность — абиссинка не подойдёт для производственных предприятий, не обеспечит водоснабжением многоквартирное здание;
  2. Нет возможности работать с погружным агрегатом;
  3. «Иглу» невозможно установить на каменистых грунтах;
  4. Монтаж невозможен, когда водоносный пласт глубже 15 м (наиболее предпочтительна дистанция между водяным зеркалом и насосным агрегатом — 8 м).

Абиссинская скважина – это экологичная конструкция. Через пробуренный колодец не попадают под грунт мусор, загрязнения, талые воды. Получаемая из-под земли влага уже хорошо профильтрована, хранит чистоту и в неблагоприятных условиях. К примеру, установив на своём участке в мегаполисе такую «иглу», легко обеспечивать свою семью чистой водой.

Несложная конструкция и применение элементов из нержавеющей стали позволяют эксплуатировать колодец более 30 лет, и он практически не нуждается в уходе. Единственный момент, когда выполняется подготовка – это консервация на зимовку.

Далее смотрите видео, как сделать ручной насос для абиссинской скважины своими руками:

Чтобы установить такой источник воды и пользоваться им, дачнику или собственнику участка не понадобится оформление документации. Абиссинку не нужно регистрировать и получать или лицензию.

Пожалуйста, оцените наш материал:
Мне нравится1Не нравится1

Раскачка самодельной скважины

Забуренная скважина — это еще не все. Она не даст воду требуемого качества в нужном количестве. Для этого необходимо вскрыть водоносный пласт или «раскачать» скважину. Если вскрывать пласт (прямым или обратным способом — без разницы), воду можно получить в течение суток, но потребуется сложное дорогостоящее оборудование. А раскачка скважины будет длиться несколько дней, но для нее достаточно иметь самый обычный бытовой погружной насос (только центробежный, потому что вибрационный не подойдет).

Чтобы раскачать пробуренную скважину, из нее сначала желонкой удаляют ил, а затем начинают качать воду — полностью, как только наберется объем, покрывающий задействованный насос.

Можно выполнить раскачку и с помощью манерки, но тогда долго придется черпать воду — недели 2, не меньше.

Важно: Раскачку скважины можно считать завершенной, когда прозрачность воды доходит до 70 см. Проверить это можно в непрозрачном сосуде (например, в чистой бочке), с помощью эмалированного или фаянсового диска белого цвета, диаметр которого примерно 15 см (взять, скажем, блюдце или кастрюльную крышку)

Смотреть на погруженный диск следует строго вертикально, и, как только по его краям  жидкость начинает расплываться, размывая контуры — это уже непрозрачность, необходимо остановиться. Как только прозрачность достигнута, надо взять пробу воды и сдать ее на анализ в лабораторию. Если контролирующий орган подтверждает качество добычи, затрубное пространство скважины бетонируют или заделывают глиной, а после ставят фильтр.

Простые методы бурения скважин

Шнек для бурения.

Зная плотность грунта и глубину расположения водоносного слоя, можно выбрать метод бурения. Ручной способ предусматривает выработки до 20 м, при более глубоком залегании нужно применять специальное оборудование.

Для организации водоснабжения своими руками подойдут следующие приемы:

  • шнековый;
  • роторный;
  • ударно-канатный.

Способ 1: бурение шнеком

По этой технологии отверстие пробивают с помощью специального бура — шнека. Механизм представляет собой стальную трубу с выстроенными по спирали металлическими лопастями. При вращении инструмента лопатки врезаются в почву, происходит движение вдоль стенок выработки.

По достижении расчетной глубины агрегат извлекают, очищают от прилипшей глины, наращивают штангу и вновь опускают в скважину. Процесс повторяют до появления на конце шнека сильно увлажненного грунта.

Затем монтируют фильтр и опускают обсадные трубы, подключают насос, промывают выработку, оборудуют оголовок. Такой метод предназначен для организации точек водоснабжения не глубже 25 м.

Способ 2: роторное бурение

Роторное бурение.

Технология ведения работ заключается в том, что роторный двигатель, расположенный над отверстием, вращает колонну из стальных труб со скоростью 35 об/мин. На конце рабочей штанги крепятся лопастные или шарошечные долота, с помощью которых и происходит процесс бурения.

Во время работы установки в скважину подается промывочный раствор для извлечения шлама и охлаждения режущего инструмента. Использование роторного способа допускается при глубине выработки до 30 м.

Способ 3: бурение желонкой, ударно-канатный метод

Порядок выполнения работ:

  1. Предварительно оборудуют шурф высотой 1,5-4,5 м, монтируют кондуктор для уплотнения стенок и контроля вертикального уровня.
  2. Над отверстием устанавливают буровой станок.
  3. На забой с высоты 0,5 м сбрасывают земснаряд — стальную трубу с долотом.
  4. Затем поднимают приспособление и повторяют процедуру, при этом каждый последующий сброс выполняют с поворотом ударника на 15-30°.
  5. Грунт извлекают желонкой — трубой, имеющей сверху заглушку, а снизу дисковый клапан, который при ударе о дно скважины открывается и пропускает породу внутрь. При подъеме механизма заслонка падает и препятствует высыпанию шлама.
  6. Устанавливают обсадные трубы.
  7. Внутрь последней штанги монтируют фильтрующий элемент.
  8. Зазор между стенками выработки и трубой уплотняют тампонажным раствором, сальниками из резины или смоляной прядью.

Рекомендуемая сфера применения этого метода:

  • в безнапорных пластах;
  • для горизонта из мелкого песка;
  • при глубине до 150 м.

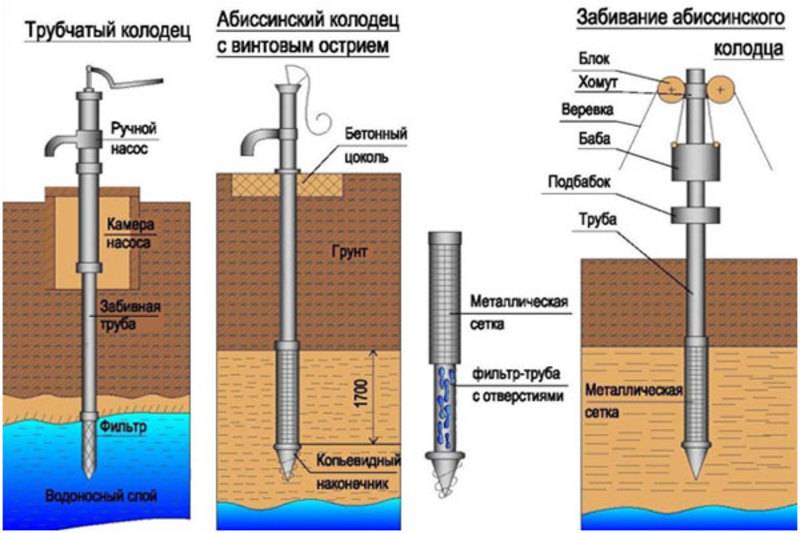

Способ 4: бурение скважины-иглы

Бурение скважины-иглы.

Для абиссинской выработки применяют стальные трубы диаметром 32-80 мм. Фильтр изготавливают из отрезка профиля размером 1,5-2 м. В нижней части секции монтируют острый наконечник длиной 200-300 мм.

Бурение начинают с того, что сверху на первый элемент, установленный вертикально, накручивают хомут (подбабок). Рабочий, ударяя по хомуту кувалдой, забивает трубу в грунт, пока секция не достигнет требуемой глубины.

По окончании работ источник укомплектовывают насосом. Способ применяется для устройства выработок в верхних и фильтровых пластах грунтовых вод.

Как пробурить скважину на участке своими руками

Бурение скважин под воду своими руками

Многие дачники предпочитают нанять бригаду людей, в распоряжении которых находится соответствующая техника, вместо того, чтобы попытаться пробурить скважину самостоятельно.

На самом деле процесс не представляет ничего сложного. Необходимо только разобраться в последовательности действий, подготовить весь необходимый инвентарь и приступить к работе.

Подвиды скважинных конструкций

Относительно глубины бурения, объема добытой воды, её качества и срока эксплуатации существуют следующие типы сооружений:

  • Песчаный или фильтровый. Представляет собой трубу, диаметром 100-130 мм, углубленную шнеком в песок на 20-30 м. На нижнем конце стояка закрепляется сетка из нержавеющей стали, выполняющая роль фильтра. Прослужит такая конструкция от 5 до 15 лет, в зависимости от периодичности использования: чем реже ею пользоваться, тем меньше она будет функционировать.
  • Артезианский или безфильтровый. Это водосборное подземное строение для добычи воды из известняковых пористых пород. Глубина скважины такого вида – от 20 до 200 м, а срок эксплуатации – минимум 50 лет. В сравнении с предыдущим видом, выкопать артезианский колодец своими руками практически не возможно, поскольку для этой цели необходима специальная буровая машина.

Способы бурения скважин своими руками

Бурение скважин на воду своими руками

На сегодняшний день существует несколько распространенных методов добычи воды собственноручно.

Ручное бурение скважин на воду

Применяется для бурения скважин, глубиной до 25 м.

Необходимый инструмент:

  • бур (его головка крепится к нижней штанге);
  • штанги (можно сделать из труб, соединив их шпонками или резьбой);
  • лебедка;
  • осадные трубы;
  • бурильная вышка (если скважина планируется глубокая, ею будет подниматься/опускаться бур со штангами).

Бурение скважин своими руками

Этапы технологического процесса:

  1. Установка вышки на высоту 50-70 см над уровнем штанги (чтобы ее было легче извлекать).
  2. Выкапывание ямы для бура (глубина – две штыковых лопаты).
  3. Начальное вращение дается легко, а далее (по мере погружения) понадобится дополнительная пара рабочих рук.
  4. Для облегчения дальнейшего вхождения труб можно попробовать увлажнить грунт водой.
  5. Через каждые 50 см следует подымать бур на поверхность и очищать лопасти от земли (так как это занимает много времени, надо постараться за каждый подъем захватить как можно больше грунта).
  6. Продолжать нужно до тех пор, пока головка не провалится в водоупорный слой.
  7. Откачивание жижи проводится погружным насосом (подойдет AL-KO Drain 7000 Classic) до появления прозрачной жидкости.

Ручное бурение скважин под воду имеет свои преимущества: невысокая себестоимость и не нарушение структуры земного покрова. Однако, размеры такого сооружения (что глубина, что диаметр) не позволяют запастись значительным объемом воды, а срок службы не превышает десятилетие.

Бурение скважины на воду ударно-канатным методом

Заключается в раздроблении пород тяжелым предметом (забивным стаканом), который подвешивается канатом к самодельной вышке и падает вниз.

Бурение скважин на воду самодельным буром

Перед тем, как пробурить скважину своими руками ударно-канатным способом, необходимо:

  1. Изготовить вышку. Делается она в форме треноги из стальных труб или деревянных бревен. Конструкция должна возвышаться над снарядом на 1,5 метровую высоту.
  2. Подготовить забивной стакан. На конце стальной трубы устанавливается режущая кромка (нож, напоминающий шнек), а чуть выше (примерно, 50 см) вырезается отверстие для извлечения земли. Верхняя часть снаряда тросом крепится к вышке.
  3. Натянуть канат, который лебедкой приведет в движение установку. Далее происходит тот же цикл, что и в предыдущем способе.

Длится ударно-канатная добыча воды долго и хлопотно, но является самым дешевым способом.

Способы бурения своими руками

Есть несколько способов, с помощью которых можно добраться до водоносного слоя:

  • шнековый бур – по мере углубления в толщу земли его наращивают новыми секциями металлической трубы;
  • желонка – приспособление с острыми зубьями на конце и клапаном, препятствующим высыпанию земли обратно в шахту;
  • с помощью размывания грунта – гидравлический способ;
  • «игла»;
  • ударно-канатный способ.

Используя технологию шнекового бурения, можно вырыть скважину глубиной до 100 метров. Вручную это сделать сложно, поэтому используют стационарные электрические установки, а бур наращивают новыми секциями по мере углубления. Периодически его поднимают, чтобы высыпать грунт. Чтобы стенки не осыпались, вслед за буром укладывают обсадную трубу.

Если бур нельзя нарастить, к его основанию прикрепляют желонку с острыми краями и бур ввинчивает ее еще на несколько метров глубже. Далее трубу поднимают и высыпают скопившийся грунт.

Работу с помощью шнека можно выполнить на мягкой почве. Каменистая местность, глинистые отложения и плауны не пригодны для такого способа.

Желонка – это металлическая труба с припаянными на конце зубьями из твердой стали. Чуть выше в трубе находится клапан, который перекрывает выход грунту при подъеме устройства с глубины. Принцип работы простой – желонку устанавливают в нужном месте и вручную поворачивают, постепенно углубляя в почву. Способ занимает больше времени, чем использование электрического оборудования, но он экономный.

Устройство требуется периодически поднимать и высыпать землю из трубы. Чем глубже уходит труба, тем тяжелее ее поднять. Вдобавок прокручивание требует применения грубой силы. Чаще всего работают несколько человек. Чтобы грунт легче поддавался бурению, его размывают водой, заливая ее сверху в трубу с помощью шланга и насоса.

Ударно-канатное бурение — наиболее старый метод, который используется по сей день. Принцип заключается в опускании металлического стакана в обсадную трубу и постепенное углубление скважины. Для бурения нужна станина с закрепленным тросом. Способ требует времени и частых подъемов рабочей трубы, чтобы высыпать грунт. Для облегчения работы применяют шланг с водой, чтобы размыть почву.

Способ «игла» для абиссинской скважины: при опускании трубы происходит уплотнение грунта, поэтому он не выбрасывается на поверхность. Для проникновения в почву нужен острый наконечник из ферросплавных материалов. Сделать такое устройство в домашних условиях можно, если водоносный слой расположен неглубоко.

Способ отличается дешевизной и небольшими затратами времени. Недостаток заключается в том, что для обеспечения частного дома водой такой скважины будет недостаточно.

О технологиях бурения

Прежде чем рассказать о способах ведения буровых работ, перечислим разновидности скважин:

  • на воду;
  • на песок;
  • на известняк (артезианская).

Неглубокая скважина на воду проделывается с целью достичь верхних горизонтов и организовать подачу с помощью насоса. Сюда же относится абиссинский скважный колодец из трубы малого диаметра. Соответственно, бурение на песок и на известняк означает заглубление до нижних пластов, как показано выше на схеме.

Так выглядит шнековое бурение

Существует несколько технологий пробивки узких вертикальных каналов в толще земли:

  1. С помощью бура, изготовленного в виде шнека. Чтобы достичь нужной глубины, бур по мере погружения наращивается новыми секциями.
  2. Колонковое бурение. В этом случае основной инструмент представляет собой полую трубу с острым торцом, куда приварены твердосплавные зубья. В процессе заглубления стакан заполняется породой, которая периодически вычищается.
  3. Гидравлический способ (прямая либо обратная промывка). Суть в том, что бур опускается в канал вместе с обсадной трубой, а грунт из рабочей зоны постоянно вымывается путем давления воды, подаваемой дренажным насосом.
  4. Ударно-канатный способ предполагает забивку того же стакана и периодическую выемку грунта на поверхность. Здесь используется сила удара от свободного падения инструмента, помещенного внутрь обсадной трубы. Обычно оператор вручную поднимает стакан, привязанный тросом к катушке, а затем отпускает его в свободный полет на дно скважины.

Конструкция самодельной желонки

Помимо перечисленных способов, бурение скважин на воду выполняется по технологии абиссинского колодца. Если коротко, то труба диаметром 32 мм с конусом на конце погружается до уровня грунтовых вод, впоследствии выкачиваемых из скважины поверхностным насосом.

Чтобы своими руками бурить на участке скважины и не применять специализированное оборудование, можно реализовать только 2 технологии: ударно-канатную и абиссинский колодец. О них мы и расскажем далее.

Несколько советов при бурении

Бурение скважины своими руками без использования профессионального оборудования — дело достаточно тяжелое. Кроме того, представляет собой некоторую опасность для мастера при бурении ударно-канатным способом. Поэтому желательно соблюдать такие меры безопасности и рекомендации:

  • Все оборудование для бурения ручным способом (тренога, лебедка, нарезной стакан, буровой шнек и пр.) должно быть проверено и отрегулировано по высоте, остроте, горизонтали и т.п.
  • Самостоятельное бурение скважины лучше проводить вдвоём, а то и втроём. Так работа будет продвигаться быстрее.
  • Для облегчения разработки грунта любым из способов можно смягчать землю водой. То есть, по мере углубления буровой самодельной установки можно подливать воду в скважину.
  • Обязательным условием при бурении ручным способом является монтаж обсадной трубы в скважину и фильтра.
  • И самое главное — обязательно сделайте анализ скважинной воды.

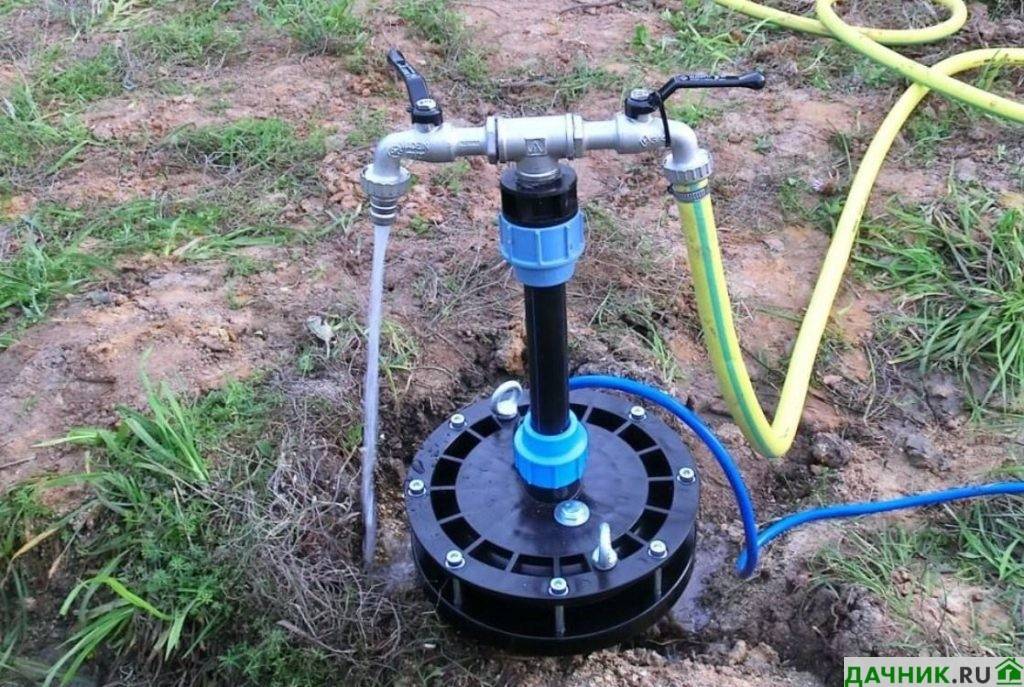

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

  • вибрационный насос;
  • обратный клапан, который устанавливается перед насосом;
  • емкость для воды;
  • поливочный шланг;
  • краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Где бурить

Чтобы затраты на буровые работы были минимальными, нужно определить место, где должна быть скважина. Для питьевых источников действует несколько правил:

  1. До ближайшего строения не менее 30 метров.
  2. От потенциальных источников загрязнений (дорога, выгребная яма, производственный цех и т.д.) не меньше 100 м.

Но и это не все, что нужно учитывать, когда требуется пробурить скважину на воду. Себестоимость и временные затраты напрямую зависят от глубины залегания грунтовых вод. Поэтому перед тем как бурить, нужно узнать, где вода подходит максимально близко к поверхности. Это можно сделать несколькими способами:

  1. Анализ растительности на участке. Определите, какие культуры произрастают массово. В интернете есть каталоги, в которых указана длина корневища. Это и есть глубина ближайшего пласта с водой.
  2. Рамки и маятники. Этот метод не отличается особой точностью, хотя сторожилы утверждают, что раньше место для колодца определяли именно так. Здесь нет никакой магии. Лозоходец следит за отклонениями рамки или маятника, и делает выводы.
  3. Геологическая разведка участка. Самый точный метод. Недостаток – необходимость тратить деньги на пробное бурение. Нужно нанять специалистов, которые изучат срез и определят, где вода подходит к поверхности земли на минимальное расстояние.

Но есть не менее эффективный способ – поговорить с соседями. Они расскажут, поднимается ли вода в период паводков, затапливает ли она подвалы. А если на смежном участке имеется колодец или скважина, можно ориентироваться на их глубину. Расхождения будут, но незначительные.

Вариант #2 — роторный способ бурения

При бурении глубоких скважин роторным способом применяется специальная бурильная труба, в полости которой погружают в скважину вращающийся вал, оборудованный наконечником – долотом. Нагрузка на долото создается воздействием гидравлической установки. Это самый распространенный метод бурения, с помощью которого достигается любая глубина скважины на воду. Для вымывания породы (грунта) из скважины применяется бурильный раствор, который подается в трубу двумя способами:

  • с помощью насоса закачивается внутрь бурильной трубы, после чего раствор с породой самотеком выходит наружу через затрубное пространство (прямая промывка);
  • самотеком попадает в затрубное пространство, а затем выкачивается раствор с породой из бурильной трубы с помощью насоса (обратная промывка).

Обратная промывка позволяет получить больший дебит скважины, так как удается более качественно вскрыть нужный водоносный горизонт. Однако данная технология требует привлечения сложнейшего оборудования, что сказывается на увеличении стоимости работ. Бурение, основанное на прямой промывке, дешевле, поэтому чаще всего владельцы частных домов заказывают данный вариант сооружения скважины для забора воды.

Артезианскую скважину вы сами вряд ли сделаете, такое бурение производится с помощью буровых машин специализированными компаниями

Способы бурения

Чтобы понять, как сделать скважину своими руками одному, ознакомимся со способами бурения, фото и видео инструкцией, что позволит выбрать оптимальный вариант.

Ударно-канатный

Такая конструкция оснащается грузом с большим весом (патрон) с желонкой. Оба элемента подвешивают на раме. В среднем патрон весит около 80 кг. В его нижней части устанавливают крепкие зубья в виде треугольников, которые фиксируются посредством сварки.

Суть бурения сводится к подниманию и сбрасыванию патрона на землю. В результате происходит разрыхление грунта. Затем рыхлую почву удаляют желонкой. Подъем и опускание патрона можно выполнять вручную либо с помощью электродвигателя. Второй вариант несколько облегчает процедуру бурения. Грунт для такой установки должен быть легким. Гораздо реже такой механизм используют на глиняных почвах.

Шнековый

Такой способ бурения во многом схож с применением обычного бура, который многими используется в домашнем хозяйстве. Однако отличительной особенностью рассматриваемой конструкции является силовая мощность.

Шнековая бурилка собирается из трубы сечением 100 мм, на которую сваркой фиксируют винтовые элементы. Диаметр витков составляет 200 мм. Для изготовления одного витка используется лист из металла в виде круга. На нем делают разрез, края сгибают в противоположные стороны. По мере погружения бура в землю его требуется удлинять.

При заглублении бура на 50-70 см его придется извлекать и очищать винты, поскольку бурение заметно усложняется.

Вынимают инструмент из земли с помощью лебедки, которую фиксируют на треноге. В рабочее положение шнековый бур приводится специальной ручкой, которую выполняют из трубы.

Роторный

Этот способ по сравнению с другими выделяется своей сложностью, но он более универсальный и эффективный. Измельчение грунта осуществляется коронкой. Она закрепляется на трубе, которую удлиняют во время бурения. Сама коронка может быть разной, что определяется типом грунта. В ходе бурения к земле прилагается воздействие в виде удара и вращения. Кроме этого, конструкция оснащается устройством подачи воды в саму скважину. Таким образом, размывается грунт, что позволяет быстрее погружать оборудование.
