Как сделать самодельную печь на отработке своими руками

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

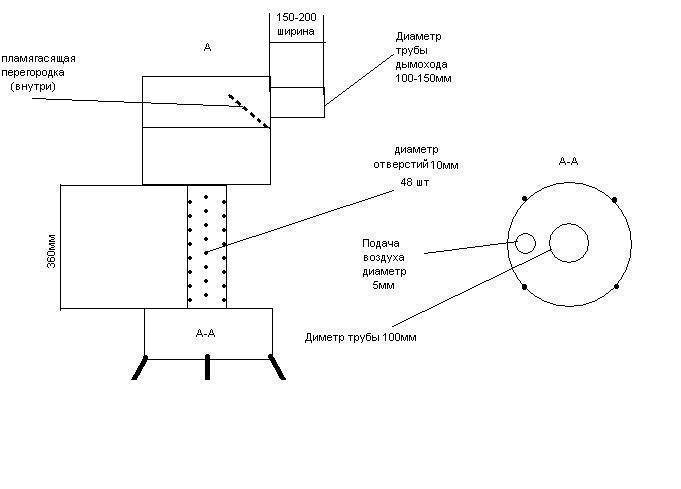

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Принцип работы горелок на отработке

Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту

Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур

При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.

Особенности технологии сжигания отработанных масел заключаются в следующем:

  • необходимость предварительной очистки отработки от механических загрязнителей;
  • разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
  • особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.

Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.

Принцип работы печи

Конструкция крайне простая – собрать ее своими руками можно буквально за один рабочий день. Весь агрегат состоит из двух резервуаров, которые соединены трубой. Она, в свою очередь, имеет перфорацию по всей длине.

Нижняя емкость предназначена непосредственно для отработки. Вы наливаете туда масло (в количестве 2/3 от общего объема) и разжигаете его. В результате отработка начинает гореть, выделяются пары, которые поднимаются по соединительной трубе в верхнюю камеру. Там уже происходит процесс горения этих паров, в результате чего выделяется огромное количество тепла. Кроме непосредственно обогрева, данную конструкцию можно приспособить и для приготовления еды. Достаточно приварить небольшую пластину, либо же использовать верхний элемент без каких-либо модификаций. Сверху находится отверстие для дымохода. Чтобы обеспечить хорошую тягу, его длина должна быть как можно большей – желательно не менее 4-5 метров.

Но, несмотря на все достоинства данного вида печей, далеко не во всех случаях есть необходимость отапливать помещение маслом. Плюс ко всему, не у всех имеется отработка в нужных количествах, те же банальные дрова найти в разы легче, чем очищенное масло, готовое к розжигу в печи.

Как разжигать и останавливать печь

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона. Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно. Печка постепенно войдет в рабочий режим

Периодически следите за уровнем отработки в поддоне

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Технологии применения

Существуют различные технологии, позволяющие использовать отработанное масло:

  • тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
  • разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
  • непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.

Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.

Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.

Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Основные материалы и инструменты

Когда планируется изготавливать котел на отработке, печь, подготавливают всё необходимое. В большинстве конструкций используются одинаковые материалы, инструменты:

баллон емкостью от 50 л: важно удостовериться, что тара пустая, нужно открыть кран и дождаться, когда завершится шипение, делать это следует на улице, что позволит создать безопасные условия, кроме того, на открытом пространстве процесс выхода газа будет происходить быстрее;
труба из нержавеющей стали – диаметром от 10 см, с ее помощью организуется отведение летучих веществ, рекомендуемая длина – 2-4 м;
металлический уголок, для увеличения срока службы масляного котла следует использовать детали из нержавеющей стали;
стальной лист;
шланг для топлива;
хомуты для фиксации;
вентиль;
сварочный аппарат;
болгарка;
резак по металлу;
электродрель;
наждачная бумага и металлическая щетка для зачистки швов.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

  • несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
  • кронштейны для крепления колен трубы,
  • сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов

Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Капельная подача масла

Самой большой проблемой при создании отопительных приборов с плазменной чашей своими руками является обеспечение подачи отработки капельным методом.

Изначально должен быть обеспечен необходимый уровень фильтрации отработки. Чтобы сделать это, на конец шланга, опущенного в масло, нужно надеть фильтр. Лучше всего подойдет автомобильный фильтр полной фильтрации. Фильтры частичной фильтрации лучше не использовать.

Его необходимо будет заменять, по крайней мере, каждый месяц. По факту же частота замены фильтра зависит от качества и объема в нем различных примесей. Если топливопроводом будет служить не трубка, как на чертежах, а обычный шланг, то возникнет проблема со стыковкой фильтра, так как на нем расположена металлическая резьба, и при применении шланга ее будет некуда накручивать. Если нашелся маслостойкий шланг подходящего диаметра, но его длина очень коротка, можно модернизировать его своими руками — надеть на фильтр этот шланг, а затем при помощи штуцера состыковать его уже с обычным шлангом.
