Плинтусное отопление: стоит или нет?
Наш, естественно субъективный, ответ – нет, не стоит. Несмотря на все якобы преимущества плинтусных батарей отопления, данный вид обогрева даже рядом не стоит с обычным водяным отоплением с навесными радиаторами. Плинтусное отопление даже до теплого пола по характеристикам не дотягивает. Что нам обещают:
- экономичность;
- эстетику;
- сухие стены без плесени;
- отсутствие пыли (в случае с лучевым плинтусным отоплением);
- равномерность прогрева воздуха.
Теперь конструктивно по каждому пункту. В чем же интересно экономичность? Цена плинтусного отопления будет выше в пятнадцать, а то и двадцать раз. Вдумайтесь в эти цифры. Сколько потребуется времени, чтобы эта разница отбилась, да и за счет чего это произойдет? Ответа нет.
С эстетикой не поспоришь, да действительно красиво, когда не видно батарей. Вот только при таком раскладе нежелательно ставить мебель вдоль стен, так как она будет препятствовать теплообмену. Но это, наверное, не проблема. Ведь если вы ставите плинтусное отопление, значит, предполагается минимум предметов в помещении, чтобы можно было оценить тот объём свободного пространства без труб и батарей.
С плесенью надо бороться методом утепления стен изнутри или снаружи, необязательно для этого переделывать систему отопления. А про пыль уже было сказано выше – обычный маркетинговый ход. Равномерность прогрева не так важна, как ее преподносят. Если помещение обогревается теплым полом, то тут, вообще, все складывается как нельзя лучше. Ногам тепло – голове немного (на пару градусов) холоднее. Все как в пословице: «Держи ноги в тепле, голову в холоде, а живот в голоде».
Ну и наконец, самое главное. Плинтусное отопление в условиях суровых русских зим просто не может использоваться как основной метод обогрева. Увы, но это так. Кроме этого, без утепления стен вы будете греть улицу. Что мы получаем в итоге? Само оборудование стоит дорого, надо утепляться, постоянно чистить ребристые радиаторы от пыли и при этом мёрзнуть зимой. Лучшего не пожелаешь. Поэтому конвекторы отопления электрические плинтусные еще можно использовать в качестве дополнительного обогрева. Тем более что они мобильные. Монтаж стационарных лучевых плинтусных систем в современных реалиях не несет никакой выгоды, одни расходы. Возможно, поэтому они столь непопулярны среди населения.
Установка электрического теплого плинтуса своими руками
Установка теплых плинтусов, работающих от электроэнергии, имеет свои особенности и требует принятия во внимания совсем других факторов. Так как они работают от сети, а не за счет подачи теплоносителя, требуется установка распределительного электрощита, а не коллектора. Если вы производите установку такой системы не в одной, а в нескольких комнатах, то к каждому помещению должен быть проведен индивидуальный контур, оснащенный отдельным автоматом.

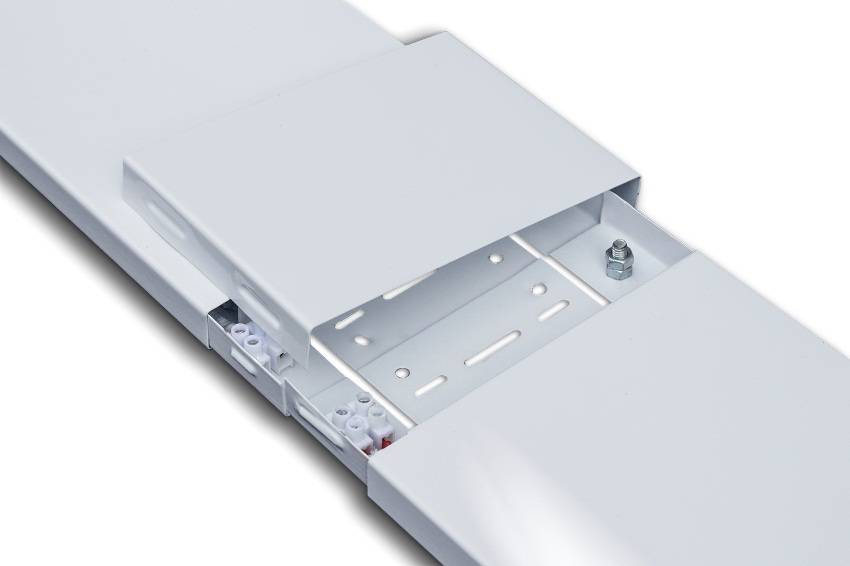

Алюминиевый корпус для монтажа электрического тепло плинтуса
Вместо того чтобы прокладывать трубы, вам предстоит проложить электропровода. Для того чтобы избежать неисправностей, обязательно убедитесь в том, что они имеют подходящее сечение. В противном случае они просто не выдержат подаваемую нагрузку. Для того чтобы увеличить их срок службы и обеспечить надежную защиту для них, можно использовать гибкие пластиковые трубы, если речь идет о работах по черновому полу. Другой вариант – проложить кабели вдоль стены, используя для фиксации специальные скобы.
Управление температурными режимами осуществляется при помощи термостата. На каждую комнату должно быть установлено отдельное устройство. На первый взгляд может показаться, что это повлечет за собой лишь дополнительные расходы. Но в реальности раздельная регулировка поможет вам экономить, подбирая оптимальный температурный режим для каждого помещения отдельно, экономя электроэнергию.
Для того чтобы провести установку самостоятельно, не прибегая к помощи специалистов, вам необходимо:
- обеспечить теплоизоляцию, проложив специальный материал на стене там, где будет размещен плинтус;
- прикрутить основание плинтуса с теплообменниками;
- соединить всё электрическими проводами;
- установить на место лицевые панели плинтуса;
- соединить контур с распределительным щитком и термостатом.
Крепление внешней декоративной панели электро плинтуса
Перед тем как осуществить проверку, обязательно еще раз убедитесь, что все соединения сделаны должным образом, что нигде нет неизолированных проводников и т.д. Если визуально всё в порядке, можно запускать систему для проверки.
Как видно, самостоятельно установить электрический тепло плинтус значительно проще, чем водяной. Самое главное – не забудьте обесточить систему перед тем, как приступать к каким-либо работам. Также категорически запрещено включать подачу тока до того момента, пока все работы не будут завершены, а контакты заизолированы. И конечно же не забывайте об остальных правилах безопасности, соблюдение которых обязательно при работе с электричеством.
Разбираем виды коробов и декоративных накладок
Одним из наиболее популярных способов как спрятать трубы отопления в частном доме выступает метод установки накладных коробов и декоративных накладок. Этот метод обеспечивает визуальное закрытие трубопроводов без проведения работ, связанных с переносом самих труб. Кроме того, не требуется нарушать целостность стен, в них не долбятся каналы для прокладки магистрали. Этот метод хорош тем, что для его осуществления нет необходимости согласовывать с обслуживающими организациями разрешения на проведения работ. Вместе с тем выбрать ту или иную технологию работ диктует целесообразность и эстетичность готовой композиции.
Для того чтобы спрятать трубы отопления при помощи коробов или декоративных накладок на практике используется 5 основных вариантов:
- Перфорированные накладные короба;
- Металлические короба и накладки;
- Плинтусные модели коробов;
- Гипсокартонные конструкции;
- Пластиковые туннели и короба.
В качестве дополнительных видов отделки могут применяться:
- Деревянные конструкции;
- Картонные накладные элементы;
Выбирая метод как спрятать трубы в частном доме необходимо взять во внимание тот факт, что при этом старая разводка труб отопления остается без изменения и поэтому необходимо, прежде чем устанавливать экраны и короба провести подготовку поверхностей труб, устранить ржавчину и провести окрашивание поверхности. Предлагаемые технологии подразумевают установку декоративных панелей полностью закрывающие наглухо трубы или проведения монтажа конструкции таким образом, чтобы был доступ к запорной арматуре через люки и технологические отверстия. Предлагаемые технологии подразумевают установку декоративных панелей полностью закрывающие наглухо трубы или проведения монтажа конструкции таким образом, чтобы был доступ к запорной арматуре через люки и технологические отверстия
Предлагаемые технологии подразумевают установку декоративных панелей полностью закрывающие наглухо трубы или проведения монтажа конструкции таким образом, чтобы был доступ к запорной арматуре через люки и технологические отверстия.
Гипсокартонные конструкции
Самым простым и технологически доступным методом как спрятать трубы отопления выступает установка гипсокартонной конструкции. Это на сегодняшний день самая универсальная технология. Полосы гипсокартона крепятся к деревянным рейкам или металлическому профилю конструкции закрывающей трубы. Это могут быть вертикальные, горизонтальные или сложной формы короба, благо гипсокартон может позволить выполнить буквально все варианты. К тому же это универсальный материал, после дальнейшей обработки на него можно нанести шпаклевку и в дальнейшем использовать практически все отделочные материалы – от виниловых обоев и до керамической плитки. Еще одним плюсом гипсокартона выступает возможность установки в коробке ревизионных люков, что очень удобно для того чтобы спрятать приборы учета, краны, и другую аппаратуру.
Металлические короба и накладки
Металлические короба и накладки пока нашли небольшое применение и в основном используются для декорирования больших общественных помещений. В частном доме или квартире удобнее использовать панели и короба из перфорированного металла. Для этого подойдут панели из анодированного алюминия, нержавеющей стали или панели, покрытые порошковой краской. Минусом этого вида отделочного материала заключается его дороговизна и необходимость учитывать декоративные свойства в оформлении
Такой яркий материал, как блестящая нержавеющая сталь будет сильно привлекать к себе внимание, поэтому интерьер с таким элементом необходимо оформлять с особой тщательностью
Пластиковые конструкции
Пластик нашел применение сразу в нескольких вариантах отделочных материалов способных помочь решить проблему как задекорировать трубу отопления. В этом деле можно использовать пластиковую вагонку для постройки короба, готовые пластиковые короба для прокладки кабельных линий и линий связи, декоративные пластиковые плинтусные конструкции.
Для пластиковой вагонки используется так же как и для гипсокартона основа в виде каркаса. Обычно каркас изготавливается из деревянных реек. Металлические конструкции используются для помещений с повышенной влажностью, например, для ванных и санузлов. Панели можно разместить вертикально или горизонтально. Для того чтобы панели были оформлены привлекательно можно подобрать вагонку не только с принтом, но и с необычной фактурой поверхности, например, имитирующей поверхность дерева или ткани.
Плинтусное отопление и что это такое?
Плинтусной системой отопления называют отопительные приборы, которые в высоту не превышают 140 мм, а их толщина не больше 30 мм. Конструкция устанавливается над полом у стен по периметру комнаты.
Греющие плинтусы делают из меди, алюминия и латуни – материалов с высокой теплопроводностью. Внутри алюминиевого корпуса находится нагревательный элемент, состоящий из пары медных трубок с нанизанными на них пластинами из латуни, меди или алюминия.
Область применения
Плинтусный радиатор отопления предназначен для обогрева жилых помещений в многоквартирном или частном доме. Однако приборы подходят только для отопления комнат высотой не больше 4-х метров, поэтому в общественных заведениях они практически не используются. Исключение составляют детские дошкольные учреждения и гостиницы.
Преимущества и недостатки
Плинтусное отопление обладает следующими преимуществами:
- Благодаря принципам конвекции тепловые восходящие потоки хорошо прогревают воздух внизу и в средней части комнаты. Немного выше (на уровне головы человека) воздух будет чуть прохладней. Формирующийся микроклимат полезен для людей – человек будет ходить по теплому полу, сможет дышать прохладным воздухом. Самая комфортная зона для человека формируется на высоте полутора метров.
- Внешняя привлекательность – дополнительное преимущество отопительного оборудования. Корпус компактного прибора полностью скрывает непривлекательные отопительные коммуникации.
- Термоплинтусы считаются экономичным оборудованием, потому что на протяжении отопительного сезона работают в целом по 6-8 ч в сутки.
- Агрегат не создает такие активные конвекционные потоки, как традиционные радиаторы, поэтому в помещении циркулирует мало пыли, что очень полезно для здоровья людей.
- Плинтусное отопление можно использовать в помещениях высотой до 400 см.
- Все нагревательные элементы надежно закрыты, поэтому термоплинтус является безопасным прибором.
- Благодаря равномерному распределению нагретого воздуха в помещении углы не отсыревают, и в них не образуется плесень.
- За счет компактных размеров радиатора он не мешает расстановке мебели в помещении. При необходимости термоплинтус можно установить вокруг встроенного шкафа.
- Ассортимент расцветок и конфигурация отопительного прибора разнообразные. Корпус можно перекрашивать в нужный цвет.
- Термоплинтусы не пересушивают воздух в комнате, формируют благоприятный для человека микроклимат.
Недостатки плинтусного отопления заключаются в том, что после расстановки шкафов циркуляция воздуха в помещении ухудшается, а установить плинтус перед мебелью не получится. Термоплинтусы довольно дорогие, потому что изготавливаются из дорогостоящих металлов. Установку придется заказать у профессионалов, поэтому она тоже будет стоить немало. Отопительные системы из водяных теплых плинтусов самые дорогие. При протекании труб на стенах появятся пятна и разводы.
Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа
Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.
Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору .
Плинтусный электрический конвектор Techno
Устройство
Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.
Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.
В сравнении с обычными электрическими конвекторами , которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.
Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:
- Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
- Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.
Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.
Плинтусный конвектор сконструирован из:
- пластины из металла, она крепится к стене на расстоянии 1,5 см;
- двух труб, предназначенных для нагрева;
- соединительных элементов и креплений, которые располагаются в углах помещения;
- внешней фасадной части.
Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.
Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:
- площадь помещения;
- длина конвектора ;
- мощность;
- климат местности, в которой вы проживаете.
Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2
Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:
- вес;
- размер;
- мощность прибора;
- устройство теплообменника;
- присутствует ли электронный термостат , который позволяет поддерживать температурный режим с максимальной точностью;
- оборудован ли встроенным стабилизатором электрического напряжения.
Достоинства и недостатки
Плинтусный электрический конвектор Мегадор
Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:
- Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
- Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
- Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.
Однако при наличии явных плюсов, выделяются и некоторые недостатки:
- в большинстве своем плинтусные электрические конвекторы дорого стоят;
- обладают невысокой мощностью.
Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.
Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:
- В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
- На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
- Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
- Устанавливается терморегулятор, к нему впоследствии подключается вся система.
- Когда монтаж завершен, обязательно проверьте всю систему.
- И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.
В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.
Производители
Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.
Виды греющих плинтусов
Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

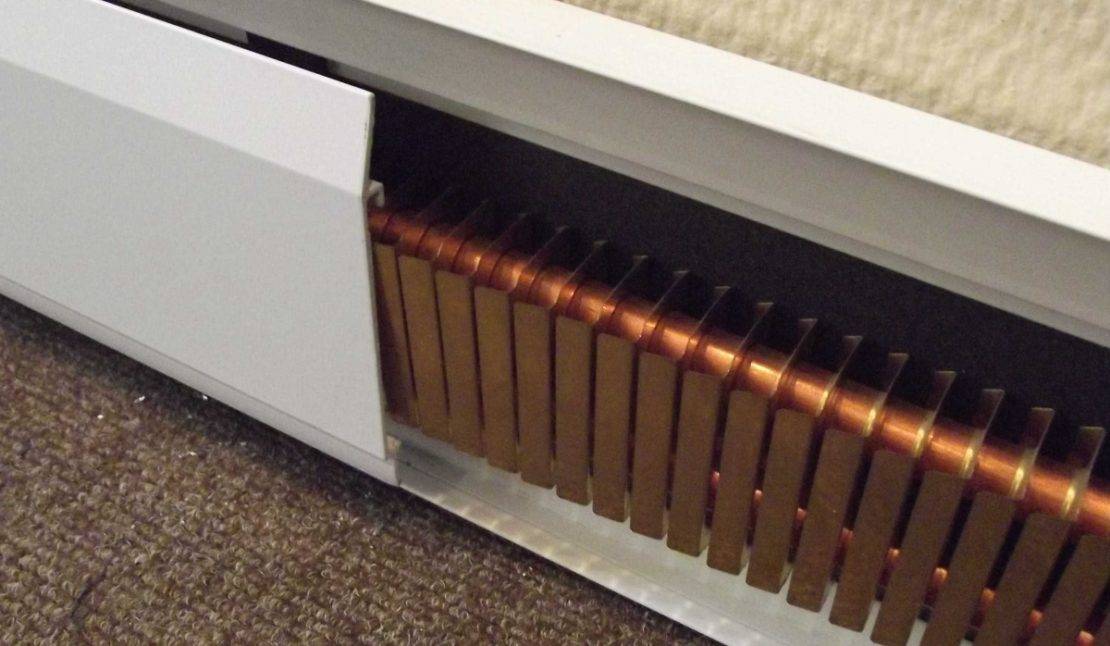

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

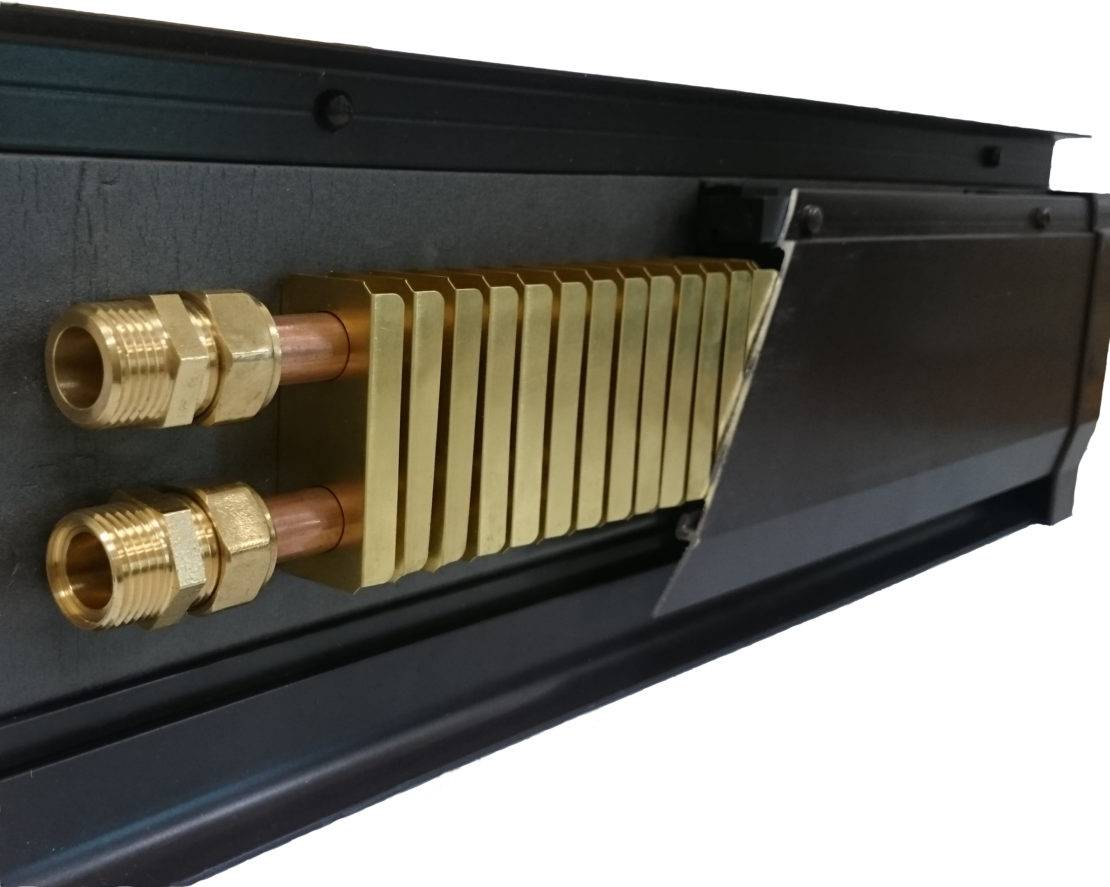

Устройство отопления с водяным теплым плинтусом
Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.
Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя
Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого
Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры
Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.
Способ подключения
Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.
Лучевая схема подключения выглядит примерно так
Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.
Особенности монтажа
При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.
В смонтированном состоянии очень привлекательно
Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.
Электрический теплый плинтус
Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.
Общее устройство греющего плинтуса
Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.
Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.
Принцип работы плинтусного обогрева
Принцип действия плинтусных обогревателей во многом отличен от стандартных батарей, нагревающих воздух в помещении, благодаря, хорошо разогретому заключенному в них теплоносителю. Плинтусные радиаторы работают из-за наличия эффекта «прилипания» теплого воздуха к ближайшей поверхности, в нашем случае — к стене.
Радиаторы располагаются по всему контуру комнаты либо лишь на некоторых зонах, но в любом случае по длине стен. ТЭНы упрятаны в негерметичные короба, имеющие внизу и вверху по две щели. В короб воздух просачивается через ближнюю к полу щель, прогревается до установленной температуры, но не распределяется в стороны, а распространяется по стене вверх. То есть, сразу нагревается не весь воздух в комнате, а лишь небольшая площадь стены около плинтуса. Затем тепло от стен поступает в воздух и обеспечивает равномерный обогрев всего помещения.
Принцип обогрева помещения при помощи плинтусного радиатора
Каждый из элементов плинтусной батареи должен обладать высокими показателями теплопроводности, а потому для их изготовления в большинстве случаев применяются медь и алюминий. Нагревать плинтусные радиаторы до максимальной температуры не имеет смысла — достаточно температуры 40°С. При таком нагреве температура поверхности стены оказывается на 2-4 градуса ниже, то есть полностью безопасна для детей и домашних животных.
Типы плинтусного отопления
Плинтусное отопление подразделяется на водяное и электрическое. Соответственно, водяные системы работают на основе газовых или любых других котлов. Электрические системы строятся на основе плинтусных электрических конвекторов.
Водяные системы
Водяные отопительные системы строятся на основе описанных выше радиаторов, изготовленных из цветных металлов. По ним циркулирует горячий теплоноситель, подготавливаемый отопительным котлом или получаемый из центральной системы отопления.
Водяное плинтусное отопление может использоваться для обогрева помещений любого назначения – это могут быть залы, коридоры, кухонные помещения, детские, гостиные, торговые залы и многое другое. Кроме того, оно хорошо подходит для использования в помещениях с панорамным остеклением – плинтусные радиаторы предотвратят проникновение холода, защитят от образования конденсата.
Система отопления «теплый плинтус» рекомендована к монтажу в индивидуальных домовладениях. А вот ее применение с централизованной подачей теплоносителя может привести к аварии – плинтусный обогрев не переносит гидроударов. Некоторые специалисты рекомендуют использовать промежуточный теплообменник, но в этом случае будут наблюдаться определенные тепловые потери.
Водяная плинтусная система отопления состоит из следующих частей:
- Радиаторы – они представляют собой миниатюрные конвекторы, изготовленные из цветного металла. Именно они и являются источниками тепла для обогрева комнат;
- Защитные короба – ими закрываются сами радиаторы и трубы;
- Трубы – в большинстве случаев тут используются металлопластиковые трубы, как более стойкие к давлению и к высокой температуре.
Монтаж водяной плинтусной системы отопления выполняется таким образом, что она не образует полное кольцо по всему дому – это вызвало бы неравномерный обогрев. Поэтому чаще всего практикуется создание отдельных направлений для каждой комнаты. Для этого в отопительной системе монтируются распределительные коллекторы, к которым подводится теплоноситель от котла.
Главным плюсом от использования распределительного коллектора является легкость в проведении ремонтных работ в случае аварии. Также он позволит отрегулировать температуру по каждому направлению в отдельности.
Электрические системы
Электрическое плинтусное отопление ориентировано на использование в зданиях, не подключенных к газовым магистралям. Оно подразумевает использование малогабаритных конвекторов, питание которых осуществляется от электросети. По своей конструкции они похожи на водяные радиаторы, только вместо трубок с горячим теплоносителем здесь применяются мощные ТЭНы.
Электроэнергия в нашей стране стоит довольно дорого, поэтому применение электрического отопления может привести к большим расходам. Но во многих случаях оно остается единственным доступным способом обогрева.
Как и в водяных системах, в электрическом отоплении желательно использовать схему с несколькими отдельными направлениями. То есть, каждое помещение питается от отдельного электрического кабеля. В здании устанавливается специальный электрощит, в котором монтируются автоматы защиты. Отсюда кабели расходятся по помещениям. Если какая-то комната не используется, ее можно отключить – тем самым обеспечивается экономия электроэнергии.
Электрические конвекторы работают по тому же самому принципу, что и водяные – они производят нагретый воздух, который как бы «прилипает» к стенкам и отправляется вверх. В это же время в оборудование засасываются холодные воздушные массы, проходящие очередную ступень нагрева. Спустя некоторое время, в комнате станет ощутимо теплее.
Основные преимущества электрического плинтусного отопления над водяными системами:
- Повышенная надежность – использование современных ТЭНов позволяет гарантировать срок службы до 20-25 лет, в то время как для водяных приборов этот срок составляет около 10 лет;
- Нет теплоносителя – а значит, нет риска затопить соседей;
- Более легкий монтаж – проложить кабель значительно легче, чем возиться с трубами.
Главным недостатком любого электроотопления является его прожорливость в плане потребления электроэнергии – в совокупности с тарифами на электричество, расходы будут высокими.
Водяные плинтусы
Теплый плинтус, водяной – это оборудование, похожее по своей конструкции на самые обыкновенные радиаторы. Наиболее ближними их родственниками являются внутрипольные конвекторы, отличающиеся схожими размерами. Основой водяных моделей являются алюминиевые излучающие пластины, сквозь которые проходят медные трубки. Применение цветных металлов позволяет наделить оборудование максимальной эффективностью и высокой тепловой мощностью.
К водяным теплым плинтусам необходимо подводить трубы от центрального котла или теплообменника.
Обогревающий элемент в виде медно-алюминиевого модуля крепится на основании теплого плинтуса. По одной трубке происходит подача теплоносителя, а по другой он возвращается к ближайшему коллектору. Конвекторы объединяются в контуры (направления), по одному-два контура на каждое помещение. Максимальная рекомендованная длина каждого направления – 15 метров. В противном случае эффективность обогрева упадет.
Внутренняя начинка водяных теплых плинтусов, как и электрических, закрывается декоративной крышкой. А для того чтобы предотвратить тепловые потери, между радиаторами и стенами прокладывается слой теплоизоляции.
Отдельные плинтусные конвекторы соединяются между собой пластиковыми или металлопластиковыми трубами, прямыми или изогнутыми. Также допускается использование любых металлических соединителей. Каждый контур подключается к коллектору – распределительному устройству с отдельным краном на каждое направление. Преимущества этой схемы:
- Возможность раздельной регулировки температуры в каждом контуре;
- Легкость в проведении ремонтных и обслуживающих работ;
- Возможность экономии ресурсов за счет отключения ненужных контуров.
Дополнительно в систему могут устанавливаться спускники воздуха и термостатические клапаны. Температура теплоносителя составляет от +50 до +85 градусов (максимальный показатель для некоторых моделей составляет +110 градусов), давление – не более трех атмосфер. Тепловая мощность варьируется от 200 до 800 Вт на один погонный метр.
Вы сможете использовать плинтусное отопление в офисных зданиях и многоквартирных домах, установив промежуточный теплообменник.
Обратите внимание, что водяные теплые плинтусы боятся гидравлических ударов (здесь выигрывают электрические модели, которым не нужен теплоноситель). Поэтому возможность их использования в системах централизованного отопления ограничена. Если же очень хочется получить в свое распоряжение компактное отопительное оборудование, следует купить специальный теплообменник – он станет промежуточным звеном между внешней и внутренней системами отопления
Если же очень хочется получить в свое распоряжение компактное отопительное оборудование, следует купить специальный теплообменник – он станет промежуточным звеном между внешней и внутренней системами отопления.
Если в централизованной системе отопления возникнет гидроудар, его примет на себя теплообменник – плинтусные радиаторы останутся целыми. Кроме того, применение теплообменника защитит оборудование от агрессивного теплоносителя. Единственный минус – использование промежуточного обменника чревато некоторыми тепловыми потерями.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
