Как сделать подключение теплого пола к котлу – пошаговое руководство

Комплектующие для работы

  • газовый котел;
  • коллекторная установка;
  • автоматическая система для регулировки режимов;
  • насосная система;
  • запорная арматура;
  • фитинги;
  • напольная система мини-трубопровода для укладывания на черновой пол;
  • главный трубопровод для создания разводки носителя тепла по всем жилым комнатам.

Как выбрать газовый котел для теплого пола

Газовые котлы подразделяются на группы.

По способу установки существуют:

  1. Настенные котлы — вешаются на стену, при этом стена должна быть достаточно прочной и крепкой, поскольку вес котла немаленький. Применяются в основном для отопительной системы дома с небольшой площадью, от 230 до 360 м2.
  2. Напольные — преимущество этой системы в том, что она устанавливается на поверхность пола, исключая при этом дополнительную нагрузку на стену. Подходят для использования в каркасных домах, где стены не особо прочные. Они подойдут для обогрева дома с большой площадью ввиду своих крупных габаритов.

По числу контуров:

  1. Одноконтурные — применяются для работы с одной линией системы отопления.
  2. Двухконтурные — служат источником питания системы отопления и как источник подогрева горячей воды, которая используется в бытовых целях. Следует учитывать, что работа одновременно в двух режимах невозможна. Когда вода нагревается, отопление отключается.

По теплообменному материалу:

  1. Сталь — материал относится к бюджетным. Не отличается большим сроком эксплуатации, потому что под действием температур происходит его быстрое изнашивание и растрескивание. Также материал ржавеет в течение короткого времени, несмотря на нанесение на него различных средств от коррозии.
  2. Нержавеющая сталь — один из дорогих материалов, который нечасто можно встретить в продаже. Характеристика материала хорошая, т.к. сочетает в себе лучшие показатели устройств из чугуна и стали.
  3. Чугун — обладает высокой устойчивостью к коррозийным процессам, преимуществами являются прочность и долгий срок службы. При установке такого устройства требуется контроль равномерности нагревания, т.к. разная температура на разных участках может привести к появлению трещин. Недостатком является высокая хрупкость материала.
  4. Медь — чаще применяется при монтаже котла на поверхность стены, обладает устойчивостью к коррозийным процессам, небольшим весом. С таким материалом котел получается малой инертности, а это позволяет быстро регулировать режим его работы.

По типу топки или сгоральной камеры:

  1. Открытый тип — процессы горения осуществляются при помощи воздуха, который поступает по каналам, для этого разработанным. При установке такой системы необходим свободный доступ воздуха и помещение, которое будет специально для этого предназначено. Стоимость такого вида котла невысокая.
  2. Закрытый тип или турбинный — по стоимости намного дороже открытого типа, чаще применяется в домах с небольшой площадью, таких как каркасные, поскольку не требует для установки отдельного помещения.

Для ликвидации дыма применяются дымоходы вертикального типа. Если использовать горизонтальный, нужен дополнительный вентилятор, который будет подавать свежий воздух, при помощи которого осуществляется процесс горения. Турбирование или подача потока воздуха для увеличения интенсивности процесса горения — это функция, которая присутствует почти во всех газовых котлах нового поколения. В выборе котла поможет ознакомление с его техническими характеристиками, так получится узнать все преимущества, возможности и недостатки.

В первую очередь при выборе следует обратить внимание на мощность котла, типы камер сгорания, количество контуров, объем топлива. Также надо принимать во внимание количество расходуемой воды, возможности ее нагрева (средний показатель составляет 2.5-15 л/мин.)

КПД должен составлять примерно 90-95%.

Затем следует выбрать нагреватель воды для системы теплого пола. При расчете мощности нужно ориентироваться на показатель среднего значения, это примерно 1 кВт на 10-12 м2 всей занимаемой площади. Желательно предпочесть такой вид, где есть возможность регулировать режим работы котла. Предпочтительнее остановить выбор на системе с плавной регулировкой. Число контуров и тип монтажа должны максимально подходить к требованиям помещения.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Подключение пола с подогревом к навесному котлу (обычная схема)

Это пол с подогревом без смесительного узла.

У нас есть навесной котел, газовый или электрический, и необходимо присоединить пол с подогревом, смонтированный исключительно на одном этаже, и есть один коллектор.

Упрощенный вариант – присоединить прямо коллектор к котлу:

Многие так и выполняют, т. к. в самом котле есть циркулярный насос и температурный регулятор. На котле выставляется необходимая температура и – все, проблем нет. Насос котла «продавит» пол с подогревом площадью до 150 м2. Вспомните только во время монтажа про необходимость вентилей на подающей трубе и на обратке перед котлом и перед коллектором. Ну и магистраль от котла к коллектору лучше выполнить из 32-й трубы.

Особенности подключения водяного теплого пола

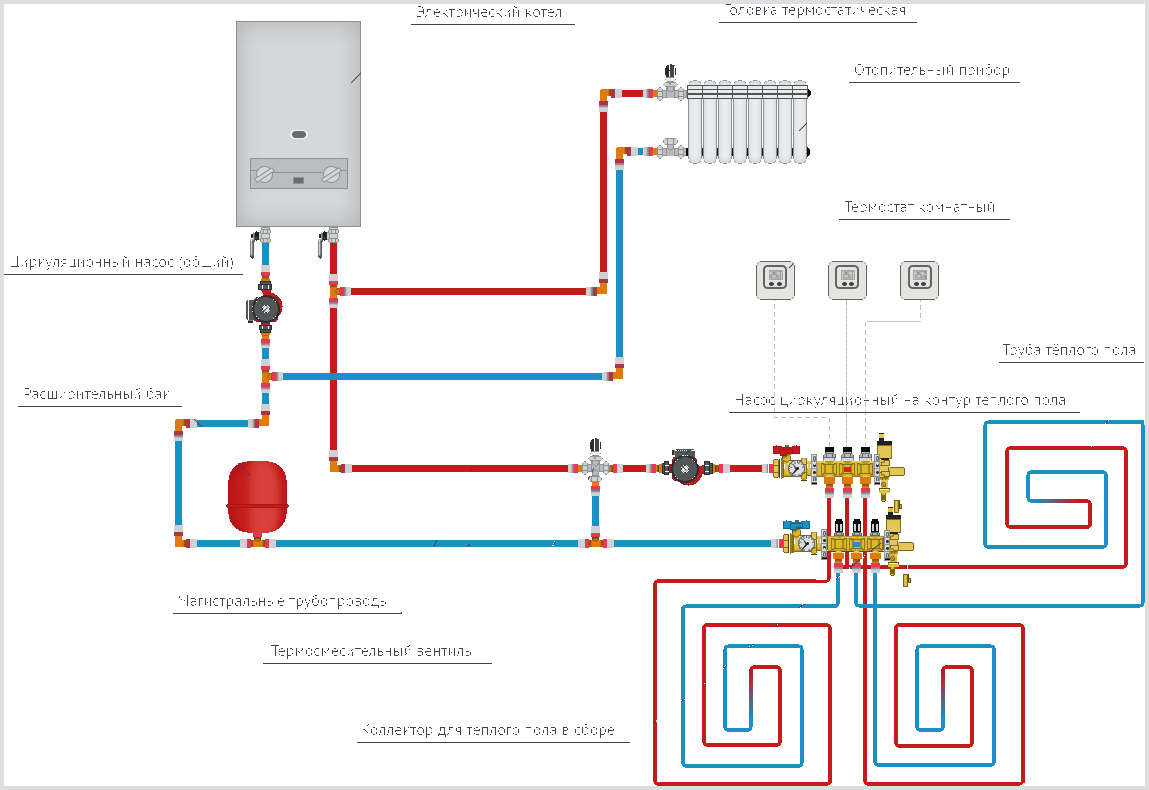

Схема подключения водяного теплого пола

Водяной теплый пол (ВТП) — это замкнутый трубопровод, по которому циркулирует теплоноситель (как правило, обычная горячая вода). Этот трубопровод уложен в определенном порядке на поверхность чернового пола так, что тепловая энергия, которую он отдает, оказывается равномерно распределена по всей площади.

При этом, температура теплоносителя не может быть такой же, как в радиаторной системе. Это создаст в помещении невыносимые условия, а по полу будет невозможно ходить босиком. ВТП относят к низкотемпературным отопительным системам, где необходимо ограничивать степень нагрева теплоносителя.

Для регулировки режима работы теплого пола используются разные способы. В основном, используются узлы смешивания, где с помощью 3-ходового крана производится подмешивание остывшей обратки к прямому потоку. Это один из самых популярных способов, обеспечивающий эффективный результат и позволяющий регулировать нагрев автоматически.

Кроме этого, существует более простой способ подключения, с подачей в систему уже подготовленного теплоносителя с заданной температурой. Как правило, этот вариант используют в частных домах, а жидкость подготавливают в собственном котле. Этот вариант сложнее в регулировке, но для многих пользователей он представляется более надежным и удобным.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

Отдельные требования по параметрам газового оборудования

Отопление с помощью природных ресурсов придется выбирать правильно. Только в этом случае удается избежать ненужных негативных эмоций, траты времени, потери денежных средств.

Все требования установлены государственными стандартами. Их значение строго и неизменно. Привязка напрямую к площади обусловлена техническими возможностями. Которые:

  1. 60 кВт. Подходит для 2 метровых потолков. Помещение имеет 8 кубических метров объема воздуха;
  2. котельная вентилируется через трехкратный воздухообмен. Горение забирает себе кислород из отдельного источника. Кухонное окно с форточкой. Поток воздуха стабильный в обоих случаях;
  3. между креплениями и самим оборудованием находится защитный слой. Обычно это лист металла. Его роль недопущение возгорания при повышении температуры во время функционирования;
  4. отступ до стены не менее 3 см. Лицевая сторона котла позволяет его обслуживать на одном квадратном метре. С боков расстояние от агрегата минимум 60 см;
  5. горизонтальная подводка к дымоходу не более 3 метров. Диаметр используемых труб одинаковый с отопителем. Лучше даже подключить большее значение. Тогда вытяжка жестче.

По сути, подобные требования проверяются компанией, поставляющей газ в дом/сооружение. Она же разрешает присоединение подобного аппарата к общей магистрали. В случае газгольдера владельцы помещения проверяют себя сами. Но стоит помнить, что на кону их собственные жизни.

Конкретных указанный для обвязки нет. Газовый котел подключается к системе отопления пола с последующим функционированием. Обеспечение эффективной работы сопоставляется с комфортными условиями проживания. Неправильное соединение скажется на всем остальном доме.

Владельцы сами заинтересованы в грамотном подключении проверкой каждого параметра. Лучше на подготовительном этапе разместить все аспекты на плане. Потом проще проверять.

Схемы подсоединения полов с подогревом к газовому оборудованию

Прежде чем подсоединять пол с подогревом к коллектору, необходимо найти хорошее место для него. К такому элементу должны беспрепятственно подводиться подающие и обратные трубы контуров всех подключаемых систем. Перед этим на коллекторы следует установить запорные вентили. В конструкцию вентиля входит термометр для хорошего контроля за температурой в каждом из контуров.

Кладут «полы с подогревом» в большинстве случаев по спирали, начиная от центра комнаты.

Для комфорта и быстроты сборки коллекторной установки можно приобрести готовый комплект со всеми нужными составляющими. Такой коллектор даст вам возможность выключить один из контуров для работ по ремонту, тогда как другие будут продолжать работу.

Все детали системы между собой соединяются соединители компрессионные. Провод труб системы «пол с подогревом» с коллектором совмещается при помощи специализированных крепежей, в их состав входит: зажимное кольцо, опорная втулка и латунная гайка.

В коллекторную систему обязаны входить такие элементы:

  • трехходовый водопроводный кран;
  • запорные вентили;
  • кран для слива;
  • циркулярный насос;
  • кран Маевского.

Краны запорного типа порой заменяют термостатическими регулировочными вентилями. Они имеют термобаллон с парафином, благодаря которому регулируют способность пропуска вентиля.

Узнайте тут, как присоединить терморегулятор к котлу на газу?

Трехходовый водопроводный кран и циркулярный насос являют собой насосно-смесительный узел, нужный для подачи остывшего носителя тепла из обратки в горячую воду подающего трубопровода. Аналогичным образом, уменьшается температура безмерно горячего носителя тепла, и он становится пригодным что бы поступить в низкотемпературную систему отопления.

Иная схема подразумевает применение заместь насосно-смесительного узла только трехходовый водопроводный кран. Он исполняет схожую функцию без насоса. Трехходовый водопроводный кран ставится на выходе обратки «пола с подогревом» из коллектра и на пути подачи носителя тепла в систему «гидравлический пол». Этот компонент имеет три расширения: через боковые отверстия проходит жидкость на подачу в «пол с подогревом», а в третье заходит остывший тепловой носитель из обратки. В водопроводном кране два водного потока перемешиваются, и на подачу к подогревательной системе полов идет уже жидкость с температурой 40-50°C.

К коллектору с одной стороны подводят магистрали из труб всех контуров, а со второй устанавливают разветвитель. С его верхней стороны подсоединяют кран Маевского, а с нижней – кран для сброса жидкости.

Если водопроводный кран не требуется и водяной напор недостаточно крепкий, то можно поставить циркулярный насос — его в большинстве случаев включают в обратку. Если установить насос на подачу, то он будет забирать часть носителя тепла из системы для отопления, и батареи будут давать меньше тепла.

Дополнительным основным элементом системы «пол с подогревом» считается температурный регулятор. При помощи него разрешается менять интенсивность обогревания и, исходя из этого, настраивать энергитический расход. Он может ставить нужную температуру как в помещении в общем, так и в некоторых секциях.

Как только все контуры подключены, проводят проверку работоспособности всех систем. Если все не прекращает работу отлично, и нет утечек, приступаем к заливке стяжки из бетона или укладке покрытия для пола.

Необходимо обратить свое внимание! После заливки цементнопесчаной стяжки включать «полы с подогревом» можно лишь тогда, когда они полностью застынут. Система теплых полов достаточно прекрасно греет помещение и при этом расходует мало топлива

Хорошим типом котла для этих низкотемпературных систем считается аппарат конденсационного типа

Система теплых полов достаточно прекрасно греет помещение и при этом расходует мало топлива. Хорошим типом котла для этих низкотемпературных систем считается аппарат конденсационного типа.

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Подготовительный этап

Виды настилов

Электрических полов есть некоторое количество видов:

  • Кабельный настил. Это  система разогревательных кабелей, оборудованных терморегулятором;
  • Настил на базе термомата. Это система линий, сложенных в изоляцию, произведенную в облике мата. Терморегулятор – обязательный компонент для нагрева пола;
  • Инфракрасный настил. В основном его называют нагревательной пленочкой, которая выстилается под пол. Как вариант, имеет возможность быть сделана в облике панно и смонтирована на стену.

Плюсы и недочеты

Водяного пола

Однако в то же время таковой настил трудно устанавливать, а потребность подключения к водоснабжению понижает, а то и вполне ликвидирует вероятность его установки на нижних этажах построек.

Все заключается в том, что уровень пола ниже значения системы водоснабжения. Потому, чтоб жидкость в полу была неизменной температуры, её необходимо сливать в водяную систему снабжения и получать очередную порцию горячей воды.

Для всего этого устанавливается насос, который и станет перегонять воду из труб пола в систему водоснабжения. Для верного функционирования пола нужно, чтоб в общедомовой системе поддерживалось постоянное давление, и соединение пола с системой было четким.

Электропола

Электрические полы имеют такую отличительную черту, как простота монтажа и минимальное количество девайсов. Однако имеется и значимый недочет – огромное потребление элекстричества. Как вывод, электрические полы, как правило, используют в виде дополнительных обогревательных систем. Потому на данный недочет разрешено особенного внимания не уделять.

Готовим все необходимое

Комплектование пола:

  • Котел для подогрева воды. Применяется  в личных жилищах, может быть использован в квартирах;
  • Насос. Может быть использован и для закачки воды в трубы пола, и для возврата её либо в систему, либо в котел;
  • Трубы для подачи воды в настил;
  • Трубы пола;
  • Коллектор. Приспособление, предназначенное для  регулировки полов
  • Соединительные составляющие, фитинги и прочее.

Пресс-фитинг – тройник с переходом на внутреннюю резьбу, работает для присоединения к металлопластиковым (металлополимерным) трубам и трубам из сшитого полиэтилена – вещества системы, имеющего внешнюю резьбу.

Трубы при монтаже могут использоваться железные, однако их использование значительно затрудняет и приостанавливает создание контуров. Проблема  в том, что трубы в таких полах укладывают в облике силуэтов, петель, а никак не сообразно по периметру.

Поэтому более удобный вариант – применять полипропиленовые, либо полиэтиленовые. Крайние трубы важнее, так как в отличие от полипропиленовых труб, у них маленький процент расширения.

Коллектор – разветвитель, патрубок. К нему включаются контуры нашего пола. Традиционно используют два таковых патрубка. Один – для подачи, а второй – для сбора.
