Горелка на отработке (отработанном масле) своими руками: обзор конструкций и реализация

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

  • Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
  • Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
  • Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
  • Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
  • Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
  • Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

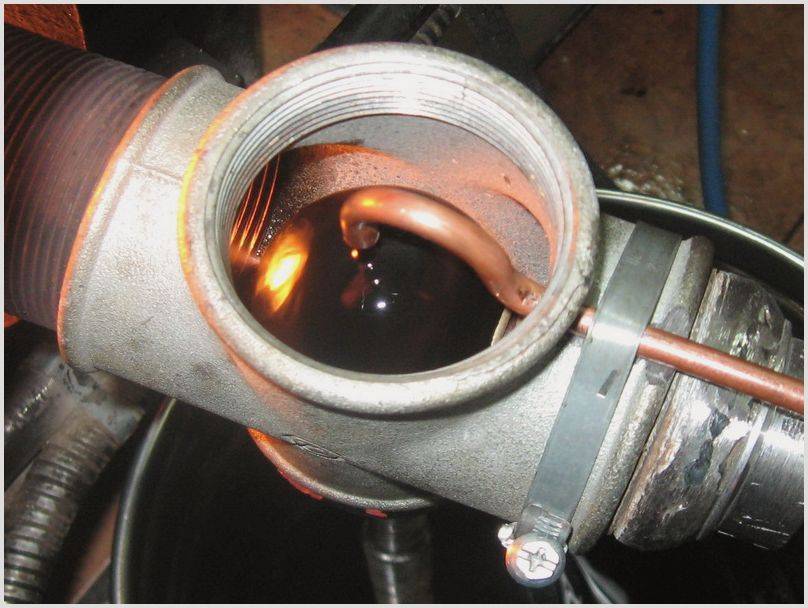

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2-3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Как выполнить горелку на отработке собственными руками?

Идея применения отработанного машинного масла в качестве топлива для горелки не нова. Во всемирной сети есть очень много самых разных схем по изготовлению подобного устройства. И востребовательность подобного рода изделий становится лишь больше. Оно и ясно, ведь данное устройство окажется очень полезно в бытовых задачах и целях, отоплении летнего домика или хозяйственного помещения.

Стоит еще сказать, что, оно обладает большим рядом достоинств:

  1. Большинство предлагаемых схем просты, и каждый человек, обладающий минимумом нужных способностей и инструментов способен его собрать.
  2. Горючее для такой горелки считается достаточно доступным. Его можно, по большей части найти в мастерских по ремонту автомобилей, где его просто переизбыток. Аналогичным образом, отработанное масло можно получить бесплатно или за небольшую сумму.
  3. Часто появляется вопрос с утилизацией отработанного масла, а подобная горелка сможет помочь перерабатывать его без ущерба внешней среде.
  4. Это устройство многофункционально и может применяться как обыкновенная горелка или система обогрева на топливе жидкого типа.
  5. Такое устройство, в основном, считается мобильным, так как весит мало и размеры.
  6. Эта горелка универсальна по виду применяемого топлива. По существу, она будет работать на любом горючем виде топлива, будет это отработанное машинное масло, бензин, керосин или любое другое.

Среди большинства схем одна считается наиболее интересной в плане простоты, практичности и несложности. Такой чудо-агрегат именуется горелкой Бабингтона. Она названа в честь собственного создателя и ее устройство длительное время было невозможно из-за патента. Но время патента истекло и сейчас любой кто хочет может осуществить схему в жизнь.

Ее рабочий принцип очень прост и в себя включает такие этапы и части:

  1. Заблаговременно разогретое горючее проникает на сферу, растекаясь по ней одинаково, организуя тонкую пленку.
  2. К самой сфере подведен нагнетатель воздуха, нагнетающий воздух. В области сделано очень небольшое отверстие, диаметром 0,1-0,3 мм. Через это отверстие из сферы выходит воздух под давлением. Проходя через горючее, воздух рассеивает его, организуя подобие аэрозоли.
  3. Дальше эта струйка поджигается и выходит горящий факел.
  4. Остальная часть неиспользуемой отработки течет в отстойник и может применяться вторично.
  5. Для того, чтобы неиспользованное отработанное масло вновь автоматично поступало на сферу, нужно к системе присоединить насос, который и будет подавать горючее из отстойника.

Подготовительный нагрев топлива решает сразу 2 проблемы:

  1. Увеличение текучести. Разогретое отработанное масло растекается лучше по поверхности сферы и при этом распыляется более проще подаваемым воздухом.
  2. Делает легче процесс поджигания факела. При этом, не только легче сделать, так сказать, пуск устройства, но и увеличивается КПД.

Хорошими качествами такой схемы можно именовать:

  1. Многофункциональность по применению топлива. Подобная горелка почти не зависит от степени загрязненности жидкого энергоносителя.
  2. Нет надобности в фильтрации. В силу того, что в системе нет нешироких проходов, не считая отверстия для воздуха она не нуждается в фильтрации в отличии от фабричных заменителей.

Как выбрать горелку под отработку

При выборе этого модуля котла определяющим фактором является мощность. Важны механизм предварительного разогрева топлива и конструкция форсунки.

Мощность

Она определяет характеристики производительности горелки. Установка устройства 30 кВт в котел 15 кВт недопустима и приведет к оплавлению конструкции. В паспортах магазинных изделий указаны теплоотдача и размеры рекомендуемой и предельной отапливаемых площадей.

Количество ступеней

Регулирование мощности теплоотдачи осуществляется 2 способами:

  1. Горелки одноступенчатые разогревают теплоноситель до заданной температуры. Далее подача топлива блокируется, котел остывает до установленного значения, и цикл повторяется.
  2. Двухступенчатые конструкции работают без отключения в 2 режимах: в полную мощь – при разогреве системы до запланированных показателей (после чего начинается переключение на экономное расходование масла), вдвое или на две трети меньше.

Регулирование мощности осуществляется горелкой.

Если подача топлива и воздуха полностью автоматизирована и ориентируется на показания датчиков температур теплоносителя, подогретого и сгораемого масла, объема поступающего воздуха и топлива, то такие блоки называют плавно-двухступенчатыми и модуляционными.

Размер и объем

Горелки компактны, их производительность прямо не зависит от размера обогревательных приборов и определяется конструктивными решениями на стадии планирования.

Материал горелки

Ее корпус изготавливают из устойчивых к коррозии стальных деталей, топливопроводы – из мягких цветных металлов (меди) и их сплавов.

Расход масла

Количество топлива на обогрев помещения зависит от:

  • теплопотерь обслуживаемых площадей;
  • территориальной принадлежности к климатическим зонам (в Приполярье зима холоднее и дольше);
  • количества примесей и их влияния на калорийность горючей смеси;
  • коэффициента полезного действия агрегата;
  • настроек отопительного прибора и его мощности;
  • количества рабочих часов и температурного режима обогреваемого помещения.

Расход масла зависит от теплопотерь обслуживаемых площадей.

Ориентировочный показатель для средней полосы страны – 2,5-4 т при круглосуточном расходовании 3 л в час.

Принцип работы горелки на отработке

Устройство и принцип работы горелки на отработке, связан с принудительным подогревом и частичным испарением топлива. После подачи топлива на горелочное устройство, оно направляется в камеру предварительной подготовки, где нагревается до необходимой температуры и окисляется.

Сжигание топливовоздушной смеси, происходит в факеле пламени. За воспламенение топливовоздушной смеси, отвечают электроды, расположенные непосредственно перед распылителем – форсункой.

Для поддержания интенсивности горения, используются завихрения воздушных потоков, создаваемые лопастями вентиляторов. Принцип работы горелки идентичный устройствам, работающим на солярке или сжиженном газе.

Существует определенная классификация горелочных устройств по типу регулирования мощности. Потребителю предлагают горелки следующего вида:

Одноступенчатые горелки – имеют простую конструкцию и принцип работы. Нагрев теплоносителя, осуществляется в режиме мощности 100%. При достижении необходимой температуры, горелка попросту выключается до тех пор, пока теплоноситель не остынет до установленных значений. После этого, возобновляется горение.Принцип работы, применяемый в одноступенчатом горелочном устройстве, малоэффективен и приводит к существенному перерасходу топлива.

Двухступенчатые горелки – модули, работающие в постоянном режиме без отключения. Принцип нагрева заключается в следующем. Горелка работает на 100% до тех пор, пока теплоноситель, не достигнет необходимой температуры. После этого, происходит переключение на пониженную мощность в 30 или 40%. Горелка полностью не выключается.Подобный принцип работы, имеют плавно-двухступенчатые и модуляционные горелочные блоки.

Стоимость двухступенчатых и модуляционных горелок, достаточно высокая, но затраты полностью окупаются за счет экономии на сжигании топлива, достигающей 15-20% по сравнению с одноступенчатыми аналогами.

Подготовка отработки для сжигания в котле

Само по себе, масло плохо горит, при сжигании в обычных условиях, выделяет большой процент сажи и копоти. В отработке содержится мусор, металлические вкрапления. Для нормализации работы, в горелке предусмотрено два важных узла:

Система фильтрации – осуществляется очистка отработанных масел перед сжиганием. Фильтр установлен на подающем топливопроводе и перед подачей на форсунку. Система фильтрации малоэффективна, если сжигается сильно загрязненное вязкое масло. Фильтры быстро забиваются, что приводит к остановке котла.

Камера предварительного подогрева – отработку, перед подачей на форсунку, требуется подогреть. Доведенное до определенной температуры масло, легче воспламеняется и сгорает с минимальным несгораемым остатком, в виде сажи.

Организация подачи масла в горелку

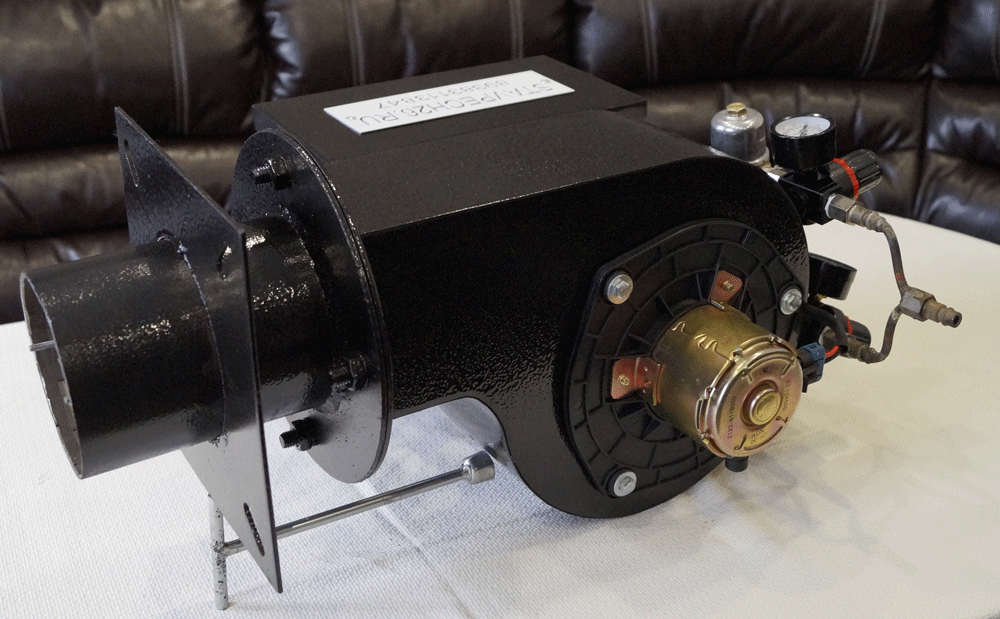

Автоматические горелки, работающие на отработанном масле, используют принцип принудительной подачи топлива. Такое устройство более эффективно, чем капельный метод, применяемый в самодельных котлах.

За подачу топлива, в автоматических горелках отвечает насос. В топливопроводе создается давление, под которым, нагретая отработка подается на форсунку и распыляется. Одновременно с этим, работает вентилятор, создающий лопастями завихрение воздушных потоков. Мелкодисперсная пыль, впрыскиваемая в камеру сгорания, закручивается в спираль и воспламеняется, образуя факел пламени.

Избыток масла, отводится обратно в топливохранилище. Слаженность работы всех узлов, обеспечивает автоматика котла, одновременно контролирующая насос, форсунку, систему рециркуляции.

Система розжига и поддержания огня

Опытным путем, было доказано, что оптимальная температура горения пламени отработанного масла, примерно 180оС. При такой интенсивности горения, отработка сгорает полностью, практически без дымовых остатков и сажи.

В котле присутствует несколько систем, позволяющих добиться того, чтобы температура горения достигала заданных параметров:

Блок предварительной подготовки – в камере, машинное масло разогревается до 80-90оС.

Турбина – интенсивность горения, достигается за счет постоянного нагнетания воздуха в камеру сгорания.

Розжиг – осуществляется электророзжиг. Сразу за форсункой, располагаются два электрода, поджигающие топливовоздушную смесь в автоматическом режиме.

Увеличенное образование копоти, указывает на неисправность одного из блоков системы розжига или поддержания огня.

Работа горелки

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей. Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно

Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух

Читать также: Чем склеить полистирол между собой

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

Плюсы и минусы горелки Бабингтона

Особенность этого типа горелочных устройств состоит в том, что их позитивные и негативные стороны уравновешивают друг друга. Как вы уже могли догадаться, главное преимущество – использование тяжелых видов жидкого топлива любого качества. Даже при большом количестве примесей в отработанном масле самодельная горелка с воздушным наддувом будет исправно функционировать (в отличие от других печей, сделанных для использования подобного горючего).

Не помеха и наличие в отработке воды или автомобильного антифриза (в разумных пределах), хотя небольшие сбои могут иметь место. Дело в том, что сила поверхностного натяжения воды выше, чем у жидких углеводородов. Соответственно, пленка из отработки легче отрывается от рабочей поверхности под воздействием воздушного наддува в горелке Бабингтона. Если в масле имеется немного воды, то последняя практически не попадает в зону горения, а стекает вниз, в отстойник.

Другой приятный для пользователя факт – большой выбор используемых видов жидкого горючего. Правда, при переходе с одного на другое придется перенастраивать горелку по дозировке топлива и воздуха. Вот перечень этих видов:

  • отработанные масла и ГСМ любого происхождения и вязкости – из автомобилей, станков и прочих машин и механизмов;
  • солярка и биодизель;
  • свежие, старые и перегоревшие растительные масла;
  • мазут;
  • светлое печное топливо, керосин.


Отработанное масло предварительно нагревается в трубке, опоясывающей корпус горелки Теперь о недостатках, коих тоже хватает:

Масляная горелка Бабингтона — устройство относительно простое. А вот система дозированной подачи и стока горючего выйдет посложнее. В схеме участвует 2 емкости, насос и топливный тракт с регулировкой интенсивности горения

Важно обеспечить качество соединений, иначе масло начнет подтекать.
При использовании жидких видов топлива, особенно отработки, в котельной редко бывает чисто. Надо понимать, что грязь и запахи в помещении топочной неизбежны

Недостаток проявляется в процессе настройки горелки Бабингтона для совместной работы с самодельной печью или котлом. Сюда же относится перенастройка оборудования для перехода с отработки на дизельное, мазутное или растительное топливо.
Изредка при работе горелки возникают сбои из-за того, что засоряется сопло, точнее, крошечное отверстие для воздуха. Скорее всего, причина кроется на стороне компрессора. К примеру, изношенность поршневой группы приводит к попаданию масла из картера в сопло и может стать причиной сбоев.

Отдельно стоит упомянуть о мерах пожарной безопасности. При выполнении работ, связанных с установкой масляного горелочного устройства, рекомендуется держать под рукой огнетушитель. Последний должен постоянно находиться в помещении котельной.

Самодельная горелка. Конструкция. Устройство. Чертеж.

Я решил разработать горелку на отработке, свободную от перечисленных недостатков. Сразу скажу, что до конца мне это не удалось. Полученная горелка хорошо работает, проста в обслуживании, неприхотлива, но все же она не очень хорошо загорается, так что за ней нужно приглядывать.

Добавлено 09.08.2013 Год назад я внес некоторые изменения в конструкцию горелки, применил газовый фитиль для более надежного поджига. Описание усовершенствованной горелки. Конструкция получилась очень надежной, отработала сезон без замечаний.

Я сделал горелку для своего котла Ferroli. Для других котлов форма может быть другой, это не критично, главное соблюсти общий принцип, чтобы та часть, где масло горит, была установлена, как показано на схеме, а трубки позволяли маслу спокойно стекать в эту часть.

Крышка изготовлена по размеру гнезда для горелки у котла из железного листа толщиной 3 мм. Вырезано две пластины, одна – такого размера, чтобы наложиться на установочное гнездо котла, другая – так, чтобы войти в это гнездо. Между этими листами проложены 5 слоев асбеста для теплоизоляции. Пластины скреплены между собой болтами и, накрученными на трубу с обеих сторон, гайками. В большей пластине просверлены отверстия для крепления к котлу.

Асбест считается канцерогеном. Так что, работая с ним, обязательно наденьте респиратор и перчатки.

Сама горелка изготовлена из полудюймовых сгонов, углов и тройников, переходника с 1/2 дюйма на 2 дюйма и штуцера для подключения масляной трубки. Все детали должны быть стальными (черными). Температура в области горения высокая. Я сначала по недоумию поставил латунную трубку. Она расплавилась. Резьбовые соединения промазаны силикатным высокотемпературным герметиком для печей и каминов (черный такой). После нагрева этот герметик обжигается и держит очень хорошо. Если же надо разобрать конструкцию, то на соединение кладем мокрую тряпку на 5 – 6 часов и спокойно раскручиваем.

В нижней части вертикального патрубка, около места накрутки переходника (переходник нужен для стабилизации пламени) сверлим четыре отверстия 4 мм в диаметре. Они показаны на рисунке.

Полудюймовые трубки, находящиеся внутри котла обматываем двумя слоями асбеста. Чтобы это было легко и просто сделать, асбест надо намочить, уложить на место и закрепить, например, железной проволокой. Асбест нужен для того, чтобы исключить избыточное нагревание трубок. Внутрь переходника, там, где резьба, тоже кладем пару слоев асбеста и приклеиваем его тем же силикатным герметиком. В этой части горелки самая высокая температура (может 900 гр) Металл без асбеста быстро прогорит.

Зажигание горелки осуществляется свечей накаливания от дизельного двигателя. Когда горелка включается, сначала на 30 – 40 секунд включается свеча, она нагревается до 1000 градусов, от нее загорается масло. Наблюдения показали, что с этим есть некоторые сложности. Калильную свечу я вклеил в полудюймовый сгон тем же герметиком. После нагрева она там закрепилась намертво.

Воздух в горелку подаю с помощью аквариумного компрессора (не для домашнего аквариума, конечно, а для промышленного) Hiblow HP 80. Компрессор работает постоянно, когда грелка горит, и когда нет, он для этого предназначен. Потребляет 70 Вт.

Подача воздуха сделана сверху умышленно, чтобы в компрессор случайно не попали брызги масла.

Принцип работы и виды конструкций

Поскольку в любом масле есть горючие вещества, их можно сжигать. Люди давно стараются максимально использовать это для своего блага, но решить эту задачу не так-то просто, особенно если сжигать стараются отработанное масло, в котором содержится много дополнительных составляющих. Есть три вида устройств для этой цели:

  1. Эжекционное. Очень эффективная система. Отличное сгорание топлива, высокая температура, мало вредных выбросов, но сделать в домашних условиях практически невозможно. К тому же не всякое топливо можно использовать без предварительной обработки.
  2. Испарительное. Самый простой в сборке из подручного материала, но эффективность его мала, много отходов и загрязнений. Для разжигания и бесперебойной работы требуется дополнительное оборудование.
  3. Инжекторное. Наиболее приемлемый вариант для изготовления масляной горелки своими руками. Сравнительно несложная конструкция, проста в обслуживании, неприхотлива к топливу. Из недостатков основной — невозможность использовать в жилых помещениях.

В этом видео вы узнаете, как работает горелка на отработке:

Некоторые умельцы стараются приспособить для обогрева отработкой паяльные лампы, но чаще всего такие начинания оборачиваются сложными переделками и полным отказом от первоначального устройства горелки. Наибольшую популярность в последние годы получила мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё изобретение в конце прошлого века с помощью одного из законов Мэрфи — сделать всё наоборот. Роберт не стал распылять топливо, выдувая его из сопла, а просто попробовал прогнать воздух через плёнку масла. У него получился маслянистый аэрозоль, который прекрасно горит. Не зря говорят, что всё гениальное просто.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

  1. Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
  2. Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
  3. Медная трубка, чтобы подавать воздух к сфере горелки.
  4. Трубка для слива отработки.
  5. Насос для перекачки излишков в основной бачок.
  6. Металлическая труба диаметром 2 дюйма для сопла.
  7. Тройник для двухдюймовой трубы.
  8. Материалы для сферической форсунки.

Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм

Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот

Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Использование горелки на отработанном масле

Грамотная эксплуатация прибора улучшает финансовое состояние хозяина и срок жизни агрегата. Необходимо обеспечить его безопасное использование и своевременный ремонт.

Инструкция

Рабочий режим горелки подразумевает температурные перепады, что приводит к уменьшению просвета топливных магистралей и ухудшению степени сгорания топлива. Для увеличения эксплуатационного срока горелки на отработке составляют план профилактического и сервисного обслуживания, отображенного в инструкции.

Перед сезоном эксплуатации проводят:

  • настройку режима сгорания нефтепродуктов;
  • выявление и замену износившихся деталей;
  • очищение либо смену фильтрующих элементов;
  • анализ продуктов сгорания.


Перед сезоном эксплуатации проводят настройку режима сгорания.

Для объективности оценки используют приборы: манометр, газоанализатор, тест измерения сажи.

Техника безопасности

Для предупреждения пожаров и иных неприятностей при эксплуатации сжигающих топливо приборов соблюдают правила:

  • территорию контакта с горелкой обстраивают: стены и потолок обивают металлом с асбестовой подкладкой и ограничивают доступ посторонних и случайных лиц;
  • резервуар с запасом топлива размещают на безопасном расстоянии;
  • при обнаружении протечек блокируют поступление горючих материалов;
  • конструкцию электроизолируют во избежание искрообразования в зоне распыления масла;
  • отопительный агрегат располагают в местах, исключающих образование сквозняков и воздушных завихрений.

Работающая горелка должна находиться под контролем назначенного лица.

Устранение неисправностей

В механизме горения топлива отсутствуют движущиеся части. Неисправности возможны только из-за накопления сажи, которую удаляют плановыми чистками. Электроприборы (вентилятор, привод маслонасоса, ТЭНы) ремонтируют или заменяют на рабочие экземпляры.


Неисправности возникают из-за накопления сажи.

Видео на тему

#1 профессор

winner 2008: best Manta

  • Наши пользователи
  • Cообщений: 809
  • Пол: Мужчина
  • Интересы: Все что связано с OPEL MANTA!
  • Авто: opel manta
  • Реальное имя: Иван
  • Место жительства: Город Ейск .Краснодарский Край

Вот собственно решил открыть тему. В наше холодное время я думаю вполне актуально.топить гаражи. боксы. дома. Устройство и принцып работы можно расмотреть на ютубе. https://www.forumhous. /threads/84957/ сдесь собераются истиные бабингтонщики https://lunohodov.net. t. asc&start=0 сдесь на фото очень примитивно показано устройство горелки.

Сама горелка была придумана в 60 годах в америке. недавно был снят патент. чертежи оказались в общем доступе. Сам собрал такую горелку. 1. подача масла

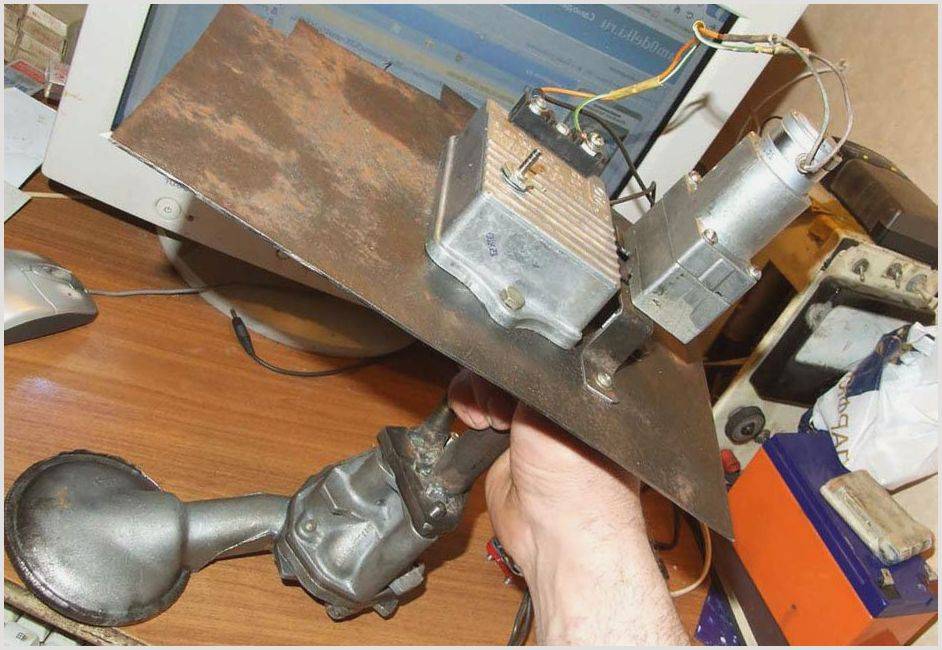

очень важно! состоит из резервуара. насос масло (ваз.газ.мот урал.и.т.д) в моем случае это газ 402 мотор..валялся со сломаным приводом

электро редуктора. можно с ваза. но лучше с иномарки. они мощьнее. блок питания. нам в нашем случае достаточно 5 вольт на редуктор. был взят блок с компа 450 ватт. замыкаем зеленый с черным проводом в центре колодки (зеленый там единственный) бросаем на желтый- черный (12 вольт) либо на красный- черный (5 вольт) нагрузку. любую. потом производим включение. без нагрузки блок выйдет из строя после включения. Депульсатор-устройство сглаживания подачи масло с насоса. Состоит из небольшого цилиндрического резервуара обьемом 50 граммов.С верхней подачей масла в него. обраткой по середине.и подачей топлива в горелку. автоматического тена.. их в продаже полно. любой с регулятором температуры.
