Правильная установка радиаторов отопления: под окном, в нише, на стене

Монтаж технических трубопроводов и оборудования

• То, на какой высоте от пола устанавливать радиаторы, закладывается при разводке отопительного контура, а ещё это зависит от того, будет ли у вас врезан циркуляционный насос. Если система будет работать без принуждения, то, вполне естественно, что там должен быть уклон по трубам, значит, нужно оставить место для уклона трубы возврата, если система двухтрубная, или трубы подачи, если она однотрубная.
• В «ленинградке» (однотрубной системе на 3-4 радиатора) батареи тоже располагаются с понижением, так как в таких случаях специального отвода для отопителя не делают – контур проходит прямо через них с нижним боковым подключением.
• Разные системы и монтаж подразумевают, что если отступить от пола 10-15 см, то высота установки радиаторов отопления по СНиП 3.05.05-84 («Технологическое оборудование и трубопроводы») будет вполне нормальной для любых контуров. Точнее, сам контур следует монтировать так, чтобы было возможно соблюдать данные параметры.

Какими бывают контуры

Однотрубная схема подключения

По большому счёту существует два вида радиаторных контуров – однотрубный и двухтрубный, а всё остальное, это уже модификация существующей системы, будь то смешанная (тёплый пол – радиаторы) или коллекторная система отопления. В любом из этих случаев инструкция требует использования либо одного, либо другого контура, просто туда вносятся различные дополнения в виде сантехнического оборудования в виде трёхходовых или четырёхходовых кранов и гребёнок.

Если используется однотрубная система, как на верхнем схематическом изображении, то весь теплоноситель закольцовывается в одной трубе – она выходит из котла на подачу, и она же заходит обратно, транспортируя уже охлаждённую воду для подогрева.

В пути следования в неё врезаются радиаторы, причём тип подключения здесь не имеет совершенно никакого значения – под столбовым, тепловым или принудительным давлением вода, проходя мимо отводов, заходит в них и проходит через батарею, возвращаясь обратно в трубу.

Проблема здесь состоит в том, что теплоноситель, пройдя через отопительный прибор, уже теряет свою прежнюю температуру, следовательно, дальше он идёт уже слегка остывшим и чем больше приборов в такой системе, тем холоднее они будут, отдаляясь от котла.

Подключение с байпасом

Для того чтобы была возможность демонтировать радиатор во время отопительного сезона, не сливая при этом воду, перед ним устанавливают байпас – это труба, которая закольцовывает систему и ее хорошо видно на верхнем фото, а перед самой батареей ставят запорную арматуру.

Помимо помощи в демонтаже, байпас также частично способствует сохранению температуры теплоносителя, ведь вода, проходя через него, не попадает в радиатор. Но в многоэтажных домах это приспособление порой используют неправильно – на нём ставят кран и перекрывают, пропуская весь поток через радиатор, следовательно, те, кто живёт дальше, получают уже более холодную воду.

Двухтрубная схема отопления

В двухтрубной системе проблем с охлаждением не существует, точнее, оно-то есть, но зависит только от длины самой трубы и, в общем, получается столь незначительным, что на него даже не обращают внимания – в централизованных системах магистрали защищены теплоизоляцией и там потери тоже минимальны.

Всё дело в том, что горячий теплоноситель поступает по трубе во все радиаторы, но охлаждённая, прошедшая через батарею вода, не возвращается обратно, а сбрасывается в трубу возврата, таким образом, сохраняя первоначальную температуру на протяжении всего контура, сколько бы там ни было точек.

Но здесь есть один нюанс – цена на монтаж и эксплуатацию будет несколько выше, так как, во-первых, добавляется вторая труба и, во-вторых, приходится нагревать большее количество воды, а параметры прибора не имеют значения, это может быть высота радиаторов отопления 250 мм или 1200 мм – всё равно.

Рекомендации

Самостоятельная замена элементов отопления зачастую связана с рядом допускаемых ошибок. Как их избежать и обеспечить высокую теплоотдачу системы, указано в следующих рекомендациях:

• прочное крепление батарей – залог длительной эксплуатации, потому точек фиксации не должно быть меньше трех;
• обеспечение правильного горизонтального уровня исключит образование «воздушных пробок»;
• независимо от расположения окон в угловых квартирах, все стены, граничащие с улицей, должны оборудоваться радиаторами;
• создание отражающего экрана со стороны стены в плоскости обогревательного элемента будет увеличивать полезную тепловую отдачу;
• при схеме однотрубной разводки между трубами устанавливают байпас, в виде перемычки между входом и выходом теплоносителя, что позволит без отключения всей системы произвести замену или ремонт;
• для расчета количества обогревателей, учитывая при этом, что формулы включают значительное количество коэффициентов, лучше использовать калькуляторы строительных сайтов или обратиться к специалистам;
• чтобы избежать конфликтов с управляющей компанией при замене элементов централизованного отопления в квартире, действия должны пройти согласование в установленном коллективным договором порядке.

Даже при полностью правильной установке элементов отопления владельцы могут сами нарушать режим обогрева. Плотные шторы или гардина, декоративные экраны, широкие подоконники и цветы на них снижают эффективность работы до 20 %.

Правила установки отопительных радиаторов согласно СНиП

СНиП 3.05.01-85 – это документ, согласно которому производится монтаж секций для отопления любого помещения. В нем зафиксированы следующие положения:

1. Батареи должны размещаться так, чтобы центр окна и отопительного радиатора полностью совпадал. Допускаемая погрешность составляет не более 20 мм.
2. Ширина непосредственно отопительной батареи по правилам не должна превышать 50 % ширины оконного проема, где располагается подоконник в жилых помещениях. Батареи в школах, в домах для престарелых и инвалидов, больницах и в детском саду должны занимать 75 % светового проема. Регламентировано такое положение п. 3.48 СНиП 2.04.05-91 и п. 6.5.5 СНиП 41-01-2003.
3. При осуществлении монтажа необходимо учитывать, что расстояние от поверхности пола до нижней точки секции не должно быть больше 12 см. Зазор между верхним краем батареи и имеющимся подоконником по нормам составляет не менее 5 см.
4. Что касается расстояния, которое предусматривается от стены до радиатора, то оно должно быть в пределах 10–12 см. Хотя допускается изменение указанных параметров, но тогда потребуется между стеной и радиатором прикреплять специальный теплозащитный материал (зеркальный утеплитель или экранирующий лист, выполненный из алюминиевой фольги).

Схема установки радиатора согласно нормам СНиП

В своде правил (СП 31.13330.2012) и норм засвидетельствовано, что в П-образных системах отопления нельзя устанавливать больше секций, чем использовалось раньше. Если предусматривается метод принудительной циркуляции воды непосредственно в системе отопления, то при количестве 24 и более секций необходимо использовать разносторонний способ подключения.

Смотрите ниже полезное видео на эту тему.

Крепеж для стальных отопительных приборов

В этой группе есть два разных вида: трубчатые и панельные радиаторы. Они имеют разную конструкцию, соответственно, разное крепление.

В панельных радиаторах на задней стенке привариваются скобы, при помощи которых они навешиваются на кронштейны. Форма этого типа крепежа отличается: она разрабатывается специально для скоб.

В панельных радиаторах на задней стенке приваривают скобы

При установке панельных радиаторов необходимо строго следить за вертикальностью расположения кронштейнов. Требуется высокая точность: четыре или шесть скоб должны точно попасть на крючки

Тут важно также чтобы стена была идеально ровной и гладкой. Вообще используя обычные кронштейны панельные радиаторы достаточно сложно навесить. Проще работать с другими типами держателей

Проще работать с другими типами держателей.

Стандартный кронштейн для панельного радиатора

Так как масса отопительного прибора небольшая, вполне достаточно закрепить его на верхних скобах, в внизу установить упоры, которые будут придавать ему направление в горизонтальной плоскости. Они не крепятся к стене, а крючками цепляются за скобу и просто упираются в стену. Для надежности часть, которая обращена к стене, расширена.

Так выглядит комплект кронштейнов для трубчатых стальных батарей: на крючки навешивается верхний коллектор, а снизу ставятся пластиковые упоры

Есть еще специальные монтажные планки для легкого монтажа. Они представляют собой полосу металла с пластиковыми фиксаторами вверху и внизу. При использовании этого крепежа скобы на задней панели не нужны. Планки закрепляют на стене, в них вставляют радиатор, который удерживается пластиковыми крючками.

Планка для быстрого монтажа панельных батарей

Крепеж для трубчатых радиаторов похож на секционные: те же крючки, только другого размера, часто снабженные пластиковыми накладками.

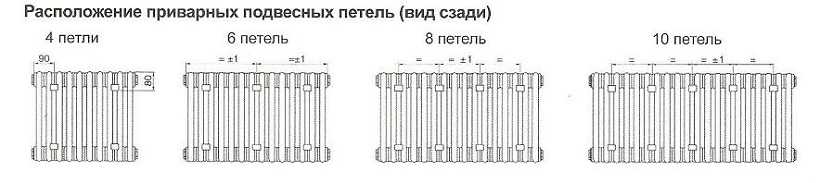

Есть и специальный крепеж с захватами трубок SMB. Это полоса стали с пластиковыми фиксаторами и полочкой снизу, которая служит опорой для радиатора. Эту монтажную планку можно использовать, если масса заполненного водой устройства не превышает 100 кг. Установка простая: ставите батарею на полочку, приближаете верхний край к фиксаторам. Они обхватывают ближайшую трубку, слышится щелчок. Радиатор установлен, можно подключать подающие трубы.

Планка для быстрого монтажа трубчатого радиатора с полочкой и фиксаторами

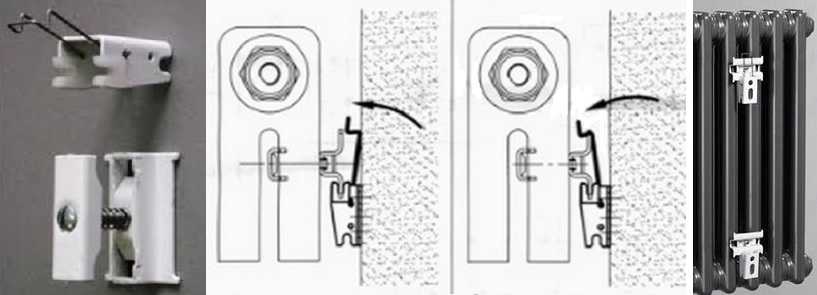

Есть второй вариант для быстрого монтажа: крепеж SVD. Он состоит из двух частей. Одна крепится к радиатору, вторая, к стене. Потом они соединяются друг с другом и фиксируются стальной петлей.

Еще один тип держателей для трубчатых моделей: две части, одна крепится на стену, вторая — закрепляется на трубе. Между собой они стягиваются проволочным фиксатором

Напольное крепление для трубчатых радиаторов может быть нескольких видов: трубчатые упоры, которые приваривают на заводе, или стойки с крючками. На такие стойки радиаторы навешиваются, а крепятся сами стойки к полу.

https://youtube.com/watch?v=VkAVZDnvz6w

Кронштейны для радиаторов есть разного вида и типов: для настенной и напольной установки. Стандартные, которые идут в комплекте, надежны, но работать с ними сложнее. Планки и устройства для быстрого монтажа экономят время, но стоят немало.

https://youtube.com/watch?v=GmcScoGCY8s

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

• Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
• Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
• В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

1. Две футорки.
2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

• Четырех парных футорок.
• Одной пробки, соответствующей внутреннему шагу резьбы футорки.
• Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, то это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Технология работы

Хозяева частных домов могут производить замену радиаторов в любое удобное для них время. Для этого достаточно лишь отключить котел и слить воду из отопительного контура. А вот в квартире многоэтажного дома замену радиатора придется предварительно согласовывать с обслуживающей коммунальной организацией.

Если все монтажные работы будут проводиться летом, когда отопление отключено, затруднений будет меньше. Однако все равно придется уточнить, спускали ли воду из системы или нет.

От того, насколько качественно будет выполнено крепление радиаторов к полу или к стене, будет зависеть эффективность их работы. Крепежные элементы должны быть установлены абсолютно ровно, поскольку в случае перекоса могут возникнуть проблемы при подключении системы.

Используя подручные средства – карандаш, уровень, отвес и рулетку – выполняют первоначальную разметку. Отмечают центральную ось окна, которая должна совпадать с серединой радиатора. Через эту точку проводят горизонтальную линию, по которой будут крепиться верхние опоры.

В тех случаях, когда нижний опорный элемент только один, он монтируется на центральной оси. Если же их несколько, параллельно верхней линии проводится еще одна горизонталь. После разметки приступают к сверлению отверстий и монтажу кронштейнов.

Отопительный радиатор в нишу

При монтажных работах системы отопления в доме либо квартире всегда исходят из соображений не только эффективности и надежности, но и эстетичности. Поэтому чаще всего выполняется установка отопительного прибора в нише

Однако такое расположение оказывает важное воздействие на термодинамические характеристики радиатора. Благодаря этому особо важно выбрать правильно отопительные приборы и обеспечить их профессиональный монтаж

Специфики установки батареи в нише

Большое значение для эффективности теплоснабжения имеет достаточная система вентиляции отопительного прибора. Ниша под батарею осложняет движение воздуха вокруг прибора. Это приводит уменьшению отдачи тепла. Если не иметь в виду данный момент при подборе и установке отопительного прибора, то он не будет отдавать воздуху нужное кол-во энергии тепла. Аналогичным образом, в помещении будет мало тепло, а в смежных помещениях возможен лишний обогрев.

Монтаж отопительного прибора в глубокую нишу под окно приводит к потере примерно 5-10% его теплопроизводительности. Более того, в случае установки декоративного экрана теряется еще 15-20% энергии тепла. Эти потери возмещаются увеличением количества секций, что следует обязательно иметь в виду во время расчета.

Существенную роль играет также грамотное расположение прибора в нише под отопительный прибор. В данном плане предъявляют следующие главные требования:

• размер батареи по ширине должен составлять 50-75% ширины ниши;
• ось отопительного прибора должна совпадать с осью ниши;
• расстояние от отопительного прибора до пола должно быть не меньше 12 см;
• расстояние до подоконника — не меньше 5 см;
• расстояние между поверхностью стены и задней частью батареи — 2-5 см.

Устанавливать в нишу наиболее целесообразно отопительные приборы, обладающие высокими свойствами отдачи тепла. Хорошим решением для установки будут металлические (для независимых систем) и биметаллические (для централизованных систем) отопительные приборы Ogint.

Благодаря большой отдаче тепла их применение не востребует существенного наращивания количества секций, что немаловажна, учтя маленькие размеры ниши. При этом все отопительные приборы Ogint отличаются большой надежностью и большим служебным сроком.

Типы радиаторов отопления

Для оборудования дома можно выбрать разные модели приборов отопления – можно алюминиевый радиатор, электрический настенный обогреватель или чугунную батарею из нескольких секций. Вопрос в том, сможет ли такая батарея эффективно обогреть комнату, в которой есть большие окна.

Строительные нормы регламентируют на каком расстоянии, необходимо разместить батарею под окном. Но при этом эти нормативы не указывают, какие именно вешать батареи под витражи или под панорамными конструкциями. Дело в том, что современные технологии предлагают несколько вариантов организации отопления в квартире. В том числе и в такой нестандартной ситуации как установить батарею отопления под панорамным окном, на всю высоту комнаты.

В зависимости от материала изготовления для монтажа в систему центрального или автономного отопления могут быть выбраны:

• чугунные секционные батареи;
• алюминиевые радиаторы;
• биметаллические радиаторы;
• стальные модели;
• радиаторы из меди.

В этом месте можно разместить и конвекторы для подключения к электрической сети в настенном положении или установить их в пол под декоративную крышку.

Приборы отопления могут быть:

• в виде полноразмерных радиаторов;
• низкие батареи отопления для панорамных окон;
• напольные батареи;
• медные батареи для установки в плинтус;
• конвекторы для панорамных окон для размещения в полу.

Первый этап установки

Учитывая то, что радиаторы сегодня  представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.

Чугунные

Фото 1 Схема чугунной батареи

Основное  преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.

Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.

Алюминиевые

Фото 2 Алюминиевые радиаторы

Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.

Биметаллические

Фото 3 Биметаллические батареи

Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:

• устойчивость к резким перепадам давления в системе.
• высокая  теплоотдача.
• стойкость к механическим повреждениям.

Стальные

Фото 4 Стальной радиатор

Это новые  батареи для отопления, которые пока используются  достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.

Какие установить батареи  отопления в частном доме можно решить, исходя из площади строения и его особенностей.

Видео и полезные советы

Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.

Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.

Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.

Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками

Инструмент для монтажа

Чтобы сделать все своими руками, следует запастись такими инструментами:

• строительный уровень;
• дрель;
• шуруповерт и рулетка;
• ключ для закручивания патрубков и карандаш;
• ключ для установки секций;
• байпас – при монтаже радиаторов в однотрубное отопление;
• запорные вентили.

Инструкция по установке

Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:

• убираете  из прибора все заглушки.
• если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
• подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.

В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.

В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:

• от стены – 5 сантиметров и более.
• от пола – не менее 10 сантиметров.
• от низа подоконника до верхней части батареи – 5-10 см.
