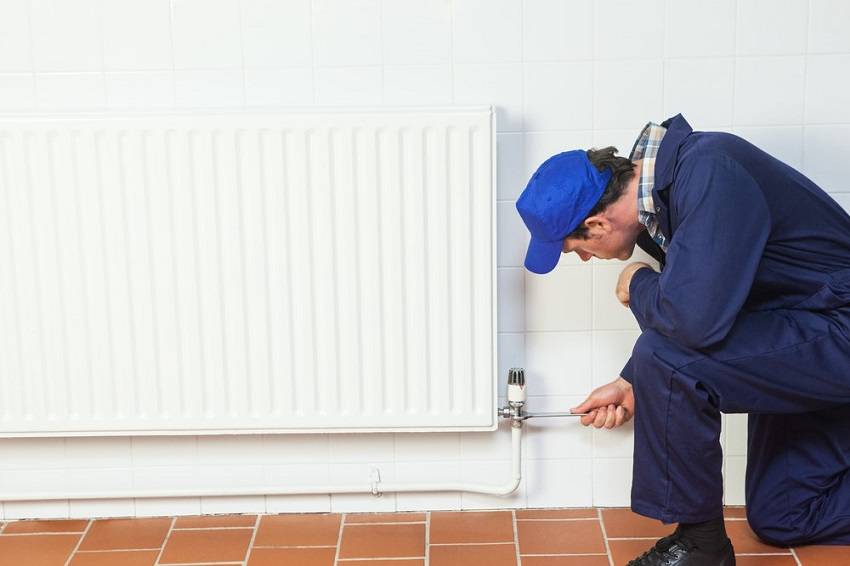

Монтаж радиаторов отопления своими руками

Особенности стальных радиаторов

Как правило, если речь заходит о покупке батарей отопления, то в большинстве случаев обсуждаются преимущества и недостатки стальных панелей:

1. Они лучше всего подходят для закрытых отопительных систем, но не безнадежны и для централизованного обогрева, если совпадают с ним по таким параметрам, как давление и Ph теплоносителя.
2. Установка стальных радиаторов отопления не вызывает проблем даже у людей, не сведущих в этом деле.
3. Стальные радиаторы, в зависимости от типа, подходят для однотрубных и двухтрубных систем обогрева, что расширяет их сферу использования.
4. Они мало весят, поэтому крепления для стальных радиаторов не нуждаются в дополнительном усилении или сложном монтаже.
5. Как правило, большинство моделей панельных батарей обладает возможностью бокового и нижнего подключения, что позволяет владельцам выбирать, какой способ для них предпочтительней.
6. У данных отопительных систем небольшой объем для теплоносителя, что значительно экономит средства при их эксплуатации.

Качество стальных панельных радиаторов отопления зависит не от страны производителя, а от состава стали, которая использовалась при их производстве.

Как расположение радиатора на стене отражается на его эффективности?

На эффективности работы отопительных приборов сказывается выбор места для их установки. Обычно батареи устанавливают под оконными проемами, потому что так нагретый воздушный поток за счет восходящей конвекции создает своеобразную тепловую завесу напротив оконного проема (именно через окна теряется больше всего тепла).

При установке отопительного прибора придерживаются следующих нормативных расстояний:

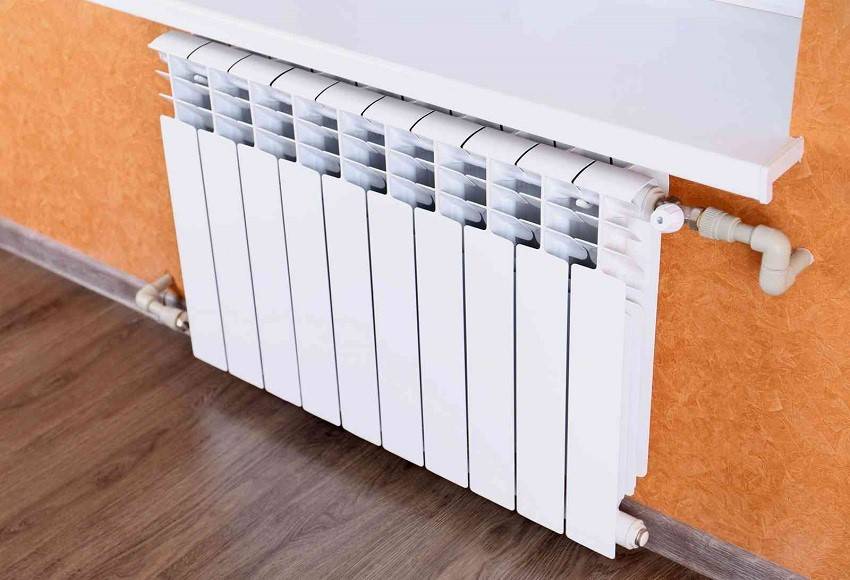

• Расстояние от низа подоконника или другой преграды сверху до батареи должно быть не меньше 10 см или не меньше ¾ глубины радиатора. Иначе преграда сверху будет мешать конвекционным потокам.
• От пола батарея устанавливается на расстоянии 10-12 см. При меньшем расстоянии затрудняется конвекция. Кроме этого, под прибором будет сложно убирать пыль, которая здесь скапливается в большом количестве. Если установить прибор от пола на высоте более 15 см, то нижняя часть помещения будет плохо прогреваться.
• От стены отопительный агрегат устанавливается на расстоянии минимум 20 мм. Для этого его закрепляют на кронштейнах. При уменьшении этого расстояния ухудшается конвекция, а за батареей собирается пыль.

Шаг 4: обвязка

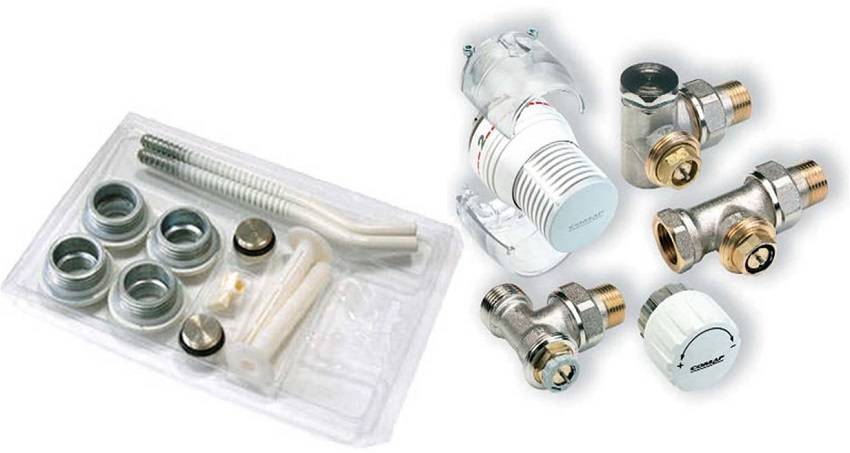

Монтаж радиатора отопления требует наличия следующих комплектующих:

• Проходных и глухих радиаторных пробок;
• Пары кранов, позволяющих полностью отключить отопительный прибор;
• При монтаже на сгоны — пары контргаек соответствующего подводкам размера (обычно ДУ20).

Кроме того, для установки нужны кронштейны — настенные или напольные. Нижний коллектор обычно поддерживают два настенных кронштейна, а под верхний коллектор они монтируются через каждые пять секций.

Кронштейны для настенного монтажа батарей.

Кронштейны для крепления радиатора к стене успешно заменяет гладкая арматура диаметром 10 или 12 мм. Она забивается в пробуренные в стене отверстия диаметром на 0,5 мм меньше, чем у прутка; затем края арматуры подрезаются по длине и загибаются вверх.

Для соединения радиаторных пробок с кранами могут использоваться сгоны с контргайками или американки — быстроразъемные фитинги с накидными гайками. Второй вариант гораздо проще в монтаже.

Угловая американка.

Если вы хотите иметь возможность регулировать тепловую мощность батареи, один из шаровых кранов стоит заменить на дроссель или термостатическую головку. Если дроссель требует ручной регулировки, то термоголовка регулирует проходимость подводки в автоматическом режиме, поддерживая выбранную вами температуру в помещении.

Радиатор на фото подключен дросселями с американками.

Если вы живете на верхнем этаже, все радиаторы придется снабдить воздушниками для стравливания воздуха. Это могут быть как краны Маевского, так и автоматические воздухоотводчики.

Кран Маевского служит для стравливания воздуха из радиатора, подводки и стояка.

Какие трубы можно использовать для удлинения или изменения конфигурации подводки в квартире с ЦО?

• Оцинкованные стальные. Они соединяются только и исключительно на резьбах, без сварки: сталь плавится при 1400 градусах, а цинк испаряется уже при 900, что приводит к его полному выгоранию в области сварного шва;
• Гофрированные нержавеющие. При характерной для стали прочности они легко гнутся с радиусом, равным диаметру трубы. Для соединения гофрированных подводок используются компрессионные фитинги, которые монтируются самым простым и доступным инструментом — парой разводных ключей.

Гофрированная нержавеющая труба использована для соединения радиатора с краном на подводке.

В многоквартирном доме подводки к радиатору обязательно должны быть соединены перемычкой до кранов иди дросселей. Она обеспечивает циркуляцию теплоносителя в стояке при перекрытых или дросселированных подводках. Если полностью или частично перекрыть хотя бы одну из подводок в отсутствие перемычки, очень скоро к вам придут огорченные соседи и станут в резких выражениях подвергать сомнению ваши высокие моральные качества.

Перемычка обеспечит циркуляцию в стояке при отключенном радиаторе.

Дополнительные расчеты и рекомендации

Перед установкой батарей отопления вам нужно усвоить еще несколько правил:

На рисунке показано идеальное расположение батарей относительно пола, окна и стены.

• располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
• располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
• наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
• расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
• радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.

Типовые методы установки батарей

Вариант с односторонним подсоединением лучше всего подходит для многоквартирных домов. В подобных строениях, как правило, обустраивается система с чердачной разводкой. Такое подключение позволяет достигать практически 100%-й эффективности, однако накладывает свои ограничения на допустимое количество секций радиатора – их должно быть не более 15.

Если же батарея имеет более 15 секций, подключение осуществляется по диагонали, т.е. батарею подсоединяют сверху и снизу по разным сторонам, ориентируясь на ход теплоносителя.

Однако, если теплоснабжение организовано по однотрубной технологии, диагональное подключение может быть крайне неудобным. В таких условиях вода будет последовательно проходить по каждой батарее, теряя большую часть температурного показателя на каждом участке. Поэтому к такому методу подсоединения лучше обращаться исключительно при подключении по способу двухтрубной разводки.

Также существует вариант с двухсторонним нижним подсоединением, но его лучше не использовать, т.к. при таком методе отдача тепловой энергии снижается как минимум на 10% от заявленной в паспорте величины. Но довольно часто, особенно при обустройстве отопления в собственном доме, единственным возможным вариантом остается именно такое подсоединение. В случае же с биметаллическими агрегатами потери тепла удается заметно уменьшить благодаря хорошим показателям теплопроводности материалов изготовления, что является дополнительным плюсом таких отопительных агрегатов.

Какие радиаторы отопления выбрать для замены

Не каждый возьмется за установку радиаторов отопления своими силами, считая эту затею слишком хлопотной. Но на самом деле основной фронт работ не такой уж и сложный.

При том огромном разнообразии теплового оборудования, которое предлагается сегодня, бывает непросто выбрать нужный вариант. Однако следует ознакомиться со всем характеристиками, а не только смотреть на дизайн и описание к модели.

Алюминиевые радиаторы обладают наибольшей теплоотдачей

В общих чертах параметры таковы:

1. С наибольшей теплоотдачей – алюминиевые радиаторы, отличающиеся максимальной проводимостью тепла, отличным дизайном. Среди «минусов» можно указать подверженность разрушению от кислотной среды теплоносителя, их нежелательно использовать в городских высотках, где бывает высокое давление до 20 атмосфер.
2. Чугунные радиаторы отличаются долговечностью из-за стойкости к коррозии и засорению тяжелыми частицами. Из недостатков – устаревший дизайн, большая масса, затрудняющая перевозку и крепление чугунной батареи к стене с декором. Возможны трещины от гидроудара, поскольку материал не пластичен.
3. Стальные радиаторы тоже отличаются высоким КПД по отдаче тепла, у них приемлемая цена, отличный дизайн, визуально компактные размеры даже при большой длине и глубине. Их «минус» – подверженность коррозии, даже если в документации указано «нержавеющая» сталь. При небольшой толщине подвержены деформации от гидроудара и чрезмерного давления в системе.

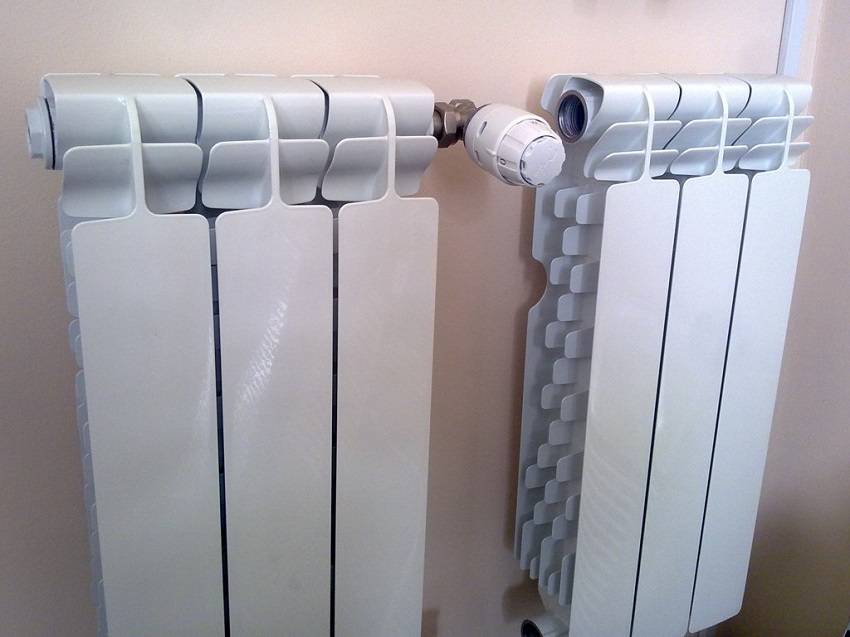

4. Биметаллические радиаторы (алюминий с покрытием и стальная труба внутри) отличаются превосходным дизайном и теплоотдачей и при небольшом весе. Стойкость к коррозии обеспечивает внутренне напыление, они нетребовательны к кислотно-щелочной среде и загрязненности теплоносителя. Хорошо переносят испытания системы, есть возможность регулировки подачи тепла при дополнительной комплектации. Из недостатков – высокая стоимость относительно других современных батарей.

5. Медные трубы и секции радиатора имеют наиболее продолжительный срок эксплуатации – до 50лет. В Европе их считают идеальным вариантом. Среди «минусов» можно указать наибольшую стоимость и сложный монтаж из-за специальной пайки, которую производят только специалисты.

Биметаллические радиаторы отличаются превосходным дизайном и хорошей теплоотдачей

Перемычка между трубами батареи – важный элемент системы. Он способен смягчить гидроудар, благодаря дополнительному распределению теплоносителя стояком и байпасом.

Биметаллические радиаторы

Название биметаллических изделий основано на использовании при их изготовлении 2-х образцов металлов: стали и алюминия. Из первого делается сам каркас, а из второго – внешняя оболочка. Крайне редко, но всё же встречаются и цельнолитые модели. К их достоинствам относят способность «держать» предельные давления (до 100 атмосфер). Добиться этого удаётся за счёт усиленного стального каркаса.

Сердцевина биметаллических радиаторов обустраивается по всей длине изделия. Благодаря этому они отличаются прочностью, надёжностью и пользуются повышенным спросом, несмотря на высокую стоимость. Известна ещё одна разновидность радиаторов этого класса, называемых псевдо биметаллическими. Они характеризуются вертикальными перемычками, усиленными сталью и поэтому стоят дешевле.

К плюсам этих изделий относят:

• низкую инерционность при высокой тепловой отдаче;
• способность «держать» давление и противостоять гидравлическим ударам;
• относительно небольшую ёмкость (внутренний объём);
• устойчивость к коррозийному воздействию.

К этому следует добавить простоту монтажа таких радиаторов, прекрасный дизайн и привлекательность.

Пошаговая инструкция по установке чугунных батарей в квартире

Стандартный чугунный радиатор имеет 10 секций. Перед монтажом в отверстия нужно вкрутить гайки с подмоткой. Часто острые края гайки повреждают уплотнительный материал. Избежать этого помогает стачивание кромки с помощью рашпиля.

Намотать на резьбу гайки подмотку в направлении, обратном резьбе.

Наматывать нужно туго, чтобы материал не сполз во время накручивания гайки. Смазать подмотку силиконовым герметиком.

Закрутит гайку разводным ключом.

Проделать ту же операцию с другой гайкой. Подготовить подобной образом краны — намотать льняную нить и смазать герметиком.

Вкрутить кран в установленную ранее гайку.

Докрутить с помощью большой отвертки или самодельного ключа.

Чтобы к крану можно было подключить полипропиленовую трубу, из которой выполнена подводка, обмотать нитью и смазать силиконом соединительную муфту. Скрутить муфту и кран. Собрать узлы на подаче и обратке.

Для отвода воздуха установит кран Маевского.Повесить чугунный радиатор на крюки, закрепленные в стене. Теперь он готов к подключению.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Г-образная трубка

Шаг 1. Монтаж начинается с установки ниппеля.

Установка ниппеля

Шаг 2. Затем устанавливается блок шаровых кранов.

Установка блока шаровых кранов

Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.

Надевается резьбозажимное соединение

Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.

Г-образная трубка развальцовывается с помощью инструментаТеперь уплотнение не сползает с трубки

Шаг 5. Трубки устанавливаются в фиксирующий уголок.

Установка трубок в фиксирующий уголок

Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.

Наживление трубокОтмечается будущее отверстие

Шаг 8. По разметке в полу сверлится отверстие.

В полу сверлится отверстие

В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.

Дюбель и саморез

Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.

Фиксация Г-образных трубок

Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.

Труба для системы отопления

Шаг 11. Выполняется соединение. Конец трубы развальцовывается.

Используется насадка зеленого цветаТрубы крепятся к полу дюбель-крюками

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубокОтопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладка

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Направляющие

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубу

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубы

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место срезаЭтот элемент необходим для соединения двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытию

Возможные схемы подключения радиаторов отопления

Наибольшее распространение в наше время получили следующие виды разводки труб:

1. Однотрубная система отопления. Этот вид повсеместно применяется в квартирах многоэтажных зданий. Здесь горячая вода сначала подается по трубе стояка вверх, затем сама стекает и заполняет радиаторы в комнатах. Хотя такая система крайне проста в применении и эффективна, все же она не позволяет регулировать температурный режим в помещении. А по мере прохождения горячей воды сверху вниз, жидкость будет сильно остывать, значит, на нижних этажах батареи будут холоднее, чем на верхних.
2. Двухтрубная система. Этот тип отличается от предыдущего тем, что в нем применяется сразу 2 трубы для теплоносителя. Одна используется для подачи горячей воды, а вторая – отвода уже остывшей жидкости (так называемая обратка). С помощью такой системы отопления можно без труда регулировать температуру в помещении посредством нагрева теплоносителя, а также на все радиаторы будет подаваться жидкость одинаковой температуры. Обычно двухтрубный вариант устанавливают в небольших домах или коттеджах.

Как видно из схемы, разводка труб существенно отличается между вариантами. Однотрубная модель более проста в исполнении, менее затратная, а двухтрубная отличается меньшим давлением в системе отопления.

При подключении радиаторов отопления схемы обвязки выбираются перед монтажом батарей, так как от них зависит конструкция отопления в целом. Поэтому, если у вас уже есть трубы отопления, но вы хотите сделать систему другого типа, то, скорее всего, придется их демонтировать и установить новые.

Крепление радиатора к полу — как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация. Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.

Варианты обвязки батарей отопления

Труба с теплоносителем может подключаться к радиатору:

• по диагонали;
• сбоку;
• снизу;
• сверху.

Выбор вида обвязки зависит от конструкции радиатора. Каждый производитель рекомендует схему подключения для своей продукции, которую желательно соблюдать.

Диагональное

Это наиболее эффективный вид обвязки. Поступающий в радиатор теплоноситель хорошо разогревает батарею на всех участках, КПД системы отопления достигает максимального значения.

Схема диагонального подключения отопления

Боковое

Теплоноситель подается к верхнему или нижнему коллектору, движется вдоль радиатора и опускается или поднимается по вертикальным каналам. Недостаток такого способа — неравномерный разогрев батареи. Наиболее горячий участок расположен ближе к точке подачи. КПД ниже, чем у диагональной обвязки.

Боковое подключение батареи

Нижнее

Такое подключение часто называют седельным. Применяется при нижней или скрытой разводке, когда труба проложена в полу. Горячий теплоноситель согласно физическим законам движется вверх, а затем охлаждается и опускается. По эффективности нижнее подключение находится на третьем месте после диагонального и бокового.

Нижнее подключение батареи

Верхнее

Такой способ применяется редко — при большой высоте отопительного прибора. Чтобы направить поток теплоносителя по нужному пути, в верхнем канале радиатора предусматривается заглушка.

Необходимая теория

В наши дни наиболее широко распространены два вида отопительных систем:

• однотрубная;
• двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

Монтаж отопительной системы

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

1. Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи.Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.
2. Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями.При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
3. Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Варианты схем подключения

Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

Расчет радиатора для помещения

Последовательность выполнения расчета следующая:

1. Для начала нужно найти количество тепла, которое необходимо для обогрева помещения определенного объема. Также нужно учитывать компенсацию теплопотерь и другие важные критерии (климатический регион, ориентацию помещения, качество его утепления и пр.).
2. Полученное значение корректируется с учетом схемы врезки прибора и нюансов его размещения на стеновой поверхности.
3. Если планируется купить разборный радиатор, то после определения необходимой мощности прибора для конкретной комнаты можно подсчитать требуемое количество секций.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как сделать правильный выбор радиаторов отопления для частного дома? Какие лучше выбрать биметаллические радиаторы отопления? Какие лучше выбрать радиаторы отопления: алюминиевые или биметаллические? Выбор радиаторов отопления: традиционные и альтернативные варианты

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Соединение секций

Предварительно нужно определить количество секций. Общепринятое правило: одна секция обогревает 2 кв. м. пола при высоте стены 2,7 м. Аналогично можно подсчитать при другой высоте помещения. Кроме того, свойства радиатора можно уточнить у продавца. Округления при расчете производятся в большую сторону. Стоит учитывать утепленность помещения.

Соединяются секции ниппелями в верхней и нижней части с помощью специальных ниппельных ключей. Эти инструменты имеют плоский конец с одной стороны, а с другой – отверстие, в которое можно вставлять лом или железный прут для облегчения работы.

Нипель чугунный

Ниппель – отрезок трубы с выемкой для уплотнительного резинового кольца и нанесенной с обеих сторон резьбой.

Стыковочные окна должны иметь разнонаправленную резьбу, чтобы при закручивании ниппель соединял секции. Процесс должен происходить одновременно с двух сторон, поэтому нужно два человека. На стороны секции с левой резьбой ключ нужно крутить вправо, а с правой резьбой – влево.

Для герметичности можно использовать сантехнический лен, но лучше приобрести специальные паронитовые прокладки. Они более долговечны и переносят высокие температуры. Дополнительно на резьбу ниппеля можно нанести герметик.

Паронитовые прокладки для чугунного радиатора

Если в системе отопления будет использоваться антифриз, нельзя наносить на льняную подмотку олифу. Она быстро разъедается антифризом. В результате герметичность нарушится и придется заново раскручивать и собирать секции. Лучше обработать резьбу стойким к химическому воздействию герметиком и поставить паронитовые прокладки.

Соединение радиаторов из чугуна

Подручные инструменты

Чтобы осуществить монтаж чугунных батарей, понадобятся следующие инструменты:

• Строительный уровень.
• Шуруповёрт.
• Дрель для проделывания отверстий в стене.
• Рулетка.
• Герметик, лента для уплотнения.
• Карандаш.
• Длинный и короткий ключ для соединения секций батареи.

Инструменты для монтажа батареи отопления

Дополнительно лучше приобрести динамометрический ключ. Он поможет оптимально затянуть детали в местах соединения. Если сделать это слабо, они могут не выдержать давления отопительной системы. Это вызовет протечку. А если сильно закрутить, то может сорваться резьба. Это тоже приведет к аварийной ситуации.

Динамометрический ключ

Комплектация и сборка покупной батареи

Большинство теплового оборудования продается в готовом виде или заводской сборке. Они отличаются качественной пайкой и полно комплектной сборкой. А все, что необходимо для монтажа – фитинги для соединения с трубами, прилагаются к ним. Чаще всего есть описание со всеми рекомендациями по подсоединению.Для открытого верхнего отверстия рекомендуется кран Маевского, чтобы выпускать скапливающийся в теплоносителе воздух. Он не будет лишним вместо заглушки, которые все равно устанавливают на незанятые трубами коллекторы.

Комплектующие для установки батареи отопления

Если прибор для отопления помещения реализуется без дополнительного оснащения, к нему понадобятся:

• заглушки (1 глухая, 2 проходные по диаметру труб) и прокладки к ним;
• кран Маевского с резьбой (возможно, с фитингом);
• армированные трубы из полипропилена (металлопластика, другого полимера);
• «американка» (краны запорной арматуры);
• концевик для подсоединения к соседским батареям.

Для «ленинградки» и других схем также рекомендуются врезные клапаны, распределяющие теплоноситель для более равномерного обогрева. В домах, где идет оплата по уровню температуры в помещении, возле стояка монтируют счетчик тепловой энергии.

Когда все в наличии, остается собрать инструменты:

• карандаш, угольник и рулетка для разметки;
• универсальный строительный уровень;
• дюбеля и кронштейны;
• специальный паяльник для полимерных труб (многие фирмы и магазины дают в аренду);
• разводной и динамометрический ключ (профилактика смещения резьбы и протечки);
• электродрель или универсальный инструмент для крепления кронштейнов к стене;
• болгарка с диском по металлу (для демонтажа старых батарей).

После установки радиатора нужно проверить все места соединений и подтянуть гайки при необходимости

Порядок действий

Для выполнения монтажа потребуются выполнить следующие действия:

• докупить расходную арматуру, так как батареи продаются без неё: заглушки, прокладки, трубы, «американки», полипропиленовый кран, концевик, паклю и термопасту;
• если замена радиаторов проводится в разгар отопительного сезона необходимо обратиться в ЖРЭУ для отключения стояка;
• собираем необходимый инвентарь: уровень, паяльник для труб, перфоратор с победитовым сверлом, болгарку с диском по металлу, рулетку и карандаш, газовый и разводной ключи.

Готовясь к установке, сразу соберите все необходимые инструменты и материалы

Технология проведения работ такова:

• демонтаж отслуживших батарей;
• разметка кронштейнов и радиаторов;
• выбор типа подсоединения;
• сбор радиатора;
• установка;
• пробное испытание.

Виды разводки батарей

Существует всего 4 типа подключения радиаторов:

Боковое одностороннее

Такой метод подключения больше всего распространен в наше время. Его смысл состоит в том, чтобы подключить подводящую линию к верхнему патрубку, а обратку к нижнему с той же стороны. Таким образом происходит максимальная отдача тепла от воды к батарее

Важно отметить, если подключить наоборот, то есть горячую снизу, а обратную сверху, то мощность радиатора упадет. Недостатком данной системы является то, что она плохо работает с многосекционными радиаторами

Диагональное

Этот метод зачастую используется в сочетании с многосекционными батареями, где количество секций составляет более 12. При такой разводке труба с горячей водой подключается сверху с одной стороны батареи, а обратка – снизу с другой стороны. Таким образом даже самая длинная батарея прогревается равномерно.

Нижнее

Этот способ будет эффективен, если трубы системы отопления находятся под полом или плинтусом. При нижней разводке вы сохраняете эстетический вид помещения, но теряете в мощности, так как обе линии (горячая и обратная) подключаются снизу радиатора с разных сторон. При нижнем методе подключения теплопотери имеют наибольшие значения в сравнении с другими способами подключения. С выбором метода подключения все просто – если у вас батареи до 12 секций, то смело подключайте их боковым односторонним способом, а если больше, то диагональным. Использовать нижнее подключение мы не рекомендуем, так как оно увеличивает затраты на отопление и снижает эффективность батарей.

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

Разметка установки кронштейнов батарей

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

• Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
• Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
• В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

С чего начинается грамотная установка разных типов радиаторов отопления в квартире?

Чтобы установка радиаторов отопления в квартире прошла без проблем, то вторым шагом нужно своими руками отбить горизонтальный уровень расположения батареи

Так же как и при организации теплого пола, важно обеспечить соосность для подключения подводок к футоркам. Но здесь есть свои особенности:

• Горизонтальные каналы отопительного прибора нужно сориентировать по уровню.
• Обе трубы подачи должны иметь уклон относительно хода жидкостного теплоносителя для снижения силы сопротивления потоку и завоздушивания устройства. По СНиП уклон небольшой – всего 5-10 мм на длину трубы более 0,5 метра.
• Стальные трубы подвода длиной менее 1,5 метра к стене крепить не нужно.

Есть еще один вопрос, который интересен начинающему сантехнику – на какой высоте устанавливают радиаторы в комнате. По правилам их положение осуществляется по следующим правилам:

• Промежуток между подоконником и верхней точкой батареи – 50-100 мм.
• Промежуток между стеной и батареей – 25-50 мм.
• Расстояние от пола – 100-120 мм.

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Порядок крепления к полу

Не всякие стенные поверхности приспособлены для крепления относительно тяжёлых батарей. Если они изготовлены из гипсокартона или лёгкого бетона, например, – делать это не рекомендуется. Единственный выход из создавшегося положения – напольная установка монтируемого радиатора. Другой вариант – размещение его на специальных ножках, имеющихся в комплекте некоторых моделей. Однако их внешний вид и конструкция подходят далеко не для всех помещений.

Для установки типовых радиаторных изделий нередко применяются специальные кронштейны. Они надежно фиксируются на полу, после чего монтируемый прибор за нижний коллектор с помощью дугообразного захвата крепится к ним посредством болтов. Ножки приборов бывают постоянной высоты или регулируемые по длине.
