Среди всего многообразия технологий устройства теплого пола (электрического, инфракрасного и других), особой популярностью пользуется водяная система. Она долговечная и надежная, но без предварительного правильного расчета есть вероятность увеличения затрат при осуществлении монтажа и снижение эксплуатационных свойств системы.
Водяной теплый пол
Проект водяной системы отопления может быть разработан в качестве одного из пунктов проектной документации на дом. Также его можно отдельно заказать или выполнить самостоятельно. Некоторые фирмы, специализирующиеся на монтаже водяного теплого пола самостоятельно выполняют предварительный проект системы.
Проект потребуется даже при самостоятельном устройстве водяного теплого пола. Это позволит приобрести материал и фасонные элементы в нужном количестве, а сам монтаж выполнить в короткие сроки, не отвлекаясь на расчеты и переделки.

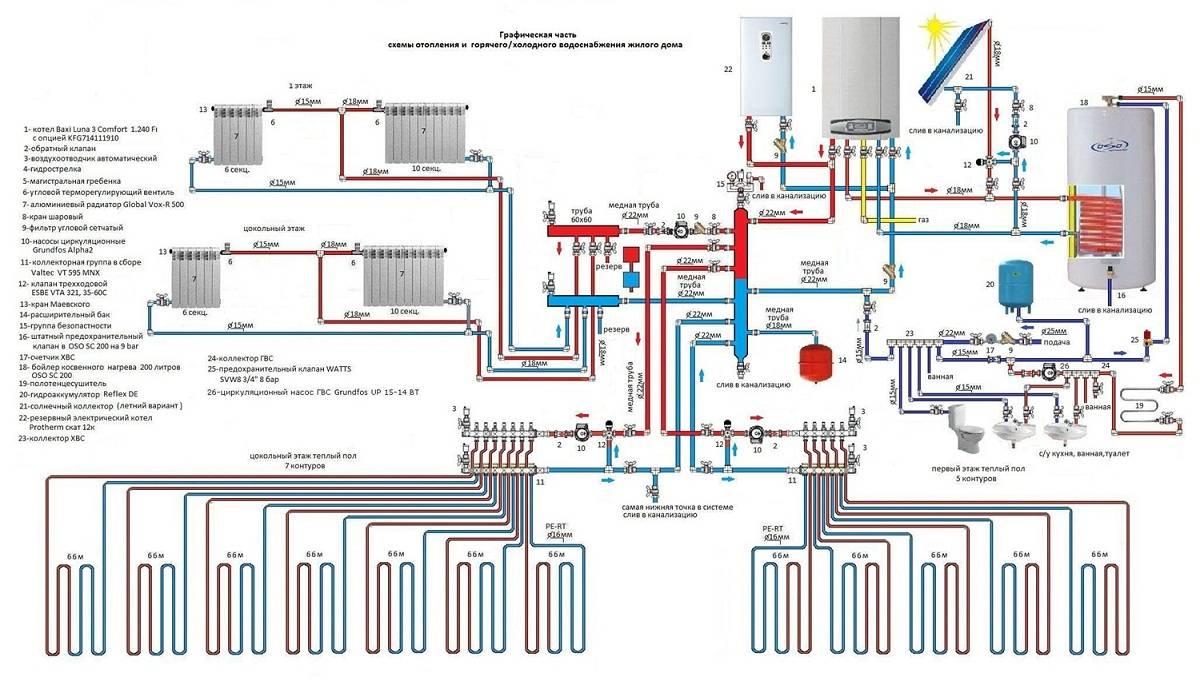

Схема раскладки и подключения в частном доме
Для составления проекта потребуется наличие и учет следующих данных:
- Поэтажный план здания.
- Материал наружных стен и окон с дверями.
- Желаемую температуру внутри помещения.
- Информация о том, где расположены стояки и отводы внутри строения.
- План расстановки мебели.
Зная перечисленные нюансы помещения, сначала выполняют тепловой расчет, а затем приступают составлению схемы монтажа.
Индивидуальная система отопления двухэтажного дома
Довольно часто загородный дом имеет 2-3 этажа в этом случае система отопления имеет не одну ветку, а несколько. При этом разводка может идти по вертикальной или по горизонтальной схеме.
Рис.13.
Рис.14.
Рис.15.
Вертикальная схема (рис. 13) представляет собой систему вертикальных стояков, по которым теплоноситель циркулирует по отопительным приборам. Такая схема целесообразна при если дом имеет значительную площадь. На всех отопительных приборах должны быть установлены байпасы и запорная арматура.
Горизонтальная схема (рис.14) представляет собой поэтажную разводку. Она предполагает наличие одного стояка по которому теплоноситель подается и отводится на каждый этаж. Для загородных домов небольшой площади это наиболее целесообразная и наименее затратная схема как по материалам, так и по сложности монтажа.
Лучевая поэтажная разводка (рис.15) более затратна в монтаже, чем двухтрубная горизонтальная. Преимущество этой схемы в точной регулировке отопительных приборов, и как следствие возможности снижения затрат на отопление.
Рис.16.
Рис.17.
Довольно часто делают комбинированные схемы отопления (рис.16). На первом этаже в качестве приборов отопления применяют теплый пол, а на втором и следующих этажах радиаторы отопления. В этом случае применяют горизонтальную схему разводки. При этом на первом этаже лучевую, а на втором двухтрубную схему.
В общую схему отопления встраивается и контуры подготовки горячей воды. Полная схема системы отопления и горячего водоснабжения представлена на рисунке 17.
Рассмотренные схемы и принципы организации отопления позволяют сделать систему отопления своими руками в любом загородном доме. Конечно различные схемы потребуют различных затрат как на материалы, так и на монтаж. Однако система отопления будет эксплуатироваться многие годы, и она должна быть надежной и легко управляемой. Таким образом излишние затраты с лихвой окупятся в процессе эксплуатации системы.
Расчет системы отопления частного дома
Расчет мощности котла отопления
Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.
Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице
| Площадь дома, м.кв. | Мощность котла, кВт. |
| 50-200 | > 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:
особенности подачи энергоносителя
Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа. Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%
Для электрического котла важно качество проложенных линий и мощность
трансформатора;
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%
Для электрического котла важно качество проложенных линий и мощность
трансформатора;. вид обогреваемого помещения
При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;
вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;
количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;
минимальный уровень температуры воздуха в регионе;
дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.
Можно воспользоваться программами для расчета отопления:
- калькулятор расчета отопления дома
- калькулятор расчета стоимости отопления дома
Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.
Расчет труб отопления
Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.
Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.
Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.
Расчет количества радиаторов отопления
Радиаторы отличаются материалом изготовления.
Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.
Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.
Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.
Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.
Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.
Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.
Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.
Расчет терморегуляторов
Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.
Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.
Циркуляционный насос и расширительный бак
В закрытой системе индивидуального отопления загородного дома обязательно устанавливается циркуляционный насос. Он обеспечивает прокачку теплоносителя через систему отопления.
При выборе циркуляционного насоса следует обратить внимание на производительность и напор. Производительность показывает объем перекачиваемого теплоносителя, напор — это способность преодолевать гидравлическое сопротивление системы отопления
Производительность определяется по формуле:
Q=0.86xP/dt,
где Q – производительность, P – тепловая мощность котла отопления, dt – разница температуры подачи и обратки (традиционно принимают 20 градусов).
Напор:
H=NxK,
где N – число этажей включая подвал, K – усредненный коэффициент гидравлического сопротивления системы отопления (для двухтрубной системы отопления 0,7-1,1, для коллекторно-лучевой 1,16-1,85).
Расширительный бак необходим для компенсации расширения теплоносителя вызванное нагревом. Расширительный бак представляет собой емкость, разделенную на две части эластичной мембраной. С одной стороны мембраны теплоноситель, с другой воздух. При расширении теплоносителя мембрана прогибается, увеличивая объем системы отопления и снижая давление.
Объем расширительного бака приближенно определяют, как 5% от объема системы отопления.
Циркуляционный насос и расширительный бак устанавливаются на обратке перед входом котла отопления (см. рис. 1), там температура теплоносителя самая низкая, что значительно продлевает срок службы этих элементов системы отопления.
Если площадь дома не большая, и система отопления не сильно разветвленная, то целесообразно приобретать котел отопления с встроенным расширительным баком и циркуляционным насосом. Такой котел позволит обеспечить полную автономность системы отопления загородного дома.
Нижняя и верхняя схема разводки
При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.
Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.
Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.
Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака
Схемы подключения
На подключение радиаторов в каждой комнате дома уходит куча времени. Лучше, если это время будет проведено за карандашом и бумагой, а не с сопутствующей порчей материалов и трудовых ресурсов. Схема прокладки труб и их соединений должна быть досконально продумана.
Разные типы подключений имеют отличия в распределении итоговой мощности. Наиболее классическая схема — двухтрубная. При правильно подобранной скорости циркуляции обеспечивает равномерный нагрев каждого радиатора в системе и допускает возможность индивидуальной регулировки.
Однотрубная схема подключения — это, скорее, способ локальной группировки радиаторов. Например, три радиатора одной комнаты могут быть последовательно связаны трубой с установкой общего терморегулятора и запорной арматуры. Но как общий случай такое подключение невозможно.

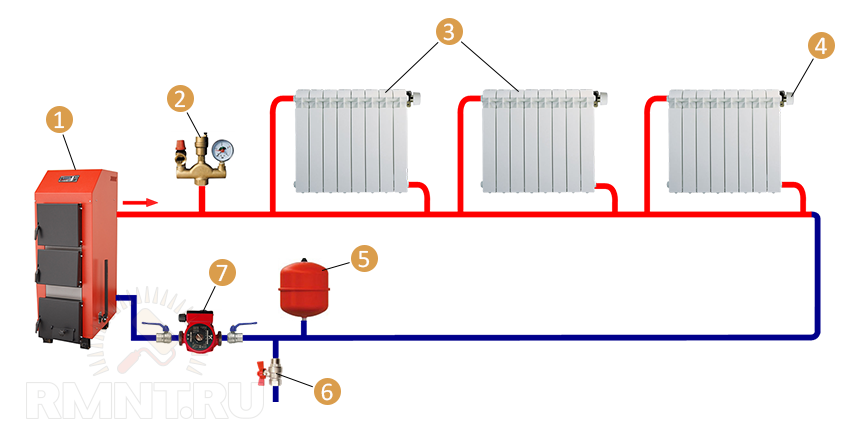

1 — котел отопления; 2 — группа безопасности; 3 — радиаторы с диагональным подключением; 4 — кран Маевского; 5 — расширительный бак мембранного типа; 6 — вентиль для слива и наполнения системы; 7 — насос
Ленинградка — отдельная разновидность однотрубной системы, в которой радиаторы подключены через закорачивающий кран. Она допускает возможность регулирования, пусть и не такую гибкую, как при двухтрубной системе — при смене теплового режима придётся перенастраивать регуляторы по всей длине крыла.
Выбор схемы разводки осуществляется всегда с учётом особенностей планирования помещения. Например, при большом удалении котельной от жилых помещений радиаторы запитывают кольцом Тихельмана — аналогом двухтрубной системы, хорошо организующей магистральные и разводящие трубопроводы. Максимальной функциональностью и удобством настройки обладает система отопления построенная «звездой» с использованием коллекторной группы. Однако этот вариант требует значительных начальных вложений.
Основные виды обогрева
Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.
Водяное отопление
Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:
- Одинаковый режим температуры во всех помещениях.
- Продолжительность срока эксплуатации.
- Возможность использования разных материалов труб, метизов (полипропилен, металл).
- Бесшумность работы.
- Экономия топлива, простое обслуживание.
Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.
Воздушное отопление
Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.
Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).
Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.
Обогрев на базе электричества
Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:
- Конвекторы электрические.
- Завесы воздушные.
- Масляные радиаторы с тэнами.
- Инфракрасные излучатели (УФО), теплый пол.
- Тепловентиляторы, тепловые пушки.
Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.
Водяное отопления
Достоинства и недостатки водяного отопления
У данного вида отопления есть несколько недостатков, но плюсов гораздо больше. Перечислим плюсы и минусы этого варианта.
Принцип работы системы водяного отопления
Принцип работы системы достаточно простой: вода нагревается в котле и идет по трубам к радиаторам. Через них она отдает тепло и после этого идет назад в котел по другому контуру.
Одна из основных задач системы отопления – запустить воду и заставить ее двигаться по трубам. Это реализуется одним из двух способов: естественным и принудительным. В первом случае вода движется по законам физики, когда холодная вода вытесняется горячей. Во втором случае движение воды запускается при помощи циркуляционного насоса.
Из каких основных узлов состоит система водяного отопления?
Вся система состоит из следующих элементов:
- Котел, в котором осуществляется подогрев воды и из которого подогретая вода направляется в контур отопления.
- Трубы.
- Радиаторы.
- Циркуляционный насос.
- Расширительный бак.
- Приборы автоматизации.

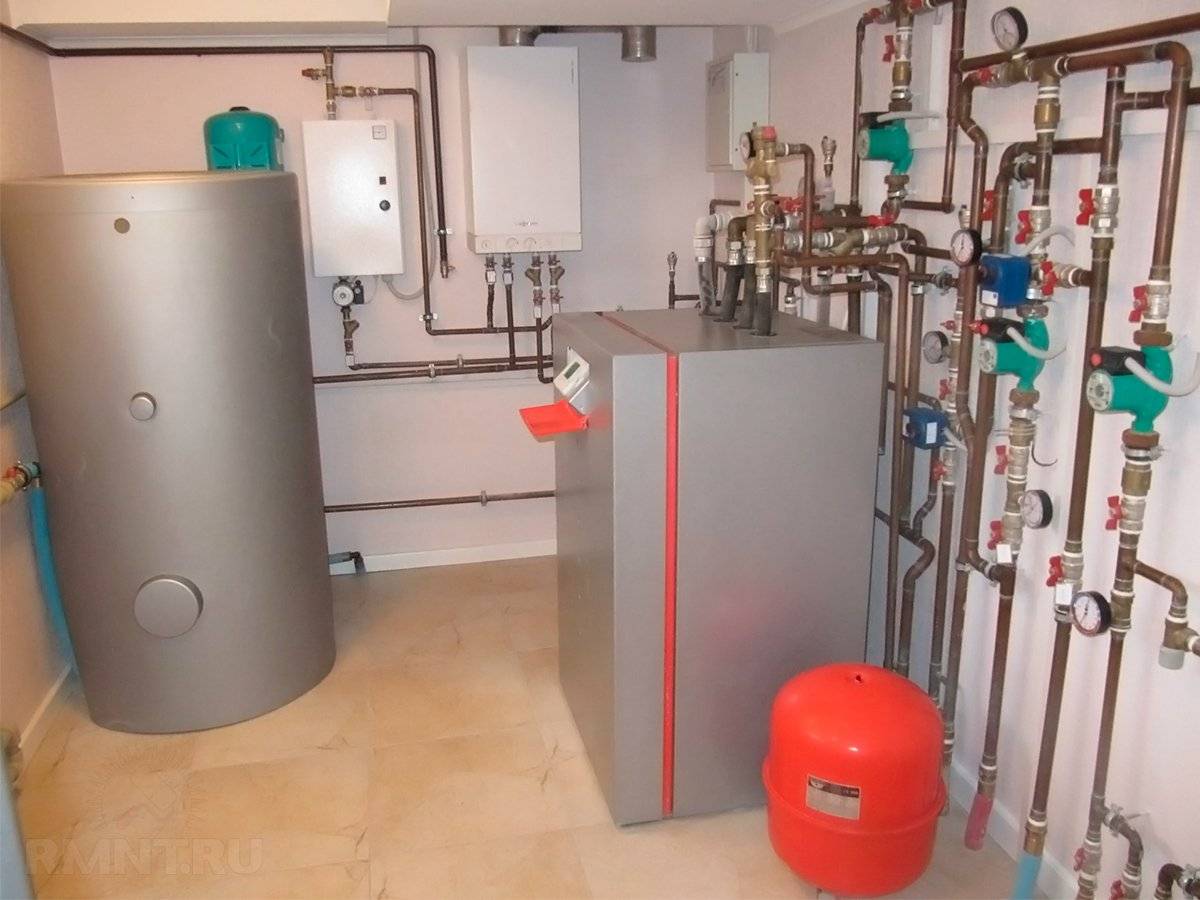

Рисунок 3 – Оборудование котельной
С чего начать проектирование отопления в своем частном доме?
На начальном этапе нужно выбрать тип отопления и рассчитать все материалы и работы, которые необходимо будет закупить и выполнить. Все это нужно сделать и выбрать как можно более экономно и эффективно. Чтобы отопление функционировало с максимальным КПД, дом должен быть хорошо утеплен и иметь способность долго удерживать тепло. Отопление проектируется и монтируется при монтаже всех коммуникаций.
Какие существуют варианты реализации системы водяного отопления?
Наиболее простой в реализации является однотрубная система. В этом случае, как понятно из названия, теплоноситель движется по одной единственной трубе. То есть радиаторы соединены между собой последовательно и вода из котла поступает в первый из них, затем в последующие. После прохождения последнего радиатора вода уходит обратно в котел по трубе, которая ведет из последнего радиатора в котел. Этот вариант является одним из самых простых в реализации и очень экономичным, потому что потребуется минимум оборудования и материалов.
Выбираем энергоноситель
Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.
Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):
- эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
- удобство при эксплуатации;
- как часто придется обслуживать агрегаты, расценки на вызов мастера;
- требования к складированию.
Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.
По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:
- Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
- Сжигать уголь и дрова — самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
- Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
- Проверенный вариант – совмещение 2—3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.
Какое топливо лучше использовать в конкретных условиях, подробно рассказывается в отдельном материале. Также рекомендуем посмотреть видео и выслушать полезные советы эксперта:
