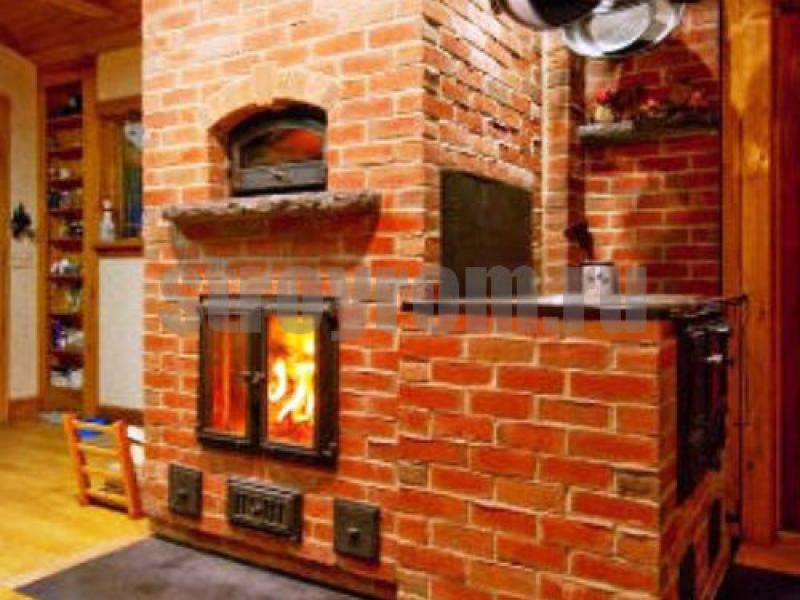

Популярные проекты каминов из кирпича – выбираем под себя

Принцип работы

Все сооружения, которые топят с помощью дров, работают по одному и тому же принципу, что и калорифер. Воздух — носитель тепла. Происходит его нагревание и он понимается кверху. Холодные потоки, наоборот, опускаются книзу и попадают в каналы. Такое движение может быть естественным или автоматизированным. В моделях, где установлена автоматика возможно регулировать интенсивность сжигания топлива и уровень прогрева воздуха. Варианты печей с длительным горением можно отнести к отдельной теме. После того, как произошёл розжиг, поступление О2 снижается до минимума и дрова просто тлеют. Конечно, теплопроводимость в таком режиме снижается, но одной закладки топлива хватает на восемь часов теплоотдачи.

Иногда дровяную печь-камин оборудуют теплообменником. В нём может циркулировать теплоноситель в жидком состоянии. Установка водяного контура на такой конструкции позволит распределять тепло в дальние уголки дома. Для дома, где постоянно проживают люди — это отличный вариант отопления.

Таблица: преимущества и недостатки

+
Сразу, как только начинает топиться печка, ощущается теплоМаленькая теплоёмкость корпуса. Как только заканчивается процесс тления, печь практически сразу остывает
Более высокий уровень КПД, если сравнивать с каминами, у которых открытая топка или с обычными кирпичными дровяными печьмиХорошо отапливается только то помещение, где расположена печка-камин или дом, у которого открытая планировка. Но наличие водяного контура устраняет данную проблему
Возможность использования автоматики, чтобы регулировать теплотворностьВ качестве топлива ни в коем случае не использовать уголь. Подходит только топка сухими дровами, чтобы детали конструкции не повредились
Более безопасная модель, нежели топка с открытым типомДорогостоящее удовольствие
Гибкость конструкции, на которой можно установить конфорки, водяные рубашки, баки для воды
Независимость системы от электроснабжения
Маленькие размеры и отличная эргономика. Разнообразные дизайнерские решения
Вес среднего размера готовой печи не такой уж и большой. Её можно устанавливать, хоть и не рекомендуется, без отдельной фундаментальной части прямо на пол.

Таблица: виды печей-каминов

ВидОписание
Массивная печка-камин с лежанкой Громоздкая и занимает очень много драгоценного пространства. Печку можно протапливать отдельно от камина. На тёплой лежанке можно просто отдыхать или даже лечить больные суставы или спину. Она прекрасно сохраняет тепло в помещениях дома в зимнее время года.Правда, она имеет высокую стоимость из-за большого количества необходимых материалов и, само собой, её большой размер
Вариант компактной пристенной печки-камина Такая конструкция прекрасно подойдёт для не слишком больших домов. С её помощью можно обогреть одновременно 2 комнаты. Печка и камин соединены, но их всё равно можно протапливать отдельно друг от друга. Зажигая камин, можно создать уютную атмосферу в помещении, а если растопить и камин, и печку, то помещения будут прогреваться максимально быстро. В ней нет варочной поверхности. И это её недостаток
Печь-камин, разделяющая комнату на 2 зоны Такой печкой можно отлично зонировать большую комнату дома. Эта модель печи тоже имеет не слишком большие размеры. Её можно соорудить так, что её стена будет выходить в соседнее помещение. Такой вариант печки вполне возможно оснастить варочной поверхностью и духовым шкафом. На ней можно соорудить каминную полку и расставить на ней декоративные элементы или фотографии. На ней же можно сушить травы, овощи или фрукты.
Сооружение в форме квадрата Её несомненными плюсами являются её аккуратность и компактность. Обогрев двух комнат таким сооружением вполне возможен, если тщательно продумать место, куда её установить. Только вот варочной плиты в этой модели нет, поэтому ею можно только отапливать помещение и декорировать его.
Многофункциональная печка-каминСможет обогреть 2 комнаты дома. Обычно каминную её часть поворачивают в сторону зала или спальни, а печную часть располагают в кухонной зоне. Под камином устраивается ниша, где можно подсушивать дрова. Они будут разносить по дому приятные древесные ароматы.

Выбирая модель, обращайте внимание на её мощность в первую очередь. Если её будет недостаточно для обогрева помещений, то печку придётся топить практически всё время

Таким образом, её детали будут перегреваться. С избыточной производительностью конструкция будет функционировать в зажатом режиме, т. е. будет постоянно ограничиваться поток воздуха.

Печные комплексы барбекю

Комплекс барбекю

Комплексы барбекю включают в себя от двух и больше печей для приготовления пищи, таких как мангал, печь под казан, хлебная печь, русская печь, помпейская печь, коптильня. В комплекс часто добавляют столешницу из кирпича с мойкой или без нее.

Мангал

Мангал предназначен для приготовления шашлыка и жарки мяса на гриле и вертеле. Топка мангала (шашлычная зона) обычно шириной 760-1020мм, глубиной 500-600мм. Габариты всего мангала – от 1270х1020мм до 1780х1170мм в зависимости от ширины топки и подведения дымоходов, других печей комплекса. При желании мангал можно оборудовать встраиваемым мангальным ящиком и вертелом с электроприводом.

Печь под казан

Печь под казан – печь с круглой топкой и чугунной плитой с наборными кольцами для установки казана. В этой печи также можно жарить шашлык подвешивая шампура вертикально через отверстие в плите. Габариты печи 890х1020мм.

Русская печь

Русская печь в комплексе барбекю имеет несколько уменьшенные размеры. Варочная камера закрывается заслонкой или герметичной дверкой. Габариты печи 1270х1270мм.

Хлебная печь

В хлебной печи дрова сжигаются в топливнике разогревая варочную камеру, расположенную над топливником (в отличии от русской печи, где дрова закладывают в саму варочную камеру). Габариты печи 1020х1020мм.

Помпейская печь

Помпейская печь – европейский вариант русской печи, где варочная камера имеет форму круглого свода – купола. Кроме приготовления обычной еды в помпейской печи удобно выпекать пиццу. Габариты печи 1500х1500мм при диаметре купола 900мм.

Коптильня горячего копчения

Коптильня бывает 2-х видов: горячего и холодного копчения. В коптильне горячего копчения коптильный шкаф расположен над огнем. На разогретое дно шкафа насыпается древесная щепа и происходит копчение при повышенной температуре. Коптильный шкаф заказывается из нержавейки, размером в среднем 500х500х800мм. Габариты коптильни 890х890мм.

Коптильня холодного копчения

Коптильня холодного копчения отличается тем, что коптильный шкаф расположен на расстоянии до метра от огня и копчение происходит от холодного дыма на протяжении длительного времени ( до 2-х суток), из-за чего редко такие коптильни работают на дровах, неудобно поддерживать тлеющий огонь длительное время.

Видео описание

В этом видео показано, как нужно делать кладку для камина:

После завершения работ над камином при его непрезентабельном внешнем виде можно сделать отделку внешней поверхности. При этом используются различные огнеупорные материалы, например, керамика, жаростойкая краска, декоративная штукатурка, изразцы (глиняные плитки с основанием, являющиеся разновидностью кафеля), камень искусственный и природный.

Если нужен камин с функцией обогрева, можно использовать метод воздушного отопления; в таком случае рекомендуется использовать чугунную, а не шамотную топку. Для обогрева всего дома нужно обустроить систему воздуховодов, распространённую по всему жилому строению. При этом холодный воздух должен непосредственно направляться в топку, после чего нагретый воздух проходит вверх по трубам.

Ещё одним вариантом отопления от камина является водяное. При этом также предусматривают наличие варочной панели на камине. Такие камины-печи с функцией обогрева находят широкое применение не только в частных домах, но и в банях.

Произведение расчетов

Размер камина напрямую зависит от площади помещения, а также от ваших личных потребностей и предпочтений. Габариты конструкции подробно указываются в схеме. Порядовка камина указывает на то, сколько материла необходимо для строительства

Важно знать, сколько облицовки, стандартного и огнеупорного кирпича вам потребуется и приобрести все материалы с небольшим запасом

Не менее важно знать, сколько кладочного раствора вам потребуется. Важно учитывать не только основную кладку, но и возведение дополнительного фундамента

Преимущественно в качестве кладочного раствора используют цемент с маркировкой М 200. Для получения необходимой массы, необходимо смещать между собой цемент и песок исходя из пропорции 1/3. Далее постепенно вмешиваем воду, до тех пор, пока не образуется густой, однородный состав, без комков и грязи. Для того чтобы уложить один кубический метр кирпича, в среднем потребуется 0,2-0,3 кубометров состава.

Профессиональный и грамотно составленный проект имеет не только фронтальную, но и горизонтальную проекцию. Это позволяет произвести все расчёты максимально просто и подробно, увидеть форму и очертания камина с обеих сторон. Если конструкция печи более сложная, отдельно можно рассчитать и начертить арку, полку и другие конструктивные элементы. Это позволит определить способ расположения и место закрепления дымосборника, зольника, дымохода, выявить угол наклона стенок и ниш.

https://youtube.com/watch?v=mD6bXG5yLNo

Лучшие варианты финишной отделки камина из кирпича и критерии выбора

Если кладка камина производилась профессиональным каменщиком и на ней нет перекосов, огрехов, трещин, то можно не использовать дорогую отделку, а покрыть кирпич термоустойчивым лаком. Такая поверхность оттолкнет копоть, грязь, влагу, пыль, и в итоге получится красивый камин из кирпича в английском стиле без значительных материальных затрат.


Камин, покрытый лаком

Если кладка получилась не очень ровная либо цвет натурального кирпича не сочетается с интерьером жилища, то можно воспользоваться экономичным вариантом облицовки, который заключается в оштукатуривании поверхности с покрытием термоустойчивой краской.

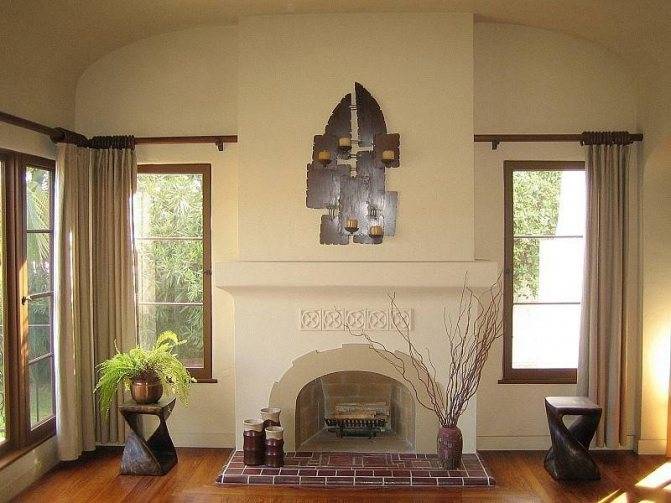

Оштукатуренный и окрашенный камин

Преимущества такой отделки очевидны:

  • она проста в исполнении, не требует особой сноровки, опыта и использования специального инструмента;
  • недорого обойдется;
  • такая отделка не утяжеляет дровяной камин, не требует укреплять основание;
  • позволяет в любое время освежить и/или перекрасить поверхность, придав другой вид.

Также можно облицевать поверхность декоративными материалами: керамогранитом, терракотовой плиткой, камнем. Кафель выбирать для этого не стоит, ведь коэффициент его расширения ниже кирпича. После 3-4 циклов нагрева и охлаждения сцепление с основанием неминуемо снизится и кафель попросту отвалится.

Облицовка терракотовой плиткой долговечна, но исправить ошибки после некачественной отделки трудно, поэтому во время работы нужно быть осторожным.

Облицовка камина возможна и путем применения изразцов. С их помощью можно сделать действительно королевский камин. Печи с изразцовой отделкой красиво выглядят, имеют хорошую теплопроводность и продолжительно сохраняют тепло. Поверхность изразцов стойко выдерживает загрязнения, она отличается надежностью и долговечностью.

Но эти преимущества нивелирует один существенный недостаток. И это — высокая цена.

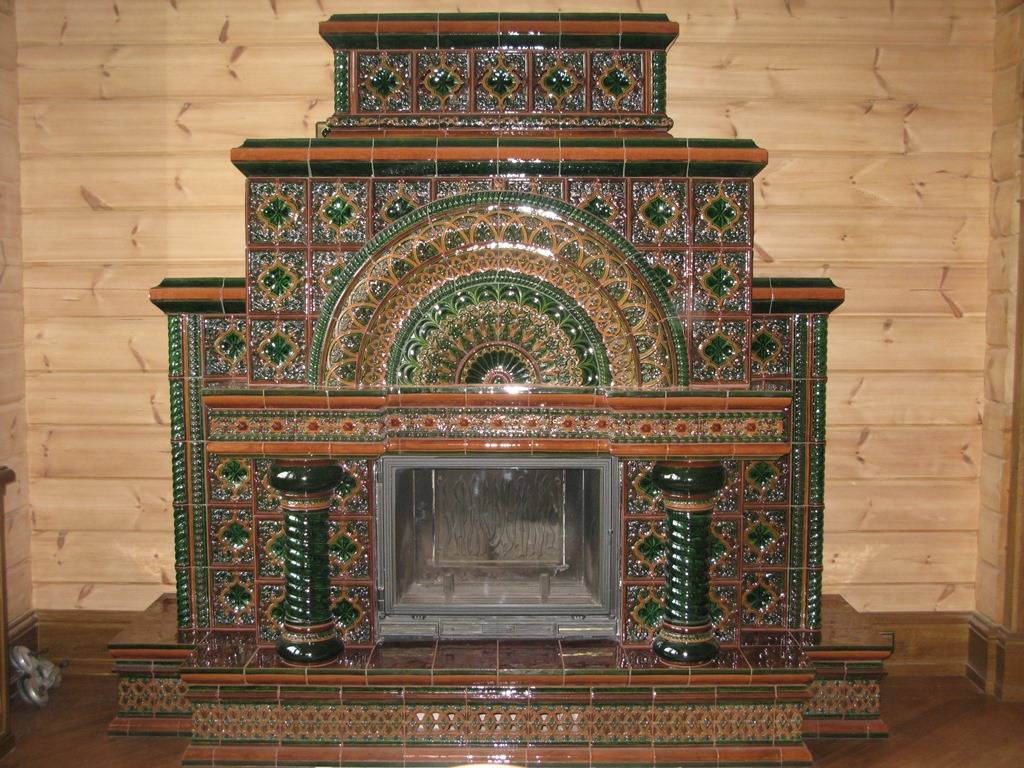

Отделка при помощи изразцов

Работа над дымоходом

Классический канал имеет форму колпака, внутри которого размещена либо труба, либо керамические блоки. Задняя стенка конструкции всегда вертикальна и перпендикулярна основанию. Наклонные боковые элементы (45-60 градусов) обеспечивают равномерное сужение дымохода. Стенки канала должны быть довольно толстыми, чтобы снизить потери тепла.

Минимальная высота трубы – 5 м. Этот показатель зависит от высоты дома. На 2 м выше основания топливника посредством жидкого цементного раствора крепится дымовая задвижка.

Большое значение имеют термическая и тепловая изоляции трубы: если пренебречь необходимыми мерами, в ней может начать скапливаться конденсат или даже произойти возгорание. У наружного края трубы устанавливается улавливатель искр и дефлектор.

В квартире

Ограничения. От идеи строительства очага из кирпича следует отказаться сразу. Даже небольшая модель весит около тонны без учета дымохода — этого не выдержат ни одни межэтажные перекрытия. Поэтому камины либо покупают полностью готовыми, либо собирают из отдельных элементов: топка, дымоход, кожух

Но и тут следует обращать внимание на вес конструкции — он должен укладываться в диапазон 300-800 кг с учетом дымохода

Требования. СНиП 2.01.07-85 ограничивает нагрузку на перекрытия в квартирах 150 кг/м². А в правилах пожарной безопасности ППБ-01-03 указано: если пол сделан из древесины и других горючих материалов, отопительный прибор должен стоять на негорючем основании и иметь предтопочный лист размером не менее 0,5 х 0,7 м. Поэтому непосредственно на пол камин (или печь) можно поставить только в том случае, если сам он весит около 300 кг, а напольное покрытие выполнено из плитки, камня и пр. Во всех остальных случаях основание потребуется.

1 из 3

На фото:

На пол, выложенный камнем или плиткой, можно ставить камин весом до 300 кг, не делая под него основания.

Процесс создания кирпичного камина

После данных согласований заключается договор, а затем происходит производство и заказ тех элементов, которые нужны для будущего камина. Фигурный кирпич мы изготавливаем сами, если он понадобится для применения на объекте постройки. Также мы выполняем работы с камнем разной конфигурации. Это ракушечник, мрамор, песчаник и прочие виды камня. Такие элементы мы также изготавливаем в лучших цехах, расположенных в Москве и предназначенных для подобных видов работ. Комплектующие Российских и импортных производителей заказываем у сотрудничающих с нами фирм по приемлемы ценам.

Далее происходит реализация проекта непосредственно на объекте. Все работы выполняются под ключ. А это значит, начинаются они с подготовки, а заканчиваются сдачей готового объекта заказчику.

Помимо всего этого, наша компания предоставляет возможность по изготовлению авторских, штучных и серийных дизайнов. Выбор вариантов весьма разнообразен.

Советы по эксплуатации

Опытные печники могут дать полезные советы и по процессу возведения, и по эксплуатации камина-печи. Хвойные дрова не используют, иначе дымоход загрязниться и перестанет функционировать

Дрова всегда должны быть хорошо просушены, это важно для длительного горения. Ни в коем случае не сжигайте бытовой мусор и разнообразную макулатуру – в воздух попадут токсины

Банная печь должна соответствовать многим критериям

Отзывы показывают, что лучше обратить внимание на финских производителей. На каждую деталь их продукции есть гарантия, что упрощает ремонт

Защитный экран для камина должен быть довольно надежным.

При собственноручном возведении всегда пользуйтесь схемами. Они помогут понять, как именно должны размещаться компоненты в каждой линии. В процессе обязательно используйте строительный уровень. Угловые и фронтальные сооружения наиболее популярны. Но это зависит от общей планировки дома.

Устройство каминной топки

Конструкционно топка состоит из следующих элементов:

  • Основание
  • Стенки
  • Дымосборник
  • Колосниковая решетка
  • Дверца
  • Шиберная заслонка
  • Зольник

Основание

Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.

Стенки

Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.

В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.

Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича, переходите и узнайте подробнее

Дымосборник

Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.

Колосниковая решетка

Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.

Дверца

Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.

Шиберная заслонка

Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.

Зольник

Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.

Советы

Если вы хотите подобрать идеальную печку-камин, а также продлить ее срок службы, то вам стоит ознакомиться с несложными советами специалистов:

  • Если вы решили самостоятельно собрать такой агрегат, то вам следует учесть, что на долговечность и практичность конструкций в первую очередь влияют правильно составленный проект и чертеж. Если вы не хотите рисковать, то лучше обратиться к специалистам, которые помогут вам произвести грамотное проектирование будущей печи.
  • Не беритесь за самостоятельное изготовление печи-камина, если сомневаетесь в своих силах. Неправильно сложенная модель будет малоэффективной и даже опасной из-за риска отравления угарным газом. Переделать неверную конструкцию будет очень трудно или вовсе невозможно.
  • Подбирая печь-камин непосредственно для обогрева, вам необходимо разузнать, на какую именно площадь она рассчитана. В продаже встречаются варианты, предназначенные для пространств в 60, 80, 100-180 м2.
  • Специалисты настоятельно рекомендуют приобретать печи-камины, оснащенные термостойким стеклом, закрывающим очаг. Эта деталь сделает конструкцию более безопасной, особенно если сравнить ее с печкой, имеющей открытую топку.
  • Подбирая печь-камин, следует брать в учет размер помещения, в котором вы собираетесь ее разместить. Конструкция не должна мешать проходу или визуально делать пространство еще меньше. По этой причине для маленьких комнат следует выбирать маленькие изделия, а для больших можно подобрать и что-то более внушительное.
  • Перед покупкой печи-камина необходимо ознакомиться с технической документацией. Именно в ней вы сможете узнать все характеристики, которыми обладает агрегат.

Печь-камин не рекомендуется располагать на сквозняке

В помещении, где будет находиться этот объект, должна быть хорошая вентиляция, а также постоянный доступ кислорода. Подобные отопительные агрегаты можно устанавливать только в комнатах, площадь которых составляет не менее 20 кв м

Важной деталью является дымоход. Как правило, без него не обойтись при установке печи-камина

Если в вашем доме присутствует дымоход из листового металла, то предварительно его необходимо качественно изолировать. Не ищите слишком дешевых печек. Обращайтесь только к известным и крупным брендам.

Правильная эксплуатация

Чтобы каминная печь радовала собой долгое время, необходима правильная эксплуатация. В печи из кирпича ни в коем случае нельзя сжигать бытовой мусор по причине выделения ядовитых газов при его горении. Нельзя топить печь из кирпича дровами из хвойных пород по причине того, что выделяется сажа с повышенным содержанием смол, которые практически невозможно удалить из дымохода, это приводит к прекращению работы камина.

Также не рекомендуется в печи сжигать бумагу, на которых есть цветные картинки и надписи, так как краска в своем составе имеет тяжелые металлы. Использовать для топки печи из кирпича можно только каменный, древесный и бурый уголь и брикеты из них, торф, щепу, кору и дрова только лиственных пород, таких как осина, береза, ольха

Еще одно важное правило при топке — использование только сухих дров. Во-первых, при сгорании сырых дров выделяется тепла почти в 2 раза меньше, чем при сгорании просохших, а во-вторых, выделенная влага в виде конденсата оседает на стенках дымохода, что отрицательно сказывается на качестве и длительности работы печи

Ежегодно в конце отопительного сезона в обязательном порядке должна проводиться чистка топки камина и дымохода.

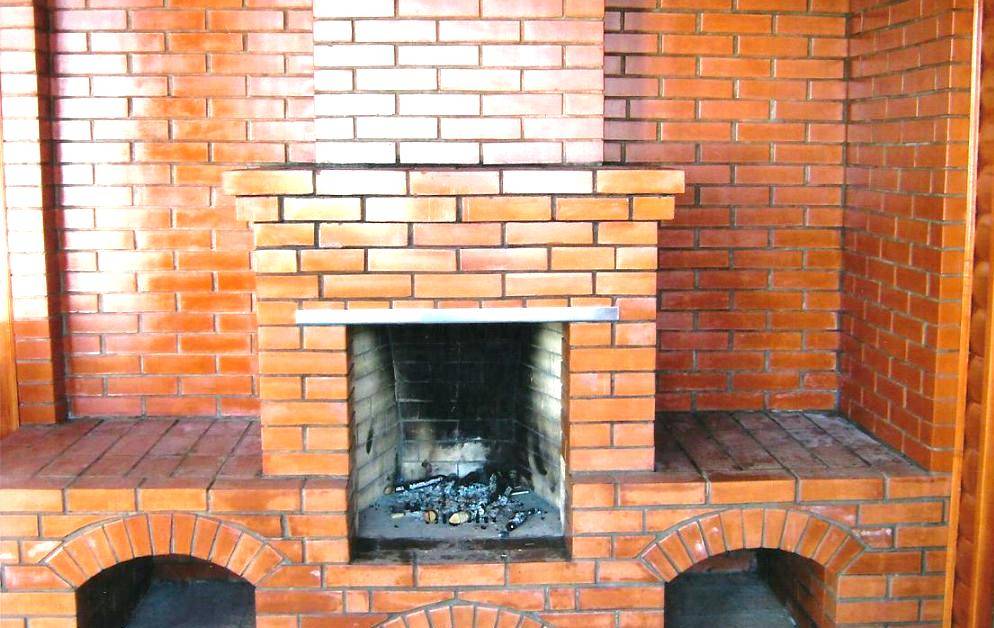

Несколько вариантов каминов из кирпича

Проект камина

ИДЕЯ

Создание любого камина начинается с идеи. Это может быть картинка из интернета, визуализация из дизайн-проекта гостиной. Это отправная точка с которой начнется работа над проектом и его дальнейшей реализацией.

Камины все больше строятся по индивидуальным эскизам, проектам и размерам, благодаря таким компаниям, как наша. Мы не ограничиваем наших покупателей каталожными моделями, которые уже давно набили всем аскомину. Вы имеете полное право покупать то, что нравится лично Вам, а не то, что покупают все! Вы строите дом для себя и обустраиваете его в соответствии со своими желаниями, также и камин, должен нравится только Вам и отвечать Вашим запросам.

ПРОЕКТИРОВАНИЕ

Строительство камина часто является не простой задачей и еще в самом начале возникает у застройщиков масса вопросов. Начиная с того, какие функции должен выполнять камин и до его внешнего вида, расположения, оборудования и комплектующих. Все эти вопросы мы решаем ежедневно и готовы работать над реализацией различных проектов. 3D проектирование и визуализация будущего камина позволяют дать заказчику четкое представление как будет выглядеть его камин. На этой стадии есть возможность внести любые изменения как в габаритные размеры камина, так и в любые детали облицовки. Перечень услуг, выполняемых нашей компанией достаточно широк, чтобы Вы получили законченный камин из «одних рук». Мы занимаемся проектированием, комплектацией и монтажом каминов разного назначения и любой сложности.

ИЗГОТОВЛЕНИЕ

Изготовление мраморных порталов, облицовок или других элементов из натурального камня мы тоже берем на себя. По нашим чертежам на производстве изготовят детали камина из натурального мрамора, оникса, гранита, песчаника. Наше современное производство оснащено высокоточным камнеобрабатывающим оборудованием, а также станками, выполняющими трехмерную резьбу по камню. Благодаря этому оборудованию все детали каминных порталов имеют идеальную геометрию и точную подгонку.

Цена определяет качество! Это в полной мере относится к каминам. Низкая цена на оборудование и портал из натурального камня должна Вас насторожить! Либо Вам пытаются продать китайский продукт под европейским брендом, либо качество будет далеко даже от среднего. Перед покупкой дешевого камина мы советуем посмотреть его в живую, тогда все сомнения отпадут.

МОНТАЖ

Чтобы камин был сделан правильно с учетом требований всех пожарных норм его должны делать опытные, квалифицированные люди. В нашем штате есть инженеры-проектировщики узкого профиля, монтажники каминов и мастера по камню. С таким арсеналом мы готовы выполнять самые сложные заказы и проекты.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.


Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Устройство камина: обзор основных составляющих конструкции

Чтобы точно определиться с вопросом о том, как выложить камин самостоятельно, требуется знать, из каких элементов состоит конструкция, как они связаны между собой и по какому принципу работает вся система.

Топливник

“Домашние” печи и камины могут быть с закрытой или открытой топкой. Последний вариант не требует монтажа в портал металлической вставки, защищающей стенки от открытого пламени. При этом внутренние стены топки должны делаться из красного кирпича, имеющего огнеупорные свойства. В противном случае топка долго не прослужит.

Остекленная топка с дверцей — отличный вариант. И красиво, и безопасно

Если топка чугунная, то она делается закрытой или открытой. Поверхность внутри ниши при этом может изготавливаться из белого не огнестойкого кирпича, ведь от огня будет защищать чугун. Открытые металлические топки безопаснее, поскольку они не допускают вылета искр в комнату. В них дверцы могут открываться как вбок, так и вверх. Заслонки в открытых топках делаются из огнестойкого стекла, через которое просматриваются горящие поленья и огонь.

Дымоход

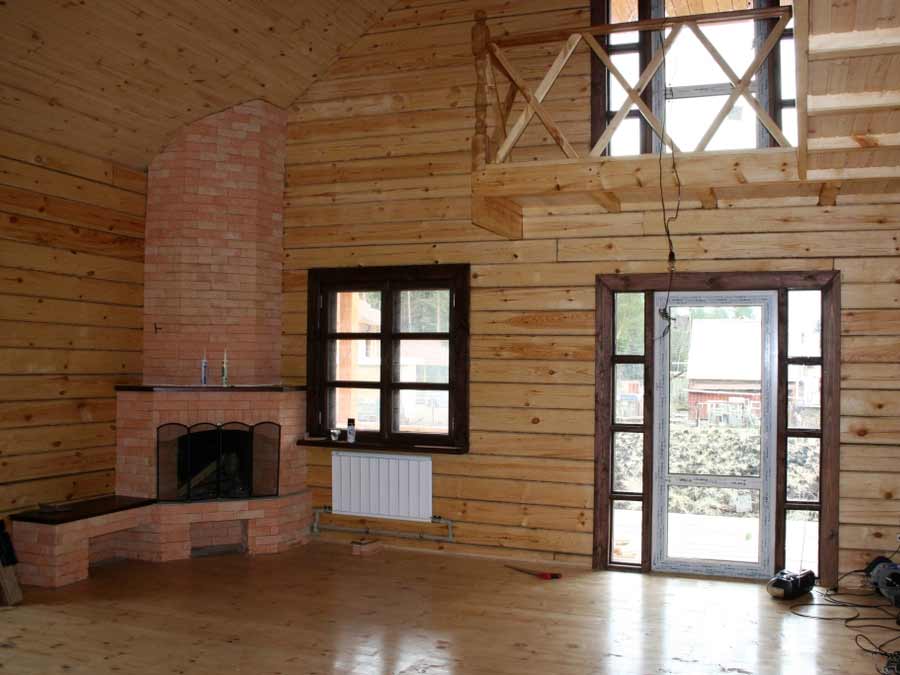

Угловой и пристенный кирпичный камин должны оборудоваться дымоходом. Стальную трубу от него рекомендуется спрятать за декоративной отделкой из того же кирпича. Помимо привлекательного вида она создаст дополнительную теплоизоляцию и придаст прочность всей установленной системе. Для кладки дымохода потребуется создать чертеж камина с порядовкой либо подыскать подходящий вариант в интернете.

Островные конструкции обычно не имеют кирпичного дымохода, для них приобретаются готовые стальные вытяжки, подвешивающиеся к потолку.

Как устроен камин и где располагается дымоход

Основание

Перед тем как рассматривать проект камина из кирпича, нужно помнить, что его устойчивость зависит не только от варианта укладки, но и от прочности основания. Оно не должно соединяться с фундаментом дома, его следует заливать отдельно, иначе при сезонном пучении грунта может повредиться как печка, так и дымоход.

Готовый бетонный фундамент

Если конструкцию выкладывают возле несущей стены, то между ленточным основанием здания и фундаментом камина нужно сделать компенсационную подушку из песка. Она засыпается между основаниями и поливается водой с целью лучшей утрамбовки.

Высоту фундамента под печку нужно выбрать так, чтобы нижний ряд кладки был расположен в уровень с основным полом. Яму под основание можно вырыть неглубокую, но на пучинистых почвах в обязательном порядке следует сделать гравийно-песчаный слой, толщиной не менее 50 см. Он компенсирует смещение почвы и не допустит подъема грунтовых вод.

Портал

Это важная деталь всей внешней конструкции, ведь она декоративно оформляет топочное отверстие. Порталы декорируют различными материалами, например, камнем или деревом.

Но существует несколько основных технических и функциональных условий, применяемым к порталам, которые нужно обязательно учесть:

  • Портал должен быть безопасен. При его устройстве следует предусмотреть защиту от ожогов;
  • Конструкцию необходимо сооружать из негорючих стройматериалов, которые предотвращают воспламенение помещения. Таковым является, например,  металл.

Портал для камина

Проектные и кладочные работы

Арочное перекрытие топочного отверстия – надежно и красиво

Предварительные расчеты

Расчеты по типоразмеру конструкции производятся исходя из размеров помещения. В качестве примера, сделаем предварительные прикидки и расчеты на веранде коттеджа, комнатки дачи с площадью S = 20 м2 и высотой помещения H = 3,5 м (V = 70 м3).

Площадь топочного отверстия

Из соотношения, площадь помещения/50 = площадь топочного отверстия, определяем:

Площадь топочного отверстия равна 4000 см2.

Ширины и высоты топочного отверстия

Так как, соотношение высоты к ширине составляет 2:3, то для площади топочного «зева» в 4000 см2 расчетные величины будут соответственно:

  • высота – 51(52) см;
  • ширина – 78(77) см.

Глубина каминной топки

Надо ответственно и грамотно рассчитать глубину портала камина. Именно она влияет на тягу, не допускает попадание дыма в помещение, способствует его нормальному обогреву. Ведь если мы сделаем большую, чем надо глубину, то мы станем греть не жилье, а через дымоход атмосферу. Если глубина будет меньше положенной, то возможно задымление жилья.

Делаем расчет.

Глубина портала камина должна составлять 2/3 его высоты, то есть 51 см умножаем на 2/3, получаем:

глубина – 34 см.

Таким образом, можно рассчитать типоразмеры портала камина для различных площадей помещения.

Таблица: Требуемые размеры конструкции для различных площадей помещения

Элементы камина S = 20 м2 S = 25 м2 S = 30 м2 S = 40 м2
Ширина портала 70 80 80 100
Высота портала 56 63 70 77
Глубина топливника 35 38 40 42
Высота задней стенки топливника 36 36 36 36
Ширина задней стенки топливника 45 50 60 70
Высота дымосборника 63 66 70 80
Сечение дымохода с шероховатыми стенками 27 х 27 27 х 27 27 х 40 27 х 40
Сечение дымохода с гладкими стенками 14 х 27 27 х 27 27 х 27 27 х 27

Ориентировочная длина дымохода для нашего примера, равна 4 – 5 метрам.

Схема: Основные элементы типового камина в продольном разрезе

Расчет количества строительного материала

Мы определились с тем, какой и где в доме установим камин. Рассчитали установочные размеры топливника, дымохода. Но нам надо знать, какое количество стройматериала при этом проекте нам понадобится? Вопрос естественный, не только со строительной точки зрения – это ведь и цена проекта, его большая часть, если вы взялись своими руками делать этот элемент.

Для каждого конкретного проекта – количество будет разным. (
