Самодельная муфельная печь своими руками: сборка, чертеж, фото, видео инструкция

Самостоятельное изготовление

Если нет возможности отыскать старую духовку, то придется воспользоваться листовым металлом и электросваркой. По требуемым размерам с помощью болгарки вырезаются из листа металла стенки нашего будущего изделия. Чтобы упростить процесс, печь делают цилиндрической формы. Тогда полоска металла сворачивается в цилиндр и сваривается одним швом.

Металлический круг будет служить одним торцом, а с другой стороны несколько позже установится дверца. Конструкцию необходимо усилить, а для этого придется наварить несколько уголков на места соединения стенок цилиндра и круга.


Сгибаем лист металла в цилиндр

Изнутри стенки получившегося цилиндра обшиваются базальтовой ватой. Этот материал выбран неслучайно. Предельная температура при контакте с открытым огнем составляет 1114°С градусов, материал обладает плохой теплопроводностью, что в данных условиях нам просто необходимо, а также является безопасным для здоровья человека даже при критических температурах.

Грани шамотного кирпича обрабатываются болгаркой таким образом, чтобы в сечении он представлял собой трапецию. Из таких элементов можно составить своеобразное огнеупорное кольцо.


Создание огнеупорного кольца

Так как грани получатся под разными углами, а разбирать конструкцию придется, то рекомендуется на каждом кирпиче поставить порядковый номер. Уложив кирпичи на ровную поверхность так, чтобы внутренние грани «смотрели» вверх, сделайте неглубокие прорези под небольшим углом, в эти прорези будет вставлена спираль. Канавки должны изолировать витки спирали друг от друга и обеспечить распределение нагревательного элемента по всей активной зоне. Теперь снова потребуется собрать кирпичи в кольцо и стянуть их проволокой или хомутом.

Подготовленную спираль укладывают в канавку, а концы ее выводят наружу, где будут монтироваться соединительные клеммы. Кольцо со спиралью представляет нагревательный элемент печи.


Укладка спирали

Цилиндр с базальтовой ватой устанавливается торцом на горизонтальную плоскость. На дно его помещается шамотный кирпич, чтобы защитить круглую стенку от воздействия высокой температуры. Внутрь вставляется нагревательный элемент, и все пустоты заполняются жаростойким клеем. На высыхание устройства потребуется несколько дней. За это время можно придумать и изготовить дверцу для печи. Чем плотнее она будет закрывать топку, тем дольше будет служить самодельная спираль. Построенная своими руками муфельная печь способна плавить драгоценные металлы, обжигать глину, плавить некоторые металлы.

Полезно знать: Как строится кирпичная печь малютка, от фундамента до кладки

Для того, чтобы производить обжиг глиняных изделий небольшого размера в домашних условиях можно изготовить более простой вариант печи. Он состоит из электроплитки с открытым нагревательным элементом и керамическим горшком подходящего размера. Класть деталь непосредственно на спирали нельзя, поэтому под нее подкладывают шамотный кирпич и сверху накрывают горшком.


Материалы для создания печи

Изготовление муфеля

Чтобы самостоятельно сконструировать муфельную печь, в первую очередь стоит сделать огнеупорную камеру. Не каждый материал подойдет для этих целей.
Специальную камеру можно изготовить из шамотного кирпича. Он отлично подойдет как для прямоугольной, так и для цилиндрической печи. Правда, в форме цилиндра выложить кирпичи довольно сложно. Для этого необходимо вырезать при помощи болгарки одинаковые трапеции. Для небольшой печи понадобится около 7 кирпичей.

После стоит соединить их вместе при помощи проволоки, а также проверить, чтобы они плотно состыковывались. Неровности можно также подкорректировать при помощи болгарки. Далее следует выложить кирпичи в ряд и сделать несколько канавок для проволоки, которая в будущем будет нагревательным элементом

Важно сделать канавки таким образом, чтобы проволока нигде не соприкасалась. Для этого стоит на одном из кирпичей разместить углубления под наклоном

Канавки должны быть шириной в 7-8 миллиметров, расстояние между ними – не менее 2 сантиметров.

Соединяются кирпичи при помощи термостойкого клея. Также можно использовать смесь из глины, порошка шамотного кирпича и кварцевого песка.

Для изготовления муфеля подойдет и обычная глина, так как самодельная печь не будет работать с экстремальными температурами. Глина нуждается в предварительной обработке. Из картона или листа фанеры сконструируйте небольшой прямоугольник, который по размерам будет совпадать с задуманной муфельной камерой. Обязательно подсчитайте по размерам, будет ли данная камера свободно помещаться в корпус печи.

Макет камеры стоит покрыть снаружи глиной толщиной в несколько сантиметров. Глина должна высохнуть в течение 5 дней. После обязательным действием является обжиг глиняной конструкции. Лучше всего обжигать материал в угольной печи, так как необходима температура не менее 700 градусов. Если все условия будут соблюдены, получится достаточно прочная и огнестойкая камера.

Электрическая печь для плавки алюминия своими руками

Приветствую любителей помастерить, сегодня мы рассмотрим, как изготовить простую и надежную электрическую печь для плавки алюминия. Помимо этого такую печь можно использовать для отжига стали, а также для закалки. Нагревательный элемент в печи стоит на 1800 Ватт, печь оснащена термометром, а температура регулируется цифровым устройством. Собрано все просто и из доступных материалов. Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:

– жаростойкий кирпич (J23); – жаростойкий цемент; – железные уголки; – болт и гайки; – контроллер REX-C100FK02-V*AN AC 230V ; – датчик температуры 0-800C ; – твердотельное реле Fotek SSR-25DA ; – электрическая конфорка 1800 Вт; – дверная петля; – колесики; – листовое железо.

Процесс изготовления печи:

Шаг первый. Нагревательный элемент

Первым делом найдем подходящий нагревательный элемент. Для таких целей автор использовал старую электрическую конфорку на 1800 Ватт. Мощности устройства вполне хватает, чтобы получать температуру порядка 800 градусов Цельсия, на такую температуру печь выходит чуть более чем через час.

Шаг второй. Основное тело печи

Далее соберем основное тело печи, тут нам понадобится огнеупорный кирпич марки J23. Особенность этого кирпича в том, что он мягкий и легкий, такой материал без проблем режется ножовкой.

Для тела печи понадобится 10 кирпичей, их автор обрезает под углом 17 градусов, чтобы сложить нужную геометрическую фигуру (десятиугольник).

Далее нам понадобится жаростойкий цемент, такой обычно используют при строительстве печей. Склеиваем на нем кирпичи сперва попарно, а потом собираем и цельную конструкцию.

Шаг третий. Основание и нагреватель

Далее в нижнюю часть печи устанавливается нагреватель, для начала нам нужно сделать под него посадочное место. Убираем лишнее количество материала напильником, чтобы конфорка зашла в печь.

Также изготавливаем и донышко для печи, склеиваем для таких целей три огнеупорных кирпича. Когда раствор засохнет, вырезаем на основании выступ, который будет заходить внутрь печи. Автор работает ножовкой и стамеской. Вот и все, теперь устанавливаем конфорку и приклеиваем основание к печи на раствор.

Помимо этого для крышки нужно сделать пробку, ее автор выточил из жаропрочного кирпича. Пробка нужна для горловины, через которую будет загружаться алюминий для расплавки. Обязательно нужно сделать также запирающий механизм для крышки, чтобы все закрывалось герметично. Запирающее устройство изготовлено из болта и гаек, привариваем к болту длинную ручку с этим моментом закончили.

Как устроены муфельные печи: конструкция

Главный конструктивный элемент печи — муфель. В его камеру загружают детали для термической обработки (или золото для переплавки, медицинский инструмент для температурной обработки, керамику для обжига). Муфель делают из химически инертного материала.

Камеру муфеля располагают внутри печи. При этом пространство между наружным кожухом и внутренней камерой заполняют теплоизолятором. Качественная теплоизоляция определяет КПД работы устройства, а также его безопасность (ограничивает сильный нагрев кожуха и не допускает возможности обжечься об него).

Нагревательные элементы располагают снаружи муфеля или в его стенках. Они нагревают внутреннюю камеру, которая в свою очередь передают тепло рабочему пространству. Работой нагревательных элементов управляет регулятор. Он контролирует температуру и время нагрева, весь процесс термической обработки. Уровень автоматического регулирования влияет на цену нагревательного устройства. Чем больше регулирующих функций, тем дороже печь.

Муфель: конструкция и материалы

Для изготовления внутренней камеры используются следующие материалы:

  • керамика;
  • керамическое волокно;
  • корунд;
  • огнеупорный (шамотный) кирпич.

Выбор материала для изготовления муфеля определяется условиями работы и предназначением печи. Например, муфель из огнеупорных волокон используется для нагрева в нейтральной среде. Корундовые камеры — можно использовать в химических средах. А вот керамический муфель — универсален. Благодаря инертности его используют для различных задач (переплавки, термической обработки, обжига).

В один и тот же корпус можно загружать муфели из разных материалов (для разных целей нагрева и обработки). Таким образом, внутренняя камера является сменным элементом, который может иметь вид горшка или колпака, загружаться с боку или сверху. Конструктивно муфели делят на следующие группы:

  1. Колпаковые (они загружаются сверху в виде колпака, после нагрева отделяются от пода).
  2. Горшковые (также загружаются сверху, но имеют вид ёмкости, от пода не отделяются).
  3. Простые (садку загружают с боку печи).

Нагревательные элементы

Для нагрева стенок внутренней камеры устанавливают нагревательные элементы. В качестве них используется проволока из термостойкого металла или сплава. При прохождении тока по проволокам они разогреваются и выделяют тепло. Для увеличения площади отдачи проволоку наматывают в виде спирали.

Также различают открытые и закрытые нагреватели. Открытые нагреватели имеют более высокую скорость нагрева, при поломке — легко заменяются новыми. Но при этом — быстрее окисляются (из-за нагрева) и чаще выходят из строя.

Закрытые нагреватели располагают внутри стенок муфеля. Они защищены от окисления, поэтому более долговечны. Недостатки: более длительный нагрев и большая стоимость ремонта (в случае поломки необходима замена всего муфеля).

Изготовление газовой муфельной печи своими руками

В нашей повседневной жизни часто возникают ситуации, когда ломаются какие-нибудь дорогостоящие запчасти, и первая мысль, которая приходит в голову в таких случаях: — кусок алюминия, а стоит как… В такие моменты мы жалеем о том, что не знаем как изготовить такую, казалось бы, простую деталь самостоятельно. Все есть, и алюминий, и форму при огромном желании сделать можно, но, как довести метал до жидкого состояния, чтобы отлить эту самую деталь? В этом нам поможет муфельная печь. Не стоит пугаться того, что это дорогостоящее оборудование, и вы не сможете позволить себе его приобрести, ведь в данной статье мы рассмотрим, как самостоятельно изготовить муфельную печь , ограничившись небольшими затратами.

Устройство

По своему устройству, эта установка сильно напоминает железнодорожный туннель. Отсюда и произошло ее название. Обрабатываемые материалы и сырье перемещаются внутри печи с помощью специальных вагонеток на рельсах, конвейерной ленты с электроприводом или ручных тележек. В нескольких зонах туннельной печки они подвергаются воздействию различных температур.

Конструкция печь представляет собой кирпичную, либо металлическую камеру вытянутого типа. Длина ее может быть различной, в зависимости от выполняемых задач и типа установки. В качестве топлива могут применяться:

  • Твердое топливо (каменный уголь).
  • Газообразное топливо.
  • Жидкое топливо (мазут).

Подача топлива в камеру сгорания происходит с помощью специальных нагнетателей. Разогретый воздух поступает в рабочее пространство печи. В зависимости от режима работы, характеристики и назначения установки температура воздушной смеси может быть различной, от 100 до 2000 градусов Цельсия. Весь туннель можно разделить на три основные зоны:

  • Нагрева сырья и материалов.
  • Основной обработки.
  • Охлаждения готовой продукции.

Классификация муфельных печей

По типу нагревательных элементов муфельные печи подразделяют на:

  • электрические;
  • газовые.

По предназначению они делятся на:

  1. для плавки металла;
  2. для обжига керамики;
  3. для плавки стекла;
  4. для закалки металла;

Бывают также промышленные и самодельные муфельные печи.

Промышленная муфельная печь с автоматикой

Но печи, работающие на газу сделать в домашних условиях невозможно, хотя газ и дешевле электричества, так как подобные эксперименты запрещены законодательством. Электрическое управление печью обеспечивает удобство регулирования температурного режима.

По конструктивному типу муфельные печи делят на:

  • горизонтальные (наиболее простые);
  • вертикальные или горшкового типа;
  • колпаковые;
  • трубчатые.

Нагрев может производиться в воздушной среде, в вакууме или в газовой среде. В домашних условиях есть возможность только для конструирования печи с термической обработкой изделий в воздушной среде.

При самостоятельном выполнении муфельной печи ей можно придать желаемую форму и объем, оформить ее в подходящем для интерьера стиле.

Основные части конструкции

  1. Внешняя часть печи, оболочка (корпус).В качестве корпуса для будущей муфельной печи удобно использовать вышедшую из употребления газовую плиту, точнее духовку от нее или электрическую печку. Для их использования демонтируют все пластиковые детали. В случае, когда нет возможности использовать такие варианты корпуса, его сваривают из листового металла (толщина не менее двух миллиметров).
  2. Теплоизоляционный слой. Эта часть конструкции крайне важна. От ее качества зависит КПД печи и теплопотери, которые она понесет. Внутренний слой термоизоляции – это огнеупорный (шамотный) кирпич, способный выдержать температуру до одной тысячи градусов.
  3. Внешний слой, сокращающий потери тепла в окружающее пространство, прокладывают из перлита или базальтовой ваты. Асбест использовать небезопасно, при его нагревании происходит выделение в атмосферу канцерогенных веществ.
  4. Элементы, непосредственно нагревающие рабочее пространство. Нагревательными элементами внутри муфельной печи служат спирали, скрученные из нихромовой или фехралевой проволоки. Толщина 1 мм. Нихромовая (никель-хромовая) проволока очень пластична и устойчива к коррозии.
  5. Фехралевая (алюминий, хром, железо) проволока несколько дешевле из-за отсутствия в составе алюминия и также обладает необходимыми свойствами для ее применения в муфельной печи.

Список материалов и инструментов для сборки конструкции

  1. болгарка (машинка для шлифовки и резки материалов) с отрезными кругами для металла;
  2. сварочный аппарат;
  3. листовая сталь толщиной >2мм;
  4. металлические уголки;
  5. шамотный огнестойкий кирпич;
  6. огнеупорная смесь;
  7. силикон термостойкий;
  8. базальтовый термоизолятор (вата, плотностью 200 кг/м3) или перлит;
  9. защитные очки и респиратор;
  10. нихромовая (фехралевая) проволока сечением 1 мм;
  11. кусачки или ножницы по металлу.

Изготовление устройства

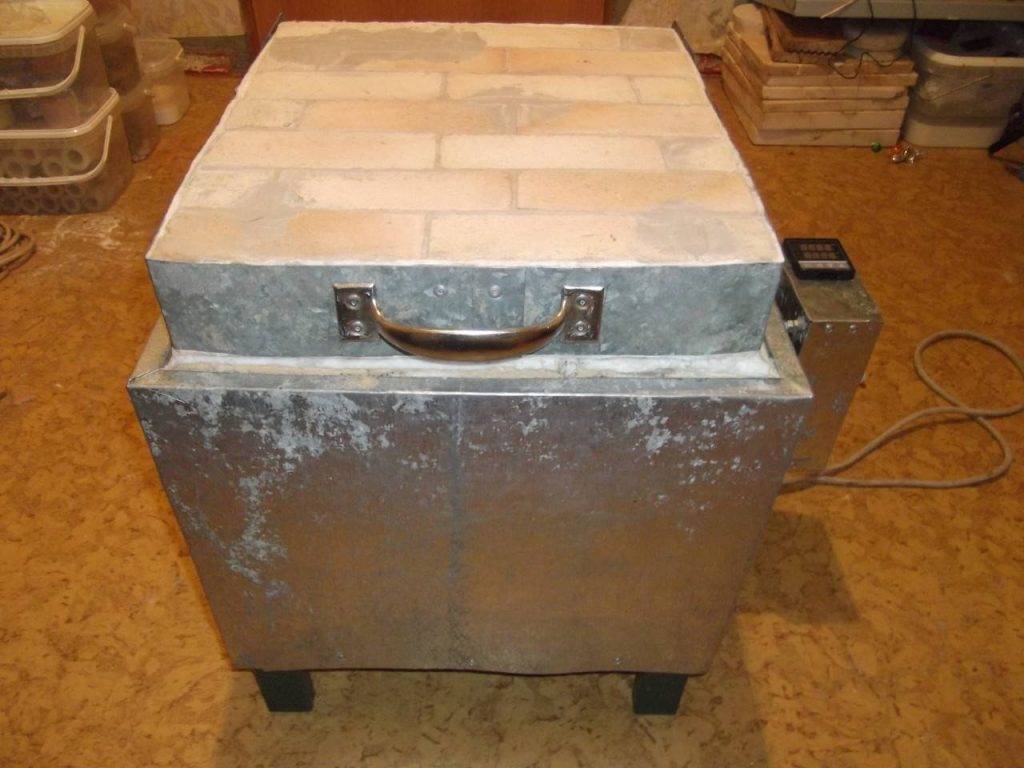

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

  • углошлифовальная машина (болгарка) и 1-2 круга;
  • электро-дуговая сварка и электроды;
  • слесарный инструмент, в том числе кусачки;
  • 2-миллиметровая нихромовая проволока.

и материалы:

  • 2,5 мм стальной лист или корпус б/у духовки;
  • уголок;
  • арматура;
  • базальтовая вата;
  • огнеупорный шамотный кирпич;
  • огнеупорный раствор;
  • герметик силиконовый.

Как регулировать температуру

Паяльный жир

Регулировку температуры можно осуществлять двумя способами:

  • подключать спирали по очереди, с увеличением их мощности;
  • установит внешнее устройство, регулирующее подачу напряжения на спирали.

Оба варианта имеют свои плюсы и минусы. Первый вариант проще, но нужен пакетный переключатель или отдельные автоматы на каждую спираль. Кроме этого, изменения нагрева производятся скачками.

Второй вариант сложнее — необходим регулятор, способный выдерживать рабочую нагрузку печи. Выбор подходящего варианта — прерогатива пользователя. Как правило, используют регуляторы — они компактнее и позволяют плавно изменять степень нагрева.

Классификация

Камеры могут работать на:

  1. Электричестве.
  2. Газе.
  3. Угле.

Но газовый агрегат в домашних условиях собрать не получится, поскольку это опасно и запрещено законом. Вариант на угле может работать только с наддувом. Но если есть подобный горн, то проще поместить в него муфель, а не сооружать специальную печь. Электрический вариант позволит контролировать температуру нагрева и применять компактный агрегат даже в квартире (мощность таких устройств около 2,5 – 4 кВт, так что подойдёт обычная розетка с заземлением и надёжным проводом).

Существуют различные формы печей:

  1. Горизонтальные.
  2. Вертикальные (горшковая).
  3. Трубчатые.
  4. Колпаковые.

Первый вариант наиболее простой для самостоятельного воспроизведения.

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

  • Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
  • Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
  • Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
  • Затем размечаем на стенках трассу будущей нагревательной спирали.
  • На кирпичах прорезаем канавки под спираль.

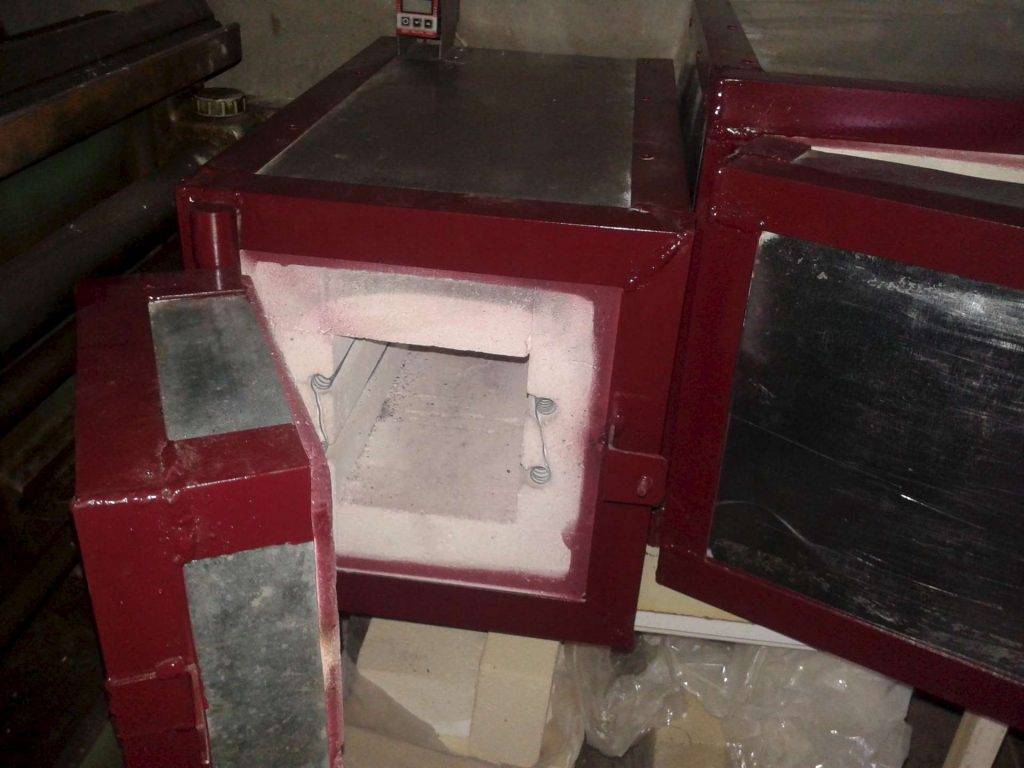

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Камера

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

  • Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
  • Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
  • Выкладываем донышко будущей печки.
  • Затем выкладываем стенки.
  • Вертикальные швы кладки не должны совпадать между собой.
  • Верх выкладываем в виде свода с замковым камнем.

Дверца

На дверке тоже надо закрепить шамотный кирпич.

  • Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
  • В кладочный раствор добавляем цемент, до 20%.
  • На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
  • Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

  • Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
  • Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
  • Наносим «колбаску» из термостойкого силикона на дверку.
  • Закрываем дверь.
  • Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
  • Разделительное средство с торцов камеры отмываем, например, спиртом.
  • Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Для исключения потерь тепла очень важно плотно и надёжно запирать дверку рабочей камеры. В полукустарных условиях возможно изготовление винтового или клинового запирающего устройства

Винтовое запирающее устройство

Винтовое запирающее устройство

Нагревательная спираль

Прокладываем нагревательную спираль

Для выработки тепла, нам понадобится нагревательный элемент. Его можно сделать из спиралей нихромовой или фехралевой проволоки. Диаметр проволоки — 1 миллиметр, диаметр спирали — 6 миллиметров. Можно приобрести уже готовые спирали, а можно и сделать их самостоятельно. Два электрических контура спиралей позволят ступенчато регулировать тепловую мощность печи. Спирали в канавках закрепляем скобками из этой же проволоки, которые заделываем в шов.

Электрическую часть коммутируем таким образом, чтобы получились три ступени мощности:

  • Первая ступень мощности: два контура спиралей включаются последовательно.
  • Вторая ступень мощности: нижняя спираль подключается отдельно. Нижняя ступень предпочтительнее, для того чтобы происходил более равномерный прогрев по высоте камеры.
  • Третья ступень мощности: оба контура включаются параллельно.

Сушка печи

Сушить печку надо в сухом тёплом месте с вентиляцией.

  • Продолжительность процесса сушки может быть до нескольких недель.
  • Не нужно стремиться быстрее высушить печку путем воздействия тепла, если сушить интенсивно и принудительно, то может потрескаться шамотная глина и потребуется ремонт с повторным выполнением кладки.
  • Перед работой включите самую слабую ступень, и если нет пара, значит, печь просохла.

Итак, мы с вами обсудили как сделать муфельную печь, работающую на электричестве, в кустарных условиях. Не забывайте, что обязательно соблюдение правил техники безопасности выполняя монтаж и ремонт данного высокотемпературного отопительного устройства.

Для чего необходима муфельная печь

Муфельная печь используется:

  1. Для термообработки.

    В термообработку муфельных печей входит (закалка, отжиг, отпуск, нормализация, обжиг).

    Термическая обработка металлов и сплавов в ней производится с целью улучшения их служебных свойств.

  2. Для отжига (гомогенизация и нормализация).

    Целью является получение однородной зёренной микроструктуры и растворение включений. Последующее охлаждение является медленным, препятствующим образованию неравновесных структур типа мартенсита.

  3. Дисперсионное твердение (старение).

    После проведения отжига проводится нагрев на более низкую температуру с целью выделения частиц упрочняющей фазы. Иногда проводится ступенчатое старение при нескольких температурах с целью выделения нескольких видов упрочняющих частиц.

  4. Для закалки материала.

    Закалку в муфельной печи проводят с повышенной скоростью охлаждения с целью получения неравновесных структур типа мартенсита (повышение твёрдости). Критическая скорость охлаждения, необходимая для закалки зависит от материала.

  5. Для отпуска материала.

    Отпуск в муфельной печи необходим для снятия внутренних напряжений, внесённых при закалке. Материал становится более пластичным при некотором уменьшении прочность.

  6. Для сжигания (озоление).

    Метод применяется тогда, когда имеется специальное задание исследовать объекты биологического происхождения на наличие марганца, меди и некоторых других металлов.

  7. Для высушивания.

    Высушивание в муфельной печи — намеренное удаление влаги (обычно воды, иногда — жидкой фракции произвольного химического состава) из материала.

В муфельных печах чаще всего проводят обжиг.

При обжиге керамических изделий в муфельной печи, происходят сложнейшие физико-химические процессы, в результате которых керамическая масса – механическая смесь минеральных частиц – становится камнеподобным материалом – прочным, твердым, химически стойким, с присущими только ему эстетическими свойствами.

Обжиг керамических изделий — это важная и завершающая стадия технологического процесса керамических изделий, конечная и важная стадия любого керамического производства.

Так же обжиг применяют ювелиры для обжига ювелирных и художественных изделий из цветных металлов.

При обжиге сырца в муфельной печи образуется искусственный каменный материал, который в отличие от глины не размывается водой и обладает относительно высокой прочностью. Это объясняется физико-химическими процессами, происходящими в глине под влиянием повышенных температур.

При нагреве в муфельной печи сырых керамических изделий до 110 градусов удаляется свободная вода и керамическая масса становится непластичной. Суммарные затраты на обжиг достигают 35-40 % себестоимости товарной продукции.

Лабораторная муфельная печь предназначена для лабораторных анализов (купелирование).

Лабораторные анализы — окислительное плавление сплава свинца с золотом или серебром с целью выделения их в чистом виде.

Купелирование в муфельной печи основано на том, что свинец и другие неблагородные металлы при высокой температуре легко окисляются кислородом воздуха, тогда как золото и серебро не изменяются.

Что такое муфельная печь

Муфельная печь — нагревательное устройство, предназначенное для нагрева чего-либо до заданной температуры Муфельная печь — это термический прибор, предназначенный для нагревания материалов до заданной температуры. Состоит из нагревательной камеры и капсулы (муфеля), в которую помещается обрабатываемый предмет.

Сфера применения устройств довольно обширна:

  • Лабораторный анализ. Свойства многих минералов проявляются при высокой температуре.
  • Кузнечное дело. Разогрев заготовок при сохранении их формы и отсутствии окалины.
  • Закаливание металла. При термической обработке меняется кристаллическая структура, повышается прочность и жесткость.
  • Плавка. Выделение нужной субстанции из неоднородного сырья. Так получают слитки алюминия, золота и серебра.
  • Отжиг. Способствует достижению заданной микроструктуры при создании деталей из нескольких компонентов.
  • Обжиг. Придание предметам нужных свойств, таких как твердость, презентабельность, устойчивость к влаге и химическим реагентам.
  • Термообработка. Удаление из вещества воды, кислоты, масел и прочих жидкостей с целью полного высушивания.
  • Отпуск. Снятие внутренних напряжений после проведения плавления или закалки, достижение пластичности.
  • Озоление. Удаление посторонних примесей путем их сжигания. Определение наличия минералов в исследуемом сплаве.

Использование функций устройств позволяет получать красивую керамику, сувениры, уникальные изделия из металла.

Классификация

Камеры могут работать на:

  1. Электричестве.
  2. Газе.
  3. Угле.

Но газовый агрегат в домашних условиях собрать не получится, поскольку это опасно и запрещено законом. Вариант на угле может работать только с наддувом. Но если есть подобный горн, то проще поместить в него муфель, а не сооружать специальную печь. Электрический вариант позволит контролировать температуру нагрева и применять компактный агрегат даже в квартире (мощность таких устройств около 2,5 — 4 кВт, так что подойдёт обычная розетка с заземлением и надёжным проводом).

Существуют различные формы печей:

  1. Горизонтальные.
  2. Вертикальные (горшковая).
  3. Трубчатые.
  4. Колпаковые.

Первый вариант наиболее простой для самостоятельного воспроизведения.

Мини-муфель

Резистор типа ПЭВ

Для мелких работ в качестве готового муфеля с нагревателем можно взять проволочный резистор ПЭ или ПЭВ на 50, 100 или 150 Вт (см. рис.).. Мощность его указывается на корпусе после типа, напр. ПЭВ-150. Внутренний диаметр резисторов ПЭВ соответственно около 20, 30 и 38 мм. Около – потому что трубки из электрофарфора разные заводы в разные времена применяли несколько различные.

Величина сопротивления на напряжение 220 В для 50 Вт 910-1000 Ом, для 100 Вт – 430-470 Ом, для 150 Вт – 330-360 Ом. Форсировать нагрев уменьшением сопротивления не нужно, все равно свыше 900 градусов такая печка не даст, а резистор быстро сгорит.

Слабое место ПЭВ как муфеля – контактные хомуты, они сделаны из латуни, поэтому для них необходим теплоотвод. Его делают из медных полосок толщиной не менее 2 мм, как показано на след. рис.. Очень хорошо подойдет эмалированная медная шина для обмоток мощных трансформаторов; эмаль даст дополнительную изоляцию.

Муфельная мини-печь из резистора

После установки теплоотводов (они же ножки), к клеммам резистора подключают провода питания, а ножки-теплоотводы изолируют 2-мя слоями стеклоленты с перехлестом витков на 50%. Изоляцию пропитывают термостойким (не ниже 130 градусов) лаком.

Последние этапы сборки – на печку надевают обечайку из тонкой стали и набивают ее теплоизоляцией. Края обечайки нужно заранее выколотить или загнуть внутрь на прямой угол, чтобы не прорезали изоляцию ножек. Делать полную отбортовку внутрь не нужно, так в обечайке лучше будет держаться изоляция. Все, печка из резистора готова к работе сразу после сборки.

Возможные проблемы при создании печи

При изготовлении устройства сложности возникают с подбором материала и монтажом системы контроля за температурой.

Неправильно выбранные материалы приводят к быстрому разрушению муфеля.

Так, некоторые мастера из экономии используют кирпич низкого качества, глиняно-песчаный раствор вместо шамотного. Это приводит к появлению трещин в муфеле и потере тепла.

Потрескавшийся муфель на время заделывают раствором шамотной глины. Камеру нужно вынуть и заменить на новую.

Если печь подключают к сети без терморегулятора, температура в муфеле не контролируется. Это приводит к порче изделий, которые требуют обжига при заданной температуре.

Для решения проблемы следует приобрести терморегулятор и электрическое оборудование, собрать блок управления и подключить его к нагревательным элементам муфеля.

Для удобства сборки его лучше изготовить со съемными передней и задней крышками, которые крепятся на винтах. К передней крышке крепится на петле дверца, которая должна откидываться горизонтально. На дверце при помощи двух болтов через асбестовые прокладки устанавливается керамический элемент, а зазоры заделываются глиной.

Концы нихромовой проволоки выводятся к задней крышке корпуса. На оба вывода должны быть нанизаны керамические изолирующие «бусы». Проволока присоединяется к штырьковому разъему. Такие разъемы, а также изолирующие «бусы» можно взять от старых электроприборов. К разъему будет присоединен стандартный шнур с вилкой для включения в электрическую сеть.

Все свободное пространство между нагревательными элементами и корпусом следует плотно забить асбестовой крошкой. Кроме того, в конструкции печи должна быть предусмотрена клемма заземления.

Для удобства работы в нагревательной камере нужно сделать два небольших отверстия: одно на задней стенке диаметром 10 мм – для установки термопары, другое на дверце диаметром 18–20 м – для наблюдения за внутренним пространством печи во время работы. Оба отверстия должны быть снабжены закрывающими металлическими шторками.

На дно рабочей камеры следует положить пластину-подкладку из тонкой нержавеющей стали 0,5–0,8 мм.

Печь рассчитана на 220 В переменного тока. Разогревается до максимальной температуры 950 градусов в течение часа. Вес печи около 10 кг.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
