Как сделать расчет отопления по площади помещения – важное в деталях

Виды радиаторов

Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.

Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

Современная биметаллическая батарея на 10 секций

Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Чугунный радиатор в современном стиле

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

Стальные радиаторы делятся на два типа: трубчатые и панельные.

Стальные радиаторы трубчатой конструкции

Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.

Панельный тип стальных радиаторов

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.

Легкие и эффективные алюминиевые радиаторы

Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

• блока окон «Вид радиатора»;
• десяти строк ввода данных;
• блока окон «Тип подключения»;
• четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

• Количество секций, в штуках.
• Тепловые потери помещения, в ваттах.
• Удельные теплопотери помещения, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

• Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
• Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
• Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Полезная информация

Показатели теплоотдачи для 1 секции некоторых видов радиаторов (Вт):

• Алюминиевый А 350 – 138.
• Алюминиевый А 500 – 185.
• Алюминиевый S500 – 205.
• Биметаллический L350 – 130.
• Биметаллический L500 – 180.
• Чугунные – 160.

Чугунные батареи

Рекомендации СНИП по тепловой мощности для:

• Для кирпичного дома – 34 Вт
• Для панельного дома – 41 Вт.
• Новостройка, сделанная по всем стандартам. – 20 Вт.

Итак. Приблизительные расчёты подходят для новых добротных домов с пластиковыми окнами. Если же квартира угловая и/или с большими стеклянными окнами, на последнем этаже, с высокими потолками – это всё поводы пересчитать более основательно. Разница может быть немалой!

Для тех, кто далёк от математики, существуют онлайн–калькуляторы. Необходимо знать запрашиваемые показатели, ввести их и ответ будет тут же готов. Калькуляторы можно найти на сайтах изготовителей радиаторов.

Рекомендации по расчетам и основные требования

Мощность и размер радиатора зависит от величины помещения и высоты потолков, климата региона

Не стоит приобретать радиаторы с большим запасом или наобум. Если они окажутся недостаточно мощными, поддерживать зимой в помещении комфортную температуру не получится, слишком мощные приведут к большим расходам на отопление.

Главным образом следует учитывать:

• площадь и высоту помещения;
• материал, из которого изготовлен радиатор;
• максимальное количество секций;
• теплоотдачу одной секции.

Одна секция чугунного радиатора обеспечивает теплоотдачу 160 Вт, если этого недостаточно, количество можно увеличить. Они долговечны, не подвержены коррозии, держат тепло. Однако хрупкие, не выдерживают резких точечных ударов.

Теплоотдача алюминиевых радиаторов составляет около 200 Ватт, они могут выдерживать температуру порядка 100°C и давление от 6 до 16 Атм, но подвержены кислородной коррозии. Эту проблему решают с помощью анодированного оксидирования.

Биметаллические внутри сделаны из стали, а сверху из алюминия, благодаря чему в них сочетаются положительные свойства обоих металлов: высокая износостойкость и теплоотдача.

Стальные – наиболее доступны, легки и вполне привлекательны по дизайну. Однако быстро остывают, ржавеют и не выдерживают гидроудары.

Сводные данные по разным типам радиаторов представлены в таблице:

	Чугун	Сталь (панельные)	Алюминий	Алюминий анодированный	Биметалл
Мощность одной секции при температуре теплоносителя – 70 и высоте – 50 см, Вт	160	120	175-200	216,3	200
Температура теплоносителя максимальная, °C	130	110-120	110	110	110-130
Давление, Атм	9	8-12	6-16	6-16	16-35

Расчет количества секций отопительных радиаторов – для чего это необходимо знать

С первого взляда высчитать, сколько секций отопительного прибора установить в том или другом помещении – просто. Чем больше комната – тем из большего количества секций должен состоять отопительный прибор. Но в действительности то, насколько тепло будет в том или другом помещении зависит от более чем десятка факторов. Учтя их, высчитать необходимое кол-во тепла от отопительных приборов, можно в несколько раз точнее.

Общие сведения

Отдача тепла одной части радиатора из чугуна – 140 ватт, более качественных железных – от 170 и выше.

Можно делать расчет количества секций отопительных радиаторов,выходя из площади помещения либо же его объема.

По нормативам считается, что на обогрев одного метра квадратного помещения необходимо 100 ватт энергии тепла. Если же исходить из объема, то тогда кол-во тепла на 1 метр кубический как правило составит не меньше 41 ватта.

Но ни один из этих вариантов не будет точным если не иметь в виду свойств того либо прочего помещения, количества и оконный размер, материал стен, и многое иное. Благодаря этому рассчитывая части отопительного прибора по типовой формуле, станем прибавлять коэффициенты, сделанные тем или другим требованием.

Площадь помещения – расчет количества секций отопительных радиаторов

Подобный расчет в большинстве случаев применяется к помещениям, размещенным в стандартных панельных жилых домах с потолочной высотой до 2,6 метра.

Площадь комнаты множится на 100 (кол-во тепла для 1м2) и разделяется на указанную изготовителем отдачу тепла одной части отопительного прибора. К примеру: площадь комнаты 22 м2, отдача тепла одной части отопительного прибора – 170 ватт.

Для данной комнаты необходимо 13 секций отопительного прибора.

Если же одна секция отопительного прибора станет иметь 190 ватт отдачи тепла, то получаем 22Х100/180=11,57 , другими словами можно обойтись 12 секциями.

К расчетам необходимо добавить 20% если комната имеет балкон или находится в срезе дома. Батарея, поставленная в нише, еще на 15% снизит отдачу тепла. Однако в кухне будет на 10-15% теплее.

Производим расчеты по объему помещения

Для дома из панелей с обычной потолочной высотой, как уже выше упоминалось, тепловой расчет изготавливается из необходимости 41 ватт на 1м3. Но если например дом новый, кирпичный, в нем установлены пакеты стекол, а фасадные стены утеплены, то необходимо уже 34 ватт на 1м3.

Формула расчета количества секций отопительного прибора выглядит так: объем (площадь, помноженная на потолочную высоту) умножается на 41 или 34 (в зависимости от типа дома) и разделяется на отдачу тепла одной части отопительного прибора, установленного в паспорте изготовителя.

Площадь комнаты 18 м2, потолочная высота 2, 6 м. Дом – стереотипная панельная постройка. Отдача тепла одной части отопительного прибора – 170 ватт.

18Х2,6Х41/170=11,2. Итак, нам необходимо 11 секций отопительного прибора. Это при условиях, что комната не угловая и в ней нет балкона, в другом случае лучше установить 12 секций.

Посчитаем максимально точно

А вот формула, по которой максимально точно можно создать расчет количества секций отопительного прибора:

Площадь помещения помноженная на 100 ватт и на коэффициенты q1, q2, q3, q4, q5, q6, q7 и поделенная на отдачу тепла одной части отопительного прибора.

Подробно об данных коэффициентах:

q1 – вид остекления: при тройном стеклопакете показатель будет 0,85, при двойном стеклопакете — 1 и при простом остеклении – 1,27.

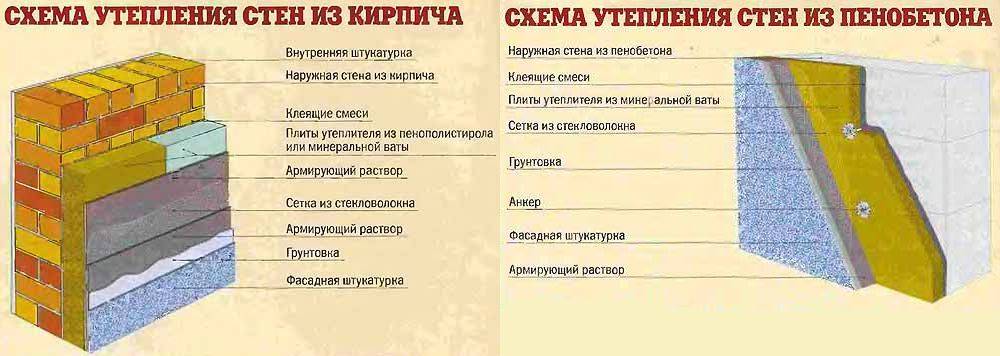

q2 – тепловая изоляция стен:

• современная тепловая изоляция – 0,85;
• укладка в два кирпича с применением утеплителя – 1;
• неутепленные стены — 1,27.

q3 – соотношение площадей окон и пола:

q4 — самая маленькая внешняя температура:

• -10 градусов – 0,7;
• -20 градусов – 1,1;
• -35 градусов – 1,5.

q5 – кол-во фасадных стен:

q6 – вид помещения, которое находится выше расчетного:

• обогреваемое — 0,8;
• чердачное обогреваемое — 0,9;
• чердачное необогреваемое – 1.

q7 – потолочная высота:

Если будут взяты в учет все перечисленные выше коэффициенты, сосчитать численность секций отопительного прибора в помещении можно будет максимально точно.

РАСЧЕТ ОТАПЛИВАЕМЫХ ПЛОЩАДЕЙ И ОБЪЕМОВ ЗДАНИЯ

5.4 Тепловую изоляцию наружных стен следует стремиться проектировать непрерывной в плоскости фасада здания. При применении горючих утеплителей необходимо предусматривать горизонтальные рассечки из негорючих материалов по высоте не более высоты этажа и не более 6 м. Такие элементы ограждений, как внутренние перегородки, колонны, балки, вентиляционные каналы и другие, не должны нарушать целостности слоя теплоизоляции. Воздуховоды, вентиляционные каналы и трубы, которые частично проходят в толще наружных ограждений, следует заглублять до поверхности теплоизоляции с теплой стороны. Следует обеспечивать плотное примыкание теплоизоляции к сквозным теплопроводным включениям. При этом приведенное сопротивление теплопередаче конструкции с теплопроводными включениями должно быть не менее требуемых величин.

5.11 Заполнение зазоров в примыканиях окон и балконных дверей к конструкциям наружных стен рекомендуется проектировать с применением вспенивающихся синтетических материалов. Все притворы окон и балконных дверей должны иметь уплотнительные прокладки (не менее двух) из силиконовых материалов или морозостойкой резины долговечностью не менее 15 лет (ГОСТ 19177). Установку стекол в окнах и балконных дверях рекомендуется производить с применением силиконовых мастик. Глухие части балконных дверей следует утеплять теплоизоляционным материалом.

Как считается площадь дома

Но органы технической инвентаризации для определения площади помещений применяют Инструкцию о проведении учёта жилищного фонда РФ. И поэтому в документах БТИ по определению площади квартиры или индивидуального жилого дома содержится общая информация, где в учёт входят балкон, лоджия, терраса и т.д. Такие помещения относят к общей площади, но c понижающим коэффициентом: 0,5 – лоджии; 0,3 – террасы и балконы; 1,0 – также террасы и холодные кладовые.

Соответствуя Жилищному Кодексу РФ, понятие общая площадь включает в себя сумму площадей всех комнат и частей данного помещения, в том числе и площадей комнат (помещений) дополнительного или вспомогательного назначения (использования), которые предназначаются для бытовых и иных потребностей граждан. Такими помещениями считаются: кухни, коридоры, ванные комнаты и т.п.

Что нужно знать при выборе алюминиевых батарей

Алюминиевые радиаторы очень боятся кислой среды в отопительной системе. Поэтому надежная долговечная работа возможна только при pH 6,5… 8.

Также следует знать что:

• внутренняя поверхность должна быть тщательно обработана, нанесена оксидная пленка;
• радиатор должен иметь паспорт с указанными в нем характеристиками, желательно, чтобы имелся протокол испытаний;
• заводская сборка надежнее, поэтому по возможности следует купить уже готовую батарею из нужного количества секций;
• не следует устанавливать батарею более 15 секций, лучше установить две;
• необычный дизайн радиатора может ухудшить его эксплуатационные характеристики;
• следует избегать радиаторов китайского производства NF/68. Они могут содержать асбест, опасный для здоровья.

Особенности

Расчет радиаторов отопления производится в соответствии с теплопотерями конкретного помещения, а также в зависимости от площади этого помещения. Казалось бы, ничего сложного в создании проверенной схемы отопления с контурами труб и циркулирующим по ним носителю нет, однако правильные теплотехнические расчеты основываются на требованиях СНиП. Такие расчеты выполняются специалистами, а сама процедура считается чрезвычайно сложной. Однако с допустимым упрощением выполнить процедуры можно и самостоятельно. Кроме площади обогреваемого помещения, в расчетах учитываются некоторые нюансы.

Не зря для расчета радиаторов специалисты применяют различные методики. Основная их особенность – учет максимальных теплопотерь помещения. Затем уже рассчитывается нужное количество отопительных приборов, которые компенсируют эти потери.

Понятно, что чем проще будет используемый метод, тем более точными будут итоговые результаты. К тому же для нестандартных помещений специалисты применяют специальные коэффициенты.

Специалисты в своих проектах нередко используют специальные приборы. Например, с точным определением фактических теплопотерь справится тепловизор. На основании данных, полученных по прибору, рассчитывается количество радиаторов, которые с точностью компенсируют потери.

Такой метод расчета покажет наиболее холодные точки квартиры, места, где тепло будет уходить активнее всего. Такие точки часто возникают из-за строительного брака, например, допущенного рабочими, или из-за некачественных строительных материалов.

Результаты проводимых расчетов тесно связаны с существующими видами радиаторов отопления. Для получения наилучшего результата в расчетах необходимо знание параметров планируемых к использованию устройств.

Современный ассортимент включает такие виды радиаторов:

• стальные;
• чугунные;
• алюминиевые;
• биметаллические.

Для проведения расчетов нужны такие параметры устройств, как мощность и форма радиатора, материал изготовления. Самая простая схема подразумевает размещение радиаторов под каждым окном, имеющимся в комнате. Поэтому рассчитываемое количество радиаторов обычно равно числу оконных проемов.

Особенности расчета тепловых потерь

Теплопотери в зависимости от вида материала

Чаще всего теплота зависит от материала напольной, потолочной поверхности, стен, количества проемов, особенностей утепления. Рассчитать автономное отопление с учетом теплопотерь в частном доме можно на примере углового помещения площадью 18 м2 и 24,3 м3 объемом. Оно находится на 1-м этаже, имеет потолки 2,75 м, а также 2 наружные стены из бруса толщиной 18 см с обшивкой гипсокартоном и оклейкой обоями. В комнате 2 окна с параметрами 1,6х1,1 м. Пол из дерева, утепленный, с подполом.

Вычисление площади поверхностей:

• Наружная стена без окон – S1 = (6+3) х 2,7 — 2×1,1×1,6 = 20,78 м2.
• Окна — S2 = 2×1,1×1,6=3,52 м2.
• Пол — S3 = 6×3=18 м2.
• Потолок — S4 = 6×3= 18 м2.

Вычисление теплопотерь поверхностей, Q1:

• Наружной стены — S1 х 62 = 20,78×62 = 1289 Вт.
• Окон — S2 x 135 = 3×135 = 405 Вт.
• Потолка — Q4 = S4 x 27 = 18×27 = 486 Вт.

Вычисление общей теплопотери посредством суммирования данных. Q5=Q+ Q2+Q3+Q4=2810 Вт.

Исходные данные для проектирования системы отопления

Чтобы произвести расчет расхода тепла на отопление, нужен, во-первых, проект дома.

План дома позволяет получить практически все исходные данные, которые нужны для определения теплопотерь и нагрузки на отопительную систему

Он должен содержать внутренние и наружные размеры каждого помещения, окон, наружных дверных проёмов. Внутренние двери остаются без внимания, поскольку на тепловые потери они не оказывают никакого влияния.

Во-вторых, понадобятся данные о расположении дома по отношению к сторонам света и районе строительства – климатические условия в каждом регионе свои, и то, что подходит для Сочи, не может быть применено к Анадырю.

В-третьих, собираем информацию о составе и высоте наружных стен и материалах, из которых изготовлены пол (от помещения до земли) и потолок (от комнат и наружу).

После сбора всех данных можно приступать к работе. Расчет тепла на отопление можно выполнить по формулам за один-два часа. Можно, конечно, воспользоваться специальной программой от компании Valtec.

Для расчёта теплопотерь отапливаемых помещений, нагрузки на систему отопления и теплоотдачи от отопительных приборов в программу достаточно внести только исходные данные. Огромное количество функций делают её незаменимым помощником и прораба, и частного застройщика

Она значительно всё упрощает и позволяет получить все данные по тепловым потерям и гидравлическому расчету системы отопления.

Методика расчета по СНиП

Таблица примерных расчетов

В СНиПе оговорено, что оптимальный вариант необходимого количества радиаторных секций зависит от показателя тепловой энергии, которую они выделяют. Она должна быть равна 100 Вт на 1 м² площади комнаты.

Для расчета используется формула: N=Sx100/Р

Где:

• N – это количество секций батареи;
• S – площадь комнаты;
• Р – мощность секции (этот показатель можно посмотреть в паспорте изделия).

Но так как в расчете должны учитываться дополнительные показатели, к формуле добавляются новые переменные.

Поправки к формуле

• Если в доме установлены пластиковые окна, можно сократить количество секций на 10%. То есть, для расчета добавляется коэффициент 0.9.
• Если высота потолка составляет 2.5 метра, применяется коэффициент равный 1.0. Если высота потолков больше, то коэффициент увеличивается до 1.1-1.3
• Количество и толщина наружных стен тоже влияет на данный параметр: чем толще стены, тем ниже коэффициент.
• Количество окон тоже влияет на потери тепла. Каждое окно прибавляет к коэффициенту 5%.
• Если над комнатой организован отапливаемый чердак или мансарда, конкретно в этой комнате можно снизить количество секций.
• Угловое помещение или комната с балконом добавляют к формуле дополнительные 1.2 коэффициента.

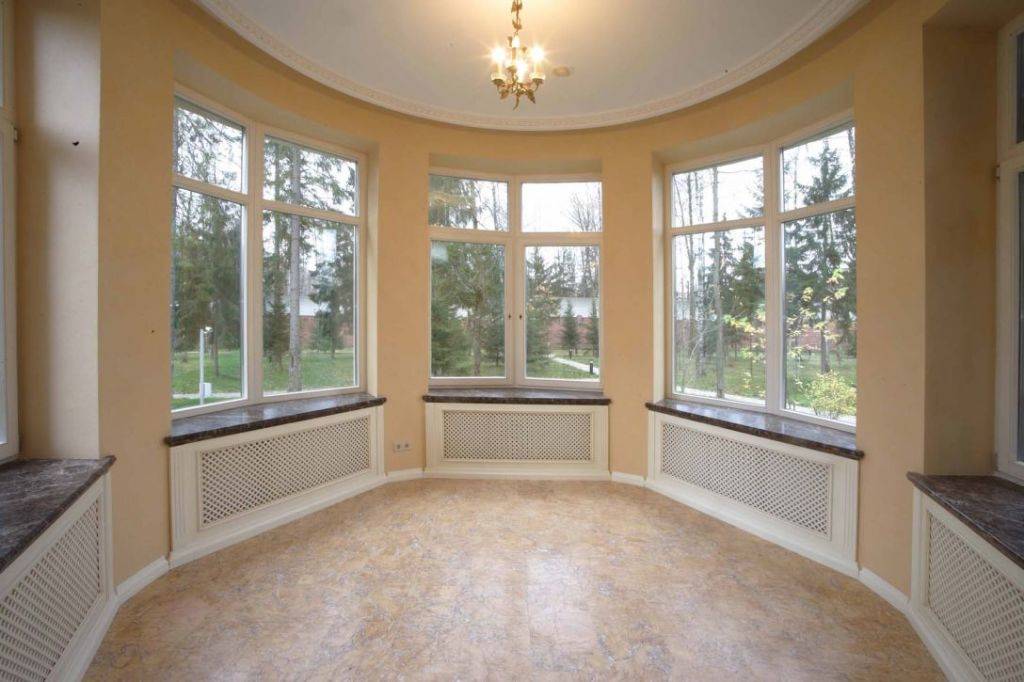

• Скрытые в нишу и закрытые декоративным экраном батареи добавляют к итоговой цифре 15%.

Используя дополнительные поправки, вы узнаете, сколько секций нужно ставить в каждую комнату. И уже без труда сможете узнать, сколько же нужно радиаторов на один квадратный метр.

Как рассчитать количество секций: пример на чугунных батареях

Чугунный радиатор

Рассчитаем, сколько радиаторных чугунных секций нужно установить в помещении с двумя двухкамерными пластиковыми окнами при высоте потолка 2,7 м, площадь которого составляет 22 м².

Математическая формула: (22х100/145)х1,05х1,1х0,9=15,77

Округляем полученное число до целого – получается 16 секций: две батареи под каждое окно по 8 секций в каждой.

Разъяснение по коэффициентам:

• 1,05 – это пятипроцентная надбавка за второе окно;
• 1,1 – это увеличение высоты потолка;
• 0,9 – это снижения за установку пластиковых окон.

Скажем прямо – этот вариант, как уже было отмечено выше, сложный для простого потребителя. Но существуют упрощенные способы, о которых пойдет разговор ниже.

Как выполнить расчет секций биметаллических радиаторов

Биметаллические секционные радиаторы Многие потребители очень осторожно относятся к отопительным приборам, предпочитая использовать проверенные варианты и просто игнорируя новинки. Кого-то останавливает отрицательный опыт

Однако в большинстве негативных ситуаций виноваты сами потребители. Неспециалист плохо разбирается в технических особенностях приборов, поэтому возникают ошибки в эксплуатации. Например, если неправильно произведен расчет секций алюминиевых радиаторов или биметаллических батарей, отопительный прибор просто не справится с поставленной задачей.

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,

• где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
• S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в большее подробном изучении. Так, коэффициент А учитывает особенности остекления помещения .

Особенности остекления помещения

• 1,27 для комнат, окна которых остеклены просто двумя стеклами;
• 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
• 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения .

Особенности утепления стен помещения

• если утепление низкоэффективное. коэффициент принимается равным 1,27;
• при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором). используется коэффициент равный 1,0;
• при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Соотношение суммарной площади оконных проемов и поверхности пола в комнате

Зависимость выглядит так:

• при соотношении равном 50% коэффициент С принимается как 1,2;
• если соотношение составляет 40%, используют коэффициент равный 1,1;
• при соотношении равном 30% значение коэффициента уменьшают до 1,0;
• в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года .

Распределение тепла в комнате при использовании радиаторов

Зависимость выглядит так:

• если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
• если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Количество внешних стен

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенно й комнаты. Зависимость такова:

• если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
• если чердак отапливаемый – 0,9;
• если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

• в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
• если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
• при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
• комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

Советы по энергосбережению

Рекомендации по расчету до начала работы

Прежде чем начинать, рекомендуется проработать каждый из следующих пунктов. Без этого расчет радиаторов отопления не увенчается успехом, так еще и время, силы и средства израсходуются зря. Итак, необходимо:

• Измерить длину и ширину каждой комнаты, где планируется установка батарей;
• узнать мощность радиатора. То же самое стоит сделать и отдельно с его каждой секцией. Источник – документы. В них производитель описывает технические характеристики.

Также существует несколько вещей, которые не должны учитываться или совершаться:

• Расчет проводится для каждого помещения по отдельности. Ни в коем случае не пытаться провести подсчет исходя из данных всего дома;
• расчет мощности радиатора – единственное, что потребуется. Тип батареи, ее форма и теплоотдача в данной процедуре не понадобятся.

Что нужно для самостоятельных расчетов

Чтобы точно рассчитать необходимое количество радиаторов отопления для квартиры, частного дома и любого другого помещения, приходится учитывать достаточно большой ряд критериев.

Что нужно учесть:

• размер комнат, где они будут установлены;
• количество окон и входных дверей, их площадь;
• материалы, из которых возведен дом (в данном случае учитываются стены, пол и потолок);
• расположение помещения относительно сторон света;
• технические параметры отопительного устройства.

Если вы не специалист, самостоятельно провести вычисления, используя все перечисленные критерии, будет весьма затруднительно. Поэтому многие частные застройщики используют упрощенную методику, которая позволяет подсчитать лишь приблизительное количество радиаторов для помещения.

Если же вы хотите сделать точные подсчеты, используйте расчетные выкладки по СНиП.

Теплоотдача батарей

Принцип функционирования радиатора

Прежде чем приступать к вычислению эксплуатационных параметров, нам нужно понять, как работает отопительная батарея, и какую величину нам нужно рассчитать для оценки ее эффективности.

Радиатор (неважно, водяной или электрический с масляным теплоносителем) функционирует по достаточно простому принципу:

Внутри устройства находятся резервуары, по которым циркулирует нагретый теплоноситель. Горячее вещество поднимается вверх, остывшее – опускается вниз, потому жидкость постоянно находится в движении.

Распределение теплоносителя внутри устройства

• При движении теплоноситель контактирует со стенками резервуаров, отдавая им часть своего тепла. При этом – чем длительнее время контакта и чем больше разница температур, тем больше тепла отдает жидкость.
• Нагреваясь изнутри, стенки, в свою очередь, передают тепловую энергию в окружающую среду, нагревая воздух.
• Для повышения эффективности теплопередачи радиаторы отопления делают в форме ребер, увеличивая площадь поверхности, контактирующей с воздухом. Иногда на поверхности закрепляют дополнительные металлические пластины – они тоже служат для ускорения теплообмена.

Конвекция тепловых потоков в помещении

Мощность радиаторов – стальных, чугунных, алюминиевых, биметаллических и т.д. – определяется тем, сколько тепла они могут отдать в окружающую среду за единицу времени. В паспортах к отопительным батареям этот параметр чаще всего прописывают.

Подбор оптимальной теплоотдачи устройства очень важен:

• В системах централизованного отопления избыточная теплоотдача приводит к перегреву помещения. В итоге нам приходится нести расходы либо на дополнительное проветривание, либо на установку термоклапанов – сам же микроклимат при этом серьезно ухудшается.
• Если же производительности установленных устройств будет недостаточно, то они будут вынуждены работать на пределе своих возможностей. С одной стороны, это существенно снижает ресурс изделия, а с другой – приводит к периодическому «недотопу», когда температура в помещении ощутимо снижается, несмотря на все старания водогрейного котла.

При недостатке мощности в помещении будет холодно даже при работе системы на пределе возможностей

Кроме того, при сильной нагрузке аппарат может банально выйти из строя. Это в первую очередь касается электрических моделей, потому мощность масляного радиатора нужно подбирать с запасом примерно в 20-25%.

Факторы, влияющие на теплоотдачу

Если проанализировать информацию от производителей и экспертов, то можно увидеть, что, например, мощность алюминиевых радиаторов отопления значительно превышает аналогичный показатель у чугунных моделей старого типа.

Это обусловлено различиями в конструкции и в материале:

Во-первых, чем больше внутренний объем батареи, тем больше теплоносителя в нее поступает, и тем больше энергии она отдаст. Поэтому вполне логично, что крупное устройство будет греть эффективнее, чем компактное (при прочих равных условиях, естественно). Цена тоже будет отличаться, и не только за счет разницы в стоимости использованного для производства батареи материала.

Внутренняя полость алюминиевого радиатора

• Во-вторых, производительность зависит от температуры поступающего теплоносителя: чем горячее будет вода, тем больше тепла из нее получится извлечь.
• В-третьих, чем лучше материал проводит тепло, тем выше будет его теплоотдача. Наименее эффективными по этому показателю являются изделия из чугуна, а за лидирующие позиции конкурируют медные, алюминиевые и биметаллические модели.

Фото отдельной секции

Для сравнения ниже приводится таблица мощности радиаторов разного типа. Более подробные сведения о тепловой эффективности некоторых моделей отопительных батарей вы можете найти на схемах, приведенных в статье.

Тип радиатора	Теплоотдача одной секции, Вт	Объем теплоносителя в одной секции, л
Алюминиевый, межосевое расстояние 500 мм	183	0,27
Алюминиевый, межосевое расстояние 350 мм	139	0,19
Биметаллический, межосевое расстояние 500 мм	204	0,2
Биметаллический, межосевое расстояние 350 мм	136	0,18
Чугунный, межосевое расстояние 500 мм	160	1,45
Чугунный, межосевое расстояние 300 мм	110	1,1

Нужно отметить, что мощность стальных радиаторов отопления, которые имеют панельную структуру, указывается из расчета на все изделие в целом, в то время как для секционных конструкций инструкция часто содержит два значения: теплоотдача секции и этот же параметр для всего радиатора.

Таблица мощности стальных радиаторов отопления: цифры приведены для изделий компании Kermi 11, 22 и 33 типа.
