Какие бывают регистры отопления – выбор, расчет, характеристики

Расчет регистров для помещения

Выбирая модель регистра отопления, следует направить внимание на трубный диаметр. Диаметры, как упоминалось выше, бываю от 32 до 150мм

Большой диаметр труб – это, как следствие, большой объем всей системы отопления. Для нагрева такой системы требуется очень много времени и сложнее регулировать температуру, но для работы котла они предпочтительней.

Остановить выбор лучше на трубах с диаметром 32мм, а если предполагается личное изготовление регистра, специалисты рекомендуют выбрать диаметр трубы не более 80мм.

Для создания теплоснабжения из стальных отопительных регистров оптимальным решением будет прибегнуть к услугам мастеров. Другой вариант – это специальные программы для расчета.

Но при самостоятельном расчете можно использовать следующую методику.

Изначально нужно знать такие параметры:

•  общая площадь комнаты;
•  коэффициент отдачи тепла материала регистра;
•  диаметр используемых труб.

Таблица. Теплоотдача одного погонного метра трубы из стали разного диаметра — для расчета регистра отопления при высоте 2 метра.

Диаметр трубы, мм	32	40	57	76	89	108	114	133	159
Площадь обогрева помещения, м2.	0,56	0,69	0,95	1,27	1,48	1,80	1,90	2,22	2,65

Можно воспользоваться формулой расчета регистров из гладких стальных труб.

Q = 3.14 x D x L x K (Tr – To), где

Q – количество тепла, которое выделяет труба, Вт;

D – диаметр трубы, м;

L – длина трубы, м;

K – коэффициент передачи тепла (11,63 Вт/м2хС);

Tr – температура внутри помещения;

To – температура теплоносителя в системе;

t – разница температур.
Имея эти значения, можно самому рассчитать количество тепла регистра отопления.

Пример: длина 1-й секции 2 м., а диаметр трубы – 76 мм.

t будет ровна 60С (80-20).

Таким образом, мощность одной секции регистра отопления из стальной гладкой трубы будет равна:

Q=3,14х0,076х2х11,63х60=333 Вт.

Чтобы рассчитать каждую последующую секцию необходимо полученный результат умножать на понижающий коэффициент 0,9.

Для расчета требуемого метража и диаметра трубы брать в расчет следует только показатели теплоотдачи погонного метра трубы.

Например. Помещению площадью 20м2 и высотой потолка не более 3м потребуется 20 м стальной трубы, диаметр которой будет 60мм.

При подготовке к монтажу отопительных приборов следует учесть такие параметры, как:

•  глубина стен;
•  расположение окон и дверей;
•  состав стен и перекрытий здания и др.

Что подразумевает регистр отопления

Столь замысловатый прибор лежит в основе современных радиаторов. Под данным термином понимается совокупность труб, соединенных между собой определенным образом и способствующих подаче тепла в помещение.

В настоящее время, широко распространены горизонтальные регистры, которые представляют собой параллельно расположенные гладкостенные трубы с вертикальными перемычками. Такое приспособление отличается от современных радиаторов большим объемом теплоносителя, следовательно, выделяет больше тепла и процесс остывания значительно снижен, что позволяет поддерживать нужный уровень температуры в любом помещении.

На рынках представлено множество разновидностей рассматриваемых приборов. В зависимости от материала, применяемого при производстве основных составляющих, регистры отопления бывают:

• алюминиевые;
• чугунные;
• стальные.

Первый вариант часто можно заметить невооруженным глазом в жилых помещениях. В основном он характеризуется высокой устойчивостью к коррозии, хорошей теплоотдачей. Следовательно, благодаря материалу, из которого изготавливают трубы, такие регистры славятся длительным сроком эксплуатации. Одним из основных недостатков можно считать высокую стоимость прибора, которая основывается на способе изготовления конструкции.

Второй вид регистров характеризуется высокой прочностью, следовательно, долговечностью и легкостью установки.

Последняя разновидность регистров отопления считается таковой не из-за своих характеристик. Наоборот, стальные конструкции славятся долговечностью, ведь срок их эксплуатации достигает в среднем четверть века. Монтаж такой конструкции не составляет особого труда. Для его проведения необходимо наличие сварочного аппарата и возможности проведения таких работ. Сварка отдельных деталей позволяет прибору выдерживать высокое давление. Но такие регистры имеют свои минусы, а именно:

Рекомендуем: Регистры отопления из гладких труб сварить своими руками

• коррозия материала;

• способность аккумулировать известь.

Учитывая, что вода, проходящая по трубам, имеет в своем составе различные примеси, можно смело сделать заключение, что внутренняя поверхность тонких составляющих прибора способна накапливать на своих стенках известковые отложения. В результате чего происходит снижение проходимости определенных участков прибора, следовательно, снижается эффективность теплообмена.

Отличительные показатели регистров отопления

Изучив разновидности регистров отопления из гладких труб, необходимо сделать заключение о том, что основным плюсом их использования является эффективность подачи тепла, несмотря на небольшие размеры прибора. Благодаря такому качеству, данную отопительную конструкцию стали широко применять не только в жилых помещениях, но и в промышленных.

Также при выборе прибора стоит обращать внимание на ценовой ряд. Ведь, основным материалом для производства считается сталь или чугун, а при установке не требуется наличие высокотехнологичного производства

Для монтажа регистров достаточно сварки.

Небольшие размеры готовой конструкции никак не влияют на качество работы прибора. Наоборот, такой показатель удивляет. Ведь, ни для кого не секрет, что показатель теплообмена напрямую зависит от площади рабочей поверхности, следовательно, от длины и диаметра основных комплектующих.

Однако, учитывая большое количество положительных качеств регистров, процесс их установки в помещении имеет несколько недостатков, а именно:

• специфический внешний вид прибора, который в дальнейшем необходимо закрывать или дизайнерски обыгрывать, ведь труба, тянущаяся по периметру помещения, притягивает взгляд.

• определенные неудобства при монтаже конструкции. Как было сказано ранее, при установке необходимо проведение сварочных работ, что не всегда возможно в помещениях определенного типа.

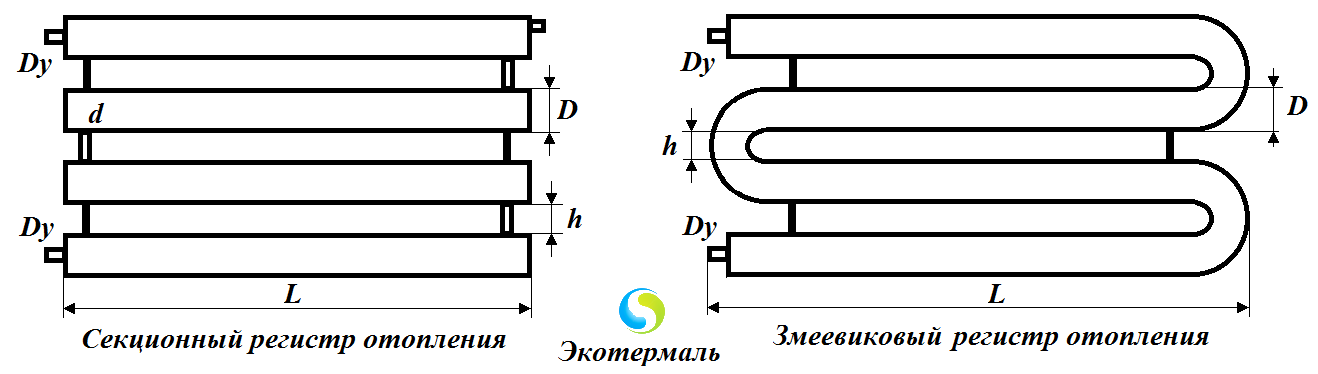

Учитывая специфику работы регистров отопления, современные инженеры разработали несколько вариантов конструкторского решения. В настоящее время доступно два вида приборов:

• секционные;

• S-образные или змеевиковые.

Рекомендуем: Двухтрубная система отопления радиаторов дома с нижней разводной

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

• Рекомендуемый диаметр труб – от 25 до 160 мм
• Соединительные перемычки у секционных моделей – от 30 мм
• Расстояние между основными трубами – от 50 мм
• Максимальное давление – 10 МПа
• Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

1. Нужно подготовить трубы подходящих диаметров и нарезать заготовки
2. Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
3. С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные)
Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев
Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

1. Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
2. Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования
Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры
Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Полотенцесушители

Полотенцесушитель для ванной сам является наглядным примером того, как можно улучшить теплоотдачу трубы. «Змеевик» прибора – не что иное, как искусственно увеличенная площадь теплового излучения. Поскольку раньше они были лишь частью общей ветки отопления, изменить диаметр стальной трубы не представлялось возможным. Поэтому площадь теплопередачи увеличивалась путем простого наращивания длины.

Кстати, как раз водяной полотенцесушитель из нержавеющей стали будет неплохо смотреться в черном цвете. Блестящие и хромированные изделия, хоть и выглядят красиво, препятствуют теплообмену между трубой и окружающей средой.

Для вертикально ориентированных систем, таких как радиаторы и полотенцесушители, имеет значение способ подключения входных и выходных труб. Теплоотдача одного прибора при разной установке может значительно измениться:

• 100% эффективности – диагональное подключение (вход горячей воды сверху, выход с обратной стороны внизу);
• 97% – одностороннее с верхним входом;
• 88% – нижнее двухстороннее подключение;
• 80% – диагональное обратное (с нижним входом);
• 78% – одностороннее с нижним входом и выходом отработанной воды.

Полиэтилен это самая простая гидроизоляция для теплого пола, так же он увеличивает теплоотдачу

Расчет конструкции водяного регистра

Регистр отопления

Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:

• вертикальное;
• горизонтальное.

Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:

• одним;
• двумя.

Варианты конструкции регистров

Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.

• сверху;
• снизу.

Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:

• на одном торце;
• на разных торцах.

Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.

Из каких частей состоит регистр отопления

Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.

Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.

Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:

• определяем площадь помещения;
• считаем сколько необходимо мощности для его обогрева;
• подставляем значение в формулу определения диаметра.

Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:

• П – 3,14;
• длина регистра;
• коэффициент теплопроводности металла, для стали 11,63;
• разница между температурами подачи и обратки.

В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.

Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038

Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.

Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)

Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

1. Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.
2. Формирование чертежа для вычисления оптимального числа использованного материала.
3. Осуществление работ по производству отопительного регистра.
4. Контроль конструкции на герметичность.

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Виды регистров

Регистры отопления делятся на три вида:

• алюминиевые;
• чугунные;
• стальные.

Алюминиевые регистры пользуются большим спросом благодаря своему небольшому удельному весу, хорошему показателю теплоотдачи, прекрасной устойчивости к коррозии, длительному сроку эксплуатации, отсутствию соединений и сварных швов.

Алюминиевые трубы производят путем монолитного литья. Используются регистры из алюминия в жилых и административных помещениях. Основной недостаток приборов из алюминия — высокая цена.

Чугунные регистры отличаются простотой монтажа, потому что в них присутствует фланцевое монолитное соединение. Во время установки к отопительному трубопроводу приваривают второй фланец, а затем используя болты, делают прочное соединение.

Стальные регистры устанавливают в систему отопления с помощью сварки. Качественно проведенная сварка является гарантом длительной службы всей отопительной системы.

Стационарные и передвижные регистры

Для нагрева теплоносителя в стационарных регистрах нужны отопительные котлы. Для подогрева теплоносителя в передвижных регистрах используется электрический ТЭН, работающий от сети с напряжением в 220 В. Используют этот вид регистров для рабочих домиков строителей, помещений, где проводятся отделочные работы.

Установка регистров в помещении имеет ряд неоспоримых преимуществ перед монтажом в отопительной системе батарей:

• длительный срок эксплуатации. трубам, изготовленным из стали, не нужен ремонт, минимум лет 25;
• система отопления отличается высокой степенью надежности, основное требование для обеспечения такой надежности, это качественное выполнение сварочных швов;
• открытую систему отопления можно устанавливать в помещениях большой площади, низкое сопротивление движению теплоносителя обеспечивает большой диаметр используемых для регистра труб.

В последнее время регистры устанавливают намного реже, подбирая более альтернативные современные приборы отопления. К недостаткам этого вида приборов относится:

• не самый привлекательный внешний вид регистра, вдоль стены по всему помещению проложена толстая стальная труба;
• небольшая площадь соприкосновения с воздухом в комнате приводит к низкому показателю теплоотдачи. нулевое использование конвекции;
• снабжение отопительной системы регистрами отличается высокой стоимостью и сложностью монтажа, стальные трубы большого диаметра на строительном рынке стоят достаточно дорого, необходимость использовать при монтаже сварку.

Характеристики устройств

Отопительные регистры имеют несколько качеств, отличающих их от иных отопительных приборов:

• Благодаря эффективному теплообмену с окружающим пространством небольшие по размеру приборы способны отапливать крупногабаритные помещения.
• Изготовление теплообменника достаточно простое – необходим лишь сварочный аппарат и угловая шлифмашина с отрезным диском.
• Можно использовать любые доступные материалы – трубы из чугуна, нержавейки или стали.
• Приборы способны выдерживать высокое давление (10 кгс/м2) и могут работать на любых теплоносителях – воде, масле, других жидкостях, пару.
• Собрать прибор можно как уже по готовым чертежам, так и по самостоятельно составленным. Допускаются различные варианты конфигурации, заглушек, доборных элементов и отделочных материалов.
• Конечная стоимость теплообменника из гладких труб получится ниже, чем у прочих приборов с аналогичным уровнем эффективности.

Стоит отметить, что чем больше совокупная площадь поверхности прибора, тем выше его теплоотдача. В свою очередь, площадь зависит от сечения трубы и длины секции.

В большинстве случаев регистры отопления обладают такими характеристиками:

1. Для теплообменника использованы электросварные трубы из углеродистой стали.
2. Соединение труб выполнено одним из способов – фланцевое, на внешней резьбе, и сварное.
3. Максимальное значение давления – 10 кгс/м2.
4. Сечение труб в секциях – 32-219 мм.
5. Минимальный отступ между уровнями – от 50 мм.
6. Сечение соединительных перемычек – от 32мм.

Расчет параметров и чертеж

Первый этап изготовления регистра отопления своими руками – это проектирование. Понятно, что на глаз нормально сделать регистр отопления не получится. Поэтому необходимо провести ряд дополнительных расчетов, опираясь на которые можно будет подобрать оптимальный теплообменник. При изготовлении регистров отопления нужно учесть много факторов:

• мощность;
• конструкцию;
• методы установки.

Перед тем как сделать регистры отопления своими руками надо понимать, что это ведь отопительный прибор, значит, должен прогревать определенное помещение. Его теплоотдача должна соответствовать ситуации, не ставить же в маленькую комнатушку теплообменник во всю стену. На один метр должно приходиться от 100 до 200 киловатт, в зависимости от региона. Есть формула расчета теплоотдачи регистров отопления. Он включает в себя следующие значения:

• длина теплообменника в метрах;
• внутреннее сечение в метрах;
• коэффициент теплопроводности металла;
• дельта температур подачи и обратки;
• число «П».

Чтобы определить теплоотдачу нужно перемножить все составляющие расчета. Конечно же, из этой формулы можно отдельно определить каждое из вышеуказанных значений. Так, зная квадратуру помещения можно определить, какие габариты должны быть у конструкции. Зачастую самодельные регистры для отопления изготавливаются из подручных материалов, поэтому выбирать некоторые параметры нет возможности. Приходится подгонять всю конструкции под уже имеющиеся характеристики, при этом не стоит забывать о функциональности теплообменника.

Например, по формуле получили значение в пять метров. Значит, для отопления подходит как одна пятиметровая труба по периметру, так и несколько отрезков, сумма длины которых будет составлять те же пять метров. Суть в том чтобы сохранялась площадь теплообмена.

Есть два метода размещения основных (толстых) труб:

• горизонтально;
• вертикально.

В принципе при изготовлении разницы нет. Если взять горизонтальную конструкцию и повернуть на 90 градусов по часовой стрелке, получится вертикальный теплообменник. Это будет иметь значение при установке на контур.

Вот и вся разница между вертикальным и горизонтальным регистром

Помимо этого крепление регистров отопления осуществляется специальными перемычками. Таких перемычек может быть одна или две. Также соединение горизонтальных участков может осуществляться муфтами того же диаметра, которые ввариваются в торец. Это так называемые змеевиковые регистры. Можно выбирать любой метод сборки регистра отопления из труб своими руками, главное, чтобы хватило навыков для его исполнения.

Чтобы не усложнять процесс изготовления регистра, будем использовать схему соединения горизонтальных участков двумя патрубками. Регистр отопления, чертеж:

Чертеж регистра отопления

Для работы нам понадобится:

• три одинаковых отрезка трубы;
• четыре соединительных патрубка;
• шесть заглушек.

Расстояние между трубами регистра отопления может быть и большим, но никак не меньшим. При этом если используются трубы большого диаметра, расстояние меду ними определяется по формуле: диаметр х 1,5. Такое расстояния является оптимальным. Следующий этап – это сварка.

Изготовление регистров для отопления своими руками

Изготовление регистра отопления

Одним из преимуществ применения регистров в отопительных системах является возможность их самостоятельного изготовления. Для этого чаще всего применяют стальные трубы круглого сечения. Несмотря на то что показатель теплоотдачи регистра отопления в этом случае не будет идеальным – процесс изготовления не потребует особых навыков.

Для самостоятельного производства этого отопительного элемента потребуется труба диаметром от 40 до 70 мм. Большее значение сечения приведет к значительным потерям тепла при циркуляции теплоносителя. Сделать своими руками регистр отопления можно по следующей схеме проведения работ:

1. Расчет оптимальных параметров отопительного прибора – диаметра трубы, общей протяженности секции.
2. Составление чертежа для вычисления оптимального количества материала.
3. Выполнение работ по изготовлению отопительного регистра своими руками.
4. Проверка конструкции на герметичность.

Стальные заглушки на трубы

Для выполнения поставленной задачи потребуется стальная труба, предназначенная для формирования основных регистров и магистраль меньшего диаметра. С ее помощью регистры будут соединены друг с другом и системой отопления. Также понадобятся специальные торцевые заглушки на трубы.

На первом этапе необходимо с помощью болгарки обрезать трубы до нужной длины. Использовать сварочный аппарат для этого не рекомендуется, так как на торцах отопительного регистра из круглой трубы сформируется наплав. Затем изготавливаются отверстия для подключения патрубков. Сварочным аппаратом привариваются патрубки и монтируются торцевые заглушки. Для обеспечения безопасности работы самодельного регистра отопления необходимо установить воздухоотводчик и спускной клапан. Они монтируются в верхней части конструкции, но на противоположной стороне относительно точки подключения к отоплению.

Регистр отопления с ТЭНом

В некоторых случаях выполняется модернизация традиционной схемы стального или биметаллического отопительного регистра. Она заключается в установке электрического нагревательного ТЭНа.

Так можно сделать автономный источник тепла, который не будет зависеть от работы водяного отопления. В случае аварии или проведения технических работ самодельный отопительный регистр будет генерировать тепло с помощью ТЭНа. Но для этого следует при монтаже установить запорную арматуру, чтобы теплоноситель циркулировал только внутри отопительного прибора.

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата, потребуются следующие приспособления:

• для резки: болгарка, плазморез или газовая горелка (резак);
• рулетка и карандаш;
• молоток и газовый ключ;
• строительный уровень;

Материалы для сварки:

• электроды, если используется электросварка;
• проволока, если газовая;
• кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

1. Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
2. Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
3. Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
4. Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
5. В первую очередь к секциям привариваются заглушки.
6. К последним привариваются сгоны.
7. Производится сварка перемычек с трубными секциями.
8. Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
9. Приваривается патрубок для установки крана Маевского.
10. Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.

Выводы и полезное видео по теме

О последовательности изготовления отопительного регистра из профильной трубы и секретах сварки вы можете узнать из видеоролика:

Самодельное нагревательное оборудование активно продолжают делать и эксплуатировать в сельской местности либо на частных производствах для обогрева служебных технических помещений. Но многие отказываются от использования таких нерациональных сооружений, особенно там, где внедряются приборы учёта и контроля потребления теплоносителя.

Хотите рассказать о том, как собрали регистр для гаража или дачи собственными руками? Располагаете информацией, которая может пригодиться самостоятельным домашним мастерам? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.
