Коллектор распределительный для отопления – устанавливаем своими руками

Принцип работы коллекторной системы

Коллектор, это металлическая гребенка с выводами для подключения труб и приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку подается горячая вода, а к другой — подключаются трубы, собирающие остывшую воду (обратку).

В коллекторной системе отопления имеется закрытый расширительный бак и циркуляционный насос, который движет теплоноситель. Минимальный объем расширительного бака равен не менее 10% суммарного объема всех отопительных приборов. Насос устанавливается на любом из трубопроводов, идущих к коллекторам.

Коллекторы устанавливаются в специальные шкафы, которые монтируют в нишах стен или в отдельном помещении. Шкафы коллекторов должны располагаться примерно на одинаковом расстоянии от каждого отопительного прибора. Трубы могут подводиться к радиаторам сверху, с боку и снизу. Наибольшее распространение получила нижняя подводка труб к радиаторам. Этот вариант дает наилучшую возможность скрыть трубы в полу. На каждую гидравлическую цепь, идущую от коллектора, устанавливается запорная арматура, что дает возможность отключать любой радиатор, не нарушая работу отопительной системы. На каждый радиатор устанавливают кран для выпуска накопившегося воздуха — кран Маевского, или же на коллектор — воздуховыпускные клапаны. Также на коллектор могут быть установлены счетчики тепла и водосливные краны.

Каждая гидравлическая цепь, размещенная после коллекторов, является самостоятельной системой. Это дало возможность создания теплых полов. Это полы, в конструкции которых укладываются трубы параллельно или в виде спиралей, которые обогревают поверхность пола. Трубы укладывают на теплоизоляционную прокладку, подключают к коллектору и после проверки герметичности трубопроводов заливают их бетоном. Высота стяжки не должна превышать 7 см. Шаг укладки и диаметр труб определяется расчетом. Длина одного отопительной спирали не должна превышать 90 м. В основном для теплого пола применяются металлопластиковые трубы, которые легко принимают любую кривизну.

При работе отопления теплого пола понижение температуры происходит по высоте помещения, а при установке радиаторов — наоборот, чем выше, тем теплее.

Основные характеристики коллекторной системы

Главное различие между коллекторным и стандартным линейным методом перераспределения теплового носителя – деление потоков на несколько независимых друг от друга каналов. Могут применяться различные модификации коллекторных установок, различающиеся комплектацией и размерным рядом.

Нередко коллекторную схему отопления называют лучевой. Это связано с конструкционными особенностями гребенки. При осмотре устройства с верхней точки можно заметить, что отходящие от нее трубопроводы напоминают изображение солнечных лучей

Конструкция сварного коллектора достаточно проста. К гребенке, представляющей из себя трубу круглого или квадратного сечения, подключают необходимое количество патрубков, которые, в свою очередь, подсоединяются к индивидуальным линиям контура обогрева. Сама коллекторная установка сопрягается с главным трубопроводом.

Также устанавливается и запорная арматура, посредством которой осуществляется регулировка объема и температуры нагреваемой жидкости в каждом из контуров.

Коллекторную группу, укомплектованную всеми необходимыми деталями, можно приобрести в готовом виде или же собрать самостоятельно, что существенно снизит расходную смету при проектировании обогрева

Положительные стороны эксплуатации системы обогрева, в основе которой находится распределительный коллектор, следующие:

  1. Централизованное распределение гидравлической схемы и температурных показателей происходит равномерно. Самая простая модель кольцевой гребенки двух- или четырехконтурного типа может достаточно эффективно сбалансировать показатели.
  2. Регулирование рабочих режимов тепломагистрали. Процесс воспроизводится за счет наличия специальных механизмов – счетчиков-расходомеров, узла подмеса, запорно-регулировочной арматуры и термостатов. Однако их установка требует правильных расчетов.
  3. Удобство обслуживания. Надобность в проведение профилактических или ремонтных мер не требует отключения всей сети отопления. За счет задвижной трубопроводной арматуры, монтированной на каждый отдельный контур, можно легко перекрыть поток теплоносителя на требуемом участке.

Тем не менее есть и недостатки в такой системе. В первую очередь – повышается расход труб. Компенсация гидравлических потерь осуществляется посредством монтажа циркуляционного насоса. Его требуется устанавливать на все коллекторные группы. Помимо этого, это решение актуально исключительно в отопительных системах закрытого типа.

Самостоятельное изготовление коллектора

Для изготовления распределительной гребенки составляется схема, в которой учитываются все используемые материалы. О правилах расчета размеров конструкции было сказано выше. Но кроме них следует учитывать, что материал изготовления распределительного коллектора теплоснабжения своими руками должен будет выдержать все виды нагрузки – температурную и давление.

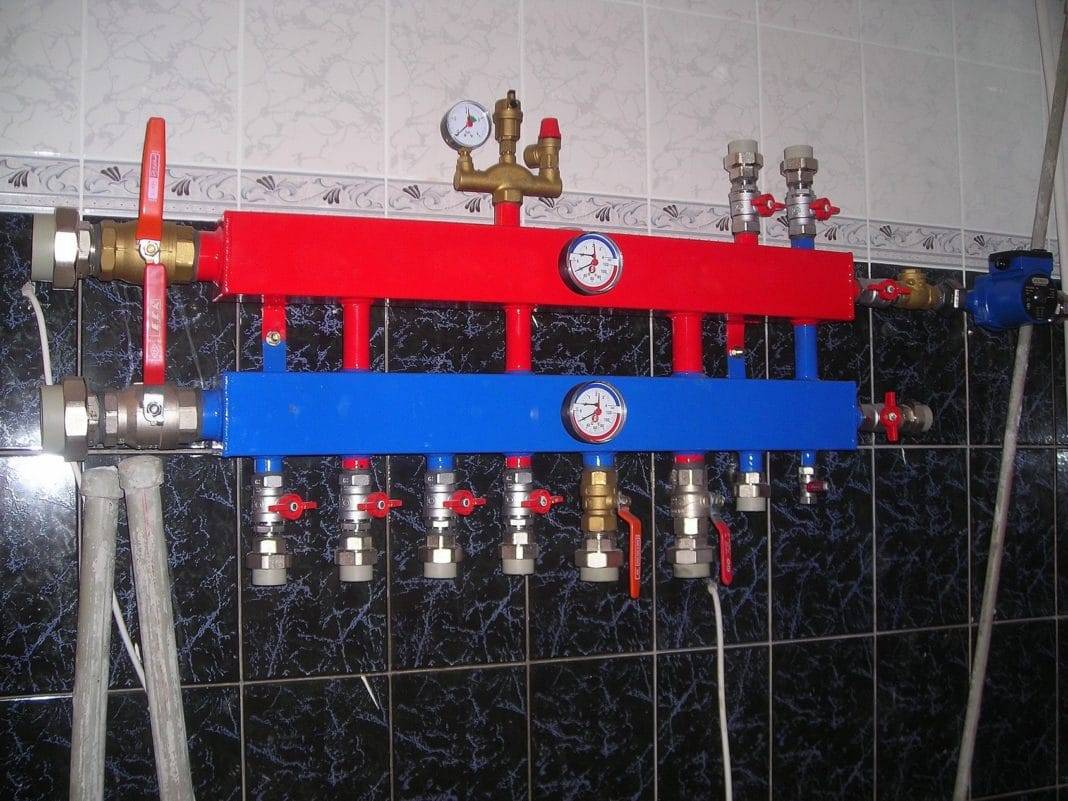

Процесс изготовления сварного коллектора

В качестве исходного материала лучше всего использовать трубу квадратного сечения. Это относится к стальным коллекторам для теплоснабжения. Она проще поддается обработке – уменьшается трудоемкость процесса установки патрубков. Форма не будет оказывать влияние на работу систему отопления.

Важно только правильно рассчитать коллектор для конкретного отопления с учетом всех факторов. Для традиционной схемы лучше всего делать стальные конструкции, так как они имеют продолжительный срок эксплуатации и меньше подвержены поломкам, чем полимерные аналоги

В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные.

Порядок изготовления распределительной гребенки.

  1. Нарезка заготовок. В первую очередь необходимо сделать основной корпус и патрубки для него.
  2. Сборка конструкции. Для изготовления стального самодельного коллектора в систему отопления понадобится сварочный аппарат. Соединение патрубков в полипропиленовом аналоге выполняется с помощью температурной сварки.
  3. Проверка конструкции. Для этого необходимо заполнить ее водой и создать максимально допустимое давление, которое может быть в отоплении. Не допускается наличие протечек.

Нередко отказываются делать сварной коллектор для теплоснабжения самостоятельно. Это обусловлено отсутствием соответствующего инструмента. Альтернативный способ изготовления – приобретение отдельных комплектующих. Лучше всего выбирать элементы от одного производителя. Таким образом можно обеспечить надежную работу конструкции.

Что такое распределительный коллектор отопления?

Чаще всего встречаются распределительные коллекторы отопления на 3 или 4 контура, их схема довольно проста: изделие выглядит как отрезок трубы, оснащенный заданным количеством торцевых, боковых ответвлений, к которым подключаются отводы. Автоматизированный элемент управления включает в себя следующие компоненты:

  • воздухоотводчик,
  • механизмы регулирования потока,
  • группу безопасности,
  • смесительный узел.

Как выглядит распределительный коллектор отопления

Рассматриваемые модели предназначены для использования в современных технологичных циркуляционных отопительных системах замкнутого типа. Преимущества коллекторных схем:

  • рациональное распределение рабочих потоков, способствующее экономии топлива;
  • возможность использования труб с небольшим диаметром (это обстоятельство актуально при необходимости введения трубопровода под стяжку);
  • удобство точной установки и поддержания заданного температурного режима в каждой комнате.

Главным недостатком этого решения являются ощутимые расходы, сопровождающие покупку и внедрение устройства.

Применение распределительных коллекторов оправдано не только в квартирах и частных домах – они эффективны в централизованных узлах и котельных, обслуживающих многоквартирные здания. Разветвленные системы со ступенчатым распределением рабочей среды экономически целесообразны, особенно если каждый контур оснащен автоматикой и насосом.

Как подготовиться к сварке

Проще всего сварить устройство по готовому чертежу. В сети существует множество схем, сопровождаемых инструкциями. Чертеж выбирают индивидуально, универсального способа сварки не существует, каждый мастер снабжает свои схемы рекомендациями, которые считает идеальными. После выбора чертежа сварщик определяется с материалом профиля. Распространены следующие варианты:

  1. Нержавеющая сталь.
  2. Черная сталь – ее выбирают за надежность, доступность и устойчивость к коррозии.
  3. Полипропилен. Неоднозначный материал, подходящий для изготовления коллектора, но готовые изделия выходят не дешевыми и часто получаются дефективными.

Выбранный материал обязательно должен выдерживать высокие температуры, быть стойким к ржавчине. Назвать лучший материал среди доступных затруднительно, поскольку решающую роль играет качество сварки и конкретные условия, в которых работает изделие. Работа коллектора однозначно связана с экстремально высокими температурами, этот факт нужно держать в уме во время покупки профиля.

Место, где для расположения коллектора изучают до изготовления прибора. Чтобы смастерить качественный коллектор, понадобится учесть некоторые условия – место нахождения котла, удаленность стен от установки, мощность всей системы. Опираясь на эти переменные мастер понимает, какое в итоге получит готовое изделие. Если все параметры учтены верно, коллектор, сваренный собственноручно – выполнен без дефектов. Для улучшения результата работы предварительно получите консультацию мастера. Он произведет замеры и расскажет, какие технические нюансы имеют значение в данном конкретном случае.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Схема

Прежде всего, необходимо грамотно составить схему разводки будущей системы. Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

Это дает возможность проводить ремонт на повреждённом участке, не перекрывая все остальные. Также данная схема позволяет равномерно между всеми приборами распределить напор в системе. Но при этом цена этой системы весьма значительная, а также занимает немало места само распределительное звено.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

  • места установки, а также размеры сантехники;
  • точную длину и положение всех труб;
  • места поворотов, а также углов изгиба труб;
  • где будут находиться водяные фильтры и счетчики;
  • максимально возможный в каждом месте диаметр коммуникаций;
  • количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

  • При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
  • Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Монтаж коллектора для системы отопления с кранами

Профессиональная работа выгодно отличается от самостоятельной наилучшим положением конструкции – мастера заранее обеспечат обозначение на чертеже, согласно которому и пойдет монтаж. Достоинства работы бригады в следующем:

  • Внесение конструкции распределительного коллектора-гребенки в проект дома. Бюрократические проволочки требуют соблюдение фактического наличия приборов в доме с документальным. Если пропустить этот этап, то сложности возникнут на стадии купли-продажи жилого строения, когда потребуется. И при ревизии системы, подключенной к магистральному отоплению.
  • Наилучшее положение коллектора без ущерба полезной площади. Если нет ниш, кладовок и прочих подсобных помещений, то профессионалы заштробят выемку в стене, при ее должной толщине. Тогда распределительная гребенка системы отопления не помешает никому и ничему.
  • Профессиональный и быстрый монтаж. Так как конструкция коллектора заранее собирается под конкретный проект, то закончить работу мастера смогут в течение нескольких дней или раньше при условии строящегося дома. Владельцы будут уверены в плотности соединений, особенно если распределительный коллектор для воды находится под полом или в стенах – вода не просочится.

Главное преимущество в профессиональной работе – гарантия. Она позволяет бесплатно отремонтировать любой участок конструкции, если нештатная ситуация случилась в срок действия сложной схемы.

Самостоятельное изготовление сантехнического распределительного коллектора

Торговые сети предлагают готовые конструкции, но распределительные гребенки для отопления заводского производства трудно подобрать под собственный проект. Поэтому модель конструируют самостоятельно, учитывая собственные потребности:

  • LiveJournal
  • Blogger

Современная коллекторная система

Количество контуров

Важно понимать для чего требуется система – множественные радиаторы или они же вкупе с производством горячей воды, теплыми полами, генерацией пара. Стоит учесть возрастающие запросы и увеличение тепловой мощности агрегата – в будущем, возможно, подключение других точек потребления.
Технические параметры

Мощность насоса, материал изготовления узла – как правило, распространена водораспределительная гребенка из гибких или пропиленовых труб.
Наличие автоматики котла и соответственно сопутствующего оборудования – клапанов, средств контроля, накопительных емкостей.

До начала работы важно иметь на руках готовую схему разводки с включенной в нее многочисленной запорной арматурой и средствами контроля. Так, проще укладывать трубы, рассчитывать шаг, и знать на каком участке будет располагаться тот или иной узел конструкции

Популярные производители коллекторов системы отопления

Популярными производителями высококачественных коллекторов считаются компании Rehau и Oventrop, которые дают максимальный гарантийный срок на свою продукцию. Потребители отмечают высокое качество изделий, надежность, простоту в монтаже и длительный срок эксплуатации.

Компания Oventrop специализируется на производстве универсальных моделей коллекторов, которые идеально подходят для радиального отопления, системы теплых полов и водоснабжения. Для изготовления изделий используется высококачественная нержавеющая сталь. Коллекторы способны выдерживать температуру до 120 °С. Стоимость изделий варьируется от 2,5 до 28 тыс. руб.

Наиболее востребованы среди потребителей гребенки для радиального отопления, выполненные из нержавеющей стали. Такие коллекторы рассчитаны на давление 10 бар и температуру в системе до 100 °С. Купить изделие можно за 1,7 тыс. руб. Распределительные коллекторы для теплого пола из инструментальной стали выпускаются с вентильными дополнениями, с помощью которых регулируется работа системы. Коллекторы рассчитаны на давление в 6 бар и температуру до 70 °С. Купить двухконтурное изделие можно за 3,5 тыс. руб.

Распределительные коллекторы Rehau отличаются более привлекательным внешним видом, что дает возможность монтировать их на стене открытым способом. Изделия изготавливаются из нержавеющей стали и латуни. Компания выпускает усовершенствованные модели, укомплектованные расходомерами, кранами, клапанами и насосом. Приобрести устройство можно за 1,5-32 тыс. руб., что зависит от количества контуров изделия.

Большой популярностью пользуется гребенка HKV для напольной системы отопления, выполненная из латуни. Коллектор рассчитан на температуру до 80 °С и рабочее давление до 6 бар. Стоимость двухконтурного изделия составляет 6,5 тыс. руб.

Распределительный коллектор Rehau HLV может использоваться для радиального отопления. Латунное изделие выдерживает температуру 80 °С и давление 8 бар. Цена модели – 4 тыс. руб.

Заслуживает внимания отечественный производитель Север, предлагающий качественные гидравлические коллекторы по доступной стоимости, которая варьируется в пределах 2,5-20 тыс. руб. Изделия изготавливаются преимущественно из стали. Характеризуются идеальным соотношением цены и качества коллекторы для отопления Pexay, цена которых составляет в среднем 5-12 тыс. руб.

Расчет отопительного коллектора

Перед самостоятельным изготовлением распределительной гребенки необходимо выполнить расчеты ее основных параметров. К ним относятся длина, сечение подключаемого патрубка и количество контуров теплоснабжения. При этом расчет распределительного коллектора отопления можно сделать самостоятельно, либо использовав специализированные программы.

Правила 3-х диаметров

Главным условием является соблюдение гидравлического баланса в конструкции. В распределительном коллекторе отопления своими руками пропускная способность подключаемого патрубка должна быть равна сумме таких же характеристик контуров отопления. На практике этого можно достигнуть суммировав сечения патрубков. Результат должен быть равен сечению основной трубы, которая подключается к подающей магистрали. Таким образом можно уменьшить вероятность разбалансировки системы.

Для оптимизации места зачастую изготавливают коллекторы системы отопления своими руками в едином корпусе. Это позволяет снизить трудоемкость работ, а также способствует лучшему функционированию теплоснабжения. Однако при этом минимальное расстояние между подающей и обратной трубой должно составлять шесть диаметров.

Для дальнейших расчетов коллектора для отопления можно использовать правила 3-х диаметров. Оно заключается в выполнении следующих условий:

  • Расстояние между входной выходной группами гребенки должно составлять 6 диаметров;
  • Сечение стального или полипропиленового коллектора для отопления равно 3-м диаметрам подключаемого к системе патрубка;
  • Удаленность контуров отопления равно 3-м диаметрам;

Также важно правильно выбрать циркуляционный насос. В первую очередь это касается его производительности

Перед монтажом коллектора отопления рассчитывается удельный расход воды в системе и согласно полученным результатам выбирается насос. Для сложных схем с несколькими коллекторами эту процедуру следует делать для каждого контура в отдельности и всей системы в целом.

Зачем нужен коллектор

По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.

Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.

Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.

Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.

Правила размещения коллектора

В небольшом одноэтажном доме обычно имеется один распределительный коллектор. В этом случае его стараются размещать в котельной или вблизи от нее.

В двух- и трехэтажных коттеджах применяют вариант системы отопления с несколькими коллекторами — по одному на каждый этаж.

При этом коллекторы могут подключаться как параллельно, так и иерархически, когда последующий коллектор подключается к одному из отводов предыдущего.

Установка собственной гребенки на каждом этаже позволяет уменьшить суммарное гидравлическое сопротивление системы и обойтись меньшим количеством труб.

О том, где именно будет располагаться коллектор, следует подумать еще во время разработки проекта дома.
